A vezeték nélküli router beállítása

Átírás

1 A vezeték nélküli router beállítása Áttekintés A Linksys azt javasolja az első telepítést végző felhasználóknak, hogy használják a Telepítő Cd-n lévő Telepítő Varázslót. A haladó felhasználók követhetik az itt leírtakat is, és a routert a webes felületén keresztül állíthatják be. Ez a fejezet leírja a webes vezérlőfelület egyes odalalinak (füleinek) főbb funkcióit. A leírás tartalmazhat olyan funkcióleírásokat is, amelyet az Ön routere nem ismer, ez nem a dokumentum és nem is az eszköz hibája. Más Linksys eszközök ismerhetik ezt a funkciót és ez a dokumentum azokhoz az eszközökhöz is használható. A webes felület webböngészőből (Internet Explorer, Mozilla, Netscape, stb) érhető el, abban az esetben, ha a számítógép (bizonyos biztonségi beállítások esetén vezetékkel) kapcsolódik a routerhez. Az alapvető hálózati beállításokhoz a legtöbb felhasználó csak két fület használ. Amennyiben itt nem talál választ kérdésére, hívja a Linksys ingyenes támogató vonalát vagy írjon t! Telefon: support.hu@linksys.com MEGJEGYZÉS: Amennyiben először telepíti a routert javasoljuk, hogy használja a Telepítő Varázslót, amely a CD-n található BEKAPCSOLTA:A számítógépeken a TCP/IP protokollt? A gépek a hálózaton keresztül ennek segítségével kommunikálnak. Basic Setup. A Basic Setup kéerpnyőn állíthatja be az internetszolgáltató-specifikus beállításokat. Management. Klikkeljen az Administration, majd a Management fülre. A router alapbeállítás szerinti jelszava admin. Biztonsági okoból változtassa meg a jelszót ettől eltérő kódszóra. A főbb fülek mindegyike kattintás után érhető el. A fő pontok alatt több alszekció található, ezeket is kattintással lehet elérni. Miután elvégezte a szükséges beállításokat a webes felületen ne felejtse el megnyomni a Save Settings gombot, melyel menti a beállításokat, vagy a Cancel Changes gombot, hogy érvénytelenítse a változásokat. A segítség és a Help... gomb mindig a képernyő jobb oldalán található. Áttekintés

2 Hogyan érjük el a webes vezérlőfelületet? A webes felület eléréshez indítson el egy böngészőprogramot, pl Internet Explorer-t vagy Netscape Navigator-t, és írja be a router alapértelmezett IP címét, a Cím (Address) mezőbe, majd nyomja meg az Enter-t! Ha megváltoztatta a címet használja azt! 5-1. ábra: A router IP címe Egy jelszót kérő ablak fog megjelenni. Hagyja üresen** a User Name (Felhasználónév) mezőt, és írja be az alapértelmezett jelszót** admin ( jelek nélkül) (Új jelszót az Administration fül Management képernyőjén adhat meg.) Ezután klikkeljen az OK gombra. **Ha nem sikerült belépni... **Ha már megváltoztatta az alapértelmezett jelszót, azt kell használnia a belépés során. Írja fel ide, hogy ne felejtse el: **Modelltől függően próbálja meg a következő párosításokat: ** az admin helyett a nagybetűs Admin írásmód is lehet alapbeállítási jelszó, vagy felhasználónév! Username: admin Password: admin Username: hagyja üresen Password: admin Username: admin Password: hagyja üresen Username: hagyja üresen Password: hagyja üresen 5-2. ábra: Bejelentkezés a routerbe ip (internet protocol): egy protokol, amely hálózati adatküldésre használatos ip address: az a cím amely azonosítja a hálózati eszközt a hálózaton A Setup fül - Basic Setup Ez az első képernyő amely megjelenik a Setup fülön, itt adhatóak meg a router alapvető paraméterei. Internet Setup Az Internet Setup rész állítja be a router Internet csatlakozását. Az itt szükséges információkat az Internetszolgáltató adja meg Önnek, s általában az Előfizetői Szerződésen vagy mellékletében szerepelnek. Internet Connection Type Válassza ki az Internetszolgáltató által nyújtott Internet csatlakozás típusát Automatic Configuration - DHCP. Alapesetben a router erre a funckióra van állítva. Csak akkor tartsa meg ezt a beállítást, ha Internetszolgáltatója ilyen módon biztosítja Önnek az Internet elérést! Hogyan érjük el a webes vezérlőfelületet? 5-3. ábra: Setup Tab - Basic Setup

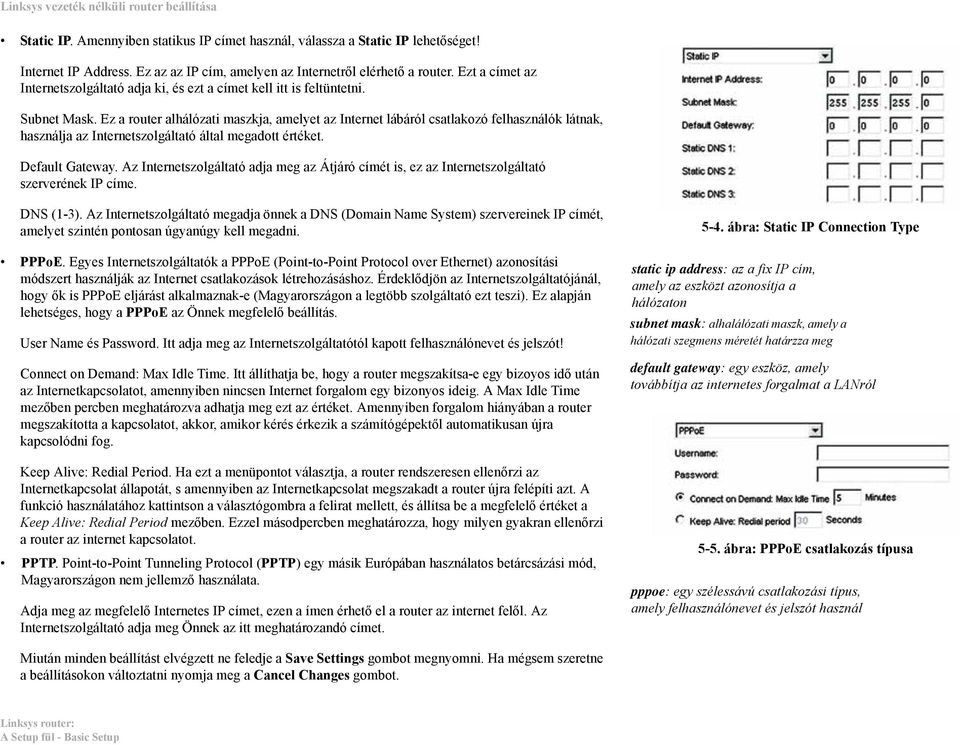

3 Static IP. Amennyiben statikus IP címet használ, válassza a Static IP lehetőséget! Internet IP Address. Ez az az IP cím, amelyen az Internetről elérhető a router. Ezt a címet az Internetszolgáltató adja ki, és ezt a címet kell itt is feltüntetni. Subnet Mask. Ez a router alhálózati maszkja, amelyet az Internet lábáról csatlakozó felhasználók látnak, használja az Internetszolgáltató által megadott értéket. Default Gateway. Az Internetszolgáltató adja meg az Átjáró címét is, ez az Internetszolgáltató szerverének IP címe. DNS (1-3). Az Internetszolgáltató megadja önnek a DNS (Domain Name System) szervereinek IP címét, amelyet szintén pontosan úgyanúgy kell megadni. PPPoE. Egyes Internetszolgáltatók a PPPoE (Point-to-Point Protocol over Ethernet) azonosítási módszert használják az Internet csatlakozások létrehozásáshoz. Érdeklődjön az Internetszolgáltatójánál, hogy ők is PPPoE eljárást alkalmaznak-e (Magyarországon a legtöbb szolgáltató ezt teszi). Ez alapján lehetséges, hogy a PPPoE az Önnek megfelelő beállítás. User Name és Password. Itt adja meg az Internetszolgáltatótól kapott felhasználónevet és jelszót! Connect on Demand: Max Idle Time. Itt állíthatja be, hogy a router megszakítsa-e egy bizoyos idő után az Internetkapcsolatot, amennyiben nincsen Internet forgalom egy bizonyos ideig. A Max Idle Time mezőben percben meghatározva adhatja meg ezt az értéket. Amennyiben forgalom hiányában a router megszakította a kapcsolatot, akkor, amikor kérés érkezik a számítógépektől automatikusan újra kapcsolódni fog. Keep Alive: Redial Period. Ha ezt a menüpontot választja, a router rendszeresen ellenőrzi az Internetkapcsolat állapotát, s amennyiben az Internetkapcsolat megszakadt a router újra felépíti azt. A funkció használatához kattintson a választógombra a felirat mellett, és állítsa be a megfelelő értéket a Keep Alive: Redial Period mezőben. Ezzel másodpercben meghatározza, hogy milyen gyakran ellenőrzi a router az internet kapcsolatot. PPTP. Point-to-Point Tunneling Protocol (PPTP) egy másik Európában használatos betárcsázási mód, Magyarországon nem jellemző használata. Adja meg az megfelelő Internetes IP címet, ezen a ímen érhető el a router az internet felől. Az Internetszolgáltató adja meg Önnek az itt meghatározandó címet ábra: Static IP Connection Type static ip address: az a fix IP cím, amely az eszközt azonosítja a hálózaton subnet mask: alhalálózati maszk, amely a hálózati szegmens méretét határzza meg default gateway: egy eszköz, amely továbbítja az internetes forgalmat a LANról 5-5. ábra: PPPoE csatlakozás típusa pppoe: egy szélessávú csatlakozási típus, amely felhasználónevet és jelszót használ Miután minden beállítást elvégzett ne feledje a Save Settings gombot megnyomni. Ha mégsem szeretne a beállításokon változtatni nyomja meg a Cancel Changes gombot. A Setup fül - Basic Setup

4 A Setup fül - MAC Address Clone A MAC cím egy 12 számjegy hosszúságú kód, amelyet a hálózati eszközök hardeveres azonosítására haszonálunk. Egyes Internetszolgáltatók az Internet elérését a megfelelő MAC címhez kötik. Amikor más MAC című eszközt szeretnénk használni, akkor újra kellene regisztrálni az új eszközzel az Internetszolgáltatóhoz. Amennyiben ezt el szeretnék kerülni, válasszuk ezt a hasznos funkciót. A menüpont használatával az Internetszolgáltató által már beregisztrált eszköz MAC címét fogja mutatni routerünk. Tanács: ellenőrizzük, hogy ez szabályos eljárás-e a szerződés szerint. MAC Address Clone 5-6. ábra: Setup fül - MAC Address Clone Enabled/Disabled. A MAC Address megadásához, válassza az Enabled (bekapcsolva) opciót. MAC Address. Itt adja meg az Internetszolgálató által már elfogadott MAC címet. Clone My PC s MAC. Ennek a gombnak a megnyomásával az éppen használt számítógép azonosítóját lemásolja a router és ezután azt fogja használni. Amennyiben az éppen használt gépről Internetezett eddig, használja ezt a funkciót! Miután minden beállítást elvégzett ne feledje a Save Settings gombot megnyomni. Ha mégsem szeretne a beállításokon változtatni nyomja meg a Cancel Changes gombot. mac address: az az egyéni azonosító, amely a hálózati eszközökhöz tartozik A Setup fül - MAC Address Clone

5 A Wireless fül - Basic Wireless Settings képernyő Itt állíthatóak be az alapvető vezeték nélküli funkciók. Wireless Network FONTOS: Amennyiben titkosítást használ egy vezeték nélküli hálózaton, vegye figyelembe, hogy minden eszköznek KÖTELEZŐ azonos titkosítási eljárást használnia. Wireless-G Settings Mode. A legördülő menüből válassza ki a megfelelő hálózattípust: amennyiben g és b eszközök is vannak a hálózatán válassza a Mixed beállítást! Ha csak g, akkor G Only, ha csak b eszközök, akkor a B Only -t! Network Name (SSID). Az SSID a vezeték nélküli hálózat neve, amely alapján azonosítható. Egy vezeték nélküli hálózatban minden eszköz azonos SSID-t kell használjon. Az SSID kis-nagybetű érzékeny és legfeljebb 32 karakter hosszú lehet! Javasoljuk, hogy a változtassa meg az alapbeállítást és adjon saját nevet hálózatának! Channel. Itt választhatja ki a megfelelő csatornát, amelyen a vezeték nélküli hálózati eszközei kommunikálni fognak. A hálózatban lévő összes eszköz azonos csatornát kell használjon! SSID Broadcast. Az SSID sugárzása ki és bekapcsolható. Amikor a vezeték nélküli kliensek keresnek egy hálózatot, akkor az SSID alapján azonosítják. Amennyiben szeretné, hogy az SSID sugárzásra kerüljön válassza az Enabled állaptot. Biztonsági okokból javasolt az SSID elrejtése, ehhez válassza a Disabled funkciót! Miután minden beállítást elvégzett ne feledje a Save Settings gombot megnyomni. Ha mégsem szeretne a beállításokon változtatni nyomja meg a Cancel Changes gombot ábra: Wireless fül - Basic Wireless Settings wep (wired equivalent privacy): egy tikosítási mód, amellyel a vezeték nélkül továbbított adatok kódolhatóak ábra: Wireless fül - Wireless Security (WEP) A Wireless fül - Basic Wireless Settings képernyő

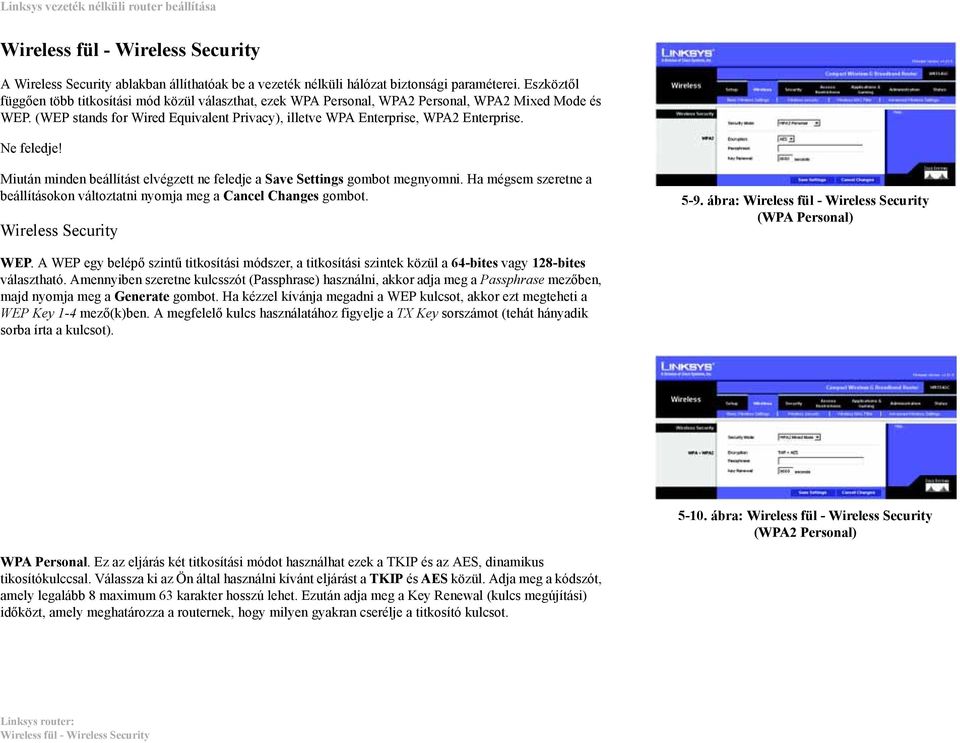

6 Wireless fül - Wireless Security A Wireless Security ablakban állíthatóak be a vezeték nélküli hálózat biztonsági paraméterei. Eszköztől függően több titkosítási mód közül választhat, ezek WPA Personal, WPA2 Personal, WPA2 Mixed Mode és WEP. (WEP stands for Wired Equivalent Privacy), illetve WPA Enterprise, WPA2 Enterprise. Ne feledje! Miután minden beállítást elvégzett ne feledje a Save Settings gombot megnyomni. Ha mégsem szeretne a beállításokon változtatni nyomja meg a Cancel Changes gombot. Wireless Security 5-9. ábra: Wireless fül - Wireless Security (WPA Personal) WEP. A WEP egy belépő szintű titkosítási módszer, a titkosítási szintek közül a 64-bites vagy 128-bites választható. Amennyiben szeretne kulcsszót (Passphrase) használni, akkor adja meg a Passphrase mezőben, majd nyomja meg a Generate gombot. Ha kézzel kívánja megadni a WEP kulcsot, akkor ezt megteheti a WEP Key 1-4 mező(k)ben. A megfelelő kulcs használatához figyelje a TX Key sorszámot (tehát hányadik sorba írta a kulcsot) ábra: Wireless fül - Wireless Security (WPA2 Personal) WPA Personal. Ez az eljárás két titkosítási módot használhat ezek a TKIP és az AES, dinamikus tikosítókulccsal. Válassza ki az Ön által használni kívánt eljárást a TKIP és AES közül. Adja meg a kódszót, amely legalább 8 maximum 63 karakter hosszú lehet. Ezután adja meg a Key Renewal (kulcs megújítási) időközt, amely meghatározza a routernek, hogy milyen gyakran cserélje a titkosító kulcsot. Wireless fül - Wireless Security

7 WPA2 Personal. A WPA2 esetén az AES algoritmust használjuk, dinamikus tikosítókulccsal. Adja meg a kódszót, amely legalább 8 maximum 63 karakter hosszú lehet. Ezután adja meg a Key Renewal (kulcs megújítási) időközt, amely meghatározza a routernek, hogy milyen gyakran cserélje a titkosító kulcsot. WPA2 Mixed Mode. WPA2 Mixed Mode TKIP+AES titkosítást is használhatóvá tesz. Nem minden router támogatja ezt a funkciót, és használata kerülendő. Adja meg a kódszót, amely legalább 8 maximum 63 karakter hosszú lehet. Ezután adja meg a Key Renewal (kulcs megújítási) időközt, amely meghatározza a routernek, hogy milyen gyakran cserélje a titkosító kulcsot ábra: Wireless fül- Wireless Security (WPA2 Mixed Mode) Wireless fül - Wireless Security

8 A Wireless fül - Wireless MAC Filter A vezeték nélküli hozzáférés szűrhető az eszközök MAC címének folyamatos figyelésével. Wireless MAC Filter Access Restrictions A vezeték nélküli felhasználók MAC cím szerinti szűrése lehet megengedő vagy tiltó. Ha szeretné használni a funkciót válassza az Enabled funkciót. Amennyiben nem kívánja használni a MAC cím szűrést, válassza a Disabled pontot ábra: Wireless fül - Wireless MAC Filter Prevent PCs listed below from accessing the wireless network. Ennek a pontnak a bekapcsolásával a lentebb felsorolt MAC címmel rendelkező eszközök nem férhetnek hozzá a hálózathoz. Permit PCs listed below to access the wireless network. Ennek a pontnak a bekapcsolásával a lentebb felsorolt MAC címmel rendelkező eszközök férhetnek csak hozzá a hálózathoz. Wireless Client List Wireless Client List. Kattintson a Wireless Client MAC List gombra, hogy megjelnítse mely felhasználók mely MAC címek használatával kapcsolódnak a hálózathoz éppen. A legördülő menü To Sort by használatával különféle módokon rendezheti a táblázatot. (Kliens neve, IP címe, MAC címe). A legfrissebb információk megjelenítése érdekében nyomja meg a Refresh gombot, az ablak bezárásához a Close gombot. Miután minden beállítást elvégzett ne feledje a Save Settings gombot megnyomni. Ha mégsem szeretne a beállításokon változtatni nyomja meg a Cancel Changes gombot. A Wireless fül - Wireless MAC Filter
