Compact. GHz 2, g. Wireless-G. Szélessávú útvonalválasztó. Felhasználói kézikönyv WIRELESS WRT54GC (EU/LA) Model No.

Átírás

1 GHz 2, g WIRELESS Compact Wireless-G Szélessávú útvonalválasztó Felhasználói kézikönyv Model No. WRT54GC (EU/LA)

2 Compact Wireless-G Broadband Router Szerzői jogi információk és védjegyek A jelen dokumentumban közölt információk minden előzetes bejelentés nélkül változhatnak. A Linksys a Cisco Systems, Inc. és/vagy leányvállalatai bejegyzett védjegye vagy védjegye az Amerikai Egyesült Államokban és más országokban. Copyright 2006 Cisco Systems, Inc. Minden jog fenntartva. Minden más márka - és terméknév a jogtulajdonosaik védjegye vagy bejegyzett védjegye. A felhasználói kézikönyv használata Ezt a kézikönyvet úgy szerkesztették, hogy a Compact Wireless-G router segítségével a számítógépes hálózatok megértése könyebb legyen mint valaha. A felhasználói kézikönyv olvasása közben kövesse az alábbi jelzéseket: Ez a jelzés arra figyelmeztet, hogy mellette egy fontos megjegyzés található, melyre a Compact Wireless-G szélessávú útvonalválasztó használata közben különös figyelmet kell fordítania. A felkiáltójel szimbólum arra figyelmeztet, hogy a mellette leírtakban olyan információ szerepel, amely károsíthatja vagyonát, vagy a Compact Wireless-G szélessávó útvonalválasztót. Ez a kérdőjel arra figyelmeztet, hogy mellette olyan teendő szerepel, melyet Compact Wireless-G szélessávú útvonalválasztó használata közben végre kell hajtania. szó: meghatározás Ezeken a jeleken kívül a kézikönyv műszaki fogalmak meghatározását is tartalmazza, ezek a fenti formátumban találhatóak meg ábra: leírás minta Ezen felül minden ábrát (diagram, képernyőfotó, vagy más kép) sorszámmal és leírással láttunk el az fentiek szerint. Az ábrák sorszáma és leírása a Tartalomjegyzék Képek jegyzéke részében is megtalálhatóak. WRT54GC_V2-EU-UG-60912NC BW

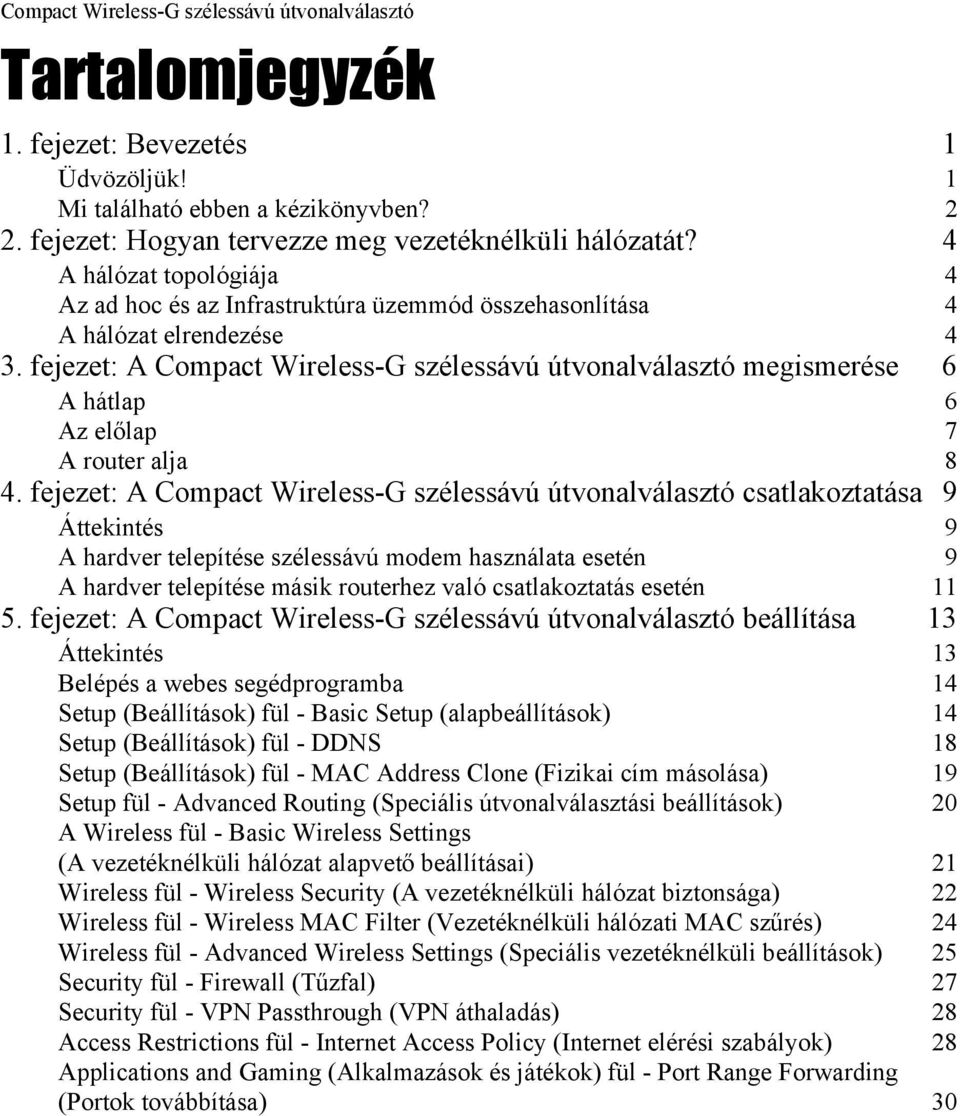

3 Tartalomjegyzék 1. fejezet: Bevezetés 1 Üdvözöljük! 1 Mi található ebben a kézikönyvben? 2 2. fejezet: Hogyan tervezze meg vezetéknélküli hálózatát? 4 A hálózat topológiája 4 Az ad hoc és az Infrastruktúra üzemmód összehasonlítása 4 A hálózat elrendezése 4 3. fejezet: A Compact Wireless-G szélessávú útvonalválasztó megismerése 6 A hátlap 6 Az előlap 7 A router alja 8 4. fejezet: A Compact Wireless-G szélessávú útvonalválasztó csatlakoztatása 9 Áttekintés 9 A hardver telepítése szélessávú modem használata esetén 9 A hardver telepítése másik routerhez való csatlakoztatás esetén fejezet: A Compact Wireless-G szélessávú útvonalválasztó beállítása 13 Áttekintés 13 Belépés a webes segédprogramba 14 Setup (Beállítások) fül - Basic Setup (alapbeállítások) 14 Setup (Beállítások) fül - DDNS 18 Setup (Beállítások) fül - MAC Address Clone (Fizikai cím másolása) 19 Setup fül - Advanced Routing (Speciális útvonalválasztási beállítások) 20 A Wireless fül - Basic Wireless Settings (A vezetéknélküli hálózat alapvető beállításai) 21 Wireless fül - Wireless Security (A vezetéknélküli hálózat biztonsága) 22 Wireless fül - Wireless MAC Filter (Vezetéknélküli hálózati MAC szűrés) 24 Wireless fül - Advanced Wireless Settings (Speciális vezetéknélküli beállítások) 25 Security fül - Firewall (Tűzfal) 27 Security fül - VPN Passthrough (VPN áthaladás) 28 Access Restrictions fül - Internet Access Policy (Internet elérési szabályok) 28 Applications and Gaming (Alkalmazások és játékok) fül - Port Range Forwarding (Portok továbbítása) 30

4 Applications & Gaming fül - Port Range Triggering (Portok vezérlése) 32 Applications and Gaming fül - DMZ 33 Administration fül - Management (Kezelés) 34 Administration fül - Log (Naplózás) 36 Administration fül - Diagnostics (Hibakeresés) 37 Administration fül - Factory Defaults (Gyári beállítások) 38 Administration fül - Firmware Upgrade (Firmware frissítés) 38 Status fül - Router 39 Status fül - Local Network (Helyi hálózat) 40 Status fül - Wireless (Vezetéknélküli hálózat) 41 A melléklet: Hibaelhárítás 42 Gyakori problémák és megoldásaik 42 Gyakran ismétlődő kérdések 50 B melléklet: Vezetéknélküli hálózati biztonság 58 Biztonsági óvintézkedések 58 A vezetéknélküli hálózat biztonsági kockázatai 58 C melléklet: A Firmware (a routerben található belső program) frissítése 61 D melléklet: Windows Súgó 62 E melléklet: Hogyan találhatja meg Ethernet adaptere MAC illetve IP címét? 63 Windows 98SE vagy Me 63 Windows 2000 vagy XP 63 A router webes segédprogramjával 64 F melléklet: Szószedet 65 G melléklet: Műszaki adatok 70 H melléklet: Jótállási tudnivalók 71 I melléklet: A routerrel kapcsolatos törvényi szabályozók 72 J melléklet: Kapcsolat 86

5 1. fejezet: Bevezetés Üdvözöljük! Köszönjük, hogy Linksys Compact Wireless-G szélessávú útvonalválasztót (Router-rúter) vásárolt. Az eszköz lehetővé teszi, hogy számítógépes hálózatát minden eddiginél egyszerűbben vezetékek nélkül építse ki, Internet elérését, fájljait, örömét egyszerűen és biztonságosan megossza. Hogyan képes a Compact Wireless-G szélessávú útvonalválasztó minderre? Az útvonalválasztó olyan eszköz, amely egy számítógépes hálózat kiépítésével teszi lehetővé az Internethez való csatlakozást. A router az Internet elérését négy kapcsolt porton, vagy rádiófrekvenciás sugárzás segítségével Wireless-B üzemmódban maximálisan 11Mbps, vagy Wireless-G üzemmódban maximálisan 54Mbps sebességgel képes megosztani. Mindemellett az egész hálózatot a NAT technológia védi. A vezetknélküli hálózaton különböző vezetéknélküli biztonsági eljárások közül is választhat. Egy böngésző-alapú, egyszerűen használható szoftver segítségével állíthatja be a biztonsági funkciókat és az útvonalválasztó működésének egyéb paramétereit. De mit jelent mindez? A hálózatok a kölönböző számítógépes erőforrások megosztására szolgálnak. Ez például azt jelenti, hogy egy másik számítógépre csatlakoztatott nyomtatót is használhat, vagy egy másik számítógép merevlemezén tárolt adatot is elérhet. A hálózatok lehetővé teszik továbbá, hogy több felhasználó is részt vegyen ugyanabban a számítógépes játékban. Vagyis a hálózatok nem csak hasznosak otthon és az irodában, hanem közös örömszerzésre is lehetőséget adnak. Egy vezetékes hálózatban a számítógépek úgynevezett helyi hálózatot (LAN-Local Area Network) alkotnak. Egymáshoz úgynevezett Ethernet kábellel csatlakoznak, és ezért nevezzük az ilyet vezetékes hálózatnak. Vezetéknélküli kártyákkal vagy adapterekkel felszerelt számítógépek egymással a kényelmetlen kábelek használata nélkül is tudnak kommunikálni. Az egymás hatósugarában található, azonos vezetéknélküli beállításokkal rendelkező számítógépek egymással vezetéknélküli számítógépes hálózatot alkotnak. Az ilyen hálózatot WLAN-nak (Wireless Local Area Network) vagy vezetéknélküli hálózatnak nevezzük. A Compact Wireless-G szélessávú útvonalválasztó a a, a b, és a g szabványú vezetéknálküli és a vezetékes hálózatok között teremt kapcsolatot, ezzel az egymás közötti kommunikációt teszi lehetővé. Az egymással és az Internettel összekapcsolt vezetékes és vezetéknélküli hálózatok fájlok megosztását és hálózatban működő számítógépes játékok elérést is lehetővé teszik. Mindemellett a router jogosultsággal nem rendelkező és nem kívánt felhasználók ellen is védi a hálózatát. A Linksys azt ajánlja, hogy a router első telepítésekor használja a mellékelt, beállításokat tartamazó (Setup) CD-ROM-ot. Ha nem szeretné az ezen a CD-ROM-on található beállítási varázslót használni, akkor a router helyes telepítése érdekében használja az ezen felhasználói kézikönyven leírt információkat. Itt minden útmutatást megtalál, mely a router optimális működéséhez szükséges. nat (network address translation- hálózati cím fordítás): A NAT technológia a helyi hálózatban használt IP címeket fordítja át egy ezektől eltérő, az Interneten használatos IP címmé. mbps: egymillió bit másodpercenként: az adatátviteli sebesség mértékegysége. böngésző: egy olyan szoftver, ami a világhálón található adatok megjelenítésére, illetve az azokkal való kölcsönhatásra ad lehetőséget. lan (local area network-helyi hálózat): azon számítógépek és hálózati eszközök összessége, mely otthonában vagy az irodában a számítógépes hálózatot alkotják. Ethernet: az IEEE által meghatározott hálózati protokoll, mely egy közös átviteli eszközről az adatok tárolásának módját és azok kinyerését határozza meg b: az IEEE által vezetéknélküli hálózatokra meghatározott szabvány. A hálózat 2,4GHz-es frekvencián működik. A maximális adatátviteli sebesség: 11Mbs g: az IEEE által, vezetéknélküli hálózatokra meghatározott szabvány. A hálózat 2,4GHz-es frekvencián működik. A maximális adatátviteli sebesség: 54Mbs, valamint kompatibilis a 802,11b szabványú eszközökkel is. 1. fejezet: Üdvözöljük! 1

6 Mi található ebben a kézikönyvben? Ezen felhasználói kézikönyv a Compact Wireless-G szélessávú útvonalválasztó beállításának és használatának lépéseit mutatja be.. 1. fejezet: Bevezetés Ebben a fejezetben a router alkalmazási lehetőségeiről, és a Felhasználói kézikönyv használatáról olvashat. 2. fejezet: Hogyan tervezze meg vezetéknélküli hálózatát? Ebben a fejezetben a vezetéknélküli hálózati alapismeretekről olvashat. 3. fejezet: A Compact Wireless-G szélessávú útvonalválasztó megismerése Ebben a fejezetben a router fizikai tulajdonságairól olvashat. 4. fejezet: A Compact Wireless-G szélessávú útvonalválasztó csatlakoztatása Ez a fejezet a router számítógépes hálózatához való csatlakoztatásához ad útmutatást. 5. fejezet: A Compact Wireless-G szélessávú útvonalválasztó beállítása Ez a fejezet elmagyarázza, hogyan állíthatja be a routert a böngésző-alapú segédprogram segítségével. A melléklet: Hibaelhárítás Ez a melléklet néhány problémát és ezek megoldását mutatja be, valamint a router telepítésekor és használatakor felmerülő gyakran feltett kérdésre is választ ad. B melléklet: Vezetéknélküli hálózati biztonság A melléklet a vezetéknélküli hálózatok használatának kockázatait, valamint ezek csökkentésének egyes lehetőségeit mutatja be. C melléklet: A Firmware (a routerben található belső program) frissítése Ebben a fejezetben ahhoz talál segítséget, hogyan frissítheti a routerben található belső szoftvert (Firmware-t) amennyiben erre szüksége van. D melléklet: Windows Súgó Ebben a fejezetben segítséget talál ahhoz hogyan használhatja Windows súgóját bizonyos számítógépes hálózatokkal kapcsolatos feladatok megoldásában, például a TC/IP protokol telepítésénél. E melléklet: Hogyan találhatja meg Ethernet adaptere MAC illetve IP címét? Ebben a mellékletben ahhoz talál segítséget, hogyan találhatja meg Ethernet adaptere MAC címét és ennek segítségével hogyan használhatja a router MAC-szűrés és/vagy MAC-cím másoló funkcióját. 1. fejezet: Üdvözöljük! 2

7 F melléklet: Szószedet Ez a melléklet a számítógépes hálózatokkal kapcsolatos alapvető és gyakran használt kifejezések rövid jegyzékét tartalmazza. G melléklet: Műszaki adatok Ez a melléklet a router műszaki adatait tartalmazza. H melléklet: Jótállási tudnivalók Ez a melléklet a routerrel kapcsolatos garanciás és szavatossági információkat tartalmazza. I melléklet: A routerrel kapcsolatos törvényi szabályozók Ez a melléklet a routerrel kapcsolatos törvényi szabályozásokat tartalmazza. J melléklet: Kapcsolat Ez a melléklet a különböző Linksys elérhetőségeket, kapcsolati információkat tartalmazza, beleértve a technikai támogatásokat is. 1. fejezet: Üdvözöljük! 3

8 2. fejezet: Hogyan tervezze meg vezetéknélküli hálózatát? A hálózat topológiája A vezetéknélküli helyi hálózat (WLAN) pontosan olyan, mint egy vezetékes számítógépes hálózat (LAN) azzal a különbséggel, hogy a WLAN egyes eszközeit a hálózattal egy vezetéknélküli eszköz köti össze. Azonos vezetéknélküli hálózatban lévő számítógépek azonos frekvencia csatornát és SSID-t használnak. Ez utóbbi az azonos vezetéknélküli hálózatban található eszközök által használt közös azonosító név. Az ad hoc és az Infrastruktúra üzemmód összehasonlítása A vezetékes hálózatoktól eltérően a vezetéknélküli hálózatok két, egymástól különböző üzemmódban is működhetnek: ezek az infrastruktúra és az ad hoc üzemmódok. Infrastruktúra üzemmódban a vezetékes és a vezetéknélkküli hálózatok egymással egy ún. hozzáférési ponton (AP-access point) keresztül kommunikálnak. Ad hoc összeállításban az egyes, vezetéknélküli eszközökkel felszerelt gépek közvetlenül egymással lépnek kapcsolatba. A kétféle üzemmód közötti választást az dönti el, hogy vezetéknélküli hálózati eszközeinkkel akarunk-e egy vezetékes hálózathoz csatlakozni, azzal akarunk-e adatokat cserélni vagy közös erőforrásokat használni. Ha a vezetéknélküli hálózatban található számítógépek használni szeretnék a vezetékes hálózaton található eszközöket, pl. nyomtatót, vagy adatot kívánnak cserélni az abban lévő számítógépekkel, akkor a vezetéknélküli hálózatot infrastruktúra módba kell állítani. Az infrastruktúra mód középpontja a vezetéknélküli router vagy a hozzáférési pont körül található. Ilyen eszköz pl. a Compact Wireless-G vezetéknélküli útvonalválasztó is. A router a vezetéknélküli adapterrel ellátott számítógép felé sugározza az adatokat. Az ilyen számítógép a router körüli meghatározott sugarú térben bárhol elhelyezkedhet, sőt, mozoghat is. A hatótávolság kiterjesztése végett sorban, egymás után routereket és hozzáférési pontokat helyezhet el, úgy is beállíthatja eszközeit, hogy vezetékes hálózatával is kommunikálhasson. Ha a vezetéknélküli hálózat viszonylag kicsi, és csak a vezetéknélküli hálózat erőforrásait szeretné közösen használni, akkor akkor az ad hoc üzemmód használata ajánlott. Ad hoc üzemmódban a vezetéknélküli adóval és vevővel felszerelt számítógépek egymással vezetéknélküli útvonalválasztó vagy hozzáférési pont használata nélkül tudnak adatokat cserélni, vagy egymás erőforrásait használni. Ezen üzemmód hátránya, hogy ebben az összeállításban a vezetéknélküli hálózat számítógépei nem képesek a vezetékes hálózat eszközeivel kommunikálni. Természetesen az egymás közötti kommunikáció csak egymás hatósugarában lehetséges, azt vételi zavarok is befolyásolják. hálózat: számítógépek és más eszközök sorozata, melyeket egymáshoz adatmegosztás, -tárolás és/vagy adatcsere céljából kapcsoltak. ssid: vezetéknélküli számítógépes hálózatának neve. ad hoc: vezetéknélküli eszközök egymással hozzáférési pont (AP) nélkül kommunikáló csoportja infrastruktúra: olyan vezetéknélküli hálózat, mely egy hozzáférési pont (AP) segítségével egy vezetékes hálózathoz csatlakozik. adapter: olyan eszköz, melynek segítségével számítógépe hálózati feladatok ellátására válik képessé. Ethernet: az IEEE által meghatározott hálózati protokoll, mely egy közös átviteli eszközről az adatok tárolásának módját és azok kinyerését határozza meg. Access point (AP-hozzáférési pont): olyan eszköz, ami azt teszi lehetővé, hogy vezetéknélküli képességekkel ellátott számítógépek és más eszközök a vezetékes hálózattal is kommunikálhassanak. A vezetéknélküli hálózat hatótávolságának kiterjesztésére is alkalmas. 2. fejezet: A hálózat topológiája 4

9 A hálózat elrendezése A Compact Wireless-G vezetéknélküli útvonalválasztót kifejezetten b és g szabványú eszközökkel való együttes használatra tervezték. Az ezeknek a szabványoknak megfelelő eszközök képesek egymással kommunikálni. A Compact Wireless-G vezetéknélküli útvonalválasztó minden fajta, a b vagy g szabványnak megfelelő adapterrel képes együttműködni, legyen az a hordozható számítógépében található notebook adapter, az asztali PC-ben található PCI adapter, vagy egy ezeknek a szabványoknak megfelelő USB adapter. A router képes továbbá vezetéknélküli nyomtatószerverekkel és vezetéknélküli ethernet hidakkal is együttműködni. Vezetékes hálózatát a Compact Wireless-G vezetéknélküli útvonalválasztó négy LAN portja egyikéhez csatlakoztathatja. Ha további portokra lenne szüksége, a Linksys bármelyik kapcsolóját (switch) csatlakoztathatja a router egyik LAN portjához. Ezen és más Linksys termékek használatával hálózatának beállítási lehetőségei határtalanok. A weboldalon találja azon Linksys-termékek listáját, melyek a Compact Wireless-G vezetéknélküli útvonalválasztóval együttműködni képesek. 2. fejezet: A hálózat elrendezése 5

10 3. fejezet: A Compact Wireless-G szélessávú útvonalválasztó megismerése A hátlap A router portjai az eszköz hátoldalán találhatók. port: egy számítógépen vagy hálózati eszközön található csatlakozási pont, melybe kábeleket, adaptereket dughat ábra: A router hátlapja ETHERNET 1, 2, 3, 4 INTERNET POWER A router ezen portjaihoz (1, 2, 3, 4) csatlakoztathatja hálózati számítógépét és más ethernet hálózati eszközeit. Az Internet port a szélessávú Internet csatlakoztatására szolgál. A POWER porthoz a router tápegysége csatlakozik. szélessávú kapcsolat: egy állandó, nagy sebességű Internet kapcsolat. 3. fejezet: A Compact Wireless-G szélessávú útvonalválasztó megismerése A hátlap 6

11 Az előlap A router led kijelzői, melyek az eszköz állapotáról illetve az adatforgalomról adnak információt, az előlapon találhatóak ábra: A router előlapja ETHERNET 1-4 WIRELESS INTERNET POWER Zöld színű. Ezek a ledek, melyek a router hátlapján található portoknak megfelelően sorszámozottak, kétféle célt szolgálnak. Amennyiben a led folyamatosan világít, akkor a megfelelő hátlapi porthoz egy eszköz csatlakozik. A villogó led a megfelelő porton történő adatforgalmat jelzi. Zöld színű. A WIRELESS led villog, ha egy megfelelően működő vezetéknélküli kapcsolat felépült. Zöld színű. Az INTERNET led világítani kezd, amint az Internet porton egy adatkapcsolat felépült. Zöld színű. A POWER led akkor kezd világítani (és bekapcsolva is marad), ha a router bekapcsolt állapotban van. Minden bekapcsoláskor a router egy önellenőrzési eljáráson esik át, ekkor ez a led villog. Amikor ez az önellenőrzési eljárás befejeződik, a led folyamatosan kezd világítani. 3. fejezet: A Compact Wireless-G szélessávú útvonalválasztó megismerése Az előlap 7

12 A router alja A router Reset (újraindító) gombja annak alján található. A gombot úgy találhatja meg, ha a router állványát az eszközre merőlegesen elfordítja. Egy hegyes tárgy, például egy ceruza segítségével tudja a gombot megnyomni. ÁLLVÁNY RESET 3-3. ábra: A router alja RESET gomb A router gyári beállításainak visszaállítása kétféleképpen lehetséges. Az egyik lehetőség, hogy nyomja meg a router RESETgombját és tartsa nyomva körülbelül nyolc másodpercig. A gyári beállítások visszaállításának másik módja a router böngésző-alapú segédprogramjában az Administration fülön található Factory Defaults opció. FONTOS! Ha a routert alapállapotba hozza, minden beállítása (beleértve az Internet kapcsolatot, a vezetéknélküli hálózatot, a biztonsági beállításokat is) elvész, és a gyári alapértékek állnak vissza. Ha egyéni beállításait meg szeretné őrizni, ne állítsa vissza a gyári értékeket. 3. fejezet: A Compact Wireless-G szélessávú útvonalválasztó megismerése A router alja 8

13 4. fejezet: A Compact Wireless-G szélessávú útvonalválasztó csatlakoztatása Áttekintés A Linksys azt ajánlja, hogy a router első telepítésénél használja a mellékelt, beállító programokat tartalmazó (Setup) CD-ROM-on található Beállítási varázslót. Haladó felhasználók az ebben a Felhasználói kéziköny ezen fejezetében leírtakat is követhetik, és a routert a böngésző-alapú segédprogrammal is beállíthatják (kövesse az 5. fejezet: A Compact Wireless-G szélessávú útvonalválasztó beállítása c. részben leírtakat). MEGJEGYZÉS:A Linksys azt ajánlja, hogy a router első telepítésénél használja a mellékelt, beállító programokat tartalmazó (Setup) CD-ROM-on található Beállítási varázslót. Ebben a fejezetben a router kétféle beállítási lehetőségét találja meg. Az egyiket akkor használja, ha a Compact Wireless-G szélessávú útvonalválasztó az egyedüli router hálózatában, ennek a résznek a címe: A hardver telepítése szélessávú modem használata esetén. Ha a Compact Wireless-G szélessávú útvonalválasztót egy másik, a számítógépes hálózatban található routerhez csatlakoztatja, akkor kövesse a A hardver telepítése másik routerhez való csatlakoztatás esetén c. részben leírtakat. A hardver telepítése szélessávú modem használata esetén 1. Áramtalanítson minden hálózati eszközt. 2. Keresse meg azt az optimális helyet, ahol a routert tartani fogja. Az eszköz legjobb helye általában a vezetéknélküli hálózat közepén található úgy, hogy mindegyik vezetéknélküli a hatósugarában legyen. Általában minél magasabban van az antenna, annál jobb lesz a router teljesítménye. 3. Szélessávú modemjét egy szabványos ethernet kábellel csatlakoztassa a router Internet feliratú portjához ábra: A DSL vagy kábelmodem csatlakoztatása 4. fejezet: A Compact Wireless-G szélessávú útvonalválasztó csatlakoztatása Áttekintés 9

14 4. Számítógépét vagy más ethernet eszközét szintén egy-egy szabványos ethernet kábellel csatlakoztassa a router számozott portjai egyikéhez ábra: Hálózati eszközök csatlakoztatása 5. Csatlakoztatssa a tápegységet a router Power feliratú portjához, majd a másik végét dugja be egy konnektorba. A routerhez kizárólag a mellékelt tápegység használható. Más típusú tápegység az eszköz sérülését vagy elektromos rövidzárlatot, balesetet, tüzet okozhat. FONTOS! A routerhez kizárólag a mellékelt tápegység használható. Más típusú tápegység az eszköz sérülését vagy elektromos rövidzárlatot, balesetet, tüzet okozhat ábra: A tápegység csatlakoztatása Most, miután a hardver telepítése megtörtént, kövesse az 5. fejezet: a Compact Wireless-G szélessávú útvonalválasztó beállítása c. részben leírtakat. 4. fejezet: A Compact Wireless-G szélessávú útvonalválasztó csatlakoztatása A hardver telepítése szélessávú modem használata esetén 10

15 A hardver telepítése másik routerhez való csatlakoztatás esetén A router telepítése előtt a másik router alapértelmezett IP címét meg kell változtatnia. Ezt mindenképpen meg kell tennie, mert a routerek alapértelmezett IP címe általában azonos. Ha nem változtatja meg a másik router alapértelmezett IP címét, akkor lehetséges, hogy az új eszközt nem lesz képes megfelelően beállítani. Legelőször győződjön meg arról, hogy a router nem csatlakozik a számítógépes hálózathoz, majd kövesse az alábbi lépéseket: MEGJEGYZÉS:Az 1-4. lépésben leírtak egy tipikus Linksys routerre vonatkoznak. Amennyiben nem Linksys routert használ, az alapértelmezett IP cím értékre való megváltoztatása érdekében kövesse annak felhasználói kézikönyvében leírtakat. 1. A másik router böngésző alapú segédprogramja eléréséhez nyisson meg egy böngésző ablakot (pl. Internet Explorert vagy Netscpae Navigatort), majd a címsorba írja be az eszköz IP címét, aminek alapértelmezett értéke általában: Írja be ezt a böngésző címsorába, majd nyomja meg az Enter gombot. 2. A megjelenő párbeszédablakba kell beírnia a felhasználói nevet és a jelszót. A Felhasználói név (User name) mezőt hagyja üresen, a Jelszó (Password) mezőbe pedig írja be jelszavát (aminek alapértelmezett értéke: admin), majd kattintson az OK gombra. 3. Belépés után a megjelenő képernyő általában a Setup (Beállítások) fül. A Hálózati beállítások (Network Setup) részben egy Local IP Address (vagy Router IP) (Helyi IP cím-a router IP címe) mezőt talál, melynek értéke Változtassa meg ezt az értéket re. 4. Kattintson a Save Settings (Változtatások mentése) gombra, ezzel változtatásai érvényre jutnak, majd lépjen ki a böngésző alapú segédprogramból. 5. Áramtalanítsa hálózati eszközeit, és kezdje meg a router hardveres telepítését. 6. Keresse meg azt az optimális helyet, ahol a routert tartani fogja. Az eszköz legjobb helye általában a vezetéknélküli hálózat közepén található úgy, hogy mindegyik vezetéknélküli a hatósugarában legyen. Általában minél magasabban van az antenna, annál jobb lesz a router teljesítménye. Router Internet Szélessávú modem 7. Dugjon egy szabályos ethernet kábelt routere Internet feliratú portjába, majd a kábel másik végét csatlakoztassa a másik router egyik számozott portjához. Compact Wireless-G szélessávú útvonalválasztó Számítógépek 4-4. ábra: Egy másik routerhez való csatlakoztatás vázlatos rajza 4-5. ábra: Egy másik router csatlakoztatása 4. fejezet: A Compact Wireless-G szélessávú útvonalválasztó csatlakoztatása A hardver telepítése másik routerhez való csatlakoztatás esetén 11

16 8. Döntse el, mely számítógépeket vagy ethernet eszközöket csatlakoztat a routerhez. Szüntesse meg a másik router és ezen eszközök, számítógépek összeköttetését, majd szabványos ethernet kábelek segítségével csatlakoztassa azokat az új router egy-egy számozott portjához ábra: Hálózati eszközei csatlakoztatása 9. Csatlakoztatssa a tápegységet a router Power feliratú portjához, majd a másik végét dugja be egy konnektorba. A routerhez kizárólag a mellékelt tápegység használható. Más típusú tápegység az eszköz sérülését vagy elektromos rövidzárlatot, balesetet, tüzet okozhat. FONTOS! A routerhez kizárólag a mellékelt tápegység használható. Más típusú tápegység az eszköz sérülését vagy elektromos rövidzárlatot, balesetet, tüzet okozhat ábra: Az áramellátás biztosítása Most, miután a hardver telepítése megtörtént, kövesse az 5. fejezet: a Compact Wireless-G szélessávú útvonalválasztó beállítása c. részben leírtakat. 4. fejezet: A Compact Wireless-G szélessávú útvonalválasztó csatlakoztatása A hardver telepítése másik routerhez való csatlakoztatás esetén 12

17 5. fejezet: A Compact Wireless-G szélessávú útvonalválasztó beállítása Áttekintés A Linksys azt ajánlja, hogy a router első telepítésénél használja a mellékelt, beállító programokat tartmazó (Setup) CD-ROM-on található Beállítási varázslót. Haladó felhasználók a Felhasználói kéziköny ezen fejezetében leírtakat is követhetik, és a routert a webes segédprogrammal is beállíthatják (kövesse az előző, 4. fejezet: A Compact Wireless-G szélessávú útvonalválasztó csatlakoztatása c. részben leírtakat). Ebben a fejezetben a segédprogram minden egyes oldalát, azok fő funkcióit mutatjuk be. Ezt a segédprogramot elérheti a routerhez csatlakozó bármelyik számítógép web böngészőjével. A hálózat alapvető beállításai elvégzéséhez a legtöbb felhasználónak mindössze a segédprogram két oldalát kell használnia. MEGJEGYZÉS:A Linksys azt ajánlja, hogy a router első telepítésénél használja a mellékelt, beállító programokat tartalmazó (Setup) CD-ROM-on található Beállítási varázslót. MEGTETTE?Engedélyezte számítógépén a TCP/IP-t? A számítógépek a hálózaton keresztül ezen protokoll segítségével kommunikáélnak egymással. A TCP/IP protokollról bővebb információt a D melléklet: Windows súgó c. fejezetben talál. Alapvető beállítások. A segédprogram Basic Setup (alapvető beállítások) oldalán állítsa be az adatokat az Internet szolgáltatójától kapott információknak megfelelően. Kezelés.Kattintson az Administration (adminisztráció) fülre, majd azon belül a Management (kezelés) fülre. A router alapértelmezett jelszava: admin. Az eszköz biztonságos működése érdekében változtassa meg ezt az alapértelmezett jelszót. A szoftverben hét fő funkció (fül) található: Setup (Beállítások), Wireless (Vezetéknélküli beállítások), Security (Biztonság), Access Restrictions (Belépési korlátozások), Applications & Gaming (Alkalmazások és játékok), Administration (Adminisztráció) és Status (Állapot). Minden egyes fő fül további beállításokat is tartamaz, ezek akkor lesznek láthatóak, ha az egyes fülekre kattint. Végezze el a szükséges beállításokat, módosításokat a webes segédprogramban. Minden egyes oldalon kattintson a Save Settings (Beállítások mentése) gombra, változtatásait ezzel rögzítheti. Amennyiben mégsem módosítaná az adott oldal beállításait, kattintson a Cancel Changes (Változtatások elvetése) gombra, így az eredeti értékek változatlanul maradnak. Segítséget a képernyő jobb oldalán megjelenő ablakban talál. 5. fejezet: A Compact Wireless-G szélessávú útvonalválasztó beállítása Áttekintés 13

18 Belépés a webes segédprogramba A router böngésző alapú segédprogramja eléréséhez nyisson meg egy böngésző ablakot (pl. Internet Explorert vagy Netscpae Navigatort), majd a címsorba írja be az eszköz IP címét, aminek alapértelmezett értéke általában: Írja be ezt a böngésző címsorába, majd nyomja meg az Enter gombot ábra: A router IP címe A megjelenő párbeszédablakba kell beírnia a felhasználói nevet és a jelszót. A Felhasználói név (User name) mezőt hagyja üresen, a Jelszó (Password) mezőbe pedig írja be jelszavát (aminek alapértelmezett értéke: admin), majd kattintson az OK gombra. Setup (Beállítások) fül - Basic Setup (alapbeállítások) Az elsőként megjelenő képen a Setup fület látja. Itt a router általános beállításait módosíthatja. Internet Setup (Internet beállítás) A Internet Setup részben állíthatja be Internet kapcsolatát. A legtöbb, itt beállítandó értékhez Internet szolgáltatójától juthat hozzá. Internet Connection Type (Az Internet kapcsolat típusa) 5-2. ábra: A router belépő ablaka ip (Internet protocol-internet protokoll): egy hálózatban történő adatküldéskor használatos protokoll. ip address (IP cím): egy hálózatban a számítógépek vagy eszközök azonosítására szolgáló cím. A legördülő menüből válassza ki, hogy Internet kapcsolata milyen típusú. Automatic Configuration - DHCP (Automatikus beállítások DHCP). Alapesetben a routerben az Internet kapcsolat típusa Automatic Configuration - DHCP értékre van állítva, ezt csak akkor hagyja így, ha Internet szolgáltatója támogatja a DHCP-t, vagy ha IP címe dinamikus. 5. fejezet: A Compact Wireless-G szélessávú útvonalválasztó beállítása Belépés a webes segédprogramba 5-3. ábra: Setup fül - Basic Setup (alapbeállítások) 14

19 Static IP (állandó IP cím). Ha az Internethez való csatlakozás állandó IP címen történik, akkor a Static IP-t válassza ki. Internet IP Address (Internet IP cím). Ez a router IP címe, ezen a címen érhető el, amikor az Internethez kapcsolódik. Az Internet szolgáltatójától kapott IP címet kell itt meagadnia. Subnet Mask (Alhálózati maszk). Ez a router alhálózati maszkja, ahogy azt az Internet felhasználói (beleértve szolgáltatóját is) látják. Az Internet szolgáltatójától kapott alhálózati maszkot kell itt meagadnia. Default Gateway (Alapértelmezett átjáró). Az alapértelmezett átjáró Internet szolgáltatója szerverének IP címe. DNS (1-3). Internet szolgáltatója legalább egy DNS (Domain Name System - tartománynév-rendszer) szerver címet ad meg az Ön számára. PPPoE. Az Internet kapcsolat felépítésére néhány DSL szolgáltató az ún. PPPoE-t (Point-to-Point Protocol over Ethernet - Ethernet hálózati pont-pont protokoll) használja. Amennyiben DSL kapcsolattal rendelkezik, kérdezze meg Internet szolgáltatóját, hogy PPPoE-t használ-e (Magyarországon a szolgáltatók többsége ezt használja). Amennyiben igen, a legördülő menüből a PPPoE válassza ki. User Name and Password (Felhasználónév és jelszó). Ide írja be az Internet szolgáltató által adott felhasználónevet és jelszót. Connect on Demand: Max Idle Time. (A kapcsolat felépítése szükség esetén. A tétlenség maximális ideje): Beállíthatja routerét úgy, hogy egy bizonyos tétlen időszak (Max Idle Time - amikor nem használja az Internetet) eltelte után automatikusan bontsa a kapcsolatot. Ha az Internet kapcsolat inaktivitás miatt szakadt meg, a Connect on Demand funkció lehetővé teszi, hogy az azonnal felépüljön újra, ha arra szükség van. Ha használni szeretné ezt a funkciót, kattintson a megfelelő gombra. A Max Idle Time mezőbe azt az időértéket írja be percben, aminek tétlen eltelte után a router az Internet kapcsolatot bontja. Keep Alive (A kapcsolat fenntartása): Redial Period (Újratárcsázási intervallum). Ha ezt a lehetőséget választja, a router bizonyos időközönként ellenőrzi Internet kapcsolatát. Ha az megszakadt, akkor a router automatikusan újra felépíti azt. Ezen opció használata érdekében kattintson a Keep Alive felirat melletti gombra. A Redial Period mezőbe pedig írja be azt az értéket másodpercekben, amekkora időközönként a router ellenőrizze a kapcsolatot. Az alapértelmezett érték 30 másodperc. PPTP (Point-to-Point Tunneling Protocol-pontok közötti alagút-protokoll): A PPTP szolgáltatást csak európai kapcsolatoknál használják ábra: Állandó IP kapcsolati típus Állandó IP cím: egy hálózathoz kapcsolódó eszközhöz vagy számítógéphez rendelt állandó cím Alhálózati maszk: egy cím kód, ami a hálózat nagyságát határozza meg Alapértelmezett átjáró: egy eszköz, ami a helyi hálózatból az Internetes forgalmat továbbítja ábra: PPPoE kapcsolati típus pppoe: a szélessávú kapcsolatok egy olyan típusa, mely az adatforgalom mellett lehetőséget nyújt a felhasználó hitelesítésére (autentikáció, felhasználónév és jelszó bekérése) is. 5. fejezet: A Compact Wireless-G szélessávú útvonalválasztó beállítása Setup (Beállítások) fül - Basic Setup (alapbeállítások) 15

20 Specify Internet IP Address (Az Internetes IP cím meghatározása). Ez a router Internetes IP címe, ezt Internet szolgáltatója osztja ki Önnek. Subnet Mask (Alhálózati maszk). Ez a router alhálózati maszkja, ahogy azt az Internet felhasználói (beleértve szolgáltatóját is) látják. Az Internet szolgáltatójától kapott alhálózati maszkot kell itt meagadnia. Gateway (Átjáró). A Gateway címét Internet szolgáltatójától tudhatja meg. A User Name and Password, a Connect on Demand: Max Idle Time és a Keep Alive funkciók leírását a PPPoE protokollról szóló részben találja. Optional Settings (Egyéb beállítások) 5-6. ábra: PPTP kapcsolati típus Az alábbi mezőket csak Internet szolgáltatója kifejezett kérésére állítsa be. Ellenőrizze, hogy szükséges-e az alapértékeket megváltoztatni. Host Name and Domain Name (A gazda számítógép és a tartomány neve). Ezekben a mezőkben a gazda számítógép és a tartomány nevét adhatja meg routere számára. Néhány Internet szolgáltató (leginkább a kábelen szolgáltató cégek) az alábbi mezők kitöltését is kérik, mindez az azonosítást szolgálja. Kérdezze meg szolgáltatójától, hogy szélessávú Internet kapcsolata beállításához szükséges-e a gazdagép és a tartomány nevének megadása. A legtöbb esetben azonban ezeket a mezőket üresen is hagyhatja. MTU (Maximum Transmission Unit-Legnagyobb átvitt egység): Ez az Interneten átvitt adatcsomagok maximálisan engedélyezett méretét adja meg. Válassza ki a Manual (Kézi beállítás) opciót, ha az adatcsomagok maximális méretét Ön szeretné meghatározni. A Size (méret) mezőbe írt ajánlott maximális méret Ajánljuk, hogy ezt az értéket 1200 és 1500 közé állítsa be. Az Auto opció azt teszi lehetővé, hogy a router maga állítsa be az Internet kapcsolatához tartozó optimális méretet. Csomag: egy hálózaton átfolyó egységnyi adatmennyiség. Network Setup (Hálózati beállítások) A Network Setup részben a router helyi hálózatra vonatkozó beállításait tekintjük át. A router vezetéknélküli hálózati beállításai a Wireless (Vezetéknélküli hálózat) fülön találhatók. Router IP (A router IP címe) IP Address and Subnet Mask (IP cím és alhálózati maszk). Itt a router IP címét és alhálózati maszkját találja meg. Az alapértelmezett IP cím: , és az alapértelmezett alhálózati maszk: A legtöbb esetben nem szükséges az alapbeállítások megváltoztatása. 5. fejezet: A Compact Wireless-G szélessávú útvonalválasztó beállítása Setup (Beállítások) fül - Basic Setup (alapbeállítások) 16
