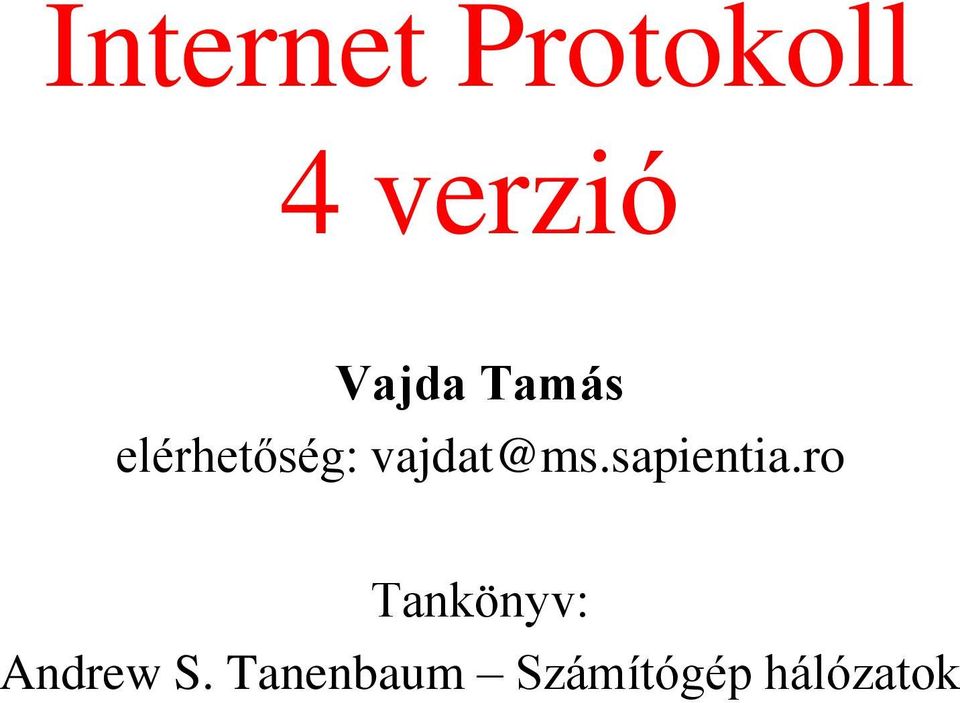

1 Internet Protokoll 4 verzió Vajda Tamás elérhetőség: vajdat@ms.sapientia.ro Tankönyv: Andrew S. Tanenbaum Számítógép hálózatok

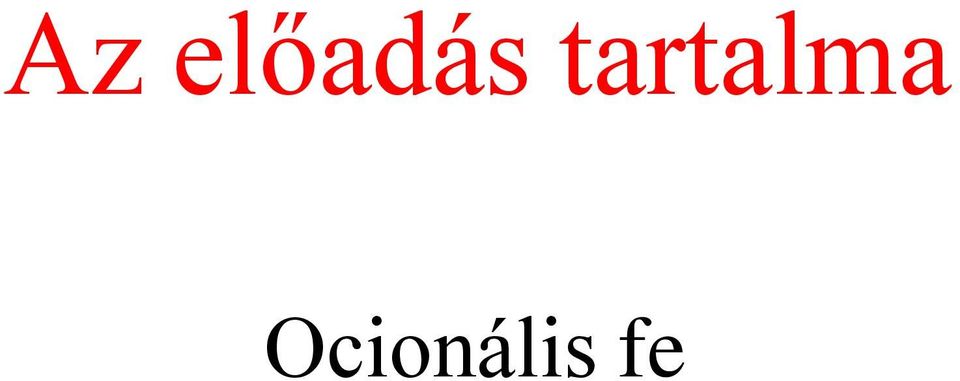

2 Az előadás tartalma Ocionális fe

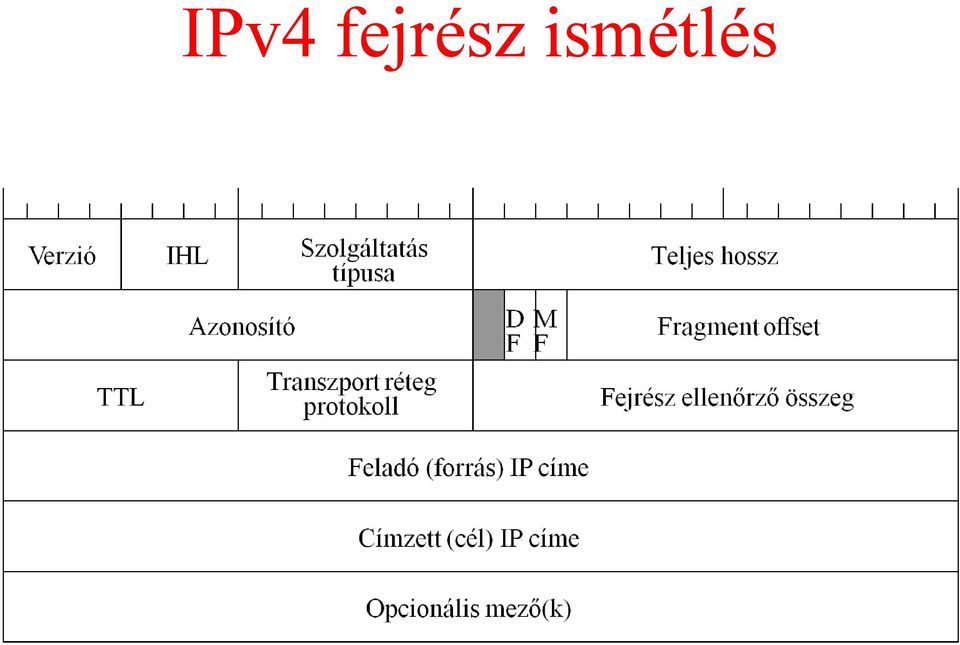

3 IPv4 fejrész ismétlés

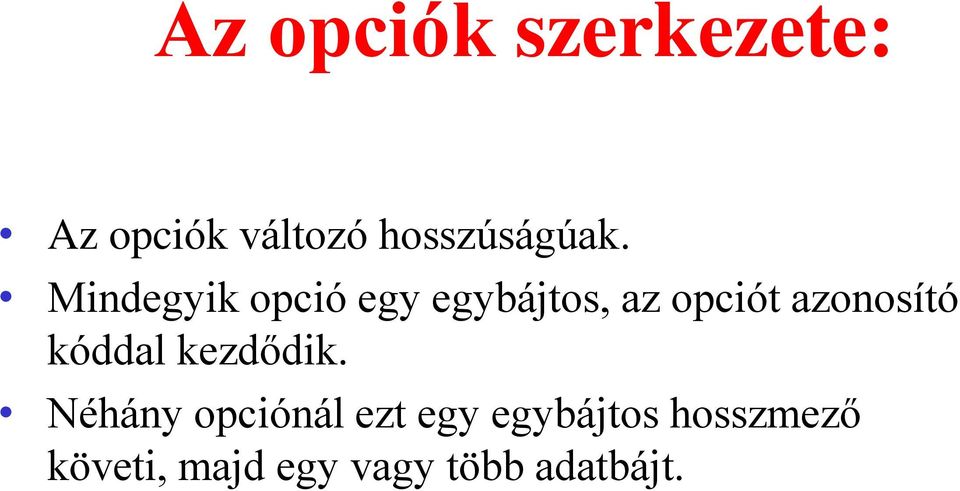

4 Az opciók szerkezete: Az opciók változó hosszúságúak. Mindegyik opció egy egybájtos, az opciót azonosító kóddal kezdődik. Néhány opciónál ezt egy egybájtos hosszmező követi, majd egy vagy több adatbájt.

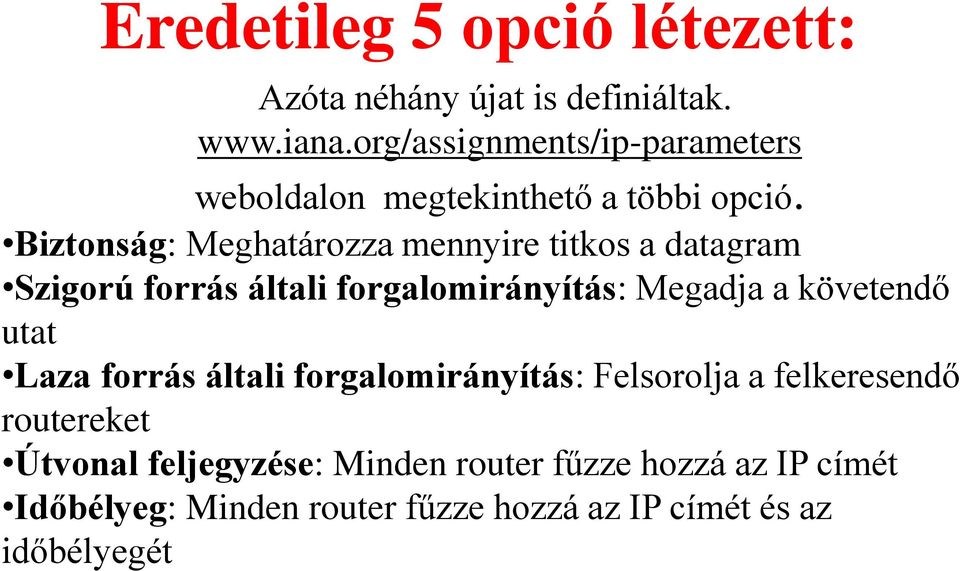

5 Eredetileg 5 opció létezett: Azóta néhány újat is definiáltak. weboldalon megtekinthető a többi opció. Biztonság: Meghatározza mennyire titkos a datagram Szigorú forrás általi forgalomirányítás: Megadja a követendő utat Laza forrás általi forgalomirányítás: Felsorolja a felkeresendő routereket Útvonal feljegyzése: Minden router fűzze hozzá az IP címét Időbélyeg: Minden router fűzze hozzá az IP címét és az időbélyegét

Biztonság: Meghatározza mennyire titkos a datagram Szigorú forrás általi forgalomirányítás: Megadja a követendő

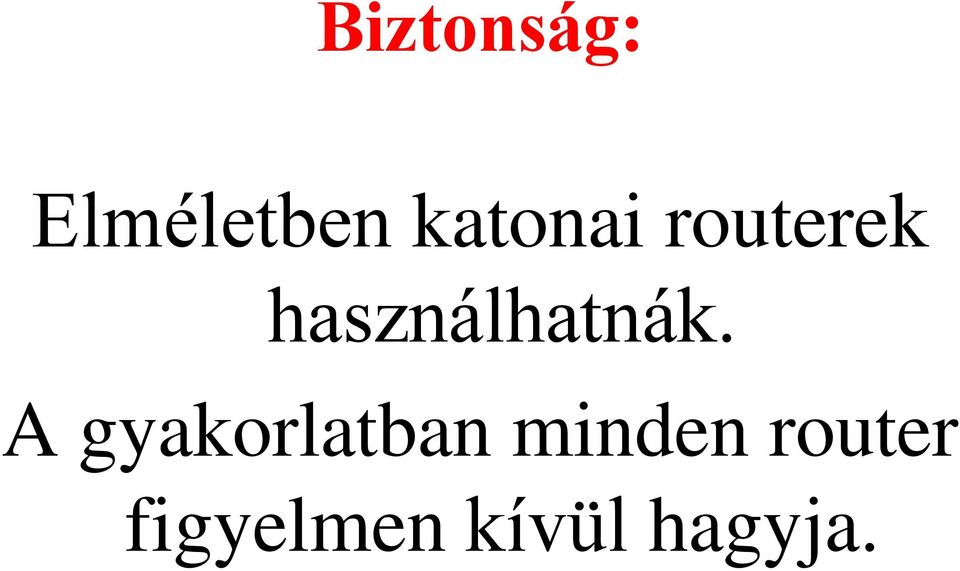

6 Biztonság: Elméletben katonai routerek használhatnák. A gyakorlatban minden router figyelmen kívül hagyja.

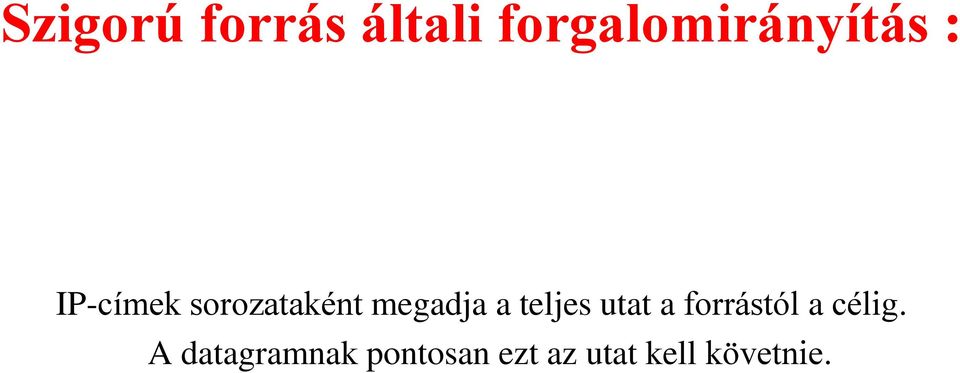

7 Szigorú forrás általi forgalomirányítás : IP-címek sorozataként megadja a teljes utat a forrástól a célig. A datagramnak pontosan ezt az utat kell követnie.

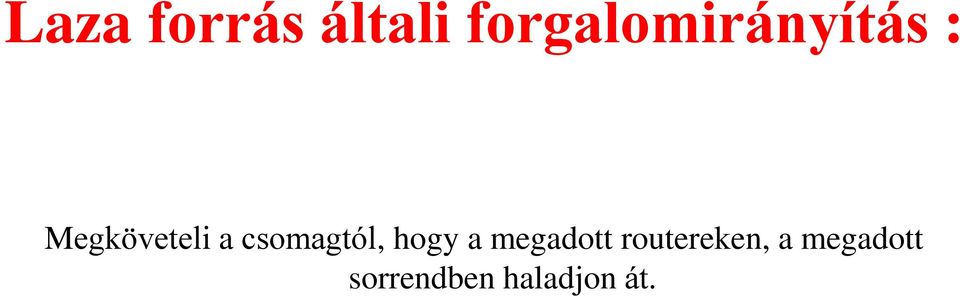

8 Laza forrás általi forgalomirányítás : Megköveteli a csomagtól, hogy a megadott routereken, a megadott sorrendben haladjon át.

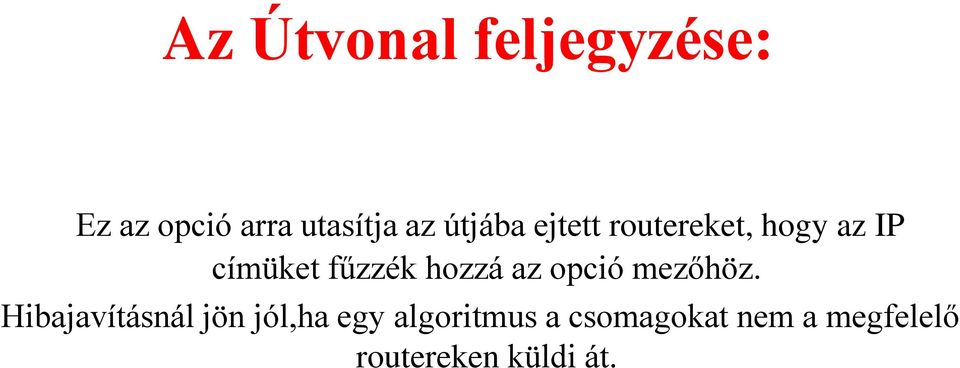

9 Az Útvonal feljegyzése: Ez az opció arra utasítja az útjába ejtett routereket, hogy az IP címüket fűzzék hozzá az opció mezőhöz. Hibajavításnál jön jól,ha egy algoritmus a csomagokat nem a megfelelő routereken küldi át.

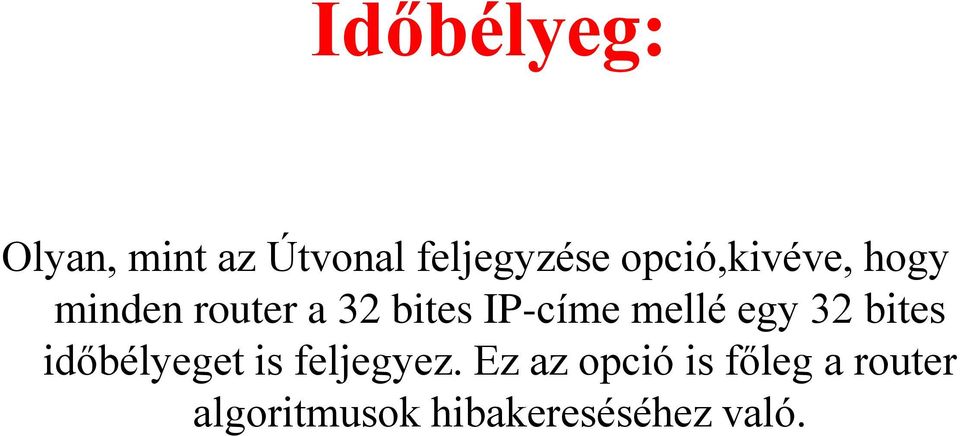

10 Időbélyeg: Olyan, mint az Útvonal feljegyzése opció,kivéve, hogy minden router a 32 bites IP-címe mellé egy 32 bites időbélyeget is feljegyez. Ez az opció is főleg a router algoritmusok hibakereséséhez való.

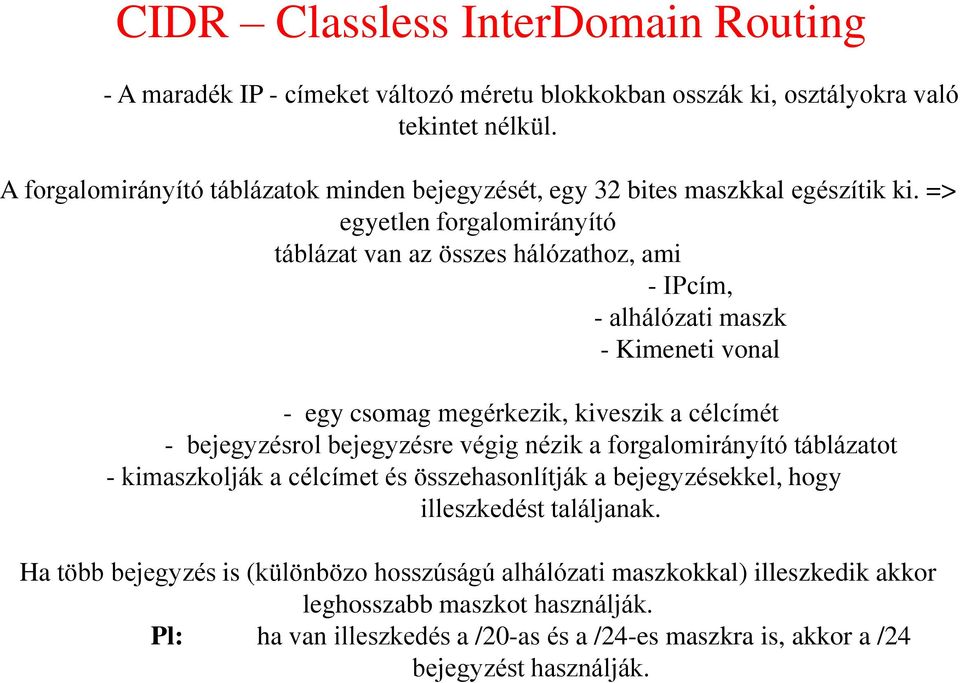

11 CIDR Classless InterDomain Routing - A maradék IP - címeket változó méretu blokkokban osszák ki, osztályokra való tekintet nélkül. A forgalomirányító táblázatok minden bejegyzését, egy 32 bites maszkkal egészítik ki. => egyetlen forgalomirányító táblázat van az összes hálózathoz, ami - IPcím, - alhálózati maszk - Kimeneti vonal - egy csomag megérkezik, kiveszik a célcímét - bejegyzésrol bejegyzésre végig nézik a forgalomirányító táblázatot - kimaszkolják a célcímet és összehasonlítják a bejegyzésekkel, hogy illeszkedést találjanak. Ha több bejegyzés is (különbözo hosszúságú alhálózati maszkokkal) illeszkedik akkor leghosszabb maszkot használják. Pl: ha van illeszkedés a /20-as és a /24-es maszkra is, akkor a /24 bejegyzést használják.

=> egyetlen forgalomirányító táblázat van az összes hálózathoz, ami - IPcím, - alhálózati maszk - Kimeneti vonal - egy csomag megérkezik, kiveszik a célcímét - bejegyzésrol bejegyzésre

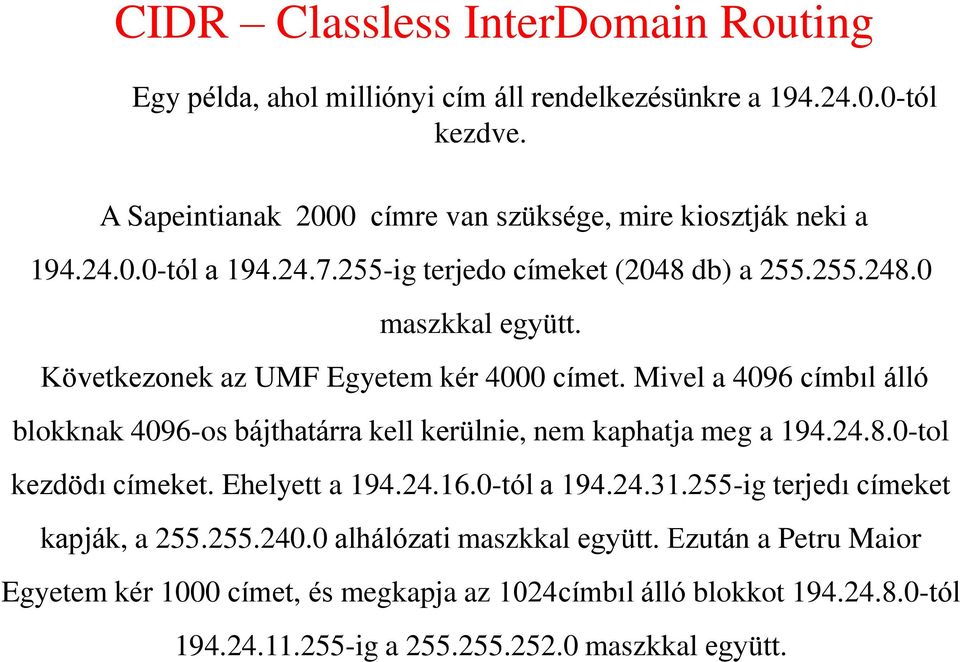

12 CIDR Classless InterDomain Routing Egy példa, ahol milliónyi cím áll rendelkezésünkre a tól kezdve. A Sapeintianak 2000 címre van szüksége, mire kiosztják neki a tól a ig terjedo címeket (2048 db) a maszkkal együtt. Következonek az UMF Egyetem kér 4000 címet. Mivel a 4096 címbıl álló blokknak 4096-os bájthatárra kell kerülnie, nem kaphatja meg a tol kezdödı címeket. Ehelyett a tól a ig terjedı címeket kapják, a alhálózati maszkkal együtt. Ezután a Petru Maior Egyetem kér 1000 címet, és megkapja az 1024címbıl álló blokkot tól ig a maszkkal együtt.

Következonek az UMF Egyetem kér 4000 címet. Mivel a 4096 címbıl álló blokknak 4096-os bájthatárra kell kerülnie, nem kaphatja meg a 194.24.8.0-tol kezdödı címeket.

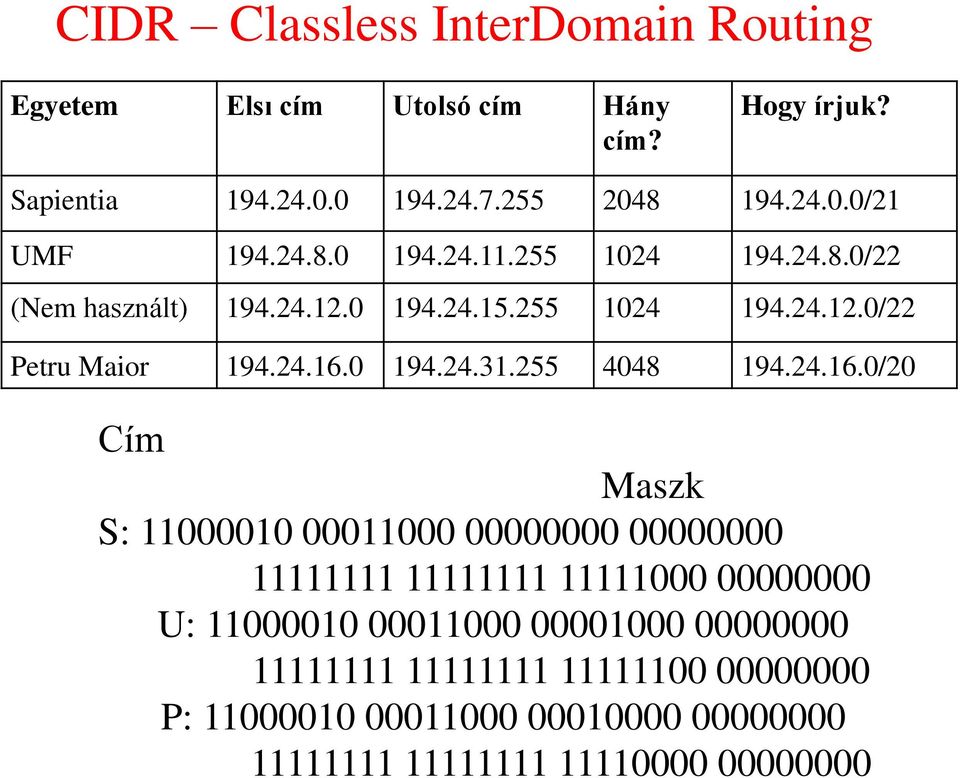

13 CIDR Classless InterDomain Routing Egyetem Elsı cím Utolsó cím Hány cím? Hogy írjuk? Sapientia /21 UMF /22 (Nem használt) /22 Petru Maior /20 Cím Maszk S: U: P:

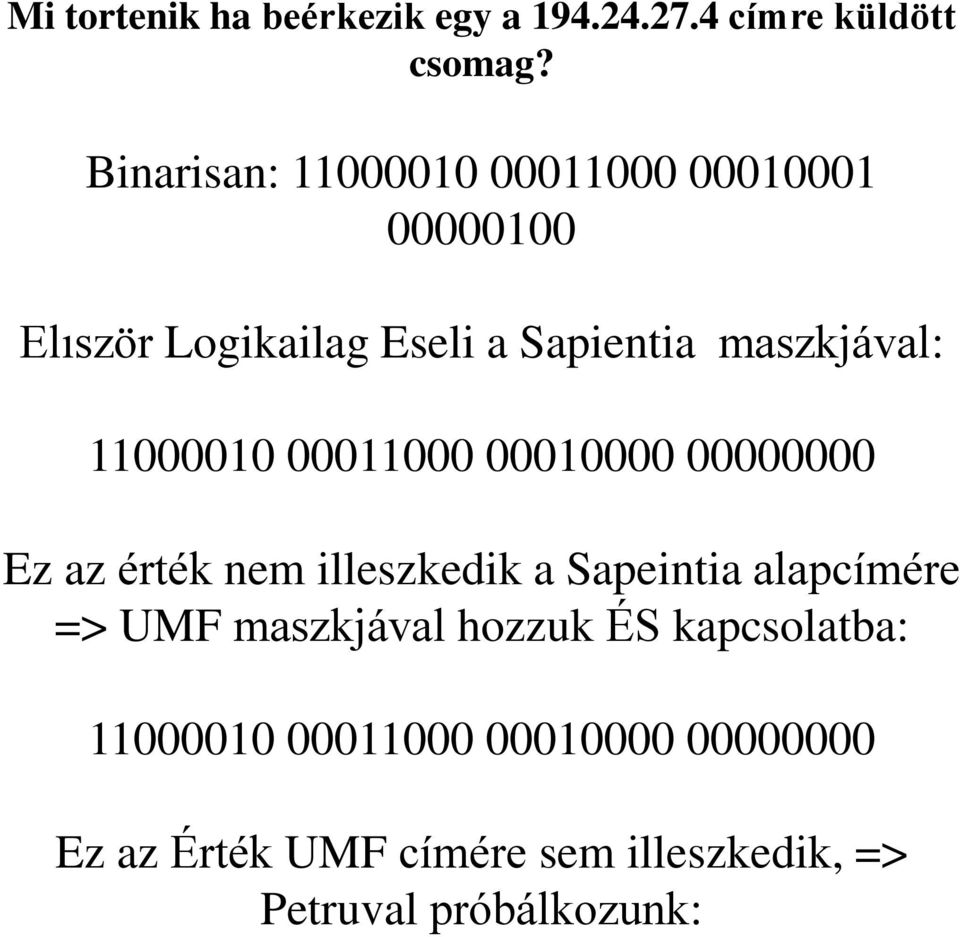

14 Mi tortenik ha beérkezik egy a címre küldött csomag? Binarisan: Elıször Logikailag Eseli a Sapientia maszkjával: Ez az érték nem illeszkedik a Sapeintia alapcímére => UMF maszkjával hozzuk ÉS kapcsolatba: Ez az Érték UMF címére sem illeszkedik, => Petruval próbálkozunk:

11000010 00011000 00010000 00000000 Ez az érték nem illeszkedik a Sapeintia alapcímére => UMF

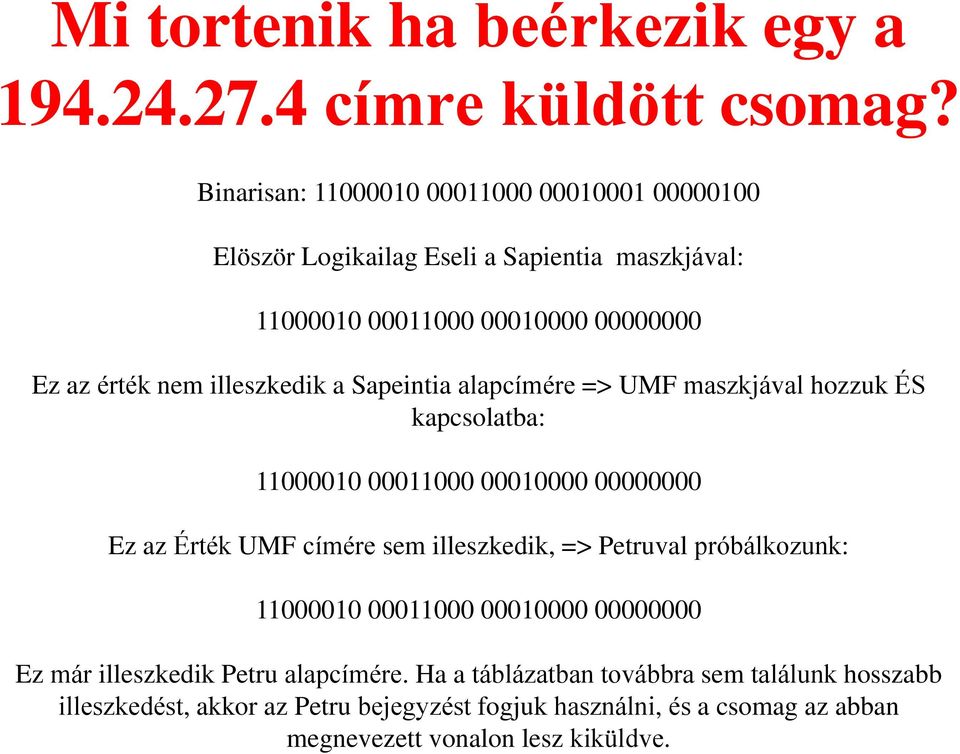

15 Mi tortenik ha beérkezik egy a címre küldött csomag? Binarisan: Elöször Logikailag Eseli a Sapientia maszkjával: Ez az érték nem illeszkedik a Sapeintia alapcímére => UMF maszkjával hozzuk ÉS kapcsolatba: Ez az Érték UMF címére sem illeszkedik, => Petruval próbálkozunk: Ez már illeszkedik Petru alapcímére. Ha a táblázatban továbbra sem találunk hosszabb illeszkedést, akkor az Petru bejegyzést fogjuk használni, és a csomag az abban megnevezett vonalon lesz kiküldve.

illeszkedik a Sapeintia alapcímére => UMF maszkjával hozzuk ÉS kapcsolatba: 11000010 00011000 00010000 00000000 Ez az Érték UMF címére sem illeszkedik, =>

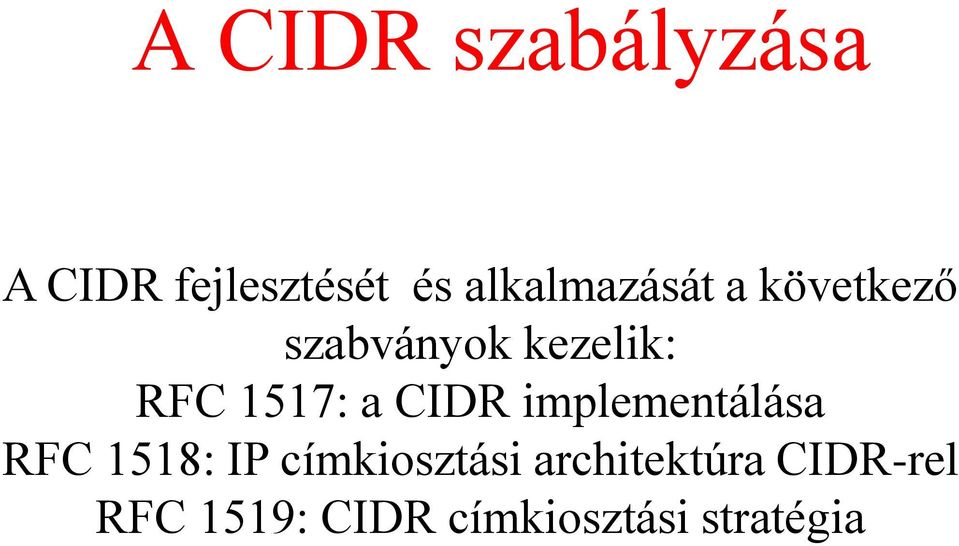

16 A CIDR szabályzása A CIDR fejlesztését és alkalmazását a következő szabványok kezelik: RFC 1517: a CIDR implementálása RFC 1518: IP címkiosztási architektúra CIDR-rel RFC 1519: CIDR címkiosztási stratégia

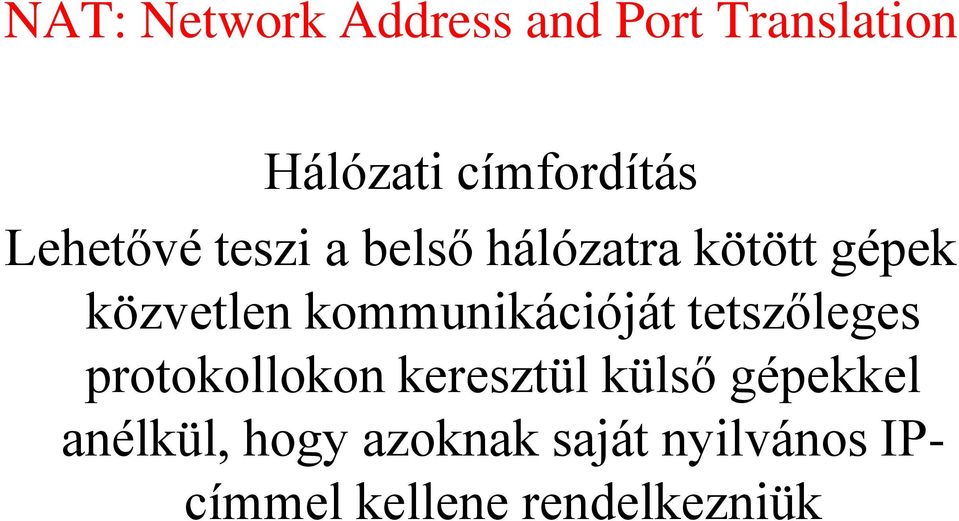

17 NAT: Network Address and Port Translation Hálózati címfordítás Lehetővé teszi a belső hálózatra kötött gépek közvetlen kommunikációját tetszőleges protokollokon keresztül külső gépekkel anélkül, hogy azoknak saját nyilvános IPcímmel kellene rendelkezniük

kommunikációját tetszőleges protokollokon keresztül külső

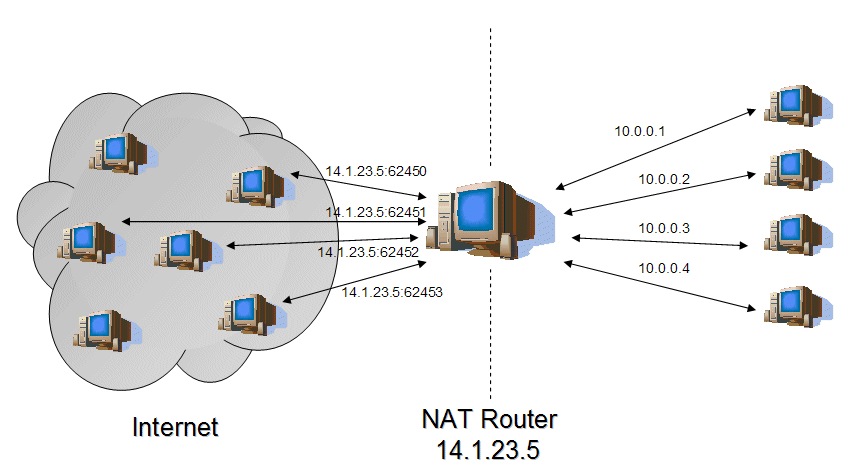

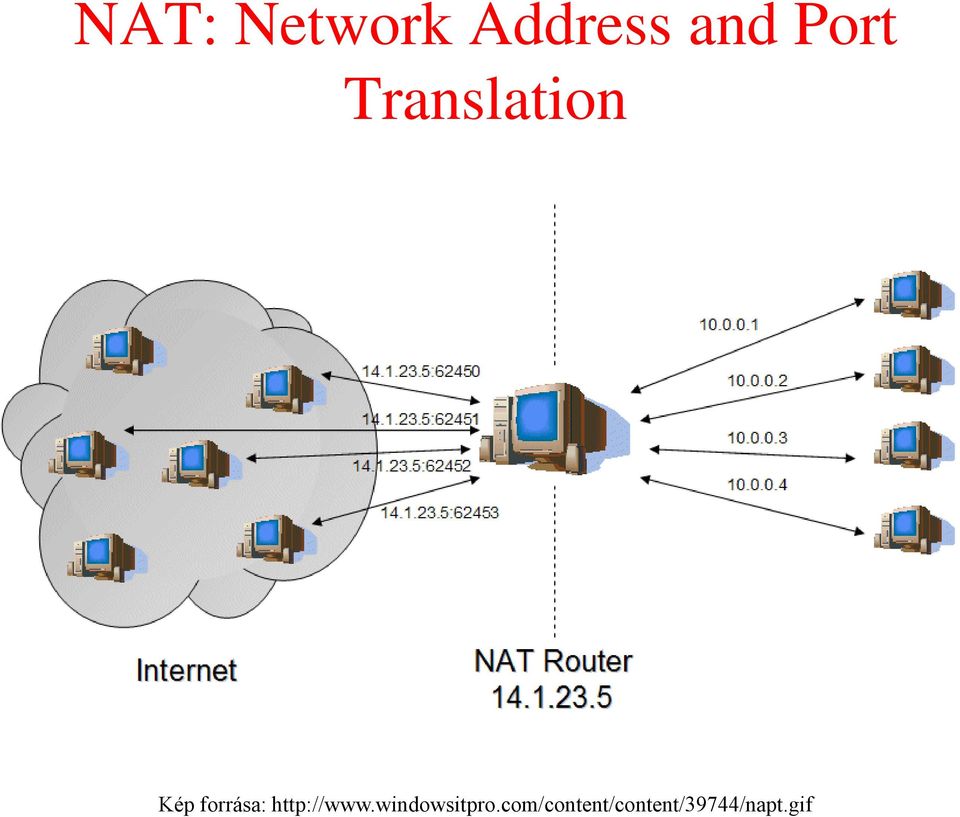

18 NAT: Network Address and Port Translation Kép forrása:

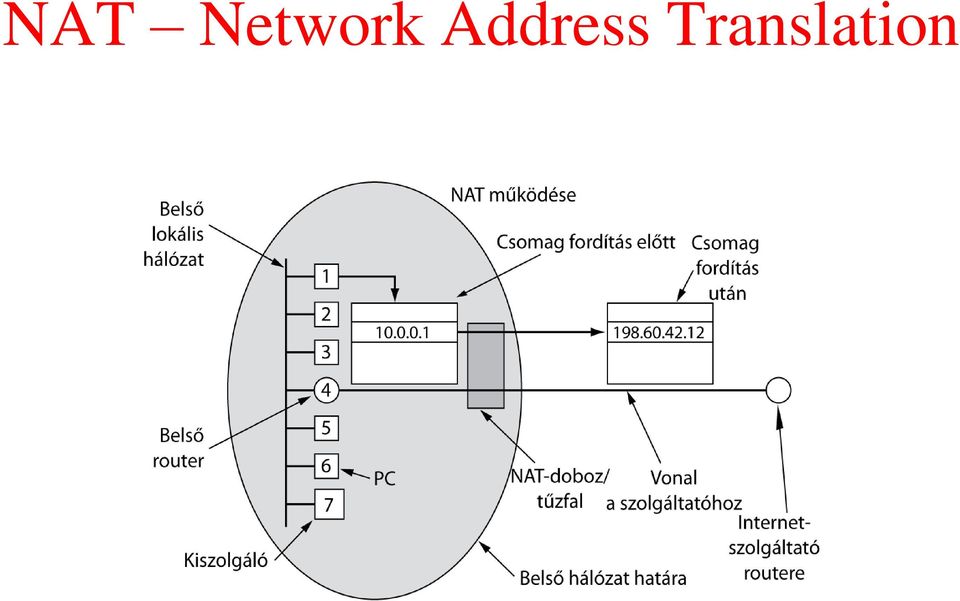

19 NAT Network Address Translation

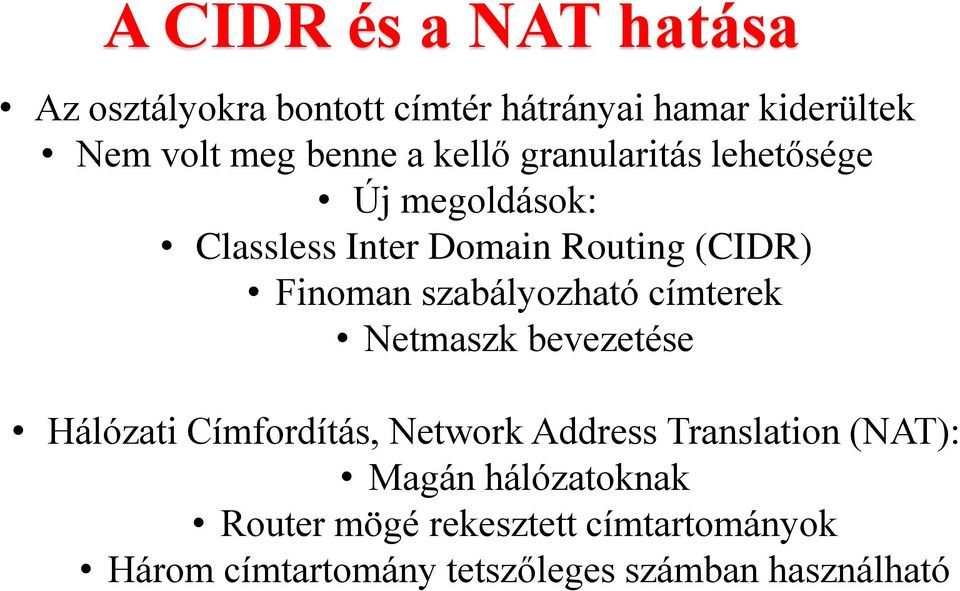

20 A CIDR és a NAT hatása Az osztályokra bontott címtér hátrányai hamar kiderültek Nem volt meg benne a kellő granularitás lehetősége Új megoldások: Classless Inter Domain Routing (CIDR) Finoman szabályozható címterek Netmaszk bevezetése Hálózati Címfordítás, Network Address Translation (NAT): Magán hálózatoknak Router mögé rekesztett címtartományok Három címtartomány tetszőleges számban használható

szabályozható címterek Netmaszk bevezetése Hálózati Címfordítás, Network Address Translation (NAT):

21 jún.88 dec.88 jún.89 dec.89 jún.90 dec.90 jún.91 dec.91 jún.92 dec.92 jún.93 dec.93 jún.94 dec.94 jún.95 dec.95 jún.96 dec.96 jún.97 dec.97 jún.98 dec.98 jún.99 dec.99 A CIDR és a NAT hatása Már akkor is látszott, hogy íg sem lesz örökké elegendő cím Becsült statisztika CIDR/NAT nélkül A CIDR telepítési időszaka

22 A címtartományok kimerülése Oka: Elégtelen méretezés több évtizeddel ezelőtt Súlyosbító körülmények: Alacsony hatékonyságú címhasználat Demográfiai tényezők Állandó kapcsolatot biztosító hozzáférések Mobil eszközök Virtualizáció: több rendszer egy hardveren Enyhítő körülmények: CIDR NAT Virtuális tárhelyek név alapján kihelyezve RIR-ek szigorúbb kiosztási szabályai Nagy, nem használt címterek visszavétele

A címtartományok kimerülése A RIR-eknél még találhatóak szabad címtartományok Ezek száma folyamatosan csökken Megjelenik a RIR-shopping : az

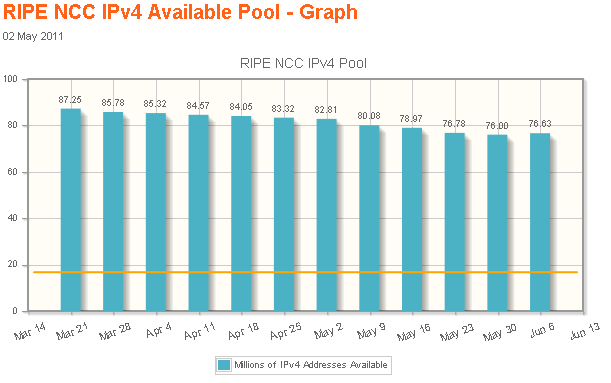

23 A címtartományok kimerülése A RIR-eknél még találhatóak szabad címtartományok Ezek száma folyamatosan csökken Megjelenik a RIR-shopping : az egyes RIR-ek egymástól is vásárolnak címtereket Multinacionális cégek is bespájzolnak : Microsoft 13$/IP áron vásárolt tartományt márciusban

24 Hogyan tovább? Don t panic! by Douglas Adams A probléma megoldásán már 1993-ban elkezdtek gondolkozni 1998-ra meg is született a szabványos megoldás: Internet Protocol version 6 IETF RFC2460 A kezdeti nagy remények után, részben a CIDR és NAT működése miatt az IPv6 háttérbe szorult A színfalak mögött azonban gőzerővel folyt a protokol fejlesztése: IPv6 protocol stack kifejlesztése, tesztelése Jelentősebb projektek: KAME, Nautilus6, Tipster6 (magyar) A BME-MIK is kivette részét az IPv6 alapú technológiák tesztelésében (Pl.: IST-ANEMONE és ICT-OPTIMIX)

25 A jövő A jövőben hosszabb tesztidőszakok jönnek A világ Internet felhasználói és szolgáltatói fokozatosan állhatnak át az IPv6-ra Az IPv4 és IPv6 együttélését körülbelül 20 évre becsülik Ezen időszak alatt a két protokoll közötti átjárást is meg kell oldani

26 Bibliográfia A. Tanenbaum : Számítógéphálózatok., III kiadás, Bp., Panem Könyvkiadó, oldal
