1 MAC címek (fizikai címek) Hálózati eszközök egyedi azonosítója, amit az adatkapcsolati réteg MAC alrétege használ Gyárilag adott, általában ROM-ban vagy firmware-ben tárolt érték (gyakorlatilag felülbírálható) IEEE általi kiosztás (Extended Unique Identifier) : EUI-48, kb. 280 trillió egyedi cím EUI-64, IPv6 hálózatokhoz A címek lehetnek: Globálisan egyedi (globally unique) OUI (3 byte, gyártó azonosítója + 2 jelzőbit) NIC (3 byte, minden eszközben egyedi) Helyileg kezelt (locally administered) Nincsen OUI azonosító benne

MAC címek (fizikai címek) Unicast: egy címzett Multicast: csoportnak, feliratkozás alapján veszik Broadcast: FF:FF:FF:FF:FF:FF, mindenki veszi Jelölés: 01-23-45-67-89-AB

2 MAC címek (fizikai címek) Unicast: egy címzett Multicast: csoportnak, feliratkozás alapján veszik Broadcast: FF:FF:FF:FF:FF:FF, mindenki veszi Jelölés: AB 01:23:45:67:89:AB Promiscuos mód: minden keretet vétele (diagnosztika, lopás!, virtualizáció) Hivatalos OUI kiosztás:

01-23-45-67-89-AB 01:23:45:67:89:AB Promiscuos mód: minden keretet vétele

3 IEEE 802-es szabványok LAN-ok definiálása az alsó két réteg szintjén 802.1: útvonalválasztás, hidak, hálózatközti kommunikáció, menedzsment 802.2: LLC, adatkeretek hibakezelése és folyamatvezérlése 802.3: Ethernet LAN (CSMA/CD) 802.4: Token bus 802.5: Token ring : Wireless LAN : Wireless PAN (pl. Bluetooth, Wireless USB) : Szélessávú vezetéknélküli MAN (pl. WiMAX) : Wireless Regional Area Network (kihasználatlan TV sávok használata PMP jellegű átvitelre)

2: LLC, adatkeretek hibakezelése és folyamatvezérlése 802.3: Ethernet LAN (CSMA/CD) 802.4: Token bus 802.

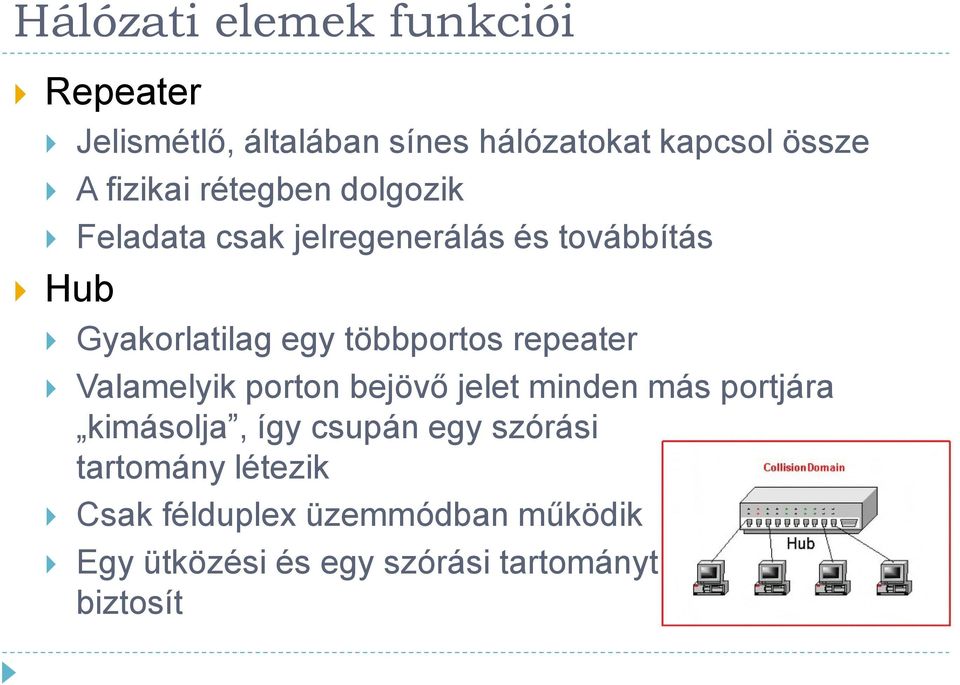

4 Repeater Jelismétlő, általában sínes hálózatokat kapcsol össze A fizikai rétegben dolgozik Feladata csak jelregenerálás és továbbítás Hub Gyakorlatilag egy többportos repeater Valamelyik porton bejövő jelet minden más portjára kimásolja, így csupán egy szórási tartomány létezik Csak félduplex üzemmódban működik Egy ütközési és egy szórási tartományt biztosít

repeater Valamelyik porton bejövő jelet minden más portjára kimásolja, így csupán egy

5 Bridge (1980) Csomagtovábbító eszköz hálózati szegmensek között Az adatkapcsolati rétegben dolgozik Elérhető eszközök kezdeti feltérképezése elárasztással, összerendelési táblázat építése, majd ez alapján csomag továbbítása adott portra vagy portokra, vagy eldobás Előnyei Ütközési tartományok szétválasztása Sávszélesség-gazdálkodás javítása Hátrányai Szórási tartományok változatlanul maradnak Késleltetések a feldolgozás miatt Összetett hálózatokban hurkok kialakulásának veszélye (de pl. STP megszüntetheti)

vagy eldobás Előnyei Ütközési tartományok szétválasztása Sávszélesség-gazdálkodás javítása Hátrányai Szórási tartományok

6 Switch (1989) Gyakorlatilag egy több portos bridge Csak a keret fejlécét vizsgálja meg, így gyorsabb (erről később bővebben) Már célhardvert (ASIC) használ a kerettovábbításra Minden port egy külön ütközési tartományt alkot, így lehetővé válik a full-duplex üzemmód Egy szórási tartomány marad A hub után a host-ok és az adott switch port már csak félduplex módban működnek

port egy külön ütközési tartományt alkot, így lehetővé válik a full-duplex üzemmód Egy

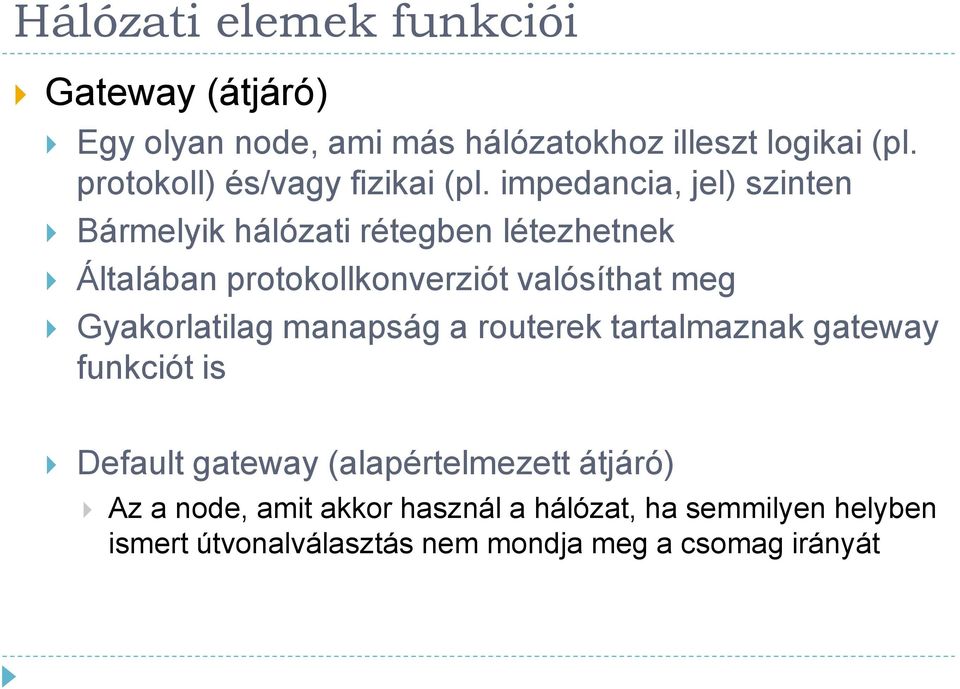

7 Gateway (átjáró) Egy olyan node, ami más hálózatokhoz illeszt logikai (pl. protokoll) és/vagy fizikai (pl. impedancia, jel) szinten Bármelyik hálózati rétegben létezhetnek Általában protokollkonverziót valósíthat meg Gyakorlatilag manapság a routerek tartalmaznak gateway funkciót is Default gateway (alapértelmezett átjáró) Az a node, amit akkor használ a hálózat, ha semmilyen helyben ismert útvonalválasztás nem mondja meg a csomag irányát

Gyakorlatilag manapság a routerek tartalmaznak gateway funkciót is Default gateway (alapértelmezett átjáró) Az

8 Router (forgalomirányító) Kettő vagy több távközlési hálózat között az adatcsomagok továbbítását végzi (interconnected networks, azaz internet, de ez nem maga az Internet!) Beolvassa a csomagot, és annak célja, valamint az irányítási szabályai alapján a megfelelő hálózatba továbbítja vagy éppen eldobja azt Ennek megfelelően a hálózati rétegben dolgozik Az irányítási szabályokat routing protokollokkal cserélik ki egymással, a hálózat állapotától is függően (lásd később) Régen csak szoftveres, manapság jelentős teljesítményű célhardveres megvalósítások is léteznek Több ütközési és szórási tartományra osztja a hálózatot

) Beolvassa a csomagot, és annak célja, valamint az irányítási szabályai alapján a megfelelő hálózatba továbbítja vagy éppen eldobja azt Ennek megfelelően
