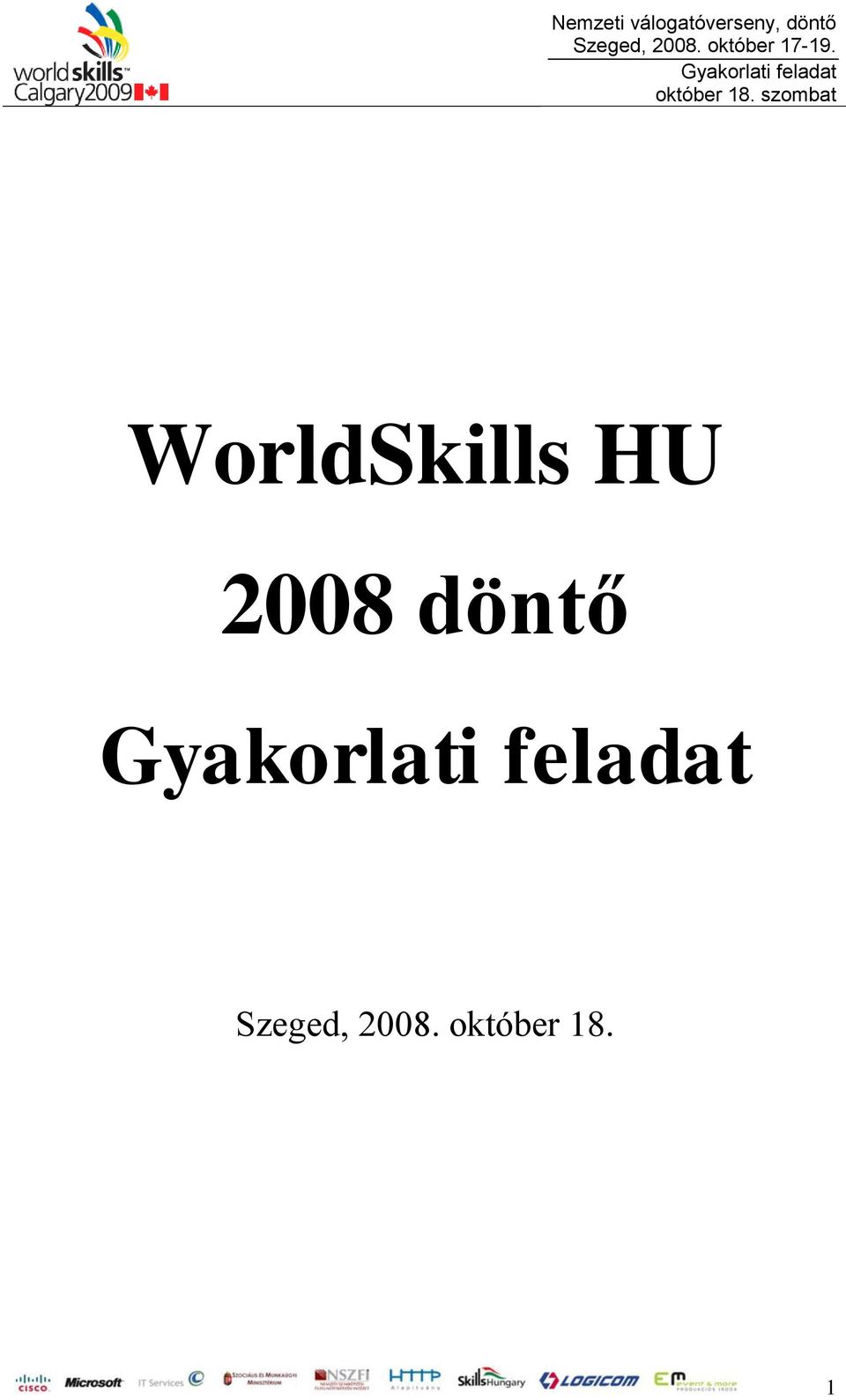

1 WorldSkills HU 2008 döntő Szeged, október 18. 1

2 Szükségesek: Linux dokumentációk: Felhasználók kezelése SSH szerver SQUID proxy Windows dokumentációk: Rendszerfelügyelet rendszergazdáknak (pdf formátumban) Cisco dokumentáció: OSPF_NAT_howto Szoftverek: DEBIAN DVD 1-3 (ISO fájlban) Windows 2003 R2 CD 1-2 (ISO fájlban) és telepítőkód Virtual PC 2007 Putty A cégről szóló dokumentációk, képek (MS formátumban) Office 2007, telepítve a gazda gépeken Adobe Acrobat PDF olvasó program Eszközök: Krimpelő, vágó, csupaszoló 3 m kábel, 6 RJ 45 csatlakozó Kábelteszter Egyéb: Címkézéshez szükséges cédulák és íróeszköz (pl. alkoholos filc) vlsm_sablon.xlsx 2

3 Feladat Ön egy nemzetközi vállalat most induló hazai leányvállalatának vezető rendszergazdája. A cég pontos igényfelmérés nyomán meghatározta a számítógépes hálózattal szemben támasztott követelményeket. A nemzetközi anyavállalat hálózati támogató részlege elkészítette a hazai vállalat hálózattervét és körvonalazta a megvalósítandó szolgáltatásokat. Kezdetben egy budapesti központi telephely mellett három másik városban, Szegeden, Nyíregyházán és Győrben fog a cég helyi irodákat létrehozni. Az ön feladta a hálózatkiépítés első ütemének megvalósítása, mely a budapesti központi hálózat és az elsőként megvalósuló szegedi telephely hálózatának kiépítése, konfigurálása, szolgáltatásainak beállítása. A nyíregyházi és a győri telephely kiépítése ebben a szakaszban nem feladata, de a budapesti hálózatban a csatlakozásokat elő kell készítenie. Topológia 3

4 A központi hálózatban található egy forgalomirányító, amelynek a feladata a központi hálózat forgalmának szabályozása, és a kapcsolat biztosítása a telephelyek között. Ez a forgalomirányító tartja a kapcsolatot az internet-szolgálatatóval is. Az itt kialakított szerverfarmban található a vállalat nyilvános webszervere (D1). Itt található egy adminisztrációs célokat szolgáló munkaállomás is (A1). Ennek segítségével lehet adminisztrálni a vállalat szervereit. A további telephelyeket az SW-Bp kapcsoló megfelelő Ethernet portjaira kapcsolják majd Metro Ethernet technológiát alkalmazva. A szegedi telephely esetén a kapcsolatot létre kell hoznia, de a másik két telephely kapcsolatának kiépítése egy későbbi ütemben, azzal most nem kell foglalkoznia. A telephelyeken Windows operációs rendszert futtató munkaállomásokat követelnek meg a kapott tervek, valamint Windows Server 2003 R2-t telephelyi kiszolgáló szerverként. A telephelyi forgalmat az R-Szeged forgalomirányító kezeli. A hálózat megvalósításához az alábbi eszközök állnak rendelkezésére: Két forgalomirányító, amelyből az egyik a budapesti központi hálózatban, a másik a szegedi telephelyi hálózatban használandó fel. Két darab Cisco Catalyst 2960-as típusú kapcsoló, amelyből az egyik a budapesti központi hálózatban, a másik a szegedi telephelyi hálózatban használandó fel. Egy Dell Optiplex GX280, 1GB memóriával és 1 hálózati kártyával, angol nyelvű Windows XP SP3 operációs rendszerrel. Ezen a gépen VirtualPC segítségével kell a telephelyi intranetet megvalósító Windows Servert telepíteni (W1). Egy Dell Optiplex GB memóriával és két hálózati kártyával, angol nyelvű Windows XP SP3 operációs rendszerrel. Ezen a gépen három virtuális gépet kell futtatnia. o Az egyik virtuális gép egy előtelepített angol nyelvű Windows XP SP3-at tartalmaz (H1). Ez a gazdagép alaplapra integrált hálózati kártyáján keresztül csatlakoztatva kell telephelyi munkaállomásként üzemeltetni. o A második virtuális gépre kell telepítenie a Debian Linuxot, amely a vállalat nyilvános webszerverét fogja futtatni (D1). Ez a virtuális gép a gazda PC másik hálózati kártyáját használja. 4

5 o A harmadik virtuális gép ugyanezen a hálózati kártyán kommunikáló előtelepített nyelvű Windows XP SP3-at tartalmaz (A1). Mindhárom virtuális gép számára 512 MB memória van beállítva! A feladatok megoldását a továbbiakban leírtaknak megfelelően adminisztrálni kell. Tegye lehetővé, hogy az elkészített adminisztrációs állományokat a helyi intranet hálózatában működő W1 webszerverről lehessen elérni hivatkozással. Hálózat-adminisztrátori feladatok A cég az internet felé egy /26-os alhálózati maszkkal rendelkező IP-tartományt kap. Ezt a rendszer telepítésekor kérje az ISP helyi képviselőjétől! Mielőtt a hálózatok kiépítését elkezdené, átfogó IP-címzési sémát kell készítenie. A vállalat elvárásai a következők: o A budapesti központ és a vidéki telephelyek között pont-pont kapcsolatot kell létesítenie, a publikus IP címeket használva. o A budapesti központ és a telephelyek számára egymástól elválasztott forgalmú hálózatokat kell kialakítani. Az egyes telephelyek legfeljebb eszközzel fognak üzemelni. A munkaállomások internetes forgalmát a telephelyi forgalomirányítón megvalósított címfordítás segítségével oldja meg, telephelyenként 4 4 publikus IP címet felhasználva! o A vállalat munkatársait a céges hálózaton és az ügyfeleket az interneten keresztül egyaránt kiszolgáló vállalati szerver-farmot a budapesti központon belül, de 5

6 szintén egy külön hálózatban kell elhelyezni. A szerver-farmot úgy tervezze, hogy a későbbiekben legfeljebb 10 szerver fog itt publikus feladatokat ellátni. Ezek az eszközök biztonsági okokból az internet felől csak címfordítás segítségével legyenek elérhetők! o A forgalomirányítók és a kapcsolók a saját telephelyi vagy központi hálózatukon belül legyenek IP címmel elérhetőek, és telnet segítségével menedzselhetőek. o A W1 szerver legyen a teljes vállalati hálózaton belül távoli asztali kapcsolattal elérhető! A távoli asztali kapcsolat a 3389-es TCP porton keresztül érhető el. o A szerverfarmon elhelyezett munkaállomásról (A1) a telephelyek szervereit távoli asztali kapcsolattal lehessen adminisztrálni. Erről a gépről a telephelyek és az internet felé egyéb forgalom ne legyen engedélyezett. Készítsen egy állományt IP.DOCX néven, amiben a hálózat IP címeinek kiosztását írja le! Ebben részletezze a nyilvános IP címtartomány kiosztását és a belső hálózat privát címeinek kiosztását! A rendelkezésre álló eszközök sajnos kevésnek bizonyultak. Készítse el a hiányzó egy darab egyenes kötésű kábelt. A későbbi hibakeresés megkönnyítése végett címkézze fel a letesztelt kábelét saját nevével! Csatlakoztassa össze a topológia alapján a hálózatában található eszközöket! A budapesti R-Budapest router internet hozzáférését az ISP helyi képviselőjével egyeztetett módon egy UTP kábel segítségével csatlakoztassa az ISP kapcsolójához! Konfigurációfelügyeleti célokból címkézzen fel minden hálózati eszközt. A címke- és portkiosztást rögzítse a CIMKEZES_PORTKIOSZTAS.DOCX állományban. A hálózatán belül egyterületű OSPF forgalomirányítást használjon. Indítsa el az egyterületű OSPF hálózati forgalomirányítást a 10-es területazonosítót használva. Biztonsági okokból használjon MD5 hitelesítést canada jelszóval! Állítsa be, hogy a DR mindenképpen a központi hálózat forgalomirányítója legyen! Ezek megvalósításának menetét rögzítse a ROUTING.DOCX fájlban. A vállalati menedzsment az anyavállalat IT security vizsgálata alapján a következő biztonsági követelményeket támasztotta a hálózattal szemben: o A vállalati hálózaton kívülről D1-nek csak bizonyos szolgáltatásai érhetők el. (SSH, WEB). A vállalati hálózaton belüli telephelyi szerverekről a telnet elérést is mindenképpen engedélyezze. 6

7 o Minden forgalomirányító és az összes kapcsoló legyen távolról virtuális terminálon keresztül elérhető a saját hálózatán belül. Mind a távoli, mind a helyi bejelentkezéshez használatos jelszavak titkosítva kerüljenek tárolásra a konfigurációs állományokban. A jelszavakat jól azonosítható módon rögzítse a PASSWORDS.DOCX állományban! o A budapesti hálózat SW kapcsolóján port biztonság beállításával érje el, hogy csak a szerverfarmon lévő eszközök tudjanak a számukra kiosztott portokra felcsatlakozni. (Ügyeljen arra, hogy a virtuális gépek használata miatt, egy porton több fizikai cím is megjelenik!) Konfigurálja az eszközöket a kívánt hálózati forgalomnak megfelelően! Windows adminisztrátori feladatok A hálózati infrastruktúra sikeres kiépítése után a szegedi telephely intranet szolgáltatásait nyújtó Windows szerver telepítésével és konfigurálásával folytathatja digitális küldetését: telepítse W1-re (VirtualPC-n) a Windows 2003 R2 szerver operációs rendszert! A hálózattelepítési terv első üteme a név és címfeloldások kapcsán egyelőre csak a telephelyek belső működésére koncentrál, a külső (D1-en alapuló) publikus névfeloldást később fogják megvalósítani. A szegedi telephelyen Windows-, tartományi-, és címtáralapú név- és címkezeléseket terveznek, és ezek mindegyikét a W1 szerveren futó szolgáltatásokkal szeretnék megvalósítani (WINS, DNS, AD). Telepítse a kívánt név- és címkezelő szerverszolgáltatásokat, és ezáltal hozza létre a SZEGED.LOCAL tartományt, majd léptesse be ebbe a H1 (VirtualPC-n futó) munkaállomást! A konfigurálás e korai fázisában a terv mindössze néhány felhasználókkal kapcsolatos objektum elkészítését követeli meg, mivel ezek most még csak a tesztelés folyamatában játszanak szerepet: o Hozzon létre egy SZUS szervezeti egységet! Ebben hozzon létre egy GUSERS csoportot és egy USER1 felhasználót! A felhasználó legyen a csoport tagja! o Hozzon létre egy SZADM szervezeti egységet! Ebben hozzon létre egy GADMINS csoportot és egy ADMIN1 felhasználót! A felhasználó legyen a csoport tagja! 7

8 Minden objektumra, amennyiben az igényli, ugyanazt a Passw0rd jelszót állítsa be! Mivel a W1 szerver egyik legalapvetőbb szolgáltatásaként a terv a fájlszerver szolgáltatást jelölte meg, hozzon létre W1-en egy C:\HOME mappát, és azon belül az ADMIN1 és USER1 felhasználók számára saját mappát. Ossza meg a HOME mappát, majd érje el, hogy hálózati hozzáférés estén a következő jogosultságok legyenek érvényesek: o ADMIN1 tudjon írni és olvasni, valamint jogosultságokat is állítani a két létrehozott mappában. o USER1 a saját mappájával legyen képes írási és olvasási műveleteket végezni, viszont ADMIN1 mappájának a tartalmát ne tudja se írni se olvasni. Engedélyezze a szerveren a Távoli asztal szolgáltatást távfelügyeleti célokra! Ehhez kövesse az alábbi lépéssort: Control Panel/System/Remote/Remote Desktop/Allow users to connect remotely to this computer Ugyanezen a panelen vegye fel a Select Remote Users lehetőséggel a jelenleg használt rendszergazda fiókot! A belső telephelyi kommunikáció legkézenfekvőbb formájaként a hálózattelepítési terv egy csoportmunkát támogató szolgáltatáscsomag installálását írja elő. Ennek első lépéseként egy Web szervert kell feltelepítenie: o Telepítse fel, majd indítsa el az IIS szolgáltatás részeként működő web szolgáltatást. Hozza létre a dokumentumok virtuális mappát! Helyezze el ebben a korábban létrehozott és a későbbiekben létrehozandó dokumentumait! A jövőbeli konfigurációs feladatok egyszerűsítése végett a vállalat menedzsmentje az automatikus hoszt konfigurációt szorgalmazza. Erre a legnagyobb szükség a telephelyek alhálózataiban lesz, mivel várhatóan a későbbi megvalósítási ütemekben az itt található munkaállomások száma fog jelentősen nőni. o Telepítse fel a megfelelő szolgáltatást, amely segítségével a szegedi alhálózat címeit automatikusan tudja kiosztani. o Az automatikusan kiosztott adatok között DNS- és WINS-szerverként a Windows Server 2003 R2-t adja meg! o A IP-címeket a későbbiekben telepítendő IP telefonok számára tartsa fenn, ezeket ne ossza ki. 8

9 o A 00-1C B-10 MAC-című laptop mindig a címet használja! Az IT security vizsgálat különös figyelmet fordított a katasztrófa utáni helyreállítás forgatókönyvének kidolgozására. A forgatókönyv a következő feladatokat határozza meg: o Hozzon létre a rendszerpartíció gyökerében egy ADbackup mappát! Mentse a címtár adatbázisát AD néven! o Telepítse fel a helyreállítási konzolt! Ez a rendszerindítási menüben jelenjen meg! o A szerver egy esetleges rendszerhiba esetén ha leáll ne induljon automatikusan újra! Hibakeresési információként ilyenkor a kernel memóriaképét mentse az alapértelmezett állományba! o Állítson be időzített rendszermentést, amelynek segítségével naponta a rendszerpartíció REGbackup mappájába elmenti az aktuális rendszerleíró adatbázist! A H1 kliensen állítsa be, hogy a D1 szerver legyen a proxy! A beállításoknál vegye figyelembe a következő telepítési részben írtakat! LINUX adminisztrátori feladatok A hálózattelepítési terv első ütemének végső szakaszában a nyílt forráskódú rendszer telepítését és konfigurálását kell elvégeznie: telepítse fel a D1-re a publikus szolgáltatásokat nyújtó DEBIAN LINUX szervert! (Amennyiben szükségesnek tartja, telepíthet rá tetszőleges grafikus ablakkezelő rendszert is, de VPC-n legfeljebb 16 bites színmélységet használjon!) Majd fel kell telepítenie és konfigurálnia a publikus szolgáltatásokat! 9

10 Hozza létre értelemszerűen a következő felhasználói objektumokat, amelyek segítségével a telephelyi felhasználók a következő ütemben feltelepítendő levelezési szolgáltatást majd el fogják tudni érni: Csoport USERS ADMINS Felhasználó USER1, USER2 ADMIN1, ADMIN2 Minden jelszó legyen azonos, és ezt a jelszót is rögzítse jól azonosítható módon a PASSWORDS.DOCX állományba! A D1 szerver távoli felügyeletének céljából telepítse fel és konfigurálja az SSH szolgáltatást úgy, hogy az 512 bites titkosítást használjon. H1 klienséről a putty program segítségével ellenőrizheti konfigurációjának helyességét. A szegedi alhálózat Internet hozzáférésének megvalósításához telepítse fel és konfigurálja a SQUID szervert a következők szerint: o 8081-es port használata. o Csak az IRODA-hálózatból fogad el kéréseket. o Kérjen felhasználói azonosítást! A telephely legfontosabb publikus szolgáltatása az a Web portál rendszer, mely a vállalat működését mutatja be. Ennek megvalósításához telepítse fel az Apache webszervert! Press any key to continue or other key to cancel! 10
