1 MÉRÉSI JEGYZŐKÖNYV Kommunikációs rendszerek programozása (NGB_TA024_1) 6. mérés
2 Mérőcsoport száma: 4 A mérés időpontja: A mérőcsoport tagjai: Név Bőti Tamás Budai Tamás Németh Zsolt NEPTUN kód ACBKJV JFQCIK EVDQ71 A méréshez használt eszközök: 1 PC (fekete0) 4 db CAT5 PATCH és kábel 1db soros porti programozó kábel 2db Cisco 7910 VoIP telefon 1db Cisco 7960 VoIP telefon 1db SIEMENS analóg telefon

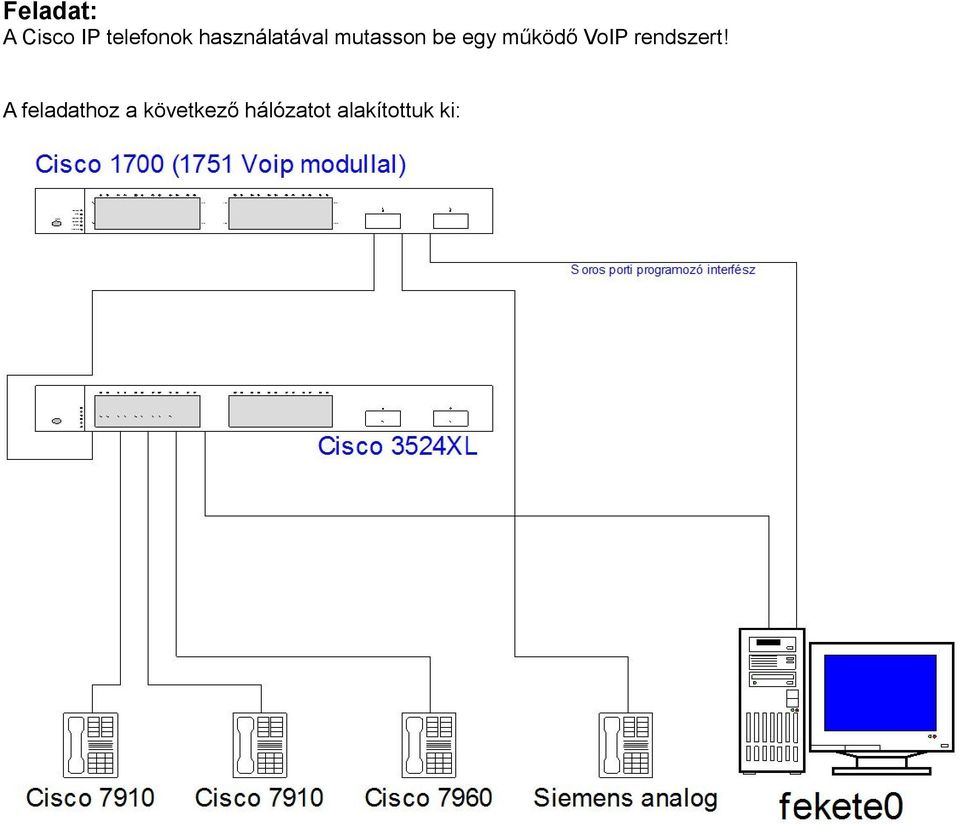

3 Feladat: A Cisco IP telefonok használatával mutasson be egy működő VoIP rendszert A feladathoz a következő hálózatot alakítottuk ki:
4 Feladat: 1. Kösse össze a telefonokat (két 7910-es, egy 7960-as IP telefont, egy analóg telefont és a 1751-V VoIP routert) és konfigurálja a routert az alábbiak szerint: a) Az IP címeket a 10.1.x.0/24 tartományból válassza, ahol x a csoport azonosítója b) A router IP címe a legelső érvényes IP cím legyen az IP címtartományban. c) A telefonok DHCP-vel kapjanak IP címet a 10.1.x.50/ x.100/24 tartományból. d) Az IP telefonok hívószáma 1x01, 1x02 stb. legyen, ahol x a csoport azonosítója. e) Az analóg telefon hívószáma 2x01 legyen, ahol x a csoport azonosítója. Az eszközök korlátozott száma miatt a mérést az 1. csoporttal közösen végeztük. Az IP címeket a /24 tartományból választottuk. A Router IP címe így: /24 A telefonok DHCP-vel kaptak IP címet a / /24 tartományból. A telefonok hívószámai: 1101, 1102, 1103 és Először (a korábbiakban tanult módon) a 3524 switch-en állítottuk be, hogy a telefonjaink és a router egy vlan-ba kerüljön, illetve a portok sebesség és duplexitás beállítását is elvégeztük: A 3524 XL switchet a laborhálón keresztül terminálon konfiguráltuk: Trying Connected to Escape character is '^]'. User Access Verification Password: 3524XL>enable 3524XL# 3524XL#conf t 3524XL(config)#interface fastethernet 0/ XL(config-if)#switchport access vlan XL(config-if)#speed XL(config-if)#duplex half 3524XL(config-if)#end 3524XL(config)#interface fastethernet 0/ XL(config-if)#switchport access vlan XL(config-if)#speed XL(config-if)#duplex half 3524XL(config-if)#end 3524XL(config)#interface fastethernet 0/ XL(config-if)#switchport access vlan XL(config-if)#speed XL(config-if)#duplex half 3524XL(config-if)#end 3524XL(config)#interface fastethernet 0/ XL(config-if)#switchport access vlan XL(config-if)#speed XL(config-if)#duplex half 3524XL(config-if)#end 3524XL(config)#exit
5 A switch beállítása után következhetett a router beállítása. A routert beállítását soros porton keresztül terminálon végeztük: Router#conf t Router(config)#interface fastethernet 0/0 Router(config-if)#ip address Router(config-if)#exit Router(config)#ip dhcp pool 1 Router(dhcp-config)#network /24 Router(dhcp-config)#option 150 ip Router(dhcp-config)#default-router Router(dhcp-config)#exit Router(config)#service dhcp Router(config)#ip dhcp excluded-address Router(config)#ip dhcp excluded-address Router(config)#telephony-service Router(config-telephony)#ip source-address port 2000 any-match Router(config-telephony)#max-ephones 24 Router(config-telephony)#max-dn 48 Router(config-telephony)#load 7910 P004G302 Router(config-telephony)#load P003G302 Router(config-telephony)#exit Router(config)#tftp-server flash:p003g302.bin Router(config)#tftp-server flash:p004g302.bin Router(config)#tftp-server flash:sepdefault.cnf Router(config)#tftp-server flash:xmldefault.cnf.xml Router(config)#dial-peer voice 400 Router(config-dial-peer)#destination-pattern 2101 Router(config-dial-peer)#port 2/0 Router(config-dial-peer)#exit Router(config)# Router(config)#ephone-dn 1 Router(config-ephone-dn)#number 1101 Router(config-ephone-dn)#name egyes Router(config-ephone-dn)#exit Router(config)#ephone-dn 2 Router(config-ephone-dn)#number 1102 Router(config-ephone-dn)#name kettes Router(config-ephone-dn)#exit Router(config)#ephone-dn 3 Router(config-ephone-dn)#number 1103 Router(config-ephone-dn)#name fonok Router(config-ephone-dn)#exit Router(config)#ephone-dn 4 Router(config-ephone-dn)#number 1104 Router(config-ephone-dn)#name fonok2 Router(config-ephone-dn)#exit Router(config)#ephone 1 Router(config-ephone)#mac-address EEA.50B2 Router(config-ephone)#button 1:1 Router(config-ephone)#exit Router(config)#ephone 2 Router(config-ephone)#mac-address EEA.5111 Router(config-ephone)#button 1:2 Router(config-ephone)#exit Router(config)#ephone 3 Router(config-ephone)#mac-address B6F8 Router(config-ephone)#button 1:3 2:4 Router(config-ephone)#exit
6 Router(config)#telephony-service Router(config-telephony)#reset all Router(config)#exit Router#wr mem Itt látható, hogy egy kicsit előre dolgoztunk és a 3-as (azaz a főnök) telefonhoz hozzárendeltünk még egy hívószámot (1104)is. Ellenőriztük a beállításokat: Building configuration... Current configuration : 2028 bytes version 12.4 service timestamps debug datetime msec service timestamps log datetime msec no service password-encryption hostname Router boot-start-marker boot-end-marker no aaa new-model voice-card 2 voice-card 3 ip cef no ip dhcp use vrf connected ip dhcp excluded-address ip dhcp excluded-address ip dhcp pool 1 network option 150 ip default-router username admin password 0 admin interface Ethernet0/0 no ip address half-duplex interface FastEthernet0/0 ip address speed 10 half-duplex interface Ethernet1/0 no ip address shutdown half-duplex ip forward-protocol nd no ip http server
7 no ip http secure-server tftp-server flash:p003g302.bin tftp-server flash:p004g302.bin tftp-server flash:sepdefault.cnf tftp-server flash:xmldefault.cnf.xml control-plane voice-port 2/0 voice-port 2/1 voice-port 3/0 voice-port 3/1 dial-peer voice 1 pots destination-pattern port 3/1 dial-peer voice 400 pots destination-pattern 2101 port 2/0 telephony-service load 7910 P004G302 load P003G302 max-ephones 24 max-dn 48 ip source-address port 2000 create cnf-files version-stamp Jan :00:00 max-conferences 3 gain -6 ephone-dn 1 number 1101 name egyes ephone-dn 2 number 1102 name kettes ephone-dn 3 number 1103 name fonok ephone-dn 4 number 1104 ephone 1 mac-address EEA.50B2 button 1:1 ephone 2 mac-address EEA.5111 button 1:2
8 ephone 3 mac-address B6F8 button 1:3 2:4 ephone 4 line con 0 line aux 0 line vty 0 4 login end A beállítások elvégzése után újraindítottuk a telefonokat (a PoE miatt csak a hálózati kábelt kellett kihúzni és újra bedugni), majd megvártuk amíg bebootolnak és letöltik a konfigurációs állományaikat a routerről. Ezután a router dhcp segítségével IP címeket osztott a telefonoknak. A telefonok megkapták hívószámaikat és készen álltak a használatra: Kipróbáltuk és minden irányból minden irányban működött a telefonálás.

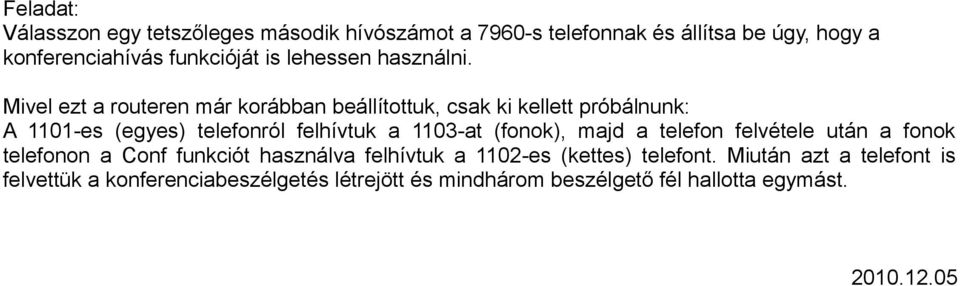

9 Feladat: Válasszon egy tetszőleges második hívószámot a 7960-s telefonnak és állítsa be úgy, hogy a konferenciahívás funkcióját is lehessen használni. Mivel ezt a routeren már korábban beállítottuk, csak ki kellett próbálnunk: A 1101-es (egyes) telefonról felhívtuk a 1103-at (fonok), majd a telefon felvétele után a fonok telefonon a Conf funkciót használva felhívtuk a 1102-es (kettes) telefont. Miután azt a telefont is felvettük a konferenciabeszélgetés létrejött és mindhárom beszélgető fél hallotta egymást
