SZIP elektronikusan feldolgozott tervezési és riport dokumentumok

Átírás

1 SZIP elektronikusan feldolgozott tervezési és riport dokumentumok Németh László operatív vezérigazgató helyettes

2 Célok és azokat szolgáló adatok 2

3 Elektronikus adatfeldolgozás forrásdokumentumai Az MKTK, KTK, JMKTK és JKTK tervek formátuma azonos a pályázat terv formátumával. Elkészítése ugyanazon AutoCAD plugin használatával történik.

4 AutoCAD plugin - Modell Entitás = Réteg Entitás Igényhely Előfizetői elosztó pont VDSL DSLAM előfizetői elosztó pont GPON Splitter előfizetői elosztó pont HFC ONU előfizetői elosztó pont Kötés/elágazási pont Hozzáférési (elérési hálózati) csomópont (PoP) Település hálózati főelosztó pont (PoP) Gerinc hálózati csatlakozási pont Léges helyi szakasz Földalatti helyi szakasz Bérelt helyi kapcsolat Léges helyközi szakasz Földalatti helyközi szakasz Bérelt helyközi kapcsolat Réteg 01_Igenyhely 02_Elofizetoi_eloszto_pont 03_DSLAM 04_Splitter 05_ONU 06_Kotes_elagazasi_pont 07_Hozzaferesi_csomopont_(PoP) 08_Telepules_halozati_foeloszto_pont_(PoP) 09_Gerinc_halozati_csatlak ozasi_pont 10_Leges_helyi_szakasz 11_Foldalatti_helyi_szakasz 12_Berelt_helyi_kapcsola t 13_Leges_helykozi_szakasz 14_Foldalatti_helykozi_szakasz 15_Berelt_helykozi_kapcsolat Paraméter = Extended Data

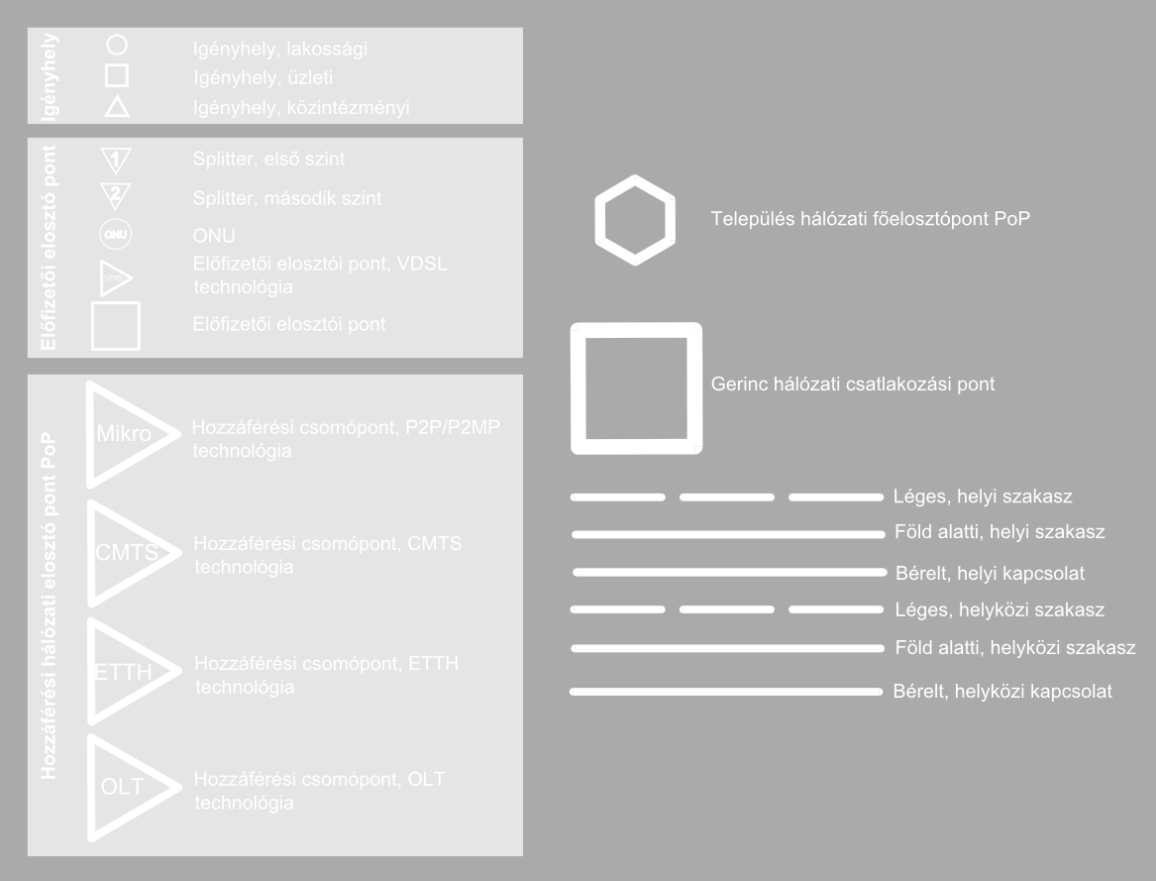

5 AutoCAD plugin - Jelkészlet Entitás formai megjelenése (független a feldolgozhatóságtól)

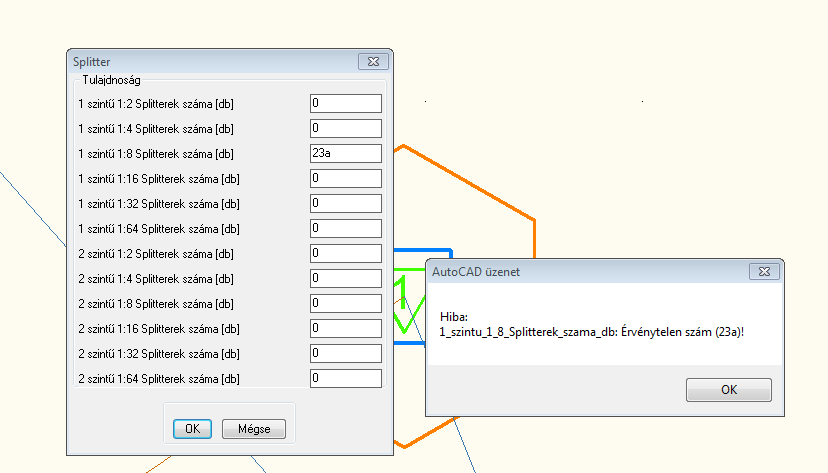

6 AutoCAD plugin - Használat Beépülő modul az Extended Data információk szerkesztésére dialógus ablakok használatával Bevitt értékek alap ellenőrzése CSV export és import funkció

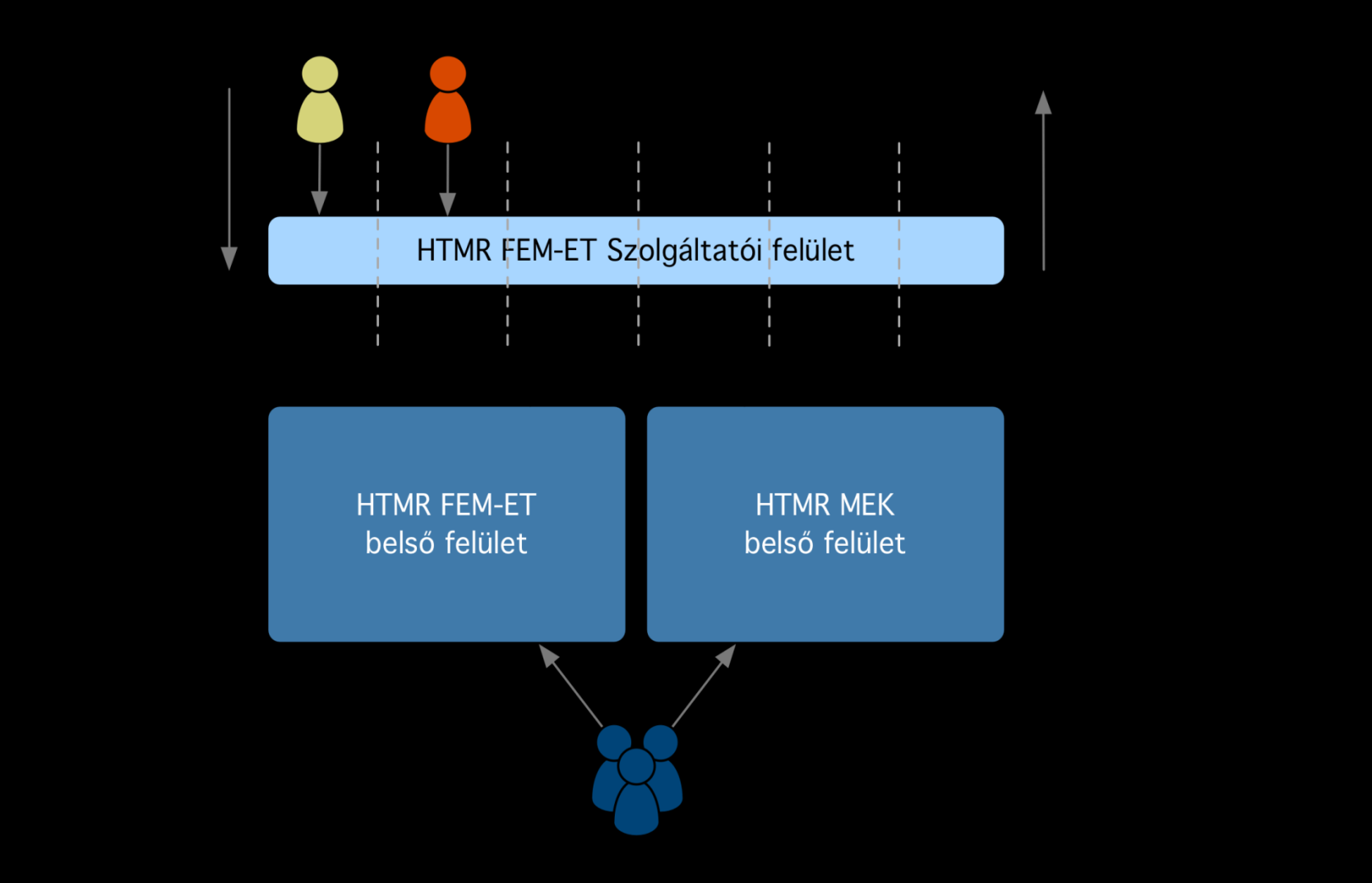

7 HTMR pályázói felületek és háttérrendszerek 7

8 HTMR elektronikus adatfeldolgozás folyamata Az elektronikus feldolgozás folyamata és általános jellemzői: minden kommunikáció a FEM-ET Szolgáltatói felületen történik a nyertes szolgáltatókkal minden feltöltött dokumentum automatikus formai és tartalmi ellenőrzésen megy át minden ellenőrzésről részletes PDF riport készül, amely tartalmazza az ellenőrzési lépések és a teljes ellenőrzés eredményét az előrehaladási riportok elkészítéséhez a rendszer sablont készít, amelyet változás esetén frissít (riport elemek változása, elemek aktuális státuszának változása, ) 8

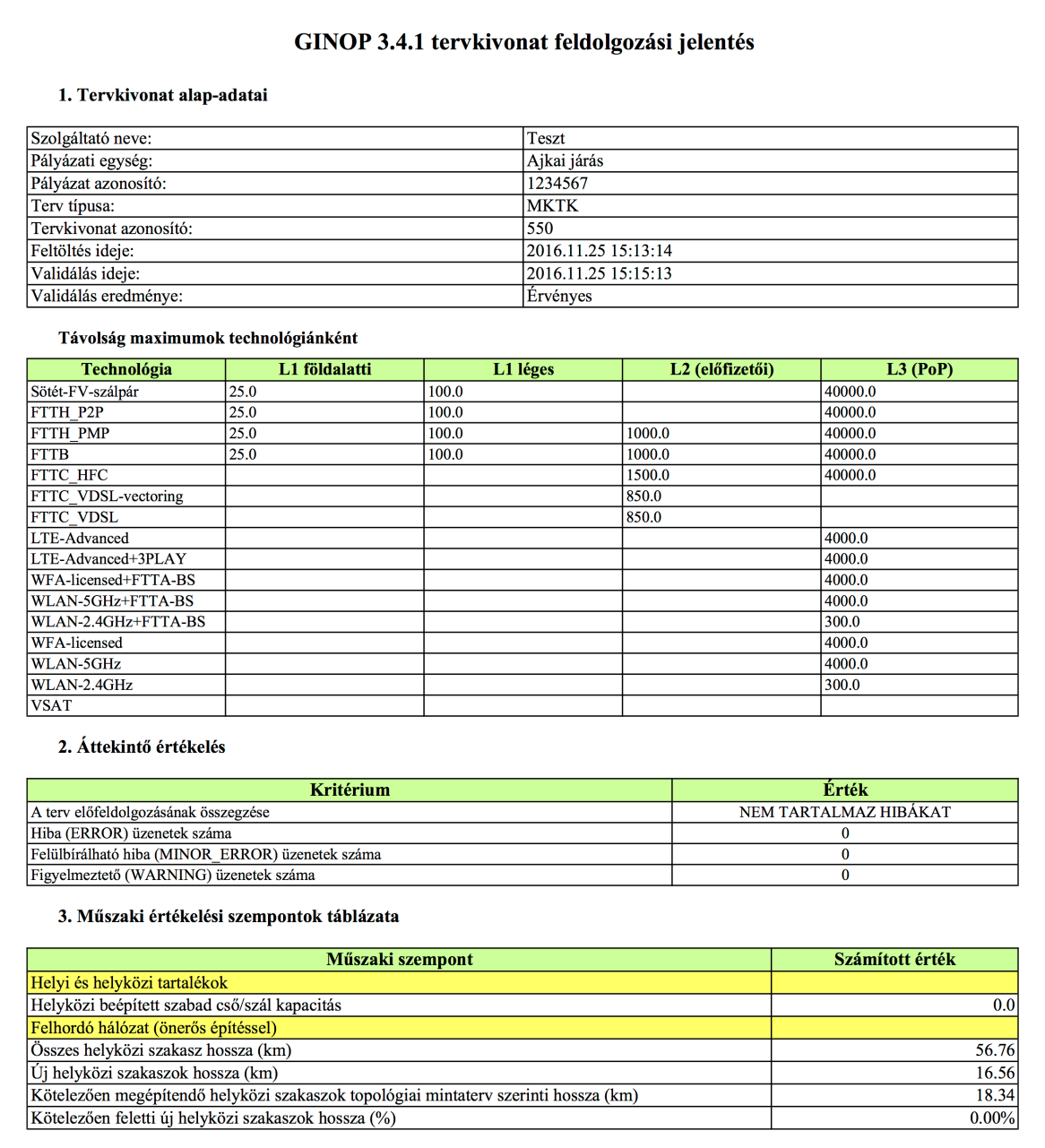

9 Feldolgozási eredmény riport MKTK (1) MKTK és KTK-k egységes, a pályázók által ismert formátumban készítendők! Ezen tervekhez tartozó elemző riportok a pályázati tervek riportjaihoz hasonlóak, de az MKTK-hoz ill. a KTK-hoz illeszkedő releváns adattartalommal készülnek. Az MKTK esetén: Terv fő adatai és a használt távolság korlátok Áttekintés az ellenőrzés során talált figyelmeztető és hibaüzenetekről Szakasz hosszak, helyközi tartalékok, önerős építés 9

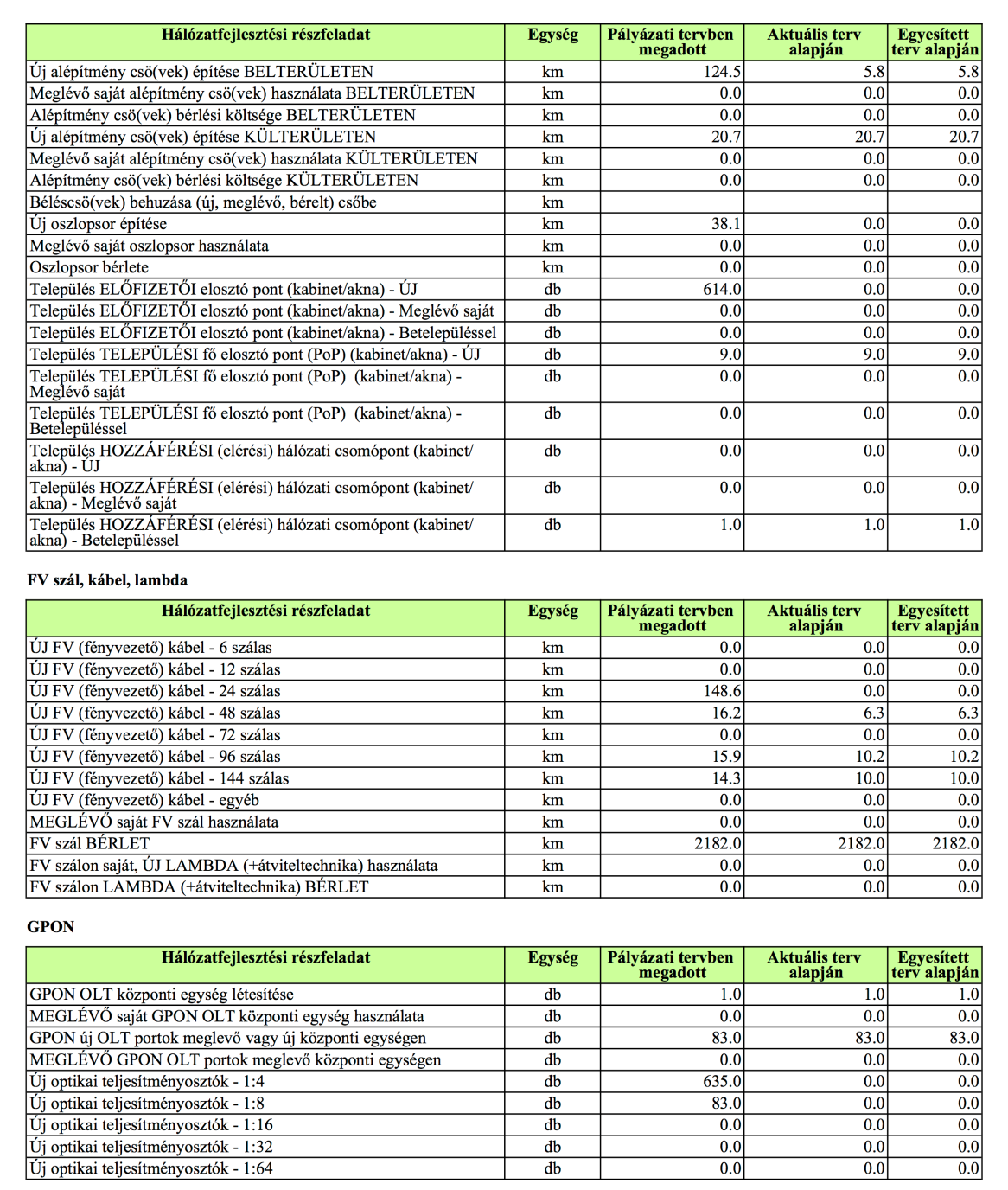

10 Feldolgozási eredmény riport MKTK (2) A pályázatban illetve a megvalósítási projekt során beadott tervek alapján számolt mennyiségi adatok megadása az alábbi formában: Tervek szerint: pályázati terv szerinti aktuális KTK egyesített KTK-k Hálózatfejlesztési részfeladatok szerint: Építményi jellemzők (pl. alépítmény) FV szál, kábel, lambda Alkalmazott technológia specifikus jellemzők (pl. GPON OLT-k és splitterek száma) 10

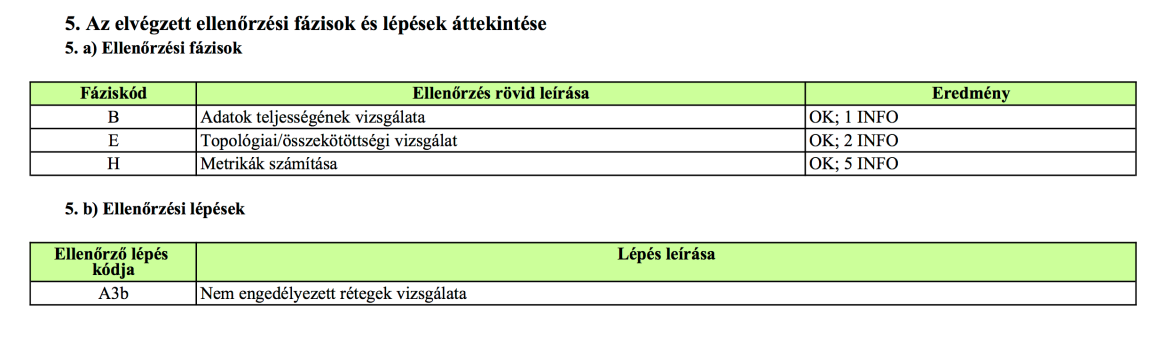

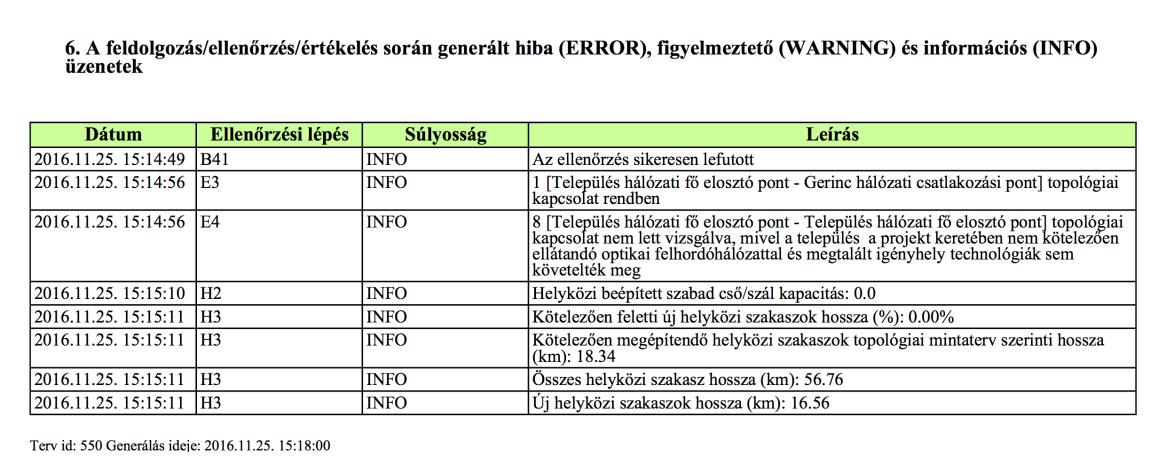

11 Feldolgozási eredmény riport MKTK (3) Ellenőrzési fázisok és azon belüli lépések áttekintése: Ellenőrzési fázisonkénti üzenetek száma (összesítés) Elvégzett ellenőrzési lépések Ellenőrzési lépések eredményeként előállt üzenetek részletezve 11

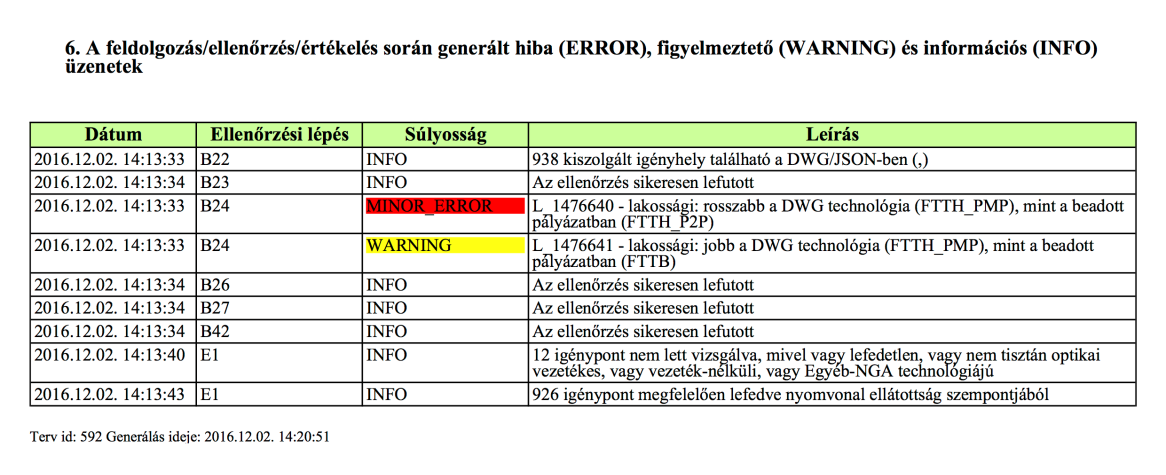

12 Feldolgozási eredmény riport KTK Hasonló mint az MKTK esetén, de a helyi hálózatokra vonatkozó KTK-k szempontjából releváns ellenőrzési, értékelési adatokat tartalmazza: Technológiánként vizsgált lefedettségek Összes lefedendő és lefedett igényhelyek a KTK-ban Topológiai/összekötöttségi vizsgálat 12

13 Készültségi riport tartalma A Sablont és annak értelmezését támogató sematikus rajzot az MKTK alapján generálja a HTMR Az MKTK-ra (helyközi viszonylatokra és a fő csomópontokra) vonatkozó státusz riport az alábbi elemekre, illetve ezen belül az adott elem fő építési lépéseinek státuszára vonatkozik (a státusz megadásának módja: 0/1 azaz nem történt meg/megtörtént állapot jelzésével): Helyközi viszonylatok státusza Helyi hálózatok státusza Gerinchálózati csomópont(ok) státusza Település fő elosztópontok státusza Hozzáférési hálózati csomópontok státusza DSLAM-ot tartalmazó elérési csomópontok státusza A KTK-ra ill. Helyi MVE-kre vonatkozó státusz riport az alábbi elemekre vonatkozik: Helyi hálózatok fő építési lépéseinek státusza (százalékosan megadva) 13

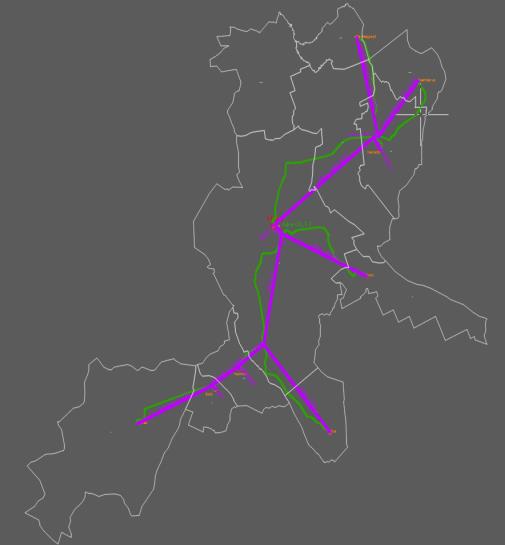

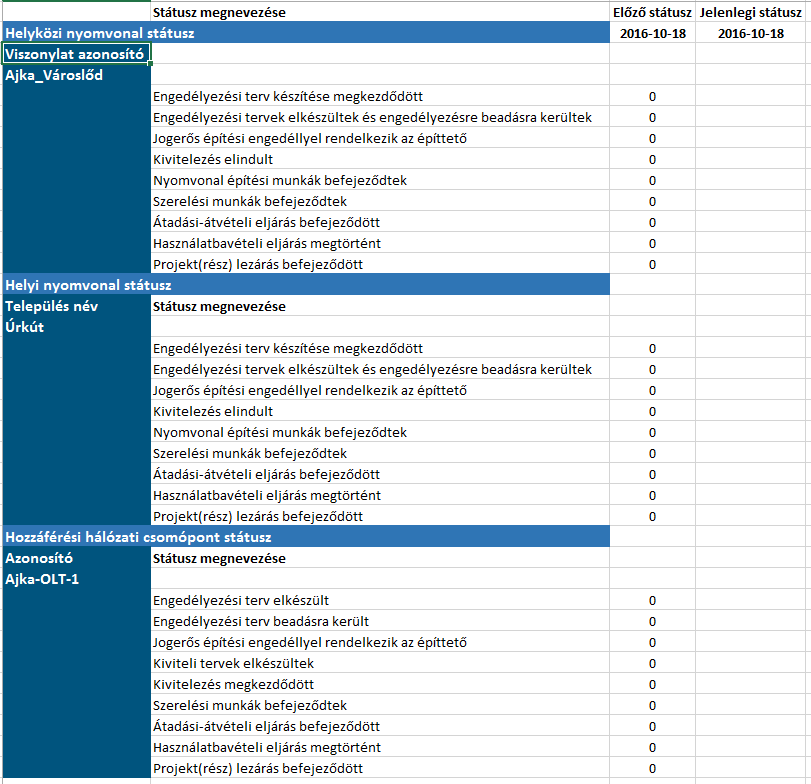

14 Készültségi riport sablon 14
