HÍRADÁSTECHNIKA I. Dr.Varga Péter János

Átírás

1 6. HÍRADÁSTECHNIKA I. Dr.Varga Péter János

2 2

3 3 Műholdas kommunikáció

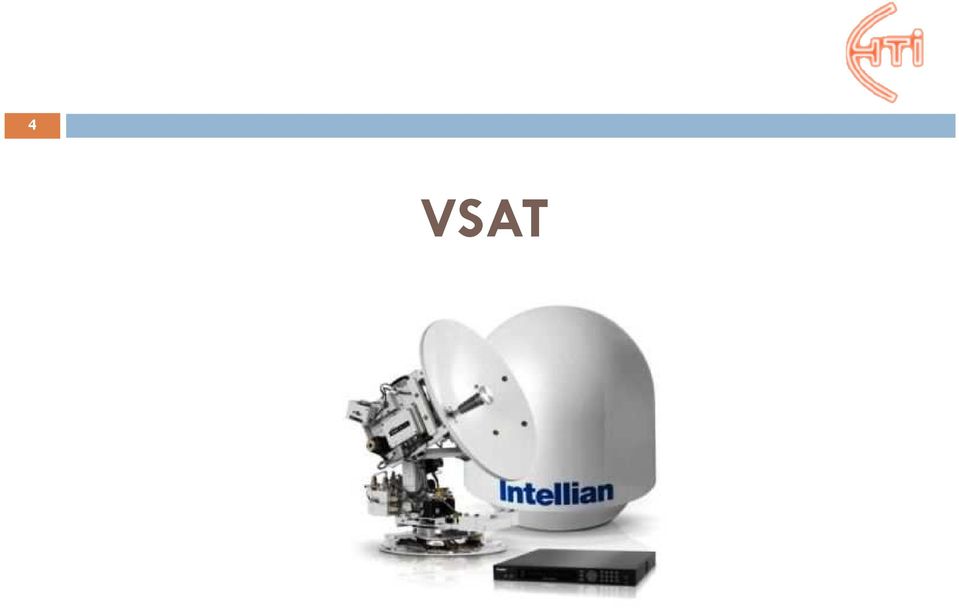

4 4 VSAT

5 5

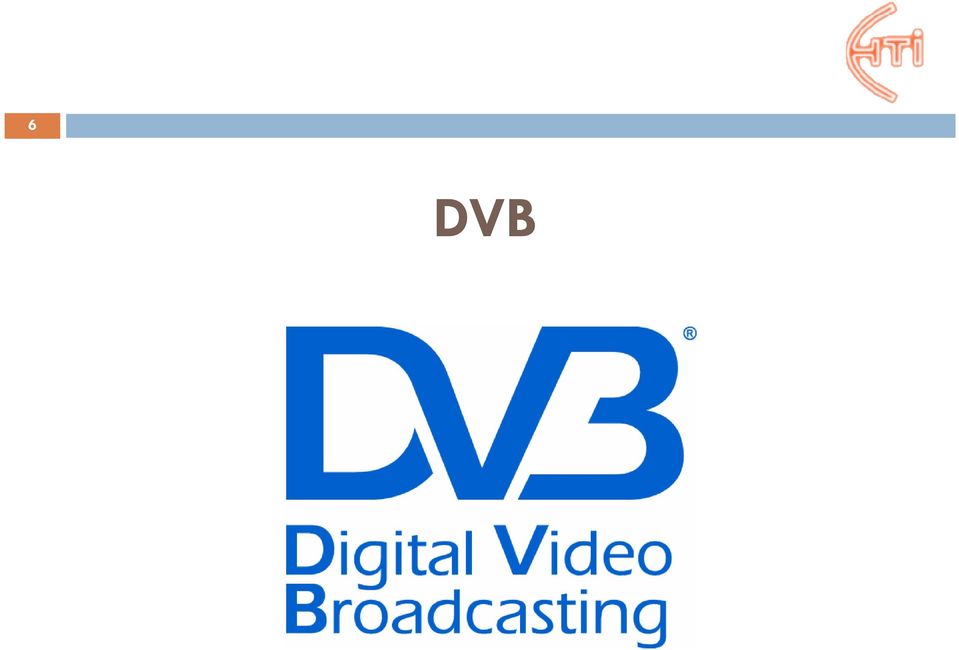

6 6 DVB

7 Digitális Televíziózás az EU-ban , Stockholm: nemzetközi, analóg frekvenciakiosztás 1998, UK: az első digitális, földfelszíni sugárzás az EU-ban 2006, Genf: nemzetközi, digitális frekvenciakiosztás Az átállás lépésekben történik Előírás: digitális átállás 2014-ig

8 Magyarországon : földfelszíni digitális sugárzás tesztelésének kezdete 2004-től: földfelszíni digitális műsorszórás kísérleti jelleggel 2006, Genf: digitális televíziós sugárzáshoz hazánk 8 multiplexet kap 2008-ban kell beindulnia a DVB-T szolgáltatásnak 3 multiplexen 2013 novemberig leállítják az analóg műsorsugárzást

9 Digital Video Broadcasting 9 Páneurópai szervezet 1993-ban jött létre a digitális műsorszórás rendszerének kiépítésére Feladata: a szabványos digitális televíziós sugárzás összehangolt bevezetésének koordinálása a különböző országokban

10 Digitális műsorszórás fajtái 10 DVB-S (műholdon keresztül): nagy terület fedhető le vele egyirányú kommunikáció

11 11 Digitális műsorszórás fajtái

12 Digitális műsorszórás fajtái 12 DVB-C (kábelen keresztül): az interaktivitáshoz szükséges válaszcsatornát magában foglalja, nagy kapacitást biztosít, nem befolyásolja az időjárás kétirányú kommunikáció

13 Digitális műsorszórás fajtái 13 DVB-T (földfelszíni): olcsó általában ingyenes mobil lehetőségek biztosít egyirányú kommunikáció

14 Digitális műsorszórás fajtái 14 DVB-H(mobil-tévé) A telefon bármikor kéznél van Kicsi és hordozható Zenehallgatással, videó-rögzítéssel összekapcsolható

15 DVB-T 15 Előnyei: Kiváló képminőség Zajmentesebb: nincs szellemkép, nincs szemcsésedés, nincs villódzás, nincs színtorzulás CD minőségű hang: sztereo, Dolby Surround vagy többnyelvű kísérőhang Mobilitás: mozgás közben, akár autóban ülve is ugyanolyan tökéletes vétel

16 16 DVB-T

17 DVB-T 17 Előnyei: Egy mai analóg csatorna helyén több (akár 6) kiváló minőségű műsor átvitele is lehetséges Lehetőség van HDTV adásokra Ráépíthető az analóg infrastruktúrára A kép- és hangjeleken kívül egyéb információk továbbítása (pl: a műsor adatai)

18 18 DVB-T

19 19

20 DVB-T 20 Hátrányai: A vétel minőségét szélsőséges időjárási viszonyok befolyásolhatják Alacsony vételi jelszintnél drop-out-os lehet a kép, a hang pedig kimaradozhat Nagyobb mértékű jelszint csökkenés a vétel hirtelen megszűnésével jár

21 21 DVB-T mérés

22 DVB szolgáltatások 22 Programkalauz (EPG) Video-on-demand Sport és pay-per-view

23 23

24 24 Hálózatok

25 Hálózatok fogalma 25 A fizikai hálózatok különféle információ típusok külön-külön vagy integrált átvitelére szolgálnak Pl: beszéd, hang, dokumentum, szöveges vagy multimédia üzenet, mozgókép, adat,

26 Hálózatok fogalma 26 Az átvitt információ típusoknak megfelelően különféle hálózatok alakultak ki, amelyek különféle forgalmi szolgáltatásokat nyújtanak. A különféle szolgáltatásokat nyújtó hálózatok gyakorlati megvalósításuk során részben közös elemekre épülhetnek, de a nyújtott szolgáltatásuk alapján elvileg külön-külön értelmezhetők.

27 Hálózatok kapcsolatai 27 Hálózatok egyenrangúan és/vagy hierarchikusan kapcsolhatók össze. Hálózatok megkülönböztetése technológiájukban területükben igazgatási üzemeltetési egységükben

28 Egyenrangú hálózatok 28 Egyenrangúan együttműködő hálózatokról akkor beszélünk, ha az elemi hálózatok csak hordozó szolgáltatást nyújtanak.

29 Hierarchikus hálózatok 29 Hierarchikusan együttműködő hálózatokról akkor beszélünk, ha a hordozó hálózat hordozó szolgáltatást nyújt egy másik, hordozó ráépített hálózat számára. Hálózatok többszörösen is egymásra építhetők, amelyek így hálózati rétegeket alkotnak.

30 Hálózatok osztályozása 30 Hírközlési hálózatok Műsorszóró hálózatok Információközlő és kapcsoló hálózatok Műsor szétosztó Közvetlen műsorszórás Műsor elosztó Távközlő hálózatok Számítógépes hálózatok

31 31 Informatikai, számítógépes hálózatok

32 Definíció 32 számítógépek és a hozzájuk kötődő eszközök meghatározott szabályok (protokoll) szerint együttműködő, összekapcsolt rendszere. (Magyar Nagylexikon 16.)

33 Hálózat erőforrás-megosztás 33 Erőforrás-megosztás - Az egész rendszer kiváltképp rugalmas, hiszen a feldolgozási kapacitás újabb számítógépek csatlakoztatásával növelhető, az hálózati erőforrások azonnal megoszthatók (nyomtató, tárterület - adatok, program stb.)

34 Hálózat költségtakarékosság 34 Költségkímélő - gazdaságilag előnyös, ugyanis a rendszer kiépítésekor és üzemeltetésekor (erőforrásmegosztás, kommunikáció költsége...) is takarékosabb megoldást jelent az önálló számítógépek helyett.

35 35

36 Hálózat osztott munkavégzés 36 A számítógépek közötti kommunikáció segítségével a velük dolgozó emberek is képesek közvetlen vagy közvetett (levél) kommunikációra és lehetőség van az osztott munkavégzésre.

37 Hálózat adatbiztonság 37 Az adatbiztonság jobb lehet hálózaton keresztül, hiszen így egyetlen szakember felügyelheti a rendszert, aki naprakészen alkalmazhatja az adatok biztonságos tárolását biztosító lehetőségeket.

38 Számítógépes hálózatok csoportosítása 38 Gépek feladata szerint Kiterjedés (méret) szerint Nyilvánosság szerint Az adatátvitel sebessége szerint Átviteli közeg szerint Topológia szerint Adattovábbítás módja szerint

39 Gépek feladata szerint 39 Kliens-szerver hálózatok Peer to peer

40 Kiterjedés (méret) szerint 40 LAN (Local Area Network) - helyi (lokális) hálózat lehet egy irodában, egy épületben, egy intézmény különböző épületeiben (peer to peer hálózat is) MAN (Metropolitan Area Network) - nagyvárosi hálózat egy városra vagy egy régióra (kistérség) kiterjedő hálózat WAN (Wide Area Network) - nagy kiterjedésű hálózat a távolsági hálózat országot, földrészt fedhet le GAN (Global Area Network) világhálózat az egész világra kiterjedő, a teljes Földet behálózó, világméretű hálózat pl.: internet

41 Nyilvánosság szerint 41 Nyitott rendszerek Zárt rendszerek

42 Adatátvitel sebessége szerint 42 A másodpercenkénti adatmennyiség továbbítása (sávszélesség kifejezés) alapján: bit/másodperc kilobit/másodperc megabit/másodperc gigabit/másodperc bps Kbps Mbps Gbps

43 Adatátviteli közeg szerint 43 Vezetékes Koaxiális kábel Sodrott érpár STP, árnyékolt UTP, árnyékolatlan Optikai kábel Vezeték nélküli rádiós infravörös fény lézer fény

44 Topológia szerint 44 Pont-pont: egy kommunikációs csatorna csak két gépet köt össze. Biztonságos, de kiépítése költséges. Üzenetszórásos: a hostok közös kommunikációs csatornát használnak. Az adó üzenetét mindenki megkapja, de csak a címzett olvassa el. Ha a csatorna meghibásodik, akkor az egész hálózat működésképtelen lehet.

45 Pont-pont topológiák 45 Csillag Teljes (részleges) Gyűrű Fa

46 Üzenetszórásos topológiák 46 Sín Gyűrű Rádiós

47 47 Távközlő hálózatok

48 48

49 Távközlés története Magyarországon ig Telefonhírmondó, %-os telefonellátottság ig Szolgáltatások lassú fejlődése % telefonellátottság ig Rohamos fejlődés (mobil, szoftver, hardver, ) 2000-től

50 Távközlési hálózat elemei 50 Használói végpont Hozzáférési pontok Hálózati csomópont Használói végpont Hálózati végződés Hálózati végződés Jelzésátvitel Üzenetátvitel Alkalmazások Használói és hálózat hozzáférési pont között hozzáférési hálózat (access network) Hálózati csomópontok és közöttük létesített hálózat maghálózat (core network)

51 Hálózati Topológiák (1) 51 Szövevényes (mesh) Trönk áramkörök Részlegesen szövevényes Gyűrű topológia Hátránya: - költséges - összeköttetések száma Előnye: - redundáns - hibatűrő - takarékosabb - redundáns - hibatűrő - nagy sebességű - takarékos - redundáns

52 Hálózati topológiák (2) 52 Hierarchikus - takarékos - redundancia mentes Tandem összeköttetésű - takarékos - redundáns - nagyforgalmi pontok között Haránt összeköttetés

53 Távbeszélő hálózat felépítése Nemzetközi irányok Szekunder sík Topológia: - szövevényes Primer sík Tandem Tandem Topológia: - hierarchikus - haránt - tandem Hozzáférési hálózat 53

54 54 Nemzetközi központok (2 darab) Szekunder központok (9 darab) Szövevényes hálózat Primer központok (45 darab) Gyűrűs hálózat Helyi központok Gyűrűs, vagy fa topológia Kihelyezett fokozat Előfizetők Fa hálózati topológia

55 55 Magyarországi hálózat

56 56 A budapesti hálózat

57 57 Szolgáltatási területek Magyarországon
