1 } Híradástechnika I. 6.ea Dr.Varga Péter János

2 Műholdas kommunikáció 2

3 VSAT 3

4 Mi a VSAT? A VSAT kisméretű, földi, telekommunikációs állomás, mely Internet hozzáférést, kétirányú adatkommunikációt és adattovábbítást, hang-, fax, video konferencia szolgáltatásokat tesz elérhetővé műholdas rendszeren. 4

5 A VSAT hálózat előnyei Rugalmas, gyors telepíthetőség Ország régió teljes lefedése Azonnali kommunikáció lehetősége Földi infrastruktúrától független fejletlen területek kiszolgálása Magas rendelkezésre állás 5

6 VSAT felhasználási területek Dedikált összeköttetések Földi ADSL jellegű szélessávú, kétirányú Internet elérés VPN hálózatok részleges vagy egységes kiszolgálása Nemzetközi hálózatok kialakítása Teljes értékű backup (földi hálózattól teljesen független összeköttetés biztosítása) Mobil szélessávú megoldások (Express, Mobil IP) Video és képi információk átvitele Trunking (pl. GSM, Tetra hálózatok) Támogatott protokol: TCP/IP Sávszélességek: 1M/256K - 18/4 Mbps (letöltés/feltöltés) 6

7 Mobil műholdas megoldások 1 gombnyomásra üzemképes Automatikus műholdra állás Gyors műholdra állás (kb. 5 perc) Könnyen szállítható Nem kell minden helyszínen összeszerelni szétszerelni Nem igényel szakértelmet Nem igényel fizikai munkát Tömege kompletten: <100kg 7

8 8

9 Mobilizált közvetítő kocsi 9

10 Műholdas telefonok Inmarsat globális lefedettség egyidejű hang és szélessávú (max. 492 kbps) adatátvitel garantált sávszélességű adatátvitel (streaming), értéknövelt szolgáltatások. Kézi készülék Iridium globális lefedettség hang, korlátozott sávszélességű adatátvitel 10

11 Műholdas telefonok Inmarsat Iridium Thuraya Hangátvitel van van van Adatátvitel max. 492 kbps alapszintű max. 444 kbps Garantált adat (Streaming) max. 256 kbps nincs max. 384 kbps GSM lehetőség nincs nincs van Lefedettség teljes Föld (kivéve a sarkok) teljes Föld Afrika, Európa, Ázsia WLAN van nincs nincs ISDN van nincs nincs Menet közbeni megoldás van van van 11

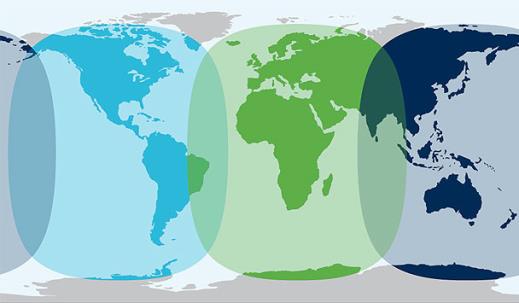

12 Eszközök és lefedettség 12

13 13

14 Lehetőségek 14

15 15

16 16

17 DVB 17

18 Digitális Televíziózás az EU-ban 1961, Stockholm: nemzetközi, analóg frekvencia-kiosztás 1998, UK: az első digitális, földfelszíni sugárzás az EU-ban 2006, Genf: nemzetközi, digitális frekvencia-kiosztás Az átállás lépésekben történik Előírás: digitális átállás 2014-ig (DVB-T) 18

19 Magyarországon 1999: földfelszíni digitális sugárzás tesztelésének kezdete 2004-től: földfelszíni digitális műsorszórás kísérleti jelleggel 2006, Genf: digitális televíziós sugárzáshoz hazánk 8 multiplexet kap 2008-ban kell beindulnia a DVB-T szolgáltatásnak 3 multiplexen 2013 novemberig leállítják az analóg műsorsugárzást 19

20 Digital Video Broadcasting Páneurópai szervezet 1993-ban jött létre a digitális műsorszórás rendszerének kiépítésére Feladata: a szabványos digitális televíziós sugárzás összehangolt bevezetésének koordinálása a különböző országokban 20

21 Digitális műsorszórás fajtái DVB-S (műholdon keresztül): nagy terület fedhető le vele egyirányú kommunikáció 21

22 Digitális műsorszórás fajtái 22

23 Digitális műsorszórás fajtái DVB-C (kábelen keresztül): az interaktivitáshoz szükséges válaszcsatornát magában foglalja, nagy kapacitást biztosít, nem befolyásolja az időjárás kétirányú kommunikáció 23

24 Digitális műsorszórás fajtái DVB-T (földfelszíni): olcsó általában ingyenes mobil lehetőségek biztosít egyirányú kommunikáció 24

25 Digitális műsorszórás fajtái DVB-H(mobil-tévé) A telefon bármikor kéznél van Kicsi és hordozható Zenehallgatással, videó-rögzítéssel összekapcsolható 25

26 DVB-T Előnyei: Kiváló képminőség Zajmentesebb: nincs szellemkép, nincs szemcsésedés, nincs villódzás, nincs színtorzulás CD minőségű hang: sztereo, Dolby Surround vagy többnyelvű kísérőhang Mobilitás: mozgás közben, akár autóban ülve is ugyanolyan tökéletes vétel 26

27 DVB-T 27

28 DVB-T Előnyei: Egy mai analóg csatorna helyén több (akár 6) kiváló minőségű műsor átvitele is lehetséges Lehetőség van HDTV adásokra Ráépíthető az analóg infrastruktúrára A kép- és hangjeleken kívül egyéb információk továbbítása (pl: a műsor adatai) 28

29 DVB-T 29

30 30

31 DVB-T Hátrányai: A vétel minőségét szélsőséges időjárási viszonyok befolyásolhatják Alacsony vételi jelszintnél drop-out-os lehet a kép, a hang pedig kimaradozhat Nagyobb mértékű jelszint csökkenés a vétel hirtelen megszűnésével jár 31

32 DVB-T mérés 32

33 DVB-T antenna beállítása 33

34 DVB szolgáltatások Programkalauz (EPG) Video-on-demand Sport és pay-per-view 34

35 35

36 36

37 A DAB műsorszórás A DAB (Digital Audio Broadcasting = Digitális hang műsorszórás) múltja 1987-re mutat vissza, amikor a nyugateurópai kutatóintézetek megalapították erre a célra az EURÉKA 147 nevű konzorciumot ban már sikeres földi bemutatókat tartanak, azonban az ezekhez szükséges vevőberendezések térfogata még elérte a hordónyi ( liter) méretet. Csak 1995-re sikerült 5 liter alá szorítani a térfogatát a vevőknek, így addig az elterjesztéséről szó sem lehetett. Ebben az évben meg is indultak a kísérleti adások külföldön és Budapesten egyaránt. 37

38 Digital Audio Broadcasting (DAB) CD minőségű hangtovábbítással az FM rendszerű műsorszórást próbálják leváltani vele. Budapesten 1995 december elsejétől DAB, 2009 január 23-tól DAB+ rendszerű sugárzás folyik a 11D csatornán (222,064 MHz-es frekvencia). 38

39 DAB csatornák 39

40 DAB lefedettsége 40

41 DAB rádiók 41

42 Hálózatok 42

43 Hálózatok fogalma A fizikai hálózatok különféle információ típusok különkülön vagy integrált átvitelére szolgálnak Pl: beszéd, hang, dokumentum, szöveges vagy multimédia üzenet, mozgókép, adat, 43

44 Hálózatok fogalma Az átvitt információ típusoknak megfelelően különféle hálózatok alakultak ki, amelyek különféle forgalmi szolgáltatásokat nyújtanak. A különféle szolgáltatásokat nyújtó hálózatok gyakorlati megvalósításuk során részben közös elemekre épülhetnek, de a nyújtott szolgáltatásuk alapján elvileg külön-külön értelmezhetők. 44

45 Hálózatok kapcsolatai Hálózatok egyenrangúan és/vagy hierarchikusan kapcsolhatók össze. Hálózatok megkülönböztetése technológiájukban területükben igazgatási üzemeltetési egységükben 45

46 Egyenrangú hálózatok Egyenrangúan együttműködő hálózatokról akkor beszélünk, ha az elemi hálózatok csak hordozó szolgáltatást nyújtanak. 46

47 Hierarchikus hálózatok Hierarchikusan együttműködő hálózatokról akkor beszélünk, ha a hordozó hálózat hordozó szolgáltatást nyújt egy másik, hordozó ráépített hálózat számára. Hálózatok többszörösen is egymásra építhetők, amelyek így hálózati rétegeket alkotnak. 47

48 Hálózatok osztályozása Hírközlési hálózatok Műsorszóró hálózatok Információközlő és kapcsoló hálózatok Műsor szétosztó Közvetlen műsorszórás Műsor elosztó Távközlő hálózatok Számítógépes hálózatok 48

49 Informatikai, számítógépes hálózatok 49

50 Definíció számítógépek és a hozzájuk kötődő eszközök meghatározott szabályok (protokoll) szerint együttműködő, összekapcsolt rendszere. (Magyar Nagylexikon 16.) 50

51 Hálózat erőforrás-megosztás Erőforrás-megosztás - Az egész rendszer kiváltképp rugalmas, hiszen a feldolgozási kapacitás újabb számítógépek csatlakoztatásával növelhető, az hálózati erőforrások azonnal megoszthatók (nyomtató, tárterület - adatok, program stb.) 51

52 Hálózat költségtakarékosság Költségkímélő - gazdaságilag előnyös, ugyanis a rendszer kiépítésekor és üzemeltetésekor (erőforrás-megosztás, kommunikáció költsége...) is takarékosabb megoldást jelent az önálló számítógépek helyett. 52

53 53

54 Hálózat osztott munkavégzés A számítógépek közötti kommunikáció segítségével a velük dolgozó emberek is képesek közvetlen vagy közvetett (levél) kommunikációra és lehetőség van az osztott munkavégzésre. 54

55 Hálózat adatbiztonság Az adatbiztonság jobb lehet hálózaton keresztül, hiszen így egyetlen szakember felügyelheti a rendszert, aki naprakészen alkalmazhatja az adatok biztonságos tárolását biztosító lehetőségeket. 55

56 Számítógépes hálózatok csoportosítása Gépek feladata szerint Kiterjedés (méret) szerint Nyilvánosság szerint Az adatátvitel sebessége szerint Átviteli közeg szerint Topológia szerint Adattovábbítás módja szerint 56

57 Gépek feladata szerint Kliens-szerver hálózatok Peer to peer 57

58 Kiterjedés (méret) szerint LAN (Local Area Network) - helyi (lokális) hálózat lehet egy irodában, egy épületben, egy intézmény különböző épületeiben (peer to peer hálózat is) MAN (Metropolitan Area Network) - nagyvárosi hálózat egy városra vagy egy régióra (kistérség) kiterjedő hálózat WAN (Wide Area Network) - nagy kiterjedésű hálózat a távolsági hálózat országot, földrészt fedhet le GAN (Global Area Network) világhálózat az egész világra kiterjedő, a teljes Földet behálózó, világméretű hálózat pl.: internet 58

59 Nyilvánosság szerint Nyitott rendszerek Zárt rendszerek 59

60 Adatátvitel sebessége szerint A másodpercenkénti adatmennyiség továbbítása (sávszélesség kifejezés) alapján: bit/másodperc bps kilobit/másodperc Kbps megabit/másodperc Mbps gigabit/másodperc Gbps 60

61 Adatátviteli közeg szerint Vezetékes Koaxiális kábel Sodrott érpár STP, árnyékolt UTP, árnyékolatlan Optikai kábel Vezeték nélküli rádiós infravörös fény lézer fény 61

62 Topológia szerint Pont-pont: egy kommunikációs csatorna csak két gépet köt össze. Biztonságos, de kiépítése költséges. Üzenetszórásos: a hostok közös kommunikációs csatornát használnak. Az adó üzenetét mindenki megkapja, de csak a címzett olvassa el. Ha a csatorna meghibásodik, akkor az egész hálózat működésképtelen lehet. 62

63 Pont-pont topológiák Csillag Teljes Teljes (részleges) Gyűrű Fa 63

64 Üzenetszórásos topológiák Sín Gyűrű Rádiós 64

65 Forrás 65
