1 Hogyan építsünk adatközpontot? Tarcsay György

2 M I A Z A Z A D AT K Ö Z P O N T?

3 M I A Z A Z A D AT K Ö Z P O N T? Iroda: Élettartam: 5-10 év Fix telepítés Hosszútávú megbízhatóság Jövőálló Multimedia rendszerek Leállások problematikusak Alacsony portsűrűség Adatközpont: Élettartam: 3-5 év Nagyon Dinamikusan változik Nagy flexibilitás Skálázható Alkalmazás specifikus Rendelkezésre állás = Életbevágó Nagy portsűrűség szükséges Dokumentálás & Infrastruktúra Menedzsment

4 MI AZ AZ A D AT KÖZ P O N T? Miért akarunk egyáltalán adatközpontot építeni? Valahogy belecsúsztunk és az információtechnológia fontos része lett életünknek, cégünknek Mi az az adatközpont? Az adatközpontok számítógépes rendszerek és a hozzájuk kapcsolódó komponensek elhelyezésére és üzemeltetésére kialakított létesítmények. (Definition in accordance with TIA 942) Persze a méretek különböznek, de egy kisebb szerverszoba is lehet adatközpont

5 M I A Z A Z A D AT K Ö Z P O N T? Egy adatközpont négy alapvető komponensből épül fel: Létesítmény Támogató infrastruktúra IT-berendezések Operatív személyzet

6 MI AZ AZ A D AT KÖZ P O N T? DC1 1 alkalmazás - 1 szerver A korai számítógép rendszerek karbantartása és működtetése bonyolult volt és ezért egy különleges környezetet igényelt. Sok kábel volt szükséges a komponensek csatlakoztatásához és ehhez különböző módszereket dolgoztak ki: szabványos rack-szekrények, emelt padló és kábel rendszerezők. Szerver termek, telekommunikációs termek, UPS termek, Klíma helyiségek stb

7 M I A Z A Z A D AT K Ö Z P O N T? DC2 Megjelenik a virtualizáció Az infrastruktúra virtualizáció első hulláma A nagy gyártók elkezdik gyártani a saját tárolóikat (HP EVA, IBM DS) Megjelenik a SAN a tároló rendszerek saját hálózata A szervereket, storage-okat már szekrénybe pakoljuk Most, hogy nem kell folyton szervert venni, csak virtuálisan legyártani még inkább szaporodnak a szerverek Irdatlan mennyiségű adatok kezdtek keletkezni

8 M I A Z A Z A D AT K Ö Z P O N T? DC3 Megjelennek az új generációs eszközök Az infrastruktúra virtualizáció elkezd visszahatni az eszközökre - minden tömörödik Blade szerverek megjelenése, evolúciója Tovább növekszik a nyomás, a távközlésre, irányítástechnikára, biztonságtechnikára és médiai szolgáltatásokra, hogy IP és szerver alapú legyen és mindenki bejönnek a DC központokba - sőt redundánsan a másik központokba A növekedéssel és tömörödéssel együtt növekszik a Processzor, a memória, a táp, a hűtés és egyéb igények

9 M I A Z A Z A D AT K Ö Z P O N T? (cloud datacenter, CDC) DC4 Felhők a horizonton Az infrastruktúra virtualizáció már nem elég Platformokat és alkalmazásokat is tudunk szolgáltatásként kínálni, ha felhőt építünk DE nem csak mi építünk adatközpontokat SŐT rájövünk, hogy nem is érdemes mindent magunknak építeni, üzemeltetni Bizonyos szolgáltatásokat máshonnan is vehetünk tárhely, Office szolgáltatás, host-olt gépek, sőt virtuális adatközpontok is vásárolhatók Ez az adatközpontok dinamikus együttműködését jelenti

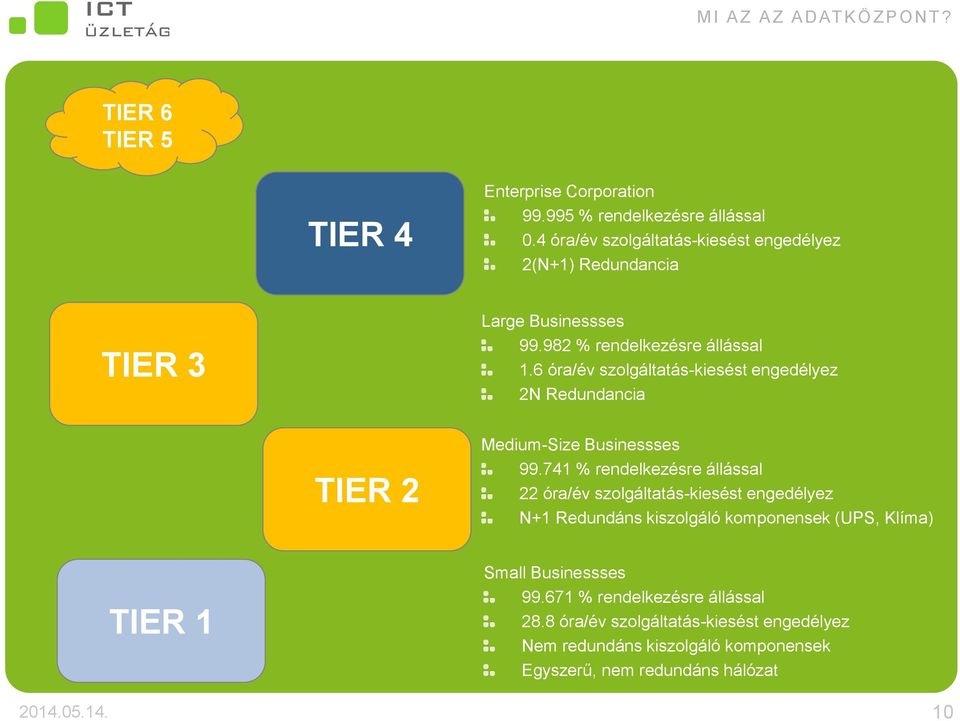

10 M I A Z A Z A D AT K Ö Z P O N T? TIER 6 TIER 5 TIER 4 Enterprise Corporation % rendelkezésre állással 0.4 óra/év szolgáltatás-kiesést engedélyez 2(N+1) Redundancia TIER 3 Large Businessses % rendelkezésre állással 1.6 óra/év szolgáltatás-kiesést engedélyez 2N Redundancia TIER 2 Medium-Size Businessses % rendelkezésre állással 22 óra/év szolgáltatás-kiesést engedélyez N+1 Redundáns kiszolgáló komponensek (UPS, Klíma) TIER 1 Small Businessses % rendelkezésre állással 28.8 óra/év szolgáltatás-kiesést engedélyez Nem redundáns kiszolgáló komponensek Egyszerű, nem redundáns hálózat

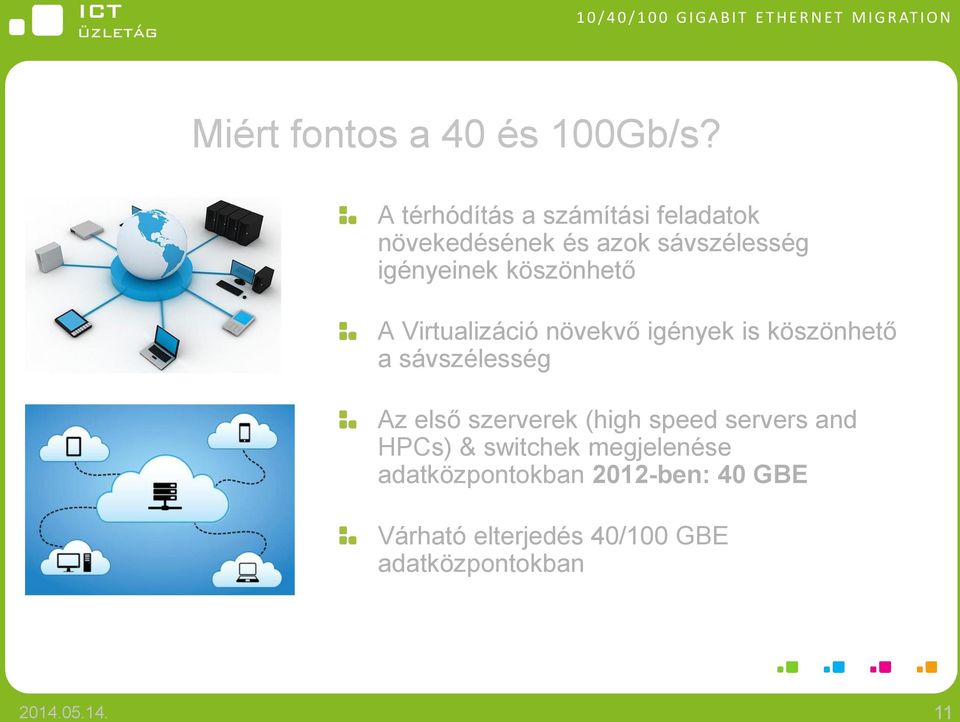

11 1 0 / 4 0 / G I G A B I T E T H E R N E T M I G R AT I O N Miért fontos a 40 és 100Gb/s? A térhódítás a számítási feladatok növekedésének és azok sávszélesség igényeinek köszönhető A Virtualizáció növekvő igények is köszönhető a sávszélesség Az első szerverek (high speed servers and HPCs) & switchek megjelenése adatközpontokban 2012-ben: 40 GBE Várható elterjedés 40/100 GBE adatközpontokban 40GBASE-SR4 (100/150 m MMF) 40GBASE

12 1 0 / 4 0 / G I G A B I T E T H E R N E T M I G R AT I O N Miért fontos a 40 és 100Gb/s? A gyorsabb szerverek, nagyobb adatátvitelt igényelnek

13 Speed 1 0 / 4 0 / G I G A B I T E T H E R N E T M I G R AT I O N 120G 40G Infiniband 10G Ethernet Fibre Channel 1G Ethernet QDR 20G DDR 10G 8G 4G 1G SDR Parallel lanes means parallel optics

14 1 0 / 4 0 / G I G A B I T E T H E R N E T M I G R AT I O N Infrastructure for the Next 3 Generations

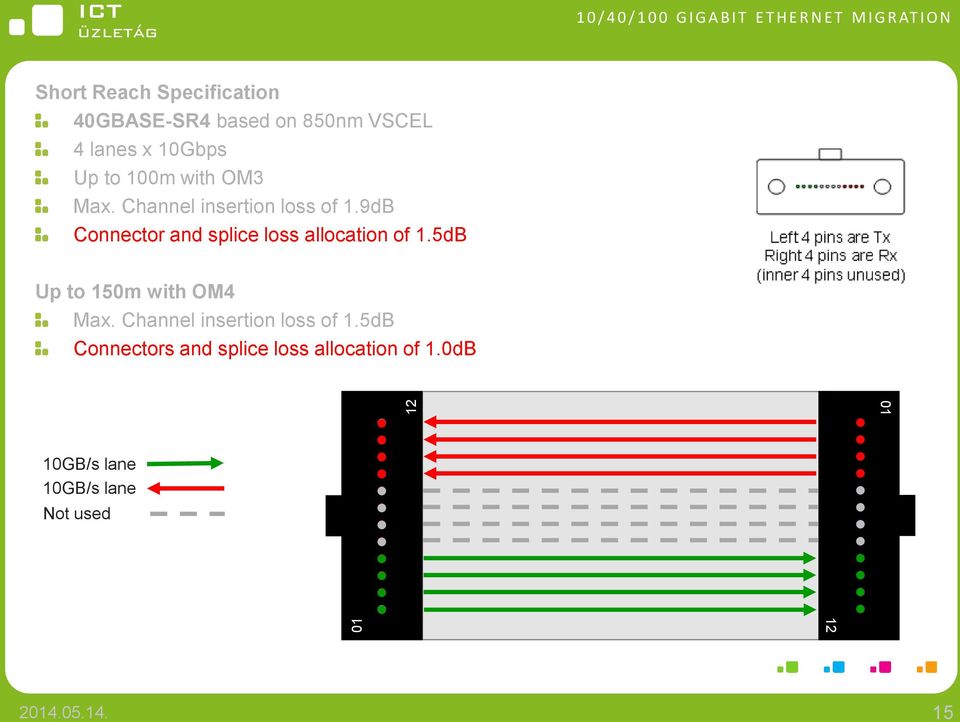

15 / 4 0 / G I G A B I T E T H E R N E T M I G R AT I O N Short Reach Specification 40GBASE-SR4 based on 850nm VSCEL 4 lanes x 10Gbps Up to 100m with OM3 Max. Channel insertion loss of 1.9dB Connector and splice loss allocation of 1.5dB Up to 150m with OM4 Max. Channel insertion loss of 1.5dB Connectors and splice loss allocation of 1.0dB 01 10GB/s lane 10GB/s lane Not used

16 / 4 0 / G I G A B I T E T H E R N E T M I G R AT I O N Short Reach Specification 100GBASE-SR10 based on 850nm VSCEL 10 lanes x 10Gbps Up to 100m with OM3 Max. Channel insertion loss of 1.9dB Connector and splice loss allocation of 1.5dB Up to 150m with OM4 Max. Channel insertion loss of 1.5dB Connectors and splice loss allocation of 1.0dB 01 10GB/s lane 10GB/s lane Not used

17 1 0 / 4 0 / G I G A B I T E T H E R N E T M I G R AT I O N

18 A M I B E N S Z Á M Í T H AT S Z R Á N K Hangszolgáltatási megoldások Alközponti megoldások Hangrögzítés Infrastruktúra megoldások Fizikai környezet Osztott erôforrások (Hálózat, Storage, Felügyelet) Díjszámlálás Voice tűzfal (SBC) Szerver környezet (Hardver, Virtualizáció, Operációs rendszer) Vezeték nélküli megoldások Biztonság (Belsô kapcsolatok, Külsô kapcsolatok, Azonosítás) Voice gateway megoldások Contact Center Hotel megoldások SAP Technológiai megoldások Private Cloud BYOD Mentés (Mentô médium, Mentô szoftver)

19 Köszönöm figyelmüket!
