1 Kaedra vízálló kiselosztó-rendszer

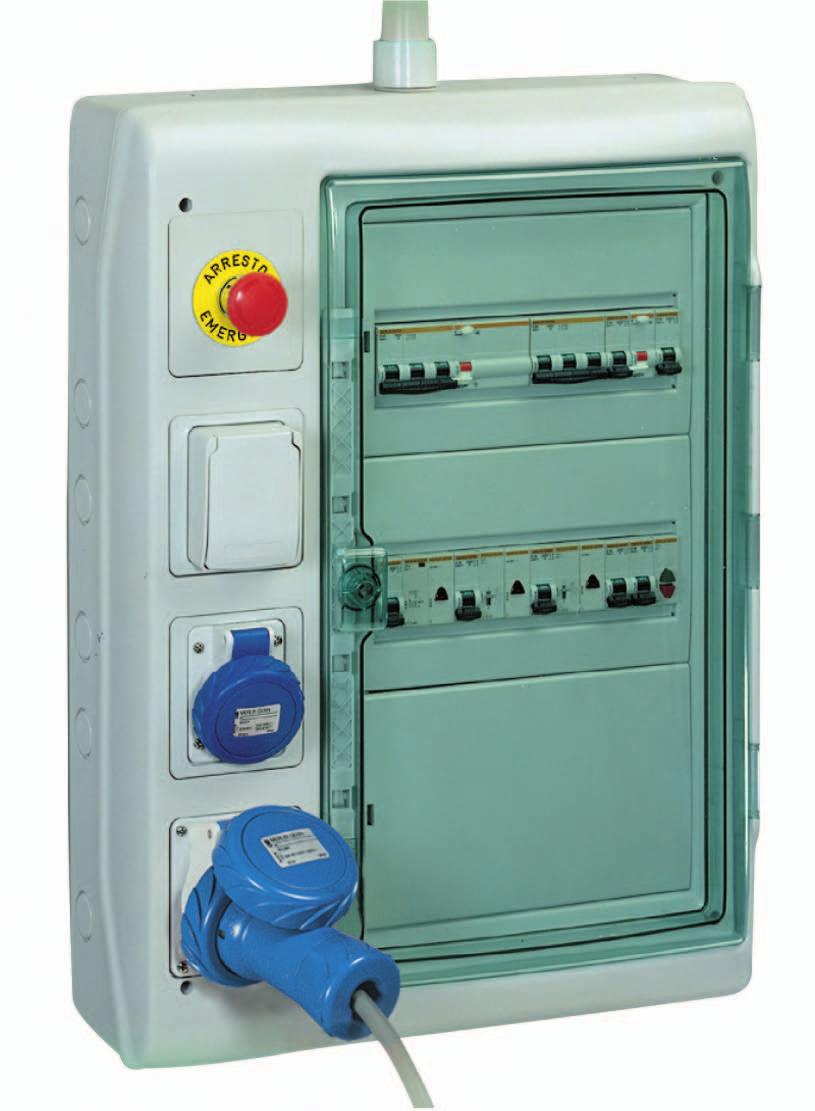

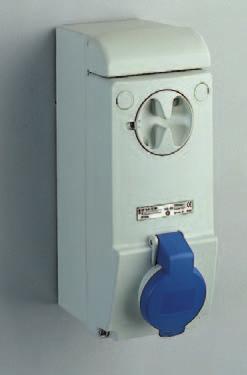

2 A lehetôségek széles skálája A az ideális megoldás a teljes energiaelosztási, ellátási és vezérlési feladatok számára: a három funkció egyetlen elosztó segítségével könnyen, gyorsan és rugalmasan valósítható meg egyedülálló minôségben! A rendszer magában foglalja a védelmet, a vezérlést és az elosztást, melyhez felhasználhatók a: moduláris védelmi eszközök: kismegszakítók, áramvédôkapcsolók, csatlakozóaljzatok: kis- és törpefeszültségû ipari csatlakozóaljzatok, nyomógombok, jelzôlámpák, stb. nem moduláris kapcsolókészülékek: transzformátor, motorvezérlés stb. A at és aljzatokat alapvetôen ipari, mezôgazdasági és szolgáltatói területek számára terveztük kül- és beltéri felhasználásra magas védettséget igénylô alkalmazásokhoz. A termékek megfelelnek az MSZ EN és MSZ EN szabványoknak. A PK ipari csatlakozók 63 és 125A-es, ill. a PK PratiKa termékek 16 és 32A-es kisfeszültségû kínálatában megtalálható valamennyi típusváltozat: lengôvillák és aljzatok, fázisfordító villák, ráépíthetô (falra szerelhetô) villák és aljzatok, beépíthetô (panelre vagy kiselosztóba) villák és aljzatok, különféle érintkezôkiosztás: 2P+E, 3P+E, 3P+N+E, PK Unika csatlakozóaljzat mechanikailag reteszelt kapcsolóval. A kínálat lehetôvé teszi, hogy a szolgáltatói, kisvállakozási és ipari szektor szereplôi egyaránt alkalmazhassák olyan környezetben, amely megkívánja a személyzet és a kapcsolókészülékek optimális védelmét. A Kaedra ilyenformán átfogó és harmonikus megoldás minden Schneider Electric kapcsolókészülék beépítéséhez, amelyet a biztonság, a funkcionalitás, az ergonómia és a vonzó formatervezés jellemez. 2

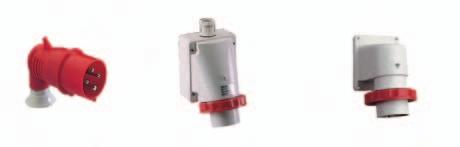

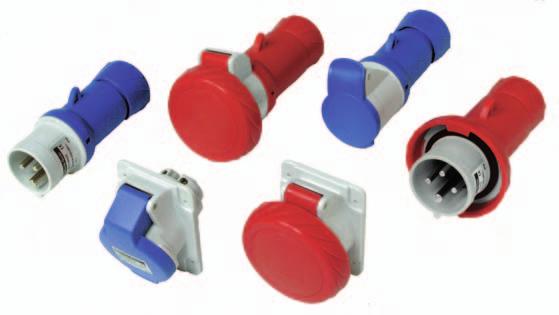

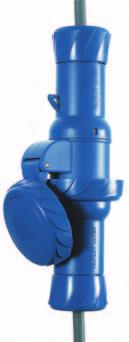

3 PK PratiKa ipari csatlakozók A lengôvillákat és aljzatokat az elsô használatkor szerszám nélkül is szét lehet szerelni, mivel nincsenek teljesen megszorítva. Szétszereléskor csavarhúzó vagy más szerszám pengéjével történô egyszerû benyomással lehet oldani a kapcsolatot. Az IP44-es lengôaljzat sapkája úgy lett tervezve, hogy biztosan és könnyedén lehessen a lengôvillát hozzá csatlakoztatni. A lengôvillán és aljzatokon található fül a termék felakasztására használható, így az bármikor jól látható és elérhetô. PK PratiKa termékek esetén az összes csavar egy irányból érhetô el, megkönnyítve ezzel a bekötést. A csavarok fejrészeit mûanyag burkolat védi. Ez a megoldás lecsökkenti továbbá a csavarhúzó pengéje véletlenszerû kifutásának veszélyét. A PK PratiKa sorozat mûszaki és funkcionális szempontból tökéletesen beleillik a Kaedra rendszerbe. Záráskor 1/4 fordulattal kell a fejrészt a markolathoz képest elfordítani. A zárást a rozsdamentes acéllemez (rugó) garantálja, mely különlegesen jó szilárdságú és tartósságú összeillesztést biztosít. Kattanás jelzi, hogy a csatlakozás megfelelôen valósult-e meg. A külsô kábelrögzítés egyszerûen, kézzel történô meghúzással elvégezhetô, nem igényel szerszámhasználatot. Ez a kábelrögzítési megoldás meggátolja továbbá a rezgés vagy mechanikai nyomás esetén fellépô véletlenszerû lecsavarodást, illetve kilazulást. 3

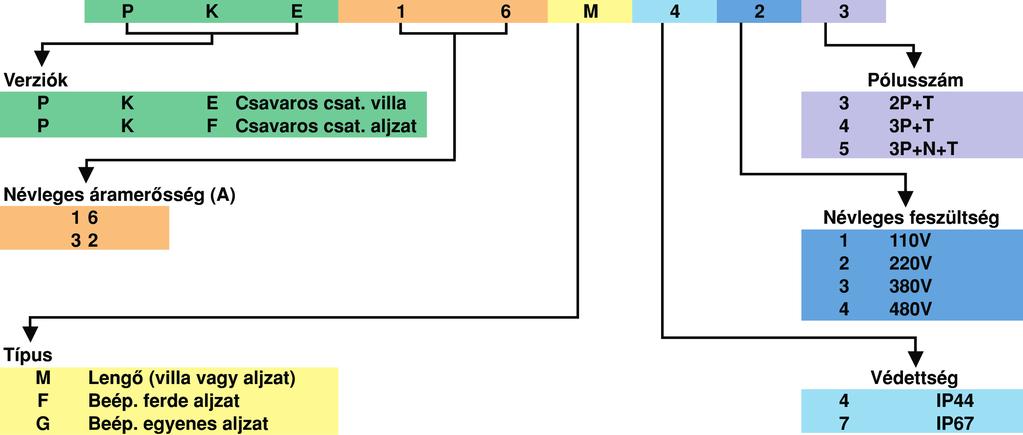

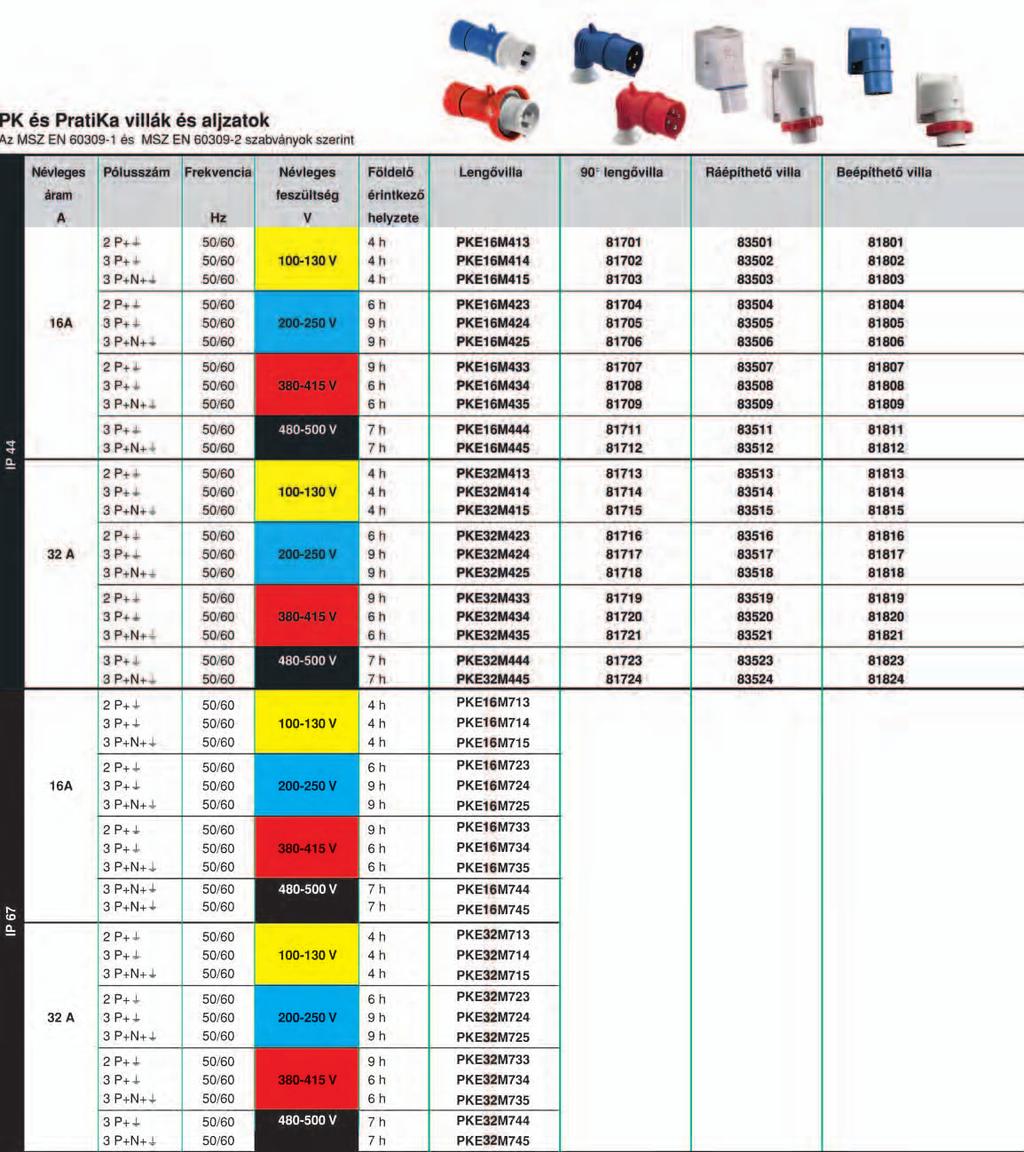

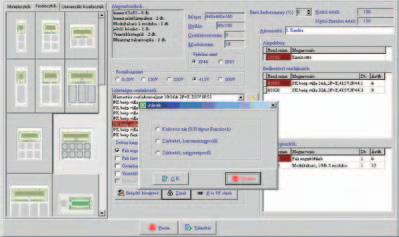

4 PK PratiKa kiválasztási táblázat Gyorskiválasztó szoftver A hez készült új, gyorskiválasztó szoftverünkkel egyszerûen és rendkívül gyorsan, csupán néhány kattintással lehet összegyûjteni a kívánt vízálló kiselosztók és a hozzá tartozó, megfelelô ipari csatlakozók rendelési számait. A szoftver folyamatosan figyel arra, hogy valóban csak megvalósítható összeállításokat lehessen létrehozni. A kiválasztás három módon történhet, így a szoftver rugalmasan alkalmazkodik a felhasználó igényeihez és szokásaihoz: Elsôként a Kaedra vízálló kiselosztó, majd a hozzá illeszthetô kiegészítôk és csatlakozók kiválasztása. Elôször a csatlakozókat választjuk ki, majd azok elhelyezését a választható vízálló kiselosztókban. Kötöttségek nélküli kiválasztás a terméklistából. A program listaárakkal feltölthetô, melyek a fedezet és a kedvezmény beállításával módosíthatóak. Így az eladási árat tartalmazó árajánlat a vevô számára kinyomtatható vagy excel formátumban adható át. A szoftverbôl az elkészült lista a PartnerNetre feltölthetô formátumban is kinyerhetô. 4

5 Multi 9 kapcsolókészülékek Harmony Ø 22mm nyomógombok Interpact INS szakaszolókapcsolók Illesztôlemezek Kaedra kiselosztók

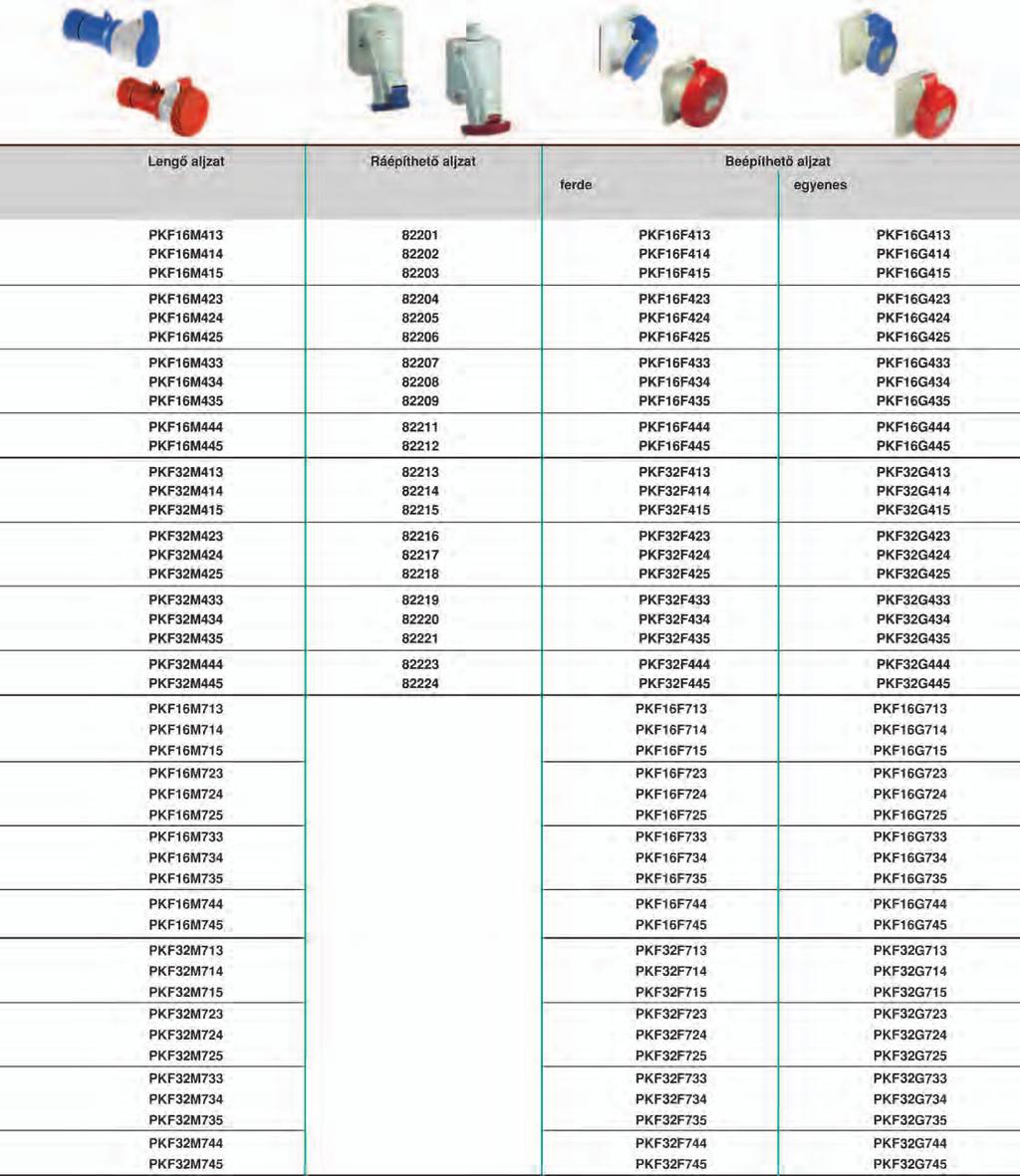

6 Gyors kiválasztási táblázatok 6

7 Gyors kiválasztási táblázatok Külön rendelhetô tartozékok 7

8 :65x85 mm :90x100 mm Érdeklôdjön Vevôszolgálatunknál! Érdeklôdjön Vevôszolgálatunknál! Érdeklôdjön Vevôszolgálatunknál! 8

9 :65x85 mm :100x107 mm :65x65 mm :100x107 mm :90x100 mm :110x114 mm :75x75 mm :110x114 mm Érdeklôdjön Vevôszolgálatunknál! 9

10 :65x85 mm :90x100 mm 10

11 :65x85 mm :100x107 mm :65x65 mm :100x107 mm :90x100 mm :110x114 mm :75x75 mm :110x114 mm 11

12 :65x65 mm Az Ön kereskedôje: Termékeinket folyamatosan fejlesztjük, a kiadványban közölt információk érvényességérôl kérjük érdeklôdjön. Schneider Electric Hungária Villamossági Rt Budapest, Hauszmann Alajos u. 3/B telefon: , fax: hu-vevoszolgalat@hu.schneider-electric.com MG234/ /10
