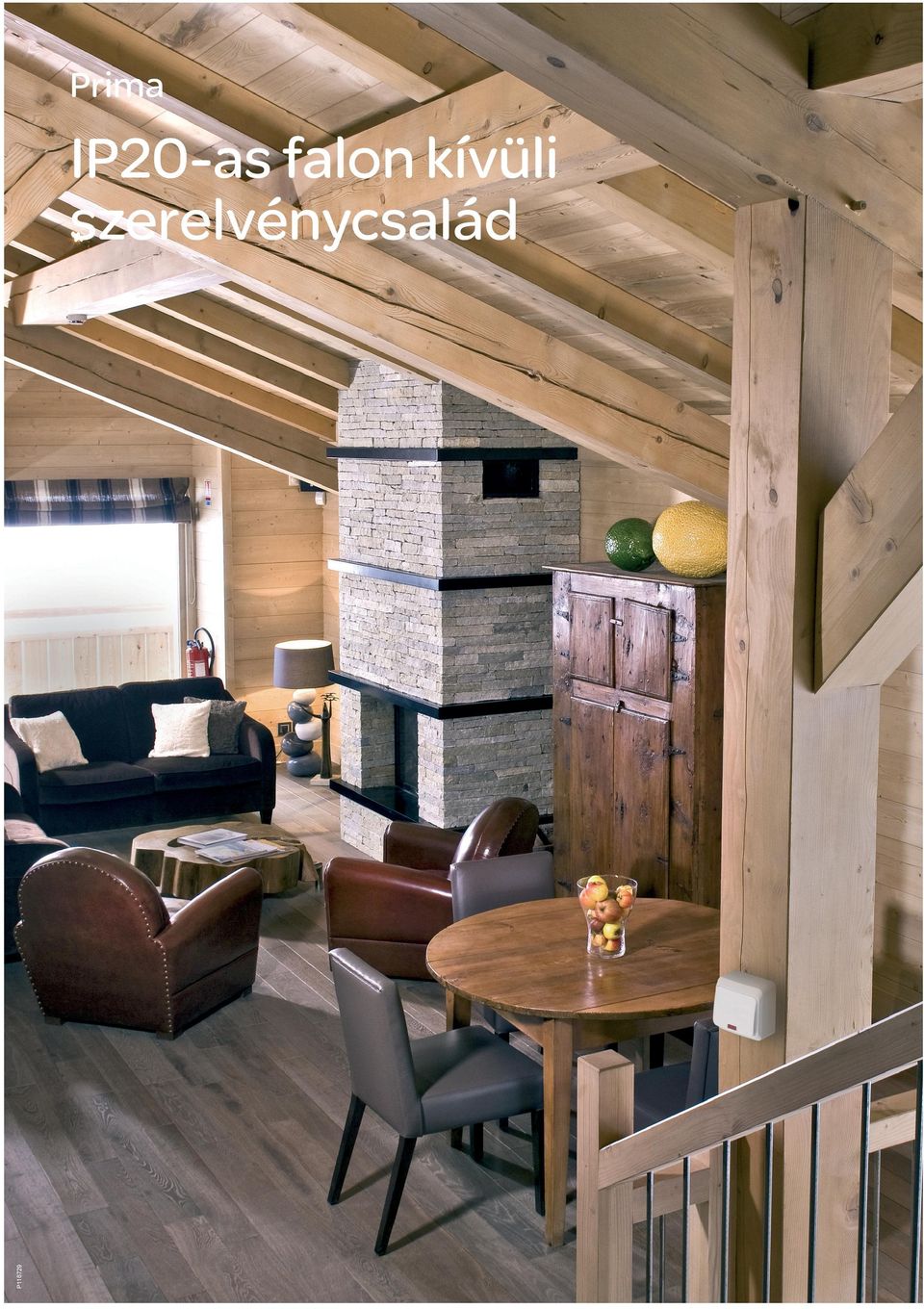

1 Prima P IP20-as falon kívüli szerelvénycsalád

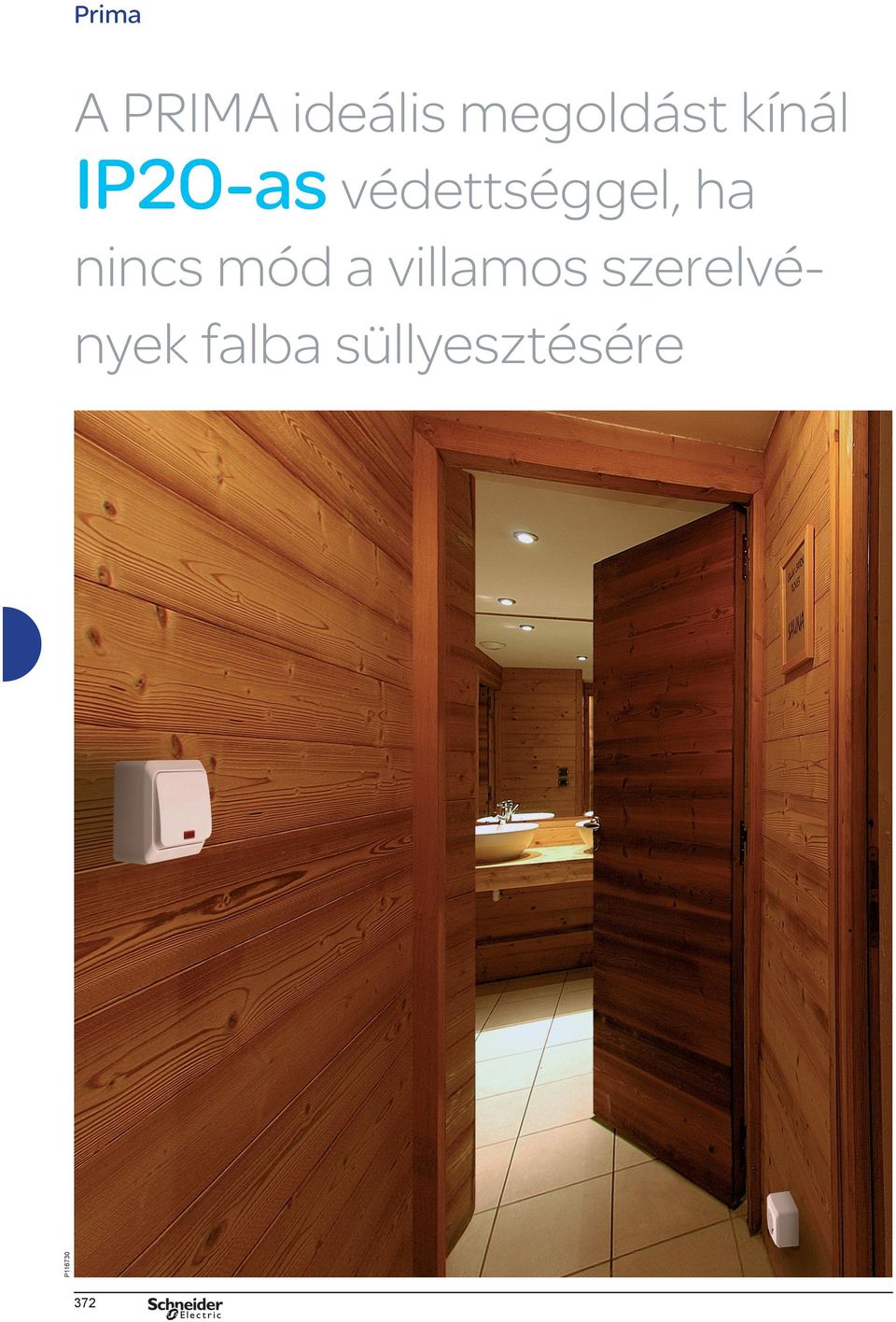

2 Prima P A PRIMA ideális megoldást kínál IP20-as védettséggel, ha nincs mód a villamos szerelvé nyek falba süllyesztésére 372

3 Prima > Egyszerűség A Prima kínálata átfogó megoldást nyújt, ha a szerelvények falba süllyesztésére nincs mód. A csavaros felfogatás könnyűvé teszi a rögzítést. A szerelvényekhez egyszerűen illeszthető műanyag vezetékcsatorna is. > Költséghatékonyság Kiváló ár-érték arányt nyújt olyan esetekben, amikor IP20-as falon kívüli megoldást keres. Ideális, házés lakásfelújításokhoz, vagy akár új építésű ingatlanok esetén is. P P P P P P P P P Egy kapcsoló, egy rendelési szám Hátlap Mechanizmus Burkolat Billentyű P P > Stílus A masszív kivitel és a letisztult vonalak ideális megoldást kínálnak, mind a villamos kivitelezők, mind a megrendelők számára. 373

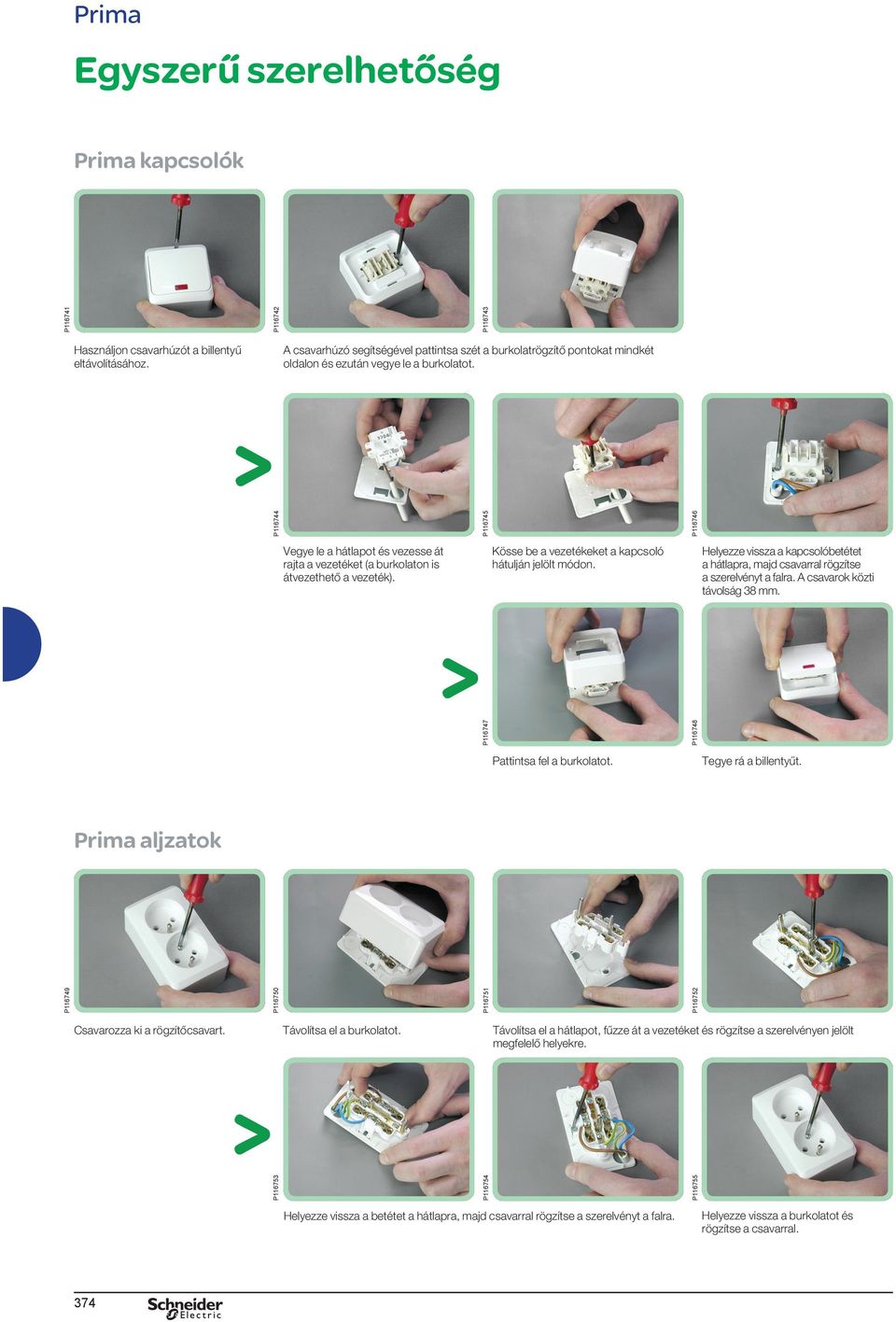

4 Prima Egyszerű szerelhetőség Helyezze vissza a kapcsolóbetétet a hátlapra, majd csavarral rögzítse a szerelvényt a falra. A csavarok közti távolság 38 mm. P Kösse be a vezetékeket a kapcsoló hátulján jelölt módon. P Vegye le a hátlapot és vezesse át rajta a vezetéket (a burkolaton is átvezethető a vezeték). P P A csavarhúzó segítségével pattintsa szét a burkolatrögzítő pontokat mindkét oldalon és ezután vegye le a burkolatot. P Használjon csavarhúzót a billentyű eltávolításához. P P P Prima kapcsolók Pattintsa fel a burkolatot. Tegye rá a billentyűt. P Helyezze vissza a betétet a hátlapra, majd csavarral rögzítse a szerelvényt a falra. 374 P Távolítsa el a hátlapot, fűzze át a vezetéket és rögzítse a szerelvényen jelölt megfelelő helyekre. P Távolítsa el a burkolatot. P Csavarozza ki a rögzítőcsavart. P P P Prima aljzatok Helyezze vissza a burkolatot és rögzítse a csavarral.

5 Prima Kiválasztási táblázat Mechanizmusok kompletten Kapcsolók, 10 AX V~ Egypólusú kapcsoló (101) WDE WDE Kétpólusú kapcsoló (102) WDE WDE Csillárkapcsoló (105) WDE WDE Váltókapcsoló, lépcsőjellel (106) WDE WDE Keresztkapcsoló (107) WDE WDE Kapcsolók jelzőfénnyel, 10 AX V~ Egypólusú kapcsoló, jelzőfénnyel WDE WDE Kétpólusú kapcsoló, jelzőfénnyel WDE WDE Csillárkapcsoló, jelzőfénnyel WDE WDE Váltókapcsoló lépcsőjellel, jelzőfénnyel WDE WDE Keresztkapcsoló, jelzőfénnyel WDE WDE Egypólusú nyomók, 10 A V~ Egypólusú nyomó, csengőjellel WDE WDE Egypólusú nyomó, lámpajellel (101N) WDE WDE Egypólusú nyomók jelzőfénnyel, 10 A V~ Egypólusú nyomó csengőjellel, jelzőfénnyel WDE WDE Egypólusú nyomó lámpajellel, jelzőfénnyel WDE WDE Földelt csatlakozóaljzatok, 16 A V~ 2P+F csatlakozóaljzat WDE WDE x2P+F csatlakozóaljzat WDE WDE

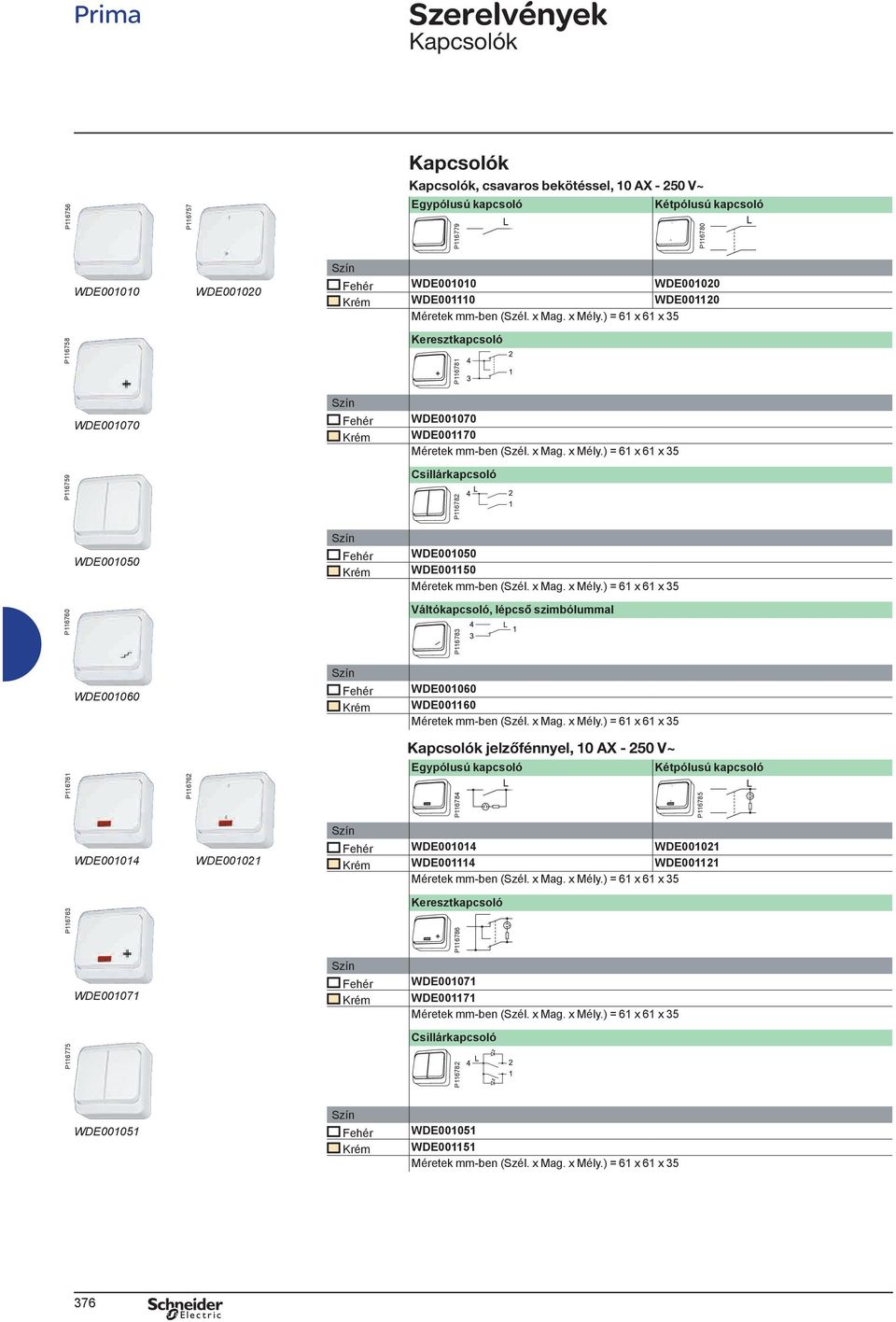

6 Prima Szerelvények Kapcsolók P P Kapcsolók Kapcsolók, csavaros bekötéssel, 10 AX V~ Egypólusú kapcsoló P Kétpólusú kapcsoló P WDE WDE WDE WDE WDE WDE P Keresztkapcsoló P WDE WDE WDE P Csillárkapcsoló P WDE WDE WDE P Váltókapcsoló, lépcső szimbólummal P WDE WDE WDE P WDE P WDE Kapcsolók jelzőfénnyel, 10 AX V~ Egypólusú kapcsoló Kétpólusú kapcsoló P WDE WDE WDE WDE P P P WDE Keresztkapcsoló P WDE WDE Csillárkapcsoló P WDE WDE WDE

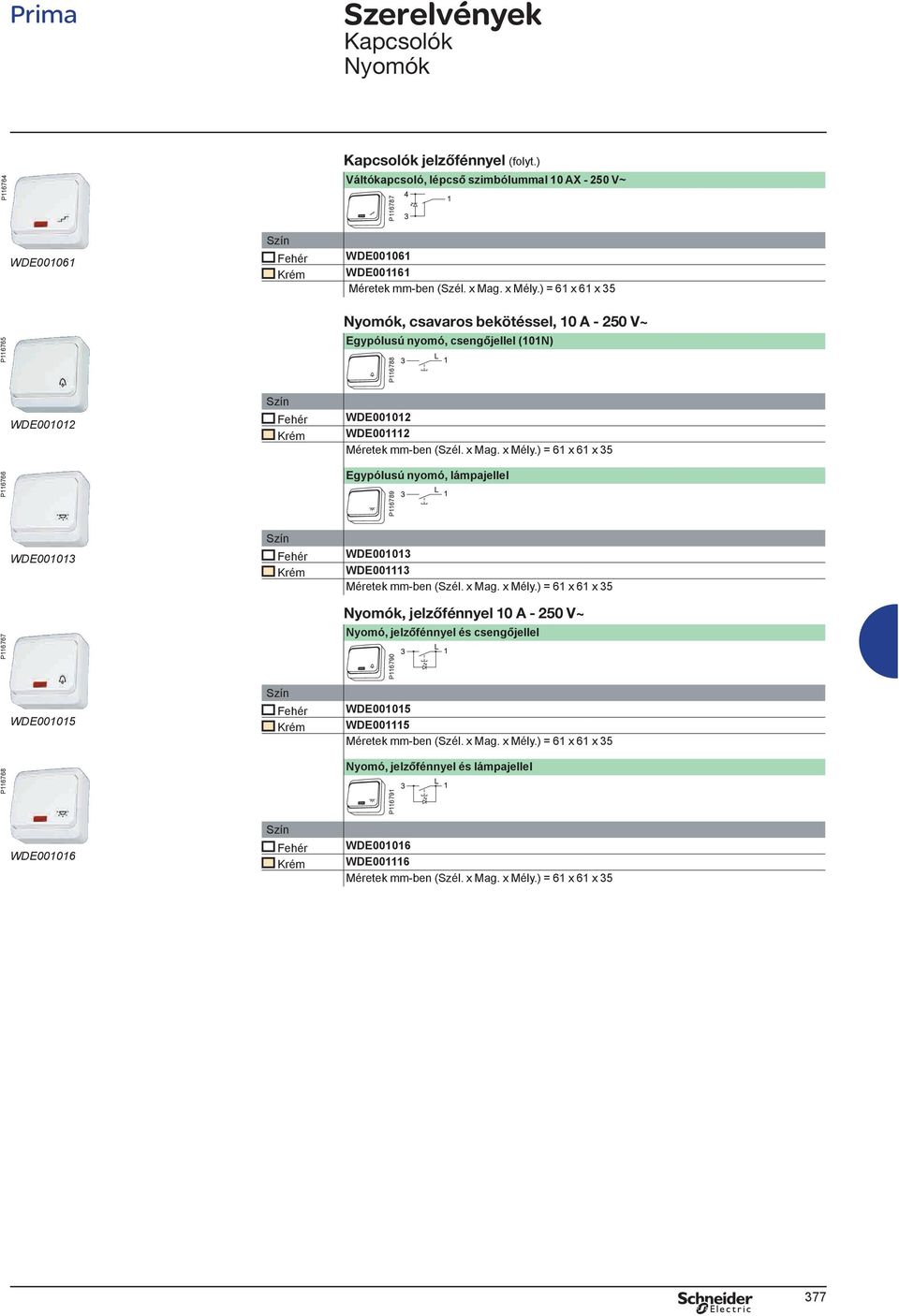

7 Prima Szerelvények Kapcsolók Nyomók P WDE Kapcsolók jelzőfénnyel (folyt.) Váltókapcsoló, lépcső szimbólummal 10 AX V~ P WDE WDE P P WDE Nyomók, csavaros bekötéssel, 10 A V~ Egypólusú nyomó, csengőjellel (101N) P WDE WDE Egypólusú nyomó, lámpajellel P P P WDE WDE WDE WDE WDE Nyomók, jelzőfénnyel 10 A V~ Nyomó, jelzőfénnyel és csengőjellel P WDE WDE Nyomó, jelzőfénnyel és lámpajellel P WDE WDE

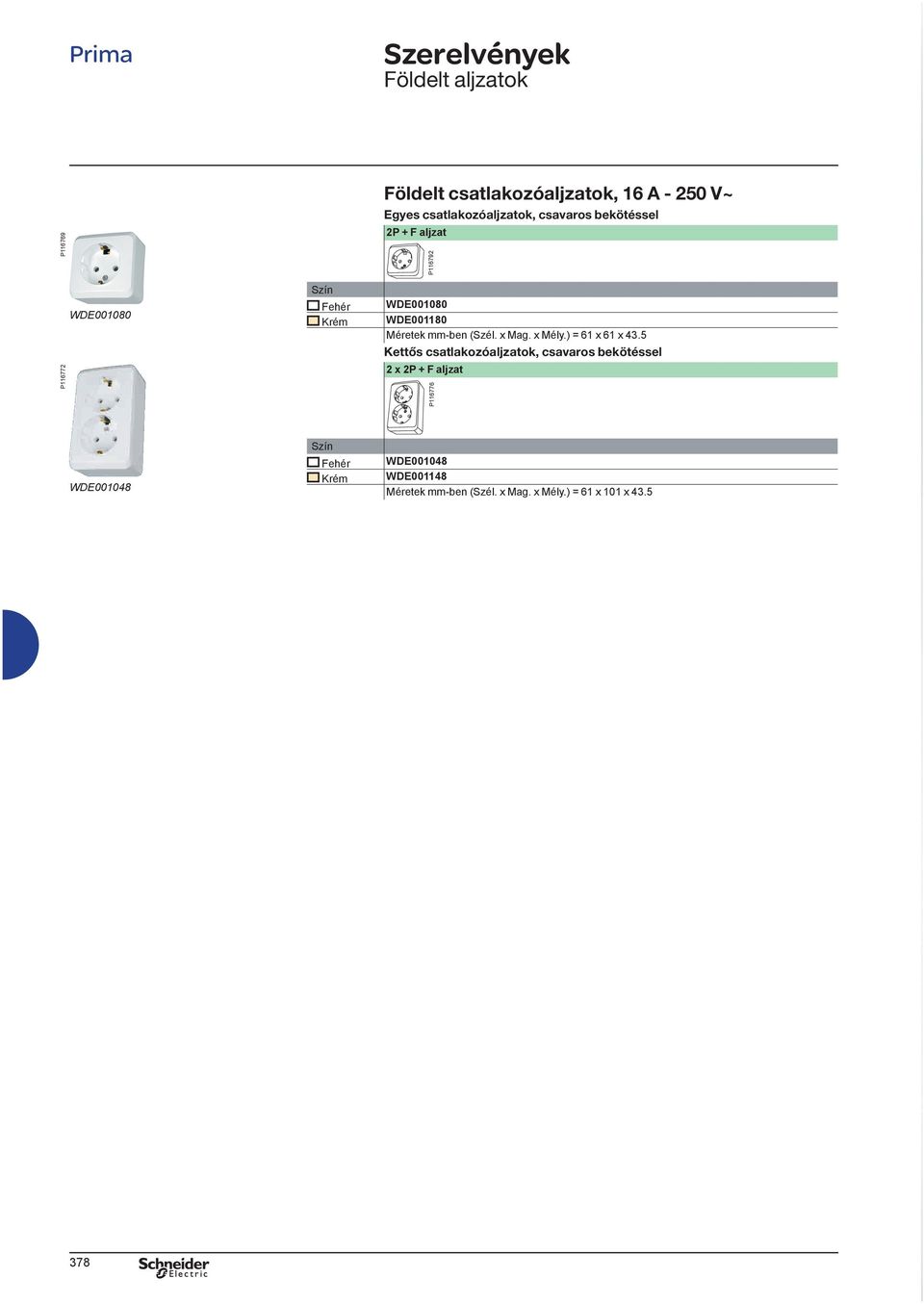

8 Szerelvények Prima Földelt aljzatok Földelt csatlakozóaljzatok, 16 A V~ Egyes csatlakozóaljzatok, csavaros bekötéssel P P P + F aljzat WDE WDE WDE Méretek mm-ben (Szél. x Mag. x Mély.) = 61 x 61 x 43.5 Kettős csatlakozóaljzatok, csavaros bekötéssel P P x 2P + F aljzat 378 WDE WDE Méretek mm-ben (Szél. x Mag. x Mély.) = 61 x 101 x 43.5 P93769 WDE001048
