Oteo TM Esztétikus megoldás felújításhoz

Átírás

1 Oteo TM Esztétikus megoldás felújításhoz Rendszerben, falvésés nélkül

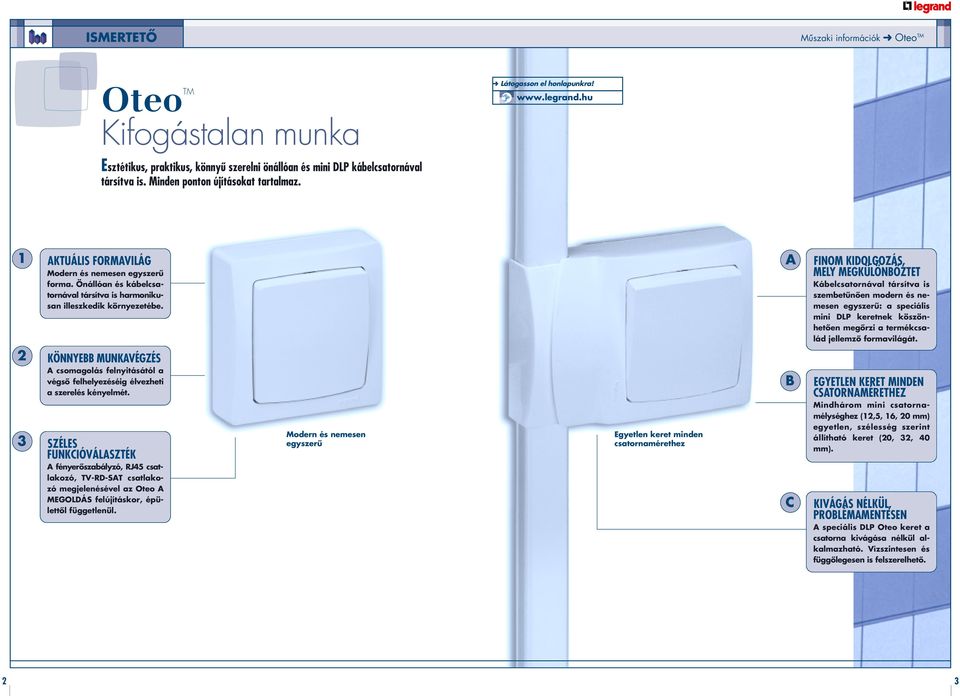

2 ISMERTETÔ Mûszaki információk Oteo TM OteoTM Kifogástalan munka Látogasson el honlapunkra! Esztétikus, praktikus, könnyû szerelni önállóan és mini DLP kábelcsatornával társítva is. Minden ponton újításokat tartalmaz. 1 AKTUÁLIS FORMAVILÁG Modern és nemesen egyszerû forma. Önállóan és kábelcsatornával társítva is harmonikusan illeszkedik környezetébe. 2 3 KÖNNYEBB MUNKAVÉGZÉS A csomagolás felnyitásától a végsô felhelyezéséig élvezheti a szerelés kényelmét. SZÉLES FUNKCIÓVÁLASZTÉK A fényerôszabályzó, RJ45 csatlakozó, TV-RD-SAT csatlakozó megjelenésével az Oteo A MEGOLDÁS felújításkor, épülettôl függetlenül. Modern és nemesen egyszerû Egyetlen minden csatornamérethez A B C FINOM KIDOLGOZÁS, MELY MEGKÜLÖNBÖZTET Kábelcsatornával társítva is szembetûnôen modern és nemesen egyszerû: a speciális mini DLP nek köszönhetôen megôrzi a termékcsalád jellemzô formavilágát. EGYETLEN KERET MINDEN CSATORNAMÉRETHEZ Mindhárom mini csatornamélységhez (12,5, 16, 20 mm) egyetlen, szélesség szerint állítható (20, 32, 40 mm). KIVÁGÁS NÉLKÜL, PROBLÉMAMENTESEN A speciális DLP Oteo a csatorna kivágása nélkül alkalmazható. Vízszintesen és függôlegesen is felszerelhetô. 2 3

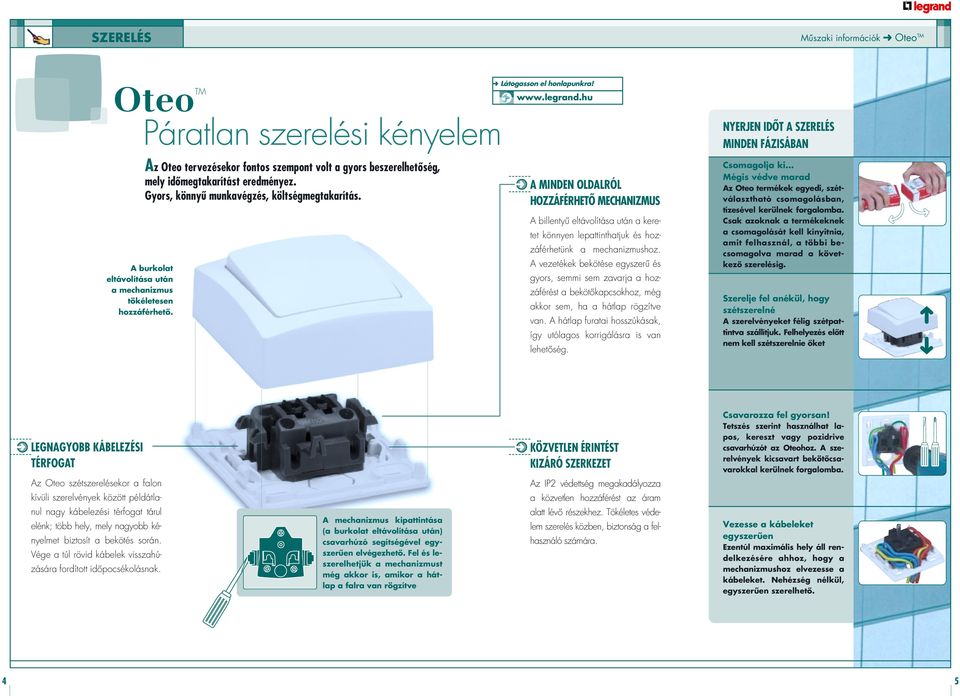

3 SZERELÉS Mûszaki információk Oteo TM Látogasson el honlapunkra! OteoTM Páratlan szerelési kényelem NYERJEN IDÔT A SZERELÉS MINDEN FÁZISÁBAN A burkolat eltávolítása után a mechanizmus tökéletesen hozzáférhetô. Az Oteo tervezésekor fontos szempont volt a gyors beszerelhetôség, mely idômegtakarítást eredményez. Gyors, könnyû munkavégzés, költségmegtakarítás. A MINDEN OLDALRÓL HOZZÁFÉRHETÔ MECHANIZMUS A billentyû eltávolítása után a et könnyen lepattinthatjuk és hozzáférhetünk a mechanizmushoz. A vezetékek bekötése egyszerû és gyors, semmi sem zavarja a hozzáférést a bekötôkapcsokhoz, még akkor sem, ha a hátlap rögzítve van. A hátlap furatai hosszúkásak, így utólagos korrigálásra is van lehetôség. Csomagolja ki Mégis védve marad Az Oteo termékek egyedi, szétválasztható csomagolásban, tízesével kerülnek forgalomba. Csak azoknak a termékeknek a csomagolását kell kinyitnia, amit felhasznál, a többi becsomagolva marad a következô szerelésig. Szerelje fel anékül, hogy szétszerelné A szerelvényeket félig szétpattintva szállítjuk. Felhelyezés elôtt nem kell szétszerelnie ôket LEGNAGYOBB KÁBELEZÉSI TÉRFOGAT KÖZVETLEN ÉRINTÉST KIZÁRÓ SZERKEZET Csavarozza fel gyorsan! Tetszés szerint használhat lapos, kereszt vagy pozidrive csavarhúzót az Oteohoz. A szerelvények kicsavart bekötôcsavarokkal kerülnek forgalomba. Az Oteo szétszerelésekor a falon Az IP2 védettség megakadályozza kívüli szerelvények között példátla- a közvetlen hozzáférést az áram nul nagy kábelezési térfogat tárul elénk; több hely, mely nagyobb kényelmet biztosít a bekötés során. Vége a túl rövid kábelek visszahúzására fordított idôpocsékolásnak. A mechanizmus kipattintása (a burkolat eltávolítása után) csavarhúzó segítségével egyszerûen elvégezhetô. Fel és leszerelhetjük a mechanizmust még akkor is, amikor a hátlap a falra van rögzítve alatt lévô részekhez. Tökéletes védelem szerelés közben, biztonság a felhasználó számára. Vezesse a kábeleket egyszerûen Ezentúl maximális hely áll rendelkezésére ahhoz, hogy a mechanizmushoz elvezesse a kábeleket. Nehézség nélkül, egyszerûen szerelhetô. 4 5

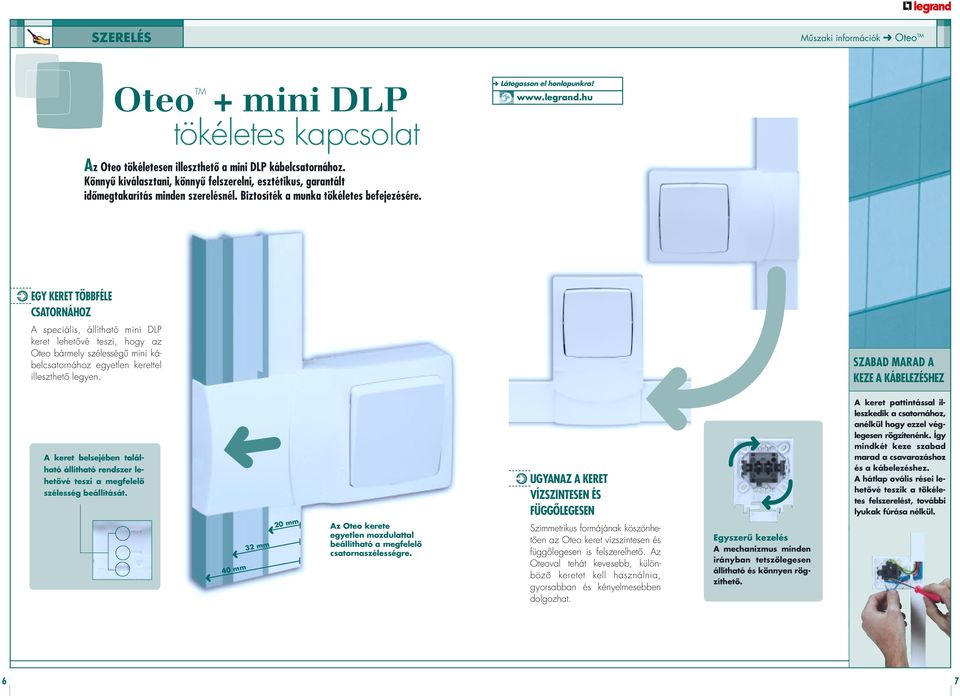

4 SZERELÉS Mûszaki információk Oteo TM OteoTM + mini DLP tökéletes kapcsolat Látogasson el honlapunkra! Az Oteo tökéletesen illeszthetô a mini DLP kábelcsatornához. Könnyû kiválasztani, könnyû felszerelni, esztétikus, garantált idômegtakarítás minden szerelésnél. Biztosíték a munka tökéletes befejezésére. EGY KERET TÖBBFÉLE CSATORNÁHOZ A speciális, állítható mini DLP lehetôvé teszi, hogy az Oteo bármely szélességû mini kábelcsatornához egyetlen tel illeszthetô legyen. SZABAD MARAD A KEZE A KÁBELEZÉSHEZ A belsejében található állítható rendszer lehetôvé teszi a megfelelô szélesség beállítását. 40 mm 32 mm 20 mm Az Oteo e egyetlen mozdulattal beállítható a megfelelô csatornaszélességre. UGYANAZ A KERET VÍZSZINTESEN ÉS FÜGGÔLEGESEN Szimmetrikus formájának köszönhetôen az Oteo vízszintesen és függôlegesen is felszerelhetô. Az Oteoval tehát kevesebb, különbözô et kell használnia, gyorsabban és kényelmesebben dolgozhat. Egyszerû kezelés A mechanizmus minden irányban tetszôlegesen állítható és könnyen rögzíthetô. A pattintással illeszkedik a csatornához, anélkül hogy ezzel véglegesen rögzítenénk. Így mindkét keze szabad marad a csavarozáshoz és a kábelezéshez. A hátlap ovális rései lehetôvé teszik a tökéletes felszerelést, további lyukak fúrása nélkül. 6 7

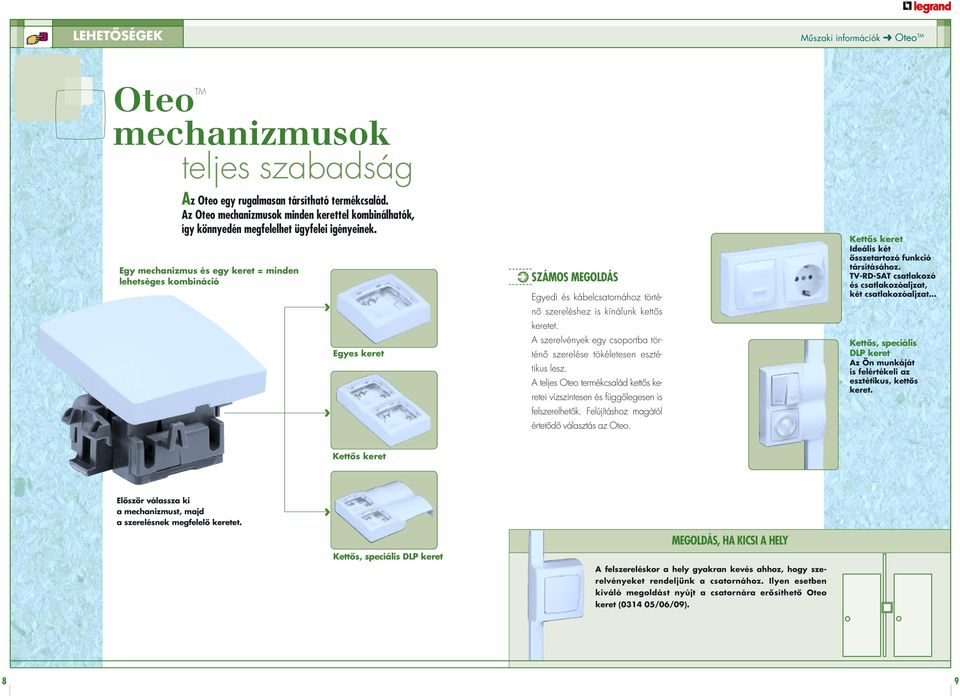

5 LEHETÔSÉGEK DOSSIER TECHNIQUE Mûszaki információk COFFRETS Oteo HYPRA TM OteoTM mechanizmusok teljes szabadság Az Oteo egy rugalmasan társítható termékcsalád. Az Oteo mechanizmusok minden tel kombinálhatók, így könnyedén megfelelhet ügyfelei igényeinek. Egy mechanizmus és egy = minden lehetséges kombináció Egyes SZÁMOS MEGOLDÁS Egyedi és kábelcsatornához történô szereléshez is kínálunk kettôs et. A szerelvények egy csoportba történô szerelése tökéletesen esztétikus lesz. A teljes Oteo termékcsalád kettôs ei vízszintesen és függôlegesen is felszerelhetôk. Felújításhoz magától értetôdô választás az Oteo. Kettôs Ideális két összetartozó funkció társításához. TV-RD-SAT csatlakozó és csatlakozóaljzat, két csatlakozóaljzat Kettôs, speciális DLP Az Ön munkáját is felértékeli az esztétikus, kettôs. Kettôs Elôször válassza ki a mechanizmust, majd a szerelésnek megfelelô et. Kettôs, speciális DLP MEGOLDÁS, HA KICSI A HELY A felszereléskor a hely gyakran kevés ahhoz, hogy szerelvényeket rendeljünk a csatornához. Ilyen esetben kiváló megoldást nyújt a csatornára erôsíthetô Oteo ( /06/09). 8 9

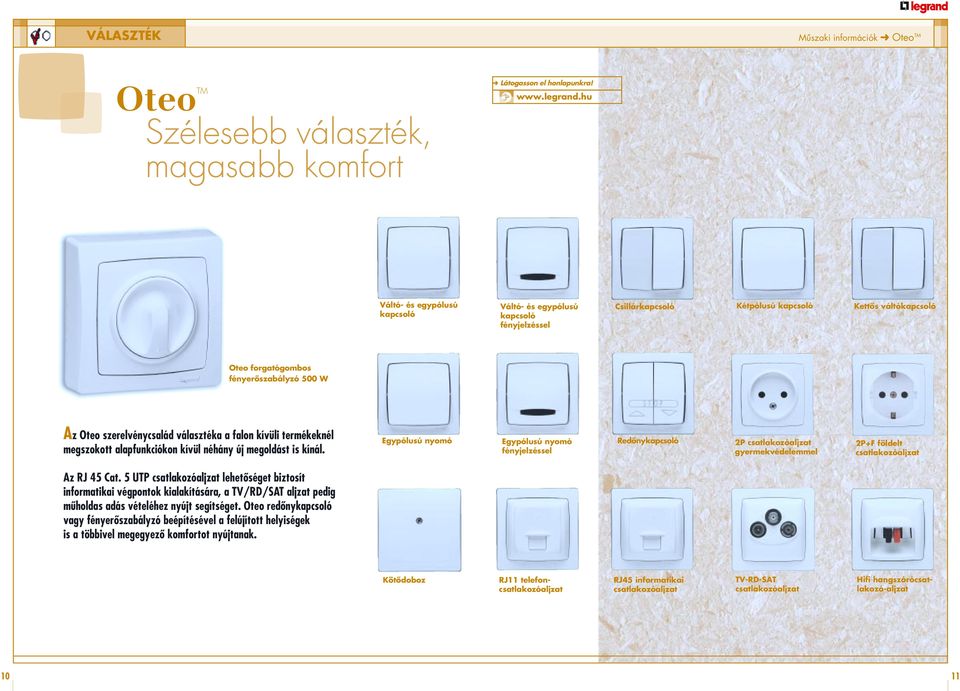

6 VÁLASZTÉK Mûszaki információk Oteo TM Látogasson el honlapunkra! OteoTM Szélesebb választék, magasabb komfort Váltó- és egypólusú kapcsoló Váltó- és egypólusú kapcsoló fényjelzéssel Csillárkapcsoló Kétpólusú kapcsoló Kettôs váltókapcsoló Oteo forgatógombos fényerôszabályzó 500 W Az Oteo szerelvénycsalád választéka a falon kívüli termékeknél megszokott alapfunkciókon kívül néhány új megoldást is kínál. Egypólusú nyomó Egypólusú nyomó fényjelzéssel Redônykapcsoló 2P csatlakozóaljzat gyermekvédelemmel 2P+F földelt csatlakozóaljzat Az RJ 45 Cat. 5 UTP csatlakozóaljzat lehetôséget biztosít informatikai végpontok kialakítására, a TV/RD/SAT aljzat pedig mûholdas adás vételéhez nyújt segítséget. Oteo redônykapcsoló vagy fényerôszabályzó beépítésével a felújított helyiségek is a többivel megegyezô komfortot nyújtanak. Kötôdoboz RJ11 telefoncsatlakozóaljzat RJ45 informatikai csatlakozóaljzat TV-RD-SAT csatlakozóaljzat Hifi hangszórócsatlakozó-aljzat 10 11

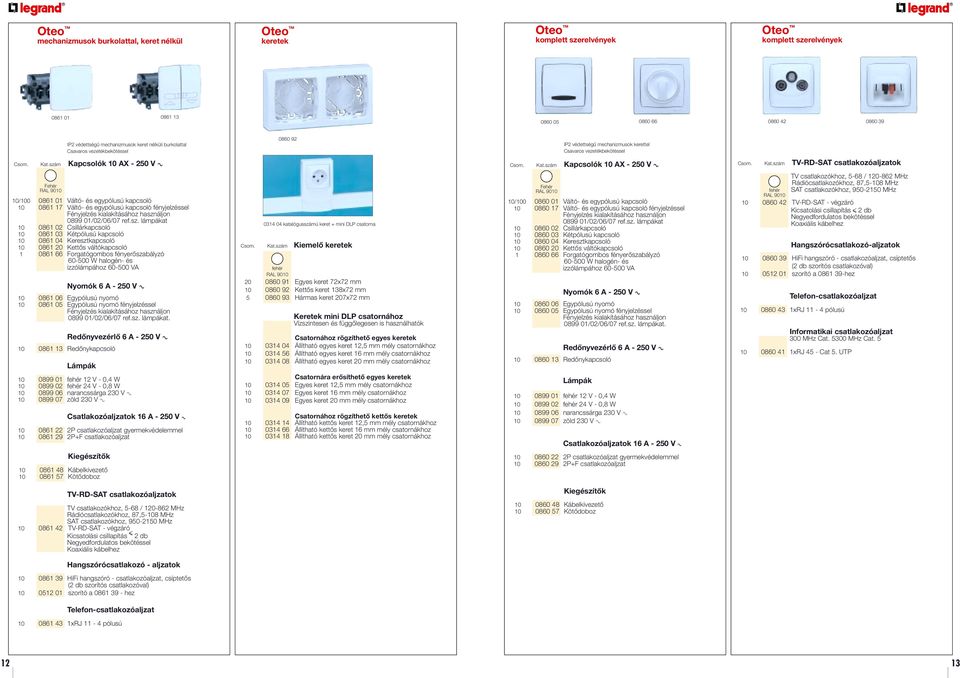

7 R R mechanizmusok burkolattal, nélkül ek komplett szerelvények komplett szerelvények IP2 védettségû mechanizmusok nélküli burkolattal Csavaros vezetékbekötéssel Csom. Kat.szám Kapcsolók 10 AX V ± IP2 védettségû mechanizmusok tel Csavaros vezetékbekötéssel Csom. Kat.szám Kapcsolók 10 AX V ± Csom. Kat.szám TV-RD-SAT csatlakozóaljzatok Fehér RAL / Váltó- és egypólusú kapcsoló Váltó- és egypólusú kapcsoló fényjelzéssel Fényjelzés kialakításához használjon /02/06/07 ref.sz. lámpákat Csillárkapcsoló Kétpólusú kapcsoló Keresztkapcsoló Kettôs váltókapcsoló Forgatógombos fényerôszabályzó W halogén- és izzólámpához VA Nyomók 6 A V ± Egypólusú nyomó Egypólusú nyomó fényjelzéssel Fényjelzés kialakításához használjon /02/06/07 ref.sz. lámpákat Redônykapcsoló Redônyvezérlô 6 A V ± Lámpák V - 0,4 W V - 0,8 W narancssárga 230 V ± zöld 230 V ± Csatlakozóaljzatok 16 A V ± P csatlakozóaljzat gyermekvédelemmel P+F csatlakozóaljzat katalógusszámú + mini DLP csatorna Csom. Kat.szám Kiemelô ek RAL Egyes 72x72 mm Kettôs 138x72 mm Hármas 207x72 mm Keretek mini DLP csatornához Vízszintesen és függôlegesen is használhatók Csatornához rögzíthetô egyes ek Állítható egyes 12,5 mm mély csatornákhoz Állítható egyes 16 mm mély csatornákhoz Állítható egyes 20 mm mély csatornákhoz Csatornára erôsíthetô egyes ek Egyes 12,5 mm mély csatornákhoz Egyes 16 mm mély csatornákhoz Egyes 20 mm mély csatornákhoz Csatornához rögzíthetô kettôs ek Állítható kettôs 12,5 mm mély csatornákhoz Állítható kettôs 16 mm mély csatornákhoz Állítható kettôs 20 mm mély csatornákhoz Fehér RAL / Váltó- és egypólusú kapcsoló Váltó- és egypólusú kapcsoló fényjelzéssel Fényjelzés kialakításához használjon /02/06/07 ref.sz. lámpákat Csillárkapcsoló Kétpólusú kapcsoló Keresztkapcsoló Kettôs váltókapcsoló Forgatógombos fényerôszabályzó W halogén- és izzólámpához VA Nyomók 6 A V ± Egypólusú nyomó Egypólusú nyomó fényjelzéssel Fényjelzés kialakításához használjon /02/06/07 ref.sz. lámpákat Redônykapcsoló Redônyvezérlô 6 A V ± Lámpák V - 0,4 W V - 0,8 W narancssárga 230 V ± zöld 230 V ± Csatlakozóaljzatok 16 A V ± TV csatlakozókhoz, 5-68 / MHz Rádiócsatlakozókhoz, 87,5-108 MHz SAT csatlakozókhoz, MHz RAL TV-RD-SAT - végzáró Kicsatolási csillapítás < 2 db Negyedfordulatos bekötéssel Koaxiális kábelhez Hangszórócsatlakozó-aljzatok HiFi hangszóró - csatlakozóaljzat, csíptetôs (2 db szorítós csatlakozóval) szorító a hez Telefon-csatlakozóaljzat xRJ 11-4 pólusú Informatikai csatlakozóaljzat 300 MHz Cat MHz Cat xRJ 45 - Cat 5. UTP Kiegészítôk Kábelkivezetô Kötôdoboz P csatlakozóaljzat gyermekvédelemmel P+F csatlakozóaljzat TV-RD-SAT csatlakozóaljzatok TV csatlakozókhoz, 5-68 / MHz Rádiócsatlakozókhoz, 87,5-108 MHz SAT csatlakozókhoz, MHz TV-RD-SAT - végzáró < Kicsatolási csillapítás 2 db Negyedfordulatos bekötéssel Koaxiális kábelhez Kiegészítôk Kábelkivezetô Kötôdoboz Hangszórócsatlakozó - aljzatok HiFi hangszóró - csatlakozóaljzat, csíptetôs (2 db szorítós csatlakozóval) szorító a hez Telefon-csatlakozóaljzat xRJ 11-4 pólusú 12 13

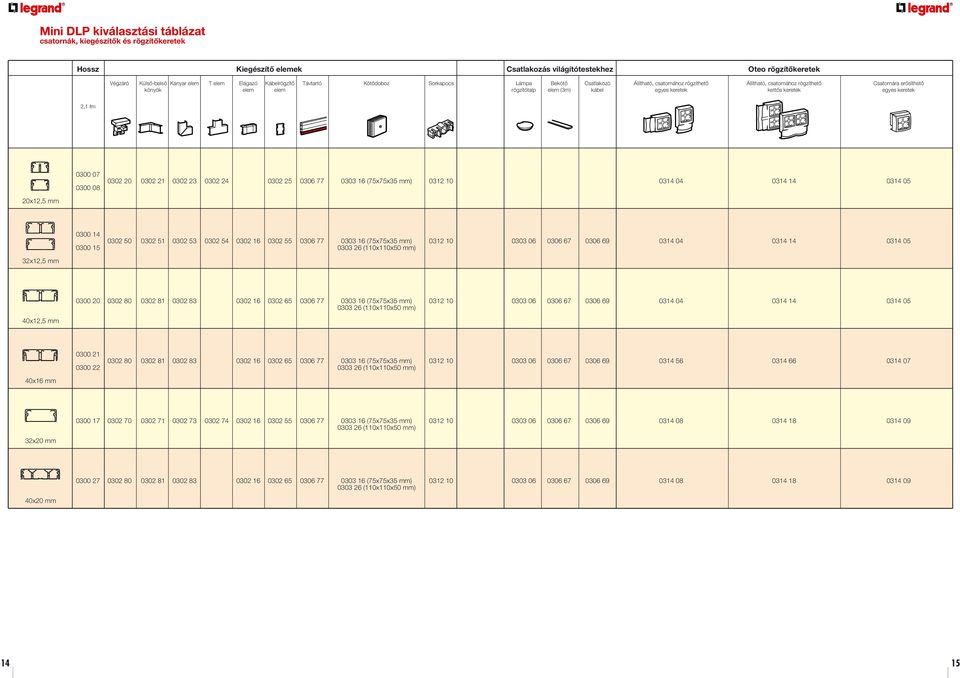

8 R R Mini DLP kiválasztási táblázat csatornák, kiegészítôk és rögzítôek Hossz Kiegészítô elemek Csatlakozás világítótestekhez Oteo rögzítôek Végzáró Külsô-belsô Kanyar elem T elem Elágazó Kábelrögzítô Távtartó Kötôdoboz Sorkapocs Lámpa Bekötô Csatlakozó Állítható, csatornához rögzíthetô Állítható, csatornához rögzíthetô Csatornára erôsíthetô elem elem rögzítôtalpelem (3m) kábel egyes ek kettôs ek egyes ek 2,1 fm (75x75x35 mm) x12,5 mm (75x75x35 mm) (110x110x50 mm) 32x12,5 mm (75x75x35 mm) (110x110x50 mm) 40x12,5 mm (75x75x35 mm) (110x110x50 mm) 40x16 mm (75x75x35 mm) (110x110x50 mm) 32x20 mm (75x75x35 mm) (110x110x50 mm) 40x20 mm 14 15

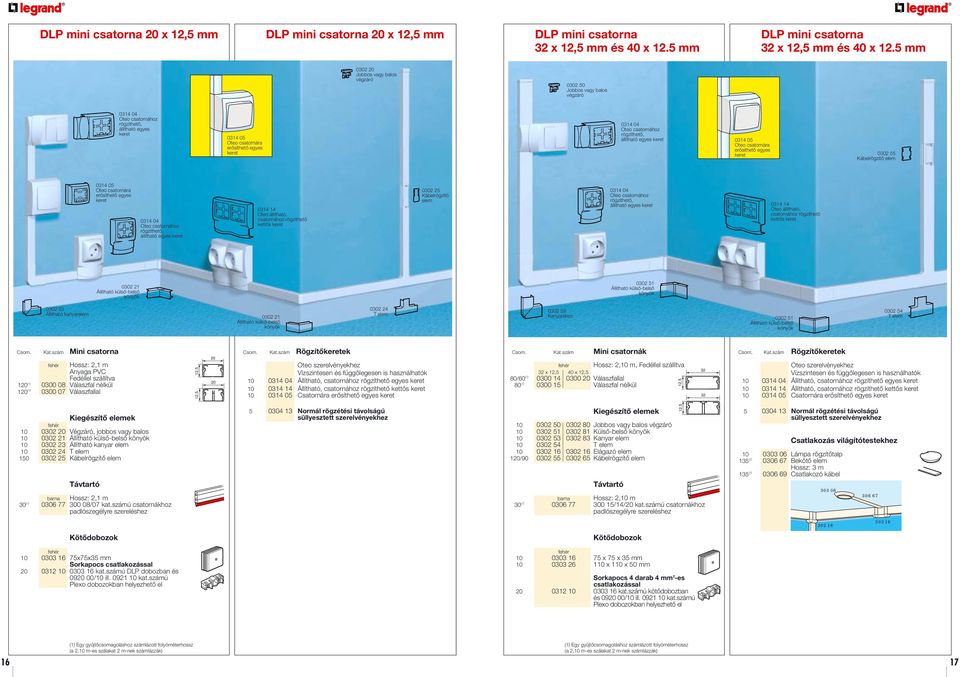

9 R R 20 x 12,5 mm 20 x 12,5 mm 32 x 12,5 mm és 40 x 12.5 mm 32 x 12,5 mm és 40 x 12.5 mm Jobbos vagy balos végzáró Jobbos vagy balos végzáró Oteo csatornához állítható egyes Oteo csatornára erôsíthetô egyes Oteo csatornához állítható egyes Oteo csatornára erôsíthetô egyes Kábelrögzítô elem Oteo csatornára erôsíthetô egyes Oteo csatornához állítható egyes Oteo állítható, csatornához rögzíthetô kettôs Kábelrögzítô elem Oteo csatornához állítható egyes Oteo állítható, csatornához rögzíthetô kettôs Állítható kanyarelem T elem Kanyarelem T elem Csom. Kat.szám Mini csatorna Hossz: 2,1 m Anyaga PVC Fedéllel szállítva 120 (1) Válaszfal nélkül 120 (1) Válaszfallal 12,5 12, Csom. Kat.szám Rögzítôek Oteo szerelvényekhez Vízszintesen és függôlegesen is használhatók Állítható, csatornához rögzíthetô egyes Állítható, csatornához rögzíthetô kettôs Csatornára erôsíthetô egyes Csom. Kat.szám Mini csatornák Hossz: 2,10 m, Fedéllel szállítva 32 x 12,5 40 x 12,5 80/60 (1) Válaszfallal 80 (1) Válaszfal nélkül 12, Csom. Kat.szám Rögzítôek Oteo szerelvényekhez Vízszintesen és függôlegesen is használhatók Állítható, csatornához rögzíthetô egyes Állítható, csatornához rögzíthetô kettôs Csatornára erôsíthetô egyes Kiegészítô elemek Végzáró, jobbos vagy balos Állítható kanyar elem T elem Kábelrögzítô elem Távtartó barna Hossz: 2,1 m 30 (1) /07 kat.számú csatornákhoz padlószegélyre szereléshez Normál rögzétési távolságú süllyesztett szerelvényekhez Kiegészítô elemek Jobbos vagy balos végzáró Külsô-belsô Kanyar elem T elem Elágazó elem 120/ Kábelrögzítô elem Távtartó barna Hossz: 2,10 m 30 (1) /14/20 kat.számú csatornákhoz padlószegélyre szereléshez 12, Normál rögzétési távolságú süllyesztett szerelvényekhez Lámpa rögzítôtalp 135 (1) Bekötô elem Hossz: 3 m 135 (1) Csatlakozó kábel Csatlakozás világítótestekhez Kötôdobozok Kötôdobozok x75x35 mm Sorkapocs csatlakozással kat.számú DLP dobozban és /10 ill kat.számú Plexo dobozokban helyezhetô el x 75 x 35 mm x 110 x 50 mm Sorkapocs 4 darab 4 mm 2 -es csatlakozással kat.számú kötôdobozban és /10 ill kat.számú Plexo dobozokban helyezhetô el (1) Egy gyûjtôcsomagoláshoz számlázott folyóméterhossz (a 2,10 m-es szálakat 2 m-nek számlázzák) (1) Egy gyûjtôcsomagoláshoz számlázott folyóméterhossz (a 2,10 m-es szálakat 2 m-nek számlázzák) 16 17

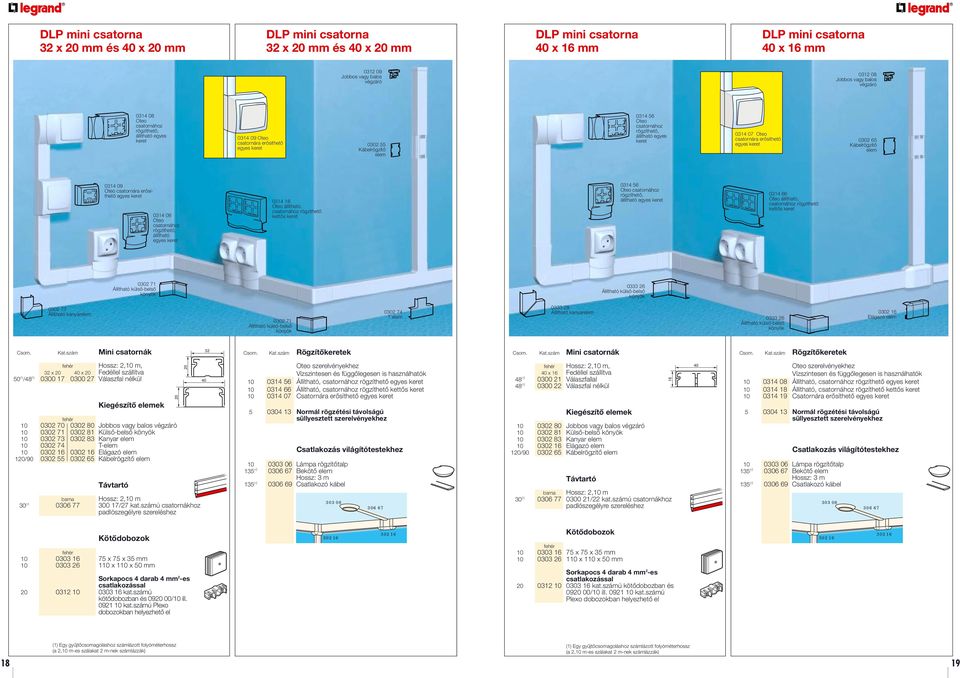

10 R R 32 x 20 mm és 40 x 20 mm 32 x 20 mm és 40 x 20 mm 40 x 16 mm 40 x 16 mm Jobbos vagy balos végzáró Jobbos vagy balos végzáró Oteo csatornához állítható egyes Oteo csatornára erôsíthetô egyes Kábelrögzítô elem Oteo csatornához állítható egyes Oteo csatornára erôsíthetô egyes Kábelrögzítô elem Oteo csatornára erôsíthetô egyes Oteo csatornához állítható egyes Oteo állítható, csatornához rögzíthetô kettôs Oteo csatornához állítható egyes Oteo állítható, csatornához rögzíthetô kettôs Állítható kanyarelem T elem Állítható kanyarelem Elágazó elem Csom. Kat.szám Mini csatornák 32 Csom. Kat.szám Rögzítôek Csom. Kat.szám Mini csatornák Csom. Kat.szám Rögzítôek Hossz: 2,10 m, 32 x x 20 Fedéllel szállítva 50 (1) /48 (1) Válaszfal nélkül Kiegészítô elemek Jobbos vagy balos végzáró Külsô-belsô Kanyar elem T-elem Elágazó elem 120/ Kábelrögzítô elem Távtartó barna Hossz: 2,10 m 30 (1) /27 kat.számú csatornákhoz padlószegélyre szereléshez Oteo szerelvényekhez Vízszintesen és függôlegesen is használhatók Állítható, csatornához rögzíthetô egyes Állítható, csatornához rögzíthetô kettôs Csatornára erôsíthetô egyes Normál rögzétési távolságú süllyesztett szerelvényekhez Lámpa rögzítôtalp 135 (1) Bekötô elem Hossz: 3 m 135 (1) Csatlakozó kábel Csatlakozás világítótestekhez Hossz: 2,10 m, 40 x 16 Fedéllel szállítva 48 (1) Válaszfallal 48 (1) Válaszfal nélkül Kiegészítô elemek Jobbos vagy balos végzáró Külsô-belsô Kanyar elem 10 0 Elágazó elem 120/ Kábelrögzítô elem Távtartó barna Hossz: 2,10 m 30 (1) /22 kat.számú csatornákhoz padlószegélyre szereléshez Oteo szerelvényekhez Vízszintesen és függôlegesen is használhatók Állítható, csatornához rögzíthetô egyes Állítható, csatornához rögzíthetô kettôs Csatornára erôsíthetô egyes Normál rögzétési távolságú süllyesztett szerelvényekhez Lámpa rögzítôtalp 135 (1) Bekötô elem Hossz: 3 m 135 (1) Csatlakozó kábel Csatlakozás világítótestekhez Kötôdobozok x 75 x 35 mm x 110 x 50 mm Sorkapocs 4 darab 4 mm 2 -es csatlakozással kat.számú kötôdobozban és /10 ill kat.számú Plexo dobozokban helyezhetô el Kötôdobozok x 75 x 35 mm x 110 x 50 mm Sorkapocs 4 darab 4 mm 2 -es csatlakozással kat.számú kötôdobozban és /10 ill kat.számú Plexo dobozokban helyezhetô el (1) Egy gyûjtôcsomagoláshoz számlázott folyóméterhossz (a 2,10 m-es szálakat 2 m-nek számlázzák) (1) Egy gyûjtôcsomagoláshoz számlázott folyóméterhossz (a 2,10 m-es szálakat 2 m-nek számlázzák) 18 19

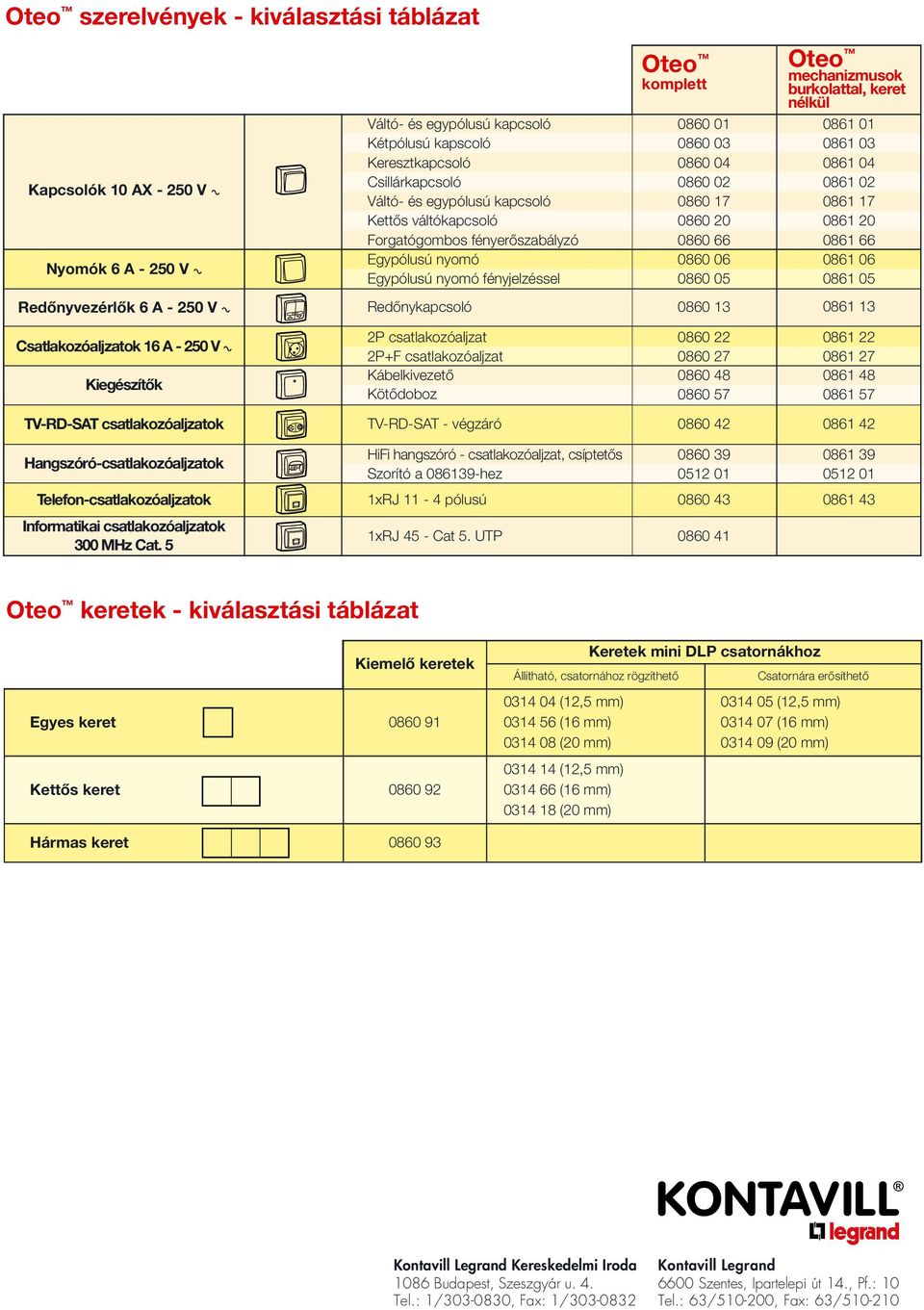

11 szerelvények - kiválasztási táblázat Kapcsolók 10 AX V ± Nyomók 6 A V ± Váltó- és egypólusú kapcsoló Kétpólusú kapscoló Keresztkapcsoló Csillárkapcsoló Váltó- és egypólusú kapcsoló Kettôs váltókapcsoló Forgatógombos fényerôszabályzó Egypólusú nyomó Egypólusú nyomó fényjelzéssel komplett mechanizmusok burkolattal, nélkül Redônyvezérlôk 6 A V ± Redônykapcsoló Csatlakozóaljzatok 16 A V ± Kiegészítôk 2P csatlakozóaljzat P+F csatlakozóaljzat Kábelkivezetô Kötôdoboz TV-RD-SAT csatlakozóaljzatok TV-RD-SAT - végzáró Hangszóró-csatlakozóaljzatok HiFi hangszóró - csatlakozóaljzat, csíptetôs Szorító a hez Telefon-csatlakozóaljzatok 1xRJ 11-4 pólusú Informatikai csatlakozóaljzatok 300 MHz Cat. 5 1xRJ 45 - Cat 5. UTP ek - kiválasztási táblázat Egyes Kettôs Hármas Kiemelô ek Állítható, csatornához rögzíthetô (12,5 mm) (16 mm) (20 mm) (12,5 mm) (16 mm) (20 mm) Keretek mini DLP csatornákhoz Csatornára erôsíthetô (12,5 mm) (16 mm) (20 mm) Kontavill Legrand Kereskedelmi Iroda 1086 Budapest, Szeszgyár u. 4. Tel.: 1/ , Fax: 1/ Kontavill Legrand 6600 Szentes, Ipartelepi út 14., Pf.: 10 Tel.: 63/ , Fax: 63/
