1 Kisfeszültség Mérés és kommunikáció az energiaelosztásban Energiahatékonysági segédlet Compact NSX Compact NS 630A felett Masterpact Energiamérés és vezérlés Megnövelt energia rendelkezésre-állás Biztonság és védelem

2

3 Tartalomjegyzék Rendszeráttekintő 2 Compact NSX mérés és kommunikáció kiválasztási segédlet 3 Compact NSX mérési és 4 Compact NS 630A feletti és Masterpact készülékek mérési és kommunikációs rendszere Compact NS 630A feletti mérési és kommunikációs rendszere Masterpact mérési és 23 1

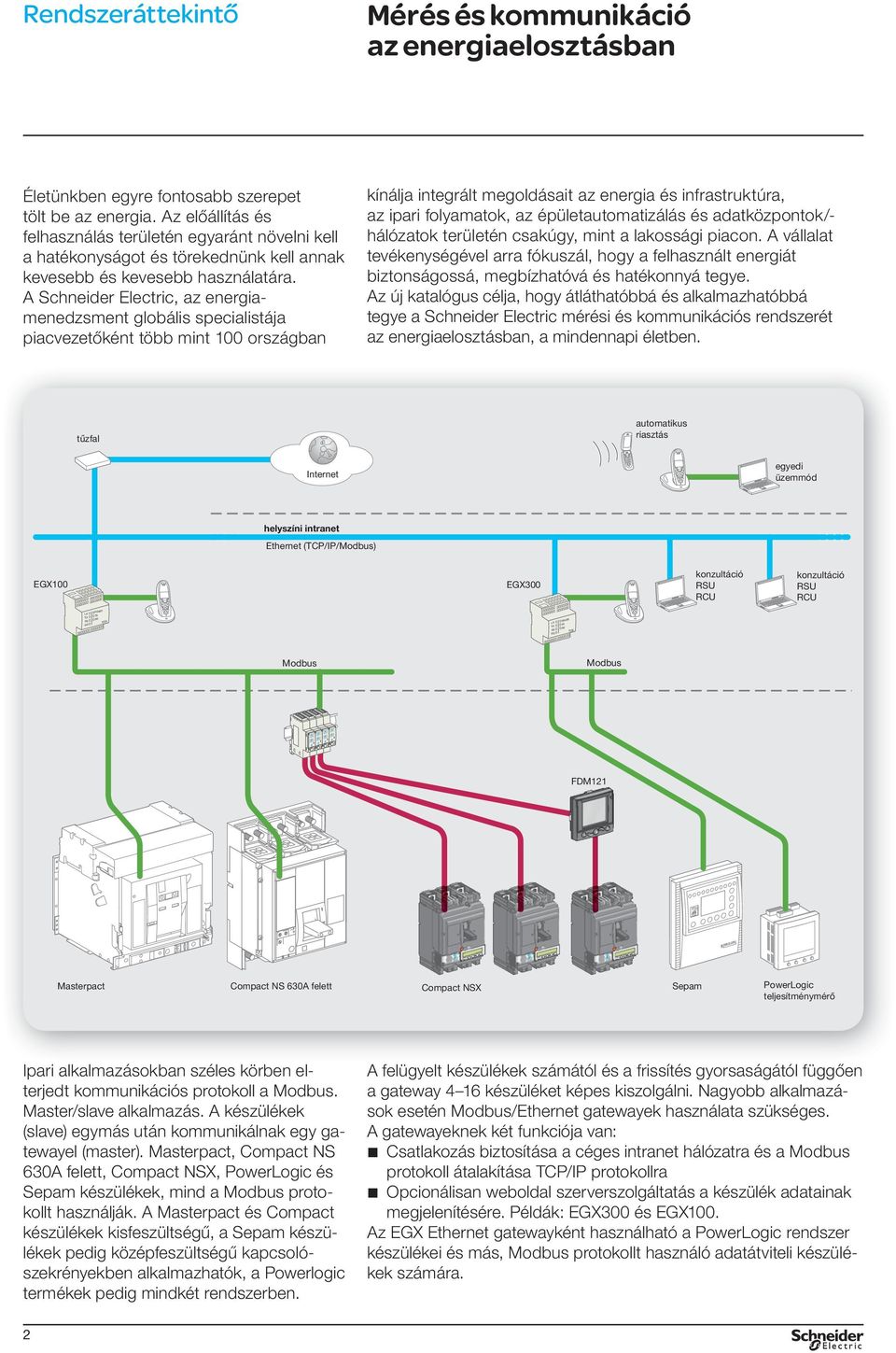

4 Rendszeráttekintő Mérés és kommunikáció az energiaelosztásban Életünkben egyre fontosabb szerepet tölt be az energia. Az előállítás és felhasználás területén egyaránt növelni kell a hatékonyságot és törekednünk kell annak kevesebb és kevesebb használatára. A Schneider Electric, az energiamenedzsment globális specialistája piacvezetőként több mint 100 országban kínálja integrált megoldásait az energia és infrastruktúra, az ipari folyamatok, az épületautomatizálás és adatközpontok/- hálózatok területén csakúgy, mint a lakossági piacon. A vállalat tevékenységével arra fókuszál, hogy a felhasznált energiát biztonságossá, megbízhatóvá és hatékonnyá tegye. Az új katalógus célja, hogy átláthatóbbá és alkalmazhatóbbá tegye a Schneider Electric mérési és kommunikációs rendszerét az energiaelosztásban, a mindennapi életben. tűzfal automatikus riasztás Internet egyedi üzemmód helyszíni intranet Ethernet (TCP/IP/Modbus) EGX100 EGX300 konzultáció RSU RCU konzultáció RSU RCU LK RS485 TX TX RX RX 100 EGX LK RS485 TX TX RX RX 100 EGX Modbus Modbus FDM121 Masterpact Compact NS 630A felett Compact NSX Sepam PowerLogic teljesítménymérő Ipari alkalmazásokban széles körben elterjedt kommunikációs protokoll a Modbus. Master/slave alkalmazás. A készülékek (slave) egymás után kommunikálnak egy gatewayel (master). Masterpact, Compact NS 630A felett, Compact NSX, PowerLogic és Sepam készülékek, mind a Modbus protokollt használják. A Masterpact és Compact készülékek kisfeszültségű, a Sepam készülékek pedig középfeszültségű kapcsolószekrényekben alkalmazhatók, a Powerlogic termékek pedig mindkét rendszerben. A felügyelt készülékek számától és a frissítés gyorsaságától függően a gateway 4 16 készüléket képes kiszolgálni. Nagyobb alkalmazások esetén Modbus/Ethernet gatewayek használata szükséges. A gatewayeknek két funkciója van: b Csatlakozás biztosítása a céges intranet hálózatra és a Modbus protokoll átalakítása TCP/IP protokollra b Opcionálisan weboldal szerverszolgáltatás a készülék adatainak megjelenítésére. Példák: EGX300 és EGX100. Az EGX Ethernet gatewayként használható a PowerLogic rendszer készülékei és más, Modbus protokollt használó adatátviteli készülékek számára. 2

5 Compact NSX mérés és kommunikáció kiválasztási segédlet Az EGX gateway teljes hozzáférést biztosít a hálózathoz csatlakoztatott készülékek által szolgáltatott állapot és mérési információkhoz, pl. egy PC-re telepített System Manager Software (SMS) vagy Ion Enterprise szoftver segítségével. Mint az a képen is látszik, a készülékek Modbus kommunikációs protokollt használnak, ami kompatibilisé teszi az SMS vagy ION PowerLogic felügyeleti rendszerekkel. A kommunikációs funkciók használatát ingyenes Schneider szoftverek segítik a megszakítók esetében (RSU és RCU). Ez a kiválasztási segédlet oldal segít eligazodni, milyen lehetőségek rejlenek a Compact NSX mérési és kommunikációs rendszerében. Az áttekintő táblázatban kiválaszthatjuk a számunkra szükséges funkciókat (Mit akarunk kommunikálni?), eldöntjük hová akarjuk kiküldeni és hol akarjuk elérhetővé tenni a kiválasztott funkciót (Hová?) és rögtön látjuk melyik oldalra kell lapozni. Mit kell kommunikálni? Hová? Oldalszám mérés státusz vezérlés kapcsolószekrény előlap Modbus 4 oldal 5 oldal 6 oldal 7 oldal 8 oldal 9 oldal 10 oldal 11 oldal 12 oldal 13 oldal 14 oldal 15 oldal 16 oldal 17 oldal 18 oldal 3

6 Mérési paraméterek kommunikációja A kapcsolószekrény előlapján FDM121 kapcsolószekrény kijelző Micrologic 5/6 kioldóegység FDM121 kapcsolószekrény kijelző LV (L=0,35 m) 4

7 Mérési paraméterek kommunikációja Távkommunikáció a Modbus hálózaton keresztül Modbus IFM kommunikációs interfész modul Micrologic 5/6 kioldóegység Modbus IFM kommunikációs interfész modul LV (L=0,35 m) 5

8 Mérési paraméterek kommunikációja A kapcsolószekrény előlapján és távkommunikáció Modbus hálózaton keresztül Modbus IFM kommunikációs interfész modul FDM121 kapcsolószekrény kijelző ULP vezeték RJ45 csatlakozóval TRV00803 (10 vezeték L=0.3 m) TRV00806 (10 vezeték L=0.6 m) TRV00810 (5 vezeték L= 1 m) TRV00820 (5 vezeték L= 2 m) TRV00830 (5 vezeték L= 3 m) TRV00850 (1 vezeték L= 5 m) Micrologic 5/6 kioldóegység Modbus IFM kommunikációs interfész modul FDM121 kapcsolószekrény kijelző TRV00803 ULP vezeték RJ45 csatlakozóval (10 vezeték L=0.3 m) LV (L=0,35 m) 6

9 Megszakító státusz kommunikáció A kapcsolószekrény előlapján FDM121 kapcsolószekrény kijelző Bármilyen kioldóegység TMD, TMG, MA, Micrologic, NA FDM121 kapcsolószekrény kijelző LV (L=0,35 m) 7

10 Megszakító státusz kommunikáció Távkommunikáció a Modbus hálózaton keresztül Modbus IFM kommunikációs interfész modul Bármilyen kioldóegység TMD, TMG, MA, Micrologic, NA Modbus IFM kommunikációs interfész modul LV (L=0,35 m) 8

11 Megszakító státusz kommunikáció A kapcsolószekrény előlapján és távkommunikáció Modbus hálózaton keresztül Modbus IFM kommunikációs interfész modul FDM121 kapcsolószekrény kijelző ULP vezeték RJ45 csatlakozóval TRV00803 (10 vezeték L=0.3 m) TRV00806 (10 vezeték L=0.6 m) TRV00810 (5 vezeték L= 1 m) TRV00820 (5 vezeték L= 2 m) TRV00830 (5 vezeték L= 3 m) TRV00850 (1 vezeték L= 5 m) Bármilyen kioldóegység TMD, TMG, MA, Micrologic, NA Modbus IFM kommunikációs interfész modul FDM121 kapcsolószekrény kijelző TRV00803 ULP vezeték RJ45 csatlakozóval (10 vezeték L=0.3 m) LV (L=0,35 m) 9

12 Státusz és vezérlés kommunikáció A kapcsolószekrény előlapján FDM121 kapcsoló szekrény kijelző Bármilyen kioldóegység TMD, TMG, MA, Micrologic, NA 220/240 V AC kommunikációs távműködtetés LV (MTc NSX100/160) LV (MTc NSX250) LV (MTc NSX400/630) FDM121 kapcsolószekrény kijelző LV (L=0,35 m) LV /240 V AC kommunikációs távműködtetés (MTc NSX100/160) 10

13 Státusz és vezérlés kommunikáció Távkommunikáció a Modbus hálózaton keresztül Modbus IFM kommunikációs interfész modul Bármilyen kioldóegység TMD, TMG, MA, Micrologic, NA 220/240 V AC kommunikációs távműködtetés LV (MTc NSX100/160) LV (MTc NSX250) LV (MTc NSX400/630) Modbus IFM kommunikációs interfész modul LV (L=0,35 m) LV /240 V AC kommunikációs távműködtetés (MTc NSX100/160) 11

14 Státusz és vezérlés kommunikáció A kapcsolószekrény előlapján és távkommunikáció Modbus hálózaton keresztül Modbus IFM kommunikációs interfész modul FDM121 kapcsoló szekrény kijelző ULP vezeték RJ45 csatlakozóval TRV00803 (10 vezeték L=0.3 m) TRV00806 (10 vezeték L=0.6 m) TRV00810 (5 vezeték L= 1 m) TRV00820 (5 vezeték L= 2 m) TRV00830 (5 vezeték L= 3 m) TRV00850 (1 vezeték L= 5 m) Bármilyen kioldóegység TMD, TMG, MA, Micrologic, NA 220/240 V AC kommunikációs távműködtetés LV (MTc NSX100/160) LV (MTc NSX250) LV (MTc NSX400/630) Modbus IFM kommunikációs interfész modul FDM121 kapcsolószekrény kijelző TRV00803 ULP vezeték RJ45 csatlakozóval (10 vezeték L=0.3 m) LV (L=0,35 m) LV /240 V AC kommunikációs távműködtetés (MTc NSX100/160) 12

15 Mérés és státusz kommunikáció A kapcsolószekrény előlapján FDM121 kapcsoló szekrény kijelző Micrologic 5/6 kioldóegység FDM121 kapcsolószekrény kijelző LV (L=0,35 m) 13

16 Mérés és státusz kommunikáció Távkommunikáció a Modbus hálózaton keresztül Modbus IFM kommunikációs interfész modul Micrologic 5/6 kioldóegység Modbus IFM kommunikációs interfész modul LV (L=0,35 m) 14

17 Mérés és státusz kommunikáció A kapcsolószekrény előlapján és távkommunikáció Modbus hálózaton keresztül Modbus IFM kommunikációs interfész modul) FDM121 kapcsoló szekrény kijelző ULP vezeték RJ45 csatlakozóval TRV00803 (10 vezeték L=0.3 m) TRV00806 (10 vezeték L=0.6 m) TRV00810 (5 vezeték L= 1 m) TRV00820 (5 vezeték L= 2 m) TRV00830 (5 vezeték L= 3 m) TRV00850 (1 vezeték L= 5 m) Micrologic 5/6 kioldóegység Modbus IFM kommunikációs interfész modul FDM121 kapcsolószekrény kijelző TRV00803 ULP vezeték RJ45 csatlakozóval (10 vezeték L=0.3 m) LV (L=0,35 m) 15

18 Mérés, státusz és vezérlés kommunikáció A kapcsolószekrény előlapján FDM121 kapcsoló szekrény kijelző Micrologic 5/6 kioldóegység 220/240 V AC kommunikációs távműködtetés LV (MTc NSX100/160) LV (MTc NSX250) LV (MTc NSX400/630) FDM121 kapcsolószekrény kijelző LV (L=0,35 m) LV /240 V AC kommunikációs távműködtetés (MTc NSX100/160) 16

19 Mérés, státusz és vezérlés kommunikáció Távkommunikáció a Modbus hálózaton keresztül Modbus IFM kommunikációs interfész modul Micrologic 5/6 kioldóegység 220/240 V AC kommunikációs távműködtetés LV (MTc NSX100/160) LV (MTc NSX250) LV (MTc NSX400/630) Modbus IFM kommunikációs interfész modul LV (L=0,35 m) LV /240 V AC kommunikációs távműködtetés (MTc NSX100/160) 17

20 Mérés, státusz és vezérlés kommunikáció A kapcsolószekrény előlapján és távkommunikáció Modbus hálózaton keresztül Modbus IFM kommunikációs interfész modul FDM121 kapcsolószekrény kijelző ULP vezeték RJ45 csatlakozóval TRV00803 (10 vezeték L=0.3 m) TRV00806 (10 vezeték L=0.6 m) TRV00810 (5 vezeték L= 1 m) TRV00820 (5 vezeték L= 2 m) TRV00830 (5 vezeték L= 3 m) TRV00850 (1 vezeték L= 5 m) Micrologic 5/6 kioldóegység 220/240 V AC kommunikációs távműködtetés LV (MTc NSX100/160) LV (MTc NSX250) LV (MTc NSX400/630) Modbus IFM kommunikációs interfész modul FDM121 kapcsolószekrény kijelző TRV00803 ULP vezeték RJ45 csatlakozóval (10 vezeték L=0.3 m) LV (L=0,35 m) LV /240 V AC kommunikációs távműködtetés (MTc NSX100/160) 18

21 24 V DC tápellátás kalkuláció A különböző ULP komponensek fogyasztásának analízise U<480 V Fogyasztás: 0 ma U>480 V Maximum fogyasztás: 30 ma Maximum fogyasztás: 15 ma Micrologic 5/6 kioldóegység Maximum fogyasztás: 55 ma FDM121 kapcsolószekrény kijelző Maximum fogyasztás: 30 ma Modbus IFM kommunikációs interfész modul Maximum fogyasztás: 30 ma Az összes ULP komponens maximum fogyasztása: 160 ma 19

22 24 V DC tápellátás kalkuláció Schneider Electric 24 V DC tápegység moduljai AD 24 V DC modul Névleges áram: 1 A Primer túlfeszültség kategória IV kategória Megszakítók darabszáma az összes ULP komponenssel / AD modul Max. 5 megszakító 24 V DC kimenetű AD modul 24/30 V DC bemenet: /60 V DC bemenet: /125 V DC bemenet: /130 V AC bemenet: /240 V AC bemenet: /415 V AC bemenet: V DC univerzális tápegység Névleges áram: 3 A Primer túlfeszültség kategória II kategória Megszakítók darabszáma az összes ULP komponenssel / AD modul Max. 15 megszakító 24 V DC kimenetű tápegység 100/240 V AC bemenet: ABL8RPS24030 Az összes ULP komponens maximum fogyasztása: 160 ma 20

23 Compact NS 630A feletti és Masterpact készülékek mérési és kommunikációs rendszere Az adatátviteli rendszer felépítése Leírás A COM adatátviteli opció a megszakító vagy a szakaszolókapcsoló egy felügyeleti rendszerbe történő beillesztéséhez szükséges. A Compact 630A feletti és Masterpact megszakítók Digipact vagy Modbus protokollt használnak, így teljesen kompatibilisek az SMS és Ion Enterprise PowerLogic rendszerrel. Külső illesztőegység segítségével más adatátviteli hálózat is megvalósítható: b Profibus, b Ethernet Az eco COM modul csak a mérési adatok átvitelére alkalmas, nem használható a megszakító vezérlésére. A COM adatátviteli opció A COM opció rögzített típusú készülékekkel történő megvalósításához szükség van a készülékbe épített adatátviteli modulra. Emellett fel kell szerelni adatátviteli segédérintkezőkkel (OF, SDE, PF és CH), valamint MX és XF adatátviteli feszültségkioldókkal. A kikocsizható készülék esetében az adatátvitel megvalósításához szükséges elemek: b a készülékbe be kell építeni az adatátviteli modult, az érzékelőket, az OF, SDE, PF és CH segédérintkezőket, valamint az adatátviteli MX és XF tekercseket. b a vázszerkezetre fel kell szerelni a szükséges adatátviteli modult és a szükséges adatátviteli segédérintkezőket (CE, CD és CT). A COM opció állapotjelzése független a megszakító érintkezőinek jelzésétől. Ezek az érintkezők hagyományos módon is felhasználhatók. A készülékbe szerelhető adatátviteli modul A modul a vezérlőegységtől független. A készülékbe, a védelmi egység mögé beépítve, az egység adatforgalmat bonyolít le az adatátviteli hálózaton keresztül más készülékekkel. Az adatátviteli modul és a védelmi egység közötti adatátvitel egy infravörös optocsatolón keresztül történik. Fogyasztás: 30 ma, 24 V. A vázszerkezetre szerelhető adatátviteli modul Beépítése a kocsiszerkezetre történik. Ez a modul lehetővé teszi a kocsiszerkezet megcímzését és a címzés megtartását a megszakító kiszakaszolt állapotában is. Fogyasztás: 30 ma, 24 V. Az XF és MX adatátviteli tekercsek Az XF és MX adatátviteli tekercseket a készülékbe szerelhető adatátviteli modulhoz történő csatlakozásra fejlesztették ki. A távvezérlésű kioldás funkció (második MX vagy MN kioldó) működése független az adatátviteli opciótól. A Compact NS 630A feletti és Masterpact mérési és kommunikációs rendszer egy rendelési űrlapon állítható össze és rendelhető meg. Kérjük, vegye fel a kapcsolatot a Schneider Electric Vevőszolgálattal! 21

24 Compact NS 630A feletti mérési és kommunikációs rendszere Az adatátviteli rendszer felépítése Rendszeráttekintő Adatátviteli busz Adatátviteli busz 1 OF SD SDE 3 1 OF SDE 3 5 I on tripped reset 0 OFF kézi vezérlésű rögzített készülék Adatátviteli busz villamos vezérlésű rögzített készülék Adatátviteli busz CCM modbus CCM modbus CT CD CE + CT CD CE + CD CE CT OF SD SDE 4 4 CE CT CD OF 3 SDE kézi vezérlésű kiszakaszolható készülék villamos vezérlésű kiszakaszolható készülék 1. készülék adatátviteli modul 2. kocsiszerkezet adatátviteli modul 3. OF, SD, SDE készülék érzékelôk 4. OF, SD, SDE készülék érzékelôk 5. adatátviteli motormechanizmus modul 22

25 Masterpact mérési és Az adatátviteli rendszer felépítése Rendszeráttekintő Modbus kommunikációs hálózat fix készülékkel Modbus kommunikációs hálózat kikocsizható készülékkel Adatátviteli busz 2 Sorkapocs 4 CT 3 OF SDE PF CH CD CE MX1 XF 5 1 BCM 6 1. A készülékbe szerelhető Digipact vagy Modbus adatátviteli modul 2. A vázszerkezetre szerelhető Digipact vagy Modbus adatátviteli modul 3. OF, SDE, PF és CH készülékekbe épített érintkezők 4. CE, CD és CT vázszerkezetre szerelt érintkezők 5. MX és XF tekercsek 6. Kioldóegység 23
