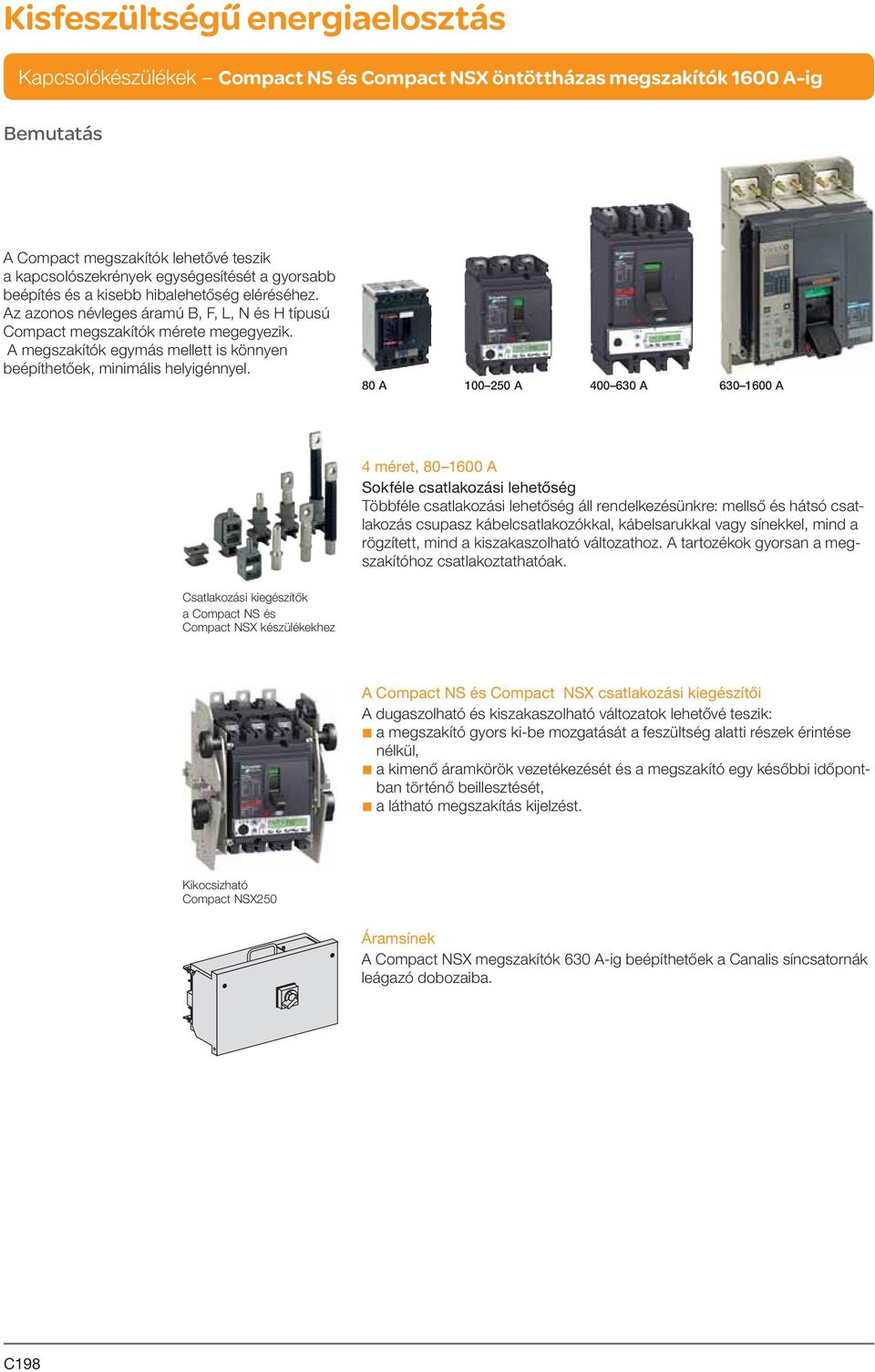

1 Bemutatás A Compact megszakítók lehetővé teszik a kapcsolószekrények egységesítését a gyorsabb beépítés és a kisebb hibalehetőség eléréséhez. Az azonos névleges áramú B, F, L, N és H típusú Compact megszakítók mérete megegyezik. A megszakítók egymás mellett is könnyen beépíthetőek, minimális helyigénnyel. 80 A A A A 4 méret, A Sokféle csatlakozási lehetőség Többféle csatlakozási lehetőség áll rendelkezésünkre: mellső és hátsó csatlakozás csupasz kábelcsatlakozókkal, kábelsarukkal vagy sínekkel, mind a rögzített, mind a kiszakaszolható változathoz. A tartozékok gyorsan a megszakítóhoz csatlakoztathatóak. Csatlakozási kiegészítők a Compact NS és Compact NSX készülékekhez A Compact NS és Compact NSX csatlakozási kiegészítői A dugaszolható és kiszakaszolható változatok lehetővé teszik: b a megszakító gyors ki-be mozgatását a feszültség alatti részek érintése nélkül, b a kimenő áramkörök vezetékezését és a megszakító egy későbbi időpontban történő beillesztését, b a látható megszakítás kijelzést. Kikocsizható Compact NSX250 Áramsínek A Compact NSX megszakítók 630 A-ig beépíthetőek a Canalis síncsatornák leágazó dobozaiba. C198

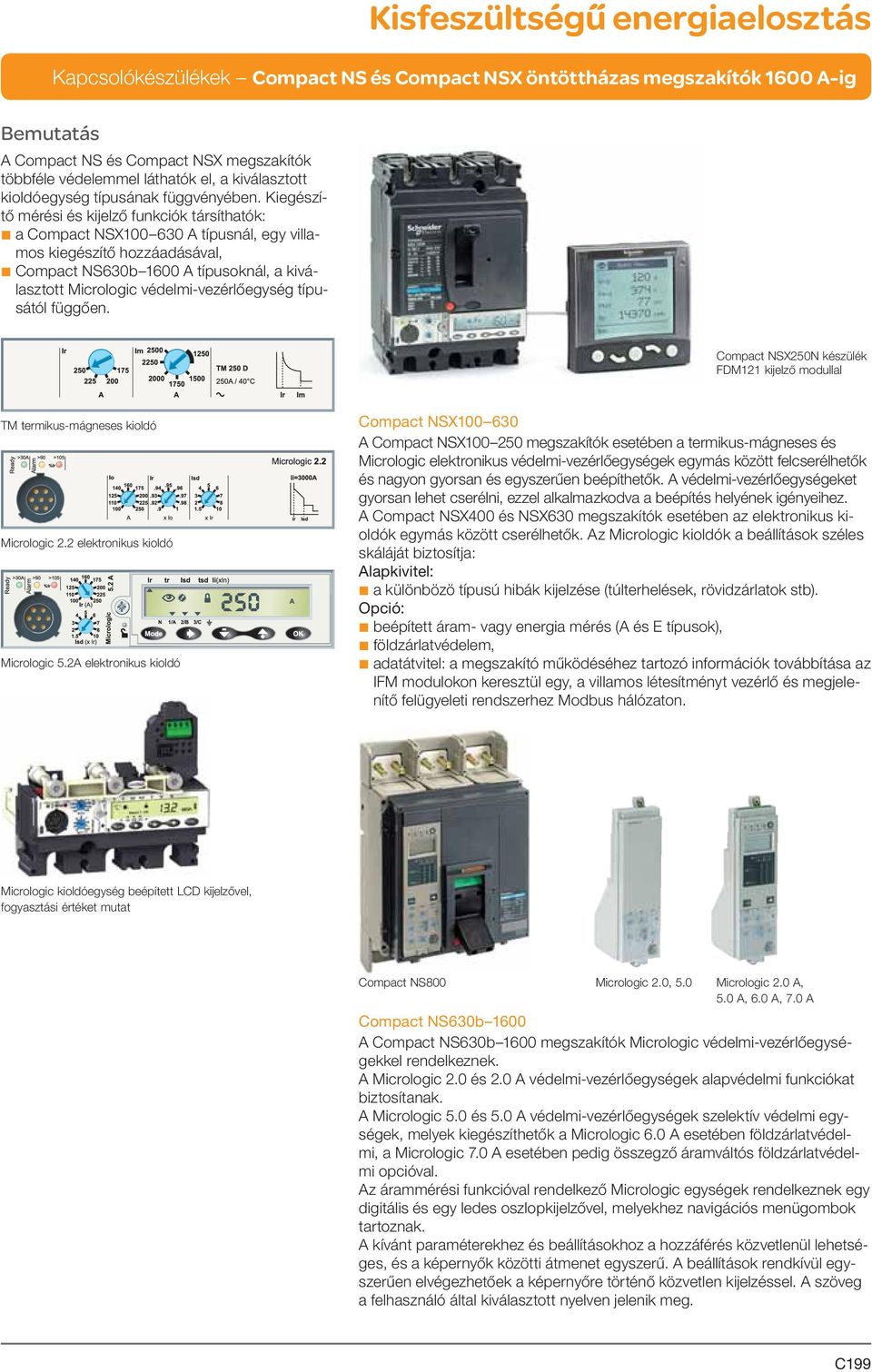

2 Bemutatás A Compact NS és Compact NSX megszakítók többféle védelemmel láthatók el, a kiválasztott kioldóegység típusának függvényében. Kiegészítő mérési és kijelző funkciók társíthatók: b a Compact NSX A típusnál, egy villamos kiegészítő hozzáadásával, b Compact NS630b 1600 A típusoknál, a kiválasztott Micrologic védelmi-vezérlőegység típusától függően. Compact NSX250N készülék FDM121 kijelző modullal TM termikus-mágneses kioldó Micrologic 2.2 elektronikus kioldó Micrologic 5.2A elektronikus kioldó Compact NSX A Compact NSX megszakítók esetében a termikus-mágneses és Micrologic elektronikus védelmi-vezérlőegységek egymás között felcserélhetők és nagyon gyorsan és egyszerűen beépíthetők. A védelmi-vezérlőegységeket gyorsan lehet cserélni, ezzel alkalmazkodva a beépítés helyének igényeihez. A Compact NSX400 és NSX630 megszakítók esetében az elektronikus kioldók egymás között cserélhetők. Az Micrologic kioldók a beállítások széles skáláját biztosítja: Alapkivitel: b a különbözö típusú hibák kijelzése (túlterhelések, rövidzárlatok stb). Opció: b beépített áram- vagy energia mérés (A és E típusok), b földzárlatvédelem, b adatátvitel: a megszakító működéséhez tartozó információk továbbítása az IFM modulokon keresztül egy, a villamos létesítményt vezérlő és megjelenítő felügyeleti rendszerhez Modbus hálózaton. Micrologic kioldóegység beépített LCD kijelzővel, fogyasztási értéket mutat Compact NS800 Micrologic 2.0, 5.0 Micrologic 2.0 A, 5.0 A, 6.0 A, 7.0 A Compact NS630b 1600 A Compact NS630b 1600 megszakítók Micrologic védelmi-vezérlőegységekkel rendelkeznek. A Micrologic 2.0 és 2.0 A védelmi-vezérlőegységek alapvédelmi funkciókat biztosítanak. A Micrologic 5.0 és 5.0 A védelmi-vezérlőegységek szelektív védelmi egységek, melyek kiegészíthetők a Micrologic 6.0 A esetében földzárlatvédelmi, a Micrologic 7.0 A esetében pedig összegző áramváltós földzárlatvédelmi opcióval. Az árammérési funkcióval rendelkező Micrologic egységek rendelkeznek egy digitális és egy ledes oszlopkijelzővel, melyekhez navigációs menügombok tartoznak. A kívánt paraméterekhez és beállításokhoz a hozzáférés közvetlenül lehetséges, és a képernyők közötti átmenet egyszerű. A beállítások rendkívül egyszerűen elvégezhetőek a képernyőre történő közvetlen kijelzéssel. A szöveg a felhasználó által kiválasztott nyelven jelenik meg. C199

3 Bemutatás Szabványosított jellemzők az adattáblán: 1 Megszakító típusa: méret, megszakítóképesség osztálya 2 Ui: névleges szigetelési feszültség 3 Uimp: névleges lökőfeszültség-állóság 4 Ics névleges üzemi határmegszakító-képesség 5 Icu: névleges zárlati határmegszakító-képesség az Ue névleges üzemi feszültség különböző értékeire 6 Ue névleges üzemi feszültség 7 Alkalmazási kategória 8 Megszakító szakaszoló-kapcsoló szimbólum 9 Hivatkozott szabvány 10 Főbb szabványok, amiknek megfelel a készülék Megjegyzés: ha a megszakítóra hosszabbított rotációs hajtás kerül felszerelésre, akkor az ajtónak csukva kell lennie, hogy az adattábla adatai elérhetőek legyenek. Szabványosság A Compact NS és Compact NSX megszakítók és tartozékaik megfelelnek az alábbi nemzetközi és hazai előírásoknak: b Nemzetközi előírások: v MSZ EN általános előírások v MSZ EN megszakítók v MSZ EN kapcsolók, szakaszolók, szakaszolókapcsolók, stb. v MSZ EN kontaktorok és motorvédő kapcsolók v MSZ EN és továbbiak: vezérlő-áramköri készülékek és kapcsolóelemek, automatikus vezérlőelemek. b A Compact NS és Compact NSX megszakítók és tartozékaik megfelelnek a vonatkozó európai szabványoknak (EN és EN ) és a vonatkozó nemzeti szabványoknak: v francia NF v német VDE v egyesült királysági BS v ausztrál AS v olasz CEI b Megfelelnek a tengerészeti előírásoknak (Veritas, Lloyd s, Det Norske Veritas stb.). A Compact NS és Compact NSX megszakítók és tartozékaik megfelelnek szerszámgépek védelmére a francia NF C szabványnak és a CNOMO szervezete által kiadott ajánlásnak. Az egyesült államokbeli UL, a kanadai CSA, a mexikói NOM, és a japán JIS szabványoknak megfelelő kivitelről kérjük konzultáljon velünk. Szennyeződési fokozat A Compact NS és Compact NSX megszakítók az MSZ EN és MSZ EN szerinti III. szennyeződési fokozatnak megfelelő vizsgálati bizonylattal rendelkeznek (ipari alkalmazásra szánt készülék). Éghajlati megfelelés A Compact NS és Compact NSX megszakítók sikeresen teljesítették a következő szabványok által leírt extrém légköri feltételekről szóló teszteket: b IEC száraz hideg (-55 C) b IEC száraz meleg (+85 C) b IEC párás meleg (95% relatív páratartalom 55 C-on) b IEC maró sópermet (2. szint). Környezetvédelmi jellemzők A Compact NSX megszakítók eleget tesznek a vonatkozó Európai Uniós környezetvédelmi EC/2002/95 irányelveknek beleértve a RoHS = Restriction of Hazardous Substances veszélyes anyagok korlátozása) rendelkezéseket is. Termékkörnyezeti profilok (PEP-Product Enviroment Porfile) készültek, amik leírják a készülékek környezetre gyakorolt hatásait, a termék teljes életciklusában kezdve a gyártástól a működési ciklus végéig. Minden Compact NSX gyártó helyszín rendelkezik az ISO14001 bizonyítvánnyal. Minden gyár felügyeli a gyártási folyamat hatásait. A gyártó mindent elkövet annak érdekében, hogy elkerülje a környezet szennyezését és csökkentse a természeti erőforrások felhasználását. 1: -40 C a Micrologic védelmi egységek esetében, LCD képernyővel. Környezeti hőmérséklet b A Compact NS és Compact NSX megszakítók és tartozékaik -25 C +70 C hőmérsékleti tartományban üzemeltethetők. 40 C-nál magasabb (a motorok védelmét ellátó megszakítók esetében 65 C) hőmérséklet esetén, a készülék névleges áramát le kell értékelni. b A készüléket normál környezeti hőmérsékleten kell üzembe helyezni. Kivételesen -35 C -25 C környezeti hőmérséklettartományban is üzembe lehet helyezni. b A Compact NS megszakítók megengedett raktározási hőmérséklettartománya eredeti csomagolásban -50 C C. C200

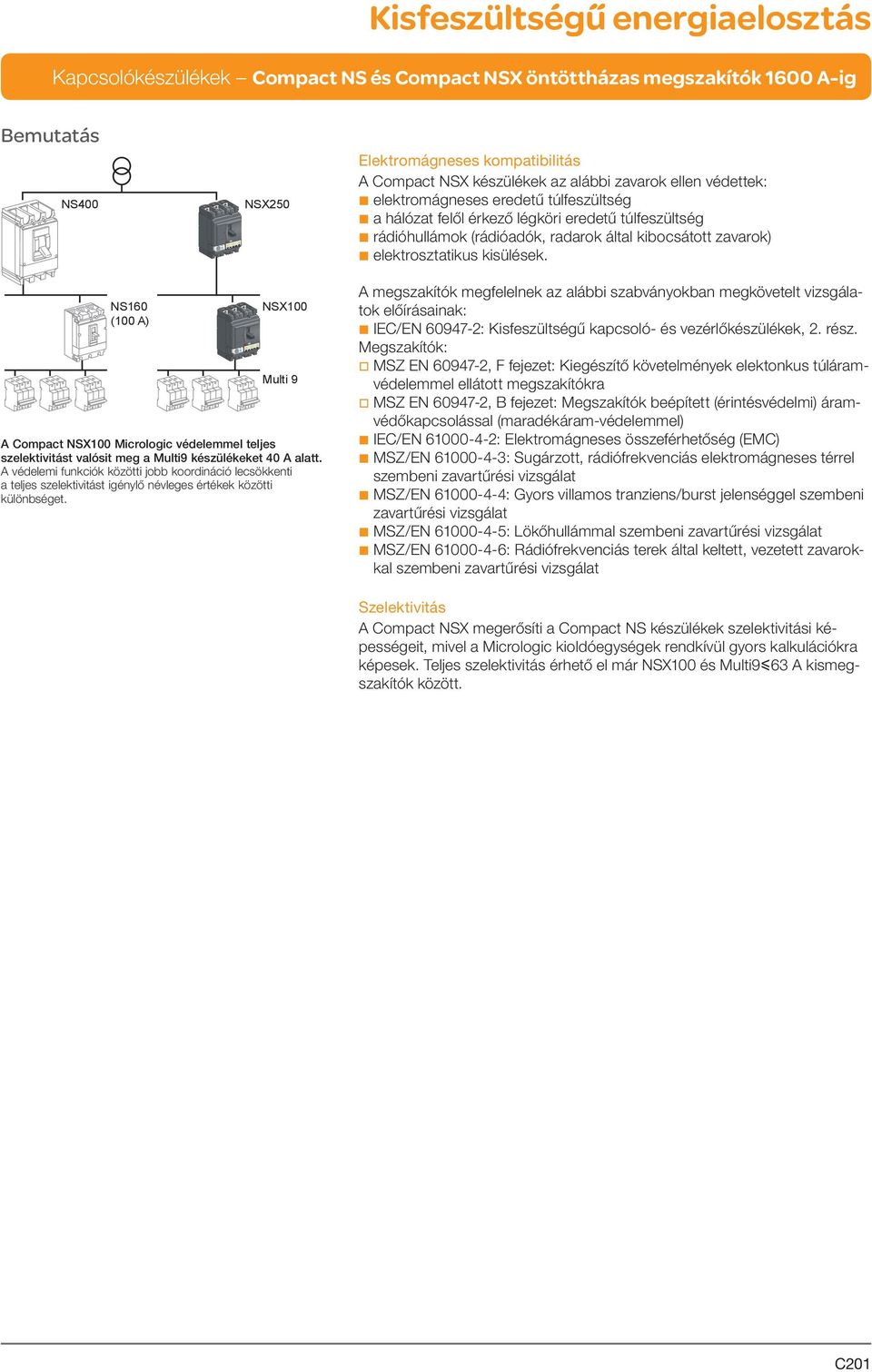

4 Bemutatás NS400 NSX250 Elektromágneses kompatibilitás A Compact NSX készülékek az alábbi zavarok ellen védettek: b elektromágneses eredetű túlfeszültség b a hálózat felől érkező légköri eredetű túlfeszültség b rádióhullámok (rádióadók, radarok által kibocsátott zavarok) b elektrosztatikus kisülések. NS160 (100 A) NSX100 Multi 9 A Compact NSX100 Micrologic védelemmel teljes szelektivitást valósit meg a Multi9 készülékeket 40 A alatt. A védelemi funkciók közötti jobb koordináció lecsökkenti a teljes szelektivitást igénylő névleges értékek közötti különbséget. A megszakítók megfelelnek az alábbi szabványokban megkövetelt vizsgálatok előírásainak: b IEC/EN : Kisfeszültségű kapcsoló- és vezérlőkészülékek, 2. rész. Megszakítók: v MSZ EN , F fejezet: Kiegészítő követelmények elektonkus túláramvédelemmel ellátott megszakítókra v MSZ EN , B fejezet: Megszakítók beépített (érintésvédelmi) áramvédőkapcsolással (maradékáram-védelemmel) b IEC/EN : Elektromágneses összeférhetőség (EMC) b MSZ/EN : Sugárzott, rádiófrekvenciás elektromágneses térrel szembeni zavartűrési vizsgálat b MSZ/EN : Gyors villamos tranziens/burst jelenséggel szembeni zavartűrési vizsgálat b MSZ/EN : Lökőhullámmal szembeni zavartűrési vizsgálat b MSZ/EN : Rádiófrekvenciás terek által keltett, vezetett zavarokkal szembeni zavartűrési vizsgálat Szelektivitás A Compact NSX megerősíti a Compact NS készülékek szelektivitási képességeit, mivel a Micrologic kioldóegységek rendkívül gyors kalkulációkra képesek. Teljes szelektivitás érhető el már NSX100 és Multi9y63 A kismegszakítók között. C201

5 Bemutatás Alkalmas leválasztásra pozitív kontaktus jelzéssel Valamennyi Compact NSX megszakító alkalmas leválasztásra, mert megfelel az MSZ EN szabvány erre vonatkozó előírásainak, vagyis: b a leválasztott helyzet megfelel a KI (OFF) helyzetnek, b a működtetőkar sosem mutatja a KI helyzetet anélkül, hogy a főérintkezők ne lennének nyitott állapotban, b a KI helyzetben történő lakatolás nem lehetséges anélkül, hogy a főérintkezők ne lennének nyitott állapotban. A rotációs hajtás vagy motormechanizmus modul használata nem módosítja a leválasztásra való alkalmasságot. Vizsgálatok igazolják, hogy: b az állapotjelző mechanikailag megbízható, b nincs szivárgási áram, b a lökőfeszültség-állóság jelen van a hálózatoldali és a terhelésoldali csatlakozások között. A kioldott állapot nem biztosít leválasztást pozitív kontaktus jelzéssel. Csak a KI (OFF) helyzet garantálja a leválasztott állapotot. Alkalmazás II. érintésvédelmi osztályú berendezésekben Minden Compact NSX megszakító a homlokoldal felől II. ÉV. osztályú készülék, így alkalmas II. ÉV. osztályú kapcsolószekrényekben való felszerelésre (IEC és szerint). A szerelés nem igényel különleges intézkedéseket vagy alkatrészeket, még akkor sem, ha rotációs kézi hajtással vagy motormechanizmus modullal rendelkezik. Védettségi fokozat Az IEC60529 szabvány (IP védettségi fokozat) és az IEC szabvány (IK védettségi fokozat mechanikus behatások ellen) szerinti jellemzők. Csupasz megszakító, kapocsfedéllel b működtetőkarral: IP40, IK07. b standard közvetlen rotációs hajtással/vde: IP40 IK07 Kapcsolószekrénybe installált megszakító b működtetőkarral: IP40, IK07. b közvetlen rotációs hajtással: v standard/vde: IP40, IK07 v MCC: IP43 IK07 v CNOMO: IP54 IK08 b Hosszabbított rotációs hajtással: IP56 IK08 b Motormechanizmus modullal: IP40 IK07. C202

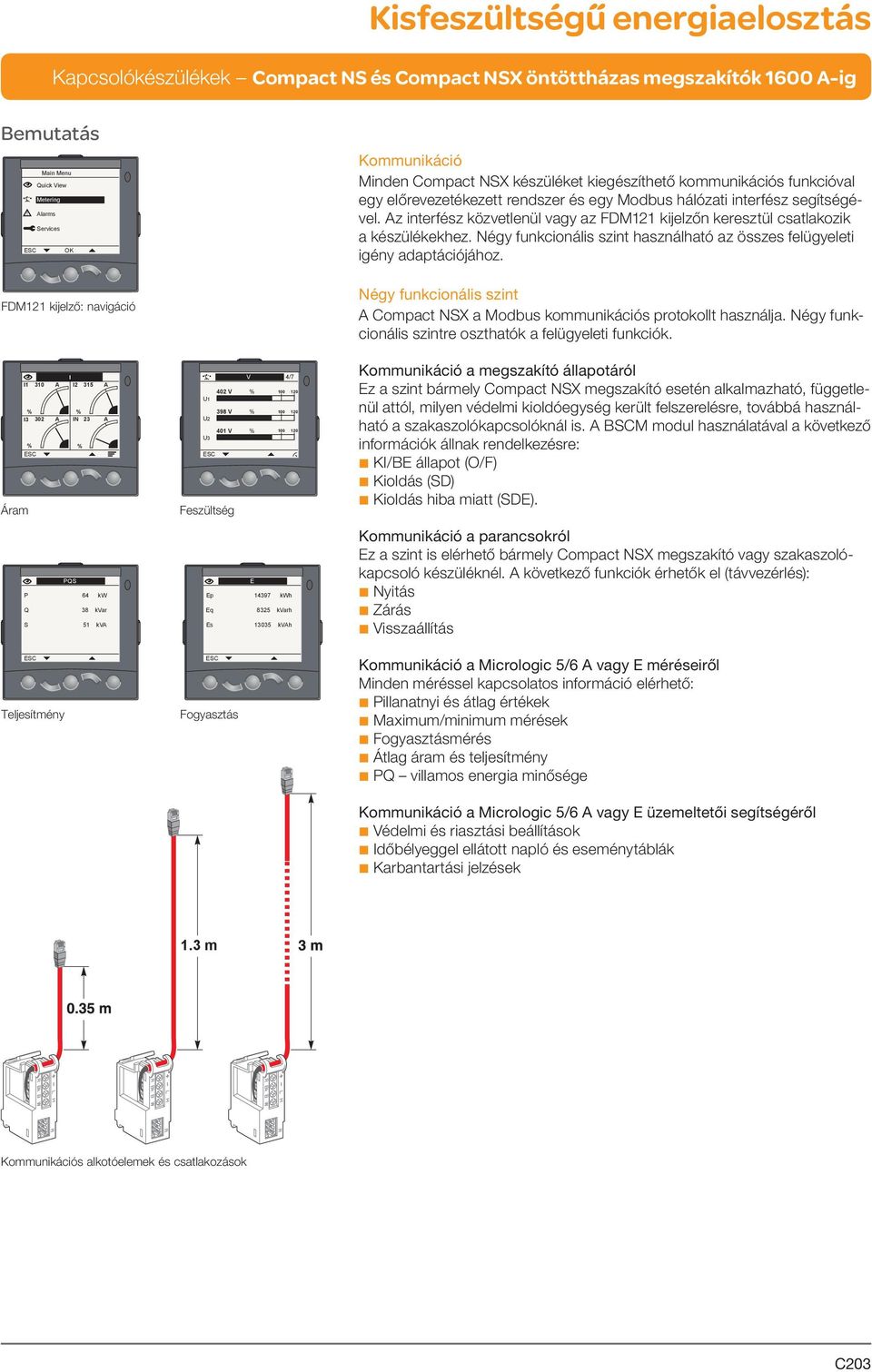

6 Bemutatás Main Menu Quick View Metering Alarms Services ESC OK Kommunikáció Minden Compact NSX készüléket kiegészíthető kommunikációs funkcióval egy előrevezetékezett rendszer és egy Modbus hálózati interfész segítségével. Az interfész közvetlenül vagy az FDM121 kijelzőn keresztül csatlakozik a készülékekhez. Négy funkcionális szint használható az összes felügyeleti igény adaptációjához. FDM121 kijelző: navigáció Négy funkcionális szint A Compact NSX a Modbus kommunikációs protokollt használja. Négy funkcionális szintre oszthatók a felügyeleti funkciók. Áram I I1 310 A I2 315 A % % I3 302 A IN 23 A % % ESC PQS P 64 kw Q 38 kvar S 51 kva U1 U2 U3 ESC Feszültség V 4/7 402 V % V % V % E Ep kwh Eq 8325 kvarh Es kvah Kommunikáció a megszakító állapotáról Ez a szint bármely Compact NSX megszakító esetén alkalmazható, függetlenül attól, milyen védelmi kioldóegység került felszerelésre, továbbá használható a szakaszolókapcsolóknál is. A BSCM modul használatával a következő információk állnak rendelkezésre: b KI/BE állapot (O/F) b Kioldás (SD) b Kioldás hiba miatt (SDE). Kommunikáció a parancsokról Ez a szint is elérhető bármely Compact NSX megszakító vagy szakaszolókapcsoló készüléknél. A következő funkciók érhetők el (távvezérlés): b Nyitás b Zárás b Visszaállítás ESC Teljesítmény ESC Fogyasztás Kommunikáció a Micrologic 5/6 A vagy E méréseiről Minden méréssel kapcsolatos információ elérhető: b Pillanatnyi és átlag értékek b Maximum/minimum mérések b Fogyasztásmérés b Átlag áram és teljesítmény b PQ villamos energia minősége Kommunikáció a Micrologic 5/6 A vagy E üzemeltetői segítségéről b Védelmi és riasztási beállítások b Időbélyeggel ellátott napló és eseménytáblák b Karbantartási jelzések 1.3 m Kommunikációs alkotóelemek és csatlakozások C203

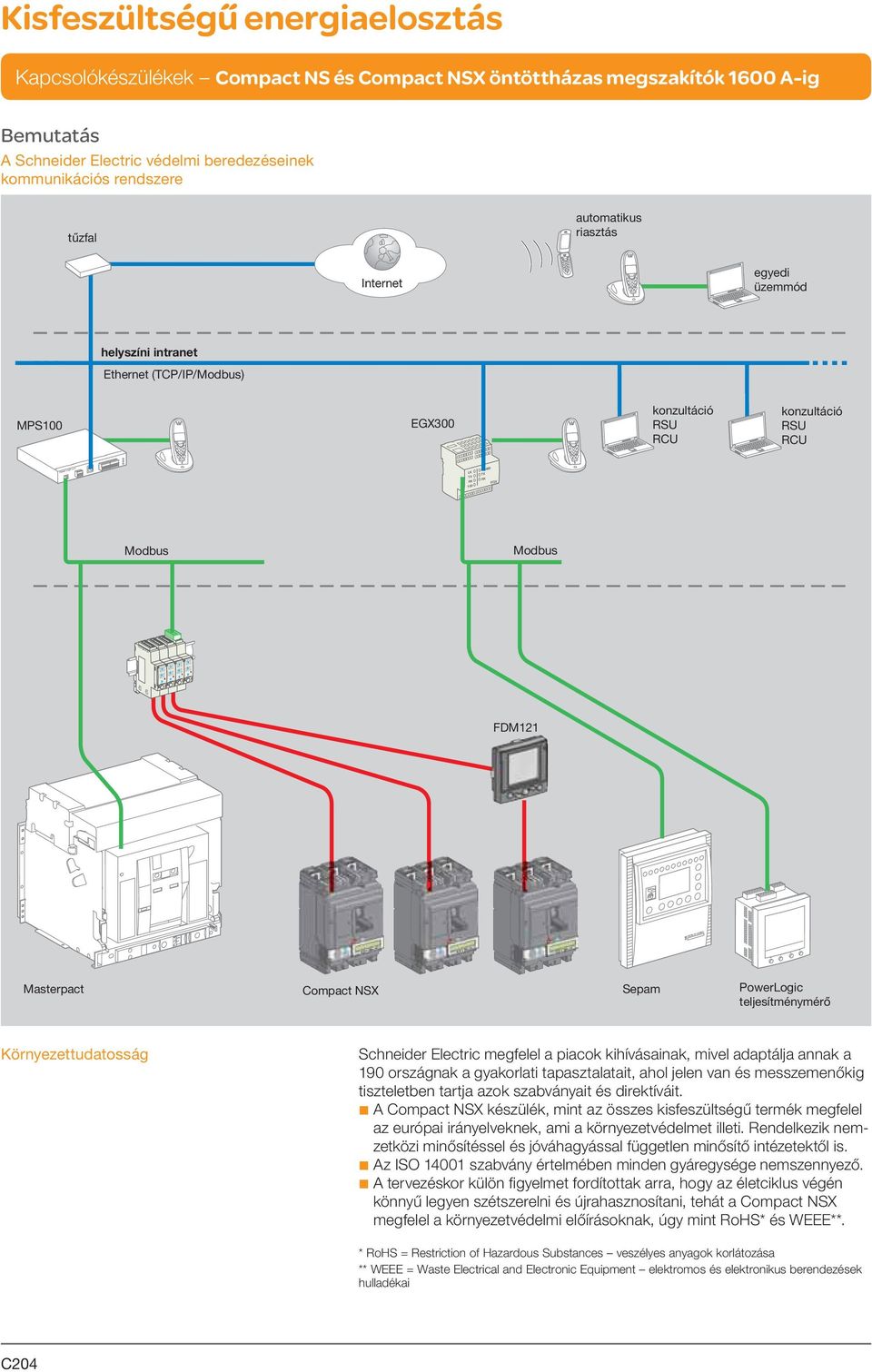

7 Bemutatás A Schneider Electric védelmi beredezéseinek kommunikációs rendszere tűzfal automatikus riasztás Internet egyedi üzemmód helyszíni intranet Ethernet (TCP/IP/Modbus) MPS100 EGX300 konzultáció RSU RCU konzultáció RSU RCU LK RS485 TX TX RX RX 100 EGX Modbus Modbus FDM121 Masterpact Compact NSX Sepam PowerLogic teljesítménymérő Környezettudatosság Schneider Electric megfelel a piacok kihívásainak, mivel adaptálja annak a 190 országnak a gyakorlati tapasztalatait, ahol jelen van és messzemenőkig tiszteletben tartja azok szabványait és direktíváit. b A Compact NSX készülék, mint az összes kisfeszültségű termék megfelel az európai irányelveknek, ami a környezetvédelmet illeti. Rendelkezik nemzetközi minősítéssel és jóváhagyással független minősítő intézetektől is. b Az ISO szabvány értelmében minden gyáregysége nemszennyező. b A tervezéskor külön figyelmet fordítottak arra, hogy az életciklus végén könnyű legyen szétszerelni és újrahasznosítani, tehát a Compact NSX megfelel a környezetvédelmi előírásoknak, úgy mint RoHS* és WEEE**. * RoHS = Restriction of Hazardous Substances veszélyes anyagok korlátozása ** WEEE = Waste Electrical and Electronic Equipment elektromos és elektronikus berendezések hulladékai C204

8 C205

9 Csatlakozások Szigetelő tartozékok Kábel csatlakozók Hátsó csatlakozók Fáziselválasztók Kábelsaruk Plombálható kapocsfedelek Hátsó csatlakozók Adapter Villamos tartozékok Kábel csatlakozók Automatikus kikocsizató segédcsatlakozó Mechanikai tartozékok Kézi segédcsatlakozó Dugaszolható alap Megszakító oldalfal Főáramköri csatlakozó tartozékok Kocsiszerkezet oldalfal Főáramköri csatlakozók Főáramköri csatlakozó Vigicompacthoz C206

10 Kisfeszültségű energiaelosztás Szigetelő tartozékok Csatlakozás Fáziselválasztók Egydarabos fázisszéthúzó Kábel csatlakozók Plombálható kapocsfedelek Hátsó csatlakozók Fázishosszabbítók Kábel csatlakozók Kommunikáció és kijelző Villamos tartozékok BSCM modul NSX vezeték Segédérintkezők Feszültségkioldók SDTAM modul Modbus interfész SDx modul FDM121 Védelem és mérés Működtető tartozékok Micrologic 2 kioldóegység Vigi modul Közvetlen rotációs hajtás Hosszabbított rotációs hajtás Micrologic 5 / 6 kioldóegység Áramváltó modul TM-D, TM-G kioldóegység Árammérő modul Motormechanizmus modul C207

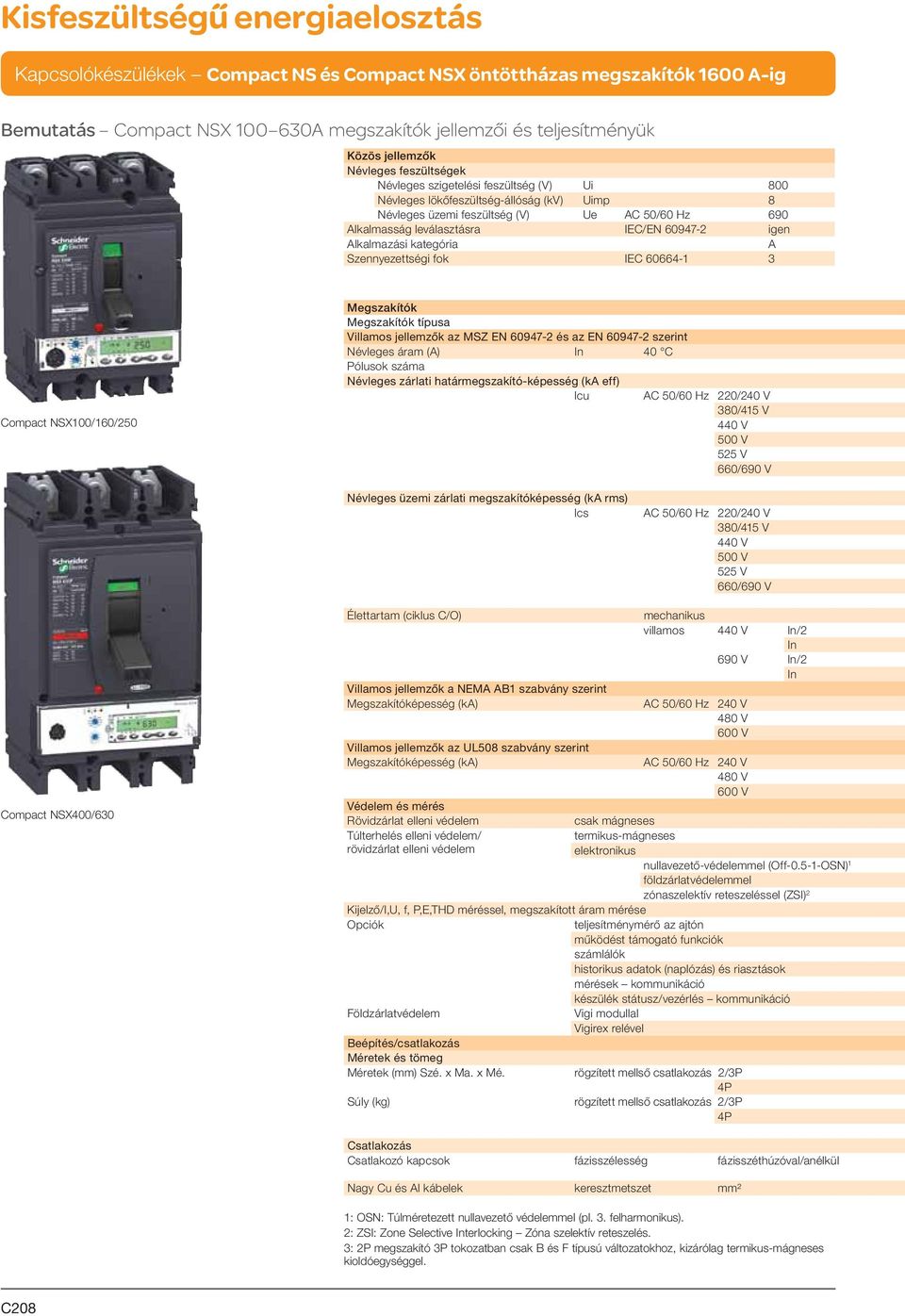

11 Bemutatás Compact NSX A megszakítók jellemzői és teljesítményük Közös jellemzők Névleges feszültségek Névleges szigetelési feszültség (V) Ui 800 Névleges lökőfeszültség-állóság (kv) Uimp 8 Névleges üzemi feszültség (V) Ue AC 50/60 Hz 690 Alkalmasság leválasztásra IEC/EN igen Alkalmazási kategória A Szennyezettségi fok IEC Compact NSX100/160/250 Megszakítók Megszakítók típusa Villamos jellemzők az MSZ EN és az EN szerint Névleges áram (A) In 40 C Pólusok száma Névleges zárlati határmegszakító-képesség (ka eff) lcu AC 50/60 Hz 220/240 V 380/415 V 440 V 500 V 525 V 660/690 V Névleges üzemi zárlati megszakítóképesség (ka rms) lcs AC 50/60 Hz 220/240 V 380/415 V 440 V 500 V 525 V 660/690 V Compact NSX400/630 Élettartam (ciklus C/O) Villamos jellemzők a NEMA AB1 szabvány szerint Megszakítóképesség (ka) Villamos jellemzők az UL508 szabvány szerint Megszakítóképesség (ka) mechanikus villamos 440 V In/2 In 690 V In/2 In AC 50/60 Hz 240 V 480 V 600 V AC 50/60 Hz 240 V 480 V 600 V Védelem és mérés Rövidzárlat elleni védelem csak mágneses Túlterhelés elleni védelem/ termikus-mágneses rövidzárlat elleni védelem elektronikus nullavezető-védelemmel (Off OSN) 1 földzárlatvédelemmel zónaszelektív reteszeléssel (ZSI) 2 Kijelző/I,U, f, P,E,THD méréssel, megszakított áram mérése Opciók teljesítménymérő az ajtón működést támogató funkciók számlálók historikus adatok (naplózás) és riasztások mérések kommunikáció készülék státusz/vezérlés kommunikáció Földzárlatvédelem Vigi modullal Vigirex relével Beépítés/csatlakozás Méretek és tömeg Méretek (mm) Szé. x Ma. x Mé. rögzített mellső csatlakozás 2/ Súly (kg) rögzített mellső csatlakozás 2/ Csatlakozás Csatlakozó kapcsok fázisszélesség fázisszéthúzóval/anélkül Nagy Cu és Al kábelek keresztmetszet mm² 1: OSN: Túlméretezett nullavezető védelemmel (pl. 3. felharmonikus). 2: ZSI: Zone Selective Interlocking Zóna szelektív reteszelés. 3: 2P megszakító tokozatban csak B és F típusú változatokhoz, kizárólag termikus-mágneses kioldóegységgel. C208

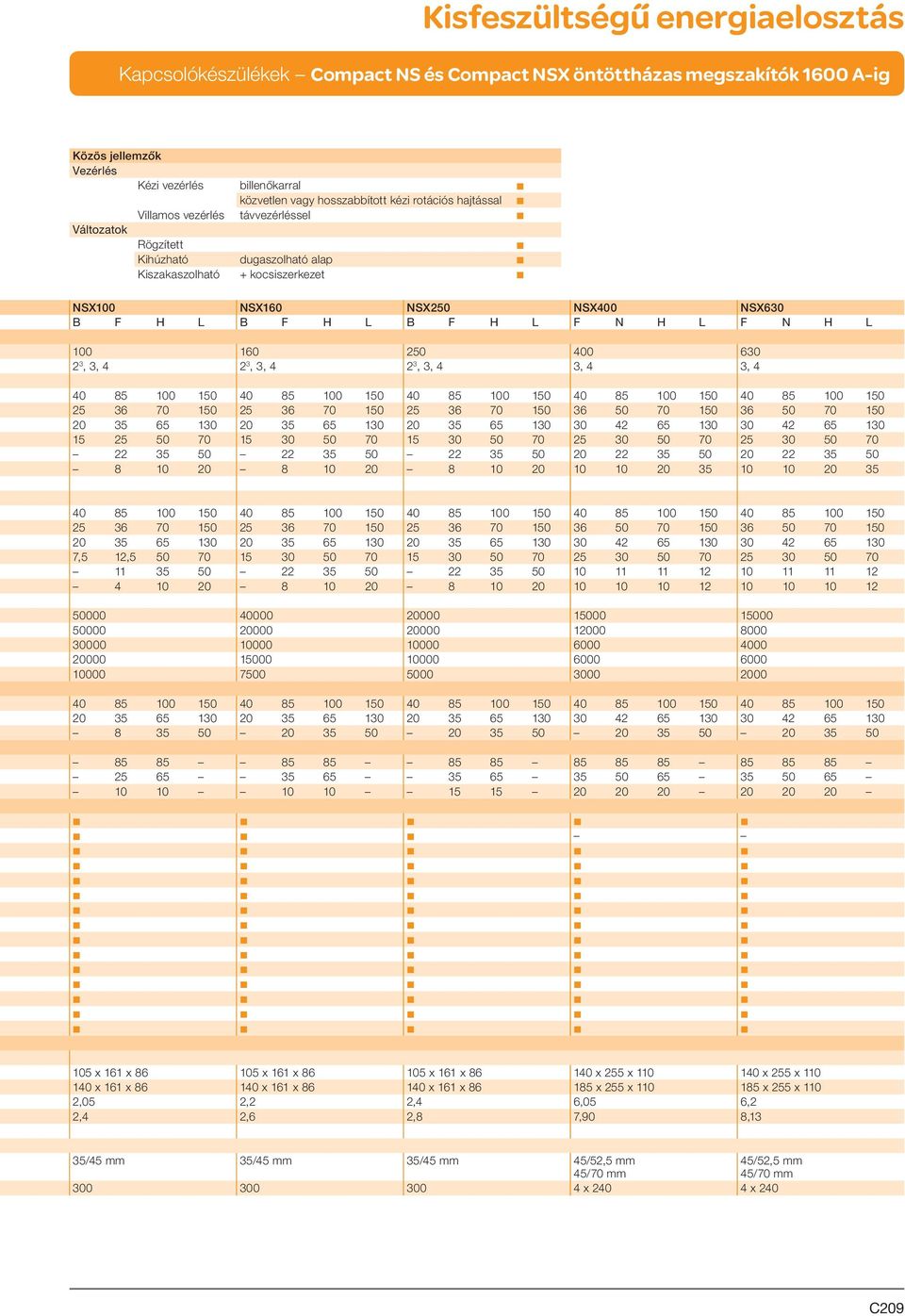

12 Közös jellemzők Vezérlés Kézi vezérlés billenőkarral b közvetlen vagy hosszabbított kézi rotációs hajtással b Villamos vezérlés távvezérléssel b Változatok Rögzített b Kihúzható dugaszolható alap b Kiszakaszolható + kocsiszerkezet b NSX100 NSX160 NSX250 NSX400 NSX630 B F H L B F H L B F H L F N H L F N H L , 3, 4 2 3, 3, 4 2 3, 3, 4 3, 4 3, ,5 12, b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b 105 x 161 x x 161 x x 161 x x 255 x x 255 x x 161 x x 161 x x 161 x x 255 x x 255 x 110 2,05 2,2 2,4 6,05 6,2 2,4 2,6 2,8 7,90 8,13 35/45 mm 35/45 mm 35/45 mm 45/52,5 mm 45/52,5 mm 45/70 mm 45/70 mm x x 240 C209

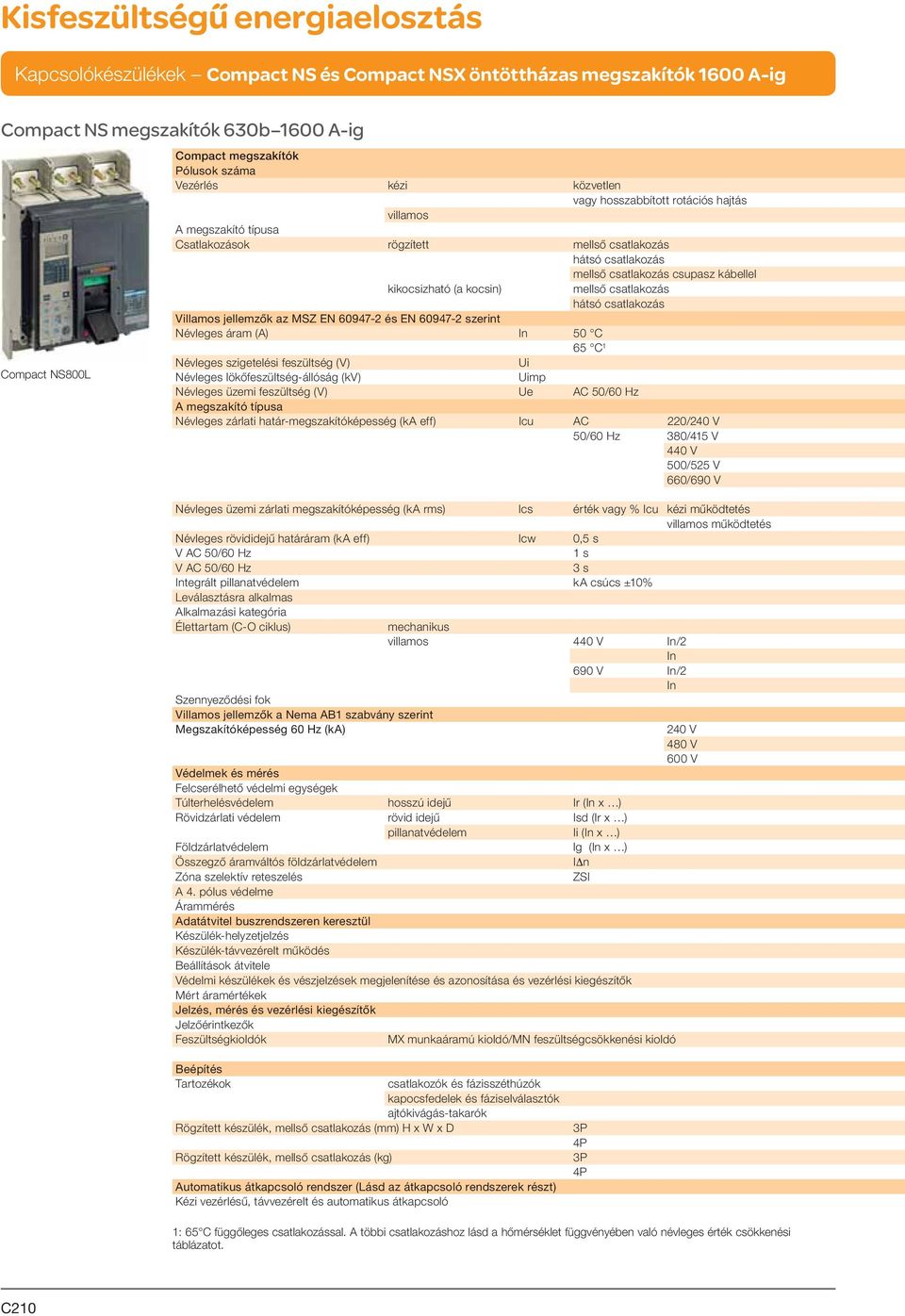

13 Compact NS megszakítók 630b 1600 A-ig Compact NS800L Compact megszakítók Pólusok száma Vezérlés kézi közvetlen vagy hosszabbított rotációs hajtás villamos A megszakító típusa Csatlakozások rögzített mellső csatlakozás hátsó csatlakozás mellső csatlakozás csupasz kábellel kikocsizható (a kocsin) mellső csatlakozás hátsó csatlakozás Villamos jellemzők az MSZ EN és EN szerint Névleges áram (A) In 50 C 65 C 1 Névleges szigetelési feszültség (V) Ui Névleges lökőfeszültség-állóság (kv) Uimp Névleges üzemi feszültség (V) Ue AC 50/60 Hz A megszakító típusa Névleges zárlati határ-megszakítóképesség (ka eff) lcu AC 220/240 V 50/60 Hz 380/415 V 440 V 500/525 V 660/690 V Névleges üzemi zárlati megszakítóképesség (ka rms) lcs érték vagy % Icu kézi működtetés villamos működtetés Névleges rövididejű határáram (ka eff) lcw 0,5 s V AC 50/60 Hz 1 s V AC 50/60 Hz 3 s Integrált pillanatvédelem ka csúcs ±10% Leválasztásra alkalmas Alkalmazási kategória Élettartam (C-O ciklus) Szennyeződési fok Villamos jellemzők a Nema AB1 szabvány szerint Megszakítóképesség 60 Hz (ka) mechanikus villamos 440 V In/2 In 690 V In/2 In Védelmek és mérés Felcserélhető védelmi egységek Túlterhelésvédelem hosszú idejű Ir (In x ) Rövidzárlati védelem rövid idejű Isd (Ir x ) pillanatvédelem Ii (In x ) Földzárlatvédelem lg (In x ) Összegző áramváltós földzárlatvédelem IΔn Zóna szelektív reteszelés ZSI A 4. pólus védelme Árammérés Adatátvitel buszrendszeren keresztül Készülék-helyzetjelzés Készülék-távvezérelt működés Beállítások átvitele Védelmi készülékek és vészjelzések megjelenítése és azonosítása és vezérlési kiegészítők Mért áramértékek Jelzés, mérés és vezérlési kiegészítők Jelzőérintkezők Feszültségkioldók MX munkaáramú kioldó/mn feszültségcsökkenési kioldó 240 V 480 V 600 V Beépítés Tartozékok Rögzített készülék, mellső csatlakozás (mm) H x W x D Rögzített készülék, mellső csatlakozás (kg) csatlakozók és fázisszéthúzók kapocsfedelek és fáziselválasztók ajtókivágás-takarók Automatikus átkapcsoló rendszer (Lásd az átkapcsoló rendszerek részt) Kézi vezérlésű, távvezérelt és automatikus átkapcsoló 1: 65 C függőleges csatlakozással. A többi csatlakozáshoz lásd a hőmérséklet függvényében való névleges érték csökkenési táblázatot. C210

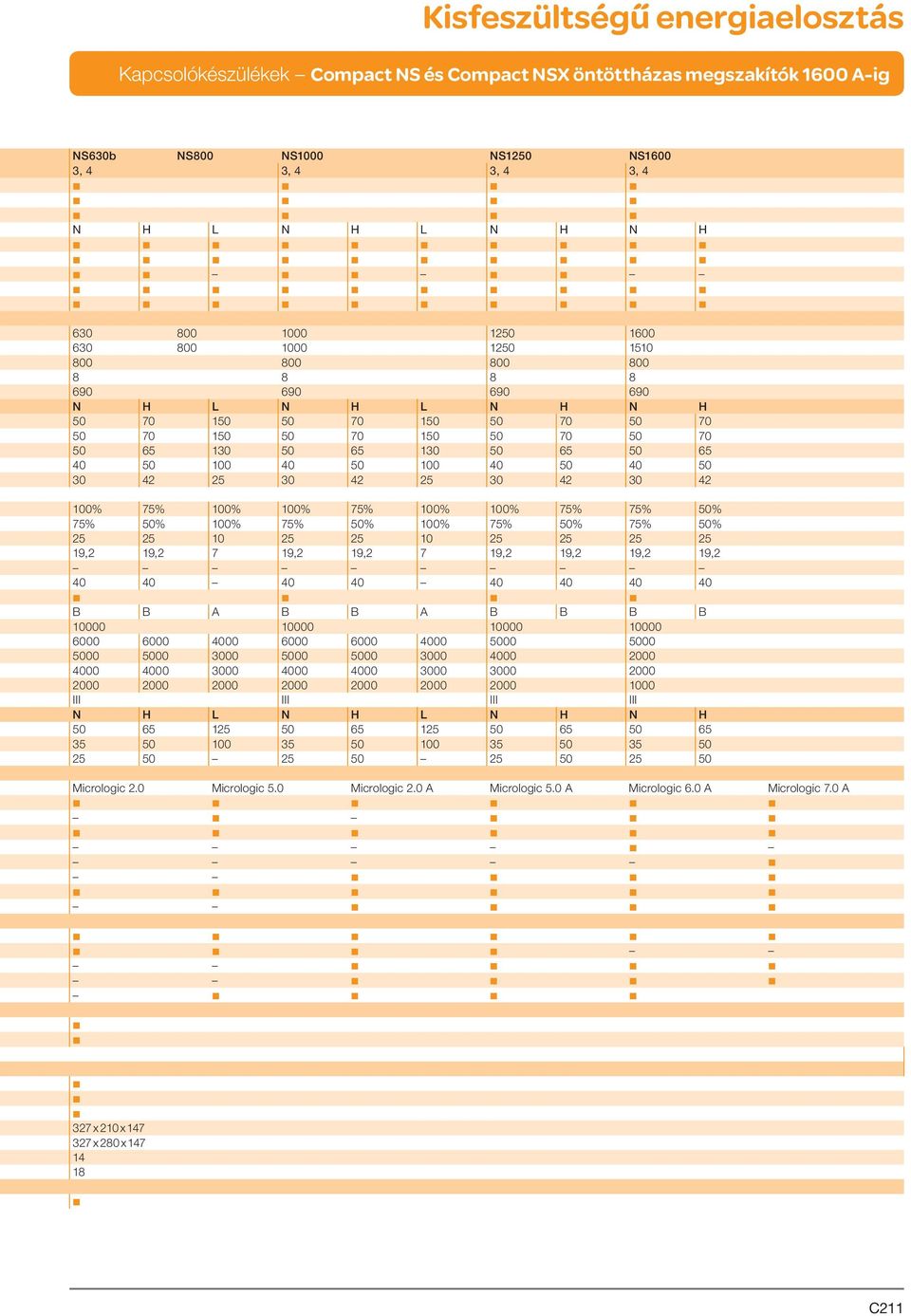

14 NS630b NS800 NS1000 NS1250 NS1600 3, 4 3, 4 3, 4 3, 4 b b b b b b b b b b b b N H L N H L N H N H b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b N H L N H L N H N H % 75% 100% 100% 75% 100% 100% 75% 75% 50% 75% 50% 100% 75% 50% 100% 75% 50% 75% 50% ,2 19,2 7 19,2 19,2 7 19,2 19,2 19,2 19, b b b b B B A B B A B B B B III III III III N H L N H L N H N H Micrologic 2.0 Micrologic 5.0 Micrologic 2.0 A Micrologic 5.0 A Micrologic 6.0 A Micrologic 7.0 A b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b 327 x 210 x x 280 x b C211

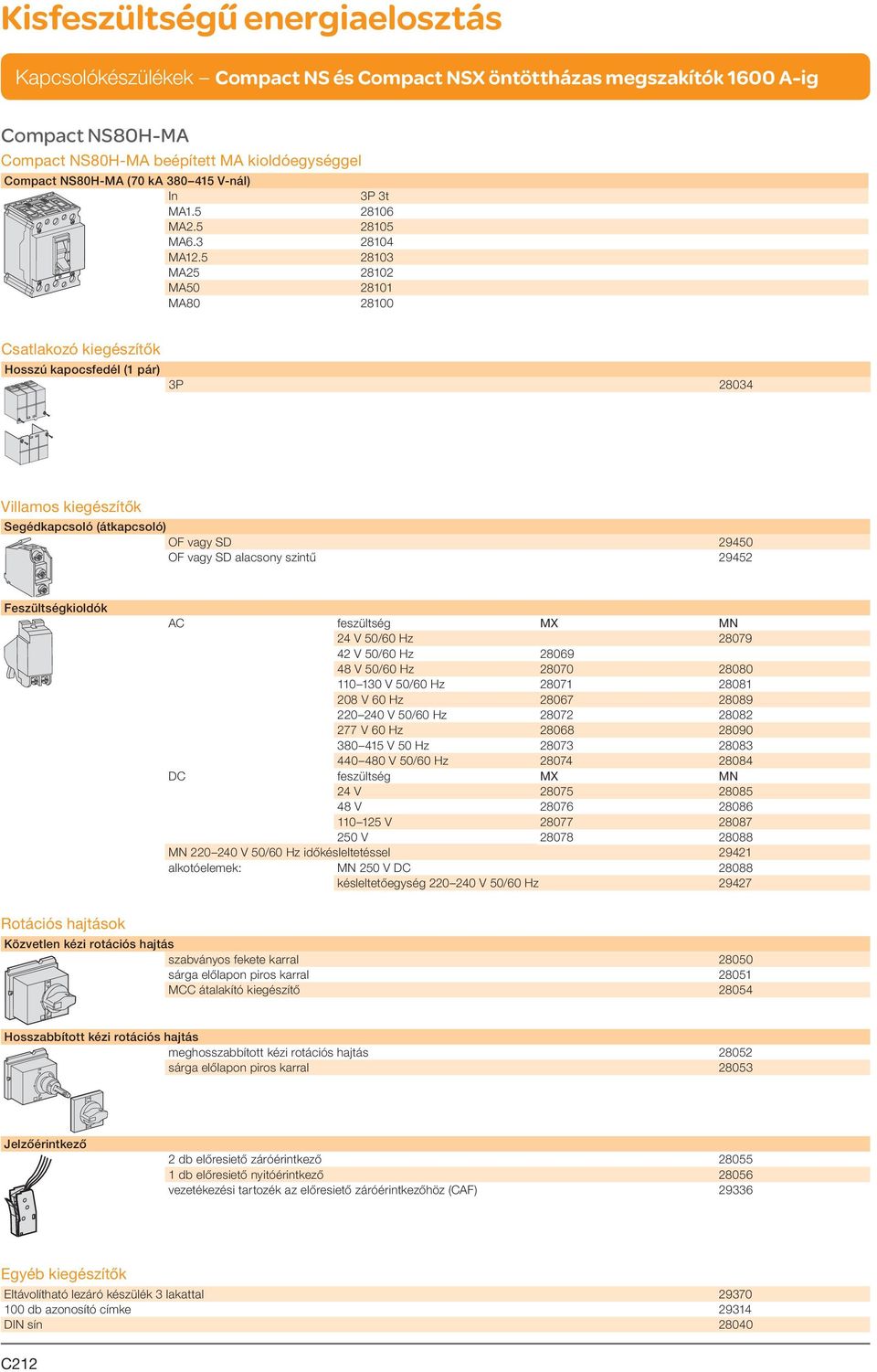

15 Compact NS80H-MA Compact NS80H-MA beépített MA kioldóegységgel Compact NS80H-MA (70 ka V-nál) In 3t MA MA MA MA MA MA MA Csatlakozó kiegészítők Hosszú kapocsfedél (1 pár) Villamos kiegészítők Segédkapcsoló (átkapcsoló) OF vagy SD OF vagy SD alacsony szintű Feszültségkioldók AC feszültség MX MN 24 V 50/60 Hz V 50/60 Hz V 50/60 Hz V 50/60 Hz V 60 Hz V 50/60 Hz V 60 Hz V 50 Hz V 50/60 Hz DC feszültség MX MN 24 V V V V MN V 50/60 Hz időkésleltetéssel alkotóelemek: MN 250 V DC késleltetőegység V 50/60 Hz Rotációs hajtások Közvetlen kézi rotációs hajtás szabványos fekete karral sárga előlapon piros karral MCC átalakító kiegészítő Hosszabbított kézi rotációs hajtás meghosszabbított kézi rotációs hajtás sárga előlapon piros karral Jelzőérintkező 2 db előresiető záróérintkező db előresiető nyitóérintkező vezetékezési tartozék az előresiető záróérintkezőhöz (CAF) Egyéb kiegészítők Eltávolítható lezáró készülék 3 lakattal db azonosító címke DIN sín C212

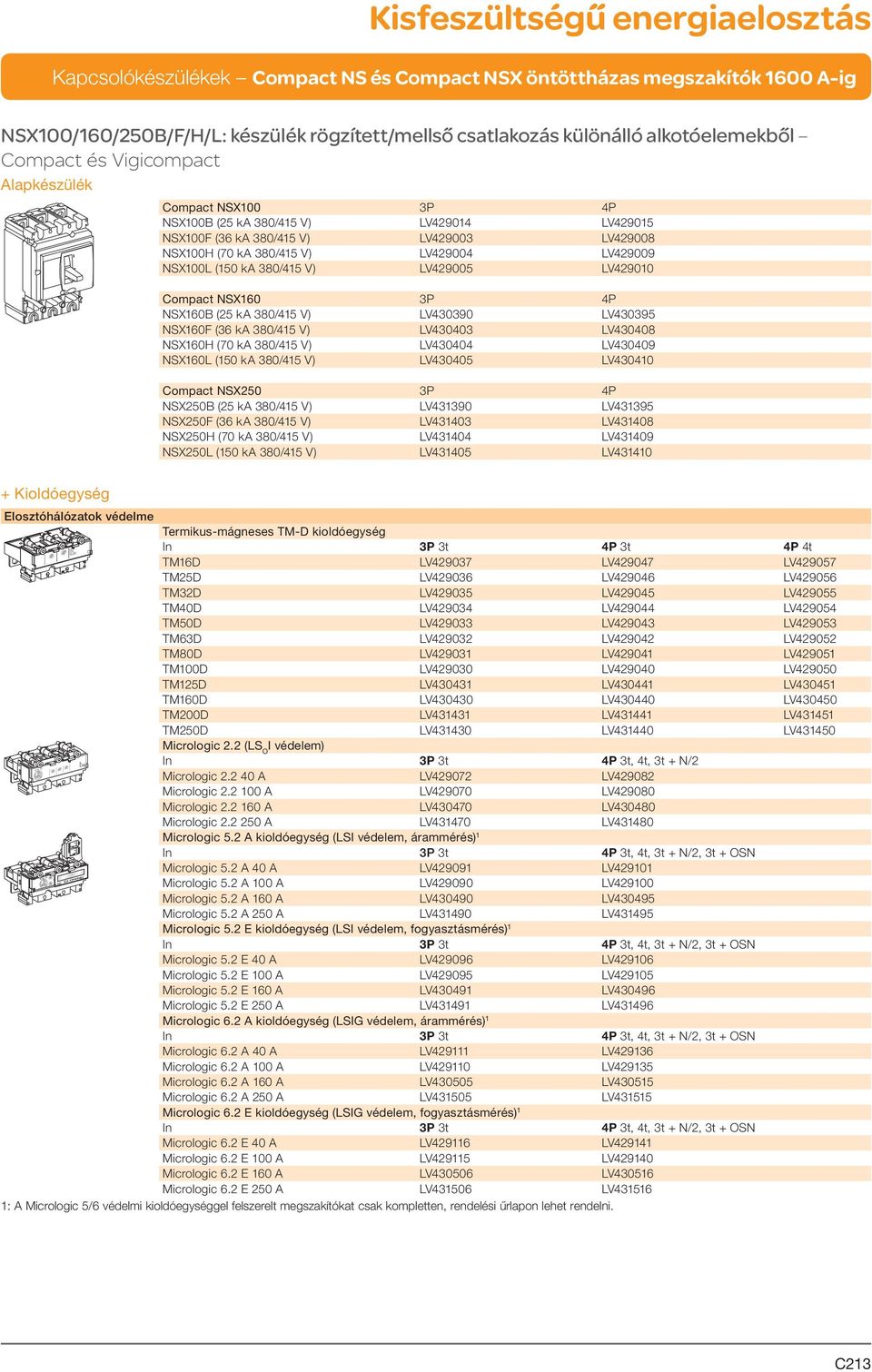

16 NSX100/160/250B/F/H/L: készülék rögzített/mellső csatlakozás különálló alkotóelemekből Compact és Vigicompact Alapkészülék Compact NSX100 NSX100B (25 ka 380/415 V) LV LV NSX100F (36 ka 380/415 V) LV LV NSX100H (70 ka 380/415 V) LV LV NSX100L (150 ka 380/415 V) LV LV Compact NSX160 NSX160B (25 ka 380/415 V) LV LV NSX160F (36 ka 380/415 V) LV LV NSX160H (70 ka 380/415 V) LV LV NSX160L (150 ka 380/415 V) LV LV Compact NSX250 NSX250B (25 ka 380/415 V) LV LV NSX250F (36 ka 380/415 V) LV LV NSX250H (70 ka 380/415 V) LV LV NSX250L (150 ka 380/415 V) LV LV Kioldóegység Elosztóhálózatok védelme Termikus-mágneses TM-D kioldóegység In 3t 3t 4t TM16D LV LV LV TM25D LV LV LV TM32D LV LV LV TM40D LV LV LV TM50D LV LV LV TM63D LV LV LV TM80D LV LV LV TM100D LV LV LV TM125D LV LV LV TM160D LV LV LV TM200D LV LV LV TM250D LV LV LV Micrologic 2.2 (LS O I védelem) In 3t 3t, 4t, 3t + N/2 Micrologic A LV LV Micrologic A LV LV Micrologic A LV LV Micrologic A LV LV Micrologic 5.2 A kioldóegység (LSI védelem, árammérés) 1 In 3t 3t, 4t, 3t + N/2, 3t + OSN Micrologic 5.2 A 40 A LV LV Micrologic 5.2 A 100 A LV LV Micrologic 5.2 A 160 A LV LV Micrologic 5.2 A 250 A LV LV Micrologic 5.2 E kioldóegység (LSI védelem, fogyasztásmérés) 1 In 3t 3t, 4t, 3t + N/2, 3t + OSN Micrologic 5.2 E 40 A LV LV Micrologic 5.2 E 100 A LV LV Micrologic 5.2 E 160 A LV LV Micrologic 5.2 E 250 A LV LV Micrologic 6.2 A kioldóegység (LSIG védelem, árammérés) 1 In 3t 3t, 4t, 3t + N/2, 3t + OSN Micrologic 6.2 A 40 A LV LV Micrologic 6.2 A 100 A LV LV Micrologic 6.2 A 160 A LV LV Micrologic 6.2 A 250 A LV LV Micrologic 6.2 E kioldóegység (LSIG védelem, fogyasztásmérés) 1 In 3t 3t, 4t, 3t + N/2, 3t + OSN Micrologic 6.2 E 40 A LV LV Micrologic 6.2 E 100 A LV LV Micrologic 6.2 E 160 A LV LV Micrologic 6.2 E 250 A LV LV : A Micrologic 5/6 védelmi kioldóegységgel felszerelt megszakítókat csak kompletten, rendelési űrlapon lehet rendelni. Mode OK C213

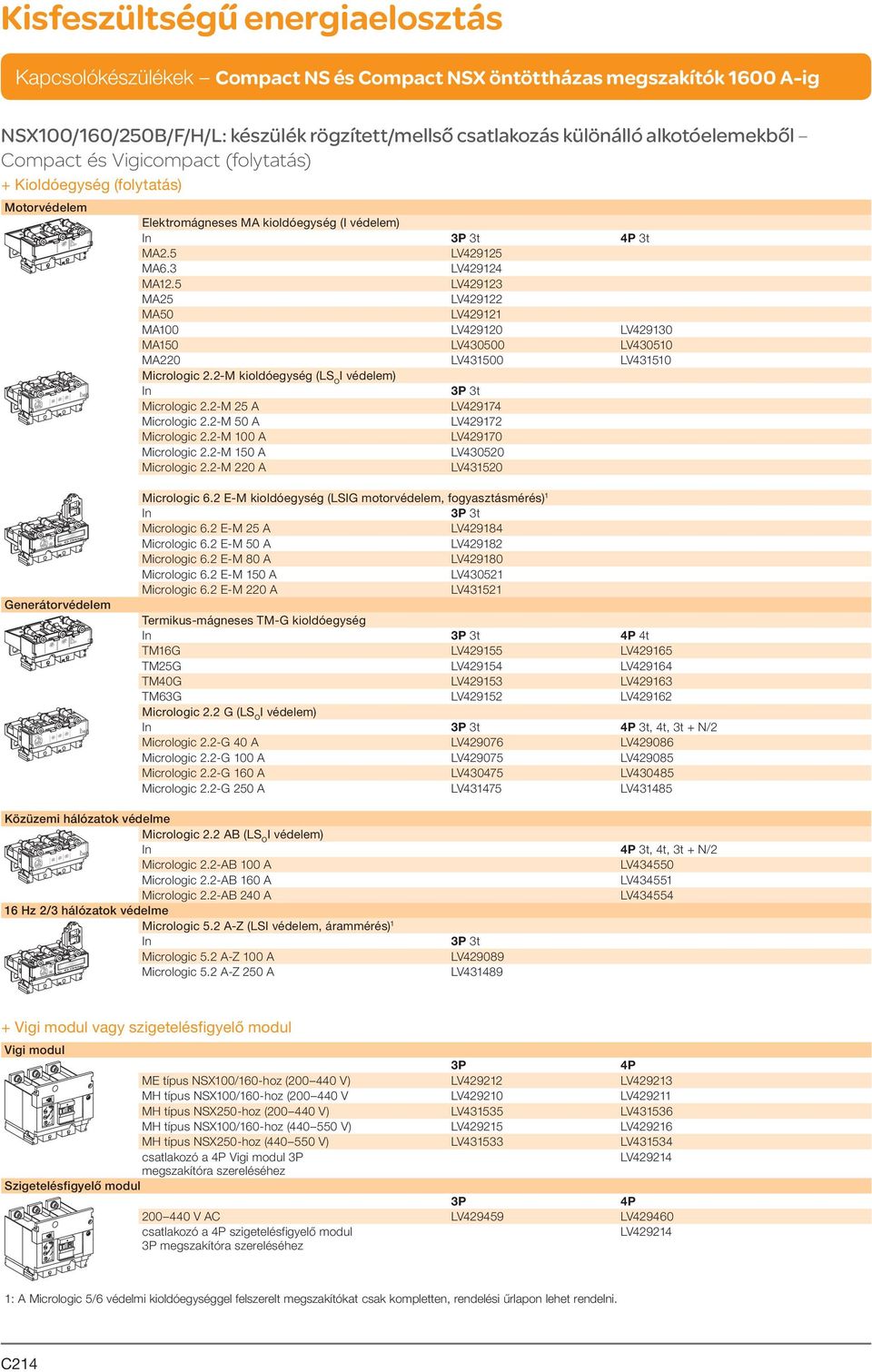

17 NSX100/160/250B/F/H/L: készülék rögzített/mellső csatlakozás különálló alkotóelemekből Compact és Vigicompact (folytatás) + Kioldóegység (folytatás) Motorvédelem Elektromágneses MA kioldóegység (I védelem) In 3t 3t MA2.5 LV MA6.3 LV MA12.5 LV MA25 LV MA50 LV MA100 LV LV MA150 LV LV MA220 LV LV Micrologic 2.2-M kioldóegység (LS O I védelem) In 3t Micrologic 2.2-M 25 A LV Micrologic 2.2-M 50 A LV Micrologic 2.2-M 100 A LV Micrologic 2.2-M 150 A LV Micrologic 2.2-M 220 A LV Mode OK Generátorvédelem Micrologic 6.2 E-M kioldóegység (LSIG motorvédelem, fogyasztásmérés) 1 In 3t Micrologic 6.2 E-M 25 A LV Micrologic 6.2 E-M 50 A LV Micrologic 6.2 E-M 80 A LV Micrologic 6.2 E-M 150 A LV Micrologic 6.2 E-M 220 A LV Termikus-mágneses TM-G kioldóegység In 3t 4t TM16G LV LV TM25G LV LV TM40G LV LV TM63G LV LV Micrologic 2.2 G (LS O I védelem) In 3t 3t, 4t, 3t + N/2 Micrologic 2.2-G 40 A LV LV Micrologic 2.2-G 100 A LV LV Micrologic 2.2-G 160 A LV LV Micrologic 2.2-G 250 A LV LV Közüzemi hálózatok védelme Micrologic 2.2 AB (LS O I védelem) In 3t, 4t, 3t + N/2 Micrologic 2.2-AB 100 A LV Micrologic 2.2-AB 160 A LV Micrologic 2.2-AB 240 A LV Hz 2/3 hálózatok védelme Micrologic 5.2 A-Z (LSI védelem, árammérés) 1 In 3t Micrologic 5.2 A-Z 100 A LV Micrologic 5.2 A-Z 250 A LV Mode OK + Vigi modul vagy szigetelésfigyelő modul Vigi modul ME típus NSX100/160-hoz ( V) LV LV MH típus NSX100/160-hoz ( V LV LV MH típus NSX250-hoz ( V) LV LV MH típus NSX100/160-hoz ( V) LV LV MH típus NSX250-hoz ( V) LV LV csatlakozó a Vigi modul LV megszakítóra szereléséhez Szigetelésfigyelő modul V AC LV LV csatlakozó a szigetelésfigyelő modul megszakítóra szereléséhez LV : A Micrologic 5/6 védelmi kioldóegységgel felszerelt megszakítókat csak kompletten, rendelési űrlapon lehet rendelni. C214

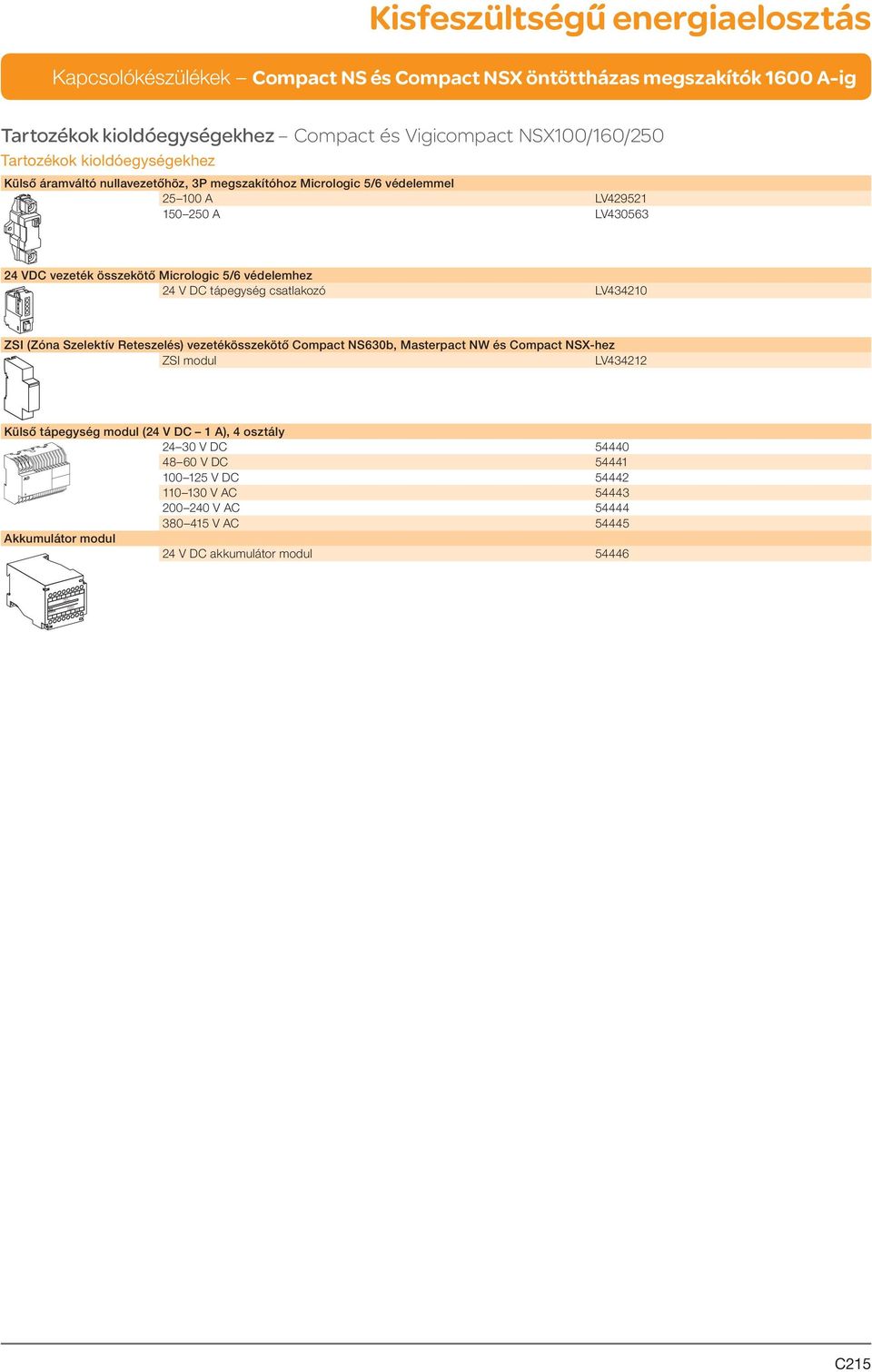

18 Tartozékok kioldóegységekhez Compact és Vigicompact NSX100/160/250 Tartozékok kioldóegységekhez Külső áramváltó nullavezetőhöz, megszakítóhoz Micrologic 5/6 védelemmel A LV A LV VDC vezeték összekötő Micrologic 5/6 védelemhez 24 V DC tápegység csatlakozó LV ZSI (Zóna Szelektív Reteszelés) vezetékösszekötő Compact NS630b, Masterpact NW és Compact NSX-hez ZSI modul LV Külső tápegység modul (24 V DC 1 A), 4 osztály V DC V DC V DC V AC V AC V AC Akkumulátor modul 24 V DC akkumulátor modul L3 Input 24VDC L4 AD 220A G1 Output 24VDC G2 C215

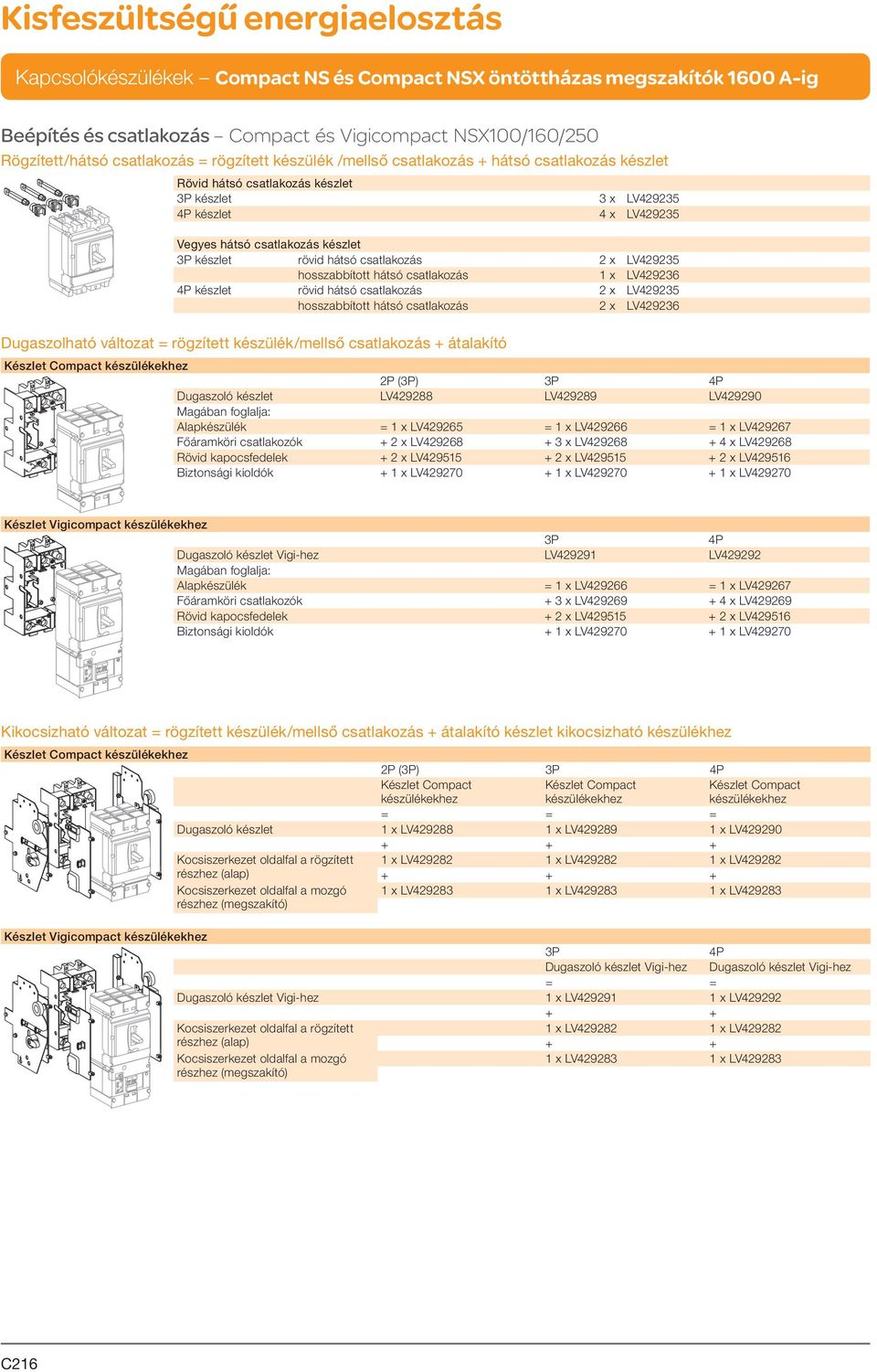

19 Beépítés és csatlakozás Compact és Vigicompact NSX100/160/250 Rögzített/hátsó csatlakozás = rögzített készülék /mellső csatlakozás + hátsó csatlakozás készlet Rövid hátsó csatlakozás készlet készlet 3 x LV készlet 4 x LV Vegyes hátsó csatlakozás készlet készlet rövid hátsó csatlakozás 2 x LV hosszabbított hátsó csatlakozás 1 x LV készlet rövid hátsó csatlakozás 2 x LV hosszabbított hátsó csatlakozás 2 x LV Dugaszolható változat = rögzített készülék/mellső csatlakozás + átalakító Készlet Compact készülékekhez 2P () Dugaszoló készlet LV LV LV Magában foglalja: Alapkészülék = 1 x LV = 1 x LV = 1 x LV Főáramköri csatlakozók + 2 x LV x LV x LV Rövid kapocsfedelek + 2 x LV x LV x LV Biztonsági kioldók + 1 x LV x LV x LV Készlet Vigicompact készülékekhez Dugaszoló készlet Vigi-hez LV LV Magában foglalja: Alapkészülék = 1 x LV = 1 x LV Főáramköri csatlakozók + 3 x LV x LV Rövid kapocsfedelek + 2 x LV x LV Biztonsági kioldók + 1 x LV x LV Kikocsizható változat = rögzített készülék/mellső csatlakozás + átalakító készlet kikocsizható készülékhez Készlet Compact készülékekhez 2P () Készlet Compact készülékekhez Készlet Compact készülékekhez Készlet Compact készülékekhez = = = Dugaszoló készlet 1 x LV x LV x LV Kocsiszerkezet oldalfal a rögzített 1 x LV x LV x LV részhez (alap) Kocsiszerkezet oldalfal a mozgó részhez (megszakító) 1 x LV x LV x LV Készlet Vigicompact készülékekhez Dugaszoló készlet Vigi-hez Dugaszoló készlet Vigi-hez = = Dugaszoló készlet Vigi-hez 1 x LV x LV Kocsiszerkezet oldalfal a rögzített 1 x LV x LV részhez (alap) + + Kocsiszerkezet oldalfal a mozgó részhez (megszakító) 1 x LV x LV C216

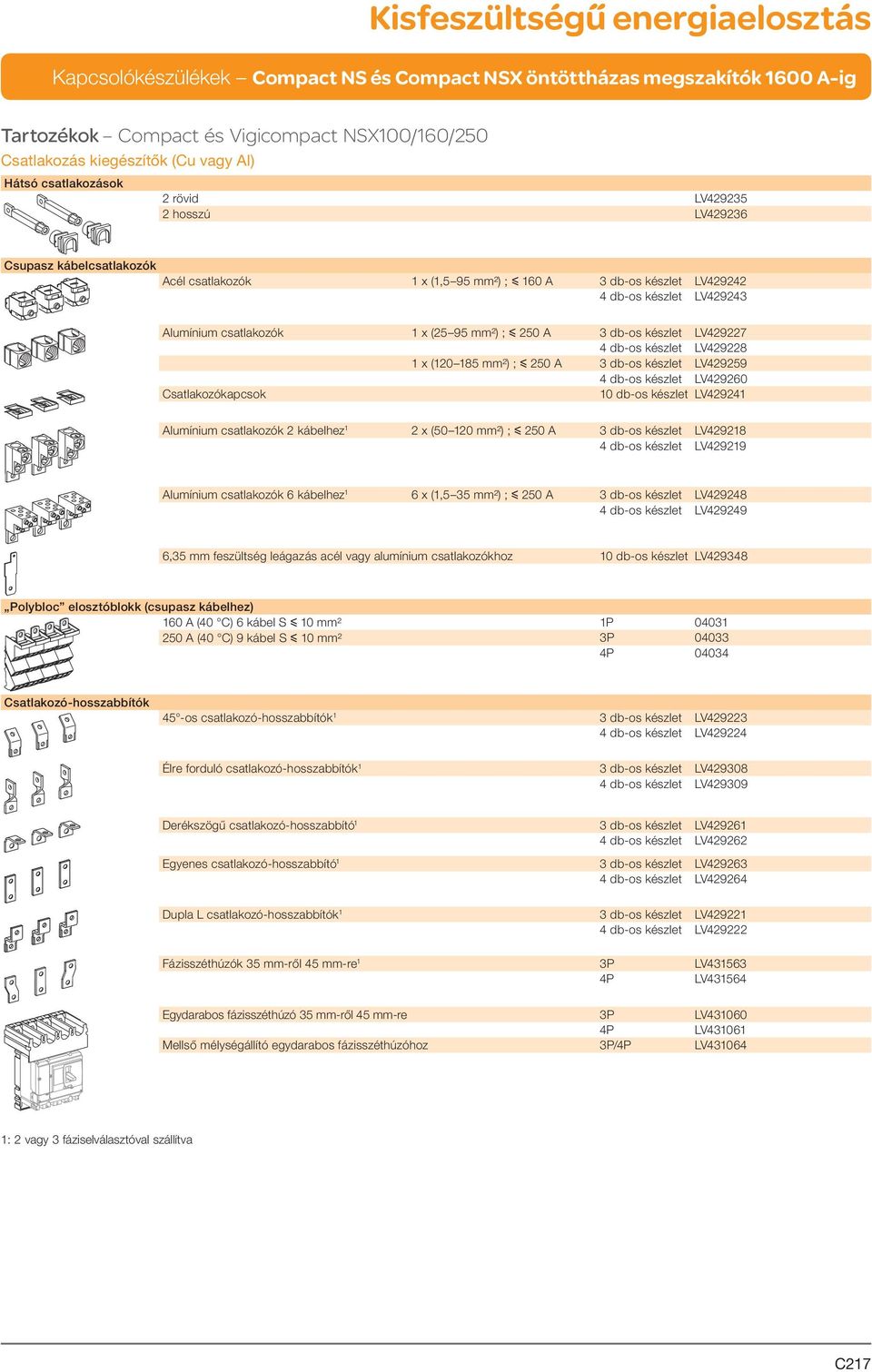

20 Tartozékok Compact és Vigicompact NSX100/160/250 Csatlakozás kiegészítők (Cu vagy Al) Hátsó csatlakozások 2 rövid LV hosszú LV Csupasz kábelcsatlakozók Acél csatlakozók 1 x (1,5 95 mm²) ; y 160 A 3 db-os készlet LV db-os készlet LV Alumínium csatlakozók 1 x (25 95 mm²) ; y 250 A 3 db-os készlet LV db-os készlet LV x ( mm²) ; y 250 A 3 db-os készlet LV db-os készlet LV Csatlakozókapcsok 10 db-os készlet LV Alumínium csatlakozók 2 kábelhez 1 2 x ( mm²) ; y 250 A 3 db-os készlet LV db-os készlet LV Alumínium csatlakozók 6 kábelhez 1 6 x (1,5 35 mm²) ; y 250 A 3 db-os készlet LV db-os készlet LV ,35 mm feszültség leágazás acél vagy alumínium csatlakozókhoz 10 db-os készlet LV Polybloc elosztóblokk (csupasz kábelhez) 160 A (40 C) 6 kábel S y 10 mm² 1P A (40 C) 9 kábel S y 10 mm² Csatlakozó-hosszabbítók 45 -os csatlakozó-hosszabbítók 1 3 db-os készlet LV db-os készlet LV Élre forduló csatlakozó-hosszabbítók 1 3 db-os készlet LV db-os készlet LV Derékszögű csatlakozó-hosszabbító 1 3 db-os készlet LV db-os készlet LV Egyenes csatlakozó-hosszabbító 1 3 db-os készlet LV db-os készlet LV Dupla L csatlakozó-hosszabbítók 1 3 db-os készlet LV db-os készlet LV Fázisszéthúzók 35 mm-ről 45 mm-re 1 LV LV Egydarabos fázisszéthúzó 35 mm-ről 45 mm-re LV LV Mellső mélységállító egydarabos fázisszéthúzóhoz / LV : 2 vagy 3 fáziselválasztóval szállítva C217

21 Tartozékok Compact és Vigicompact NSX100/160/250 (folytatás) Sajtolható kábelsaruk rézkábelhez mm² kábelhez 3 db-os készlet LV db-os készlet LV mm² kábelhez 3 db-os készlet LV db-os készlet LV mm² kábelhez 3 db-os készlet LV db-os készlet LV Sajtolható kábelsaruk alumínium kábelhez mm² kábelhez 3 db-os készlet LV db-os készlet LV mm² kábelhez 3 db-os készlet LV db-os készlet LV Kapocsfedelek 1 rövid kapocsfedél megszakítóhoz vagy dugaszolható alaphoz 3 P LV P LV hosszú kapocsfedél megszakítóhoz vagy dugaszolható alaphoz 3 P LV P LV Fáziselválasztó megszakítóhoz vagy dugaszolható alaphoz 6 db-os készlet LV Csatlakozóadapter dugaszolható alaphoz LV LV szigetelőlap megszakítókhoz (45 mm fázistávolsággal) LV LV Villamos kiegészítők Segédérintkező (váltó) OF vagy SD vagy SDE vagy SDV OF vagy SD vagy SDE vagy SDV kisáramú SDE adapter, kötelező TM, MA vagy Micrologic 2 kioldókhoz LV SDx külső modul Micrologic védelemhez SDx modul 24/415 V AC/DC LV : 2 vagy 3 fáziselválasztóval szállítva. C218

22 Ø5...8 Kisfeszültségű energiaelosztás Tartozékok Compact és Vigicompact NSX100/160/250 (folytatás) Villamos kiegészítők (folytatás) SDTAM érintkező kioldómodul (termikus hiba korai kioldás jelző) Micrologic 2.2-M/6.2 E-M védelemhez SDTAM 24/415 V AC/DC túláram hiba jelző LV Feszültségkioldók Feszültség MX MN AC 24 V 50/60 Hz LV LV V 50/60 Hz LV LV V 50/60 Hz LV LV V 50/60 Hz és V 60 Hz LV LV V 50 Hz és V 60 Hz LV LV V 50 Hz és 600 V 60 Hz LV LV DC 12 V LV LV V LV LV V LV LV V LV LV V LV LV V LV LV V LV LV Motormechanizmus MN 48 V 50/60 Hz rögzített időkésleltetéssel Alkotóelemek: MN 48 V DC LV Késleltetőegység 48 V 50/60 Hz LV MN V 50/60 Hz rögzített időkésleltetéssel Alkotóelemek: MN 250 V DC LV Késleltetőegység V 50/60 Hz LV MN 48 V DC/AC 50/60 Hz állítható időkésleltetéssel Alkotóelemek: MN 48 V DC LV Késleltetőegység 48 V 50/60 Hz MN V DC/AC 50/60 Hz állítható időkésleltetéssel Alkotóelemek: MN 125 V DC LV Késleltetőegység V 50/60 Hz MN V /AC 50/60 Hz állítható időkésleltetéssel Alkotóelemek: MN 250 V DC LV Késleltetőegység V 50/60 Hz Motormechanizmus modul SDE adapterrel Feszültség MT100/160 MT250 AC V 50/60 Hz LV LV V 50/60 Hz LV LV V 50/60 Hz és LV LV V 60 Hz V 50/60 Hz és LV LV V 60 Hz DC V LV LV V LV LV V LV LV V LV LV manu auto Kommunikációra képes motormechanizmus modul SDE adapterrel Motormechanizmus modul MTc 100/ V 50/60 Hz LV MTc V 50/60 Hz LV Megszakító helyzet BSCM LV kommunikáció modul + NSX kábel Vezetékhossz L = 0,35 m LV Vezetékhossz L = 1,3 m LV Vezetékhossz L = 3 m LV U > 480 V AC Vezetékhossz L = 0,35 m LV C219

23 Tartozékok Compact és Vigicompact NSX100/160/250 (folytatás) Jelző- és mérőmodulok Árammérő modul In (A) LV LV LV LV LV LV Árammérő modul I max. In (A) LV LV LV Áramváltó modul In (A) LV LV LV LV LV LV Áramváltó modul feszültségkimenettel In (A) LV LV LV LV LV LV Feszültségjelző / LV Rotációs kézihajtások Közvetlen rotációs hajtás standard fekete kar LV piros kar sárga előlappal LV MCC változat tartozéka LV CNOMO változat tartozéka LV Hosszabbított kézihajtás standard fekete kar LV piros kar sárga előlappal LV állítható hosszúságú karral kikocsizható készülékhez LV Tartozékok közvetlen vagy hosszabbított rotációs hajtáshoz jelző segédérintkezők 1 előresiető nyitó érintkező LV előresiető záró érintkező LV Zárak, reteszek 1 3 db lakattal zárható kapcsolókar reteszelés Eltávolítható Rögzített LV Kulcsos zárszerkezet hosszabbított rotációs hajtáshoz zárszerkezet adapter (zárszerkezetet nem tartalmaz) LV zárszerkezet (zárszerkezet adaptert nem tartalmaz) Ronis 1351B Profalux KS5 B24 D4Z Motormechanizmus modul reteszelése kulcsos záradapter + Ronis zár (speciális) LV C220

24 Tartozékok Compact és Vigicompact NSX100/160/250 (folytatás) Dugaszolható/kikocsizható változatok tartozékai Szigetelés tartozékok 1 csatlakozó adapter dugaszolható alaphoz LV LV Segédáramköri csatlakozások 1 db 9 áramkörös rögzített csatlakozó (alapra) LV db 9 áramkörös mozgó csatlakozó (megszakítóra) LV db tartó 2 db mozgó csatlakozóhoz LV áramkörös kézi csatlakozókészlet (rögzített+mozgó) LV Dugaszolóaljzat tartozékok hosszú szigetelt csatlakozók 2 db-os készlet 2 db-os készlet LV db IP40 redőny (alapra) LV Dugaszolóaljzat 2P LV LV Dugaszolóaljzat LV db főáramköri csatlakozó 2/3/ LV rövid kapocsfedél 2/ LV rövid kapocsfedél LV biztonsági kioldó 2/3/ LV Kocsiszerkezet tartozékok Védőtakaró kapcsolókarhoz Toggle LV Védőtakaró Vigi modulhoz Vigi modul LV Reteszelő készlet (zárszerkezetet nem tartlamaz LV Kulcsos zárszerkezet (zárszerkezet adaptert nem tartalmaz Ronis 1351B Profalux KS5 B24 D4Z Helyzetjelző érintkezők (beszakaszolva/kiszakaszolva pozíciók kijelzéséhez) LV Kiegészítő tartozékok 10 külön rendelhető kapcsolókar hosszabbítás (NSX250) LV Csavar csomag LV bepattintható csavaranyák (rögzített/mellső csatlakozás) 12 M6 NSX100H/L készülékhez LV M8 NSX160/250H/L készülékhez LV NS retrofit takaró kis kivágás LV IP40 kapcsolókar takaró Compact NS típus/ kis kivágás Feliratozható matrica 1 db 10-es készlet LV C221

25 Tartozékok Compact és Vigicompact NSX100/160/250 (folytatás) Kiegészítő tartozékok (folytatás) 1 alap hosszabbított rotációs kézihajtáshoz LV Meghúzónyomaték-korlátozó csavarok (12 db-os készlet) / Compact NSX LV Mode OK LCD kijelző elektronikus kioldóegységhez Micrologic 5 LV Micrologic 6 LV Micrologic 6 E-M LV átlátszó takaró kioldóegységekhez TM, MA, NA LV Micrologic 2 LV Micrologic 5/6 LV teli takaró Micrologic 5/6 elektronikus kioldóegységekhez LV Felügyelet és vezérlés (távműködtetés) Megszakító tartozékok Megszakító állapotvezérlő modul BSCM (Breaker Status Control Module) 1 LV FDM121 kapcsolószekrény kijelző modul TRV00121 FDM szerelési tartozékok (22 mm átmérő) TRV00128 ULP kommunikációs modul Modbus interfész Modbus SL kommunikációs interfész modul TRV00210 ULP vezetékezési tartozékok NSX vezeték L = 0,35 m LV NSX vezeték L = 1,3 m LV NSX vezeték L = 3 m LV NSX vezeték U > 480 V AC L = 1,3 m LV es gyűjtőcsatlakozó kommunikációs interfész modul TRV Modbus véglezáró VW3A8306DRC 3 RS 485 kábel (4 vezetékes, hossz: 60 m) db RJ45 csatlakozó aljzat/ aljzat TRV ULP vonali véglezáró TRV : SDE adapter használata kötelező TM, MA vagy Micrologic 2 kioldóegységek esetén (LV429451). 2: Micrologic A és E kioldóegységekhez mérő és kijelző funkciókkal vagy megszakító állapot és vezérlő modullal (BSCM). 3: Tekintse meg a Schneider Electric Automatizálás katalógusait. C222

26 L3 Input 24VDC G1 G2 L4 Kisfeszültségű energiaelosztás Tartozékok Compact és Vigicompact NSX100/160/250 (folytatás) Felügyelet és vezérlés (távműködtetés) (folytatás) ULP vezetékezési tartozékok (folytatás) 10 RJ45/RJ45 csatlakozó vezeték L = 0,3 m TRV RJ45/RJ45 csatlakozó vezeték L = 0,6 m TRV RJ45/RJ45 csatlakozó vezeték L = 1 m TRV RJ45/RJ45 csatlakozó vezeték L = 2 m TRV RJ45/RJ45 csatlakozó vezeték L = 3 m TRV RJ45/RJ45 csatlakozó vezeték L = 5 m TRV00850 Tápegység modulok Külső tápegység modul V AC V DC / 24 V DC 3 A 2. osztály 1 ABL8RPS Külső tápegység modul 24 V DC 1 A OVC IV V DC V DC V AC V AC V AC V AC Akkumulátor modul 24 VDC akkumulátor modul AD 220A Output 24VDC 1: Tekintse meg a Schneider Electric Automatizálás katalógusait. C223

27 NSX400/630F/N/H/L: rögzített/mellső csatlakozású készülékek különálló alkotóelemekből Compact és Vigicompact Alapkészülék Compact NSX400 NSX400F (36 ka 380/415 V) LV LV NSX400N (50 ka 380/415 V) LV LV NSX400H (70 ka 380/415 V) LV LV NSX400L (150 ka 380/415 V) LV LV Compact NSX630 NSX630F (36 ka 380/415 V) LV LV NSX630N (50 ka 380/415 V) LV LV NSX630H (70 ka 380/415 V) LV LV NSX630L (150 ka 380/415 V) LV LV Kioldóegység Elosztóhálózatok védelme Micrologic 2.3 (LS O I védelem) In 3t 3t, 4t, 3t + N/2 Micrologic A LV LV Micrologic A LV LV Micrologic A LV LV Mode OK Mode OK Micrologic 5.3 A (LSI védelem, árammérés) 1 In 3t 3t, 4t, 3t + N/2, 3t + OSN Micrologic 5.3 A 400 A LV LV Micrologic 5.3 A 630 A LV LV Micrologic 5.3 E (LSI védelem, fogyasztásmérés) 1 In 3t 3t, 4t, 3t + N/2, 3t + OSN Micrologic 5.3 E 400 A LV LV Micrologic 5.3 E 630 A LV LV Micrologic 6.3 A (LSIG védelem, árammérés) 1 In 3t 3t, 4t, 3t + N/2, 3t + OSN Micrologic 6.3 A 400 A LV LV Micrologic 6.3 A 630 A LV LV Micrologic 6.3 E (LSIG védelem, fogyasztásmérés) 1 In 3t 3t, 4t, 3t + N/2, 3t + OSN Micrologic 6.3 E 400 A LV LV Micrologic 6.3 E 630 A LV LV Motorvédelem Micrologic 1.3-M kioldóegység (I motorvédelem) In 3t 3t Micrologic 1.3-M 320 A LV LV Micrologic 1.3-M 500 A LV LV Micrologic 2.3-M kioldóegység (LS O I motorvédelem) In 3t Micrologic 2.3-M 320 A LV Micrologic 2.3-M 500 A LV Mode OK Micrologic 6.3 E-M kioldóegység (LSIG motorvédelem, fogyasztásmérés) 1 In 3t Micrologic 6.3 E-M 320 A LV Micrologic 6.3 E-M 500 A LV Közüzemi hálózatok védelme Micrologic 2.3-AB (LS O I védelem) In 3t, 4t, 3t + N/2 Micrologic A LV Hz 2/3 hálózatok védelme Micrologic 5.3 A-Z (LSI védelem, árammérés) 1 In 3t Micrologic 5.3 A-Z 630 A LV : A Micrologic 5/6 védelmi kioldóegységgel felszerelt megszakítókat csak kompletten, rendelési űrlapon lehet rendelni. C224

28 Tartozékok kioldóegységekhez Compact és Vigicompact NSX400/630 + Vigi modul vagy szigetelésfigyelő modul Vigi modul MB típus V LV LV V LV LV csatlakozó a Vigi modul megszakítóra szereléséhez LV Szigetelésfigyelő modul V AC LV LV csatlakozó a szigetelésfigyelő modul megszakítóra szereléséhez LV Tartozékok kioldóegységekhez Külső áramváltó nulla vezetőhöz, megszakítóhoz Micrologic 5/6 védelemmel A LV VDC vezeték összekötő Micrologic 5/6 védelemhez 24 VDC tápegység csatlakozó LV ZSI (Zóna Szelektív Reteszelés) vezeték összekötő Compact NS630b, Masterpact NW és Compact NSX-hez ZSI modul LV Külső tápegység modul (24VDC 1A), 4 osztály V DC V DC V DC V AC V AC V AC Akkumulátor modul 24 VDC akkumulátor modul L3 Input 24VDC L4 AD 220A G1 Output 24VDC G2 C225

29 Beépítés és csatlakozás Compact és Vigicompact NSX400/630 Rögzített/hátsó csatlakozás = rögzített készülék /mellső csatlakozás + hátsó csatlakozás készlet Vegyes hátsó csatlakozás készlet készlet, rövid hátsó csatlakozás 2 x LV hosszabbított hátsó csatlakozás 1 x LV készlet rövid hátsó csatlakozás 2 x LV hosszabbított hátsó csatlakozás 2 x LV Rögzített készülék /mellső csatlakozás 52,5 mm vagy 70 mm fázistávolsággal = rögzített készülék /mellső csatlakozás 45 mm fázistávolsággal + fázisszéthúzók A fázistávolságok minden Compact és Vigicompact NSX400/630 készülék esetében 45 mm. Fázisszéthúzók elérhetők rögzített készülék mellső csatlakozásához, dugaszolható vagy kikocsizható változatok csatlakozásaihoz 52,5 mm vagy 70 mm fázistávolsággal. Hálózatoldali vagy terhelésoldali fázisszéthúzók 1 52,5 mm LV LV mm LV LV Dugaszolható változat = rögzített készülék/mellső csatlakozás + átalakító készlet dugaszolható készülékhez Készlet Compact készülékekhez Dugaszoló készlet LV LV Magában foglalja: Alapkészülék = 1 x LV = 1 x LV Főáramköri csatlakozók + 3 x LV x LV Rövid kapocsfedelek + 2 x LV x LV Biztonsági kioldók + 1 x LV x LV Készlet Vigicompact készülékekhez Dugaszoló készlet Vigi-hez LV LV Magában foglalja: Alapkészülék = 1 x LV = 1 x LV Főáramköri csatlakozók + 3 x LV x LV Rövid kapocsfedelek + 2 x LV x LV Biztonsági kioldók + 1 x LV x LV Kikocsizható változat = rögzített készülék/mellső csatlakozás + átalakító készlet kikocsizható készülékhez Készlet Compact készülékekhez Készlet Compact készülékekhez Készlet Compact készülékekhez = = Dugaszoló készlet 1 x LV x LV Kocsiszerkezet oldalfal a rögzített 1 x LV x LV részhez (alap) + + Kocsiszerkezet oldalfal a mozgó részhez (megszakító) 1 x LV x LV Készlet Vigicompact készülékekhez Készlet Vigicompact készülékekhez Készlet Vigicompact készülékekhez = = Dugaszoló készlet Vigi-hez 1 x LV x LV Kocsiszerkezet oldalfal a rögzített 1 x LV x LV részhez (alap) + + Kocsiszerkezet oldalfal a mozgó részhez (megszakító) 1 x LV x LV : 2 vagy 3 fáziselválasztóval szállítva. C226

30 Tartozékok Compact és Vigicompact NSX400/630 Csatlakozás kiegészítők (Cu vagy Al) Hátsó csatlakozások 2 rövid LV hosszú LV Csupasz kábelcsatlakozók 1 Alumínium csatlakozók 1 x ( mm²) 3 db-os készlet LV db-os készlet LV Alumínium csatlakozók 2 kábelekhez 2 x ( mm²) 3 db-os készlet LV db-os készlet LV ,35 mm feszültség leágazás acél vagy alumínium csatlakozókhoz 10 db-os készlet LV Csatlakozó hosszabbítók os csatlakozó hosszabbítók 3 db-os készlet LV db-os készlet LV Élre forduló csatlakozó hosszabbítók 3 db-os készlet LV db-os készlet LV Derékszögű csatlakozó hosszabbító 3 db-os készlet LV db-os készlet LV Fázisszéthúzók 52,5 mm fázistávolsággal LV LV mm fázistávolsággal LV LV Sajtolható kábelsaruk rézkábelhez mm² kábelhez 3 db-os készlet LV db-os készlet LV mm² kábelhez 3 db-os készlet LV db-os készlet LV Sajtolható kábelsaruk alumínium kábelhez mm² kábelhez 3 db-os készlet LV db-os készlet LV mm² kábelhez 3 db-os készlet LV db-os készlet LV Szigetelés tartozékok Rövid kapocsfedél, 45 mm (1 db) 3 P LV P LV Hosszú kapocsfedél, 45 mm (1 db) 3 P LV P LV Hosszú kapocsfedél fázisszéthúzókhoz, 52,5 mm (1 db) (szigetelő lemezzel leszállítva) 3 P LV P LV Fáziselválasztók 6 készlet LV Csatlakozó adapter dugaszolható alaphoz LV LV szigetelőlap megszakítókhoz (70 mm fázistávolsággal) LV LV : 2 vagy 3 fáziselválasztóval szállítva C227

31 Ø5...8 Ø5...8 Tartozékok Compact és Vigicompact NSX400/630 (folytatás) Villamos kiegészítők Segédérintkező (váltó) OF vagy SD vagy SDE vagy SDV OF vagy SD vagy SDE vagy SDV kisáramú SDx külső modul Micrologic védelemhez SDx modul 24/415 V AC/DC LV SDTAM érintkező kioldómodul (termikus hiba korai kioldás jelző) Micrologic 2.3-M/6.3 E-M védelemhez SDTAM 24/415 V AC/DC túláram hiba jelző LV Feszültségkioldók Motormechanizmus manu auto Feszültség MX MN AC 24 V 50/60 Hz LV LV V 50/60 Hz LV LV V 50/60 Hz LV LV V 50/60 Hz és V 60 Hz LV LV V 50 Hz és V 60 Hz LV LV V 50 Hz és 600 V 60 Hz LV LV DC 12 V LV LV V LV LV V LV LV V LV LV V LV LV V LV LV V LV LV MN 48 V 50/60 Hz rögzített időkésleltetéssel Alkotóelemek: MN 48 V DC LV Késleltetőegység 48 V 50/60 Hz LV MN V 50/60 rögzített Hz időkésleltetéssel Alkotóelemek: MN 250 V DC LV Késleltetőegység V 50/60 Hz LV MN 48 V DC/AC 50/60 Hz állítható időkésleltetéssel Alkotóelemek: MN 48 V DC LV Késleltetőegység 48 V 50/60 Hz MN V DC/AC 50/60 Hz állítható időkésleltetéssel Alkotóelemek: MN 125 V DC LV Késleltetőegység V 50/60 Hz MN V 50/60 Hz állítható időkésleltetéssel Alkotóelemek: MN 250 V DC LV Késleltetőegység V 50/60 Hz Motormechanizmus modul SDE adapterrel Feszültség MT AC V 50/60 Hz LV V 50/60 Hz LV V 50/60 Hz és V 60 Hz LV V 50 Hz LV V 60 Hz LV DC V LV V LV V LV V LV Működésszámláló LV Kommunikációra képes motormechanizmus modul SDE adapterrel Motormechanizmus modul MTc 400/ V 50/60 Hz LV Megszakító helyzet BSCM LV kommunikáció modul + NSX kábel Vezetékhossz L = 0,35 m LV Vezetékhossz L = 1,3 m LV Vezetékhossz L = 3 m LV U > 480 V AC vezetékhossz L = 0,35 m LV manu auto C228
