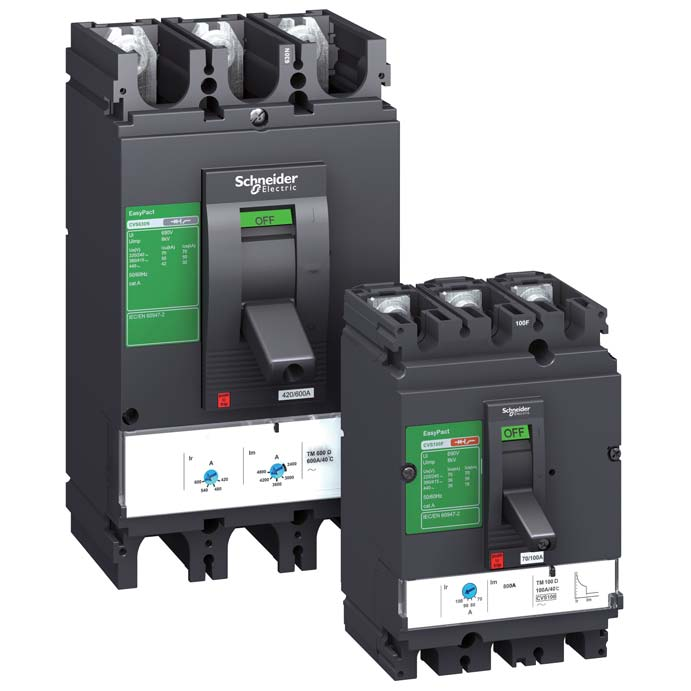

1 Kisfeszültség EasyPact CVS Kisfeszültségű öntöttházas megszakítók és szakaszolókapcsolók A Katalógus

2 Biztonságos Megbízható Egyszerű

3 A legegyszerűbb döntés a minőség és az érték mellett EasyPact CVS Kisfeszültségű megszakítók A

4 Törekedett már arra, hogy találjon egy jó minőségű, de egyszerű, rugalmas és biztonságos megszakítót? Szoros projekt költségvetéssel rendelkezik, amely megakadályozza abban, hogy a legjobb minőségű terméket válassza? Szeretné egy globális gyártó támogatását és elérhetőségét maga mögött tudni, egy helyi gyártó áráért? Épületek Ipar

5 Tegyen szert nyugalomra és optimalizált költségekre minden installációban

6

7 EasyPact CVS Tartalomjegyzék Bemutatás 1 Alkalmazások és műszaki adatok A-1 Beépítési javaslatok B-1 Méretek és csatlakozás C-1 Kiegészítő műszaki adatok D-1 Rendelési számok E-1 Beépítés Prisma Plus szekrényekbe F-1 A-7

8 Alkalmazások és műszaki adatok A-2

9 EasyPact CVS Alkalmazások és műszaki adatok Bemutatás Általános áttekintés A-2 Műszaki adatok és teljesítmény A-4 Elosztóhálózatok védelme TM-D termikus-mágneses kioldóegységek A-6 ETS 2.3 elektronikus kioldóegységek és kiegészítők A-7 Kiegészítők és tartozékok Áttekintés A-10 Készülék installáció A-11 Készülékek csatlakozása A-12 Villamos kiegészítők kiválasztása A-14 Jelzőérintkezők A-15 Távműködtetés A-16 Rotációs hajtások A-17 Reteszek és plomba kiegészítők A-18 Ajtókivágás-takarók és védőburkolatok A-19 Beépítési javaslatok B-1 Méretek és csatlakozás C-1 Kiegészítő műszaki adatok D-1 Rendelési számok E-1 Beépítés Prisma Plus szekrényekbe F-1 A-1

10 Alkalmazások és műszaki adatok Bemutatás Általános áttekintés DB cat.a Szabványosított jellemzők az adattáblán: 1 A készülék típusa: tokozat méret és megszakítóképesség 2 Ui: névleges szigetelési feszültség. 3 Uimp: névleges lökőfeszültség-állóság. 4 Ics névleges üzemi határmegszakító-képesség. 5 Icu: névleges zárlati határmegszakító-képesség az Ue névleges üzemi feszültség különböző értékeire 6 Ue névleges üzemi feszültség. 7 Színkód, amely a megszakítóképességet jelzi. Megszakítóképesség 415 V feszültségen CVS CVS CVS CVS CVS 8 Megszakító szakaszoló-kapcsoló szimbólum. 9 Referencia szabvány. Megjegyzés: ha a megszakítóra hosszabbított rotációs hajtás kerül felszerelésre, akkor az ajtónak nyitva kell lennie, hogy az adattábla adatai elérhetőek legyenek Szabvány megfelelőség Az EasyPact CVS megszakítók és tartozékaik megfelelnek az alábbi nemzetközi és hazai előírásoknak: b MSZ EN általános előírások b MSZ EN megszakítok b MSZ EN kapcsolók, szakaszolók, szakaszolókapcsolók, stb Szennyeződési fokozat Az EasyPact CVS megszakítók az MSZ EN es MSZ EN szerinti III. szennyeződési fokozatnak megfelelő vizsgálati bizonylattal rendelkeznek (ipari alkalmazásra szánt készülék). Éghajlati megfelelés Az EasyPact CVS megszakítók sikeresen teljesítettek a következő szabványok által leírt extrém légköri feltételekről szóló teszteket: b IEC száraz hideg (-55 C) b IEC száraz meleg (+85 C) b IEC párás meleg (95% relatív páratartalom 55 C-on) b IEC maró sópermet (2. szint). Környezetvédelmi jellemzők Az EasyPact CVS megszakítók eleget tesznek a vonatkozó Európai Uniós környezetvédelmi EC/2002/95 irányelveknek beleértve a RoHS = Restriction of Hazardous Substances veszélyes anyagok korlátozása) rendelkezéseket is. Minden EasyPact CVS gyártó helyszín rendelkezik az ISO14001 bizonyítvánnyal, amely kiterjed a környezetmenedzsment rendszer kérdésekre is. Környezeti hőmérséklet b Az EasyPact CVS megszakítók -25 C +70 C hőmérsékleti tartományban üzemeltethetők. 40 C-nál magasabb (a motorok védelmét ellátó megszakítók esetében 65 C) hőmérséklet esetén, a készülék névleges áramát le kell értékelni (B-2. oldalak). b A készüléket normál környezeti hőmérsékleten kell üzembe helyezni. Kivételesen -35 C -25 C környezeti hőmérséklettartományban is üzembe lehet helyezni. b Az EasyPact CVS megszakítók megengedett raktározási hőmérséklettartománya eredeti csomagolásban -50 C +85 C. A-2

11 Alkalmas leválasztásra pozitív kontaktus jelzéssel Valamennyi EasyPact CVS megszakító alkalmas leválasztásra, mert megfelel az MSZ EN szabvány erre vonatkozó előírásainak, vagyis: b a leválasztott helyzet megfelel a KI (OFF) helyzetnek, b a működtetőkar sosem mutatja a KI helyzetet anélkül, hogy a főérintkezők ne lennének nyitott állapotban, b a KI helyzetben történő lakatolás nem lehetséges anélkül, hogy a főérintkezők ne lennének nyitott állapotban. A rotációs hajtás használata nem módosítja a leválasztásra való alkalmasságot. Vizsgálatok igazolják, hogy: b az állapotjelző mechanikailag megbízható, b nincs szivárgó áram, b a lökőfeszültség-állóság jelen van a hálózatoldali és a terhelésoldali csatlakozások között. A kioldott állapot nem biztosít leválasztást pozitív kontaktus jelzéssel. Csak a KI (OFF) helyzet garantálja a leválasztott állapotot. Alkalmazás II. érintésvédelmi osztályú berendezésekben Minden EasyPact CVS megszakító a homlokoldal felől II. érintésvédelmi osztályú készülék, így alkalmas II. érintésvédelmi osztályú kapcsolószekrényekben való felszerelésre (MSZ EN es szerint) az ajtón keresztül, az érintésvédelmi osztály leminősítése nélkül. A szerelés nem igényel különleges intézkedéseket vagy alkatrészeket, még akkor sem, ha rotációs kézi hajtással rendelkezik. Védettségi fokozat Az MSZ EN szabvány (IP védettségi fokozat) és az MSZ EN szabvány (IK védettségi fokozat mechanikus behatások ellen) szerinti jellemzők. Csupasz megszakító, kapocsfedéllel: b működtetőkarral: IP40, IK07, előlap. b standard hosszabbított rotációs hajtással: IP55 IK08 Kapcsolószekrénybe installált megszakító: b működtetőkarral: IP40, IK07, előlap. b standard hosszabbított rotációs hajtással: IP55 IK08 A-3

12 Alkalmazások és műszaki adatok Bemutatás Műszaki adatok és teljesítmény PB PB EasyPact CVS100/160/250 Közös jellemzők Névleges feszültségek Névleges szigetelési feszültség (V)Ui 690 Névleges lökőfeszültség-állóság (kv)uimp 8 Névleges üzemi feszültség (V) Ue AC 50/60 Hz 440 Alkalmasság leválasztásra IEC/EN igen Alkalmazási kategória A Szennyezettségi fok IEC Megszakítók Teljesítmény Villamos jellemzők az MSZ EN és az IEC szerint Névleges áram (A) In 40 C Pólusok száma Megszakítóképességek Névleges zárlati határmegszakító-képesség lcu Névleges üzemi zárlati megszakítóképesség lcs Élettartam (C/O ciklus) AC 50/60 Hz 220/240 V 380/415 V 440 V AC 50/60 Hz 220/240 V 380/415 V 440 V Mechanikus Villamos 415V In/2 In EasyPact CVS400/630 Védelem Túlterhelés elleni védelem / rövidzárlat elleni Termikus-mágneses védelem Elektronikus Nullavezető-védelemmel (KI-0,5-1) Beépítés/csatlakozás Méretek és tömeg Méretek (mm) Szé x Ma x Mé Rögzített mellső csatlakozás 3P 4P Súly (kg) Rögzített mellső csatlakozás 3P 4P Csatlakozás Csatlakozókapcsok Fázisszélesség Fázisszéthúzóval/anélkül Nagy Cu és Al kábelek Keresztmetszet mm² A-4

13 CVS100 CVS160 CVS250 CVS400 CVS B B B F F b b b b b b b b b 105 x 161 x x 161 x x 161 x x 255 x x 255 x x 161 x x 161 x x 161 x x 255 x x 255 x 110 1,8 1,8 2,0 4,7 5,2 2,2 2,3 2,6 6,3 7,1 35/45 mm 35/45 mm 35/45 mm 45/52,5 mm 45/52,5 mm 45/70 mm 45/70 mm x x 240 A-5

14 Alkalmazások és műszaki adatok Elosztóhálózatok védelme TM-D termikus-mágneses kioldóegységek A TM-D termikus-mágneses kioldóegységek használhatók B/F megszakítóképességű EasyPact CVS megszakítókkal. DB TM-D termikus-mágneses kioldóegységek A/ Védelem... A TM-D termikus-mágneses kioldóegységekkel felszerelt megszakítók többnyire az ipari és kereskedelmi egységek villamos elosztó alkalmazásaiban használatosak transzformátorok által táplált elosztórendszerek kábeleinek védelmére. Termikus védelem (Ir) A termikus túlterhelés elleni védelem következőknek megfelelően működik: b Ir beállítható Amperben a kioldóegység névleges értéke ( A) és 0,7-1 szorzataként, tehát A között, a kioldóegységnek megfelelően b nem-beállítható időkésleltetés. Mágneses védelem (Im) Rövidzárlat elleni védelem rögzített vagy állítható küszöbértekkel (Im), ami azonnali kioldást eredményez túllépés esetén. b TM-D: rögzített küszöbértek Im, A kioldóegységek esetén és állítható 5 10 x In, 400 A kioldóegység esetén. Védelmek változatai b 3 pólus: v 3P 3t: 3-pólusú megszakító (3P) mindhárom pólusban védelemmel (3t). Termikus mágneses kioldóegységek TM16D 250D TM320D 600D Névleges értékek (A) In 40 C-on (1) Megszakító CVS100 b b b b b b b b CVS b b b - - CVS250 CVS400 CVS b b b Mágneses védelem b b b b Küszöbérték (A) Im Rögzített Állítható pontosság ±20 % CVS CVS160/ CVS400 CVS (320A), (400A) Termikus védelem Küszöbérték (A) 1,05 es 1,30 Ir értékek között Ir = In x Beállítható Amperben 0,7 1 x In (1) 40 C feletti hőmérsékletek esetén, a termikus védelmi karakterisztika módosul. Lásd a hőmérséklet leértékelési táblázatot a B-2 oldalon. Megjegyzés: minden kioldóegység rendelkezik átlátszó, plombálható takaróval, a tárcsákhoz való hozzáférés védelme érdekében. A-6

15 Elosztóhálózatok védelme ETS 2.3 elektronikus kioldóegységek és kiegészítők ETS 2.3 elektronikus kioldóegységek és kiegészítők DB Védelem... A védelmi beállítást a tárcsákon lehet elvégezni. Túlterhelés védelem: Hosszú idejű védelem tárcsán beállítható Ir áram küszöbértékkel és rögzített időkésleltetéssel: b Ir alapú beállítás (6 állás 0,5 1 között) Rövidzárlat védelem: Rövid idejű és pillanatkioldás védelem: b Beállítható védelem Isd küszöbértékkel és rögzített időkésleltetéssel b Pillanatkioldás védelem rögzített küszöbértékkel. Kioldóegység ETS 2.3 Megszakító névleges áram In 20 to 70 C Megszakító CVS400 F b - CVS630 F - b Túlterhelés védelem (hosszúidejű) Küszöbérték Ir = In x Beállítható 6 lépésben Időkésleltetés Rögzített (min. max.) 1.5 x Ir x Ir Ir Rövid idejű zárlatvédelem Küszöbérték Isd = Ir x pontosság ± 15 % Beállítható 8 lépésben Időkésleltetés (ms) Rögzített Max. visszaállíthatósági idő y 40 Maximum kioldási idő y 60 Pillanatkioldású zárlatvédelem Küszöbérték Ii = In x 11 Termikus memória CVS400 F CVS630 F Igen Igen Teszt készülékek ETS elektronikus kioldóegységekhez Mini tesztkészlet A mini tesztkészlet egy hordozható, külső energiaforrást nem igénylő készülék, amellyel ellenőrizhető a kioldóegység működése és a megszakító kioldása. A megszakító előlapján található a tesztcsatlakozó. Tápszükséglet: 5 db 9 V alkaline elem (nem gyári tartozék). Hordozható tesztkészlet A hordozható tesztkészlet a következő védelmi funkciók ellenőrzésére használható: b hosszúidejű védelem b rövididejű védelem b pillanatkioldású védelem b földzárlatvédelem. Tápszükséglet: 110 vagy 220 V AC, 50/60 Hz. Kiegészítő tesztdugalj és vezetékező készlet Kiegészítő tesztdugalj és vezetékező készlet elérhető ehhez a kínálathoz. A-7

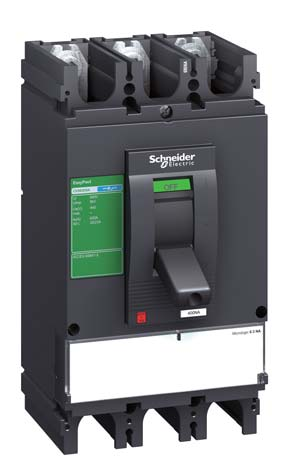

16 Alkalmazások és műszaki adatok Szakaszolókapcsolók Jellemzők és teljesítmények A szakaszolókapcsolók esetében a beépítési szabályok hálózatoldali védelmet írnak elő. Azonban az EasyPact CVS NA szakaszolókapcsolók saját védelmi funkciót is ellátnak. PB PB EasyPact CVS NA Szakaszolókapcsolók Villamos jellemzők az MSZ EN szerint Termikus áram (A) Ith 50 C Pólusok száma Névleges üzemi áramerősség a felhasználási kategória függvényében Névleges zárlati bekapcsolóképesség lcm (ka csúcs) Névleges rövid idejű határáram (A rms) Élettartam (C-O ciklus) le AC 50/60 Hz 220/240 V 380/415 V 440 V min. (csak szakaszolókapcsoló) max. (hálózatoldali megszakítóval) lcw for 1 s 3 s 20 s Mechanikai Villamos AC 415 V In Jelzés és vezérlés kiegészítők Jelzőérintkezők Feszültségkioldók MX munkaáramú kioldók MN feszültségcsökkenési kioldók Beépítés/csatlakozás Méretek (mm) rögzített, mellső 3P Sze x Ma x Me csatlakozás 4P Súly (kg) rögzített, mellső csatlakozás 3P 4P EasyPact CVS NA A-8

17 CVS100NA CVS160NA CVS250NA CVS400NA CVS630NA , 4 3, 4 3, 4 3, 4 3, 4 AC22A / AC23A AC22A / AC23A AC22A / AC23A AC22A / AC23A AC22A / AC23A / / /500 2,6 3,6 4,9 7,1 8, AC22A / AC23A AC22A / AC23A AC22A / AC23A AC22A / AC23A AC22A / AC23A b b b b b b 105 x 161 x x 255 x x 161 x x 255 x 110 1,5 1,8 5,2 2,0 2,2 6,8 A-9

18 Alkalmazások és műszaki adatok Kiegészítők és tartozékok Áttekintés Szigetelő kigészítők E-6, E-11 DB Csatlakozások A-12 Fáziselválasztók Kábelcsatlakozók Plombálható kapocsfedelek Hátsó csatlakozók Fázishosszabbítók Kábelcsatlakozók Villamos kiegészítők A-15 Segédérintkezők Feszültségkioldók cat.a Működtető kiegészítők A-17 Közvetlen rotációs hajtás Hosszabbított rotációs hajtás A-10

19 Kiegészítők és tartozékok Készülék installáció Az EasyPact CVS megszakítókat szerelhetjük függőlegesen, vízszintesen vagy fektetve, anélkül, hogy a műszaki jellemzők megváltoznának. Rögzített megszakító A rögzített készülékek esetében lehetőség van gyűjtősínnel vagy sarus kábellel történő csatlakozásra. A csupasz kábelcsatlakozók elérhetők csupasz réz vagy alumínium kábelekhez. DB DB DB Rögzítés szerelőlapon. Rögzítés sínen. Rögzítés DIN sínen (adapterrel). DB Rögzítés Prisma Plus funkcionális szerelőlapon. A-11

20 Alkalmazások és műszaki adatok Kiegészítők és tartozékok Készülék csatlakozása DB DB A rögzített megszakítókat standard mellső csatlakozásra tervezték, gyűjtősínek vagy sarus kábelek csatlakoztatására. Kábelcsatlakozók rendelhetők csupasz kábelekhez. Hátsó csatlakozó kiegészítők szinten elérhetők. egyenes csatlakozó DB DB DB DB derékszögű csatlakozó szigetelt gyűjtősín kábelsaru rézkábelhez kábelsaru alumínium kábelhez DB fázisszéthúzók Mellső csatlakozás Gyűjtősínek vagy kábelsarus kábelek Standard csatlakozók Easypact CVS készülékek csatlakozói bepattintható anyákat és csavarokat tartalmaznak: b Easypact CVS100: M6 anya és csavar. b Easypact CVS160/250: M8 anya és csavar. b Easypact CVS400/630: M10 anya és csavar. Ezeket a csatlakozásokat fel lehet használni: b közvetlen csatlakozás szigetelt gyűjtősínre vagy kábelsarus kábelre, b csatlakozás csatlakozóbővítőkre. Fáziselválasztók vagy kapocsfedelek használata ajánlott. Azonban ezek használata kötelező, bizonyos csatlakozó kiegészítők használata esetén (ebben az esetben a fáziselválasztók alaptartozékok). Gyűjtősínek Ha a kapcsolószekrény nem kerül tesztelésre, a szigetelt gyűjtősínek használata kötelező. Gyűjtősínek maximális mérete Easypact CVS megszakító 100/160/ /630 Fázisszéthúzók nélkül fázisszélesség (mm) gyűjtősín maximális mérete (mm) 20 x 2 32 x 6 Fázisszéthúzókkal fázisszélesség (mm) 45 52,5 gyűjtősín maximális mérete (mm) 32 x 2 40 x 6 Kábelsaruk Két változatban érhető el az alumínium és a rézkábelekhez. Fontos a készülék csatlakozószélességével kompatibilis szélességű kábelsaru használata. Fáziselválasztók vagy kapocsfedelek használata kötelező. A kábelsarukhoz alaptartozékok a fáziselválasztók és a táblázatban felsorolt kábelekhez lehet felhasználni. Easypact CVS megszakító 100/160/ /630 Rézkábelek méret (mm²) 150, , 300 sajtolás hatszögletű szorítóval vagy lyukasztóval Alumínium kábelek méret (mm²) 150, , 300 sajtolás hatszögletű dugó alakú Csatlakozóbővítők Az elforgást megakadályozó bordával rendelkező csatlakozóbővítők a standard csatlakozókhoz rögzíthetők, így számos bekötési lehetőséget kínálnak kis helyen: b egyenes csatlakozó hosszabbító b derékszögű csatlakozó hosszabbító Fázisszéthúzók A fázisszéthúzók segítségével megnövelhető a fázistávolság: b CVS : a 35 mm fázistávolság megnövelhető 45 mm-re b CVS400/630: a 45 mm fázistávolság megnövelhető 52 vagy 70 mm-re. Gyűjtősínek, kábelsaruk vagy kábelek csatlakoztathatók a fázisszéthúzókhoz. Fázistávolság (mm) a fázisszéthúzótól függően Easypact CVS megszakító CVS CVS Fázisszéthúzó nélkül Fázisszéthúzóval 45 52,5 vagy 70 A-12

21 Kiegészítők és tartozékok Készülék csatlakozása DB DB csupasz kábel Csupasz kábelek A csupasz kábeleket (kábelsaru nélkül) és az előregyártott csupasz kábelcsatlakozókat egyaránt használhatjuk réz- és alumínium kábelek csatlakoztatására is. 1-kábeles csatlakozók Easypact CVS megszakítókhoz Közvetlenül a készülék csatlakozókapcsára pattintható vagy rögzítők segítségével alkalmazható derékszögű és egyenes csatlakozóbővítőhöz illetve fázisszéthúzókhoz. 1-kábeles csatlakozók Easypact CVS megszakítókhoz A csatlakozók a készülék kapcsaira közvetlenül csavarozhatók. 2-kábeles csatlakozók Easypact CVS és Easypact CVS megszakítókhoz A csatlakozók a készülék kapcsaira vagy derékszögű csatlakozóbővítőhöz csavarozhatók. A kábelek maximális keresztmetszete függ a csatlakozó típusától DB DB DB DB Easypact CVS megszakító 100/ Acél csatlakozók 1,5 95 mm² b Alumínium csatlakozók mm² b b mm² b b 2 kábel mm² b b 2 kábel mm² b b mm² b b 1-kábeles csatlakozó CVS kábeles csatlakozó CVS400/630. CVS CVS400/630. DB négyféle helyzet DB kétféle hosszúság Hátsó csatlakozás Megfelelő lyukkal ellátott szerelőlapra szerelt készülékek esetén lehetőség van hátsó csatlakozók alkalmazására. Gyűjtősínek és kábelsaruval szerelt kábelek A hátsó csatlakozók gyűjtősínekhez és kábelsaruval szerelt kábelekhez kétfajta hosszúságban alkalmazhatók. A csatlakozót felszerelhetjük vízszintesen, élére állítva vagy 45 fokos szögben elfordítva, attól függően, hogy a hátsó csatlakozó milyen helyzetű. A hátsó csatlakozó a készülék csatlakozókapcsaira van rögzítve. Valamennyi kombináció lehetséges egy adott megszakítón. A-13

22 Alkalmazások és műszaki adatok Kiegészítők és tartozékok Kiegészítők kiválasztása DB OF1 MN / MX Rotációs hajtás OF2 SDE EasyPact CVS100/160/250 Standard Minden Easypact CVS100/160/250 megszakító es szakaszolókapcsoló rendelkezik helyekkel, ahova a villamos kiegészítőket lehet beszerelni. 5 jelzőérintkező (lásd A-15. oldal) b 2 ON/OFF (OF1 és OF2) b 1 kioldás jelző (SD) b 1 hibakioldás jelző (SDE). Távvezérelt kioldás (lásd A-16. oldal) b vagy egy MN feszültségcsökkenési kioldó b vagy egy MX munkaáramú kioldó. Ezek a kiegészítők együtt használhatók rotációs hajtással. Az illusztráció bemutatja (TMD, NA standard) a kiegészítők lehetőségeit a kioldóegység típusától függően. DB OF1 OF2 OF3 Fenntartva MN / MX Rotációs hajtás SD SDE EasyPact CVS400/630 Standard Minden Easypact CVS400/630 megszakító és szakaszolókapcsoló rendelkezik helyekkel, ahova a villamos kiegészítőket lehet beszerelni. 6 jelzőérintkező (lásd A-15. oldal) b 3 ON/OFF (OF3) b 1 kioldás jelző (SD) b 1 hibakioldás jelző (SDE). Távvezérelt kioldás (lásd A-16. oldal) b vagy egy MN feszültségcsökkenési kioldó b vagy egy MX munkaáramú kioldó. Ezek a kiegészítők együtt használhatók rotációs hajtással. Az illusztráció bemutatja (TMD, NA és ETS 2.3 standard) a tartozékok lehetőségeit a kioldóegység típusától függően. A-14

23 Kiegészítők és tartozékok Jelzőérintkezők Egy érintkezővel kijelezhető a megszakító bármilyen állapotjelzése (OF - SD - SDE - SDV). DB Jelzőérintkezők A közös pontú váltóérintkezők a megszakító állapotjelzésének távoli megjelenítésére szolgálnak és így felhasználhatók jelzésre, villamos reteszelésre, vezérlésre stb. Megfelel az MSZ EN szabvány előírásainak. Működés Megszakító állapotjelzés üzemi működtetés mellett vagy hibakioldás után Egy érintkezővel kijelezhető a megszakító bármilyen állapotjelzése: b OF (nyitva/zarva) a megszakító főérintkezőinek állásjelzése, b SD (kioldás jelzés) a megszakító kioldásának okát jelzi: v túlterhelés, v rövidzárlat, v a feszültségkioldók működésbe léptek, v a push to trip kioldás nyomógomb működése, A megszakító nyugtázása után az eredeti helyzetébe áll vissza az SD érintkező. b SDE (hibakioldás jelzés) a megszakító kioldásának okát mutatja: v túlterhelés, v rövidzárlat. Beépítés b OF, SD, SDE funkciók egyetlen érintkező típus biztosítja a különböző jelzési funkciókat, attól függően, hogy a készülék melyik részében van beépítve. Az érintkezőket a megszakító homloklapja mögé kell becsúsztatni. A termikus-mágneses vagy ETS2.3 kioldóegységgel felszerelt megszakítóknál az SDE funkció megvalósításához szükség van egy SDE aktiválóra. A segédérintkezők villamos jellemzői Érintkezők Standard Kisáramú Érintkező típusa Mindegyik OF, SD, SDE névleges termikus áram (A) 6 5 minimális terhelés 100 ma 24 V DC 1 ma 4 V DC felhaszn. kateg. (MSZ EN ) AC12 AC15 DC12 DC14 AC12 AC15 DC12 DC14 üzemi áram 24 V AC/DC (A) 48 V AC/DC 6 6 2,5 0, ,5 0,2 110 V AC/DC 6 5 0,6 0,05 5 2,5 0,6 0,05 220/240 V AC V DC - - 0,3 0,03 5-0,3 0,03 380/440 V AC ,5 - - A-15

24 Alkalmazások és műszaki adatok Kiegészítők és tartozékok Távműködtetés DB PB DB DB DB MX vagy MN feszültségtekercs hibamentes nyitás 0 lehetséges nyitás 0,35 0,7 1,1 Un Az MN kioldótekercs nyitási körülményei 0 Az MN kioldótekercs zárási feltételei MN kioldótekercs időkésleltető egységgel 0 lehetséges nyitás Az MX kioldótekercs nyitási feltételei. DB Késleltetett kioldás parancs Időkésleltető egység Pillanatkioldás parancs biztonságos záras 0,85 1,1 Un MN D2 D1 Bekötési rajz vészkikapcsolás funkcióhoz MN+időkésleltető egységgel hibamentes nyitás Un MN feszültségcsökkenési kioldó b Kioldja a megszakítót, ha a vezérlőfeszültség a kioldási küszöbérték alá csökken. b A kioldási küszöbérték 0,35 es 0,7 Un között van. b A megszakító zárása csak abban az esetben biztosított, ha U >= 0,85xUn. Ez alatt a küszöbérték alatt a megszakító zárása nem garantált. Műszaki jellemzők Működtető feszültség V AC 50/60 Hz: / / Hz: 380/ Hz: 208/277 V DC Működési küszöbérték Nyitás 0,35 0,7 Un Zárás 0,85 Un Működési tartomány 0,85 1,1 Un Fogyasztás (VA vagy W) Küszöbérték: 30 - Tartás: 5 Megszakító működési idő (milliszekundum) 50 Késleltetőegységek az MN kioldókhoz Csökkenti a tranziens feszültségesés okozta nemkívánatos kioldások veszélyét. Időkésleltetés: y 200 ms. Ennél rövidebb mikrokimaradások esetén egy kondenzátor egység átmenetileg biztosítja a szükséges U>0,7 feszültséget, hogy ne oldjon ki az MN tekercs. Az MN kioldók és a késleltetőegységek közötti megfelelés a következő. Tápfeszültség Megfelelő MN kioldó Rögzített 200 ms időkésleltetésű egység 48 V AC 48 V DC 220 / 240 V AC 250 V DC Állítható y 200 ms időkésleltetésű egység V AC/DC 48 V DC V AC/DC 125 V DC V AC/DC 250 V DC MX munkaáramú kioldók Kioldja a megszakítót egy impulzus típusú (>=20ms) vagy folyamatos vezérlőjelre. Nyitási feltételek Ha a kioldó tápfeszültséget kap, automatikusan kioldja a megszakítót. A kioldás biztosított, ha Uu0,7xUn. Műszaki jellemzők Működtető feszültség V AC 50/60 Hz: / / Hz: 380/ Hz: 208/277 V DC Működési tartomány 0,7 1,1 Un Fogyasztás (VA vagy W) Küszöbérték: 10 Megszakító működési idő (milliszekundum) 50 MN vagy MX által működtetett megszakító Ha a megszakítót egy MN vagy MX tekercs oldotta ki, akkor bekapcsolás előtt egy nyugtázás szükséges. Az MN vagy MX kioldás prioritást élvez a kézi működtetéshez képest. Egy kioldási parancs jelenléte esetén az érintkezők zárása nem lehetséges, még átmeneti ideig sem. A csatlakozás maximum 1,5 mm 2 keresztmetszetű vezetékkel lehetséges a beépített kapcsokra. Megjegyzés: a megszakító nyitását MN vagy MX kioldóval fenn kell tartani a vészfunkciók működtetéséhez. Ez a fajta kioldás növeli a nyitómechanizmus elhasználódását. Ismételt használata 50%-kal csökkenti a megszakító mechanikai élettartamát. A-16

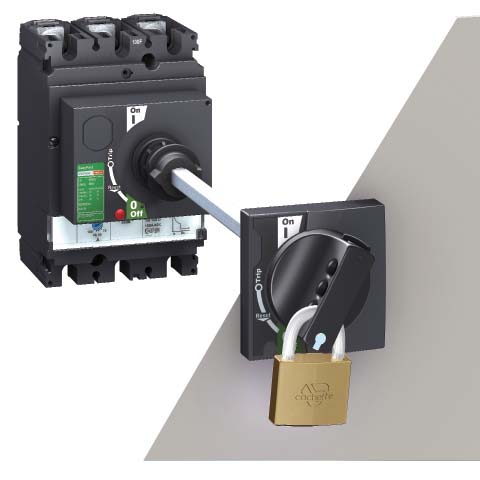

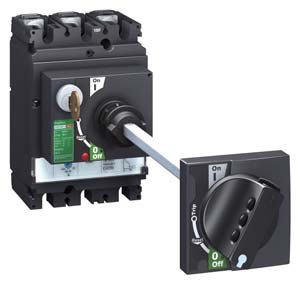

25 Kiegészítők és tartozékok Rotációs hajtások PB A hajtásnak két típusa létezik: b közvetlen rotációs hajtás, b hosszabbított rotációs hajtás Easypact CVS közvetlen rotációs hajtással Közvetlen rotációs hajtás Standard hajtás Védettségi fokozat: IP40, IK07. A közvetlen rotációs hajtás továbbra is biztosítja: b a kioldók beállításainak láthatóságát és hozzáférhetőségét, b a leválasztásra való alkalmasságot, b a megszakító három állásának jelzését O (kikapcsolva), I (bekapcsolva) és kioldás működött, b a hozzáférést a kioldás gombhoz. Készülék reteszelése A rotációs hajtás megkönnyíti a megszakító reteszelését. b Lakatolás: v alaphelyzetben, kikapcsolt helyzetben, 1-3 db, 5-8 mm átmérőjű lakattal, (a lakat nem tartozék PB Hosszabbított rotációs hajtás Védettségi fokozat: IP56, IK08. Lehetővé teszi a kapcsolóberendezés hátsó részébe szerelt megszakító működtetését a kapcsolóberendezés homlokoldaláról. Az alábbi funkciókat továbbra is biztosítja: b a kioldók beállításainak láthatóságát és hozzáférhetőségét, b a leválasztásra való alkalmasságot, b a megszakító három állásának jelzését O (kikapcsolva), I (bekapcsolva) és kioldás működött. PB A kapcsolószekrény hátfalára rögzített Easypact CVS hosszabbított rotációs hajtással és kulcsos zárral Mechanikai ajtóreteszelés a készülék bekapcsolt állapotában A hosszabbított rotációs hajtás alaptartozéka egy beépített reteszelő funkció, ami megakadályozza az ajtó nyitását, ha a megszakító bekapcsolt vagy kioldott állapotban van: b a megszakító lezárása 1-3 db, 5-8 mm átmérőjű lakattal, kikapcsolt helyzetben (a lakat nem tartozék). A hosszabbított rotációs hajtás részei b A megszakító homlokoldali borítását helyettesítő egységből (csavarokkal rögzítve), b Szerelési készletből (kézi hajtás és homlokoldali borítás), amelyik az ajtóra mindig azonos helyzetben van rögzítve, függetlenül attól, hogy a megszakító függőlegesen vagy vízszintesen került rögzítésre, b Egy beállítható hosszúságú rudazatból. A min/max távolság a megszakító hátsó része és az ajtó között: v mm a EasyPact CVS megszakítóknál v mm a EasyPact CVS megszakítóknál. PB Kézi átkapcsoló rendszer Egy kézi átkapcsoló rendszer létrehozásához, egy további tartozék segítségével, két rotációs hajtással felszerelt készüléket reteszelni lehet. Az egyik készüléket csak abban az esetben lehet zárni, ha a másik nyitott állapotban van. Ez a funkció kompatibilis a közvetlen vagy hosszabbított rotációs hajtásokkal. 3 lakattal zárható a készülék ki- vagy bekapcsolt állapotban. A-17

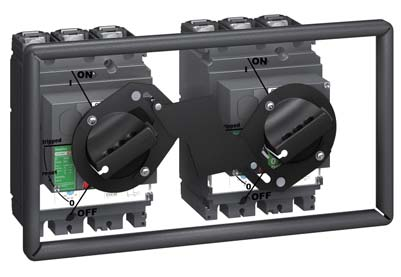

26 Alkalmazások és műszaki adatok Kiegészítők és tartozékok Reteszelés és plombálás DB DB Reteszelés A KI helyzetben történő reteszelés az MSZ EN szabvány szerinti leválasztást biztosit. A lakatolás 1-3 db, 5-8 mm 2 átmérőjű lakattal lehetséges (nem tartozék). Bizonyos reteszelő rendszerek további tartozékok használatát teszik szükségessé. DB Billenőkar reteszelés lakatokkal és egy tartozékkal: Eltávolítható szerkezet Billenőkar reteszelés rögzített szerkezettel Kapcsolóeszköz Funkció Eszköz Szükséges tartozék Billenőkar Reteszelés KI helyzetben Lakat Eltávolítható szerkezet Reteszelés KI vagy BE helyzetben Lakat Rögzített szerkezet Közvetlen rotációs hajtás Standard hajtás Hosszabbított rotációs hajtás Reteszelés b KI helyzetben b KI vagy BE helyzetben (1) Reteszelés b KI helyzetben b KI vagy BE helyzetben (1) ajtónyitás megakadályozott (2) Lakat - Kulcs Reteszelő szerkezet+kulcsos zár Lakat - Reteszelés KI helyzetben Lakat UL508 működtető tartozék b KI vagy BE helyzetben (1) Kulcs a szekrényben (1) A mechanizmus egyszerű változtatása után. (2) Hacsak nem az ajtóreteszelés szándékosan feloldásra került. Reteszelő szerkezet+kulcsos zár Rotációs hajtás reteszelés kulcsos zárral DB DB Rotációs hajtás reteszelés lakattal vagy kulcsos zárral. Plombakiegészítők DB Billenőkar DB Plombakiegészítők. Rotációs hajtás DB Plombálás típusa Megakadályozott műveletek Beállításokat védő fedlap b beállítások módosítása. A-18

27 Kiegészítők és tartozékok Kivágástakarók és védőburkolatok Ezeket a kiegészítőket a kapcsolószekrény homlokoldalára lehet felszerelni. Feladatuk a védettségi fokozat növelése legálabb IP40, IK07 szintre. A védőtakarók megtartják a védettségi fokozatot a készülék pozíciójától függetlenül (beszakaszolt, kiszakaszolt). IP40 kivágástakarók rögzített készülékekhez Tömítéssel felcsavarozható a kapcsolószekrény ajtókivágásaihoz: b Kivágástakarók minden működtető típushoz (billenőkar, rotációs hajtás) DB DB Kivágástakaró billenőkarhoz hozzáféréssel vagy anélkül a kioldóegységhez A-19

28 Beépítési javaslatok B-2

29 EasyPact CVS Beépítési javaslatok Tartalomjegyzék Alkalmazások es műszaki adatok A-1 Működési feltételek és a névleges érték csökkenése a hőmérséklet függvényében B-2 Beépítés elosztószekrénybe Betáplálás és súly B-3 Biztonsági távolság és minimális beépítési távolság B-4 Méretek és csatlakozás C-1 Kiegészítő műszaki adatok D-1 Rendelési számok E-1 Beépítés Prisma Plus szekrényekbe F-1 B-1

30 Beépítési javaslatok Működési feltételek és a névleges érték csökkenése a hőmérséklet függvényében DB DB DB Ha a termikus-mágneses kioldóegységet 40 C környezeti hőmérséklettől eltérő hőmérsékleten használjuk, akkor az Ir küszöbérték módosul. (m) 2000 Az elektronikus kioldóegységeket nem befolyásolja a hőmérséklet változása. Ha a kioldóegységeket magas hőmérsékleti tartományban használjuk az ETS elektronikus kioldóegység beállításakor figyelembe kell vennünk a megszakító hőmérsékleti határait. (A) ( C) A névleges érték csökkenése a hőmérséklet függvényében görbe CVS100-hoz. DB t(s) I / Ir Reflex kioldás TM80D/100D : Im = 8 x In t < 10 ms Termikus védelem kioldási görbe minimum és maximum értékekkel. Tengerszint feletti magasság 2000 méterig a magasság nem befolyásolja jelentősen az Easypact CVS megszakítók működését. Ennél nagyobb magasságok esetén figyelembe kell venni a levegő dielektromos szilárdságának és hűtési képességeinek csökkenését. Rezgések A Easypact CVS készülékek ellenállnak az elektromágneses és mechanikus rezgéseknek. A vizsgálatokat az IEC , az elérendő szinteket pedig a tengeri fuvarozást ellenőrző szervezetek (Veritas, Lloyds, stb.) szabályozzák: b 2 13,2 Hz: amplitudo +- 1 mm b 13,2 100 Hz: állandó 0,7 g gyorsulás. Ezeknél az értékeknél nagyobb rázkódás, rezgés a megszakító idő előtti kioldásához vagy egyes részeinek repedéséhez, töréséhez vezethet. Védettségi szint Easypact megszakítók burkolatainak védettségi szintjei a környezeti (IP) és mechanikai (IK) hatások ellen: lásd A-3 oldal. A túlterhelés-védelem 40 C-on került kalibrálásra a laboratóriumban. Ez azt jelenti, hogy ha a környezeti hőmérséklet eltér a 40 C-tól, a túlterhelés-védelem jellemzői nemileg változhatnak. Ahhoz, hogy megkapjuk a kioldási időt adott hőmérsékleten: b A kioldási idő idő/áramérték görbéket használjuk (lásd D-2 és D-4 oldalak között) b Használjuk a készüléken beállított hőmérsékleti értéknek megfelelő Ir értékeket, melyeket az alábbi táblázatban jelölt koefficienssel kell beszorozni. Easypact CVS TM-D kioldóval felszerelve a hőmérséklet függvényében Az alábbi tábla valós Ir (A) értékeket tüntet fel, adott hőmérséklet eseten. Névl. Hőmérséklet ( C) áram. (A) , , ,6 15,2 14,8 14, , , , ,3 25, , , , ,2 34,4 33,6 32, ,3 30, , , , , , , , , , , , , ,6 447,7 438, , ,3 368,5 357,3 345, , , ,3 510, , ,4 433, , , , ,7 518 CVS400 és 630 (ETS2.3 elektronikus kioldóval felszerelve) Az alábbi tábla az Ir (A) hosszúidejű védelem (LT) maximális beállítási értékeit tűnteti fel, adott hőmérséklet esetén. Készülék típusa Névleges áram (A) Hőmérséklet ( C) CVS400 Rögzített CVS630 Rögzített B-2

31 Beépítés elosztószekrénybe Betáplálás és súly DB Betáplálás alulról és felülről Easypact CVS megszakítókat mind felülről, mind alulról be lehet táplálni, a teljesítmény csökkenése nélkül. Ez a tény megkönnyíti a megszakítók kapcsolószekrényekbe építését. Minden csatlakozási és szigetelési kiegészítő ugyanúgy használható mind felülről, mind alulról történő betáplálás esetén. Tömeg A lenti táblázat a megszakítók és főbb kiegészítőik súlyát mutatja (kg). Készülék típus Megszakítók CVS TM-D kioldóegységgel CVS ETS kioldóegységgel CVS100 3P 3D 1,64 - CVS160 3P 3D 1,60 - CVS250 3P 3D 1,79 - CVS400 3P 3D 4,37 4,71 CVS630 3P 3D 4,80 5,24 Általános szabályok A megszakítók beszerelésekor minimális (biztonsági) távolságot kell hagyni a készülék és a borítások, a sínek és egyéb más mellette elhelyezkedő védelmi készülékek között. Ezeket a távolságokat, melyek a névleges zárlati határmegszakító-képességtől függenek, az MSZ EN szabványban előírt tesztekkel határozzák meg. Amennyiben nincs típusvizsgálat egy adott beépítésre, fontos: b a szigetelt sínek használata a megszakító csatlakoztatásához, b a sínek elszigetelése egy szigetelőlap használatával. Easypact CVS megszakítók esetében ajánlott a kapocstakarók, fáziselválasztók és a szigetelő készlet használata, valamint akár kötelező is lehet a működtető feszültségtől valamint a beépítés típusától függően (rögzített beépítés, stb.). Főáramköri csatlakozók Az alábbi táblázat bemutatja a Easypact CVS megszakítók esetében a különböző típusú csatlakozók használatának szabályait, hogy a feszültség alatt álló részek szigetelése biztosított legyen. Easypact CVS : szabályok a különböző típusú csatlakozók használatára, hogy a feszültség alatt álló részek szigetelése biztosított legyen Csatlakozótípus Rögzített, mellső csatlakozás Rögzített hátsó csatlakozás Lehetséges, javasolt vagy kötelező kiegészítők: nincs szigetelő kiegészítő fáziselválasztó hosszú kapocsfedél (1) rövid kapocsfedél Működtető feszültség y 440 V Szigetelt sín Vezető típusa Lehetséges Lehetséges Lehetséges Javasolt Csatlakozó kiegészítők, kábel+sajtolható saru Nem Kötelező (felszerelve) Lehetséges (fáziselválasztók helyett) Javasolt Csupasz kábel + csatlakozó Lehetséges CVS Nem Lehetséges CVS Kötelező (felszerelve) Lehetséges CVS Lehetséges (fáziselválasztók helyett) Javasolt (1) Hosszú kapocstakaró IP40 (behatolás) és IK07 (mechanikus behatás) védettséget biztosít. B-3

32 Beépítési javaslatok Beépítés elosztószekrénybe Beépítési példák DB Biztonsági távolság Minimális távolság két egymás melletti megszakító között DB Minimális távolság a megszakító és mellső vagy hátsó burkolat között Előlap F A1 Csupasz vagy festett fémlemez B = 0 F Megjegyzés: ha F<8mm, akkor egy szigetelő lap vagy hosszú kapocsfedél beszerelése szükséges. Minimális távolság a megszakító és a felső, alsó vagy oldalsó burkolat között DB D1 DB D1 DB D1 D2 C1 Készülék kiegészítő nélkül. Készülék fáziselválasztóval vagy hosszú kapocsfedéllel. Minimális biztonsági távolság Easypact CVS hoz Méretek (mm) Szigetelés, szigetelt sín Csupasz fémlemez Easypact vagy festett fémlemez C1 D1 D2 megszakítók C1 D1 D2 A1 CVS U 440V CVS U 440V B-4

33 Beépítés elosztószekrénybe Beépítési példák DB F1 F2 távolság y 60 mm távolság > 60 mm Gyűjtősín F1 F2 Minimális biztonsági távolság szigeteletlen, feszültség alatt álló gyűjtősín esetén Minimális biztonsági távolság EasyPact CVS hoz Működtető feszültség Minimális biztonsági távolság szigeteletlen, feszültség alatt álló gyűjtősín esetén távolság y 60 mm távolság > 60 mm F1 F2 F1 F2 U < 440 V U = 440 V Ezek a minimális biztonsági távolságok csökkenthetők speciális esetekben, de csak akkor, ha típusvizsgálat készül a komplett konfigurációra. Gyűjtősín Feszültség alatt álló gyűjtősínek B-5

34 Méretek és csatlakozás C-2

35 EasyPact CVS Méretek és csatlakozás Tartalom Alkalmazások és műszaki adatok A-1 Beépítési javaslatok B-1 Méretek és rögzítés C-2 EasyPact CVS C-2 Homlokoldali tartozékok C-3 EasyPact CVS C-3 Homlokoldali kivágások C-4 EasyPact CVS C-4 Főáramköri csatlakozások C-5 Easypact CVS C-5 Szigetelt gyűjtősínek vagy kábelsarus kábelek csatlakozása Easypact CVS C-8 Csupasz kábelek csatlakozása Easypact CVS C-9 Kiegészítő műszaki adatok D-1 Rendelési számok E-1 Beépítés Prisma Plus szekrényekbe F-1 C-1

36 Méretek és csatlakozás Méretek és rögzítés EasyPact CVS Méretek 3P 4P DB DB DB DB A4 A3 A A2 A1 X X X A A2 A3 A4 Fáziselválasztók. Rövid kapocsfedelek. Z C1 C2 C3 B1 B Y Y Hosszú kapocsfedelek (szintén elérhető CVS400/630 fázisszéthúzók 52,5mm szélességben: B1 = 157,5 mm, B2 = 210 mm). B2 B Rögzítés CVS CVS400/630 CVS Szerelőlapon 3P 3P 4P DB DB F1 F1 F2 F1 DB F1 F1 F2 F1 DB F1 F1 F1 F3 F2 E2 E4 X X X E1 E3 2 Ø6 Y ØT (1) Y 4 Ø6 Y 4 Ø6 (1) a ØT lyukak csak hátsó csatlakozás esetén szükségesek. Tartósíneken 3P 3P 4P DB DB F1 F2 U DB F1 F2 DB F3 F2 E2 X X X E1 2 Ø6 Y Y 4 Ø6 Y 4 Ø6 Tartósíneken szerelve adapterrel (CVS ) DB DB G4 G5 G3 X G2 G1 Z C-2

37 Homlokoldali tartozékok EasyPact CVS Típus A A1 A2 A3 A4 A5 A6 A7 A8 A9 B B1 B2 C1 C2 C3 E1 CVS100/160/250 80, ,5 155, ,5 52, ,5 CVS400/ , , , , , Típus E2 E3 E4 E5 E6 E7 E8 F1 F2 F3 G1 G2 G3 G4 G5 ØT U CVS100/160/ , , , ,5 24 y 32 CVS400/ , , , y 35 IP40 mellső takarólemez Billenőkaros DB E21641 E21641 E21642 E21643 M2 M3 A1 D1 D2 Rotációs hajtásos modulokhoz és védőtakaróval DB DB DB A2 X DB A3 X B1 Y Típus A1 A2 A3 B1 M2 M3 CVS100/160/ CVS400/ C-3

38 Méretek és csatlakozás Homlokoldali kivágások EasyPact CVS Csupasz fémlemez CVS CVS400/630 Billenőkarhoz DB DB DB DB X X X P3 Y R1 R Y R1 R Z Billenőkarhoz, hozzáférés a kioldóegységhez DB DB DB DB X X X Z P4 Y (3P) (3P) Y Típus P3 P4 R R1 CVS100/160/ ,5 29 CVS400/ ,5 63 C-4

39 Főáramköri csatlakozások EasyPact CVS Csatlakozási méretek DB C1 DB B1 B1 B1 X A2 A1 X C2 Y Z Típus A1 A2 B1 C1 C2 Típus A1 B1 C1 C2 CVS100/ ,5 19,5 CVS100/ ,5 21,5 CVS ,5 19,5 CVS ,5 21,5 CVS400/ , CVS400/ , Mellső csatlakozás tartozékok nélkül CVS CVS400/630 DB DB Z DB Z X X Csatlakozás tartozékokkal Hosszú és rövid hátsó csatlakozás DB Kábelsarus kábelek / sínek CVS a rövid hátsó csatlakozáshoz 88 a hosszú hátsó csatlakozáshoz Z Kábelek / sínek kábelsaruval DB X DB CVS400/ a rövid hátsó csatlakozáshoz 115 a hosszú hátsó csatlakozáshoz Z X C-5

40 Méretek és csatlakozás Főáramköri csatlakozások EasyPact CVS Csatlakozás tartozékokkal (folytatás) Csupasz kábelcsatlakozás DB DB CVS DB Z Z DB DB CVS400/630 Z X DB Z X X X Elosztó csatlakozók (csak CVS ) DB DB X 41 (a) CVS250. Z (a) Derékszögű csatlakozók (csak hálózatoldal) DB DB CVS Z (b) 4 DB CVS400/630 Z (b) CVS250. X X Egyenes csatlakozó hosszabbítók (csak CVS ) DB DB Z X C-6

41 Főáramköri csatlakozások EasyPact CVS Csatlakozás tartozékokkal (folytatás) Fázisszéthúzók 3P 4P DB DB E1 E2 E2 F2 DB E3 E2 E2 E2 CVS DB C3 F1 X X Z X Y Y C4 Típus C3 C4 E1 E2 E3 F1 F2 CVS100/160 23, CVS250 25, CVS400/ , , , Z X C-7

42 Méretek és csatlakozás Főáramköri csatlakozások Szigetelt gyűjtősínek vagy kábelsarus kábelek csatlakozása EasyPact CVS DB DB DB DB DB DB DB Ø d I L e Gyűjtősín L Ø Kábelsaru Kiegészítők CVS készülékekhez Egyenes csatlakozó hosszabbítók Ónozott réz Fázisszéthúzók: külön kiegészítők Ónozott réz Kiegészítők CVS400 és 630 készülékekhez Külön rendelhető fázisszéthúzók 52,5 és 70 mm szélességben Ónozott réz Kiegészítők CVS készülékekhez Derékszögű csatlakozó hosszabbítók Ónozott réz Hálózatioldalra szerelendő fel. DB DB DB Közvetlen csatlakozás CVS készülékekhez Méretek CVS100 CVS160/250 CVS400/630 Gyűjtősínek L (mm) y 25 y 25 y 32 I (mm) d + 10 d + 10 d + 15 d (mm) y 10 y 10 y 15 e (mm) y 6 y 6 3 y e y 10 Ø (mm) 6,5 8,5 10,5 Kábelsaruk L (mm) y 25 y 25 y 32 Ø (mm) 6,5 8,5 10,5 Meghúzónyomaték (Nm) (1) Meghúzónyomaték (Nm) (2) 5/5 5/5 20/11 (1) Meghúzónyomaték kábelsaruk és gyűjtősínek bekötéséhez a megszakítón. (2) Meghúzónyomaték rögzített készüléken a hátsó csatlakozásokhoz. Csatlakozás kiegészítők CVS készülékekhez (IEC228) Pólusszélesség Fázisszéthúzók nélkül 35 mm Fázisszéthúzókkal 45 mm Méretek 400 I Fázisszéthúzókkal vagy csatlakozó hosszabbítókkal CVS100 CVS160/250 L (mm) y 25 y 25 l (mm) 20 y I y y I y 25 d (mm) y 10 y 10 e (mm) y 6 y 6 Ø (mm) 6,5 8,5 L (mm) y 25 y 25 Ø (mm) 6,5 8,5 Meghúzónyomaték (Nm) (1) (1) Meghúzónyomaték fázisszéthúzók vagy csatlakozó hosszabbítók bekötéséhez a megszakítón. A fázisszéthúzók, illetve az egyenes, derékszögű, 45 -os, dupla L és élre forduló csatlakozó hosszabbítók rugalmas fázisösszekötőkkel kerül szállításra. Csatlakozás kiegészítők CVS készülékekhez (IEC228) Pólusszélesség I L e L e Ø d L L Ø Gyűjtősínek Kábelsaruk Fázisszéthúzók nélkül 45 mm Fázisszéthúzókkal 52,5 vagy 70 mm Méretek Fázisszéthúzókkal Csatlakozó hosszabbítókkal Gyűjtősínek L (mm) y 40 y 32 l (mm) d y I y 34 d (mm) y 20 y 15 Ø 400 Ø e (mm) 3 y e y 10 3 y e y 10 d Ø (mm) 12,5 10,5 Kábelsaruk L (mm) y 40 y 32 Ø (mm) 12,5 10,5 Meghúzónyomaték (Nm) (1) (1) Meghúzónyomaték fázisszéthúzók vagy csatlakozó hosszabbítók bekötéséhez a megszakítón. A fázisszéthúzók, illetve a derékszögű, 45 -os és élre forduló csatlakozó hosszabbítók rugalmas fázisösszekötőkkel kerülnek szállításra. Szerelési részletek: 2 kábel saruval. C-8

43 Főáramköri csatlakozások Csupasz kábelek csatlakozása EasyPact CVS DB DB Csatlakozók CVS készülékekhez DB Csatlakozó 1 kábelhez Csatlakozó 2 kábelhez DB S L Csatlakozó 1 kábelhez Acél y 160 A Alumínium y 250 A L (mm) S (mm²) Cu/Al 1,5 95 (1) max. flex. Meghúzónyomaték (Nm) Csatlakozó 2 kábelhez L (mm) 25 vagy 50 S (mm²) Cu/Al 2 x 50 2 x 120 Meghúzónyomaték 22 (Nm) (1) Rugalmas kábelekhez 1,5 4 mm² között, kábelsaruval csatlakoztatva. Csatlakozók CVS400 és 630 készülékekhez DB DB Csatlakozó 1 kábelhez Csatlakozó 2 kábelhez DB S L Csatlakozó 1 kábelhez Csatlakozó 2 kábelhez L (mm) vagy 60 S (mm²) Cu/Al merev 2 x 35 2 x 240 merev 240 max. flex. 240 max. flex. Meghúzó nyomaték (Nm) Vezető anyagok és elektrodinamikus hatások EasyPact CVS készülékek csatlakoztathatók csupasz-réz, ónozott-réz és ónozottalumínium vezetőkkel (rugalmas vagy merev gyűjtősín, kábel). Azonban zárlat kialakulásakor a zárlat hő- és elektrodinamikus hatása átterjed a vezetőkre. Ezért a vezetőket megfelelően kell méretezni és a hozzá tartozó csatlakozókkal ellátni. A kapcsolószekrényekbe beépítésre kerülő készülékek (terheléskapcsolók, megszakítók, kontaktorok, stb ) villamos csatlakozó pontjai nem alkalmasak a vezetők mechanikus megtartására. A készülékek csatlakozási pontjai - legyen az a hálózati vagy a terhelési oldalon csak és kizárólag nem-mágneses anyagból készülhet. C-9

44 Kiegészítő műszaki adatok D-2

45 EasyPact CVS Kiegészítő műszaki adatok Tartalom Alkalmazások és műszaki adatok A-1 Beépítési javaslatok B-1 Méretek és csatlakozás C-1 Kioldási görbék Easypact CVS elosztóhálózatok védelme D-2 Áram- és energiakorlátozó görbék D-5 Rendelési számok E-1 Beépítés Prisma Plus szekrényekbe F-1 D-1

46 Kiegészítő műszaki adatokkioldási görbék EasyPact CVS elosztóhálózatok védelme TM termikus-mágneses kioldóegység TM16D/25D TM32D DB DB t(s) TM16D/25D : Im = 12 x In t(s) TM32D : Im = 12.5 x In t < 10 ms t < 10 ms I / Ir I / Ir Reflex kioldás Reflex kioldás TM40D/50D TM63D DB DB t(s) TM40D : Im = 12.5 x In t(s) TM63D : Im = 8 x In TM50D : Im = 10 x In t < 10 ms t < 10 ms I / Ir Reflex kioldás I / Ir Reflex kioldás D-2

47 Kioldási görbék EasyPact CVS elosztóhálózatok védelme TM termikus-mágneses kioldóegység (folytatás.) TM80D/100D TM125D/160D DB t(s) I / Ir Reflex kioldás TM80D/100D : Im = 8 x In t < 10 ms DB t(s) TM160D : Im = 8 x In TM125D : Im = 10 x In t < 10 ms I / Ir Reflex kioldás TM200D/250D TM320D/400D DB t(s) TM200D/250D : Im = 10 x In t < 10 ms I / Ir Reflex kioldás DB t(s) TM320D/400D : Im = 5 10 x In t < 10 ms I / Ir Reflex kioldás D-3

48 Kiegészítő műszaki adatok Kioldási görbék EasyPact CVS elosztóhálózatok védelme TM500D TM600D DB DB t(s) TM500D : Im = 5 10 x In t(s) TM600D : Im = x In t < 10 ms t < 10 ms I / Ir Reflex kioldás I / Ir Reflex kioldás ETS elektronikus kioldóegység DB DB Ir = x In t(s) Isd = x Ir Reflex kioldás: t < 10 ms.002 I = 11 x In I / Ir Reflex kioldás D-4

49 Kioldási görbék Áram- és energiakorlátozó görbék DB A megszakító zárlatkorlátozó képessége a megszakító zárlati áramkorlátozó képességéből adódik, ami alacsonyabb érték a független zárlati áramnál. (Isc) A független zárlati áram csúcsértéke (Isc) Független áram Független zárlati áram Isc A korlátozott zárlati áram csúcsértéke (Isc) Aktuális áram Korlátozott zárlati áram Isc Easypact CVS megszakítócsalád kivételes áramkorlátozó képessége a rotációs érintkezőknek köszönhető (az érintkezők nagyon gyors szétválásának és az egymással sorban lévő két ívfeszültség megjelenésének). (t) Ics = 100 % Icu Easypact CVS megszakítók kivételes zárlatkorlátozó képessége nagyban csökkenti a hibaáramok okozta káros hatásokat. Ennek az eredménye a nagyban megemelkedett megszakítási teljesítmény. A gyakorlatban a névleges üzemi zárlati megszakítóképesség (Ics) 100%-ban megegyezik a névleges zárlati határmegszakítóképességgel (Icu). Az IEC szabvány által definiált Ics érték az alábbi próbák által garantált érték: b 100% Icu-nak megfelelő zárlati áram háromszor egymás utáni megszakítása b ellenőrzés, hogy a készülék képes az alábbi funkciók teljesítésére: v abnormális hőmérséklet-emelkedés nélkül vezeti a névleges áramot v a védelmi funkciók a szabvány által előírt határokon belül működnek v szigetelési képessége nem romlott. A villamos berendezésnek hosszabb élettartamot garantál Az áramkorlátozó megszakítók nagyban csökkentik a berendezésekben jelentkező zárlat negatív hatásait. Hőmérsékleti hatások Kisebb hőmérséklet-emelkedés a vezetőkben, ezáltal a kábelek hosszabb élettartamúak. Mechanikus hatások Csökkentett elektrodinamikus erőhatások, melynek következtében csökken a sínek deformálódásának és törésének lehetősége. Elektromágneses hatások A villamos hálózat közelében elhelyezett műszerek kisebb mértékű zavartatása. Áram- és energiakorlátozó görbék Egy megszakító korlátozó képességét 2 görbével lehet jellemezni, ezek a független zárlati áram (az az áram, ami akkor folyna keresztül a vezetőn, ha nem helyeznénk az áramkörbe védelmi berendezést) jellemzői: b az aktuális áram csúcsértéke (korlátozott áram) b termikus stresszhatás (A 2 s) pl.:az 1 Ω os ellenállással rendelkező vezetőn eldisszipált energia. Maximálisan megengedhető kábel stresszhatások A lenti táblázat megmutatja a kábelek keresztmetszetétől, anyaguktól (réz, alumínium) és szigetelésüktől függő maximálisan megengedhető hőmérsékleti stresszhatásokat. A keresztmetszet mm 2 -ben, a hőmérsékleti stresszhatás pedig A 2 s-ben van kifejezve. CSA 1,5 mm² 2,5 mm² 4 mm² 6 mm² 10 mm² PVC Cu 2,97x10 4 8,26x10 4 2,12x10 5 4,76x10 5 1,32x10 6 Al 5,41x10 5 PRC Cu 4,10x10 4 1,39x10 5 2,92x10 5 6,56x10 5 1,82x10 6 Al 7,52x10 5 CSA 16 mm² 25 mm² 35 mm² 50 mm² PVC Cu 3,4x10 6 8,26x10 6 1,62x10 7 3,31x10 7 Al 1,39x10 6 3,38x10 6 6,64x10 6 1,35x10 7 PRC Cu 4,69x10 6 1,39x10 7 2,23x10 7 4,56x10 7 Al 1,93x10 6 4,70x10 6 9,23x10 6 1,88x10 7 D-5

50 Kiegészítő műszaki adatok Kioldási görbék Áram- és energiakorlátozó görbék Áramkorlátozó görbék DB kâ F CVS630 CVS B CVS250 CVS100 CVS ka rms Energiakorlátozó görbék DB A 2 s B F CVS250 CVS100 CVS160 CVS630 CVS ka rms D-6

51 D-7

52 Rendelési számok E-2

53 EasyPact CVS Rendelési számok Tartalom Alkalmazások és műszaki adatok A-1 Beépítési javaslatok B-1 Méretek és csatlakozás C-1 Kiegészítő műszaki adatok D-1 EasyPact CVS E-3 EasyPact CVS E-9 Beépítés Prisma Plus szekrényekbe F-1 E-1

54 E-2

55 EasyPact CVS EasyPact CVS Tartalom CVS100/160/250B: komplett készülék rögzített/mellső csatlakozás E-4 EasyPact CVS100/160/250B (25 ka 380/415 V) E-4 EasyPact CVS100/160/250NA E-4 Kiegészítők E-5 EasyPact CVS100/160/250 E-5 E-3

56 Rendelési számok CVS100/160/250B és 250NA: komplett készülék rögzített/mellső csatlakozás EasyPact CVS100/160/250B és 250NA (25 ka 380/415 V) DB EasyPact CVS100/160/250B TM-D termikus-mágneses kioldóegységgel EasyPact CVS100B (25 ka, 380/415 V) Névleges áram TM16D TM25D TM32D TM40D TM50D TM63D TM80D TM100D EasyPact CVS160B (25 ka, 380/415 V) Névleges áram TM100D TM125D TM160D EasyPact CVS250B (25 ka, 380/415 V) Névleges áram TM160D TM200D TM250D 3P 3d LV LV LV LV LV LV LV LV P 3d LV LV LV P 3d LV LV LV DB EasyPact CVS100/160/250NA szakaszolókapcsolók NA szakaszolókapcsoló egységgel EasyPact CVS100NA Névleges áram 3P 4P 100 LV LV EasyPact CVS160NA Névleges áram 3P 4P 160 LV LV EasyPact CVS250NA Névleges áram 3P 4P 250 LV LV E-4

57 Kiegészítők EasyPact CVS100/160/250 DB Csatlakozás kiegészítők (Cu vagy Al) Hátsó csatlakozások 2 rövid LV hosszú LV DB Csupasz kábelcsatlakozók Acélcsatlakozók 1 x (1,5 95 mm²) ; y 160 A 3 db-os készlet LV db-os készlet LV DB DB Alumínium csatlakozók 1 x (25 95 mm²) ; y 250 A 3 db-os készlet LV db-os készlet LV x ( mm²) ; y 250 A 3 db-os készlet LV db-os készlet LV Csatlakozókapcsok 10 db-os készlet LV DB Alumínium csatlakozók 2 kábelhez (1) 2 x ( mm²) ; y 250 A 3 db-os készlet LV db-os készlet LV DB ,35 mm feszültség elágazás acél- vagy alumínium csatlakozókhoz 10 db-os készlet LV DB Csatlakozó bővítők Élre forduló csatlakozó hosszabbítók (1) 3 db-os készlet LV db-os készlet LV DB Derékszögű csatlakozó hosszabbító (1) 3 db-os készlet LV db-os készlet LV DB Egyenes csatlakozó hosszabbító (1) 3 db-os készlet LV db-os készlet LV DB Fázisszéthúzók mm fázistávolsággal (1) 3P LV P LV (1) 2 vagy 3 fáziselválasztóval szállítva. E-5

58 Rendelési számok Kiegészítők EasyPact CVS100/160/250 DB DB DB Sajtolható kábelsaruk rézkábelhez (1) 120 mm² kábelhez 3 db-os készlet LV db-os készlet LV mm² kábelhez 3 db-os készlet LV db-os készlet LV mm² kábelhez 3 db-os készlet LV db-os készlet LV Sajtolható kábelsaruk alumínium kábelhez (1) 150 mm² kábelhez 3 db-os készlet LV db-os készlet LV mm² kábelhez 3 db-os készlet LV db-os készlet LV Kapocsfedelek 1 rövid kapocsfedél megszakítóhoz 3 P LV P LV DB hosszú kapocsfedél megszakítóhoz 3 P LV P LV DB Fáziselválasztó megszakítóhoz 6 db-os készlet LV DB szigetelő lap megszakítókhoz (45 mm fázistávolsággal) 3P LV P LV (1) 2 vagy 3 fáziselválasztóval szállítva. DB Villamos kiegészítők Segédérintkező (váltó) OF vagy SD vagy SDE vagy SDV OF vagy SD vagy SDE vagy SDV kisáramú SDE adapter, kötelező TM és MA kioldókhoz LV DB DB Feszültségkioldók Feszültség MX MN AC 24 V 50/60 Hz LV LV V 50/60 Hz LV LV V 50/60 Hz LV LV V 50/60 Hz és V 60 Hz LV LV V 50 Hz és V 60 Hz LV LV DC 12 V LV LV V LV LV V LV LV V LV LV V LV LV V LV LV V LV LV MN 48 V 50/60 Hz rögzített időkésleltetéssel Alkotóelemek MN 48 V DC LV Késleltető egység 48 V 50/60 Hz LV MN V 50/60 Hz rögzített időkésleltetéssel Alkotóelemek MN 250 V DC LV Késleltető egység V 50/60 Hz LV E-6

59 Kiegészítők EasyPact CVS100/160/250 DB Rotációs kézi hajtások Közvetlen rotációs hajtás standard fekete kar LV DB Hosszabbított rotációs hajtás standard fekete kar LV DB Zárak, reteszek 1-3 db lakattal zárható kapcsolókar zárszerkezet Eltávolítható DB Rögzített DB Kulccsal zárható kapcsolókar zárszerkezet rotációs hajtáshoz zárszerkezet adapter (zárszerkezetet nem tartalmaz) LV zárszerkezet (zárszerkezet adaptert nem Ronis 1351B tartalmaz) Profalux KS5 B24 D4Z E-7

60 Rendelési számok Kiegészítők EasyPact CVS100/160/250 DB Reteszelés Mechanikus reteszelés megszakítókhoz kapcsolókaros DB rotációs hajtáshoz LV E26766 Reteszelés kulccsal (2 kulcsos zár/1 kulcs) rotációs hajtáshoz kulcsos zár adaptációs készlet (kulcs nem tartozék) (1) 1 készlet, 2 db zár (1 kulcs, adaptációs készletet nem tartalmaz) LV Ronis 1351B Profalux KS5 B24 D4Z E21641 Szerelési kiegészítők Mellső panel takarólemezek IP40 takarólemez (kis kivágás) IP40 takarólemez rotációs hajtáshoz LV DB IP40 Plomba tartozékok Tartozék készlet LV DB DIN sín adapter 1 adapter LV E18624 Kiegészítők 10 billenőkar hosszabbítás LV Csavarcsomag LV bepattintható csavaranya (rögzített/mellső csatlakozás) M6 CVS100B/F-hez LV M8 CVS160/250B/F-hez LV csomag 10 db matrica LV (1) egyetlen készülékhez. E-8

61 EasyPact CVS EasyPact CVS Tartalom CVS400/630: komplett készülek rögzített/mellső csatlakozás E-10 EasyPact CVS400/630F (36 ka 380/415 V) E-10 EasyPact CVS400/630NA E-10 Kiegészítők E-11 EasyPact CVS400/630 E-11 E-9

62 Rendelési számok CVS400/630: komplett készülék rögzített/mellső csatlakozás EasyPact CVS400/630F (36 ka 380/415 V), EasyPact CVS400/630NA DB EasyPact CVS400/630F TM-D termikus-mágneses kioldóegységgel EasyPact CVS400F (36 ka, 380/415 V) Névleges áram TM320D TM400D EasyPact CVS630F (36 ka, 380/415 V) Névleges áram TM500D TM600D 3P 3d LV LV P 3d LV LV DB EasyPact CVS400/630F ETS 2.3 elektronikus kioldóegység (LS0I védelem) 3P 3d EasyPact CVS400F (36 ka, 380/415 V) 400 A LV EasyPact CVS630F (36 ka, 380/415 V) 630 A LV EasyPact CVS400/630 NA szakaszolókapcsolók DB P 4P EasyPact CVS400 NA LV LV EasyPact CVS600 NA, 45 mm fázisszélesség LV LV E-10

63 Kiegészítők EasyPact CVS400/630 DB Csatlakozás kiegészítők (Cu vagy Al) Hátsó csatlakozások 2 rövid LV hosszú LV E22040 Csupasz kábelcsatlakozók (1) Alumínium csatlakozók 1x ( mm²) 3 db-os készlet LV db-os készlet LV E22041 Alumínium csatlakozók 2x ( mm²) 3 db-os készlet LV db-os készlet LV Feszültség csatlakozó 1 vagy 2 alumínium kábelhez 10 db-os készlet LV Csatlakozó bővítők (1) Derékszögű csatlakozó hosszabbító 3 db-os készlet LV db-os készlet LV E21276 Élre forduló csatlakozó hosszabbítók 3 db-os készlet LV db-os készlet LV E18606 E18618 E30908 E18602 E21012 Fázisszéthúzók 52,5 mm 3P LV P LV mm 3P LV P LV Sajtolható kábelsaruk rézkábelhez (1) 240 mm 2 kábelhez 3 db-os készlet LV db-os készlet LV mm² kábelhez 3 db-os készlet LV db-os készlet LV vagy 3 fáziselválasztóval szállítva Sajtolható kábelsaruk alumínium kábelhez (1) 240 mm 2 kábelhez 3 db-os készlet LV db-os készlet LV mm² kábelhez 3 db-os készlet LV db-os készlet LV vagy 3 fáziselválasztóval szállítva Szigetelés kiegészítők Rövid kapocsfedél (1 db) 3P LV P LV Hosszú kapocsfedél (1 db) 3P LV P LV Fáziselválasztó 6 db-os készlet LV szigetelő lap (70 mm fázistávolsággal) 52,5 mm 3P LV P LV mm 3P LV P LV (1) 2 vagy 3 fáziselválasztóval szállítva E-11

64 Rendelési számok Kiegészítők EasyPact CVS400/630 E18608 Villamos kiegészítők Segédérintkező (váltó) OF vagy SD vagy SDE vagy SDV OF vagy SD vagy SDE vagy SDV kisáramú SDE adapter, kötelező TM, MA és ETS2.3 kioldókhoz LV E18609 Feszültségkioldók Feszültség MX MN AC 24 V 50/60 Hz LV LV V 50/60 Hz LV LV V 50/60 Hz LV LV V 50/60 Hz és V 60 Hz LV LV V 50 Hz és V 60 Hz LV LV DC Feszültség 12 V LV LV V LV LV V LV LV V LV LV V LV LV V LV LV V LV LV MN 48 V 50/60 Hz rögzített időkésleltetéssel Alkotóelemek MN 48 V DC LV Késleltető egység 48 V 50/60 Hz LV MN V 50/60 Hz rögzített időkésleltetéssel Alkotóelemek MN 250 V DC LV Késleltető egység V 50/60 Hz LV E18611 Rotációs kézi hajtások Közvetlen rotációs hajtás standard fekete kar LV E18612 Hosszabbított rotációs hajtás standard fekete kar LV E18621 Zárak, reteszek 1-3 db lakattal zárható kapcsolókar zárszerkezet Eltávolítható E18613 Rögzített E18620 Kulccsal zárható kapcsolókar zárszerkezet rotációs hajtáshoz zárszerkezet adapter (zárszerkezetet nem tartalmaz) LV zárszerkezet (zárszerkezet adaptert nem tartalmaz) Ronis 1351B Profalux KS5 B24 D4Z E-12

65 Rendelési számok Kiegészítők EasyPact CVS400/630 E21288 Reteszelés Mechanikus reteszelés megszakítókhoz kapcsolókaros E18780 rotációs hajtáshoz LV E26766 Reteszelés kulccsal (2 kulcsos zár/1 kulcs) rotációs hajtáshoz kulcsos zár adaptációs készlet (kulcs nem tartozék) (1) LV készlet, 2 db zár (1 kulcs, adaptációs készletet nem tartalmaz) Ronis 1351B Profalux KS5 B24 D4Z (1) egyetlen készülékhez. E21641 Szerelési kiegészítők Mellső panel takarólemezek IP40 takarólemez (kis kivágás) IP40 takarólemez rotációs hajtáshoz LV Plombatartozékok LV Külön rendelhető kiegészítők Mellső panel takarólemezek Billenőkar hosszabbítás LV Csavarcsomag LV csomag 10db matrica LV E21290 Teszt Tesztkészletek Mini tesztkészlet ETS kioldóegységhez E36271 Hordozható tesztkészlet ETS kioldóegységhez Külön rendelhető tesztcsatlakozó hordozható tesztkészlethez Vezetékező készlet (külön rendelhető) E-13
