1 gyári jel megrendelési szám egységár RÁDIÓ Engedménycsoport: 6 ÚJ Szerelvénydobozba szerelhető URH rádió 2 normál szerelvénydobozba süllyesztetten szerelhető. A szerelőkeretet tartalmazza; csavarral rögzíthető. A mellékelt nyomólapok függőleges szereléshez alkalmasak (a hangszóró van felül). Vizszintes szerelés esetén (hangszóró a bal oldalon) külön nyomólapok rendelhetők. Hullámsáv: URH 87,5 108 MHz Funkciók: ki/be kapcsolás, hangerő növelés/csökkentés, 4 tárolt program kapcsolása, automatikus vagy kézi állomáskeresés, elalvás-üzemmód (kikapcsolás kb. 30 perc múlva) Bass-refl ex csöves kivitel Távvezérlése vagy külső időzítővel/kapcsolóórával való kapcsolása potenciálfüggetlen érintkezővel lehetséges. A készülék állapotát LED-ek jelzik. Tápfeszültség 230V 50/60 Hz, védettség IP20, a csatlakozókapcsok 1x2,5mm 2 vagy 2x1,5 mm 2 vezeték fogadására alkalmasak- Az URH antennát tartalmazza (integrált). AS 500 család Rádió az AS 50 családhoz, kerettel, fehér RAN AS M514 WW Rádió az AS 50 családhoz, kerettel, krém RAN AS M514 W A creation család Rádió az A creation családhoz, kerettel, fehér RAN AC M514 WW Rádió az A creation családhoz, kerettel, krém RAN AC M514 W Rádió az A creation családhoz, kerettel, alumínium RAN AC M514 AL Rádió az A creation családhoz, kerettel, fekete RAN AC M514 SW CD 500 család Rádió a CD 500 családhoz, kerettel, fehér RAN CD M514 WW Rádió a CD 500 családhoz, kerettel, krém RAN CD M514 W Rádió a CD 500 családhoz, kerettel, kék RAN CD M514 BL Rádió a CD 500 családhoz, kerettel, barna RAN CD M514 BR Rádió a CD 500 családhoz, kerettel, szürke RAN CD M514 GR Rádió a CD 500 családhoz, kerettel, világos szürke RAN CD M514 LG Rádió a CD 500 családhoz, kerettel, piros RAN CD M514 RT Rádió a CD 500 családhoz, kerettel, fekete RAN CD M514 SW Rádió a CD 500 családhoz, kerettel, arany-bronz RAN CD M514 GB Rádió a CD 500 családhoz, kerettel, platina RAN CD M514 PT LS és FD család Rádió az LS és FD családhoz, keret nélkül, fehér RAN LS 914 WW Rádió az LS és FD családhoz, keret nélkül, krém RAN LS 914 W Rádió az LS és FD családhoz, keret nélkül, világos szürke RAN LS 914 LG Rádió az LS és FD családhoz, keret nélkül, fekete RAN LS 914 SW Fémfelületű (AL/AN, ES) családok Rádió az AL (alumínium) családhoz, keret nélkül RAN AL Rádió az AL AN (antracit színű alumínium) családhoz, keret nélkül RAN AL 2914 AN Rádió az ES (nemesacél) családhoz, keret nélkül RAN ES Győr, Sashegy (81-es út) Telefon: Fax: Székesfehérvár Raktár u. 7. Telefon: Fax:

2 gyári jel megrendelési egységár szám VÉSZHÍVÓ RENDSZER, PÁRATARTALOM-KAPCSOLÓ Vészhívó rendszer Egy készlet az alábbi elemekből áll: - húzó-vészjelző; húzózsinóros nyomógomb - jelzőegység hang- és fényjelzővel - nyugtázó nyomógomb - tápegység 24V DC, szerelvénydobozba szerelhető ÚJ Vészhívó rendszer AS 500 családhoz, krém NRS AS Vészhívó rendszer AS 500 családhoz, fehér NRS AS 0834 WW Vészhívó rendszer LS 990 családhoz, krém NRS LS Vészhívó rendszer LS 990 családhoz, világosszürke NRS LS 0834 LG Vészhívó rendszer LS 990 családhoz, fekete NRS LS 0834 SW Vészhívó rendszer LS 990 családhoz, fehér NRS LS 0834 WW Felügyeleti egység A fenti készletek nem tartalmazzák. Felügyeleti, szolgálati szobába telepíthető egység. A sárga nyomógomb megnyomása a hangjelzést 20 másodperce némítja. Vészhívó felügyeleti egység AS 500 családhoz, krém NRS AS 0834 DZE Vészhívó felügyeleti egység AS 500 családhoz, fehér NRS AS 0834 DZE WW Vészhívó felügyeleti egység LS 990 családhoz, krém NRS LS 0834 DZE Vészhívó felügyeleti egység LS 990 családhoz, világosszürke NRS LS 0834 DZE LG Vészhívó felügyeleti egység LS 990 családhoz, fekete NRS LS 0834 DZE SW Vészhívó felügyeleti egység LS 990 családhoz, fehér NRS LS 0834 DZ EWW Páratartalom-kapcsoló betét az A és AS 500 családhoz Néveleges feszültség: 230V 50/60Hz, kapcsolóelem: mikrokontaktus max. 230V, max 8A Szabályozási tartomány: 20 95% ±5% relatív páratartalom Páratartalom-kapcsoló, krém A5201 HYG Páratartalom-kapcsoló, alumínium A5201 HYG AL Páratartalom-kapcsoló, fekete A5201 HYG SW Páratartalom-kapcsoló, fehér A5201 HYG WW Páratartalom-kapcsoló betét a CD 500 családhoz Páratartalom-kapcsoló, krém CD5201 HYG Páratartalom-kapcsoló, szürke CD5201 HYG GR Páratartalom-kapcsoló, világos szürke CD5201 HYG LG Páratartalom-kapcsoló, fehér CD5201 HYG WW Páratartalom-kapcsoló betét az LS családhoz Páratartalom-kapcsoló, krém LS5201 HYG Páratartalom-kapcsoló, fekete LS5201 HYG SW Páratartalom-kapcsoló, fehér LS5201 HYG WW Páratartalom-kapcsoló betét az AL és ES családhoz Páratartalom-kapcsoló, alumínium AL5201 HYG Páratartalom-kapcsoló, antracit AL5201 HYG AN Páratartalom-kapcsoló, nemesacél ES5201 HYG Tatabánya Táncsics M. út 1/f Telefon: Fax: Szeged Kossuth sgt. 109 Telefon: Fax:

3 gyári jel megrendelési szám egységár KAPUTELEFON ÉS VIDEÓ-KAPUTELEFON ÚJ Engedménycsoport: 6 Beltéri, falra szerelhető kaputelefon készülék Automatikus vagy kézzel kapcsolható váltakozó irányú beszéd, ajtónyitó gomb, 1 szabadon használható nyomógomb, 13 szabályozható erősségű csengőhang, 2 vezetékes rendszer, automatikus kikapcsolás Beltéri egység, falon kívüli, normál, krém színű TK IS A 514 A W Beltéri egység, falon kívüli, normál, fehér TK IS A 514 A WW Beltéri egység, falon kívüli, normál, alumínium TK IS A 514 A AL Beltéri egység, falon kívüli, normál, fekete TK IS A 514 A SW Beépítő készlet az AS 500 családhoz TK IS AD KIT Beltéri, design kivitelű falra szerelhető kaputelefon készülék A vagy AS500 keretbe építhető kivitel, automatikus vagy kézzel kapcsolható váltakozó irányú beszéd, ajtónyitó gomb, 1 szabadon használható nyomógomb, 13 szabályozható erősségű csengőhang, 2 vezetékes rendszer, automatikus kikapcsolás Design beltéri egység, falon kívüli, krém színű TKISA514ADW Design beltéri egység, falon kívüli, fehér TKISA514ADWW Design beltéri egység, falon kívüli, alumínium TKISA514ADAL Design beltéri egység, falon kívüli, fekete TKISA514ADSW Beltéri komfort kaputelefon készülék Egyidejű kétirányú beszéd, zaj- és visszhangelnyomás, kézzel kapcsolható váltakozó irányú beszéd, ajtónyitó gomb, 1 szabadon használható nyomógomb, 14 többszólamú, szabályozható erősségű csengőhang, 2 vagy 3 vezetékes rendszer, automatikus kikapcsolás, 1 szerelvénydobozra szerelhető AS 500 komfort beltéri egység, krém színű TKISASM514W AS 500 komfort beltéri egység, fehér TKISASM514WW A 500 komfort beltéri egység, krém színű TKISACM514W A 500 komfort beltéri egység, fehér TKISACM514WW A 500 komfort beltéri egység, alumínium TKISACM514AL A 500 komfort beltéri egység, fekete TKISACM514SW Beltéri video-kaputelefon készülék Színes 2,8 TFT monitor, 480x640 pixel, testreszabható menü, szín-, kontraszt-, fényerő beállítás, kameraválasztás, a csengőgomb megnyomásakor egy kép tárolódik időbélyeggel, optikai zoom, egyidejű kétirányú beszéd, zaj- és visszhangelnyomás, kézzel kapcsolható váltakozó irányú beszéd, ajtónyitó gomb, 1 szabadon használható nyomógomb, 14 többszólamú, szabályozható erősségű csengőhang, 6 vezetékes rendszer, automatikus kikapcsolás, 1 szerelvénydobozra szerelhető AS 500 beltéri egység, krém színű TKISVASM514W AS 500 beltéri egység, fehér TKISVASM514WW A 500 beltéri egység, krém színű TKISVACM514W A 500 beltéri egység, fehér TKISVACM514WW A 500 beltéri egység, alumínium TKISVACM514AL A 500 beltéri egység, fekete TKISVACM514SW Kültéri, falra szerelhető kaputelefon készülék Egyidejű kétirányú beszéd, zaj- és visszhangelnyomás, beállítható erősségű nyugtázó hang, beállítható kapunyitás-időtartam, beállítható hangerő, LED felirat-világítás, időjárás-álló hangszóró, masszív alumínium ház, beépített fényérzékelővel kapcsolható a világítás, szerviz csatlakozó, a nyomógombok külön rendelendők! Kültéri 1 4 gombos kaputelefon egység, alumínium TK AS AL 114 A Kültéri 1 4 gombos kaputelefon egység, fehér (festett alumínium) TK AS AL 114 A WW Kültéri 1 4 gombos kaputelefon egység, nemesacél színű (festett alumínium) TK AS ES 114 A-L Kültéri 2 8 gombos kaputelefon egység, alumínium TK AS AL 128 A Kültéri 2 8 gombos kaputelefon egység, fehér (festett alumínium) TK AS AL 128 A WW Kültéri 2 8 gombos kaputelefon egység, nemesacél-színű (festett alumínium) TK AS ES 128 A-L Győr, Sashegy (81-es út) Telefon: Fax: Székesfehérvár Raktár u. 7. Telefon: Fax:

4 gyári jel megrendelési egységár szám KAPUTELEFON ÉS VIDEÓ-KAPUTELEFON Engedménycsoport: 6 ÚJ Kültéri, falra szerelhető videó-kaputelefon készülék Kültéri 1 4 gombos videó kaputelefon egység, alumínium TKASVAL114A Kültéri 1 4 gombos videó kaputelefon egység, fehér (festett alumínium) TKASVAL114AWW Kültéri 1 4 gombos videó kaputelefon egység, nemesacél színű (festett alumínium) TKASVES114A-L Kültéri 2 8 gombos videó kaputelefon egység, alumínium TKASVAL128A Kültéri 2 8 gombos videó kaputelefon egység,fehér (festett alumínium) TKASVAL128AWW Kültéri 2 8 gombos videó kaputelefon egység, nemesacél színű (festett alumínium) TKASVES128A-L Kültéri, süllyeszthető kaputelefon készülék Kültéri 1 4 gombos kaputelefon egység, alumínium TKASAL Kültéri 1 4 gombos kaputelefon egység, fehér (festett alumínium) TKASAL114WW Kültéri 1 4 gombos kaputelefon egység, nemesacél TKASES Kültéri 2 8 gombos kaputelefon egység, alumínium TKASAL Kültéri 2 8 gombos kaputelefon egység, fehér (festett alumínium) TKASAL128WW Kültéri 2 8 gombos kaputelefon egység, nemesacél TKASES Kültéri, süllyeszthető videó kaputelefon készülék Kültéri 1 4 gombos videó kaputelefon egység, alumínium TKASVAL Kültéri 1 4 gombos videó kaputelefon egység, fehér (festett alumínium) TKASVAL114WW Kültéri 1 4 gombos videó kaputelefon egység, nemesacél TKASVES Kültéri 2 8 gombos videó kaputelefon egység, alumínium TKASVAL Kültéri 2 8 gombos videó kaputelefon egység, fehér (festett alumínium) TKASVAL128WW Kültéri 2 8 gombos videó kaputelefon egység, nemesacél TKASVES Beépítő doboz süllyeszthető készülékkhez 1-4 gombos kaputelefon beépítő doboz TKAS114EBG gombos kaputelefon beépítő doboz TKAS128EBG Nyomólapok kültéri kaputelefon és videó kaputelefon egységhez Nyomólap, négy modul méretű, alumínium TKASAL01T Nyomólap, négy modul méretű, fehér (festett alumínium) TKASAL01TWW Nyomólap, négy modul méretű, nemesacél TKASES01T Nyomólap, négy modul méretű, nemesacél színű (festett alumínium) TKASES01T-L Nyomólap, két modul méretű, alumínium TKASAL02T Nyomólap, két modul méretű, fehér (festett alumínium) TKASAL02TWW Nyomólap, két modul méretű, nemesacél TKASES02T Nyomólap, két modul méretű, nemesacél színű (festett alumínium) TKASES02T-L Nyomólap, egy modul méretű, alumínium TKASAL04T Nyomólap, egy modul méretű, fehér (festett alumínium) TKASAL04TWW Nyomólap, egy modul méretű, nemesacél TKASES04T Nyomólap, egy modul méretű, nemesacél színű (festett alumínium) TKASES04T-L Tápegységek, erősítők, kiegészítők Tápegység TK SV 2500 REG Tápegység és erősítő 40/60 ma TK SV STG 60 REG Tápegység és erősítő 60/600 ma TK SV STG 600 REG Videó átkapcsoló 4 csatornás TK VU 4 REG Videó elosztó, 2 csatornás, kalapsínre TK VV 2 REG Videó elosztó, 2 csatornás, szerelvénydobozba TK VV 2 U Ajtónyitó relé, beépíthető, 24V 2A érintkezővel TK TR 24 EB Ajtónyitó relé, szerelvénydobozba, 24V 2A érintkezővel TK TR 24 U Szervizkészülék programozáshoz és hibakereséshez TK SERVICE Fényvezető lap 1 4 gombos kaputelefonhoz TKAS4LL Fényvezető lap 2 8 gombos kaputelefonhoz TKAS8LL Üveg fedél 1 4 gombos kaputelefonhoz TKAS4NA Üveg fedél 2 8 gombos kaputelefonhoz TKAS8NA Nyitó szerszám kaputelefonhoz TKAS48NAWZ Tatabánya Táncsics M. út 1/f Telefon: Fax: Szeged Kossuth sgt. 109 Telefon: Fax:

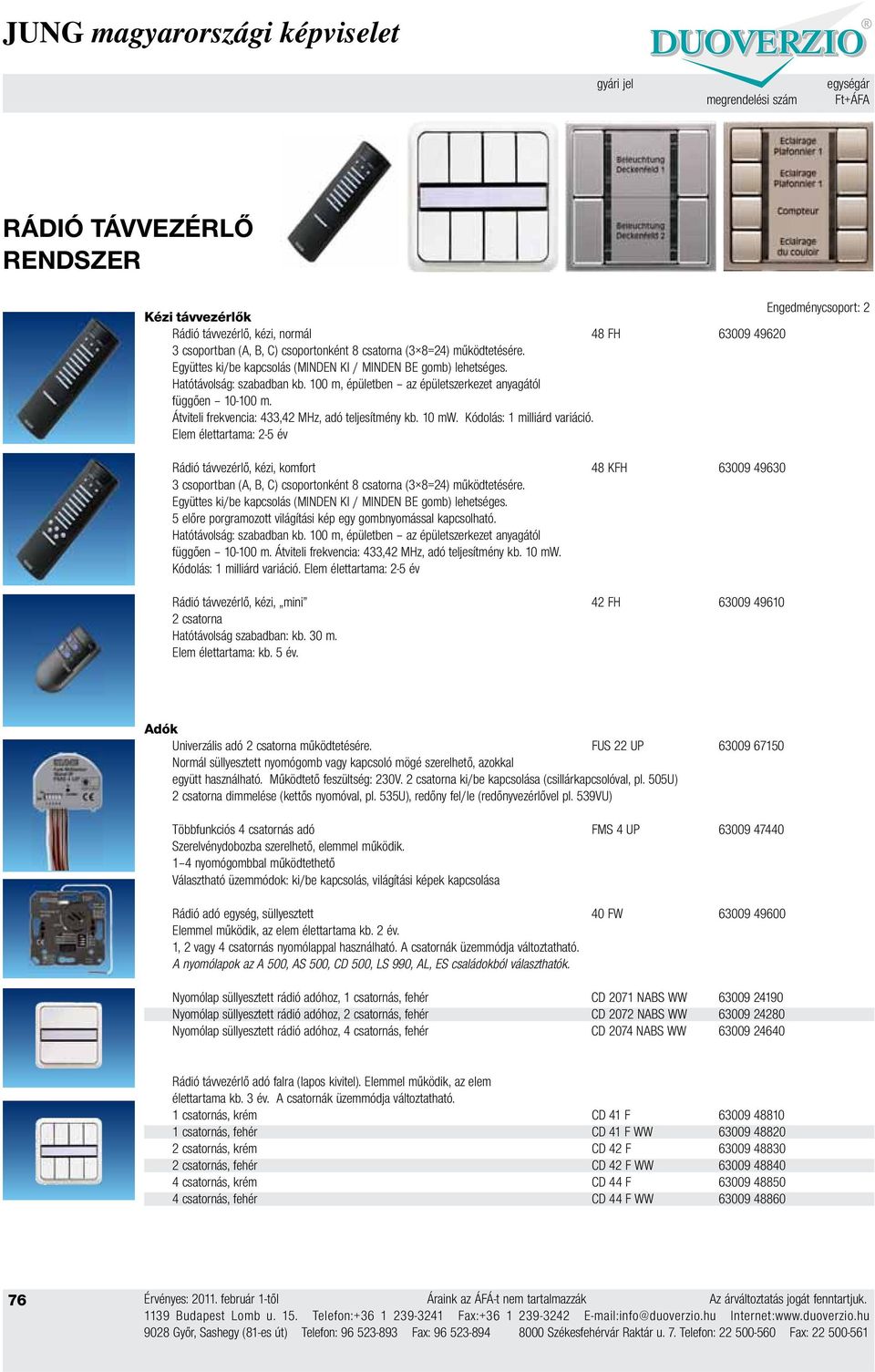

5 gyári jel megrendelési szám egységár RÁDIÓ TÁVVEZÉRLŐ RENDSZER Kézi távvezérlők Rádió távvezérlő, kézi, normál 48 FH csoportban (A, B, C) csoportonként 8 csatorna (3 8=24) működtetésére. Együttes ki/be kapcsolás (MINDEN KI / MINDEN BE gomb) lehetséges. Hatótávolság: szabadban kb. 100 m, épületben az épületszerkezet anyagától függően m. Átviteli frekvencia: 433,42 MHz, adó teljesítmény kb. 10 mw. Kódolás: 1 milliárd variáció. Elem élettartama: 2-5 év Rádió távvezérlő, kézi, komfort 48 KFH csoportban (A, B, C) csoportonként 8 csatorna (3 8=24) működtetésére. Együttes ki/be kapcsolás (MINDEN KI / MINDEN BE gomb) lehetséges. 5 előre porgramozott világítási kép egy gombnyomással kapcsolható. Hatótávolság: szabadban kb. 100 m, épületben az épületszerkezet anyagától függően m. Átviteli frekvencia: 433,42 MHz, adó teljesítmény kb. 10 mw. Kódolás: 1 milliárd variáció. Elem élettartama: 2-5 év Rádió távvezérlő, kézi, mini 42 FH csatorna Hatótávolság szabadban: kb. 30 m. Elem élettartama: kb. 5 év. Adók Univerzális adó 2 csatorna működtetésére. FUS 22 UP Normál süllyesztett nyomógomb vagy kapcsoló mögé szerelhető, azokkal együtt használható. Működtető feszültség: 230V. 2 csatorna ki/be kapcsolása (csillárkapcsolóval, pl. 505U) 2 csatorna dimmelése (kettős nyomóval, pl. 535U), redőny fel/le (redőnyvezérlővel pl. 539VU) Többfunkciós 4 csatornás adó FMS 4 UP Szerelvénydobozba szerelhető, elemmel működik. 1 4 nyomógombbal működtethető Választható üzemmódok: ki/be kapcsolás, világítási képek kapcsolása Rádió adó egység, süllyesztett 40 FW Elemmel működik, az elem élettartama kb. 2 év. 1, 2 vagy 4 csatornás nyomólappal használható. A csatornák üzemmódja változtatható. A nyomólapok az A 500, AS 500, CD 500, LS 990, AL, ES családokból választhatók. Nyomólap süllyesztett rádió adóhoz, 1 csatornás, fehér CD 2071 NABS WW Nyomólap süllyesztett rádió adóhoz, 2 csatornás, fehér CD 2072 NABS WW Nyomólap süllyesztett rádió adóhoz, 4 csatornás, fehér CD 2074 NABS WW Rádió távvezérlő adó falra (lapos kivitel). Elemmel működik, az elem élettartama kb. 3 év. A csatornák üzemmódja változtatható. 1 csatornás, krém CD 41 F csatornás, fehér CD 41 F WW csatornás, krém CD 42 F csatornás, fehér CD 42 F WW csatornás, krém CD 44 F csatornás, fehér CD 44 F WW Győr, Sashegy (81-es út) Telefon: Fax: Székesfehérvár Raktár u. 7. Telefon: Fax:

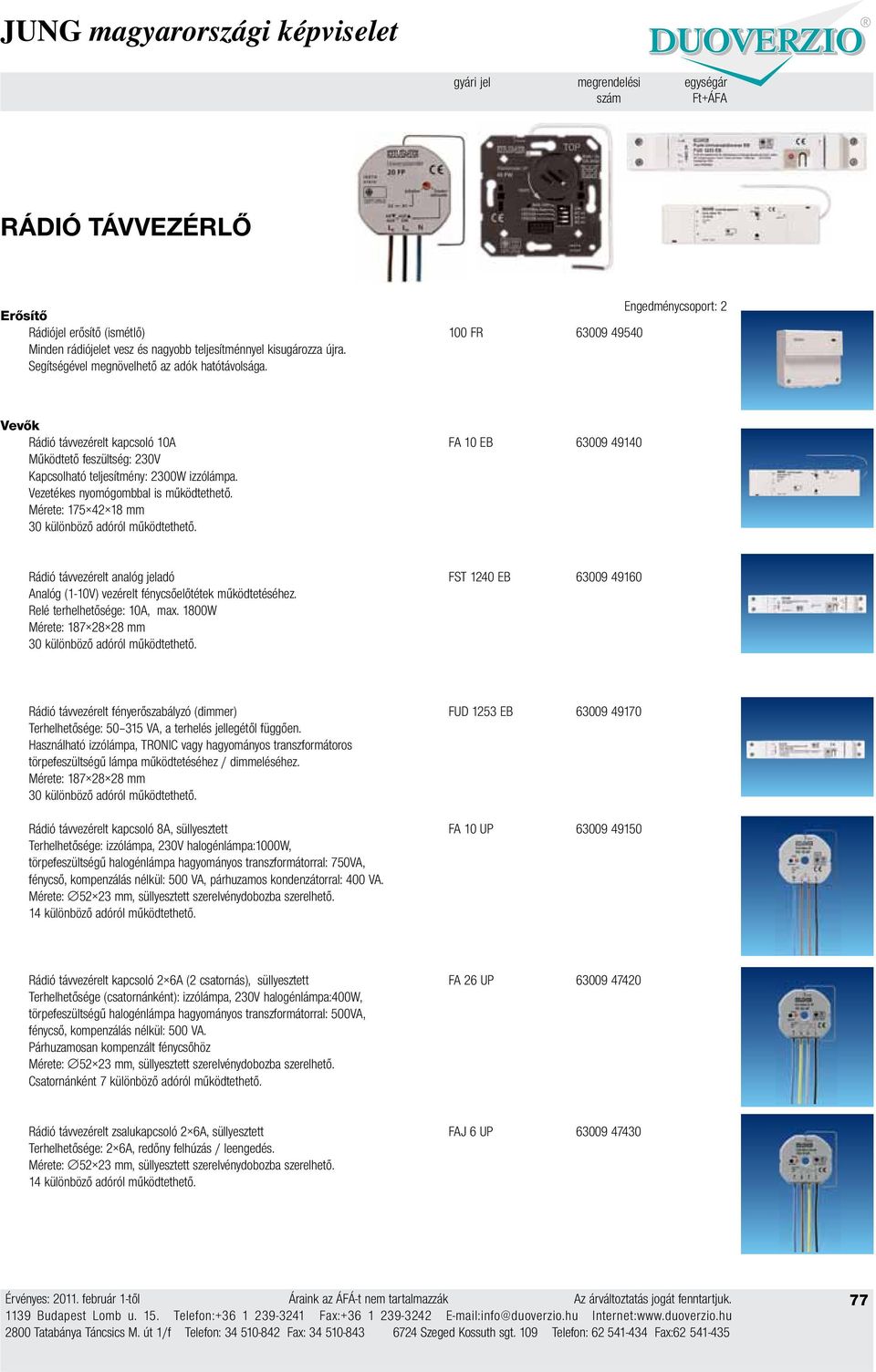

6 gyári jel megrendelési egységár szám RÁDIÓ TÁVVEZÉRLŐ Erősítő Rádiójel erősítő (ismétlő) 100 FR Minden rádiójelet vesz és nagyobb teljesítménnyel kisugározza újra. Segítségével megnövelhető az adók hatótávolsága. Vevők Rádió távvezérelt kapcsoló 10A FA 10 EB Működtető feszültség: 230V Kapcsolható teljesítmény: 2300W izzólámpa. Vezetékes nyomógombbal is működtethető. Mérete: mm 30 különböző adóról működtethető. Rádió távvezérelt analóg jeladó FST 1240 EB Analóg (1-10V) vezérelt fénycsőelőtétek működtetéséhez. Relé terhelhetősége: 10A, max. 1800W Mérete: mm 30 különböző adóról működtethető. Rádió távvezérelt fényerőszabályzó (dimmer) FUD 1253 EB Terhelhetősége: VA, a terhelés jellegétől függően. Használható izzólámpa, TRONIC vagy hagyományos transzformátoros törpefeszültségű lámpa működtetéséhez / dimmeléséhez. Mérete: mm 30 különböző adóról működtethető. Rádió távvezérelt kapcsoló 8A, süllyesztett FA 10 UP Terhelhetősége: izzólámpa, 230V halogénlámpa:1000w, törpefeszültségű halogénlámpa hagyományos transzformátorral: 750VA, fénycső, kompenzálás nélkül: 500 VA, párhuzamos kondenzátorral: 400 VA. Mérete: mm, süllyesztett szerelvénydobozba szerelhető. 14 különböző adóról működtethető. Rádió távvezérelt kapcsoló 2 6A (2 csatornás), süllyesztett FA 26 UP Terhelhetősége (csatornánként): izzólámpa, 230V halogénlámpa:400w, törpefeszültségű halogénlámpa hagyományos transzformátorral: 500VA, fénycső, kompenzálás nélkül: 500 VA. Párhuzamosan kompenzált fénycsőhöz Mérete: mm, süllyesztett szerelvénydobozba szerelhető. Csatornánként 7 különböző adóról működtethető. Rádió távvezérelt zsalukapcsoló 2 6A, süllyesztett FAJ 6 UP Terhelhetősége: 2 6A, redőny felhúzás / leengedés. Mérete: mm, süllyesztett szerelvénydobozba szerelhető. 14 különböző adóról működtethető Tatabánya Táncsics M. út 1/f Telefon: Fax: Szeged Kossuth sgt. 109 Telefon: Fax:

7 gyári jel megrendelési szám egységár RÁDIÓ TÁVVEZÉRLŐ RENDSZER Vevők Rádió távvezérelt fényerőszabályzó (dimmer) FUD 1254 REG Működtető feszültség: 230V Kapcsolható teljesítmény: W VA. Vezetékes nyomógombbal is működtethető. Szélessége: 72 mm, kalapsínre szerelhető. Rádió távvezérelt analóg jeladó FST 1240 REG Analóg (1-10V) vezérelt fénycsőelőtétek működtetéséhez. Relé terhelhetősége: 10A, max. 1800W Szélessége: 72 mm, kalapsínre szerelhető. Rádió távvezérelt kapcsoló FA 10 REG Működtető feszültség: 230V, kapcsolható teljesítmény: 2300W izzólámpa. Vezetékes nyomógombbal is működtethető. Szélessége: 36 mm, kalapsínre szerelhető. 30 különböző adóról működtethető. Rádió távvezérelt kapcsoló, 4 áramkörös, 4 x 2300 W, 72 mm széles FA 14 REG Rádió távvezérelt zsalukapcsoló FAJ 6 REG Terhelhetősége: 1 motor, max. 700W, redőny felhúzás / leengedés. Szélessége: 36 mm, kalapsínre szerelhető. 14 különböző adóról működtethető. Csatoló rádióvezérelt rendszerhez FK 100 REG Szélessége: 36 mm, kalapsínre szerelhető. Antenna rádióvezérelt rendszerhez F-ANT Rádió távvezérelt dugalj adapter (mobil) FZS 10 WW Tetszőleges dugvillás (hordozható) eszköz ki/be kapcsolására alkalmas. Terhelhetősége: izzólámpa, 230V halogénlámpa:1000w, törpefeszültségű halogénlámpa hagyományos transzformátorral: 750VA, fénycső, kompenzálás nélkül vagy párhuzamosan kompenzált: 500 VA. A készüléken található nyomógombbal is kapcsolható ki/be. 30 különböző adóról működtethető. Rádió távvezérelt vezetékközi fényerőszabályzó egység FUSD 1253 SW Terhelhetősége: VA, a terhelés jellegétől függően. Használható izzólámpa, TRONIC vagy hagyományos transzformátoros törpefeszültségű lámpa működtetéséhez / dimmeléséhez. Mérete: mm A készüléken található nyomógombbal is kapcsolható ki/be. 30 különböző adóról működtethető. Nyomólap rádió vevővel világítás dimmeléséhez, 1254 UDE betéthez krém színű CD F fehér színű CD F WW Nyomólap rádióvevővel zsalumozgatáshoz, 232 ME zsaluvezérlő betéthez, krém színű CD 5232 F hófehér színű CD 5232 F WW érzékelő csatlakozási lehetőséggel, krém CD 5232 FS érzékelő csatlakozási lehetőséggel, hófehér CD 5232 FS WW Zsalu (-motor) vezérlő betét, süllyesztett 232 ME db 230V 50Hz max. 1000VA zsalumozgató motor vezérléséhez Győr, Sashegy (81-es út) Telefon: Fax: Székesfehérvár Raktár u. 7. Telefon: Fax:

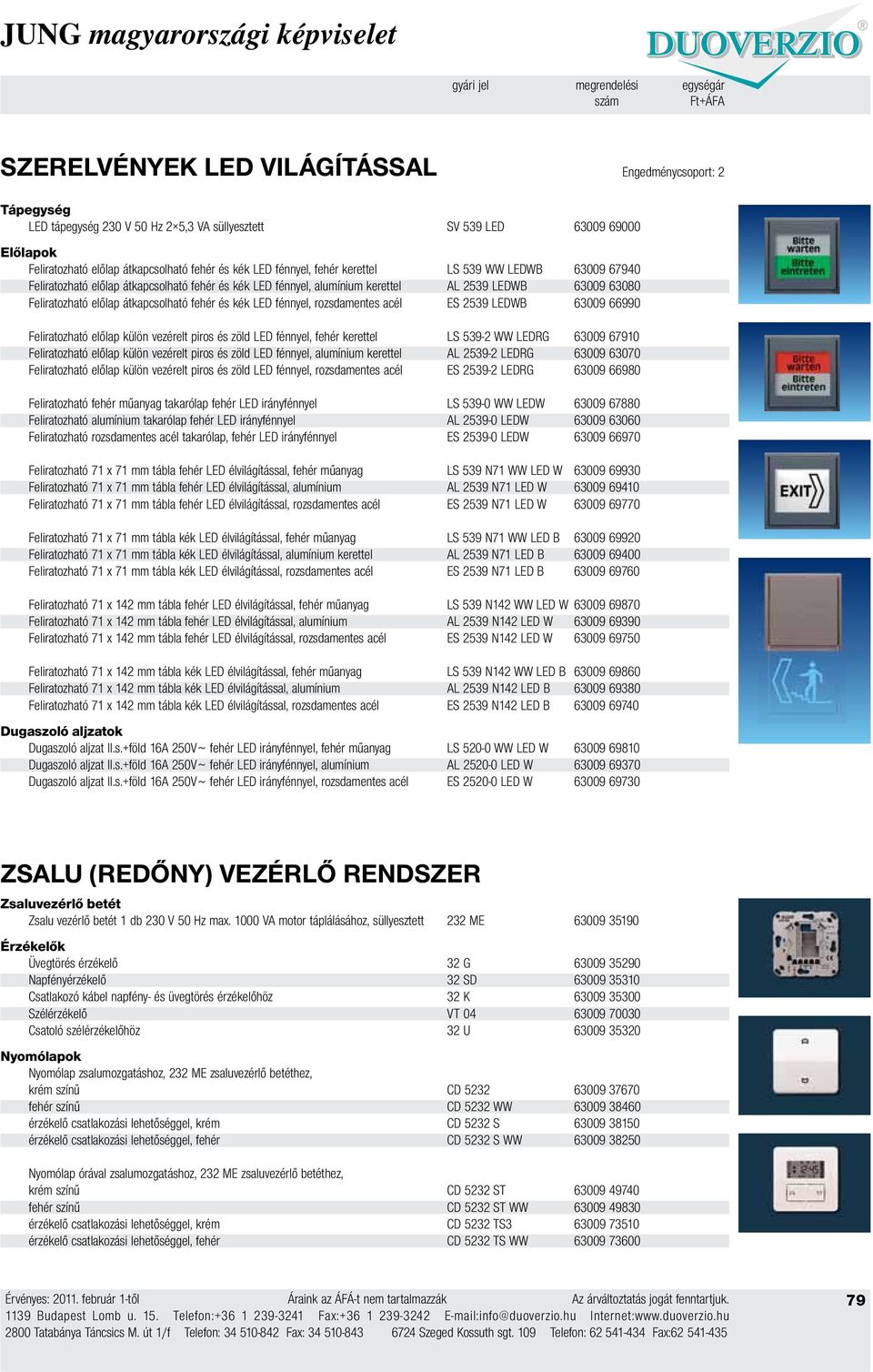

8 gyári jel megrendelési egységár szám SZERELVÉNYEK LED VILÁGÍTÁSSAL Tápegység LED tápegység 230 V 50 Hz 2 5,3 VA süllyesztett SV 539 LED Előlapok Feliratozható előlap átkapcsolható fehér és kék LED fénnyel, fehér kerettel LS 539 WW LEDWB Feliratozható előlap átkapcsolható fehér és kék LED fénnyel, alumínium kerettel AL 2539 LEDWB Feliratozható előlap átkapcsolható fehér és kék LED fénnyel, rozsdamentes acél ES 2539 LEDWB Feliratozható előlap külön vezérelt piros és zöld LED fénnyel, fehér kerettel LS WW LEDRG Feliratozható előlap külön vezérelt piros és zöld LED fénnyel, alumínium kerettel AL LEDRG Feliratozható előlap külön vezérelt piros és zöld LED fénnyel, rozsdamentes acél ES LEDRG Feliratozható fehér műanyag takarólap fehér LED irányfénnyel LS WW LEDW Feliratozható alumínium takarólap fehér LED irányfénnyel AL LEDW Feliratozható rozsdamentes acél takarólap, fehér LED irányfénnyel ES LEDW Feliratozható 71 x 71 mm tábla fehér LED élvilágítással, fehér műanyag LS 539 N71 WW LED W Feliratozható 71 x 71 mm tábla fehér LED élvilágítással, alumínium AL 2539 N71 LED W Feliratozható 71 x 71 mm tábla fehér LED élvilágítással, rozsdamentes acél ES 2539 N71 LED W Feliratozható 71 x 71 mm tábla kék LED élvilágítással, fehér műanyag LS 539 N71 WW LED B Feliratozható 71 x 71 mm tábla kék LED élvilágítással, alumínium kerettel AL 2539 N71 LED B Feliratozható 71 x 71 mm tábla kék LED élvilágítással, rozsdamentes acél ES 2539 N71 LED B Feliratozható 71 x 142 mm tábla fehér LED élvilágítással, fehér műanyag LS 539 N142 WW LED W Feliratozható 71 x 142 mm tábla fehér LED élvilágítással, alumínium AL 2539 N142 LED W Feliratozható 71 x 142 mm tábla fehér LED élvilágítással, rozsdamentes acél ES 2539 N142 LED W Feliratozható 71 x 142 mm tábla kék LED élvilágítással, fehér műanyag LS 539 N142 WW LED B Feliratozható 71 x 142 mm tábla kék LED élvilágítással, alumínium AL 2539 N142 LED B Feliratozható 71 x 142 mm tábla kék LED élvilágítással, rozsdamentes acél ES 2539 N142 LED B Dugaszoló aljzatok Dugaszoló aljzat II.s.+föld 16A 250V ~ fehér LED irányfénnyel, fehér műanyag LS WW LED W Dugaszoló aljzat II.s.+föld 16A 250V ~ fehér LED irányfénnyel, alumínium AL LED W Dugaszoló aljzat II.s.+föld 16A 250V ~ fehér LED irányfénnyel, rozsdamentes acél ES LED W ZSALU (REDŐNY) VEZÉRLŐ RENDSZER Zsaluvezérlő betét Zsalu vezérlő betét 1 db 230 V 50 Hz max VA motor táplálásához, süllyesztett 232 ME Érzékelők Üvegtörés érzékelő 32 G Napfényérzékelő 32 SD Csatlakozó kábel napfény- és üvegtörés érzékelőhöz 32 K Szélérzékelő VT Csatoló szélérzékelőhöz 32 U Nyomólapok Nyomólap zsalumozgatáshoz, 232 ME zsaluvezérlő betéthez, krém színű CD fehér színű CD 5232 WW érzékelő csatlakozási lehetőséggel, krém CD 5232 S érzékelő csatlakozási lehetőséggel, fehér CD 5232 S WW Nyomólap órával zsalumozgatáshoz, 232 ME zsaluvezérlő betéthez, krém színű CD 5232 ST fehér színű CD 5232 ST WW érzékelő csatlakozási lehetőséggel, krém CD 5232 TS érzékelő csatlakozási lehetőséggel, fehér CD 5232 TS WW Tatabánya Táncsics M. út 1/f Telefon: Fax: Szeged Kossuth sgt. 109 Telefon: Fax:

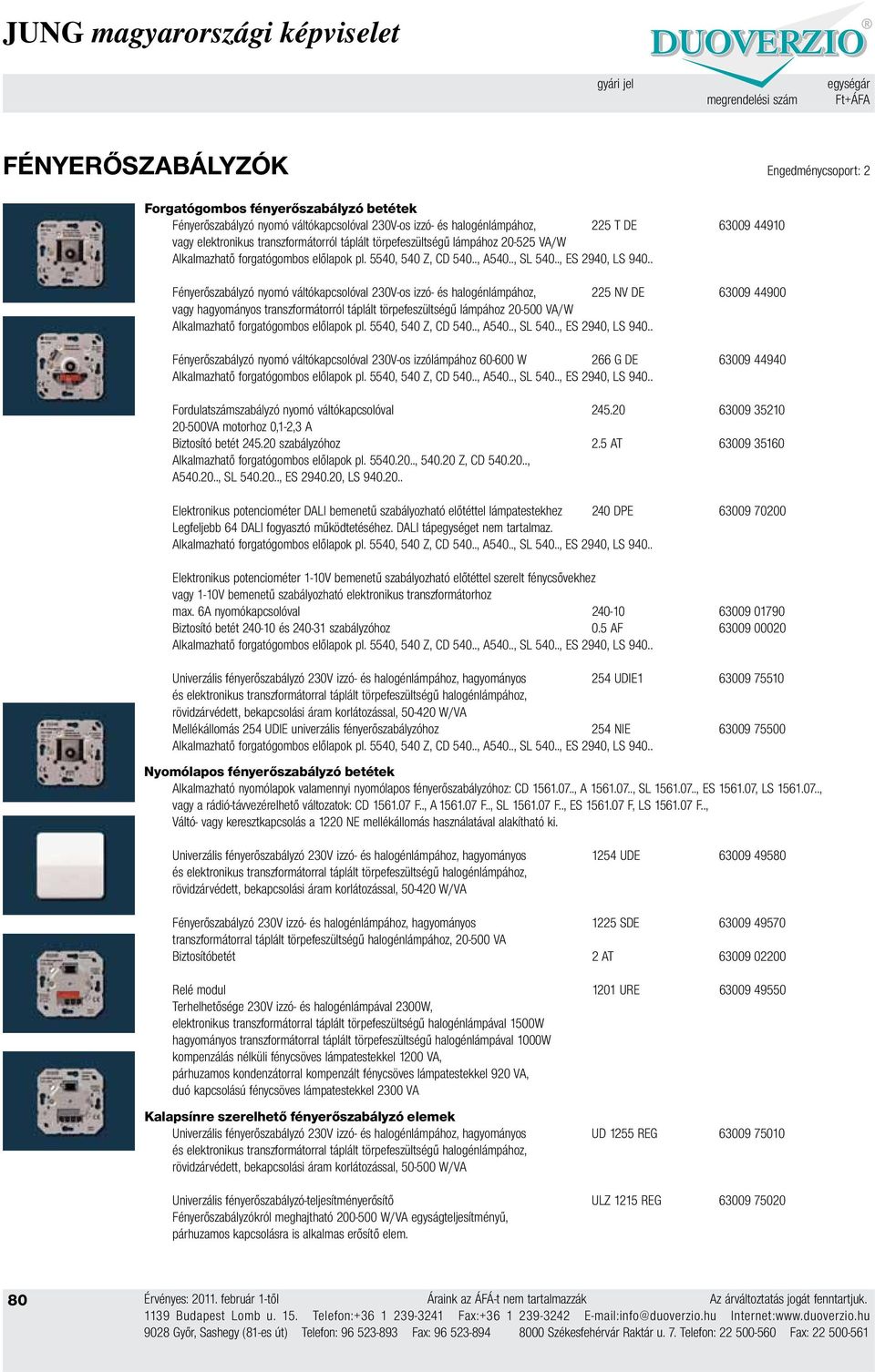

9 gyári jel megrendelési szám egységár FÉNYERŐSZABÁLYZÓK Forgatógombos fényerőszabályzó betétek Fényerőszabályzó nyomó váltókapcsolóval 230V-os izzó- és halogénlámpához, 225 T DE vagy elektronikus transzformátorról táplált törpefeszültségű lámpához VA/W Alkalmazhatő forgatógombos előlapok pl. 5540, 540 Z, CD 540.., A540.., SL 540.., ES 2940, LS Fényerőszabályzó nyomó váltókapcsolóval 230V-os izzó- és halogénlámpához, 225 NV DE vagy hagyományos transzformátorról táplált törpefeszültségű lámpához VA/W Alkalmazhatő forgatógombos előlapok pl. 5540, 540 Z, CD 540.., A540.., SL 540.., ES 2940, LS Fényerőszabályzó nyomó váltókapcsolóval 230V-os izzólámpához W 266 G DE Alkalmazhatő forgatógombos előlapok pl. 5540, 540 Z, CD 540.., A540.., SL 540.., ES 2940, LS Fordulatszámszabályzó nyomó váltókapcsolóval VA motorhoz 0,1-2,3 A Biztosító betét szabályzóhoz 2.5 AT Alkalmazhatő forgatógombos előlapok pl , Z, CD , A , SL , ES , LS Elektronikus potenciométer DALI bemenetű szabályozható előtéttel lámpatestekhez 240 DPE Legfeljebb 64 DALI fogyasztó működtetéséhez. DALI tápegységet nem tartalmaz. Alkalmazható forgatógombos előlapok pl. 5540, 540 Z, CD 540.., A540.., SL 540.., ES 2940, LS Elektronikus potenciométer 1-10V bemenetű szabályozható előtéttel szerelt fénycsővekhez vagy 1-10V bemenetű szabályozható elektronikus transzformátorhoz max. 6A nyomókapcsolóval Biztosító betét és szabályzóhoz 0.5 AF Alkalmazhatő forgatógombos előlapok pl. 5540, 540 Z, CD 540.., A540.., SL 540.., ES 2940, LS Univerzális fényerőszabályzó 230V izzó- és halogénlámpához, hagyományos 254 UDIE és elektronikus transzformátorral táplált törpefeszültségű halogénlámpához, rövidzárvédett, bekapcsolási áram korlátozással, W/VA Mellékállomás 254 UDIE univerzális fényerőszabályzóhoz 254 NIE Alkalmazhatő forgatógombos előlapok pl. 5540, 540 Z, CD 540.., A540.., SL 540.., ES 2940, LS Nyomólapos fényerőszabályzó betétek Alkalmazható nyomólapok valamennyi nyomólapos fényerőszabályzóhoz: CD , A , SL , ES , LS , vagy a rádió-távvezérelhető változatok: CD F.., A F.., SL F.., ES F, LS F.., Váltó- vagy keresztkapcsolás a 1220 NE mellékállomás használatával alakítható ki. Univerzális fényerőszabályzó 230V izzó- és halogénlámpához, hagyományos 1254 UDE és elektronikus transzformátorral táplált törpefeszültségű halogénlámpához, rövidzárvédett, bekapcsolási áram korlátozással, W/VA Fényerőszabályzó 230V izzó- és halogénlámpához, hagyományos 1225 SDE transzformátorral táplált törpefeszültségű halogénlámpához, VA Biztosítóbetét 2 AT Relé modul 1201 URE Terhelhetősége 230V izzó- és halogénlámpával 2300W, elektronikus transzformátorral táplált törpefeszültségű halogénlámpával 1500W hagyományos transzformátorral táplált törpefeszültségű halogénlámpával 1000W kompenzálás nélküli fénycsöves lámpatestekkel 1200 VA, párhuzamos kondenzátorral kompenzált fénycsöves lámpatestekkel 920 VA, duó kapcsolású fénycsöves lámpatestekkel 2300 VA Kalapsínre szerelhető fényerőszabályzó elemek Univerzális fényerőszabályzó 230V izzó- és halogénlámpához, hagyományos UD 1255 REG és elektronikus transzformátorral táplált törpefeszültségű halogénlámpához, rövidzárvédett, bekapcsolási áram korlátozással, W/VA Univerzális fényerőszabályzó-teljesítményerősítő ULZ 1215 REG Fényerőszabályzókról meghajtható W/VA egyságteljesítményű, párhuzamos kapcsolásra is alkalmas erősítő elem Győr, Sashegy (81-es út) Telefon: Fax: Székesfehérvár Raktár u. 7. Telefon: Fax:

10 gyári jel megrendelési egységár szám FÉNYERŐSZABÁLYZÓK Nyomólapos fényerőszabályzó betétek TRONIC ( zajtalan ) elektronikus kapcsoló 230V izzó- és halogénlámpához, 1254 TSE elektronikus transzformátorral táplált törpefeszültségű halogénlámpához, rövidzárvédett, bekapcsolási áram korlátozással, W/VA TRIAC ( zajtalan ) elektronikus kapcsoló 230V izzó- és halogénlámpához, 1244 NVSE hanyományos transzformátorral táplált törpefeszültségű halogénlámpához, bekapcsolási áram korlátozással, W/VA Biztósítóbetét 2 AT Mellékállomás 1220 NE Alkalmazható a 1254 UDE, 1225 SDE, 1201 URE, 1254 TSE, 1244 NVSE betétek mellékállomásaként. A párhuzamosan kötött mellékállomások száma korlátlan. Használatával tetszőleges számú kapcsolási helyről működtethető a fényerőszabályzó vagy kapcsoló, helyettesítve a váltó- vagy keresztkapcsolót. Zsinórközi fényerőszabályzók Fényerőszabályzó 230V halogén- vagy izzólámpához W, tolópotenciométeres fekete színű 245 Z fehér színű 245 Z WW arany színű 245 Z GO Biztosítóbetét 2 AT Szabályozható elektronikus transzformátor tolópotenciométerrel, rövidzárvédett W fekete színű ST SW W fehér színű ST WW W arany színű ST GO Beépíthető fényerőszabályzók Nyomógombbal működtethető, beépíthető szabályzó egység EB V bemenetű szabályozható előtéttel szerelt fénycsövekhez vagy 1-10V bemenetű szabályozható elektronikus transzformátorhoz Beépíthető elektronikus transzformátorok TRONIC elektronikus transzformátor, fényerőszabályzóról táplálható 10-40W 70 35,5 18 mm SNT W mm SNT 70 Q W ,5 mm SNT 70 F W mm SNT 105 F W mm SNT W mm SNT W ,5 46 mm SNT Elosztó kapocsléc, 6 db törpefeszültségű halogénlámpához Tatabánya Táncsics M. út 1/f Telefon: Fax: Szeged Kossuth sgt. 109 Telefon: Fax:

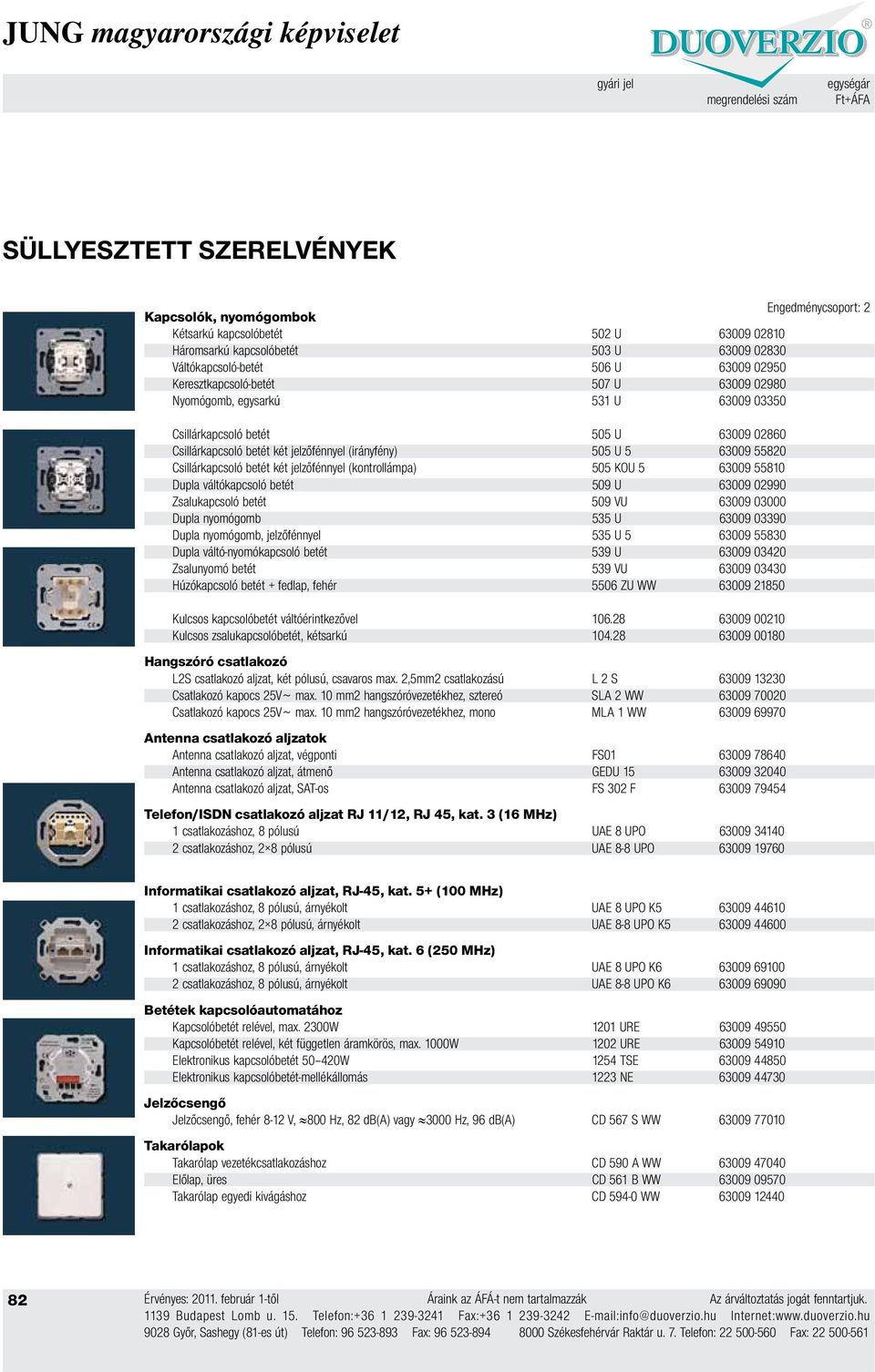

11 gyári jel megrendelési szám egységár SÜLLYESZTETT SZERELVÉNYEK Kapcsolók, nyomógombok Kétsarkú kapcsolóbetét 502 U Háromsarkú kapcsolóbetét 503 U Váltókapcsoló-betét 506 U Keresztkapcsoló-betét 507 U Nyomógomb, egysarkú 531 U Csillárkapcsoló betét 505 U Csillárkapcsoló betét két jelzőfénnyel (irányfény) 505 U Csillárkapcsoló betét két jelzőfénnyel (kontrollámpa) 505 KOU Dupla váltókapcsoló betét 509 U Zsalukapcsoló betét 509 VU Dupla nyomógomb 535 U Dupla nyomógomb, jelzőfénnyel 535 U Dupla váltó-nyomókapcsoló betét 539 U Zsalunyomó betét 539 VU Húzókapcsoló betét + fedlap, fehér 5506 ZU WW Kulcsos kapcsolóbetét váltóérintkezővel Kulcsos zsalukapcsolóbetét, kétsarkú Hangszóró csatlakozó L2S csatlakozó aljzat, két pólusú, csavaros max. 2,5mm2 csatlakozású L 2 S Csatlakozó kapocs 25V ~ max. 10 mm2 hangszóróvezetékhez, sztereó SLA 2 WW Csatlakozó kapocs 25V ~ max. 10 mm2 hangszóróvezetékhez, mono MLA 1 WW Antenna csatlakozó aljzatok Antenna csatlakozó aljzat, végponti FS Antenna csatlakozó aljzat, átmenő GEDU Antenna csatlakozó aljzat, SAT-os FS 302 F Telefon/ISDN csatlakozó aljzat RJ 11/12, RJ 45, kat. 3 (16 MHz) 1 csatlakozáshoz, 8 pólusú UAE 8 UPO csatlakozáshoz, 2 8 pólusú UAE 8-8 UPO Informatikai csatlakozó aljzat, RJ-45, kat. 5+ (100 MHz) 1 csatlakozáshoz, 8 pólusú, árnyékolt UAE 8 UPO K csatlakozáshoz, 2 8 pólusú, árnyékolt UAE 8-8 UPO K Informatikai csatlakozó aljzat, RJ-45, kat. 6 (250 MHz) 1 csatlakozáshoz, 8 pólusú, árnyékolt UAE 8 UPO K csatlakozáshoz, 8 pólusú, árnyékolt UAE 8-8 UPO K Betétek kapcsolóautomatához Kapcsolóbetét relével, max. 2300W 1201 URE Kapcsolóbetét relével, két független áramkörös, max. 1000W 1202 URE Elektronikus kapcsolóbetét W 1254 TSE Elektronikus kapcsolóbetét-mellékállomás 1223 NE Jelzőcsengő Jelzőcsengő, fehér 8-12 V, 800 Hz, 82 db(a) vagy 3000 Hz, 96 db(a) CD 567 S WW Takarólapok Takarólap vezetékcsatlakozáshoz CD 590 A WW Előlap, üres CD 561 B WW Takarólap egyedi kivágáshoz CD WW Győr, Sashegy (81-es út) Telefon: Fax: Székesfehérvár Raktár u. 7. Telefon: Fax:

12 gyári jel megrendelési egységár szám AS 500 CSALÁD Komplett egységek Nyomólap+keret (506 U, 507U, 502 U, 503 U) AS 590 WW Nyomólap jelzőfényes szerelvényekhez+keret (506 U, 507 U, 502 U, 503 U) AS 590 KO 5 WW Nyomólap, kettős+keret (505 U, 509 U, 539 U) AS WW Nyomólap jelzőfényes, kettős +keret (505 KOU) AS KO 5 WW Dugaszoló aljzat+keret II. s. + föld 16 A 250 V ~ AS 520 WW Fényerőszabályzó előlap+keret (225 TDE, 266 GDE, ) AS 540 WW Egységek keretbe szereléshez Nyomólapok Nyomólapok (506 U, 507U, 502 U, 503 U) AS 591 WW Nyomólap jelzőfényes szerelvényekhez (506 U, 507 U, 502 U, 503 U) AS 591 KO 5 WW Nyomólap, kettős (505 U, 509 U, 539 U) AS WW Nyomólap jelzőfényes, kettős (505 KOU) AS KO 5 WW Dugaszoló aljzatok Dugaszoló aljzat II. s. + föld 16 A 250 V ~ A 520 WW Dugaszoló aljzat II. s. + föld 16 A 250 V ~ csapófedeles AS 520 KL WW A szerelvény védettsége IP44-re növelhető az 551WU tömítés használatával. A tömítést külön kell megrendelni. Kapcsolóautomaták Kapcsolóbetét relével, max W izzólámpához 1201 URE Elektronikus kapcsolóbetét (Triac) W/VA 1244 NVSE Érzékelő fej kapcsolóautomatához 180 1,1 m 0 80 lux 2 perc A 1180 WW Érzékelő fej kapcsolóautomatához 180 1,1 m 0 80 lux 10 mp 30 perc A WW Fényerőszabályzás Fényerőszabályzó előlap (225 TDE, 266 GDE, ) A 540 WW Egyéb előlapok Antenna csatlakozó előlap TV-FM (EDU04F, GEDU15) A 561 PL TV WW Antenna csatlakozó előlap TV-FM-SAT (FS302F) A 561 PL SAT WW Hangszoró-csatlakozó előlap A 562 WW Telefon csatlakozó előlap (UAE4UPO, UAE8UPO, UAE8UPOK5) A PL UA WW Telefon csatlakozó előlap, kettős (UAE8-8UPO, UAE8-8UPOK5, UAE8-8UPOK5US) A PL UA WW Kulcsos kapcsoló előlap (106.28) A 528 PL WW Hengerzárbetét kulcsos kapcsolóhoz Hengerzárbetét kulcsos kapcsolóhoz - egységes kulccsal 28 G Keretek Keret, egyes AS 581 WW Keret, kettes AS 582 WW Keret, hármas AS 583 WW Keret, négyes AS 584 WW Keret, ötös AS 585 WW Kiemelőkeretek Kiemelőkeret, egyes AS 581 A WW Kiemelőkeret, kettes AS 582 A WW Kiemelőkeret, hármas AS 583 A WW A WW jelzésű szerelvények színe: fehér Rendelhető színek: WW: fehér, SW: fekete, színjelzés nélkül: krém. Egyes elemek egységára színeként eltérő Tatabánya Táncsics M. út 1/f Telefon: Fax: Szeged Kossuth sgt. 109 Telefon: Fax:

13 gyári jel megrendelési szám egységár ABAS 500 CSALÁD ANTIBAKTERIÁLIS baktériumok duroplast ezüst ionok ionleadás felület AS500 antibakteriális kapcsoló megszünteti a fertőzés veszélyét Ahol sok ember van együtt, ott a kórokozókkal való megfertőződés veszélye különösen nagy. Például a középületekben, mindenek előtt kórházakban, óvodákban, idősek otthonában vagy más nagy ügyfélforgalmú intézményekben. A fertőzéshez sokszor elegendő, ha a lépcsőházban, vagy a mosdóban a villanyt felkapcsolják. Ugyanis a kapcsoló fertőzési góca lehet a baktériumoknak, vírusoknak, kórokozóknak. A JUNG volt az első gyártó, aki megoldást kínált erre a problémára az AS500 antibakteriális szerelvénycsaláddal. Ez az első hatékony gát, mely a veszélyes mikrobáknak a kapcsolók megérintésén keresztüli terjedést megakadályozza. Sőt: az új alapanyag- technológia segítségével sikerült a kórokozók táptalaját megszüntetni és így a baktériumok és gombák szaporodását sikeresen megfékezni. Az ezüst nem hagy esélyt a mikrobáknak Az innovatív eljárás a műanyag alapanyagba (duroplastba) kevert ezüst ionok antimikrobiális hatásán alapszik. A hatás az alapanyag molekuláris szerkezetén belül zajlik. A szervetlen hordozókon felhalmozott ezüst ionok kapcsolatba lépnek a környezeti nedvességtartalom ionjaival. Ez a reakció aktiválja az antibakteriális hatást a kapcsoló felületén, melynek során a kórokozó sejtek sokszorozódása és mutációja megszűnik. Ily módon csökken a veszély, hogy új, ellenálló baktériumtörzsek jöjjenek létre. A mikroorganizmusok rövid időn belül maradék nélkül megsemmisülnek. Ráadásul veszélyes vegyi anyagok hozzáadása nélkül, melyek esetleg az embert és a környezetet is megterhelik. Hiszen az ezüst egy természetes előforduló elem, melynek nincsenek negatív mellékhatásai. A hatás tartósságáról egy, az alapanyag szerkezetében lévő speciális mechanizmus gondoskodik, melyet az állandóan jelen levő páratartalom tart folyamatban, és ezzel a biztosítja az ezüst ionok folyamatos felszabadulását. A gyakorlatban ez a következőket jelenti: Az AS500 antibakteriális szerelvénycsalád kapcsolójának teljes felülete éveken át megbízhatóan védett marad különböző kórokozókkal szemben. A felhasznált anyag nem csak rendkívül hosszú életű, de a kopásnak és a környezeti hatásoknak is ellenáll. Az antibakteriális hatás egyáltalán nem csökken gyakori használat, dörzsölés, vagy hőmérséklet ingadozás esetén sem. Ezért az antibakteriális AS500 a tökéletes megoldás hosszú távra minden olyan területen, melyek a higiénia szempontjából különösen érzékenyek. Bevizsgálva, jó minősítéssel októberében a Bonni Egyetem Közegészségügyi és Higiéniai Intézete megvizsgálta az antibakteriális AS500 kapcsolócsalád antibakteriális hatékonyságát. Az objektumon tesztelt baktériumtörzsek (Escherichia coli és Staphylococcus aureus) példáján a szakértők megállapították, hogy a benyújtott mintakapcsolók antibakteriális szempontból hatékonyak Győr, Sashegy (81-es út) Telefon: Fax: Székesfehérvár Raktár u. 7. Telefon: Fax:

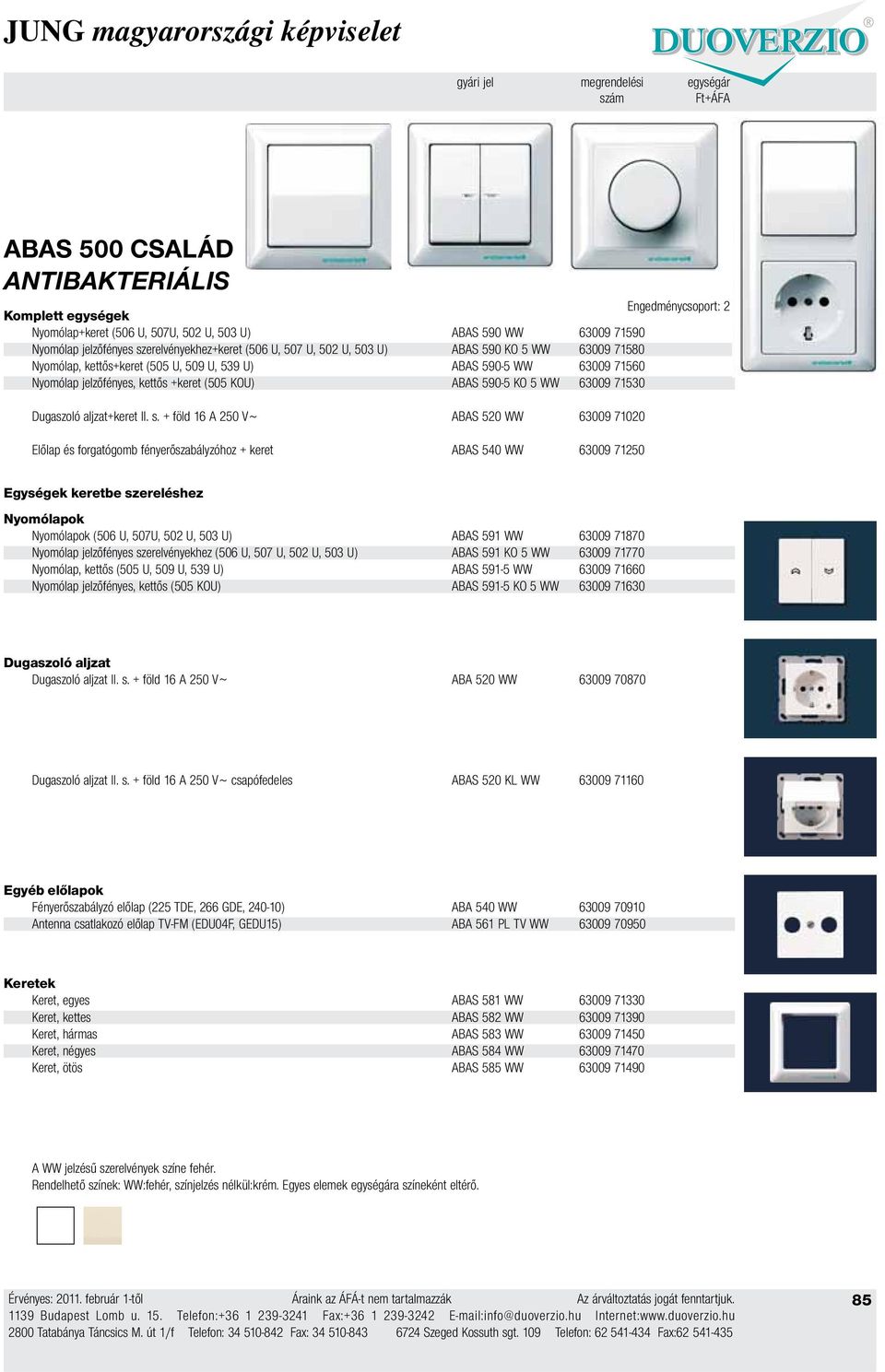

14 gyári jel megrendelési egységár szám ABAS 500 CSALÁD ANTIBAKTERIÁLIS Komplett egységek Nyomólap+keret (506 U, 507U, 502 U, 503 U) ABAS 590 WW Nyomólap jelzőfényes szerelvényekhez+keret (506 U, 507 U, 502 U, 503 U) ABAS 590 KO 5 WW Nyomólap, kettős+keret (505 U, 509 U, 539 U) ABAS WW Nyomólap jelzőfényes, kettős +keret (505 KOU) ABAS KO 5 WW Dugaszoló aljzat+keret II. s. + föld 16 A 250 V ~ ABAS 520 WW Előlap és forgatógomb fényerőszabályzóhoz + keret ABAS 540 WW Egységek keretbe szereléshez Nyomólapok Nyomólapok (506 U, 507U, 502 U, 503 U) ABAS 591 WW Nyomólap jelzőfényes szerelvényekhez (506 U, 507 U, 502 U, 503 U) ABAS 591 KO 5 WW Nyomólap, kettős (505 U, 509 U, 539 U) ABAS WW Nyomólap jelzőfényes, kettős (505 KOU) ABAS KO 5 WW Dugaszoló aljzat Dugaszoló aljzat II. s. + föld 16 A 250 V ~ ABA 520 WW Dugaszoló aljzat II. s. + föld 16 A 250 V ~ csapófedeles ABAS 520 KL WW Egyéb előlapok Fényerőszabályzó előlap (225 TDE, 266 GDE, ) ABA 540 WW Antenna csatlakozó előlap TV-FM (EDU04F, GEDU15) ABA 561 PL TV WW Keretek Keret, egyes ABAS 581 WW Keret, kettes ABAS 582 WW Keret, hármas ABAS 583 WW Keret, négyes ABAS 584 WW Keret, ötös ABAS 585 WW A WW jelzésű szerelvények színe fehér. Rendelhető színek: WW:fehér, színjelzés nélkül:krém. Egyes elemek egységára színeként eltérő Tatabánya Táncsics M. út 1/f Telefon: Fax: Szeged Kossuth sgt. 109 Telefon: Fax:

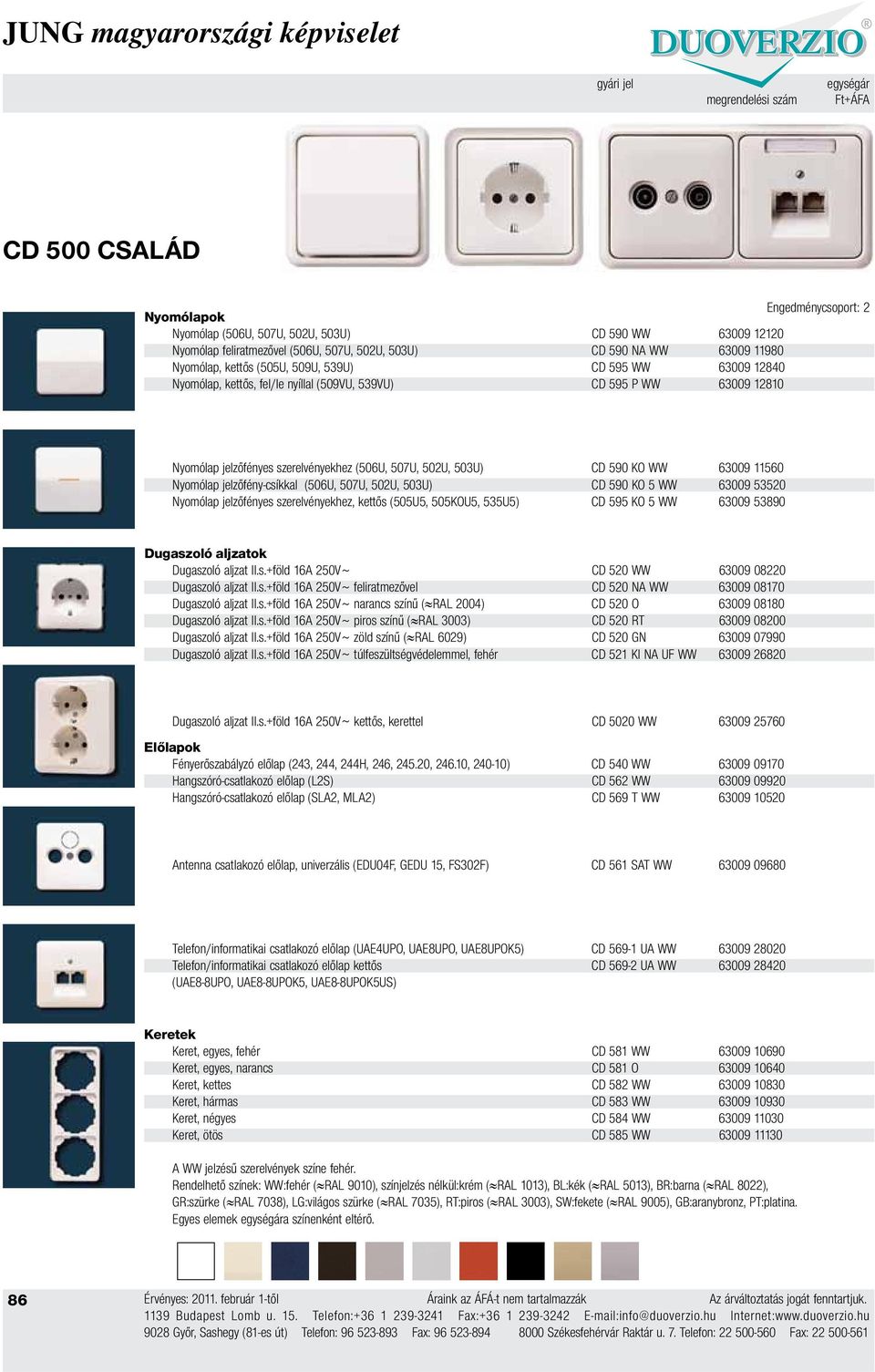

15 gyári jel megrendelési szám egységár CD 500 CSALÁD Nyomólapok Nyomólap (506U, 507U, 502U, 503U) CD 590 WW Nyomólap feliratmezővel (506U, 507U, 502U, 503U) CD 590 NA WW Nyomólap, kettős (505U, 509U, 539U) CD 595 WW Nyomólap, kettős, fel/le nyíllal (509VU, 539VU) CD 595 P WW Nyomólap jelzőfényes szerelvényekhez (506U, 507U, 502U, 503U) CD 590 KO WW Nyomólap jelzőfény-csíkkal (506U, 507U, 502U, 503U) CD 590 KO 5 WW Nyomólap jelzőfényes szerelvényekhez, kettős (505U5, 505KOU5, 535U5) CD 595 KO 5 WW Dugaszoló aljzatok Dugaszoló aljzat II.s.+föld 16A 250V ~ CD 520 WW Dugaszoló aljzat II.s.+föld 16A 250V ~ feliratmezővel CD 520 NA WW Dugaszoló aljzat II.s.+föld 16A 250V ~ narancs színű ( RAL 2004) CD 520 O Dugaszoló aljzat II.s.+föld 16A 250V ~ piros színű ( RAL 3003) CD 520 RT Dugaszoló aljzat II.s.+föld 16A 250V ~ zöld színű ( RAL 6029) CD 520 GN Dugaszoló aljzat II.s.+föld 16A 250V ~ túlfeszültségvédelemmel, fehér CD 521 KI NA UF WW Dugaszoló aljzat II.s.+föld 16A 250V ~ kettős, kerettel CD 5020 WW Előlapok Fényerőszabályzó előlap (243, 244, 244H, 246, , , ) CD 540 WW Hangszóró-csatlakozó előlap (L2S) CD 562 WW Hangszóró-csatlakozó előlap (SLA2, MLA2) CD 569 T WW Antenna csatlakozó előlap, univerzális (EDU04F, GEDU 15, FS302F) CD 561 SAT WW Telefon/informatikai csatlakozó előlap (UAE4UPO, UAE8UPO, UAE8UPOK5) CD UA WW Telefon/informatikai csatlakozó előlap kettős CD UA WW (UAE8-8UPO, UAE8-8UPOK5, UAE8-8UPOK5US) Keretek Keret, egyes, fehér CD 581 WW Keret, egyes, narancs CD 581 O Keret, kettes CD 582 WW Keret, hármas CD 583 WW Keret, négyes CD 584 WW Keret, ötös CD 585 WW A WW jelzésű szerelvények színe fehér. Rendelhető színek: WW:fehér ( RAL 9010), színjelzés nélkül:krém ( RAL 1013), BL:kék ( RAL 5013), BR:barna ( RAL 8022), GR:szürke ( RAL 7038), LG:világos szürke ( RAL 7035), RT:piros ( RAL 3003), SW:fekete ( RAL 9005), GB:aranybronz, PT:platina. Egyes elemek egységára színenként eltérő Győr, Sashegy (81-es út) Telefon: Fax: Székesfehérvár Raktár u. 7. Telefon: Fax:

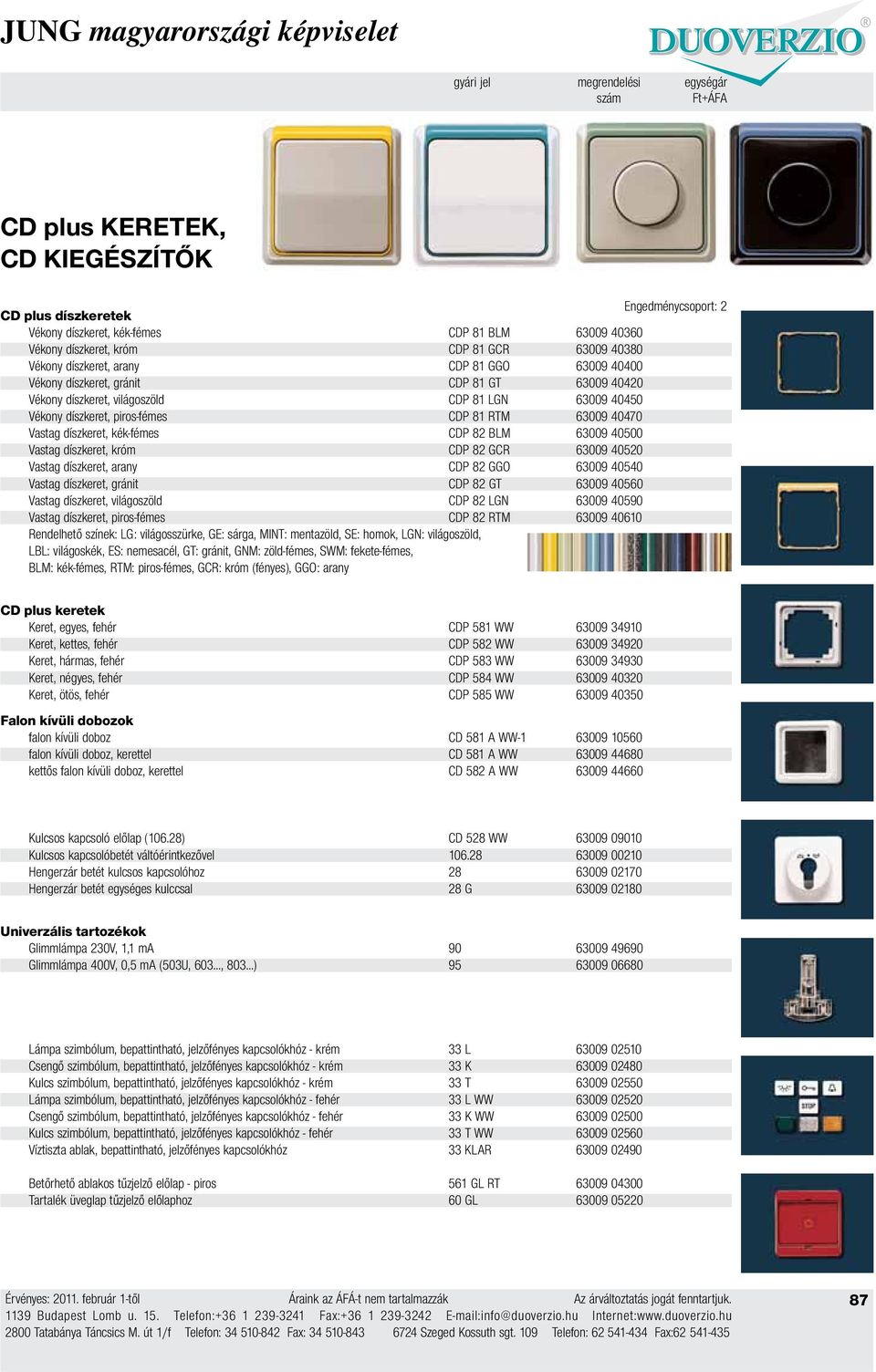

16 gyári jel megrendelési egységár szám CD plus KERETEK, CD KIEGÉSZÍTŐK CD plus díszkeretek Vékony díszkeret, kék-fémes CDP 81 BLM Vékony díszkeret, króm CDP 81 GCR Vékony díszkeret, arany CDP 81 GGO Vékony díszkeret, gránit CDP 81 GT Vékony díszkeret, világoszöld CDP 81 LGN Vékony díszkeret, piros-fémes CDP 81 RTM Vastag díszkeret, kék-fémes CDP 82 BLM Vastag díszkeret, króm CDP 82 GCR Vastag díszkeret, arany CDP 82 GGO Vastag díszkeret, gránit CDP 82 GT Vastag díszkeret, világoszöld CDP 82 LGN Vastag díszkeret, piros-fémes CDP 82 RTM Rendelhető színek: LG: világosszürke, GE: sárga, MINT: mentazöld, SE: homok, LGN: világoszöld, LBL: világoskék, ES: nemesacél, GT: gránit, GNM: zöld-fémes, SWM: fekete-fémes, BLM: kék-fémes, RTM: piros-fémes, GCR: króm (fényes), GGO: arany CD plus keretek Keret, egyes, fehér CDP 581 WW Keret, kettes, fehér CDP 582 WW Keret, hármas, fehér CDP 583 WW Keret, négyes, fehér CDP 584 WW Keret, ötös, fehér CDP 585 WW Falon kívüli dobozok falon kívüli doboz CD 581 A WW falon kívüli doboz, kerettel CD 581 A WW kettős falon kívüli doboz, kerettel CD 582 A WW Kulcsos kapcsoló előlap (106.28) CD 528 WW Kulcsos kapcsolóbetét váltóérintkezővel Hengerzár betét kulcsos kapcsolóhoz Hengerzár betét egységes kulccsal 28 G Univerzális tartozékok Glimmlámpa 230V, 1,1 ma Glimmlámpa 400V, 0,5 ma (503U, 603, 803 ) Lámpa szimbólum, bepattintható, jelzőfényes kapcsolókhóz - krém 33 L Csengő szimbólum, bepattintható, jelzőfényes kapcsolókhóz - krém 33 K Kulcs szimbólum, bepattintható, jelzőfényes kapcsolókhóz - krém 33 T Lámpa szimbólum, bepattintható, jelzőfényes kapcsolókhóz - fehér 33 L WW Csengő szimbólum, bepattintható, jelzőfényes kapcsolókhóz - fehér 33 K WW Kulcs szimbólum, bepattintható, jelzőfényes kapcsolókhóz - fehér 33 T WW Víztiszta ablak, bepattintható, jelzőfényes kapcsolókhóz 33 KLAR Betőrhető ablakos tűzjelző előlap - piros 561 GL RT Tartalék üveglap tűzjelző előlaphoz 60 GL Tatabánya Táncsics M. út 1/f Telefon: Fax: Szeged Kossuth sgt. 109 Telefon: Fax:

17 gyári jel megrendelési szám egységár CD universal IP44, törésbiztos CSALÁD ELEMEI Tömítések Tömítés kapcsolókhoz, dugaszoló aljzatokhoz 551 WU A JUNG szerelvények jelentős részének nem mindegyiknek! védettsége IP44-re növelhető e tömítés használatával. A tömítést minden szerelvényhez külön kell megrendelni. Tömítés forgatógombos fényerőszabályzókhoz 40 D Nyomólapok Nyomólap vízmentes szerelvényekhez (506U, 507U, 502U, 503U) CD 590 BF WW Nyomólap vízmentes szerelvényekhez, feliratmezővel (506U, 507U, 502U, 503U) CD 590 NA BF WW Nyomólap, jelzőfényes, vízmentes szerelvényekhez (506U, 507U, 502U, 503U) CD 590 KO BF WW Nyomólap, feliratmezővel, vízmentes szerelvényekhez (506 U, 507 U, 502U, 503U) CD 590 NA BF WW Nyomólap, lámpajellel, vízmentes szerelvényekhez (506 U, 507 U, 502U, 503U) CD 590 BF L WW Nyomólap, csengőjellel, vízmentes szerelvényekhez (506 U, 507 U, 502U, 503U) CD 590 BF K WW Nyomólap, kulcsjellel, vízmentes szerelvényekhez (506 U, 507 U, 502U, 503U) CD 590 BF T WW Nyomólap, kettős vízmentes szerelvényekhez (505U, 509U, 539U) CD 595 BF WW Nyomólap, kettős, fel/le nyíllal vízmentes szerelvényekhez (509VU, 539VU) CD 595 P BF WW Nyomólap, jelzőfényes, kettős vízmentes szerelvényekhez (505 U 5, 505 KOU 5) CD 595 KO 5 BF WW Dugaszoló aljzatok Dugalj II.s.+ föld IP44 csapófedeles CD 520 WU WW Dugalj II.s.+ föld IP44 csapófedeles, feliratmezővel, krém színű CD 520 NA WU Dugalj II.s.+ föld IP44 csapófedeles, narancsszínű CD 520 WU O Dugalj II.s.+ föld feliratmezővel, fehér színű CD 520 NA BF WW Kapcsolóautomaták Kapcsolóbetét relével max. 2300W 1201 URE Elektronikus kapcsolóbetét (Triac) W izzólámpához 1244 NVSE Érzékelő fej kapcsolóautomatához 180 1,1 m 0 80 lux 2 perc IP44 CD 1180 WU WW Érzékelő fej kapcsolóautomatához 180 1,1 m 0 80 lux 10 mp 30 perc IP44 CD WU WW Érzékelő fej kapcsolóautomatához 180 2,2 m 0 80 lux 2 perc IP44 CD 1280 WU WW Érzékelő fej kapcsolóautomatához 180 2,2 m 0 80 lux 10 mp 30 perc IP44 CD WU WW Keretek Keret, egyes, vízmentes szerelvényekhez CD 581 WU WW Keret, kettes, vízmentes szerelvényekhez CD 582 WU WW Keret, hármas, vízmentes szerelvényekhez CD 583 WU WW Győr, Sashegy (81-es út) Telefon: Fax: Székesfehérvár Raktár u. 7. Telefon: Fax:

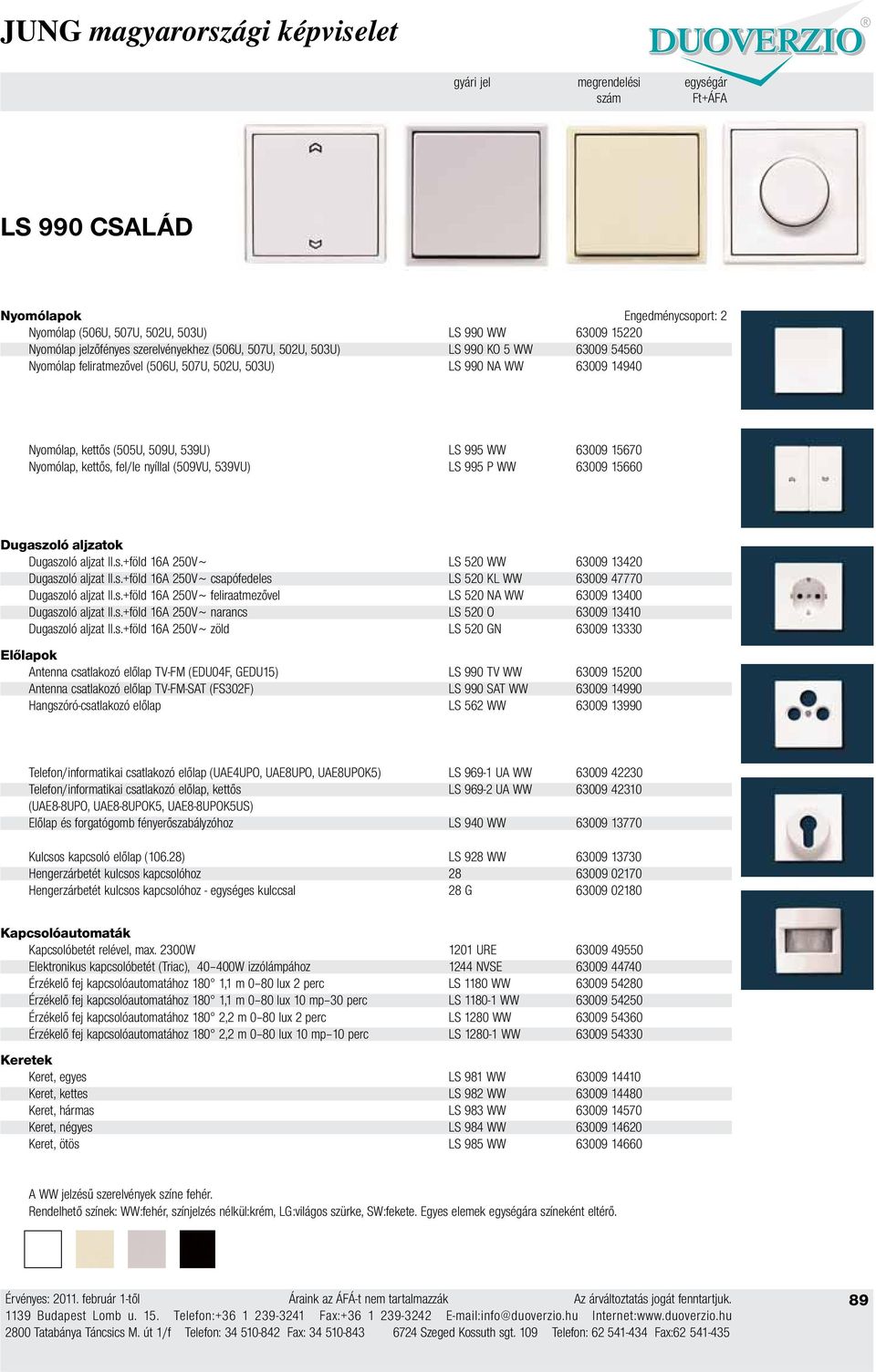

18 gyári jel megrendelési egységár szám LS 990 CSALÁD Nyomólapok Nyomólap (506U, 507U, 502U, 503U) LS 990 WW Nyomólap jelzőfényes szerelvényekhez (506U, 507U, 502U, 503U) LS 990 KO 5 WW Nyomólap feliratmezővel (506U, 507U, 502U, 503U) LS 990 NA WW Nyomólap, kettős (505U, 509U, 539U) LS 995 WW Nyomólap, kettős, fel/le nyíllal (509VU, 539VU) LS 995 P WW Dugaszoló aljzatok Dugaszoló aljzat II.s.+föld 16A 250V ~ LS 520 WW Dugaszoló aljzat II.s.+föld 16A 250V ~ csapófedeles LS 520 KL WW Dugaszoló aljzat II.s.+föld 16A 250V ~ feliraatmezővel LS 520 NA WW Dugaszoló aljzat II.s.+föld 16A 250V ~ narancs LS 520 O Dugaszoló aljzat II.s.+föld 16A 250V ~ zöld LS 520 GN Előlapok Antenna csatlakozó előlap TV-FM (EDU04F, GEDU15) LS 990 TV WW Antenna csatlakozó előlap TV-FM-SAT (FS302F) LS 990 SAT WW Hangszóró-csatlakozó előlap LS 562 WW Telefon/informatikai csatlakozó előlap (UAE4UPO, UAE8UPO, UAE8UPOK5) LS UA WW Telefon/informatikai csatlakozó előlap, kettős LS UA WW (UAE8-8UPO, UAE8-8UPOK5, UAE8-8UPOK5US) Előlap és forgatógomb fényerőszabályzóhoz LS 940 WW Kulcsos kapcsoló előlap (106.28) LS 928 WW Hengerzárbetét kulcsos kapcsolóhoz Hengerzárbetét kulcsos kapcsolóhoz - egységes kulccsal 28 G Kapcsolóautomaták Kapcsolóbetét relével, max. 2300W 1201 URE Elektronikus kapcsolóbetét (Triac), W izzólámpához 1244 NVSE Érzékelő fej kapcsolóautomatához 180 1,1 m 0 80 lux 2 perc LS 1180 WW Érzékelő fej kapcsolóautomatához 180 1,1 m 0 80 lux 10 mp 30 perc LS WW Érzékelő fej kapcsolóautomatához 180 2,2 m 0 80 lux 2 perc LS 1280 WW Érzékelő fej kapcsolóautomatához 180 2,2 m 0 80 lux 10 mp 10 perc LS WW Keretek Keret, egyes LS 981 WW Keret, kettes LS 982 WW Keret, hármas LS 983 WW Keret, négyes LS 984 WW Keret, ötös LS 985 WW A WW jelzésű szerelvények színe fehér. Rendelhető színek: WW:fehér, színjelzés nélkül:krém, LG:világos szürke, SW:fekete. Egyes elemek egységára színeként eltérő Tatabánya Táncsics M. út 1/f Telefon: Fax: Szeged Kossuth sgt. 109 Telefon: Fax:

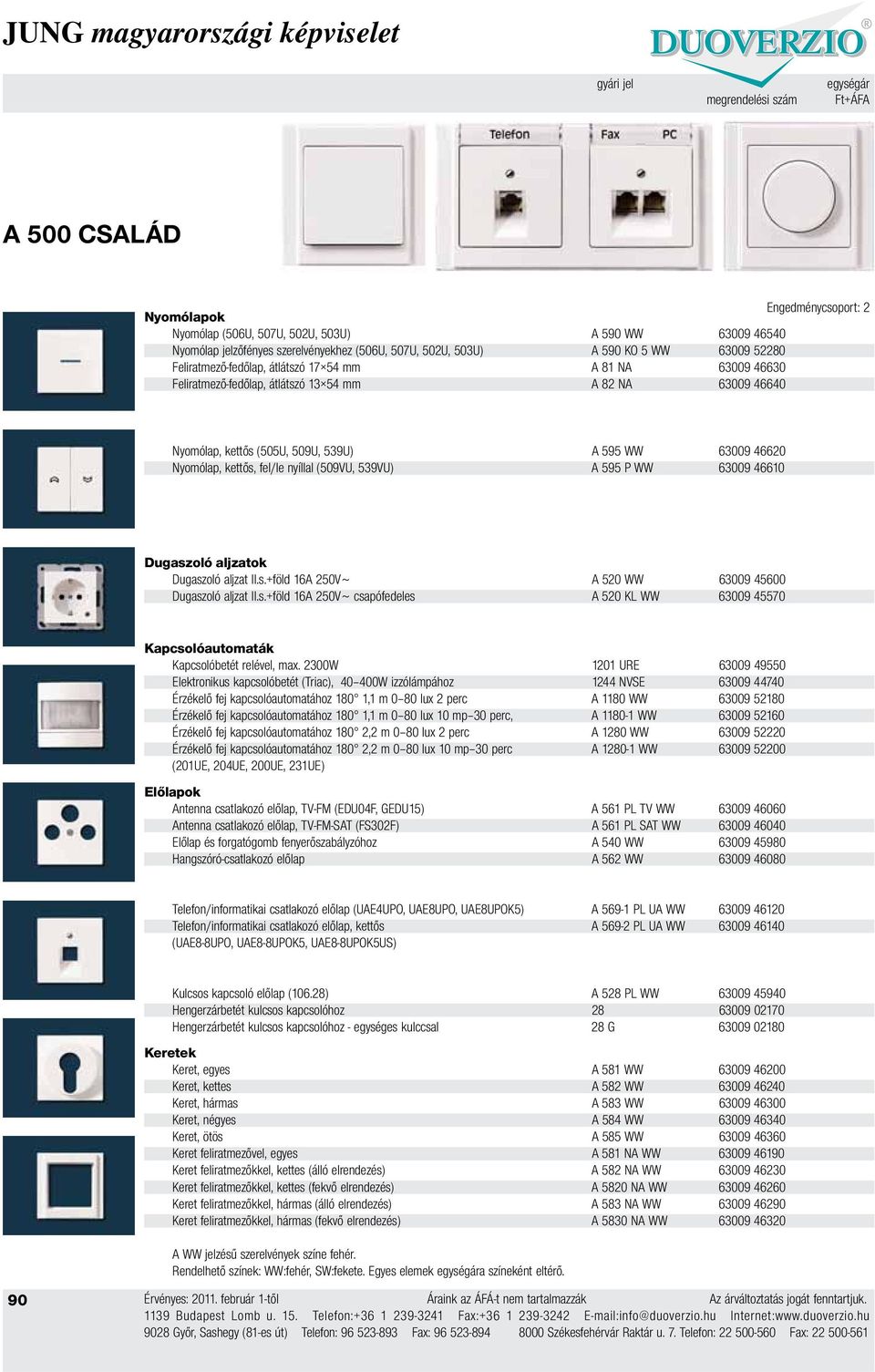

19 gyári jel megrendelési szám egységár A 500 CSALÁD Nyomólapok Nyomólap (506U, 507U, 502U, 503U) A 590 WW Nyomólap jelzőfényes szerelvényekhez (506U, 507U, 502U, 503U) A 590 KO 5 WW Feliratmező-fedőlap, átlátszó mm A 81 NA Feliratmező-fedőlap, átlátszó mm A 82 NA Nyomólap, kettős (505U, 509U, 539U) A 595 WW Nyomólap, kettős, fel/le nyíllal (509VU, 539VU) A 595 P WW Dugaszoló aljzatok Dugaszoló aljzat II.s.+föld 16A 250V ~ A 520 WW Dugaszoló aljzat II.s.+föld 16A 250V ~ csapófedeles A 520 KL WW Kapcsolóautomaták Kapcsolóbetét relével, max. 2300W 1201 URE Elektronikus kapcsolóbetét (Triac), W izzólámpához 1244 NVSE Érzékelő fej kapcsolóautomatához 180 1,1 m 0 80 lux 2 perc A 1180 WW Érzékelő fej kapcsolóautomatához 180 1,1 m 0 80 lux 10 mp 30 perc, A WW Érzékelő fej kapcsolóautomatához 180 2,2 m 0 80 lux 2 perc A 1280 WW Érzékelő fej kapcsolóautomatához 180 2,2 m 0 80 lux 10 mp 30 perc A WW (201UE, 204UE, 200UE, 231UE) Előlapok Antenna csatlakozó előlap, TV-FM (EDU04F, GEDU15) A 561 PL TV WW Antenna csatlakozó előlap, TV-FM-SAT (FS302F) A 561 PL SAT WW Előlap és forgatógomb fenyerőszabályzóhoz A 540 WW Hangszóró-csatlakozó előlap A 562 WW Telefon/informatikai csatlakozó előlap (UAE4UPO, UAE8UPO, UAE8UPOK5) A PL UA WW Telefon/informatikai csatlakozó előlap, kettős A PL UA WW (UAE8-8UPO, UAE8-8UPOK5, UAE8-8UPOK5US) Kulcsos kapcsoló előlap (106.28) A 528 PL WW Hengerzárbetét kulcsos kapcsolóhoz Hengerzárbetét kulcsos kapcsolóhoz - egységes kulccsal 28 G Keretek Keret, egyes A 581 WW Keret, kettes A 582 WW Keret, hármas A 583 WW Keret, négyes A 584 WW Keret, ötös A 585 WW Keret feliratmezővel, egyes A 581 NA WW Keret feliratmezőkkel, kettes (álló elrendezés) A 582 NA WW Keret feliratmezőkkel, kettes (fekvő elrendezés) A 5820 NA WW Keret feliratmezőkkel, hármas (álló elrendezés) A 583 NA WW Keret feliratmezőkkel, hármas (fekvő elrendezés) A 5830 NA WW A WW jelzésű szerelvények színe fehér. Rendelhető színek: WW:fehér, SW:fekete. Egyes elemek egységára színeként eltérő Győr, Sashegy (81-es út) Telefon: Fax: Székesfehérvár Raktár u. 7. Telefon: Fax:

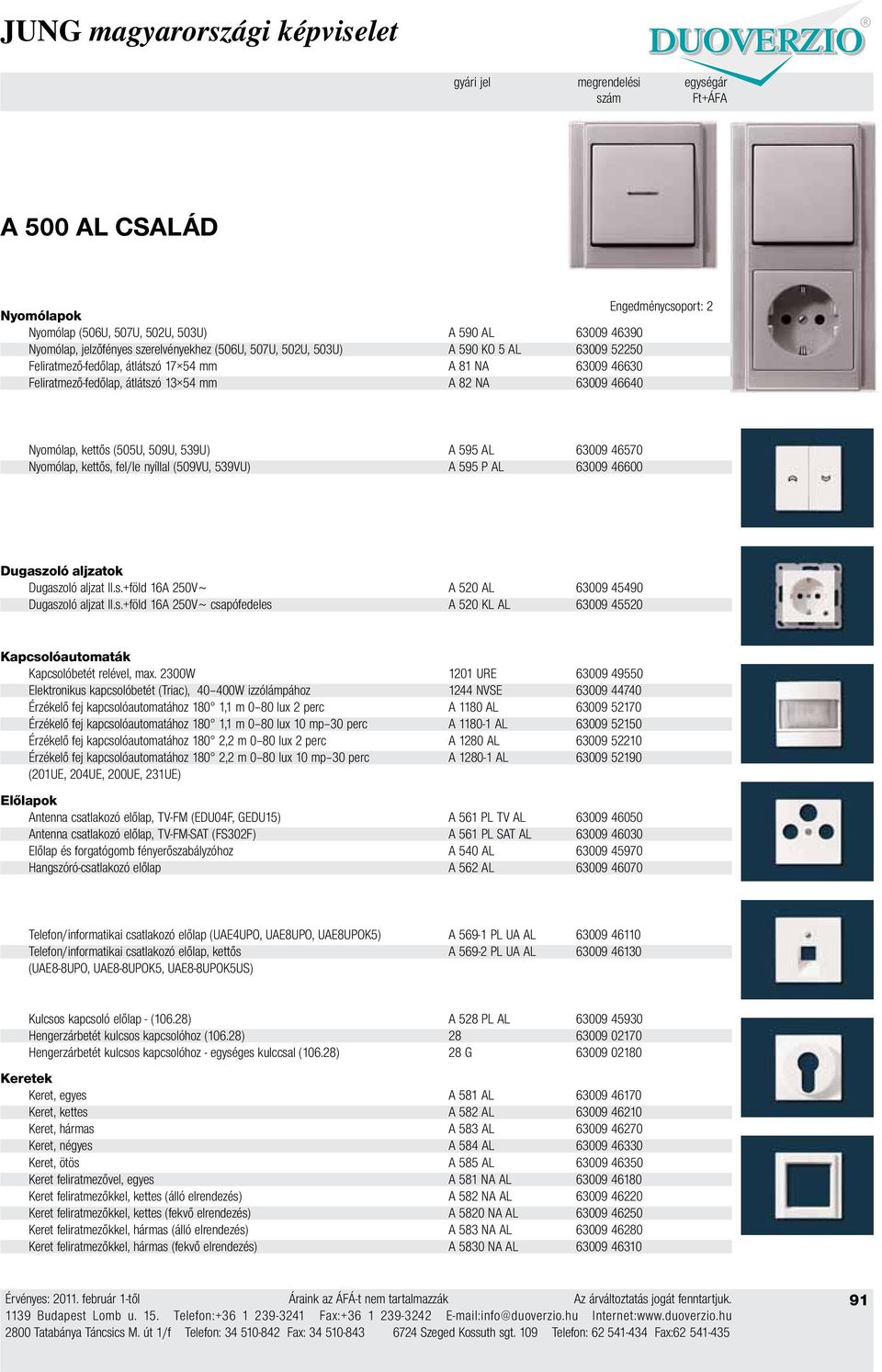

20 gyári jel megrendelési egységár szám A 500 AL CSALÁD Nyomólapok Nyomólap (506U, 507U, 502U, 503U) A 590 AL Nyomólap, jelzőfényes szerelvényekhez (506U, 507U, 502U, 503U) A 590 KO 5 AL Feliratmező-fedőlap, átlátszó mm A 81 NA Feliratmező-fedőlap, átlátszó mm A 82 NA Nyomólap, kettős (505U, 509U, 539U) A 595 AL Nyomólap, kettős, fel/le nyíllal (509VU, 539VU) A 595 P AL Dugaszoló aljzatok Dugaszoló aljzat II.s.+föld 16A 250V ~ A 520 AL Dugaszoló aljzat II.s.+föld 16A 250V ~ csapófedeles A 520 KL AL Kapcsolóautomaták Kapcsolóbetét relével, max. 2300W 1201 URE Elektronikus kapcsolóbetét (Triac), W izzólámpához 1244 NVSE Érzékelő fej kapcsolóautomatához 180 1,1 m 0 80 lux 2 perc A 1180 AL Érzékelő fej kapcsolóautomatához 180 1,1 m 0 80 lux 10 mp 30 perc A AL Érzékelő fej kapcsolóautomatához 180 2,2 m 0 80 lux 2 perc A 1280 AL Érzékelő fej kapcsolóautomatához 180 2,2 m 0 80 lux 10 mp 30 perc A AL (201UE, 204UE, 200UE, 231UE) Előlapok Antenna csatlakozó előlap, TV-FM (EDU04F, GEDU15) A 561 PL TV AL Antenna csatlakozó előlap, TV-FM-SAT (FS302F) A 561 PL SAT AL Előlap és forgatógomb fényerőszabályzóhoz A 540 AL Hangszóró-csatlakozó előlap A 562 AL Telefon/informatikai csatlakozó előlap (UAE4UPO, UAE8UPO, UAE8UPOK5) A PL UA AL Telefon/informatikai csatlakozó előlap, kettős A PL UA AL (UAE8-8UPO, UAE8-8UPOK5, UAE8-8UPOK5US) Kulcsos kapcsoló előlap - (106.28) A 528 PL AL Hengerzárbetét kulcsos kapcsolóhoz (106.28) Hengerzárbetét kulcsos kapcsolóhoz - egységes kulccsal (106.28) 28 G Keretek Keret, egyes A 581 AL Keret, kettes A 582 AL Keret, hármas A 583 AL Keret, négyes A 584 AL Keret, ötös A 585 AL Keret feliratmezővel, egyes A 581 NA AL Keret feliratmezőkkel, kettes (álló elrendezés) A 582 NA AL Keret feliratmezőkkel, kettes (fekvő elrendezés) A 5820 NA AL Keret feliratmezőkkel, hármas (álló elrendezés) A 583 NA AL Keret feliratmezőkkel, hármas (fekvő elrendezés) A 5830 NA AL Tatabánya Táncsics M. út 1/f Telefon: Fax: Szeged Kossuth sgt. 109 Telefon: Fax:
