1 Junkers állókazán kiválasztási segédlet Az energia nem vész el

2 Okozott már Önnek fejfájást a fûtés-számlája? Amennyiben kérdésünkre igen a válasza, kérjük engedje meg, hogy segítséget nyújtsunk a probléma megoldásában. A folyamatosan emelkedô energiaárak kétségtelenül egyre nagyobb megterhelést jelentenek mindannyiunk számára. A magas fûtés-számla azonban nem elkerülhetetlenül szükséges rossz, hiszen megfelelôen tervezett fûtési rendszerrel, jól kiválasztott gázkészülékkel, korszerû, idôjárásfüggô szabályozással Ön jelentôs mértékben csökkentheti a fûtésre, illetve a melegvízellátásra fordított költségeket. Lényeges szempont, hogy mindehhez nem szükséges a teljes fûtési rendszer cseréje, hiszen az általunk javasolt készülékek jól illeszthetôek régebbi rendszerekhez is. Az alábbi kérdések megválaszolásával Ön könnyedén kiválaszthatja családi házához, egyéni életviteli szokásaihoz leginkább alkalmazkodó energiatakarékos Junkers megoldást. 1. Mit tervez fûtési rendszerével kapcsolatban? A/ Új rendszer kiépítése 10 pont B/ Meglévô rendszer modernizálása 30 pont 2. Mi jellemzi fûtési rendszerét? A/ Zárt rendszer öntöttvas radiátorokkal 60 pont B/ Zárt rendszer lapradiátorokkal 40 pont C/ Nyitott rendszer 50 pont E/ Zárt rendszer padlófûtéssel 30 pont 3. Milyen egyedi elvárásai vannak a fûtési rendszerrel kapcsolatban? A/ Nincsenek egyedi elvárások 0 pont B/ Szintenkénti szabályozás 70 pont C/ Medence/garázsbejáró fûtése 90 pont D/ Kazán elhelyezése a tetôtérben -30 pont Kérjük válaszai alapján számolja össze az Ön által elért pontokat. Az összegyûjtött pontok alapján kiderül, hogy melyik Junkers állókazán-család illeszkedik leginkább az Ön egyedi igényeihez. A megfelelõ teljesítményû készülék és a hozzá illeszkedô melegvíztároló kiválasztásához segítséget nyújt a 4 5. oldalon található segédlet. 2

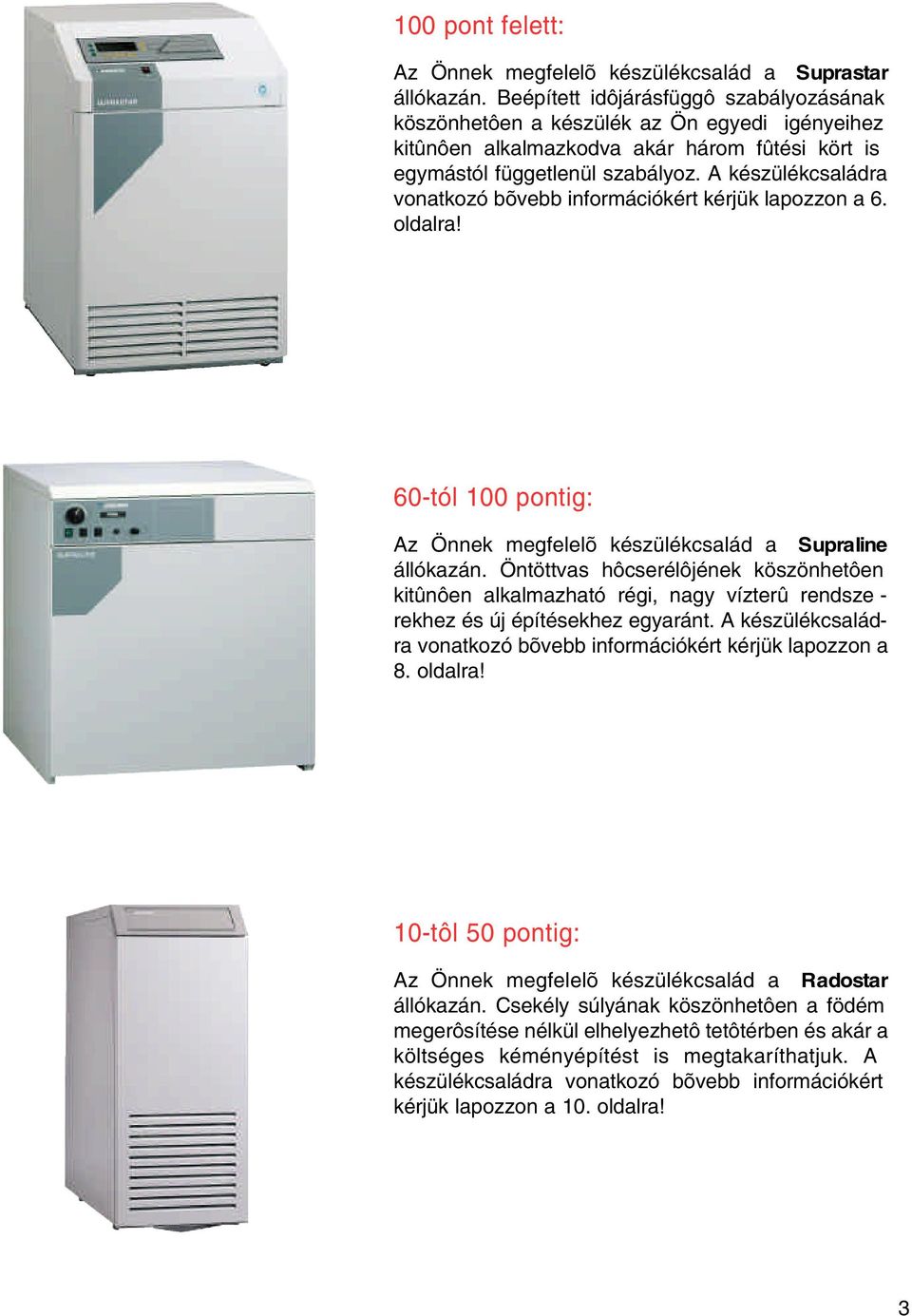

3 100 pont felett: Az Önnek megfelelõ készülékcsalád a Suprastar állókazán. Beépített idôjárásfüggô szabályozásának köszönhetôen a készülék az Ön egyedi igényeihez kitûnôen alkalmazkodva akár három fûtési kört is egymástól függetlenül szabályoz. A készülékcsaládra vonatkozó bõvebb információkért kérjük lapozzon a 6. oldalra! 60-tól 100 pontig: Az Önnek megfelelõ készülékcsalád a Supraline állókazán. Öntöttvas hôcserélôjének köszönhetôen kitûnôen alkalmazható régi, nagy vízterû rendsze - rekhez és új építésekhez egyaránt. A készülékcsaládra vonatkozó bõvebb információkért kérjük lapozzon a 8. oldalra! 10-tôl 50 pontig: Az Önnek megfelelõ készülékcsalád a Radostar állókazán. Csekély súlyának köszönhetôen a födém megerôsítése nélkül elhelyezhetô tetôtérben és akár a költséges kéményépítést is megtakaríthatjuk. A készülékcsaládra vonatkozó bõvebb információkért kérjük lapozzon a 10. oldalra! 3

4 *Lakóterület m 2 Kiválasztási SUPRASTAR SUPRALINE kw 23 kw kw 30 kw kw 36 kw kw 42 kw Jelmagyarázat 48 kw Beépíthetô Állókazán teljesítménye Javasolt 54 kw * 2,7 m-es belmagasság esetén ** NTC-s tároló csatlakoztatása esetén SE 8 kapcsoló beépítése szükséges 54 kw *Lakóterület m 2 4

5 segédlet RADOSTAR ** MELEGVÍZTÁROLÓK SO SO SO kw 27 kw SK Z EBU 308 EBU 312 EBU kw Radostar design SK E 39 kw SK Z SK Z Suprastar design SK ZB SK ZB SK ZB 75 kw 5

6 Suprastar állókazán A Suprastar állókazán magas igényeket támasztó modern, több fûtési körrel szerelt házak ideális fûtõ-, illetve melegvíz-készítõ berendezése, mely alkalmas akár három egymástól független fûtési kör szabályozására is. A Suprastar állókazánok minden igényt kielégítõ integrált öntanuló idõjárásfüggõ szabályozóval, atmoszférikus égõvel szerelt öntöttvas hõcserélõjû készülékek. Kellemes meleg 100-tól akár 500 m 2 lakófelület számára A Suprastar állókazán négy, 24 és 42 kw közötti teljesítménytartományban kapható, mivel az energiatakarékos fûtõrendszernek helyesen méretezett kazánteljesítményre van szüksége. Alkalmazható családi vagy társasházban, új épületben vagy korszerûsítés esetén egyaránt. Rugalmasság az új épületek tervezésénél és a modernizálásnál egyaránt A Suprastar minden helyzetben tökéletes megoldást kínál. Fûtés korszerûsítésénél, felújításánál könnyen illeszthetõ a meglévõ fûtési rendszer elemeihez. Új beépítéseknél a Suprastar a különbözõ szerelvényekkel (tároló csatlakozó szett szivattyúval, rendszermodul, stb.) komplett rendszerként üzemel. A korszerû fûtésnek illeszkednie kell az épület adottságaihoz és a szükséges hõigényhez. A fûtési komfort változása egy rugalmasan illeszthetõ rendszert igényel. A Suprastar egyik legnagyobb elõnye, hogy a modulrendszerû felépítésnek köszönhetõen a fûtési rendszer késõbb is gond nélkül bõvíthetõ. 6

7 Teljesen automatikus beépített digitális idõjárásfüggõ szabályozás az energiatakarékosság és a maximális komfort érdekében TAC Thermo Automatic Control. Ez a digitális szabályzóegység nevének rövidítése, amely a teljes fûtési rendszert szabályozza és ellenõrzi. A TAC egyik legkorszerûbb szolgáltatása az öntanuló idõjárásfüggõ szabályozás, mely alapfelsze - reltségében egy szabályzatlan kört (radiátor), egy indirekt fûtésû melegvíztárolót és egy használati melegvíz cirkulációs szivattyút tud szabályozni. A használati melegvízkészítés és a fûtés egyidejûleg megvalósítható. Kiegészítõ panelek segítségével (MM1, MM2) a fentieken felül egy, illetve két motoros keverõszeleppel szabályozott kört, azaz akár három kört tudunk a TACvel vezérelni. Lehetõség van tehát egy családi házon belül például egy radiátoros kör, egy padlófûtéses kör, egy úszómedence és egy indirekt fûtésû tároló szabályozására is. Társasház esetén megoldható akár három lakás fûtésének egymástól független szabályozása is. TWR 1 távvezérlôk csatlakoztatásával a TAC öntanuló szabályozóvá alakul. Kiszámolja az épület hôveszteségi mutatóját és az egyes fûtôkörök szabályozását ennek megfeleôen optimalizálja. A gyári beállítások gyorsan és egyszerûen illeszthetôk az egyéni igényekhez. A négy felhasználóorientált kezelôi szint segítségével a készülék tökéletesen illeszthetô az egyedi elvárásokhoz. Nagyteljesítményû égõ Az atmoszférikus elõkeveréses égõ földgáz esetén a legjobb minõségû égést biztosítja. Az égõ a gáz-levegõ keveréket az elégetés elõtt optimálisan elõkészíti. A sugárzás magas részaránya mellett a lánghõmérséklet igen alacsony, ami lehetõvé teszi, hogy a károsanyag-kibocsátás az Európában érvényben lévõ határértékek alatt maradjon ( Kék Angyal minõsítés). Típus KN 24-8 DP KN 30-8 DP KN 36-8 DP KN 42-8 DP Névleges teljesítmény 24 kw 30 kw 36 kw 42 kw 7

8 Supraline állókazán A Supraline állókazán családi házak, mûhelyek, iskolák középületek fûtésére és melegvízel - látására nyújt energiatakarékos megoldást. A Supraline csökkentett károsanyag kibácsátású (NOx <125mg/kWh) atmoszférikus égõvel szerelt, öntöttvas hõcserélõjû készülék. 23 és 30 kw tartományban komplett kivitelben is rendelkezésre állnak készülékek (KN 23/30-8 EC: tágulási tartályt, szivattyút, manométert és biztonsági szelepet tartalmaz). 23 és 54 kw között, 6 kw-os lépcsõben alap kivitelû készülékek vásárolhatók. Az alap kivitelû (E) készülékek ideális megoldást nyújtanak régi, nyitott rendszerek modern - izálásához, de alkalmasak modern épületek új fûtési rendszereinek kiszolgálására is. A Supraline állókazánok SK és SO típusú melléállítható tárolókkal kombinálhatóak, melyek kapacitása literig terjed, ezáltal liter/óra melegvízhozamot biztosítanak (40 C használati melegvíz hômérsékletnél). Energiatakarékos és környezetkímélõ Az optimalizált hõcserélõ kitûnõ hõátadása lehetõvé teszi a magas hatásfok elérését. Az elõkeveréses atmoszférikus égõ gondoskodik az alacsony károsanyagkibocsátásról. 8

9 Egyszerûen kezelhetõ Az egyértelmûen feliratozott kezelõgombok és a könnyen hozzáférhetõ részegységek teszik lehetõvé a készülék gyors beállítását és karbantartását. Rugalmas illeszthetõség Az -E kivitelû készülékek az új építésû fûtési rendszerek mellett a felújított, nagy vízterû nyitott rendszerekhez is rugal - masan illeszthetõek. Megbízható és üzembiztos Minden Supraline készülék szériatartozéka a füstgázvisszaáramlás-érzékelõ és az ionizációs lángõrzés. A gyújtás fokozatosan, a gyújtóégõ be - kapcsolása után a gázmennyiség lassú növelésével történik. Ideális megoldás középületek fûtésére Junkers idôjárásfüggô szabályozóval több készülékbôl álló kazáncsoportot építhetünk össze, melyben az egyes kazánok a tényleges hôigénynek megfelelôen kaszkádvezérléssel léptethetôek. Így lehetôvé válik nagyobb középületek energiatakarékos fûtése és melegvízellátása. Jó példa erre a képen látható légköbméteres iskola, ahol 6 db 54 kw-os Supraline állókazán került beépítésre. Típus KN 23-8 E KN 30-8 E KN 36-8 E KN 42-8 E KN 48-8 E KN 54-8 E KN 23-8 EC KN 30-8 EC Névleges teljesítmény 23 kw 30 kw 36 kw 42 kw 48kW 54kW E: alap kivitel EC: komplett kivitel (tágulási tartály, szivattyú, manométer, biztonsági szelep) 9

10 Radostar állókazán A Radostar kazánok családi házak, mûhelyek, panziók, középületek fûtésére nyújtanak ideális megoldást. A kazáncsalád tagjai kéménybe köthetõ, atmoszférikus égõvel szerelt, a kondenzációs kazánoknál használt aluminium-szilícium öntvénybõl készült primer, valamint zománcozott acél szekunder hõcserélõvel ellátott készülékek. A készülékhez azzal azonos megjelenésû rozsda - mentes acél melegvíztárolót kínálunk, melynek árfekvése a hazai piacon egyedülállóan alacsony. Kompakt méretek csekély saját tömeg A kw teljesítménytartományban kínált készülékek számos lehetõséget kínálnak. A már említett alumínium-szilícium hõcserélõ csekély súlyának, illetve a kompakt méreteknek köszönhetõen a Radostar készülékek gond nélkül beépíthetõek a tetõtérbe is a födém külön statikai megerôsítése nélkül. Tetõtérbe építésnél további elõny, hogy az eltávozó füstgáz költséges kéményépítés nélkül a tetôn át közvetlenül kivezethetô. 10

11 1+1 hõcserélõ = magasabb hatásfok Az alumínium-szilícium öntvénybõl készült primer hõcserélõ köré zománcozott szekunder hõcserélõt építettünk. Ennek legfôbb elônyei: megóvja a az égésteret a felesleges túlmelegedéstõl, minimálisra csökkenti a sugárzó hõbõl származó energiaveszteséget, a füstcsövet hûtve visszanyeri a füstgázokkal távozó hõ egy részét. A legnagyobbak bennünket szolgálnak Állításaink õszinteségét mi sem bizonyítja jobban, hogy mint az, hogy a Robert Bosch Kft. irodaházában is Radostar készülékek mûködnek. A mintegy 60 átlagos családi ház méretének megfelelõ épületet fûtõ radiátorok ellátásáról mindössze 3 db ERE 900 típusú, 225,6 kw összteljesítményû kazán gondoskodik. A kazáncsoport 6 egységét a tényleges hõigénytõl függõen kaszkádvezérlés kapcsolja lépcsõzetesen. Ez a mûszaki megoldás és a körültekintõen megválasztott alapanyagok a tartósan magas teljesítmény és a gazdaságos üzemelés mellett hosszú élettartamot is biztosítanak. Típus ERE-200 ERE-240 ERE-300 ERE-350 ERE-900 Névleges teljesítmény 22,8 kw 27,2 kw 33 kw 39,1 kw 75,2 kw 11
