1 ÉPÜLETGÉPÉSZETI MUNKARÉSZ GYŐR VÁROS ÚJ SPORTKOMPLEXUMA ENGEDÉLYEZÉSI TERVDOKUMENTÁCIÓJÁHOZ Épületgépész tervező: Perfect-Plan Bt Érd, Fűzfa utca 78. Vörös Tamás Felelős tervező G-T, TE, FH, FL,

2 Perfect-Plan Bt. Székhely: H-2030 Érd, Fűzfa utca 78. Tel.: Tel.: Iroda: H-1094 Budapest, Balázs Béla u web: Fájl: HU2014_53_ _Eyof_Gyor_gepesz_Engterv_muleiras_PP.doc ÉPÜLETGÉPÉSZET TARTALOMJEGYZÉK H-9025 GYŐR, BERCSÉNYI LIGET GYŐR VÁROS ÚJ SPORTKOMPLEXUMA ÉPÍTÉSI ENGEDÉLYEZÉSI TERVTERVDOKUMENTÁCIÓJÁHOZ KONCEPCIÓ ISMERTETÉSE Méretezési külső légállapotok VÍZELLÁTÁS Közmű ellátás, szolgáltatás Épület teljes hálózati vízigénye: Vízmérés Melegvíz készítés Víztechnikai berendezések Vízvezetékek anyaga, elhelyezése Berendezési tárgyak és kifolyók Kiegészítő munkák Falitűzcsap hálózat Szennyvíz elvezetés Lefolyócsatornák elhelyezése Lefolyócsatornák anyaga Kiegészítő munkák Csapadékvíz elvezetés Kiegészítő munkák GÁZELLÁTÁS Tervezett gázkészülékek, gázfogyasztásuk Gázmérés, nyomásszabályozás Kazánház gázellátása Égéstermék elvezetés Kazánház légellátása, vészszellőztetés Kondenzvíz elvezetés Fogyasztói vezetékek HŐELLÁTÁS A hőellátás célja Tervezett primer hőfokok Tervezett szekunder hőfokok Fűtési rendszer hidraulikai szabályozása Fűtési rendszer szabályozása Fűtési csőhálózat november hó

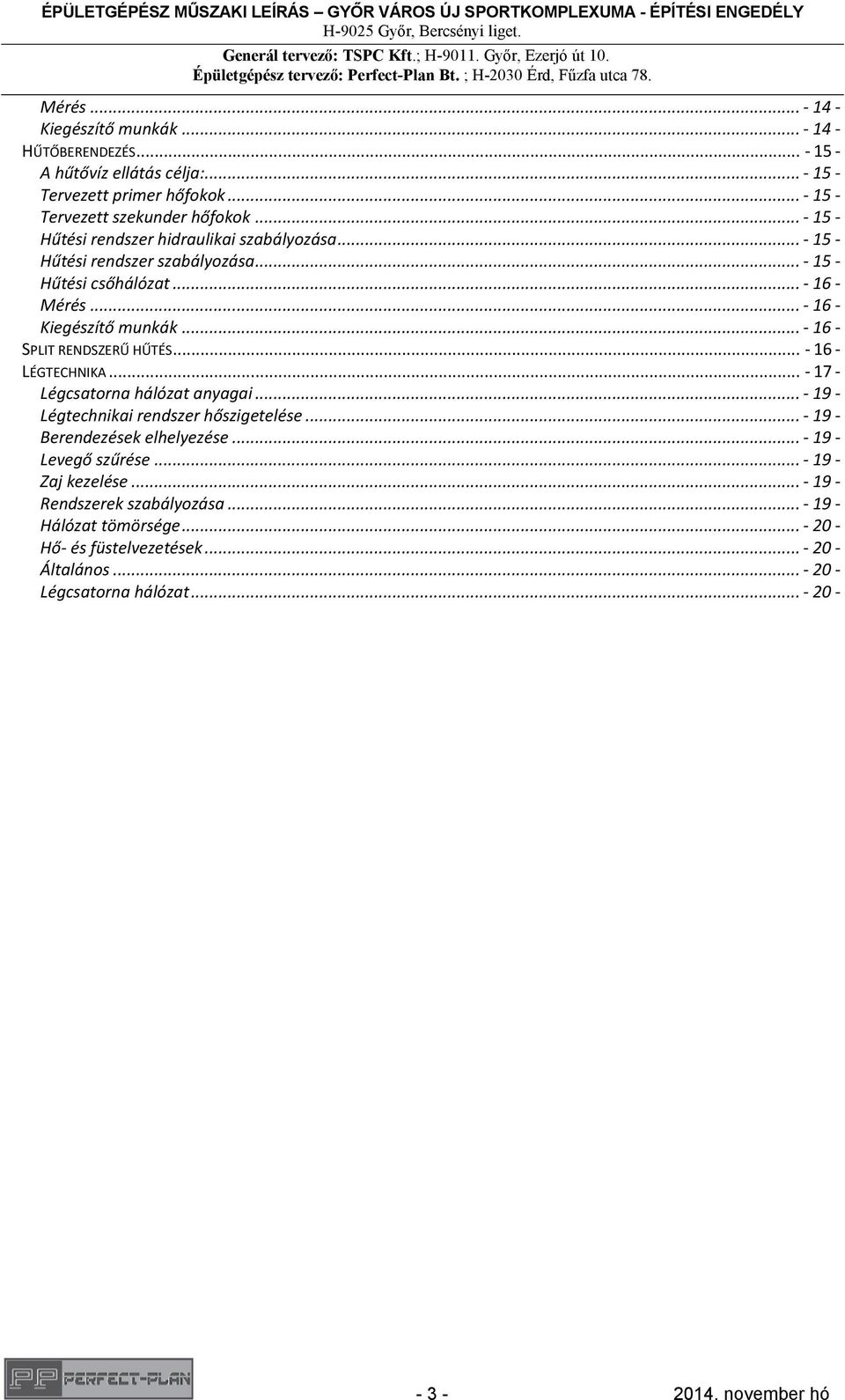

3 Mérés Kiegészítő munkák HŰTŐBERENDEZÉS A hűtővíz ellátás célja: Tervezett primer hőfokok Tervezett szekunder hőfokok Hűtési rendszer hidraulikai szabályozása Hűtési rendszer szabályozása Hűtési csőhálózat Mérés Kiegészítő munkák SPLIT RENDSZERŰ HŰTÉS LÉGTECHNIKA Légcsatorna hálózat anyagai Légtechnikai rendszer hőszigetelése Berendezések elhelyezése Levegő szűrése Zaj kezelése Rendszerek szabályozása Hálózat tömörsége Hő- és füstelvezetések Általános Légcsatorna hálózat november hó

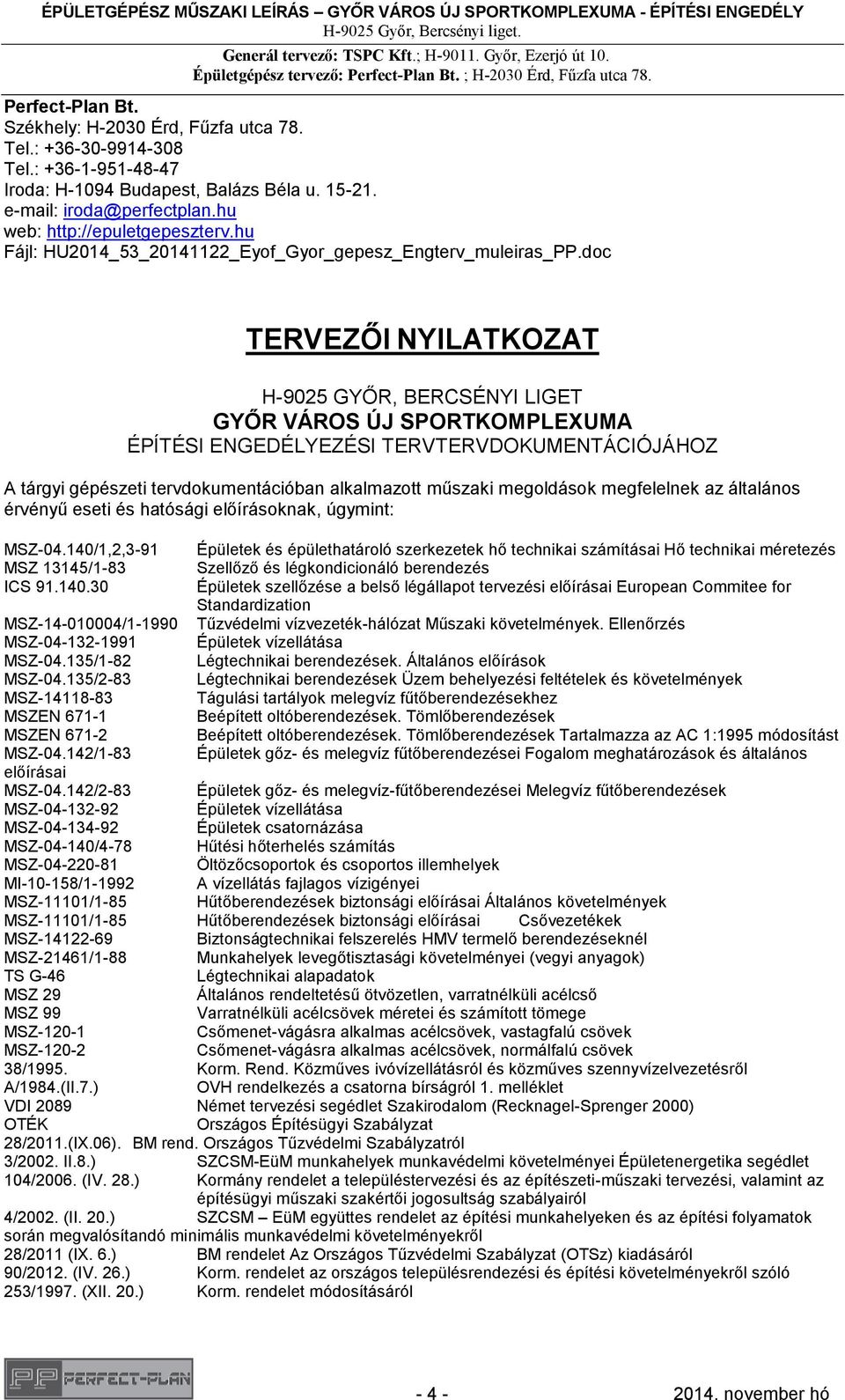

4 Perfect-Plan Bt. Székhely: H-2030 Érd, Fűzfa utca 78. Tel.: Tel.: Iroda: H-1094 Budapest, Balázs Béla u web: Fájl: HU2014_53_ _Eyof_Gyor_gepesz_Engterv_muleiras_PP.doc TERVEZŐI NYILATKOZAT H-9025 GYŐR, BERCSÉNYI LIGET GYŐR VÁROS ÚJ SPORTKOMPLEXUMA ÉPÍTÉSI ENGEDÉLYEZÉSI TERVTERVDOKUMENTÁCIÓJÁHOZ A tárgyi gépészeti tervdokumentációban alkalmazott műszaki megoldások megfelelnek az általános érvényű eseti és hatósági előírásoknak, úgymint: MSZ /1,2,3-91 Épületek és épülethatároló szerkezetek hő technikai számításai Hő technikai méretezés MSZ 13145/1-83 Szellőző és légkondicionáló berendezés ICS Épületek szellőzése a belső légállapot tervezési előírásai European Commitee for Standardization MSZ / Tűzvédelmi vízvezeték-hálózat Műszaki követelmények. Ellenőrzés MSZ Épületek vízellátása MSZ /1-82 Légtechnikai berendezések. Általános előírások MSZ /2-83 Légtechnikai berendezések Üzem behelyezési feltételek és követelmények MSZ Tágulási tartályok melegvíz fűtőberendezésekhez MSZEN Beépített oltóberendezések. Tömlőberendezések MSZEN Beépített oltóberendezések. Tömlőberendezések Tartalmazza az AC 1:1995 módosítást MSZ /1-83 Épületek gőz- és melegvíz fűtőberendezései Fogalom meghatározások és általános előírásai MSZ /2-83 Épületek gőz- és melegvíz-fűtőberendezései Melegvíz fűtőberendezések MSZ Épületek vízellátása MSZ Épületek csatornázása MSZ /4-78 Hűtési hőterhelés számítás MSZ Öltözőcsoportok és csoportos illemhelyek MI / A vízellátás fajlagos vízigényei MSZ-11101/1-85 Hűtőberendezések biztonsági előírásai Általános követelmények MSZ-11101/1-85 Hűtőberendezések biztonsági előírásai Csővezetékek MSZ Biztonságtechnikai felszerelés HMV termelő berendezéseknél MSZ-21461/1-88 Munkahelyek levegőtisztasági követelményei (vegyi anyagok) TS G-46 Légtechnikai alapadatok MSZ 29 Általános rendeltetésű ötvözetlen, varratnélküli acélcső MSZ 99 Varratnélküli acélcsövek méretei és számított tömege MSZ Csőmenet-vágásra alkalmas acélcsövek, vastagfalú csövek MSZ Csőmenet-vágásra alkalmas acélcsövek, normálfalú csövek 38/1995. Korm. Rend. Közműves ivóvízellátásról és közműves szennyvízelvezetésről A/1984.(II.7.) OVH rendelkezés a csatorna bírságról 1. melléklet VDI 2089 Német tervezési segédlet Szakirodalom (Recknagel-Sprenger 2000) OTÉK Országos Építésügyi Szabályzat 28/2011.(IX.06). BM rend. Országos Tűzvédelmi Szabályzatról 3/2002. II.8.) SZCSM-EüM munkahelyek munkavédelmi követelményei Épületenergetika segédlet 104/2006. (IV. 28.) Kormány rendelet a településtervezési és az építészeti-műszaki tervezési, valamint az építésügyi műszaki szakértői jogosultság szabályairól 4/2002. (II. 20.) SZCSM EüM együttes rendelet az építési munkahelyeken és az építési folyamatok során megvalósítandó minimális munkavédelmi követelményekről 28/2011 (IX. 6.) BM rendelet Az Országos Tűzvédelmi Szabályzat (OTSz) kiadásáról 90/2012. (IV. 26.) Korm. rendelet az országos településrendezési és építési követelményekről szóló 253/1997. (XII. 20.) Korm. rendelet módosításáról november hó

5 37/2007. (XII.13.) ÖTM rendelet az építésügyi hatósági eljárásokról, valamint a telekalakítási és az építészeti-műszaki dokumentációk tartalmáról 40/2012. (VIII. 13.) BM rendelet a 7/2006. (V.24.) TNM rendelet módosításáról, az épületek energetikai jellemzőinek meghatározásáról évi XL. Törvény a földgázellátásról 19/2009. (I. 30.) Korm. rendelet a földgázellátásról szóló évi XL. törvény rendelkezéseinek végrehajtásáról A GÁZ CSATLAKOZÓ VEZETÉKEK ÉS FOGYASZTÓI BERENDEZÉSEK LÉTESÍTÉSI ÉS ÜZEMELTETÉSI MŰSZAKI-BIZTONSÁGI SZABÁLYZATA (2008. évi kiadás) Lezárva: december 3. (GMBSZ) MSZ EN , Gázellátó rendszerek. Legfeljebb 16 bar üzemi nyomású csővezetékek. MSZ EN Gázellátó rendszerek. Acélcsövek hegesztése. Műszaki követelmények. MSZ EN ,2 Égéstermék elvezető berendezések. Hő-, és áramlástechnikai méretezés 1. és 2. rész MSZ 845:2010 Égéstermék-elvezető berendezések tervezése, kivitelezése és ellenőrzése Akusztikai rendeletek, szabványok MSZ 18151/1-82 Imissziós zajterhelések 27/2008. (XII.3.) KvVM-EüM együttes rendelet és 284/2007. (X.29) Kormányrendelet A létesítés során a munkavédelmi követelmények érvényre juttatása a létesítésben közreműködők feladata, amelynek teljesítésében együtt kell működniük. Alulírott gépész tervező nyilatkozom, hogy a létesítmény tervezése, kivitelezése, használatba vétele és üzemeltetése a munkavédelemre vonatkozó szabályokban meghatározott, ezek hiányában a tudományos, technikai színvonal mellett elvárható követelmények megtartásával történhet. Az kiviteli tervdokumentáció készítése során munkavédelmi koordinátor megbízására nem volt szükség. Alulírott gépész tervező nyilatkozom, hogy a létesítmény tervezése során a vonatkozó tűzvédelmi előírásokat betartottam. Budapest, november 22. Vörös Tamás épületgépész felelős tervező GT Szedlacsek József épületgépész tervező GT november hó

6 Perfect-Plan Bt. Székhely: H-2030 Érd, Fűzfa utca 78. Tel.: Tel.: Iroda: H-1094 Budapest, Balázs Béla u web: Fájl: HU2014_53_ _Eyof_Gyor_gepesz_Engterv_muleiras_PP.doc ÉPÜLETGÉPÉSZETI MŰSZAKI LEÍRÁS H-9025 GYŐR, BERCSÉNYI LIGET GYŐR VÁROS ÚJ SPORTKOMPLEXUMA ÉPÍTÉSI ENGEDÉLYEZÉSI TERVTERVDOKUMENTÁCIÓJÁHOZ Általános adatok: Építtető neve: Győr Projekt Kft. Építtető címe: 9024 Győr, Orgona u. 10. Építés helye: 9025 Győr, Bercsényi liget Építés tárgya: Győr város új sportkomplexuma Tervfajta: Építési engedélyezési terv november hó

7 Koncepció ismertetése Tervezési feladatunk zöldmezős beruházásként egy több épületből álló sportközpont megtervezése. A gépészeti rendszerek kialakításnál legfontosabb szerepet játszik a belső légállapot biztosítása, a bent tartózkodók maximális komfort érzetének, és az épületszerkezetek károsodás mentességének biztosítása. Mindemellett fő szempont az energetikailag hatásos működés, az üzemeltetési költség alacsonyan tartása és nem utolsó sorban a környezetre gyakorolt hatások minimálisra csökkentése. Alábbiakban részletesen tárgyaljuk a beruházás gépészeti rendszerekkel szemben támasztott alapvető igényeit, és ismertetjük a tervezett kialakításokat. Méretezési külső légállapotok Télen: -13 C, 95 % relatív nedvesség Nyáron: +35 C, 40 % relatív nedvesség Épületszerkezetekkel szemben támasztott páradiffúzióval kapcsolatos számításokhoz az előírt - 2 C, 90% relatív nedvesség tartalmat vettük figyelembe. A légátbocsátás számításához 5 m/s szélsebesség a mértékadó értékkel számoltunk. Az épülethatároló szerkezetek belső felületén a hőmérséklet mindig a belső levegő harmatponti hőmérséklete felett kell legyen. A belső levegő és határoló felület között megengedhető hőfokkülönbség falak és üvegezett felületek (súlyozott átlaga): 2,5 C padlónál: 2,5 C Fontos szempont, hogy az épülethatároló szerkezetek belsejében a páravándorlás következtében ne jöjjön létre káros lecsapódás. Vízellátás A vízellátás tervezése az MSZ /1991. sz. szabvány, Épületek vízellátása és mellékletében felsorolt a tárggyal kapcsolatos más állami szabványok, mint a vízellátás fajlagos vízigényei MSZ /1 szabvány. A Tűzvédelem vízigénye a 28/2011(IX.6) BM rendelet alapján került meghatározásra. Az épület vízellátása, kontrollált vízfelhasználása kiemelt fontosságú, ezért víztakarékos rendszereket terveztünk megvalósítani. A komfort megtartása mellett a felhasználás minimálisra csökkentése előtérbe helyezi a víztakarékos fogyasztók, mint például nyomógombos zuhanyok, infrás csaptelepek, és takarékos perlátorok (légkeveréses) beépítését. Közmű ellátás, szolgáltatás A létesítmény hálózati ivóvíz ellátása a Pannon Víz Zrt. elvi nyilatkozata értelmében az utcai közmű vezetékről biztosítható. A mindenkori ivóvíz igényeket az utcai közműhálózatról szolgáljuk ki. Vízellátás célja: fogyasztói vízszolgáltatás - épület vizes blokkjaihoz - oltóvíz hálózat egyéb: - takarítás, pótvíz fűtési és hűtési rendszerbe A telekhatáron belüli külső hálózatról épületenkénti beállásokat tervezünk, főelzáróval (szakaszolhatóság, ürítés) és visszamosható ivóvízszűrővel. Épület teljes hálózati vízigénye: A tervezett épület várható ivóvíz igénye: közönség, nézők száma: 2100 fő x 10 l/fő/nap 21.0 m3/d sportolók: 310 fő x 50l/fő/nap 15.5 m3/d takarítás: 25000m2 x 0.1 l/nap 2.5 m3/d kiszolgáló személyzet: 40 fő x 50 l/fő,nap 2.0 m3/d irodai dolgozók: 140 fő x 20 l/fő,nap 2.8 m3/d A fentiek alapján az épületek ivóvíz igénye: 43,8 m 3 /d november hó

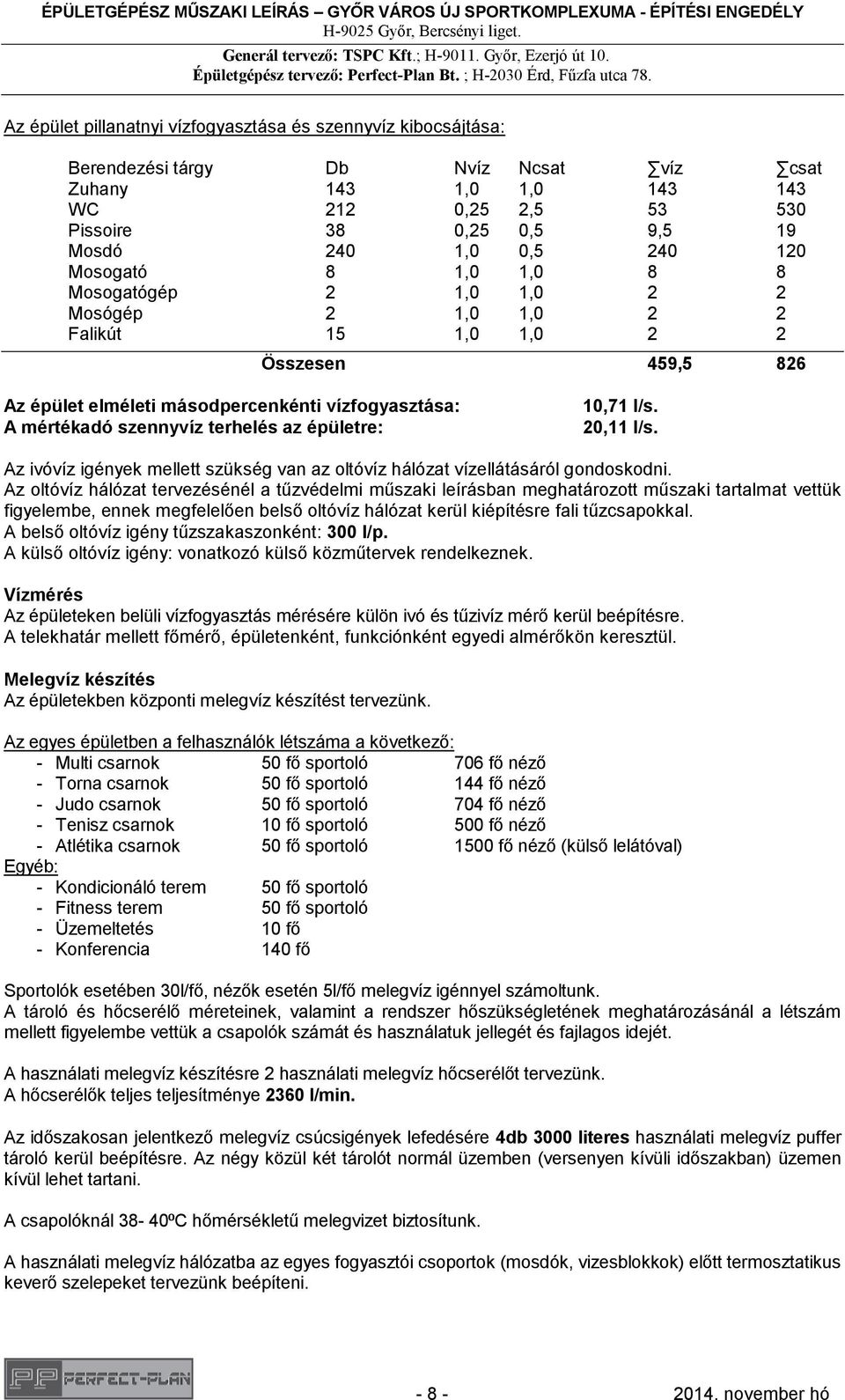

8 Az épület pillanatnyi vízfogyasztása és szennyvíz kibocsájtása: Berendezési tárgy Db Nvíz Ncsat víz csat Zuhany 143 1,0 1, WC 212 0,25 2, Pissoire 38 0,25 0,5 9,5 19 Mosdó 240 1,0 0, Mosogató 8 1,0 1,0 8 8 Mosogatógép 2 1,0 1,0 2 2 Mosógép 2 1,0 1,0 2 2 Falikút 15 1,0 1,0 2 2 Összesen 459,5 826 Az épület elméleti másodpercenkénti vízfogyasztása: A mértékadó szennyvíz terhelés az épületre: 10,71 l/s. 20,11 l/s. Az ivóvíz igények mellett szükség van az oltóvíz hálózat vízellátásáról gondoskodni. Az oltóvíz hálózat tervezésénél a tűzvédelmi műszaki leírásban meghatározott műszaki tartalmat vettük figyelembe, ennek megfelelően belső oltóvíz hálózat kerül kiépítésre fali tűzcsapokkal. A belső oltóvíz igény tűzszakaszonként: 300 l/p. A külső oltóvíz igény: vonatkozó külső közműtervek rendelkeznek. Vízmérés Az épületeken belüli vízfogyasztás mérésére külön ivó és tűzivíz mérő kerül beépítésre. A telekhatár mellett főmérő, épületenként, funkciónként egyedi almérőkön keresztül. Melegvíz készítés Az épületekben központi melegvíz készítést tervezünk. Az egyes épületben a felhasználók létszáma a következő: - Multi csarnok 50 fő sportoló 706 fő néző - Torna csarnok 50 fő sportoló 144 fő néző - Judo csarnok 50 fő sportoló 704 fő néző - Tenisz csarnok 10 fő sportoló 500 fő néző - Atlétika csarnok 50 fő sportoló 1500 fő néző (külső lelátóval) Egyéb: - Kondicionáló terem 50 fő sportoló - Fitness terem 50 fő sportoló - Üzemeltetés 10 fő - Konferencia 140 fő Sportolók esetében 30l/fő, nézők esetén 5l/fő melegvíz igénnyel számoltunk. A tároló és hőcserélő méreteinek, valamint a rendszer hőszükségletének meghatározásánál a létszám mellett figyelembe vettük a csapolók számát és használatuk jellegét és fajlagos idejét. A használati melegvíz készítésre 2 használati melegvíz hőcserélőt tervezünk. A hőcserélők teljes teljesítménye 2360 l/min. Az időszakosan jelentkező melegvíz csúcsigények lefedésére 4db 3000 literes használati melegvíz puffer tároló kerül beépítésre. Az négy közül két tárolót normál üzemben (versenyen kívüli időszakban) üzemen kívül lehet tartani. A csapolóknál 38-40⁰C hőmérsékletű melegvizet biztosítunk. A használati melegvíz hálózatba az egyes fogyasztói csoportok (mosdók, vizesblokkok) előtt termosztatikus keverő szelepeket tervezünk beépíteni november hó

9 A melegvíz hálózatot keringtető vezetékekkel és keringtető szivattyúval tartjuk az előírt hőfokon, melynek szabályozására motoros, épületfelügyeletre kötött Danfoss MTVC (vagy vele egyenértékű) szelepeket kell beépíteni. A HMV rendszer legionella fertőzésveszély megakadályozására, heti két alakalommal 65 C fölé fűtjük fel a teljes melegvíz hálózatot, mely üzemszüneti időben valósul meg. A cirkulációs szabályozó szelepek ebben az esetben az épületfelügyelet által vezérelve nyitott állapotban vannak. A forrázás veszély elkerülése érdekében a fent említett termosztatikus keverőszelepeket építünk be a HMV rendszerbe. Víztechnikai berendezések A készülékek hosszú távú megbízható működésének biztosítása érdekében épületenként központi ivóvíz szűrőt, és vízlágyítót építünk be. A szűrőt az épületekbe történő beállást követően gépészeti helyiségben helyezzük el. Vízszűrőt a vízbeállás követően, az ivó- és tűzivíz hálózat szétválasztása után, az ivóvíz oldalra kell beépíteni. Ide kerül elhelyezésre egy motoros pillangó szelep, mely a tűzjelző berendezéssel van összekötve. Ha a tűzjelző jelez, a motoros szelep zárja az ivóvíz hálózatot, a tűz esetén elégő műanyag vezetéken történő nyomásveszteség megakadályozása miatt. A fűtési és hűtési hálózatot vízlágyítón keresztül kell feltölteni és a későbbi utántöltést is ezen keresztül lehetséges. Vízvezetékek anyaga, elhelyezése A vízvezetékek anyagainak kiválasztásánál figyelembe vettük a hosszú élettartamot, és kivitelezési idő minimálisra csökkentését. Épületen belül komfort ellátást szolgáló vezetékek: Wavin Future K1 típusú többrétegű, alumínium betétes típusú műanyag ivóvíz csővezeték préselt kötésekkel szerelt ivóvíz csővezeték Épületen belül tűzvédelmi ellátást szolgáló vezetékek: horganyzott acélcső, (MSZ 120/2) keményforrasztással szerelt ivóvíz csővezeték. A hideg és melegvíz vezetékeket mindenhol méretezett, optimalizált vastagságú hőszigeteléssel látjuk el. A hőszigetelések különböző típusúak és vastagságúak, általánosságban elmondható, hogy az alábbi szigeteléseket tervezzük. A szerelőaknában, álmennyezetben a vezetékeket 30mm vastagságban alufóliára kasírozott Rockwool hőszigeteléssel látjuk el, a falhoronyba szerelt vezetékeket 13mm vastag TUBOLIT DG szigeteléssel szerelendő. Gépházakban, gépészeti terekben szerelt vezetékeket 50mm vastagságban alufóliára kasírozott Rockwool, a kültéri gépészeti területen szerelt vezetékeket 50mm vastagságban alufóliára kasírozott Rockwool hőszigeteléssel és elektromos kísérő fűtéssel látjuk el. A Tornacsarnok és az Atlétikai csarnok közötti földi vezetékszakasz Wavin Superflex típusú (P6/95 C), előszigetelt többrétegű műanyag csővezetékből kell kiépíteni. Berendezési tárgyak és kifolyók Csaptelepek, kifolyók, egyéb víztechnikai fogyasztók kiválasztásánál kiemelten fontos szerepet kap az alacsony fogyasztás, és könnyű takaríthatóság, hogy a felhasznált víz és vegyszerek minimálisra csökkenthetők legyenek. Félporcelán fajanszok (mosdó, WC, pissoir), acéllemez zománcozott falikutak, minden vízvételi hely energiatakarékos infrás, vagy nyomógombos kivitelű, víztakarékos perlátorral felszerelt csapolók. Kiegészítő munkák Fal- és födémátvezetéseknél légzáró tömített csőhüvelyek elhelyezése. Az épület tűzszakasz határán áthaladó vezetékeknél tűzgátló falátvezetés, illetve tűzgátló mandzsetta beépítése szükséges, a tűzszakasz határ tűzállóságával megegyező tűzállóság tömítéssel. Falitűzcsap hálózat Fali tűzcsapszekrényeket tervezünk az építész terveken jelölt helyeken. Csatlakozó méretük 2, a tűzcsapok szerelési magassága 1,5 m a padlótól. A tűzcsapszekrényeket a szabványos szerelvényekkel (1db 30m merevtömlővel) kell felszerelni. A tűzivíz vezetékek anyaga horganyzott acél vezeték, mely vezetékeket alap, és fedő mázolással kell ellátni. A hőszigetelt vezetékeket a szabvány szerinti szín jelöléssel kell ellátni. A belső tűzivíz hálózat vízigénye 300l/perc (150 l/perc/tűzcsap, 2 tűzcsap egyidejűség) november hó

10 A fenti mennyiséghez a merev tömlős tűzcsapon 6bar dinamikus nyomást kell biztosítani, ezért tűzivíz nyomásfokozót tervezünk beépíteni. A nyomásfokozó az egész komplexum tűzivíz ellátását biztosítja. A berendezés automatikus üzemű és vízhiány biztosítóval szerelt. Szennyvíz elvezetés A keletkező a szennyvizeket új bekötésen keresztül az utcai közműcsatorna fogadni tudja. Az épületen belül elválasztott szenny- és csapadékvíz hálózat készül. Keletkező kommunális szennyvíz mennyisége: 43,8 m 3 /nap A berendezési tárgyak megegyeznek a "Vízellátás" fejezetben leírtakkal, továbbá, padlóösszefolyók. A padlóösszefolyók a WC és öltöző blokkokban és takarítószer helyiségekben, valamint a gépházakban kerülnek elhelyezésre. Minden berendezési tárgy bűzelzáró szifonnal készül. Lefolyócsatornák elhelyezése Vasalt lemez alatti vezetékek szerelése az MSZ /1991. kívánalmainak megfelelő kialakítással (Wavin (polietilén) lefolyócsövek hegesztett kötésekkel). A bekötő-, ág-, és ejtőcsövek, padlóban, szerelő aknákban, falban szerelve. Lefolyócsatornák anyaga - átm. 100 mm méretig P1/PVC, PP, PE - átm. 400 mm méretig KG-PVC, PE A szennyvíz ejtő vezetékek PEHD hangszigetelt lefolyócsövek hegesztett idomos kötésekkel az aljzat lemezbe szerelt vezetékek PE lefolyócsövek hegesztett idomos kötésekkel. A csatornázás tervezése az MSZ /1991. szabvány szerint történik. A vezeték hálózatba a szükséges helyeken tisztító idomok beépítését tervezzük. A kivitelezés során beépítésre kerülő tisztító idomokon keresztül, a csatornák tisztíthatósága biztosított. Kiegészítő munkák Fal- és födémátvezetéseknél légzáró tömített csőhüvelyek elhelyezése. Az épület tűzszakasz határán áthaladó vezetékeknél tűzgátló falátvezetés, illetve tűzgátló mandzsetta beépítése szükséges, a tűzszakasz határ tűzállóságával megegyező tűzállóság tömítéssel. Csapadékvíz elvezetés Az épület tetőfelületéről távozó csapadékvizet gravitációsan vezetjük a közcsatornába, külső közműtervek alapján. (Az épület előzetesen számolt tetőfelülete: 15880m2) A létesítmény várható csapadékvíz terhelése: 275,8 l/s (2 éves gyakoriság, 10 perc zápor intenzitással számolva: 193 l/s,ha) Az épület tetőfelületéről távozó csapadékvíz Wavin QuickStream (vagy vele egyenértékű) vákuumos esővíz elvezető rendszeren keresztül kerül elvezetése. Az alapvezeték hálózat az épület mennyezete alatt lejtés nélkül szerelendő. Anyaga PE-HD hegesztett kötésekkel. A vezetékek függesztése gumibetétes HILTI csőbilincsekkel történik, mely csőbilincsek a tetőre függesztett HILTI rögzítő sínre csatlakoznak. A vezetékszakaszok hőtágulásából eredő hosszváltozást fix és csúszó megfogásokkal, valamint hosszútokok alkalmazásával kell kompenzálni. A függőleges ejtővezetéket követően a csapadékvíz az épület falán lép ki, mely ponttól kezdve 1% lejtéssel szerelendő a vezeték a külső közműterv szerinti csapadék-aknáig. Ennek az épületen kívüli vezetékszakasznak az anyaga PVC KG, földárokban szerelve, külső közműterv szerint. A külső gravitációs vezetékszakasz keresztmetszetének a vákuumos rendszerhez képest legalább 1,5 szeresnek kell lennie. Kiegészítő munkák A vezetékek épületszerkezeten történő átvezetéseknél (fal- és födémátvezetések) légzáró tömített csőhüvelyeket, lezárásokat alkalmazunk. Az épület tűzszakasz határain áthaladó vezetékeknél a szerkezettel megegyező tűz állóságú falátvezetést, illetve tűz gátló mandzsetta beépítését irányozzuk elő. Az épületen belüli vezetékszakaszokat párazáró hőszigeteléssel látjuk el az esetleges nem kívánatos kondenzáció elkerülése végett november hó

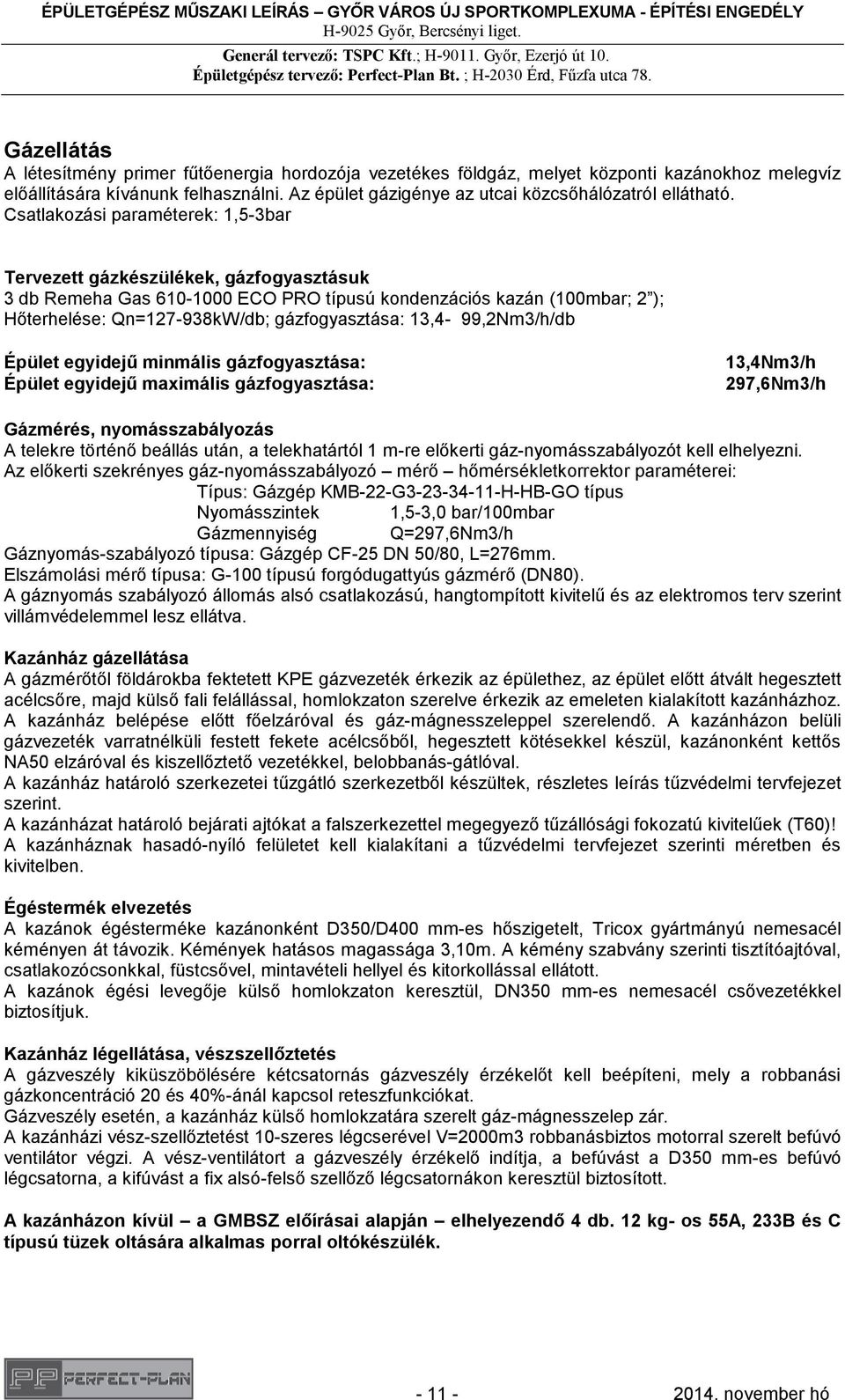

11 Gázellátás A létesítmény primer fűtőenergia hordozója vezetékes földgáz, melyet központi kazánokhoz melegvíz előállítására kívánunk felhasználni. Az épület gázigénye az utcai közcsőhálózatról ellátható. Csatlakozási paraméterek: 1,5-3bar Tervezett gázkészülékek, gázfogyasztásuk 3 db Remeha Gas ECO PRO típusú kondenzációs kazán (100mbar; 2 ); Hőterhelése: Qn= kW/db; gázfogyasztása: 13,4-99,2Nm3/h/db Épület egyidejű minmális gázfogyasztása: Épület egyidejű maximális gázfogyasztása: 13,4Nm3/h 297,6Nm3/h Gázmérés, nyomásszabályozás A telekre történő beállás után, a telekhatártól 1 m-re előkerti gáz-nyomásszabályozót kell elhelyezni. Az előkerti szekrényes gáz-nyomásszabályozó mérő hőmérsékletkorrektor paraméterei: Típus: Gázgép KMB-22-G H-HB-GO típus Nyomásszintek 1,5-3,0 bar/100mbar Gázmennyiség Q=297,6Nm3/h Gáznyomás-szabályozó típusa: Gázgép CF-25 DN 50/80, L=276mm. Elszámolási mérő típusa: G-100 típusú forgódugattyús gázmérő (DN80). A gáznyomás szabályozó állomás alsó csatlakozású, hangtompított kivitelű és az elektromos terv szerint villámvédelemmel lesz ellátva. Kazánház gázellátása A gázmérőtől földárokba fektetett KPE gázvezeték érkezik az épülethez, az épület előtt átvált hegesztett acélcsőre, majd külső fali felállással, homlokzaton szerelve érkezik az emeleten kialakított kazánházhoz. A kazánház belépése előtt főelzáróval és gáz-mágnesszeleppel szerelendő. A kazánházon belüli gázvezeték varratnélküli festett fekete acélcsőből, hegesztett kötésekkel készül, kazánonként kettős NA50 elzáróval és kiszellőztető vezetékkel, belobbanás-gátlóval. A kazánház határoló szerkezetei tűzgátló szerkezetből készültek, részletes leírás tűzvédelmi tervfejezet szerint. A kazánházat határoló bejárati ajtókat a falszerkezettel megegyező tűzállósági fokozatú kivitelűek (T60)! A kazánháznak hasadó-nyíló felületet kell kialakítani a tűzvédelmi tervfejezet szerinti méretben és kivitelben. Égéstermék elvezetés A kazánok égésterméke kazánonként D350/D400 mm-es hőszigetelt, Tricox gyártmányú nemesacél kéményen át távozik. Kémények hatásos magassága 3,10m. A kémény szabvány szerinti tisztítóajtóval, csatlakozócsonkkal, füstcsővel, mintavételi hellyel és kitorkollással ellátott. A kazánok égési levegője külső homlokzaton keresztül, DN350 mm-es nemesacél csővezetékkel biztosítjuk. Kazánház légellátása, vészszellőztetés A gázveszély kiküszöbölésére kétcsatornás gázveszély érzékelőt kell beépíteni, mely a robbanási gázkoncentráció 20 és 40%-ánál kapcsol reteszfunkciókat. Gázveszély esetén, a kazánház külső homlokzatára szerelt gáz-mágnesszelep zár. A kazánházi vész-szellőztetést 10-szeres légcserével V=2000m3 robbanásbiztos motorral szerelt befúvó ventilátor végzi. A vész-ventilátort a gázveszély érzékelő indítja, a befúvást a D350 mm-es befúvó légcsatorna, a kifúvást a fix alsó-felső szellőző légcsatornákon keresztül biztosított. A kazánházon kívül a GMBSZ előírásai alapján elhelyezendő 4 db. 12 kg- os 55A, 233B és C típusú tüzek oltására alkalmas porral oltókészülék november hó

12 Kondenzvíz elvezetés A Remeha Gas ECO PRO típusú kondenzációs kazánokon keletkező kondenzvizet, csatornahálózatra történő bekötése előtt, kazánonként 1-1 db, gyári savsemlegesítő berendezést kell beépíteni. Fogyasztói vezetékek A fogyasztói vezetékek PE80/G SDR11 KPE és MSZ EN :1999 szerinti L 245 NB minőségű acélból készült varratnélküli acélcsövek, MSZ EN szerinti méretekkel. Hőellátás A gépészeti rendszerek kialakításánál energia hatékony alacsony hőfokra méretezett elemeket terveztük kialakítani. Figyelembe vettünk gazdasági, üzemeltetési, és környezetkímélő szempontokat, melyek alapján jutottunk el az alábbiakban ismertetett kialakításokig. Az alapvető hőenergiát az épület komplexum központi részén elhelyezett tetőtéri kazánházból, kondenzációs kazánokkal biztosítjuk. Átmeneti időszakban, külső hőmérséklet függvényében, az alacsonyobb fűtővíz előállításra szétválasztott rendszerű, levegő-víz üzemű hőszivattyút is tervezünk beépíteni. A kazánok és hőszivattyúk léptetésének a meghatározása az energia (földgáz/elektromos áram) bekerülési értékének függvényében történik. Átmeneti időszakban is üzemelnek kazánok, amik magasabb vízhőmérsékletű fűtővizet biztosítanak a használati melegvíz előállításához. Nyári időszakban a betervezett hűtőgépek kondenzátor hőjének egy részét a HMV ellátás előfűtésére kívánjuk felhasználni. Az épületek hőellátását a komplexum központi részén (Torna- és Multicsarnok) elhelyezett tetőtéri kazánházából biztosítjuk. A hőellátás célja Fűtővíz szolgáltatás: 1. központi fűtésre (fan-coil berendezésekhez, légfüggönyökhöz, padlófűtésre) 2. légtechnikai berendezésekben friss levegő felfűtésére 3. használati melegvíz készítésre Az épületek hőszükséglete a számítások alapján: 1. épület konvekciós hőigénye: 300,0 kw 2. légfűtő kaloriferek hőszükséglete: (légkezelők, hővisszanyerés részbeni figyelembe vételével) 1100,0kW 3. légfüggönyök: 300,0 kw 4. Használati melegvíz készítés (külön hőcserélővel): 1200,0 kw Fentiek alapján az épület egyidejű hőigénye: Az épületek egyidejű hőigénye (95%-os egyidejűséggel): 2900,0 kw 2755,0 kw A betervezett kazánteljesítmények: - 3 db kondenzációs kazán (Remeha Gas ECO PRO) 922 kw/db A betervezett kazánok teljesítménye összesen: 2766 kw A betervezett hőszivattyúk fűtési teljesítménye: 2 db levegő-víz üzemű hőszivattyú 446 kw/db - beltéri berendezés típusa: ATC Manta A HP T.380.P4.D.J10 típus - kültéri berendezés típusa: ATC TEAM MATE HP 410 STD.T 250 típus A betervezett hőszivattyúk fűtési teljesítménye összesen +7C külső hőmérsékletnél: 892 kw november hó

13 A betervezett folyadékhűtők kondenzátor hőjének teljesítménye HMV előfűtésre: 2 db folyadékhűtő egység (ATC PYXIS 500 P6 T VT4 típus) 175 kw/db A betervezett hőszivattyúk kondenzátor hőjének teljesítménye HMV előfűtésre: 2 db hőszivattyú beltéri egység (ATC Manta A HP T.380.P4.D.J10 típus) 134 kw/db A betervezett hőszivattyúk hővisszanyerőinek teljesítménye összesen (nyáron): 618 kw A tervezett fűtési hálózat kétcsöves, szivattyús meleg vízfűtés, melyet a kazánokhoz (Remeha Rematic típus), illetve a hőszivattyúkhoz (épületfelügyelet) tartozó gyári automatikák vezérelnek a hozzájuk tartozó kiegészítő modulokkal és érzékelőkkel. Melegvíz termelés a központi kazánházban elhelyezett, 2 db egyenként 600kW teljesítményű külső hőcserélővel fűtött, 4 db 3000 literes (Austria- VT3000FFM típus) tároló térfogatú melegvíz tárolóval történik. Az épület komplexum kialakításából adódóan a központi kazánházon kívül három darab kiegészítő hőközpontot tervezünk kiépíteni: - Atlétikai centrumban (Lelátó épület); - Teniszcsarnok; - Judo csarnokban. Az alközpontokban hidraulikai leválasztás után, külön szivattyúkkal biztosítjuk a fűtési melegvizet a hőfogyasztó csoportoknak (légkezelők, fan-coil- és légfüggöny berendezések, padlófűtési körök). A folyadékhűtők kondenzátor hőhasznosításának fűtési rendszerét glikol-víz keverékkel (35%) töltjük fel, amit hőcserélővel leválasztunk mielőtt csatlakoztatjuk fűtési rendszerhez. A hőszivattyú téli-nyári üzemű berendezés, a beltéri egység fűtővizzel van feltöltve, ezért a hűtési rendszerhez való csatlakoztatása hőcserélővel történik, mert a hűtési rendszer glikol-víz keverékkel (35%) van feltöltve. Tervezett primer hőfokok A kazánok optimális működéséhez és a kondenzációs energia felhasználáshoz elengedhetetlen a viszonylag alacsony előremenő vízhőfok, ezért a méretezési hőfoklépcső 60/40 C (HMV készítésnél 70/50 C). Átmeneti időszakban a hőszivattyúk biztosítják az épület komplexum hőenergia igényét. A hőszivattyú energiafelhasználása alacsony előremenő vízhőfok előállításánál kevesebb, mint a kazánoké, ezért a méretezési hőfoklépcső 45/30 C. A beépített kazánok és hőszivattyúk időjárás függvényében állítják elő a fűtési meleg vizet. A folyadékhűtők és hőszivattyúk kondenzátor hőhasznosításának méretezési hőfoklépcsője 45/30 C. Tervezett szekunder hőfokok Alapvetően négy fő fogyasztói csoportot különböztetünk meg vízhőfok szempontjából: - Az első fűtési energiát igénylő csoport a légkezelők fűtési hőcserélői. A minél hatékonyabb, energiahatékonyabb felhasználás érdekében a légkezelők kaloriferjeit alacsony hőmérsékletre méretezzük 60/40 C, így a hőtermelők minden rendelkezésre álló energiáját hasznosítani tudjuk. - A második egység a kiszolgáló helyiségekben lévő fan-coil berendezéseknek 55/35 C hőfokú fűtővizet biztosítunk. - A harmadik csoportban a (szociális helyiségekben, padló sülyeszték nélküli csarnokokban) kialakított padlófűtési rendszerhez 42/34 C hőfokú fűtővizet biztosítunk. - A negyedik egység a használati melegvíz készítés, ami 70/50 C-os fűtővízzel állítja elő a kívánt 60 C melegvíz hőfokot (heti két alakalommal 65 C). Fűtési rendszer hidraulikai szabályozása A rendszerbe épített gazdaságosan üzemelő hő termelők, hő hasznosítók mellett nagy szerepet játszik az energia hatékony működésben, a rendszer életben tartására fordított szivattyúzási energia minimálisra csökkentése. Ezért a fűtési rendszert két részre osztottuk hidraulikai szempontból. A primer oldalon a kazánok működésekor állandó víztérfogatot keringtetünk hidraulikai váltóig. A szekunder november hó

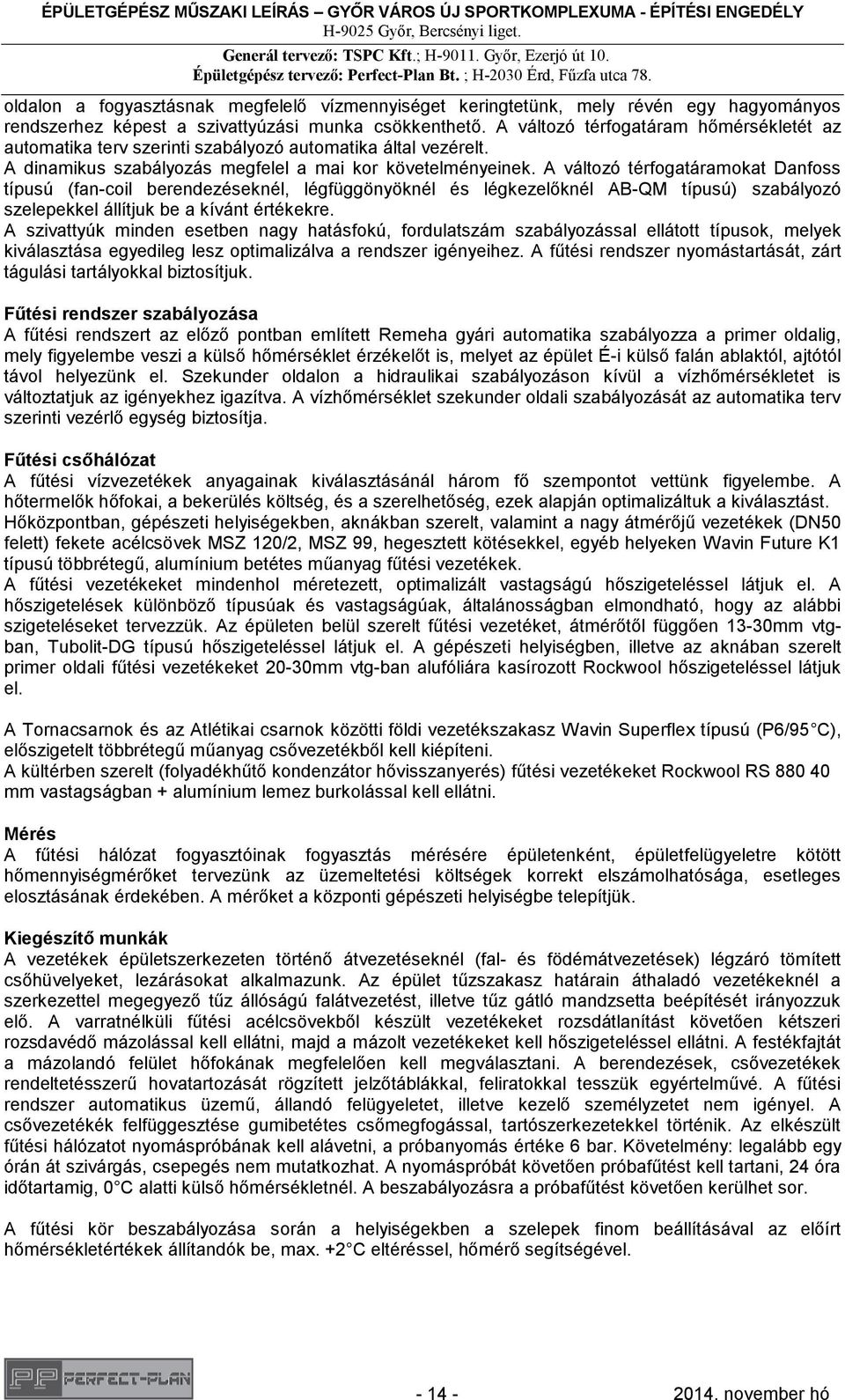

14 oldalon a fogyasztásnak megfelelő vízmennyiséget keringtetünk, mely révén egy hagyományos rendszerhez képest a szivattyúzási munka csökkenthető. A változó térfogatáram hőmérsékletét az automatika terv szerinti szabályozó automatika által vezérelt. A dinamikus szabályozás megfelel a mai kor követelményeinek. A változó térfogatáramokat Danfoss típusú (fan-coil berendezéseknél, légfüggönyöknél és légkezelőknél AB-QM típusú) szabályozó szelepekkel állítjuk be a kívánt értékekre. A szivattyúk minden esetben nagy hatásfokú, fordulatszám szabályozással ellátott típusok, melyek kiválasztása egyedileg lesz optimalizálva a rendszer igényeihez. A fűtési rendszer nyomástartását, zárt tágulási tartályokkal biztosítjuk. Fűtési rendszer szabályozása A fűtési rendszert az előző pontban említett Remeha gyári automatika szabályozza a primer oldalig, mely figyelembe veszi a külső hőmérséklet érzékelőt is, melyet az épület É-i külső falán ablaktól, ajtótól távol helyezünk el. Szekunder oldalon a hidraulikai szabályozáson kívül a vízhőmérsékletet is változtatjuk az igényekhez igazítva. A vízhőmérséklet szekunder oldali szabályozását az automatika terv szerinti vezérlő egység biztosítja. Fűtési csőhálózat A fűtési vízvezetékek anyagainak kiválasztásánál három fő szempontot vettünk figyelembe. A hőtermelők hőfokai, a bekerülés költség, és a szerelhetőség, ezek alapján optimalizáltuk a kiválasztást. Hőközpontban, gépészeti helyiségekben, aknákban szerelt, valamint a nagy átmérőjű vezetékek (DN50 felett) fekete acélcsövek MSZ 120/2, MSZ 99, hegesztett kötésekkel, egyéb helyeken Wavin Future K1 típusú többrétegű, alumínium betétes műanyag fűtési vezetékek. A fűtési vezetékeket mindenhol méretezett, optimalizált vastagságú hőszigeteléssel látjuk el. A hőszigetelések különböző típusúak és vastagságúak, általánosságban elmondható, hogy az alábbi szigeteléseket tervezzük. Az épületen belül szerelt fűtési vezetéket, átmérőtől függően 13-30mm vtgban, Tubolit-DG típusú hőszigeteléssel látjuk el. A gépészeti helyiségben, illetve az aknában szerelt primer oldali fűtési vezetékeket 20-30mm vtg-ban alufóliára kasírozott Rockwool hőszigeteléssel látjuk el. A Tornacsarnok és az Atlétikai csarnok közötti földi vezetékszakasz Wavin Superflex típusú (P6/95 C), előszigetelt többrétegű műanyag csővezetékből kell kiépíteni. A kültérben szerelt (folyadékhűtő kondenzátor hővisszanyerés) fűtési vezetékeket Rockwool RS mm vastagságban + alumínium lemez burkolással kell ellátni. Mérés A fűtési hálózat fogyasztóinak fogyasztás mérésére épületenként, épületfelügyeletre kötött hőmennyiségmérőket tervezünk az üzemeltetési költségek korrekt elszámolhatósága, esetleges elosztásának érdekében. A mérőket a központi gépészeti helyiségbe telepítjük. Kiegészítő munkák A vezetékek épületszerkezeten történő átvezetéseknél (fal- és födémátvezetések) légzáró tömített csőhüvelyeket, lezárásokat alkalmazunk. Az épület tűzszakasz határain áthaladó vezetékeknél a szerkezettel megegyező tűz állóságú falátvezetést, illetve tűz gátló mandzsetta beépítését irányozzuk elő. A varratnélküli fűtési acélcsövekből készült vezetékeket rozsdátlanítást követően kétszeri rozsdavédő mázolással kell ellátni, majd a mázolt vezetékeket kell hőszigeteléssel ellátni. A festékfajtát a mázolandó felület hőfokának megfelelően kell megválasztani. A berendezések, csővezetékek rendeltetésszerű hovatartozását rögzített jelzőtáblákkal, feliratokkal tesszük egyértelművé. A fűtési rendszer automatikus üzemű, állandó felügyeletet, illetve kezelő személyzetet nem igényel. A csővezetékék felfüggesztése gumibetétes csőmegfogással, tartószerkezetekkel történik. Az elkészült fűtési hálózatot nyomáspróbának kell alávetni, a próbanyomás értéke 6 bar. Követelmény: legalább egy órán át szivárgás, csepegés nem mutatkozhat. A nyomáspróbát követően próbafűtést kell tartani, 24 óra időtartamig, 0 C alatti külső hőmérsékletnél. A beszabályozásra a próbafűtést követően kerülhet sor. A fűtési kör beszabályozása során a helyiségekben a szelepek finom beállításával az előírt hőmérsékletértékek állítandók be, max. +2 C eltéréssel, hőmérő segítségével november hó

15 A folyadékhűtők kondenzátor hőhasznosításának fűtési rendszerét glikol-víz keverékkel (35%) kell feltölteni. Hűtőberendezés Az épület komplexum hűtési energiájának biztosítására 2db szétválasztott rendszerű, levegő-víz üzemű hőszivattyút és 2db kompakt folyadékhűtőt tervezünk beépíteni. A kompakt folyadékhűtőket és a levegő-víz üzemű hőszivattyú kültéri egységeit a Torna- és Multicsarnok épületek közötti gépészeti udvarra telepítjük. A hőszivattyú beltéri egységeit a gépészeti udvar alatti gépházban lesznek elhelyezve. A várható nyári hőterhelések +35 C 40%-os külső méretezési légállapot esetén az alábbiak szerint alakulnak. A hűtővíz ellátás célja: Hűtőenergia szolgáltatás: 1. légtechnikai berendezésekhez, levegő hűtésére 2. fan-coil berendezésekhez A hűtési igények a számítások alapján a következő: 1. Légkezelők kalorifereinek hűtési igénye: 1557,0 kw 2. fan-coil berendezések igénye: 230,0 kw Az egyidejű hűtési igény: 1787,0 kw Az épület nyári csúcsigény hűtési teljesítményének fedezésére 2 db ATC PYXIS 500 P6 T VT4 típusú, vízhűtéses kompakt folyadékhűtőt (Qh=508 kw egység teljesítménnyel), és 2db ATC Manta A HP T.380.P4. DJ10 típusú hőszivattyút (Qh=389 kw egység teljesítménnyel) tervezünk beépíteni. A hőszivattyúk, és folyadékhűtő gépek összes hűtő teljesítménye: 1794,0 kw A hűtési rendszer szivattyús, zárt tágulási tartállyal, puffer tartállyal, osztó-gyűjtőre csatlakoztatva kerül kialakításra. A léghűtéses kompakt folyadékhűtő berendezések zajszigetelő burkolattal ellátott egységek, automatikusan üzemelnek, állandó hőmérsékletű (9/15 C) hűtővízzel. A szétválasztott rendszerű levegő-víz üzemű hőszivattyú automatikus üzemmel, állandó hőmérsékletű (nyáron: 9/15 C; télen: 45/30 C) hűtővízzel, téli-nyári üzemmel, fagyvédelemmel ellátott kivitelben kerülnek beépítésre. A hűtési rendszert glikol-víz keverékkel (35%) töltjük fel. Tervezett primer hőfokok A berendezések nyári méretezési állapotban 9/15 C hőfoklépcsővel üzemelnek, de a gazdaságosabb üzem elérése érdekében az előremenő hőmérséklet kismértékben emelésre kerülhet. Tervezett szekunder hőfokok A tervezett szekunder oldali fan-coil berendezéseknek és légkezelők hűtési hőcserélőinek igényelt hőfoképcsője nyári üzemben 9/15 C. Hűtési rendszer hidraulikai szabályozása A primer oldalon állandó térfogatáramú rendszert tervezünk. A szekunder oldalon a pillanatnyi igényeknek megfelelő vízmennyiséget cirkuláltatjuk, frekvenciaváltó szivattyúk beépítésével. A dinamikus szabályozás megfelel a mai kor követelményeinek. A változó térfogatáramokat Danfoss AB-QM típusú nyomáskülönbség szabályozó szelepekkel állítjuk be a kívánt értékekre. A szivattyúk minden esetben nagy hatásfokú, fordulatszám szabályozással ellátott WILO típusok, melyek kiválasztása egyedileg lesz optimalizálva a rendszer igényeihez. Hűtési rendszer szabályozása A hűtési rendszer primer oldali szabályozását a berendezések gyári vezérlője, míg a szekunder oldali szabályozását az épületfelügyeleti terv szerinti vezérlő egység biztosítja. Fan-coil készülékek egyedi illetve csoportos helyiségenkénti szabályozással, falra szerelt termosztáttal, vagy álmennyezetbe szerelt termosztáttal és kihelyezett, falra szerelt hőmérésklet érzékelővel történik november hó

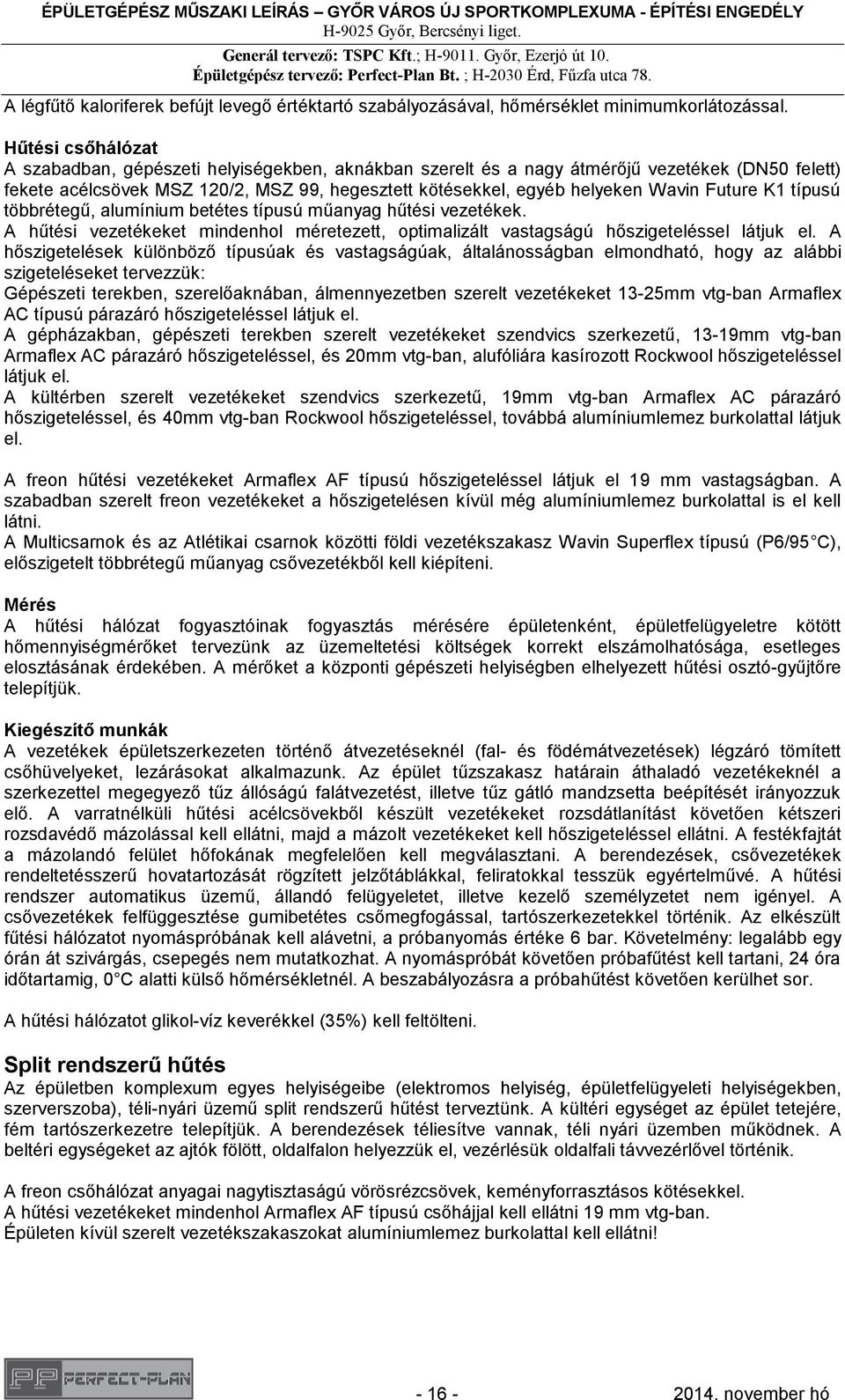

16 A légfűtő kaloriferek befújt levegő értéktartó szabályozásával, hőmérséklet minimumkorlátozással. Hűtési csőhálózat A szabadban, gépészeti helyiségekben, aknákban szerelt és a nagy átmérőjű vezetékek (DN50 felett) fekete acélcsövek MSZ 120/2, MSZ 99, hegesztett kötésekkel, egyéb helyeken Wavin Future K1 típusú többrétegű, alumínium betétes típusú műanyag hűtési vezetékek. A hűtési vezetékeket mindenhol méretezett, optimalizált vastagságú hőszigeteléssel látjuk el. A hőszigetelések különböző típusúak és vastagságúak, általánosságban elmondható, hogy az alábbi szigeteléseket tervezzük: Gépészeti terekben, szerelőaknában, álmennyezetben szerelt vezetékeket 13-25mm vtg-ban Armaflex AC típusú párazáró hőszigeteléssel látjuk el. A gépházakban, gépészeti terekben szerelt vezetékeket szendvics szerkezetű, 13-19mm vtg-ban Armaflex AC párazáró hőszigeteléssel, és 20mm vtg-ban, alufóliára kasírozott Rockwool hőszigeteléssel látjuk el. A kültérben szerelt vezetékeket szendvics szerkezetű, 19mm vtg-ban Armaflex AC párazáró hőszigeteléssel, és 40mm vtg-ban Rockwool hőszigeteléssel, továbbá alumíniumlemez burkolattal látjuk el. A freon hűtési vezetékeket Armaflex AF típusú hőszigeteléssel látjuk el 19 mm vastagságban. A szabadban szerelt freon vezetékeket a hőszigetelésen kívül még alumíniumlemez burkolattal is el kell látni. A Multicsarnok és az Atlétikai csarnok közötti földi vezetékszakasz Wavin Superflex típusú (P6/95 C), előszigetelt többrétegű műanyag csővezetékből kell kiépíteni. Mérés A hűtési hálózat fogyasztóinak fogyasztás mérésére épületenként, épületfelügyeletre kötött hőmennyiségmérőket tervezünk az üzemeltetési költségek korrekt elszámolhatósága, esetleges elosztásának érdekében. A mérőket a központi gépészeti helyiségben elhelyezett hűtési osztó-gyűjtőre telepítjük. Kiegészítő munkák A vezetékek épületszerkezeten történő átvezetéseknél (fal- és födémátvezetések) légzáró tömített csőhüvelyeket, lezárásokat alkalmazunk. Az épület tűzszakasz határain áthaladó vezetékeknél a szerkezettel megegyező tűz állóságú falátvezetést, illetve tűz gátló mandzsetta beépítését irányozzuk elő. A varratnélküli hűtési acélcsövekből készült vezetékeket rozsdátlanítást követően kétszeri rozsdavédő mázolással kell ellátni, majd a mázolt vezetékeket kell hőszigeteléssel ellátni. A festékfajtát a mázolandó felület hőfokának megfelelően kell megválasztani. A berendezések, csővezetékek rendeltetésszerű hovatartozását rögzített jelzőtáblákkal, feliratokkal tesszük egyértelművé. A hűtési rendszer automatikus üzemű, állandó felügyeletet, illetve kezelő személyzetet nem igényel. A csővezetékek felfüggesztése gumibetétes csőmegfogással, tartószerkezetekkel történik. Az elkészült fűtési hálózatot nyomáspróbának kell alávetni, a próbanyomás értéke 6 bar. Követelmény: legalább egy órán át szivárgás, csepegés nem mutatkozhat. A nyomáspróbát követően próbafűtést kell tartani, 24 óra időtartamig, 0 C alatti külső hőmérsékletnél. A beszabályozásra a próbahűtést követően kerülhet sor. A hűtési hálózatot glikol-víz keverékkel (35%) kell feltölteni. Split rendszerű hűtés Az épületben komplexum egyes helyiségeibe (elektromos helyiség, épületfelügyeleti helyiségekben, szerverszoba), téli-nyári üzemű split rendszerű hűtést terveztünk. A kültéri egységet az épület tetejére, fém tartószerkezetre telepítjük. A berendezések téliesítve vannak, téli nyári üzemben működnek. A beltéri egységeket az ajtók fölött, oldalfalon helyezzük el, vezérlésük oldalfali távvezérlővel történik. A freon csőhálózat anyagai nagytisztaságú vörösrézcsövek, keményforrasztásos kötésekkel. A hűtési vezetékeket mindenhol Armaflex AF típusú csőhájjal kell ellátni 19 mm vtg-ban. Épületen kívül szerelt vezetékszakaszokat alumíniumlemez burkolattal kell ellátni! november hó

17 Légtechnika Az épület légtechnikai rendszereit a munkahelyekre vonatkozó egészségügyi előírások, szabványok figyelembevételével terveztük. A légtechnikai rendszerek kialakításánál a külső levegő paramétereit az alábbi értékekkel vettük figyelembe: Télen: tk = -13 C k = 95% Nyáron: tk = +35 C h = 40% A helyiségekben előírt légállapotok, belső léghőmérsékletek értékeit a mellékelt helyiséglista tartalmazza. Kiemelve a csarnok jellegű helyiségekben a következők: Télen: Ti=18 C Nyáron: Ti=26 C A kiszolgáló területeken a következők: Télen: Ti=18-24 C Nyáron: Ti=24-26 C A tervezett légtechnikai rendszerek külső légállapottól és belső légterheléstől függően % frisslevegővel üzemelnek. A rendszerekbe keresztáramú lemezes hővisszanyerőket és visszakeverő egységeket építünk be. Hőterhelések számításánál Win-watt program és az MSZ /4-78 szerint jártunk el. A légtechnikai rendszerek légkezelő központjai gépházakban, gépészeti udvarokba lesznek elhelyezve. Akusztikai okok miatt a gépészeti kivezetések akusztikus, szerkezetekkel vannak körülvéve. A friss és kidobott levegő keveredésének megakadályozása céljából a légkezelőket úgy helyezzük el, hogy a beszívó, és kifúvó csonkok jól elkülönítve legyenek. Az épület szellőztetését a belső terek igényeinek megfelelően mesterséges szellőzési rendszerekkel oldjuk meg. A különböző funkciójú épületrészeket, helyiségeket csoportosan összefogva szellőztetjük. Megrendelői kérésre a Judo és a Multi csarnok küzdő és lelátó terének légkezelő berendezéseibe párátlanító funkciót is tervezünk beépíteni. Szellőzőtető berendezések az alábbiak szerinti paraméterekre lesznek méretezve, melyeket épületenként sorolunk fel: Judo csarnok: 1. LKJ01/A Judo lelátó tér légkezelő berendezés, szárító funkcióval (1db) a. párátlanítóval b. szállított levegő mennyisége egységenként (be/el): / m3/h c. légnyomásérték: 600Pa d. befújt légállapot télen/nyáron: 21 C / 18 C 2. LKJ01/B Judo küzdőtér légkezelő berendezés, szárító funkcióval (1db) a. párátlanítóval b. szállított levegő mennyisége egységenként (be/el): / m3/h c. légnyomásérték: 600Pa d. befújt légállapot télen/nyáron: 21 C / 18 C 3. LKJ02 Judo WC blokk légkezelő berendezés (1db) a. szállított levegő mennyisége egységenként (be/el): 7.000/7.000 m3/h c. befújt légállapot télen/nyáron: 24 C / 26 C 4. LKJ04 Judo közösségi terek, irodák légkezelő berendezés (1db) a. szállított levegő mennyisége egységenként (be/el): 4.000/4.000 m3/h c. befújt légállapot télen/nyáron: 24 C / 20 C 5. LKJ05 Aerobic termek légkezelő berendezés (1db) a. szállított levegő mennyisége egységenként (be/el): / m3/h c. befújt légállapot télen/nyáron: 21 C / 19 C Tenisz csarnok: 1. LKT01 Tenisz WC blokk légkezelő berendezés (1db) a. szállított levegő mennyisége egységenként (be/el): 3.800/3.800 m3/h november hó

18 c. befújt légállapot télen/nyáron: 24 C / 26 C 2. LKT02 Tenisz közösségi terek, irodák légkezelő berendezés (1db) a. szállított levegő mennyisége egységenként (be/el): 2.800/2.800 m3/h c. befújt légállapot télen/nyáron: 24 C / 20 C 3. LKT03/A Tenisz csarnok I. légkezelő berendezés (1db) a. szállított levegő mennyisége egységenként (be/el): / m3/h b. légnyomásérték: 600Pa c. befújt légállapot télen/nyáron: 23 C / 18 C 4. LKT03/B Tenisz csarnok II. légkezelő berendezés (1db) a. szállított levegő mennyisége egységenként (be/el): / m3/h b. légnyomásérték: 600Pa c. befújt légállapot télen/nyáron: 23 C / 18 C Előcsarnok: 1. LKE01/A Előcsarnok I. légkezelő berendezés (1db) a. szállított levegő mennyisége egységenként (be/el): / m3/h b. légnyomásérték: 600Pa c. befújt légállapot télen/nyáron: 22 C / 18 C 2. LKE01/B Előcsarnok I. légkezelő berendezés (1db) a. szállított levegő mennyisége egységenként (be/el): / m3/h b. légnyomásérték: 600Pa c. befújt légállapot télen/nyáron: 22 C / 18 C Sport (Multi) csarnok: 1. LKS01 Sportcsarnok WC blokk légkezelő berendezés (1db) a. szállított levegő mennyisége egységenként (be/el): 7.900/7.900 m3/h c. befújt légállapot télen/nyáron: 24 C / 26 C 2. LKS02 Sportcsarnok közösségi terek légkezelő berendezés (1db) a. szállított levegő mennyisége egységenként (be/el): 3.200/3.200 m3/h c. befújt légállapot télen/nyáron: 24 C / 20 C 3. LKS03 Sportcsarnok konferencia termek légkezelő berendezés (1db) a. szállított levegő mennyisége egységenként (be/el): / m3/h b. légnyomásérték: 600Pa c. befújt légállapot télen/nyáron: 24 C / 18 C 4. LKS04/A Sportcsarnok lelátó légkezelő berendezés, szárító funkcióval (1db) a. szállított levegő mennyisége egységenként (be/el): / m3/h b. légnyomásérték: 600Pa c. befújt légállapot télen/nyáron: 21 C / 18 C 5. LKS04/B Sportcsarnok küzdőtér légkezelő berendezés, szárító funkcióval (1db) a. szállított levegő mennyisége egységenként (be/el): / m3/h b. légnyomásérték: 600Pa c. befújt légállapot télen/nyáron: 21 C / 18 C Szertorna csarnok: 1. LKSZ01 Szertorna csarnok WC blokk légkezelő berendezés (1db) a. szállított levegő mennyisége egységenként (be/el): 5.000/5.000 m3/h c. befújt légállapot télen/nyáron: 24 C / 26 C 2. LKSZ02 Szertorna csarnok közösségi terek, irodák légkezelő berendezés (1db) a. szállított levegő mennyisége egységenként (be/el): 6.500/6.500 m3/h c. befújt légállapot télen/nyáron: 24 C / 20 C 3. LKSZ03 Szertorna csarnok légkezelő berendezés (1db) a. szállított levegő mennyisége egységenként (be/el): / m3/h november hó

19 b. légnyomásérték: 600Pa c. befújt légállapot télen/nyáron: 20 C / 18 C Atlétikai centrum: 1. LKA01 Atlétikai centrum WC blokk légkezelő berendezés (1db) a. szállított levegő mennyisége egységenként (be/el): / m3/h c. befújt légállapot télen/nyáron: 24 C / 26 C 2. LKA02 Atlétikai centrum közösségi terek, irodák légkezelő berendezés (1db) a. szállított levegő mennyisége egységenként (be/el): 7.100/7.100 m3/h c. befújt légállapot télen/nyáron: 24 C / 20 C 3. LKSZ03 Atlétikai centrum futófolyosó légkezelő berendezés (1db) a. szállított levegő mennyisége egységenként (be/el): / m3/h b. légnyomásérték: 600Pa c. befújt légállapot télen/nyáron: 20 C / 18 C A berendezéseknél: 60/40 C fűtési és 9/15 C hűtési vízhőfokkal méretezünk. Légcsatorna hálózat anyagai Az épületben a négyszögletes csatornákat főként, helyszínen gyártott előszigetelt légtechnikai panelból tervezzük, míg az épületen kívül horganyzott acéllemez, vágásoknál utólagos felületkezeléssel ellátott alapanyagot használunk. A kör keresztmetszetű légtechnikai vezetékeknél vágásoknál utólagos felületkezeléssel ellátott horganyzott lemez, illetve hangcsillapító betétes hajlékony alumínium vezetéket használunk. A légcsatorna hálózatba megfelelő távolságokban tisztító ajtók lesznek beépítve. Légtechnikai rendszer hőszigetelése A nyitott szellőző gépházakban hőtechnikai és akusztikai okokból a légcsatornákat fokozott hőszigeteléssel látjuk el. Az épületen kívüli befúvó légcsatornák szendvics szigetelést kapnak, mely biztosítja a párazárást és a szállítandó levegő nemkívánatos veszteségeinek minimálisra csökkentését. A szigetelés 13mm Armaflex AF+ 80mm vastag alufóliára kasírozott Rockwool hőszigetelés kombinációjával valósul meg. Az épületen kívül elhelyezett elszívó légcsatornák 80mm vastag alufóliára kasírozott Rockwool hőszigetelést kapnak. Az épületben szerelt acél befúvó vezetékek szintén szendvics szigetelést kapnak mely 13mm Armaflex AF+ 20mm vastag alufóliára kasírozott Rockwool hőszigetelés kombinációját jelenti. Berendezések elhelyezése A klímablokkok alá rezgésszigetelő talpak helyezendők el. (pld: DCM rezgésszigetelő talpak) Mivel a légkezelők nagyrészt szabadtéren vannak elhelyezve, ezért statikus terv szerinti acél géptartókra a mindenkori hóhatár fölé tervezzük a telepítést. Levegő szűrése A rendszereknél egyfokozatú szűrést biztosítunk (G4-G7). Zaj kezelése A zajterhelés két csoportra osztható. Az egyik az épületen kívüli, a másik az épületen belüli. Az épületben bent tartózkodók komfort érzetét nagymértékben befolyásolja a környezeti zaj, ezért a légcsatorna hálózatba méretezett hangcsillapítókat tervezünk beépíteni, és az egyéb gépészeti berendezéseket alacsony zajszintűre választjuk. A másik fontos a környezetbe bocsátott zaj, ezért a légcsatornákba hangcsillapítókat tervezünk, és a gépészeti berendezéseket méretezett hangcsillapító fallal határoljuk el. Rendszerek szabályozása A fokozott energia hatékony működés érdekében a légtechnikai rendszereknél épületfelügyeletről működő frekvenciaváltós szabályozást tervezünk a belső igényekhez igazítva. A légtechnikai rendszerek szabályzását elektronikus szabályozók végzik. Nyitvatartási időn kívül a rendszerek csökkentett november hó

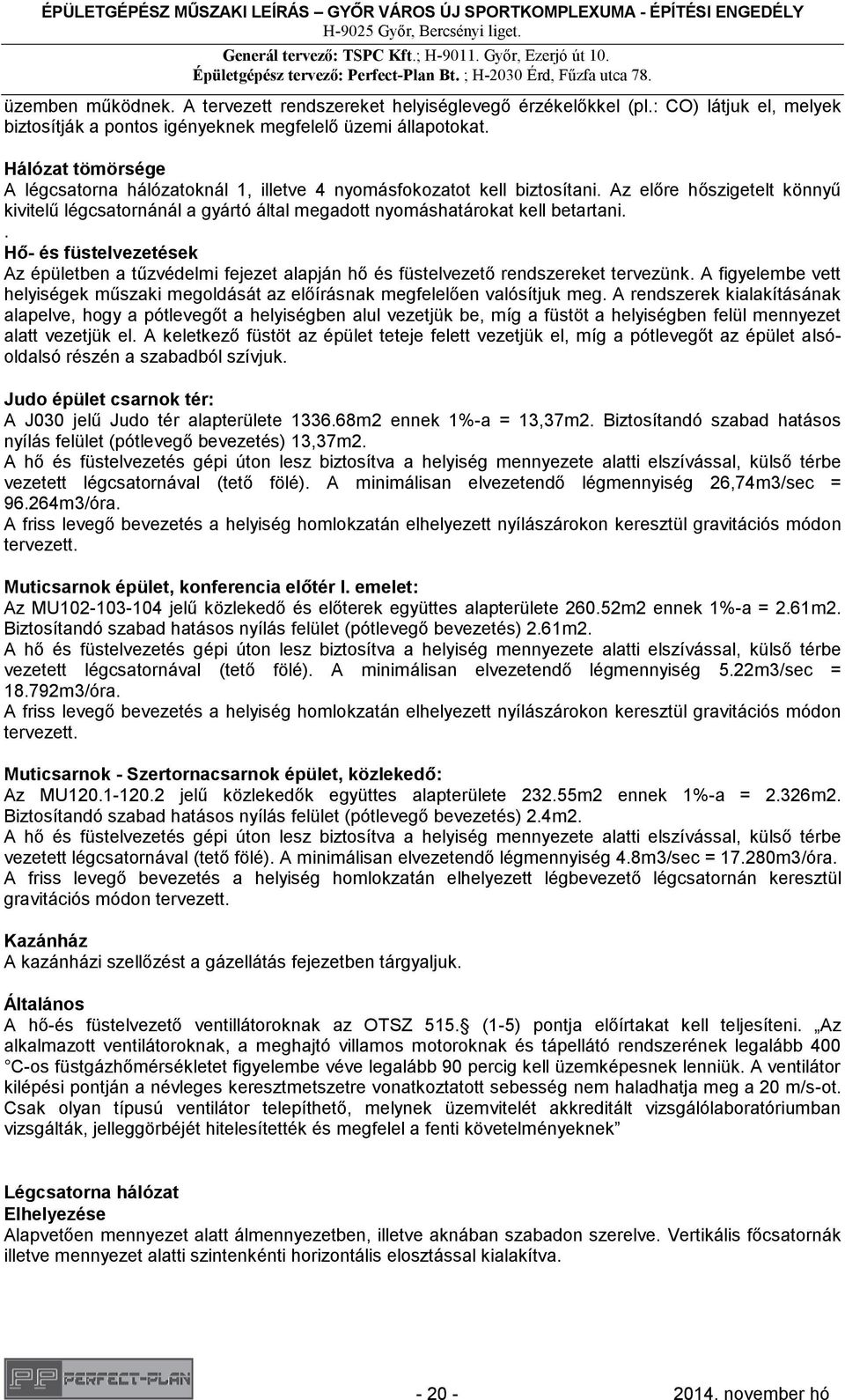

20 üzemben működnek. A tervezett rendszereket helyiséglevegő érzékelőkkel (pl.: CO) látjuk el, melyek biztosítják a pontos igényeknek megfelelő üzemi állapotokat. Hálózat tömörsége A légcsatorna hálózatoknál 1, illetve 4 nyomásfokozatot kell biztosítani. Az előre hőszigetelt könnyű kivitelű légcsatornánál a gyártó által megadott nyomáshatárokat kell betartani.. Hő- és füstelvezetések Az épületben a tűzvédelmi fejezet alapján hő és füstelvezető rendszereket tervezünk. A figyelembe vett helyiségek műszaki megoldását az előírásnak megfelelően valósítjuk meg. A rendszerek kialakításának alapelve, hogy a pótlevegőt a helyiségben alul vezetjük be, míg a füstöt a helyiségben felül mennyezet alatt vezetjük el. A keletkező füstöt az épület teteje felett vezetjük el, míg a pótlevegőt az épület alsóoldalsó részén a szabadból szívjuk. Judo épület csarnok tér: A J030 jelű Judo tér alapterülete m2 ennek 1%-a = 13,37m2. Biztosítandó szabad hatásos nyílás felület (pótlevegő bevezetés) 13,37m2. A hő és füstelvezetés gépi úton lesz biztosítva a helyiség mennyezete alatti elszívással, külső térbe vezetett légcsatornával (tető fölé). A minimálisan elvezetendő légmennyiség 26,74m3/sec = m3/óra. A friss levegő bevezetés a helyiség homlokzatán elhelyezett nyílászárokon keresztül gravitációs módon tervezett. Muticsarnok épület, konferencia előtér I. emelet: Az MU jelű közlekedő és előterek együttes alapterülete m2 ennek 1%-a = 2.61m2. Biztosítandó szabad hatásos nyílás felület (pótlevegő bevezetés) 2.61m2. A hő és füstelvezetés gépi úton lesz biztosítva a helyiség mennyezete alatti elszívással, külső térbe vezetett légcsatornával (tető fölé). A minimálisan elvezetendő légmennyiség 5.22m3/sec = m3/óra. A friss levegő bevezetés a helyiség homlokzatán elhelyezett nyílászárokon keresztül gravitációs módon tervezett. Muticsarnok - Szertornacsarnok épület, közlekedő: Az MU jelű közlekedők együttes alapterülete m2 ennek 1%-a = 2.326m2. Biztosítandó szabad hatásos nyílás felület (pótlevegő bevezetés) 2.4m2. A hő és füstelvezetés gépi úton lesz biztosítva a helyiség mennyezete alatti elszívással, külső térbe vezetett légcsatornával (tető fölé). A minimálisan elvezetendő légmennyiség 4.8m3/sec = m3/óra. A friss levegő bevezetés a helyiség homlokzatán elhelyezett légbevezető légcsatornán keresztül gravitációs módon tervezett. Kazánház A kazánházi szellőzést a gázellátás fejezetben tárgyaljuk. Általános A hő-és füstelvezető ventillátoroknak az OTSZ 515. (1-5) pontja előírtakat kell teljesíteni. Az alkalmazott ventilátoroknak, a meghajtó villamos motoroknak és tápellátó rendszerének legalább 400 C-os füstgázhőmérsékletet figyelembe véve legalább 90 percig kell üzemképesnek lenniük. A ventilátor kilépési pontján a névleges keresztmetszetre vonatkoztatott sebesség nem haladhatja meg a 20 m/s-ot. Csak olyan típusú ventilátor telepíthető, melynek üzemvitelét akkreditált vizsgálólaboratóriumban vizsgálták, jelleggörbéjét hitelesítették és megfelel a fenti követelményeknek Légcsatorna hálózat Elhelyezése Alapvetően mennyezet alatt álmennyezetben, illetve aknában szabadon szerelve. Vertikális főcsatornák illetve mennyezet alatti szintenkénti horizontális elosztással kialakítva november hó
