1 SZERELÉSI ÚTMUTATÓ a 3917/ Mer- Szakértői Állásfoglalás 3. rész: Kábelelhelyezés bilincseken ( ) alapján* magyarországi alkalmazásra 1 Megbízás leírása A DIN : alapján az integrált funkciótartással bíró kábelrendszerek vizsgálati eredményeinek adaptálása a vizsgálatban szereplőtől eltérő gyártó kábeltartó szerkezeteire akkor lehetséges, ha azokat a DIN : alapján Szabványos tartószerkezet -nek lehet minősíteni. Ennek a Szakértői Állásfoglalásnak a keretein belül az OBO Bettermann GmbH &Co., Menden vizsgált kábeltartó szerkezetének (Kábelelhelyezés bilincseken) konstrukciós ismertetőjegyei kerülnek összevetésre a DIN : ben foglalt Szabványos tartószerkezet konstrukciós ismertetőjegyeivel. A Szakértői Állásfoglalás az alább feltüntetett részekre tagolódik, amelyek mindegyike az építésfelügyeleti eljárás során az integrált funkciótartással bíró kábelrendszerre vonatkozó érvényes Általános Építésfelügyeleti Tanúsítvánnyal együtt használható rész: Kábelelhelyezés kábellétrán, - 2. rész: Kábelelhelyezés kábeltálcán, - 3. rész: Kábelelhelyezés bilincseken és - 4. rész: Kábelelhelyezés kábelhágcsón. Az i keltezésű 3917/ Mer- Szakértői Állásfoglalás a Kábelelhelyezés bilincseken kábeltartó szerkezetet tűzvédelmi szempontból DIN : alapján Szabványos tartószerkezet -nek minősíti. A Kábelelhelyezés kábellétrán, illetve -tálcán és Kábelelhelyezés kábelhágcsón kialakítására vonatkozó peremfeltételeket a Szakértői Állásfoglalás fentebb említett részei tartalmazzák. 2 Felhasznált dokumentáció A tűzvédelmi minősítés alapját azok a peremfeltételek adják, amelyeket a DIN : az integrált funkciótartással bíró kábelrendszerek tűzállósági osztályba történő besorolásához megad. Ezen túlmenőleg a minősítés az alábbi dokumentációkra alapozott: - Különböző vizsgálati tanúsítványok integrált funkciótartással bíró kábelrendszerek DIN : , DIN : , illetve DIN : alapján elvégzett tűzvédelmi vizsgálatáról, amelyek során az OBO Bettermann GmbH &Co., Menden tartószerkezetei felhasználásra kerültek, valamint - Táblázat az OBO Bettermann GmbH &Co., Menden vizsgált tartószerkezeteinek ismertetőjegyeiről, magába foglalva a (Kábelelhelyezés bilincseken) tartószerkezet 18 konstrukciós rajzát. *: A fordító megjegyzése. A fordításban a fordítás alapjául szolgáló dokumentáció aktualizálva jelenik meg, az időközben bekövetkezett módosításokat és kiegészítéseket figyelembe véve, de azokat külön nem jelölve!

2 3 A kábeltartó-szerkezet leírása összhangban a DIN : szabvánnyal Az állásfoglalás során a mendeni székhelyű OBO Bettermann GmbH & Co. épületszerkezethez erősített egyedi bilincses, illetve C-profilsínben rögzített kengyelbilincses és kábelvályús kábelelhelyezése kerül megvizsgálásra. Kábelek egyedi elhelyezése kengyelbilinccsel és kábelvályúval (Elhelyezés födémen, illetve oldalfalon, vízszintes nyomvonallal) A kábelek egyedi elhelyezése a födémen, ill. oldalfalon vízszintes nyomvonallal /M 1) kengyelbilinccsel és 2058/LW kábelvályúval ( a vályú hossza l=200 mm) 1268/SL vagy 2068 C-profilsínekben, illetve /UM 2) kengyelbilinccsel és 2058/LW kábelvályúval ( a vályú hossza l=200 mm) CPS4G vagy CPS5G C-profilsínekben 1) 2) Födémen 2056/M2 és 2056/M3 kengyelbilincsek is használhatók Födémen 2056/UM2 és 2056/UM3 kengyelbilincsek is használhatók történhet, a 600 mm rögzítési távolságban. A C-profilsínek rögzítése a födémhez, illetve oldalfalhoz M6-os acéldübelekkel történhet a=250 mm távolsággal. Az elhelyezési módra vonatkozó további konstrukciós sajátosságokat az 1-4. és mellékletek tartalmaznak. Egyedi elhelyezés kábelbilincsekkel, illetve kengyelbilincsekkel (Elhelyezés födémen, illetve oldalfalon, vízszintes nyomvonallal) A kábelek egyedi elhelyezése a födémen, ill. oldalfalon vízszintes nyomvonallal típusú kábelbilinccsel, típusú kábelbilinccsel, /M 1) kengyelbilinccsel 1268/SL vagy 2068 C-profilsínekben, illetve /UM 2) kengyelbilinccsel CPS4G vagy CPS5G C-profilsínekben 1) 2) Födémen 2056/M2 és 2056/M3 kengyelbilincsek is használhatók Födémen 2056/UM2 és 2056/UM3 kengyelbilincsek is használhatók történhet, a 300 mm rögzítési távolságban. A C-profilsínek rögzítése a födémhez, illetve oldalfalhoz M6-os acéldübelekkel történhet a=250 mm távolsággal. A kábelbilincsek rögzítése az épületszerkezethez ugyancsak M6 acéldübelekkel történhet. Egy kábelkengyel alá legfeljebb 3 kábel legfeljebb 25 mm egyedi átmérővel fogható be. Az elhelyezési módra vonatkozó további konstrukciós sajátosságokat az mellékletek tartalmaznak. *: A fordító megjegyzése. A fordításban a fordítás alapjául szolgáló dokumentáció aktualizálva jelenik meg, az időközben bekövetkezett módosításokat és kiegészítéseket figyelembe véve, de azokat külön nem jelölve!

3 Függőleges kábelhágcsók (függőleges nyomvonal) kialakítására vonatkozóan a 3917/ Szakértői Állásfoglalás útmutatása az irányadó. 4 A kábeltartó-szerkezetek értékelése Az 1. táblázat az értékelendő kábeltartó-szerkezetek lényeges kialakítási jellemzőit foglalja össze. A 3. bekezdésben ismertetett kábeltartó szerkezeteket a DIN : szerinti Szabványos tartószerkezet -nek kell tekinteni, ha az 1. táblázat 2. oszlopában feltüntetett peremfeltételek teljesülnek. Szerkezeti elem Az értékelendő szerkezet kialakítási jellemzői illetve értékei Gyártó: OBO Bettermann GmbH & Co., Menden Egyedi elhelyezés kengyelbilincsekkel és kábelvályúval (Födém- illetve vízszintes nyomvonalú oldalfali elhelyezés) Vályú hossza 200 mm C-profilsínek távolsága 600 mm Kábel szabad belógása 400 mm Egyedi elhelyezés egyedi bilincsekkel (Födém- illetve vízszintes és függőleges nyomvonalú oldalfali elhelyezés) A kábel- és kengyelbilincsek szélessége Ld és mellékleteket A kábel- és kengyelbilincsek távolsága 300 mm 1.Táblázat: Egyedi elhelyezések kialakítási jellemzőinek összefoglalása 5 Összefoglalás A 3. bekezdésben ismertetett kábeltartó-szerkezet felhasználásával kialakított integrált funkciótartással bíró kábelrendszer tűzvédelmi osztályozása csak elismert vizsgálóintézet által a kábelre kiadott érvényes általános építésfelügyeleti vizsgálati tanúsítvánnyal együtt lehetséges. Minden esetben meg kell győződni arról, hogy az érvényes általános építésfelügyeleti vizsgálati tanúsítványban megadott funkciótartási (tűzállósági) osztályt olyan integrált funkciótartással bíró kábelrendszerrel érték el, amely a DIN : szabványban leírt Szabványos tartószerkezet -nek megfelel. 6 Különleges szempontok Az előbbi értékelés csak akkor érvényes, ha a kábeltartó szerkezetek a 3. bekezdésben leírtaknak megfelelőek. 6.1.a A kábeltartó-szerkezeteket - DIN nek megfelelő téglából, DIN 1045-nek megfelelő betonból ill. vasbetonból, vagy DIN 4166-nak megfelelő könnyűbeton-építőlapokból készült falazatokhoz, vagy - DIN 1045-nek megfelelő betonból ill. vasbetonból, vagy DIN 4223-nak megfelelő könnyűbetonból készült födémhez *: A fordító megjegyzése. A fordításban a fordítás alapjául szolgáló dokumentáció aktualizálva jelenik meg, az időközben bekövetkezett módosításokat és kiegészítéseket figyelembe véve, de azokat külön nem jelölve!

4 kell rögzíteni, amelyek tűzállósági határértéke a DIN alapján legalább akkora, mint az integrált funkciótartással bíró kábelrendszer funkciótartási (tűzállósági) osztálya. A C-profilsínek, illetve a kábelbilincsek rögzítését acéldübelekkel a 3.1 és 3.2 bekezdésnek megfelelően kell kivitelezni. A dübelek feleljenek meg a Német Építéstechnikai Intézet (DIBt), Berlin érvényes általános építésfelügyeleti engedélyében feltüntetett adatoknak, és amennyiben az általános építésfelügyeleti engedély mást nem mond ki, azokat legalább kétszer olyan mélyen de minimum 6 cm mélyen kell beépíteni, mint az általános építésfelügyeleti engedélyben feltüntetett érték; A dübelek húzásra számított terhelése dübelenként az 500 N-t nem érheti el, vö. DIN : , bekezdés. Alternatívaként alkalmazható olyan dübel, amelynek tűzállósági jellemzőit vizsgálattal, vagy elismert vizsgáló intézet szakértői állásfoglalásával igazolják. Az előbbi értékelés csak akkor érvényes, ha a kábelek profilsínnel és bilinccsel történő vízszintes nyomvonalú oldalfali elhelyezésénél a bilincsek helyzetét olyan módon rögzítik, hogy a bilincsek megcsúszása akadályozva legyen. Az előbbi értékelés csak akkor érvényes, ha biztosított, hogy az integrált funkciótartással bíró kábelrendszer funkciótartási (tűzállósági) osztályát leeső építőelemek nem befolyásolják. Az i keltezésű 3917/ Mer- számú szakértői állásfoglalás az 5. bekezdésben foglaltak figyelembevételével csak érvényes általános építésfelügyeleti tanúsítvánnyal együtt érvényes. Az érvényesség ideje az előbbi általános építésfelügyeleti tanúsítvánnyal egyidőben jár le, legkésőbb én. Ezen szakértői állásfoglalás érvényességének ideje megbízással, vagy a technika állásától függően meghosszabbítható. Braunschweig, *: A fordító megjegyzése. A fordításban a fordítás alapjául szolgáló dokumentáció aktualizálva jelenik meg, az időközben bekövetkezett módosításokat és kiegészítéseket figyelembe véve, de azokat külön nem jelölve!

5 Kábelelhelyezés: Bilincsenként max. 3 Az egyes kábelek átmérője max. 25 mm 3 1 Kábelvályú 2058/LW Horganyzott, vagy rozsdamentes 2 1 Kengyelbilincs 2056/M Horganyzott, vagy rozsdamentes 1 1 Profilsín 1268/SL vagy 2068 Horganyzott, vagy rozsdamentes Kengyeles bilincs és kábelvályú, 2056/M /LW 1. melléklet

6 Az egyes kábelek átmérője max. 25 mm Az egyes kábelek átmérője max. 25 mm 3 1 Kábelvályú 2058/LW Horganyzott, vagy rozsdamentes 2 1 Kengyelbilincs 2056/M2 / 2056/M3 Horganyzott, vagy rozsdamentes 1 1 Profilsín 1268/SL vagy 2068 Horganyzott, vagy rozsdamentes Kengyeles bilincs és kábelvályú, 2056/M /LW 2. melléklet

7 Kábelelhelyezés: Bilincsenként max. 3 Az egyes kábelek átmérője max. 25 mm 3 1 Kábelvályú 2058/LW Horganyzott, vagy rozsdamentes 2 1 Kengyelbilincs 2056/UM Horganyzott, vagy rozsdamentes 1 1 Profilsín CPS4G, vagy CPS5G Horganyzott, vagy rozsdamentes Kengyeles bilincs és kábelvályú, 2056/UM /LW 3. melléklet

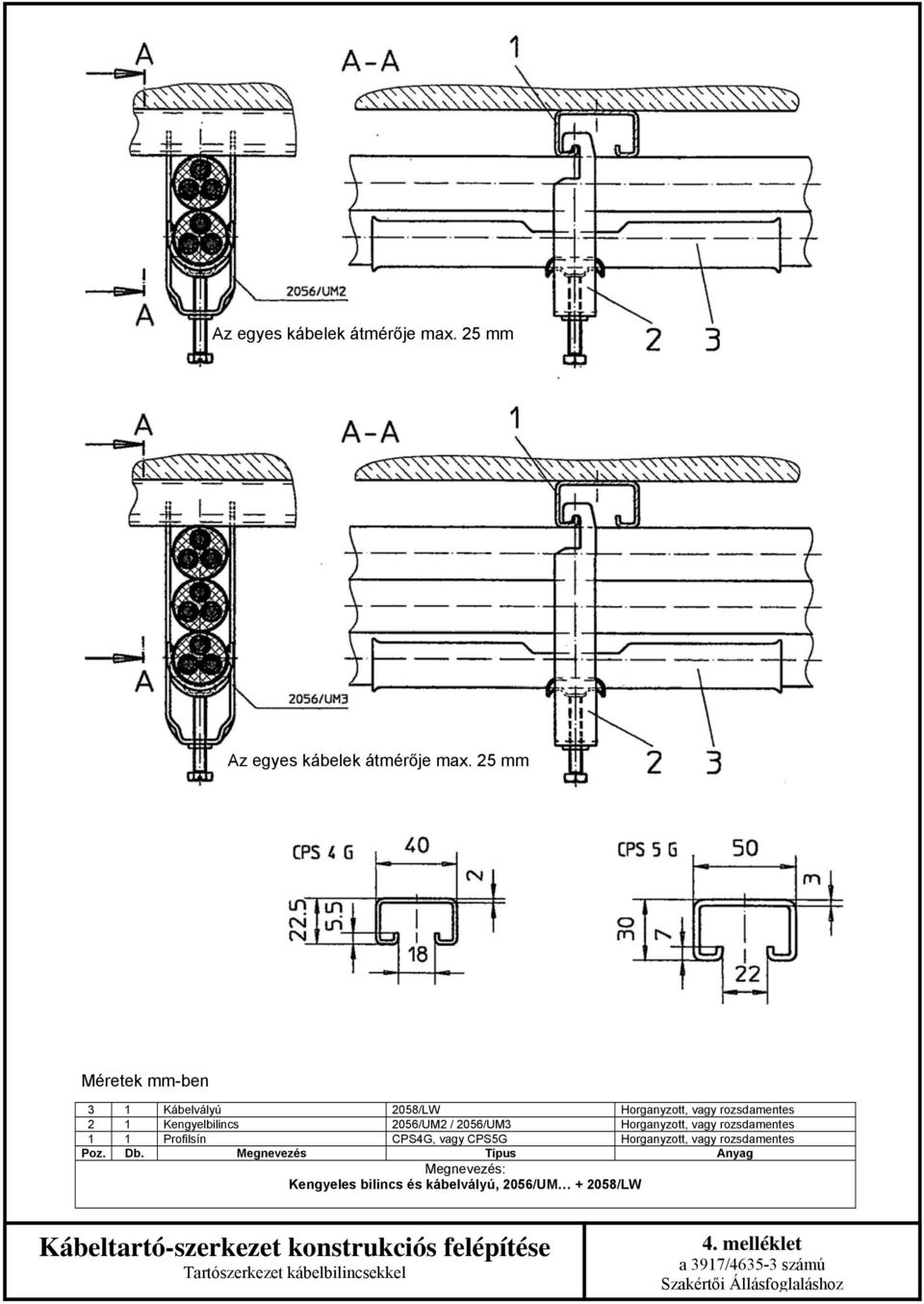

8 Az egyes kábelek átmérője max. 25 mm Az egyes kábelek átmérője max. 25 mm 3 1 Kábelvályú 2058/LW Horganyzott, vagy rozsdamentes 2 1 Kengyelbilincs 2056/UM2 / 2056/UM3 Horganyzott, vagy rozsdamentes 1 1 Profilsín CPS4G, vagy CPS5G Horganyzott, vagy rozsdamentes Kengyeles bilincs és kábelvályú, 2056/UM /LW 4. melléklet

9 Kábelelhelyezés: Bilincsenként max. 3 Az egyes kábelek átmérője max. 25 mm 2 1 Kengyelbilincs 2056/M Horganyzott, vagy rozsdamentes 1 1 Profilsín 1268/SL, vagy 2068 Horganyzott, vagy rozsdamentes Kengyeles bilincs és kábelvályú nélkül, 2056/M 5. melléklet

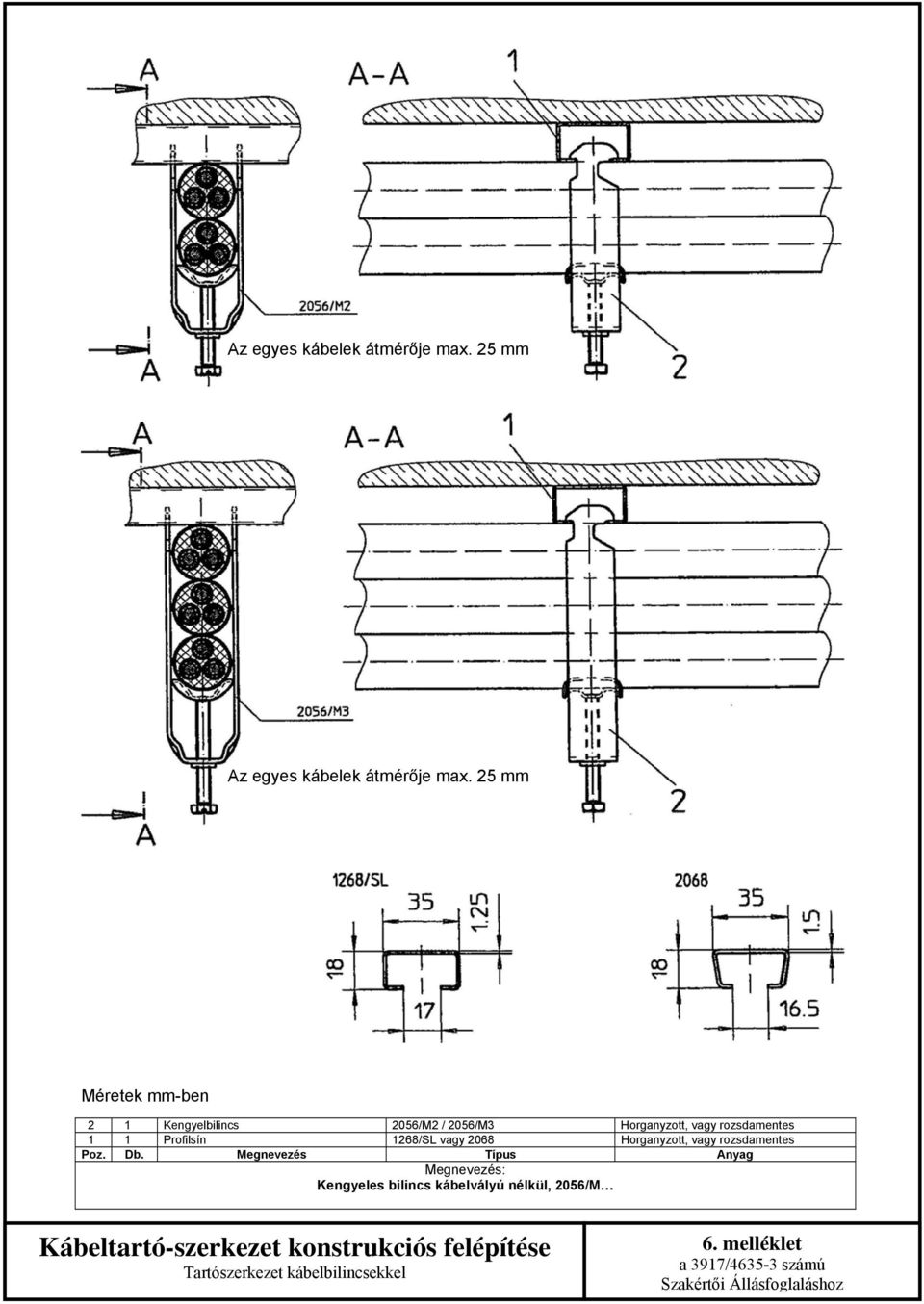

10 Az egyes kábelek átmérője max. 25 mm Az egyes kábelek átmérője max. 25 mm 2 1 Kengyelbilincs 2056/M2 / 2056/M3 Horganyzott, vagy rozsdamentes 1 1 Profilsín 1268/SL vagy 2068 Horganyzott, vagy rozsdamentes Kengyeles bilincs kábelvályú nélkül, 2056/M 6. melléklet

11 Kábelelhelyezés: Bilincsenként max. 3 Az egyes kábelek átmérője max. 25 mm 2 1 Kengyelbilincs 2056/UM Horganyzott, vagy rozsdamentes 1 1 Profilsín CPS4G, vagy CPS5G Horganyzott, vagy rozsdamentes Kengyeles bilincs kábelvályú nélkül, 2056/UM 7. melléklet

12 Az egyes kábelek átmérője max. 25 mm Az egyes kábelek átmérője max. 25 mm 2 1 Kengyelbilincs 2056/UM2 / 2056/UM3 Horganyzott, vagy rozsdamentes 1 1 Profilsín CPS4G, vagy CPS5G Horganyzott, vagy rozsdamentes Kengyeles bilincs kábelvályú nélkül, 2056/UM 8. melléklet

13 2056/ M;M2;M mérettől méretig (M6) 2056/M 2056/M2 2056/M3 Méret B s x 1 kábelhez 2 kábelhez 3 kábelhez l 1 L 1 l 2 L 2 l 3 L Fém nyomóvályú ld. táblázat St1203 I Zno/DIN M6 hatlapfejű csavar EB UQSt 36 I Zno/DIN267T Bilincstest ld. táblázat StW22 I Zno/DIN /M kengyelbilincs fő méretei 9. melléklet

14 2056/ M;M2;M mérettől méretig (M8) C 2056/M 2056/M2 2056/M3 Méret A B s x 1 kábelhez 2 kábelhez 3 kábelhez kb. l 1 L 1 l 2 L 2 l 3 L Fém nyomóvályú ld. táblázat St1203 I Zno/DIN M8 hatlapfejű csavar EB UQSt 36 I Zno/DIN267T Bilincstest ld. táblázat StW22 I Zno/DIN /M kengyelbilincs fő méretei 10. melléklet

15 2056/ UM;UM2;UM mérettől méretig (M6) 2056/UM 2056/UM2 2056/UM3 Méret B s x 1 kábelhez 2 kábelhez 3 kábelhez l 1 L 1 l 2 L 2 l 3 L Fém nyomóvályú ld. táblázat St1203 I Zno/DIN M6 hatlapfejű csavar EB UQSt 36 I Zno/DIN267T Bilincstest ld. táblázat StW22 I Zno/DIN /UM kengyelbilincs fő méretei 11. melléklet

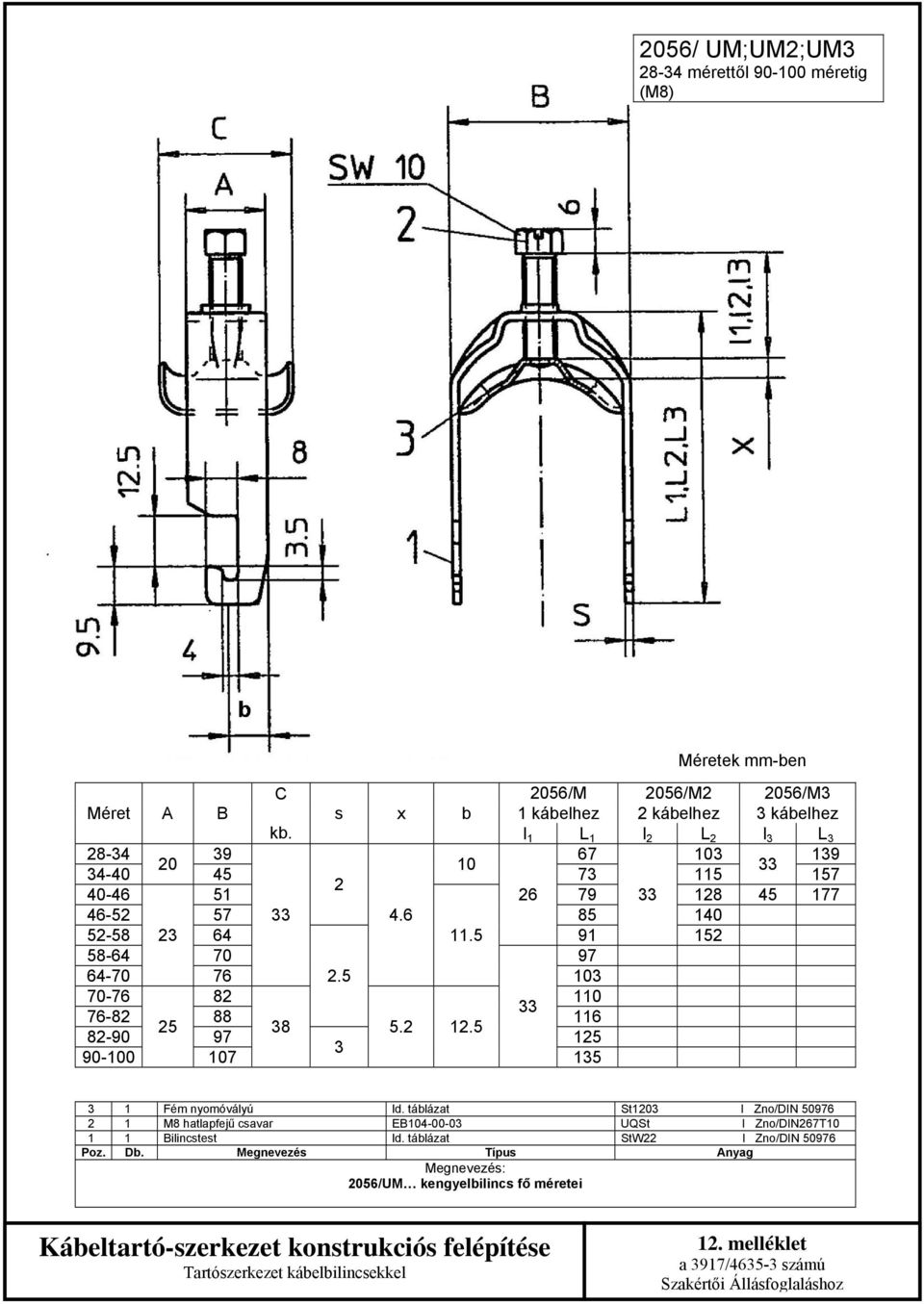

16 2056/ UM;UM2;UM mérettől méretig (M8) C 2056/M 2056/M2 2056/M3 Méret A B s x b 1 kábelhez 2 kábelhez 3 kábelhez kb. l 1 L 1 l 2 L 2 l 3 L Fém nyomóvályú ld. táblázat St1203 I Zno/DIN M8 hatlapfejű csavar EB UQSt I Zno/DIN267T Bilincstest ld. táblázat StW22 I Zno/DIN /UM kengyelbilincs fő méretei 12. melléklet

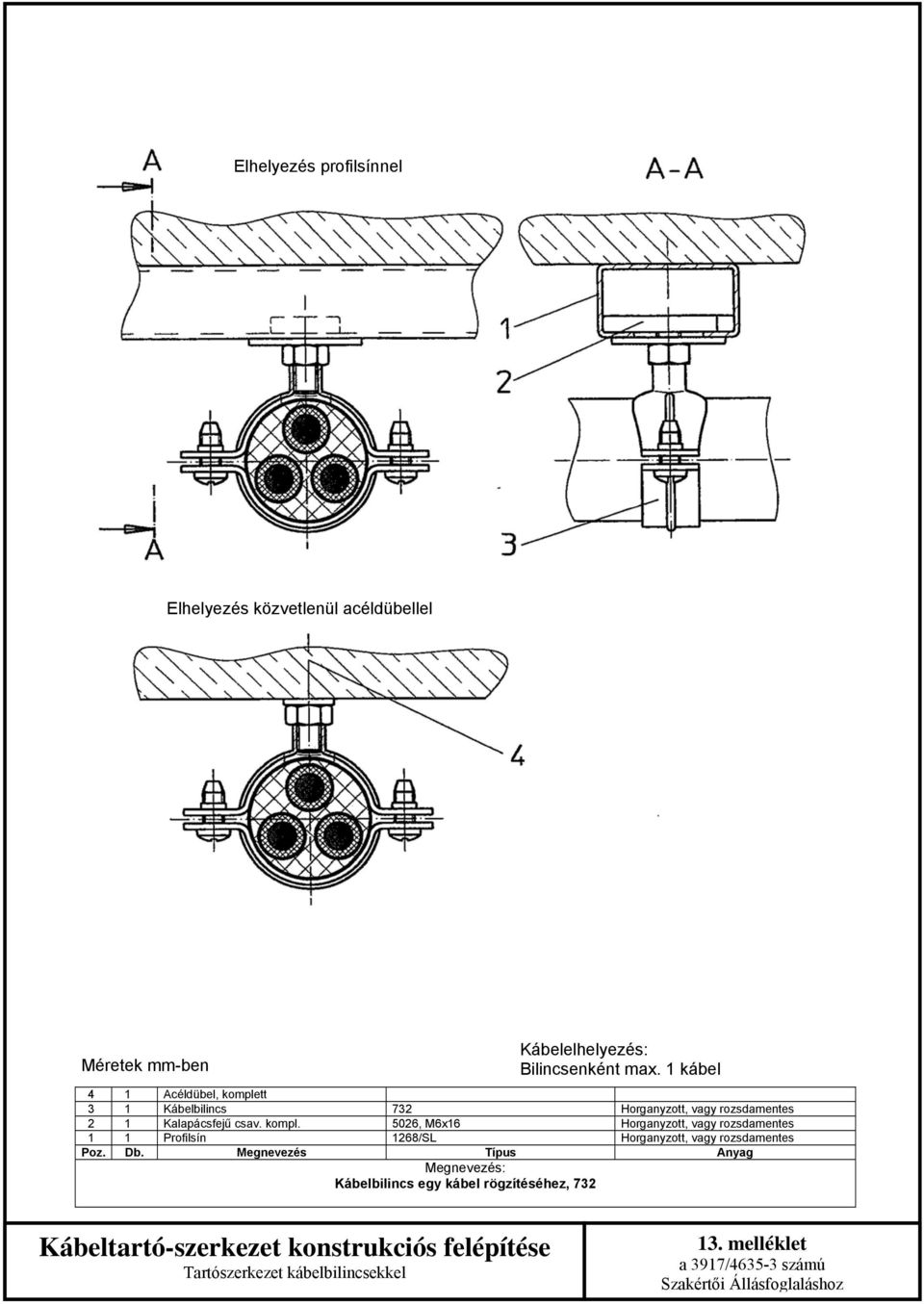

17 Elhelyezés profilsínnel Elhelyezés közvetlenül acéldübellel Kábelelhelyezés: Bilincsenként max. 1 kábel 4 1 Acéldübel, komplett 3 1 Kábelbilincs 732 Horganyzott, vagy rozsdamentes 2 1 Kalapácsfejű csav. kompl. 5026, M6x16 Horganyzott, vagy rozsdamentes 1 1 Profilsín 1268/SL Horganyzott, vagy rozsdamentes Kábelbilincs egy kábel rögzítéséhez, melléklet

18 Elhelyezés profilsínnel Elhelyezés közvetlenül acéldübellel Kábelelhelyezés: Bilincsenként max. 3 kábel Az egyes kábelek átmérője max. 25 mm 4 1 Acéldübel, komplett 3 1 Kábelbilincs 732 Horganyzott, vagy rozsdamentes 2 1 Kalapácsfejű csav. kompl. 5026, M6x16 Horganyzott, vagy rozsdamentes 1 1 Profilsín 1268/SL Horganyzott, vagy rozsdamentes Kábelbilincs három kábel rögzítéséhez, melléklet

19 Elhelyezés profilsínnel Elhelyezés közvetlenül acéldübellel Kábelelhelyezés: Bilincsenként max. 1 kábel 6 1 Acéldübel, kompl. 5 1 Alátét 967/6 Horganyzott, vagy rozsdamentes 4 1 Hengerf. csavar 341/M6x16, DIN EN ISO 1207 Horganyzott, vagy rozsdamentes 3 1 Kábelbilincs 733 Horganyzott, vagy rozsdamentes 2 1 Csúszóanya 5019, M6 Horganyzott, vagy rozsdamentes 1 1 Profilsín 1268/SL Horganyzott, vagy rozsdamentes Kábelbilincs egy kábel rögzítéséhez, melléklet

20 Elhelyezés profilsínnel Elhelyezés közvetlenül acéldübellel Kábelelhelyezés: Bilincsenként max. 3 kábel Az egyes kábelek átmérője max. 25 mm 6 1 Acéldübel, kompl. 5 1 Alátét 967/6 Horganyzott, vagy rozsdamentes 4 1 Hengerf. csavar 341/M6x16, DIN EN ISO 1207 Horganyzott, vagy rozsdamentes 3 1 Kábelbilincs 733 Horganyzott, vagy rozsdamentes 2 1 Csúszóanya 5019, M6 Horganyzott, vagy rozsdamentes 1 1 Profilsín 1268/SL Horganyzott, vagy rozsdamentes Kábelbilincs három kábel rögzítéséhez, melléklet

21 * A bilincs alsó felére H=0 Méret D x A B H bo Sa bu Su Lg Ls Cikkszám * Lencsefejű csavar M5 x Ls 4.8 (Ls=ld. táblázat) St Fe/Zn5C 2 1 Alsó rész BB013 rajz alapján St 1203 Fe/Zn5C 1 1 Felső rész BB013 rajz alapján St 1203 Fe/Zn5C 732 kábelbilincs fő méretei 17. melléklet

22 Pg Méret D X A B C L Ho Hu b l kit. Rajz hossz szám Cikkszám BB BB BB BB BB BB BB BB BB BB Bilincs BB005 rajz St 1203 Fe/Zn5B 733 kábelbilincs fő méretei 18. melléklet
