1 Hôszigetelt tetôés falpanelek Hôszigetelt vápacsatorna Mûanyag felületi bevonattal ellátott hôszigetelt vápacsatorna Mûszaki adatok és beépítési útmutató

2 és vápa kialakítási variációk Hôszigetelt vápa beépítési útmutató 1 vápaelemek elhelyzése és beigazítása. lufóliás ragasztószalag, 100 mm 200 mm széles vízálló PV membrán a vápalemez felületéhez hegesztve, a beépítési útmutatás alapján (Szükség lehet a vápa teljes felületének PV borítására is. Kérjük vegye figyelembe a hatályos műszaki előírásokat.) Műanyag bevonatos külső vápalemez Kingspan IPN hőszigetelő mag, vagy nem éghető ásványgyapot szigetelés Vápa elem 2 Jelölje meg a felsô elem átlapolásának helyét az alsó elem felületén. 25 mm 50 mm űzőcsavarok, illetve szegecsek a két vápaelem átlapolásának rögzítéséhez mm IPN mm ásványgyapot Vápa elem Helyszíni hézagkitöltés. első oldali lemez, 0,6-0,75 mm poliészter bevonattal (RL 9002) Vápa kialakítási variációk* (lásd csomóponti rajzokat) 3 mennyiben a fogadószerkezet egyenetlen, úgy az alsó vápaelemet rögzíteni kell. Típus: L01 (IPN) / L05 (ásv.gy.) Típus: L02 (IPN) / L06 (ásv.gy.) 25 Típus: L03 (IPN) / L07 (ásv.gy.) Típus: L04 (IPN) / L08 (ásv.gy.) 4 Távolítsa el ideiglenesen a felsô átlapoló elemet, és helyezze azt egy biztonságos helyre. G * zek a keresztmetszeti megoldások standard kivitelben készülnek. ttôl eltérô méretek is lehetségesek, egyedi megállapodás alapján. (bben az esetben kérjük vegye fel a kapcsolatot a Kingspan Mûszaki Ügyfélszolgálatával) 2 3

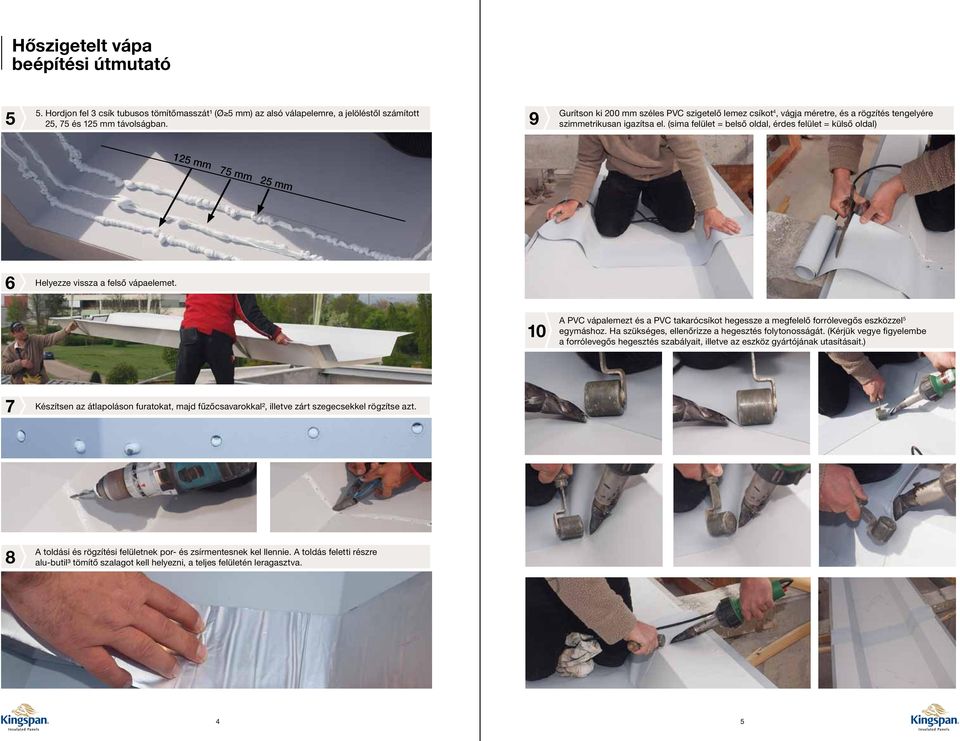

3 Hôszigetelt vápa beépítési útmutató Hordjon fel 3 csík tubusos tömítômasszát¹ (Ø 5 mm) az alsó válapelemre, a jelöléstôl számított 25, 75 és 125 mm távolságban. Gurítson ki 200 mm széles PV szigetelô lemez csíkot 4, vágja méretre, és a rögzítés tengelyére szimmetrikusan igazítsa el. (sima felület = belsô oldal, érdes felület = külsô oldal) 125 mm 75 mm 25 mm 6 Helyezze vissza a felsô vápaelemet. 10 PV vápalemezt és a PV takarócsíkot hegessze a megfelelô forrólevegôs eszközzel 5 egymáshoz. Ha szükséges, ellenôrizze a hegesztés folytonosságát. (Kérjük vegye figyelembe a forrólevegôs hegesztés szabályait, illetve az eszköz gyártójának utasításait.) 7 Készítsen az átlapoláson furatokat, majd fûzôcsavarokkal², illetve zárt szegecsekkel rögzítse azt. 8 toldási és rögzítési felületnek por- és zsírmentesnek kel llennie. toldás feletti részre alu-butil³ tömítô szalagot kell helyezni, a teljes felületén leragasztva. 4 5

4 Jegyzetek és mûszaki adatok al- és tetôpanelek Lábjegyzet javasolt eszközök és anyagok alpanelek 1 Würth, Sika vagy Soudal által forgalmazott tömítés IPN szigetelô mag 2 4,8 20-as fûzôcsavar, V10 alátéttel 3 lu-butil tömítôszalag 4 200mm széles PV vízszigetelés (SIK vagy lkorplan) 5 orrólevegôs kézi hegesztô: Triac S, Herz Rion tipusú, vagy hasonló KS1000 WP Rejtett rögzítés KS1150 T KS1150 T KS1150 TL KS1000 RW Mûszaki adatok Hôszigetelô mag IPN hab 40, 50, 60, 80, 100, 120, 160 mm vastagságban Ásványgyapot szigetelô mag evilágító Külsô (felsô) oldali bevonat Ásványgyapot 60, 80, 100, 120, 150 mm vastagságban 1,2 mm PV víszigetelô membrán (lkorplan, Sika, vagy hasonló) Külön kérhetô, helyszíni beépítéssel μm PV bevonat KS1150 coustic Hangszigetelô fal és menynyezeti panel, látszó rögzítés KS1000 H Rejtett rögzítés KS1150 R KS1000 Wall-Lite 25 μm poliészter bevonat (standard színben) 60 μm Spectrum bevonat (standard színben) elsô (alsó) oldali bevonat 25 μm poliészter bevonat (standard színben) Vápaelem max. hossza 5850 mm céllemez max. kiterített szélessége 1250 mm Végelemek, zárólelemek val, vagy anélkül kérhetô (LOS/JOOS orientációval) vápa szerelési csomagjában kérhetôk csavarok, lu-butil szalag, tubusos tömítés, 200 mm széles PV lemez ûtôszál helyszínen kiépíthetô, a vápán kívül elhelyezve, igény szerint Tetôpanelek Kérjük, hogy rendelés elôtt ellenôrizze a vízelvezetô rendszerekre vonatkozó aktuális helyi/nemzeti beépítési elôírásokat, hogy a megfelelô vápa méret és típus legyen kiválasztva. IPN szigetelô mag gyedi igények esetén a Kingspan által gyártható vápaelemek maximális keresztmetszeti mérete a külsô, illetve belsô acél lemezek kiterített szélességétôl függ, ami maximum 1250 mm lehet. KS1000 RW KS1000 Top-ek Sík KS1000 RT RoofTile Tetôcserép-mintázatú KS1000 X-ek TM termékcsalád Ásványgyapot szigetelô mag KS1000 evilágító KS1000 P RW panelhez 6 7

5 Kingspan kiadvány tartalma mûszakilag helyes, de jogilag nem kötelezô érvényû. Kingspan fenntartja a jogot a termékjellemzôk elôzetes értesítés nélküli megváltoztatására. kiadványban szereplô felhasználási példák és részletrajzok a tényleges építési körülményeknek megfelelôen felülvizsgálandók és esetenként ennek megfelelôen módosítandók. 06/2015
