1 abc nyíróerõtüskék a szerkezetépítésben

2 Nyíróero-tüskék a szerkezetépítésben AGYOMÁNYOS DILATÁCIÓS FUGÁK A nyíróerő-tüskéket arra használják, hogy az épület dilatációs fugáinál fellépő nyíróerőket az egyik épületrészről a másikra átterheljék. Ezeket a tüskéket vagy bebetonozzák vagy utólag befúrással rögzítik. Egy rövid de vastag dűbel már jó teherátadást tesz lehetővé, de viszonylag erősen deformálódik, ami túlzott feszültségek kialakulásához, rosszabb esetben a betonszerkezetek lerepedéséhez vezethet. Épületek dilatációs fugáinál a dübel egyik végét megfelelő méretű hüvellyel kell beépíteni vagy egy műanyag bevonattal biztosítani kell, hogy majdan a kész épületrész szabadon mozoghasson. Ennél a megoldásnál vagy a zsaluzatot kell átfúrni, hogy a dübel megfelelően bebetonozható legyen, vagy bizonyos esetekben a tüskét lehet a kész betonba befúrni és beragasztani FOGAZOTT ÉPÜLET DILATÁCIÓS FUGÁK A fogazott dilatációs fugáknál a nútok és a fogak kialakítása nagy ráfordítást igényel a zsaluzás során. a a fogazás nem tervszerűen készül el, az ellenőrizetlen mozgásokat okozhat. Mivel a teher átadása vékonyabb beton keresztmetszeteken történik ezért idővel a beton élek lerepedhetnek. Fogazott fugákat célszerű munkafuga képzéseknél alkalmazni. Fuga kitöltőanyag Tüske Lezáró sapka Vezető hüvely 1

3 Tel.: / Web.: Ancon LD vezetőhüvely Az Ancon nyíróerő-tüskék kétrészes kialakításának köszönhetően a pontos elhelyezés és beépítés egyszűeren elvégezhető Ancon LD tüskerész agyományos fuga kialakítás Födém Tüske Fal Fogazott fuga Szerkezeti dilatációs fuga Megoldás Ancon tüskével Ancon LD (DSD) Ancon LD (DSD) ANCON MEGOLDÁS DILATÁCIÓS FUGÁKOZ A legtöbb hagyományos, konzolos vagy fogazott kialakítású dilatációs fuga helyettesíthető Ancon nyíró tüskével. Ezek a nyírótüskék hatékonyabbak az erők átadásában és az elmozdulási lehetőségekben. Könnyebben rögzíthetőek a zsaluzatokon, ezáltal költséghatékonyabbak, egyszerűbben kivitelezhetők, és biztonságos megoldást tesznek lehetővé. Az Ancon nyíróerő-tüskéket födémek dilatációinál, kozbenső födémek rögzítésénél és kettős oszlopos dilatációk megszüntetésére (helynyerés érdekében) is lehet alkalmazni. Mérnöki építményeknél, hidaknál és speciális esetekben is használhatók, például mellvédelemek rögzítésére is. Kettős támasz Ancon LD (DSD) Födém és fal csatlakozása Rövidkonzol Ancon LD (DSD) 2

4 Nyíróero-tüskék a szerkezetépítésben ANCON NYÍRÓERŐ-TÜSKÉK Az Ancon nyíróerő-tüskék termék palettája megoldást kínál sokféle különböző alkalmazási esetre, különböző födémvastagságokra és dilatációs fugatávolságokra. Minden nyíróerőtüske egy hüvely és egy tüske részből áll. A hüvelyes részt szegekkel kell a zsaluzatra rögzíteni, és ezzel a tüske végleges helyét meghatározni. A komplett beépítési útmutató a 30. oldalon található. Az Ancon nyíróerő-tüskéket rozsdamentes acélból gyártják, hogy más, további eljárások nélkül is kifogástalan korrózióvédelmet biztosítsanak. ESD Ancon ESD Az Ancon ESD nyíróerő-tüskéket elsősorban alacsonyabb terhelés esetén alkalmazzák. A termékpaletta 3 különböző átmérőt tartalmaz, melyek 2 különböző standard hosszúságban készülnek. A tüske os duplex anyagból, a többi rész minőségű saválló anyagból készül. A szegezőlemezzel integrált nemesacélhüvely szintén es minőségű saválló anyagból készül. Ancon ESDQ Az ESDQ típusú elem ugyan azt a tüskerészt tartalmazza mint az ESD, de a hengeres hüvelyrész még egy további négyszög keresztmetszetű hüvelyben van elhelyezve. Ez a további hüvely az axiális mozgás mellett lehetővé teszi a tüske horizontális elmozdulását is a dilatációs fuga hosszirányában. Az elemek az ESD típussal megegyező anyagokból készülnek. ESDQ Ancon ED Az Ancon ED típusú nyíróerő-tüske az ESD típus egyszerűsített változata, melyet elsősorban alacsonyabb terhelés esetén alkalmaznak. A termékpaletta 3 különböző átmérőt tartalmaz, melyek 2 különböző standard hosszúságban készülnek. A tüske os duplex anyagból készül. A szegezőlemezzel integrált vezető hüvely kiváló minőségű Duraplastból készül. ED 3

5 Tel.: / Web.: Ancon LD Ancon LD nagy terhelhetőségű nyíróerőtüske. A tüskerész szabadon mozoghat a hüvelyrészben a tüske hossztengelyének irányában.viszonylag nagy nyíróerőket képes átadni viszonylag kis födémvastagság mellett. Ennek a tüskének a különböző típusai 150mm - től 600 mm lemezvastagságig használhatók 60 mm fugaszélességig. A tüske es duplex anyagból, a többi rész es minőségű rozsdamentes anyagból készült. Ancon LDQ A LDQ típusú elem ugyan azt a tüskerészt tartalmazza mint a LD, de a hengeres hüvelyrész még egy további négyszög keresztmetszetű hüvelyben van elhelyezve. Ez a további hüvely az axiális mozgás mellett lehetővé teszi a tüske horizontális elmozdulását a dilatációs fuga hosszirányában is, tehát kétirányú dilatációs mozgás felvételére is képes. Ez a típus a LD-vel megegyező méretekben, azonos anyaggal és terhelhetőséggel áll rendelkezésre. Ancon DSD Ancon DSD nagy tehelhetőségű nyíróerő-tüske. A tüskerész szabadon mozoghat a hüvelyrészben a tüske hossztengelyének irányában. Ez a típus képes a legnagyobb nyíróerőket továbbítani, nagyobb hézagok mellett is. Ennek a tüskének a típusai 180mm - től 1000 mm lemezvastagságig használhatók 60 mm fugaszélességig. A tüske es duplex anyagból, a többi rész es minőségű rozsdamentes anyagból készült. Ancon DSDQ A DSDQ típusú elem ugyanazt a tüskerészt tartalmazza mint a LD, de a hengeres hüvelyrész még egy további négyszög keresztmetszetű hüvelyben van elhelyezve. Ez a további hüvely az axiális mozgás mellet lehetővé teszi a tüske horizontális elmozdulását is a dilatációs fuga hosszirányában is. Ez a típus a DSD-vel megegyező méretekben, azonos anyaggal és terhelhetőséggel áll rendelkezésre. Ancon DSDS A DSDS típusú elem alapvetően a normál DSD koncepciójával készült. Lényeges különbség, hogy a fugarészen is van egy behegesztett acéllap, hogy a nyíróerő-átvitelt nagyobb fugákra optimalizálja. 6, 8 és 10 cm-es fugákhoz lehet tüskéket rendelni. Ezeket a tüskéket a DSD és a DSDQ típusú hüvelybe lehet behelyezni, az annak megfelelő következmények (egy- és kétirányú mozgás felvétele) mellett. A tüske es duplex anyagból, a többi rész es minőségű rozsdamentes anyagból készült. Igény szerint akár katalógusban megjelentettnél nagyobb tüskéket is lehet DSDS kivitelben készíteni. LD LDQ DSD DSDQ DSDSQ 4

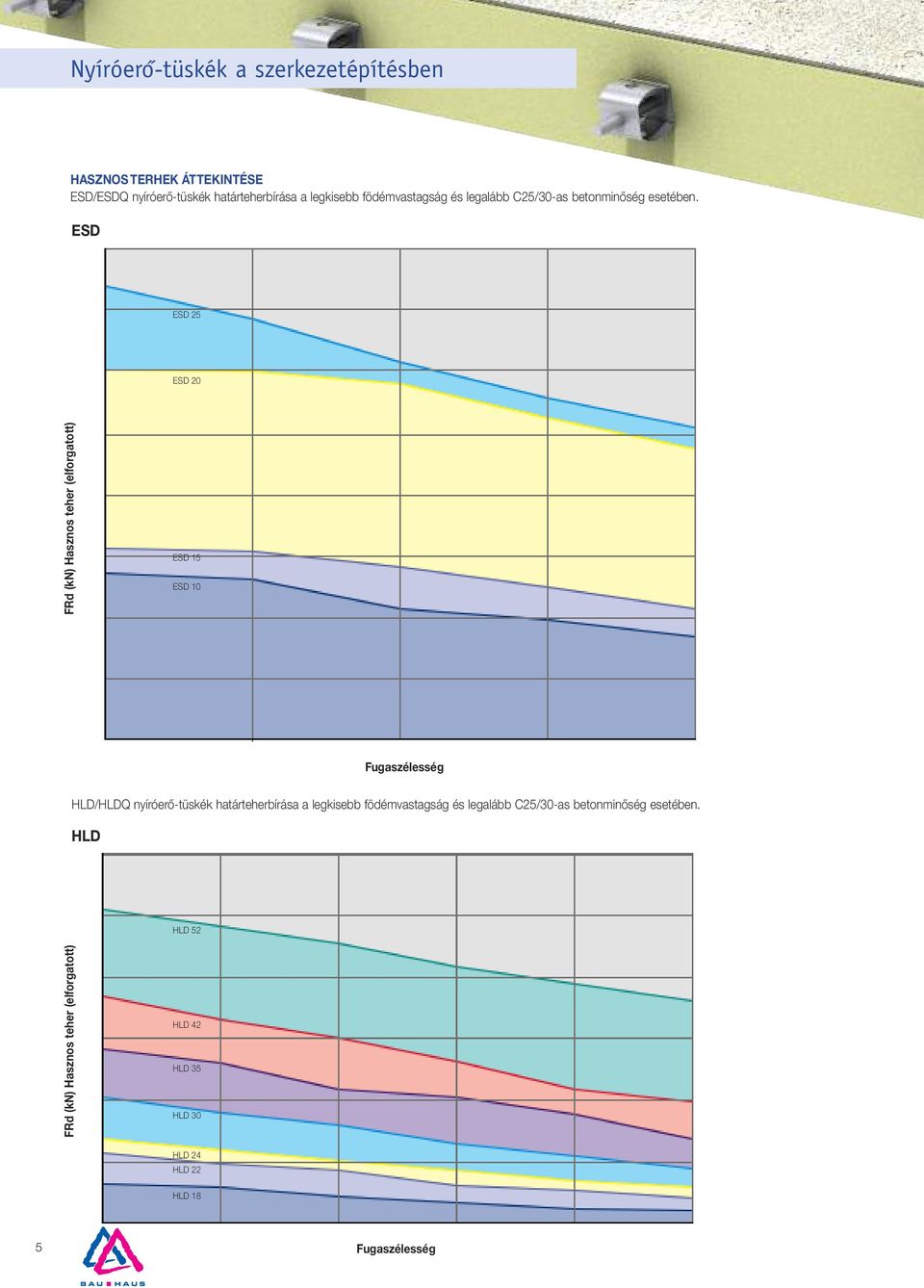

6 Nyíróero-tüskék a szerkezetépítésben ASZNOS TEREK ÁTTEKINTÉSE ESD/ESDQ nyíróerő-tüskék határteherbírása a legkisebb födémvastagság és legalább C25/30-as betonminőség esetében. ESD ESD 25 ESD 20 FRd (kn) asznos teher (elforgatott) ESD 15 ESD 10 Fugaszélesség LD/LDQ nyíróerő-tüskék határteherbírása a legkisebb födémvastagság és legalább C25/30-as betonminőség esetében. LD LD 52 FRd (kn) asznos teher (elforgatott) LD 42 LD 35 LD 30 LD 24 LD 22 LD 18 5 Fugaszélesség

7 Tel.: / Web.: DSD/DSDQ nyíróerő-tüskék határteherbírása a legkisebb födémvastagság és legalább C25/30-as betonminőség esetében. DSD DSD 450 FRd (kn) asznos teher (elforgatott) DSD 400 DSD 150 DSD 130 DSD 100 DSD 75 DSD 65 Fugaszélesség DSDS nyíróerő-tüskék határteherbírása a legkisebb födémvastagság és legalább C25/30-as betonminőség esetében. DSDS FRd (kn) asznos teher (elforgatott) Fugaszélesség 6

8 Nyíróero-tüskék a szerkezetépítésben ANCON ED Az Ancon ED típusú nyíróerő-tüske az ESD típus egyszerűsített változata, melyet elsősorban alacsonyabb terhelés esetén alkalmaznak. A termékpaletta 3 különböző átmérőt tartalmaz, melyek 2 különböző standard hosszúságban készülnek. A tüske os duplex anyagból készül. A szegezőlemezzel integrált vezető hüvely kiváló minőségű Duraplastból készül. Fuga Födém vastagság ANCON ESD Az Ancon ESD nyíróerő-tüskéket elsősorban alacsonyabb terhelés esetén alkalmazzák. A termékpaletta 3 különböző átmérőt tartalmaz, melyek 2 különböző standard hosszúságban készülnek. A tüske os duplex anyagból, a szegezőlemezzel integrált nemesacélhüvely es minőségű saválló anyagból készül. Tüskék távolsága egymástól min. 250 mm min. 150 mm = = min. 180 mm ANCON ED/ESD/ESDQ 10 és vasalás ED/ESD FRd (kn) Beton C25/30 FRd (kn) Beton C30/37 10 Fuga (mm) ESD 10 és tüskénként kengyelvasalás 4-Ø10 4-Ø10 4-Ø10 4-Ø10 2-Ø10 2-Ø10 kengyelkiosztás 60mm 70mm 90mm 100mm 110mm 110mm elosztóvasalás 2-Ø10 2-Ø10 2-Ø10 2-Ø10 2-Ø10 2-Ø1 ED 10 Tüske üvely Műanyag Típus Ø ossza ossza mm mm mm ED 10 / ED 10 / ED 10 / ED 10 / Az ED tüskéket horganyzott (ES 10 V) illetve kezeletlen formában (ED 10 R) is gyártják. ESD 10 Tüske üvely Típus Ø ossza Ø ossza mm mm mm mm ESD 10 / ESD 10 / ESD 10 / ESD 10 / ESDQ 10 Tüske üvely Típus Ø ossza Ø ossza mm mm mm mm ESDQ 10 / ESDQ 10 / ESDQ 10 / ESDQ 10 / ED Tüske ED üvely Ø Tüske Tüske 80 mm üvely ESD/ESDQ Tüske ESD üvely ESDQ üvely Ø üvely (belül) Ø üvely (belül) Ø Tüske Tüske 100 mm üvely 110 mm üvely 7

9 Tel.: / Web.: Fuga Födém vastagság = = min. 180 mm Tüskék távolsága egymástól min. 250 mm min. 150 mm ANCON ED/ESD/ESDQ 15 és vasalás ED/ESD FRd (kn) Beton C25/30 FRd (kn) Beton C30/37 15 Fuga (mm) ESD 15 és tüskénként kengyelvasalás 4-Ø10 4-Ø10 4-Ø10 4-Ø10 4-Ø10 4-Ø10 kengyelkiosztás 60mm 70mm 90mm 100mm 120mm 130mm elosztóvasalás 2-Ø10 2-Ø10 2-Ø10 2-Ø10 2-Ø10 2-Ø10 ED 15 Tüske üvely Műanyag Típus Ø ossza ossza mm mm mm ED 15 / ED 15 / ED 15 / ED 15 / Az ED tüskéket horganyzott (ES 15 V) illetve kezeletlen formában (ED 15 R) is gyártják. ESD 15 Tüske üvely Típus Ø ossza Ø ossza mm mm mm mm ESD 15 / ESD 15 / ESD 15 / ESD 15 / ESDQ 15 Tüske üvely Típus Ø ossza Ø ossza mm mm mm mm ESDQ 15 / ESDQ 15 / ESDQ 15 / ESDQ 15 / ED Tüske ED üvely Ø Tüske Tüske 80 mm üvely ESD/ESDQ Tüske ESD üvely ESDQ üvely Ø üvely (belül) Ø üvely (belül) Ø Tüske Tüske 100 mm üvely 110 mm üvely 8

10 Nyíróero-tüskék a szerkezetépítésben Fuga Födém vastagság = = min. 220 mm Tüskék távolsága egymástól min. 250 mm min. 150 mm ANCON ED/ESD/ESDQ 20 és vasalás ED/ESD FRd (kn) Beton C25/30 FRd (kn) Beton C30/37 20 Fuga (mm) ESD 20 és tüskénként kengyelvasalás 4-Ø10 6-Ø10 6-Ø10 6-Ø10 6-Ø10 6-Ø10 kengyelkiosztás 90mm 50mm 60mm 70mm 70mm 90mm elosztóvasalás 2-Ø10 2-Ø10 4-Ø10 4-Ø10 4-Ø10 4-Ø10 ED 20 Tüske üvely Műanyag Típus Ø ossza ossza mm mm mm ED 20 / ED 20 / ED 20 / ED 20 / Az ED tüskéket horganyzott (ES 20 V) illetve kezeletlen formában (ED 20R) is gyártják. ESD 20 Tüske üvely Típus Ø ossza Ø ossza mm mm mm mm ESD 20 / ESD 20 / ESD 20 / ESD 20 / ESDQ 20 Tüske üvely Típus Ø ossza Ø ossza mm mm mm mm ESDQ 20 / ESDQ 20 / ESDQ 20 / ESDQ 20 / ED Tüske ED üvely Ø Tüske Tüske 80 mm üvely ESD/ESDQ Tüske ESD üvely ESDQ üvely Ø üvely (belül) Ø üvely (belül) Ø Tüske Tüske 100 mm üvely 110 mm üvely 9

11 Tel.: / Web.: Fuga Födém vastagság = = min. 240 mm Tüskék távolsága egymástól min. 250 mm min. 150 mm ANCON ED/ESD/ESDQ 25 és vasalás ED/ESD FRd (kn) Beton C25/30 FRd (kn) Beton C30/37 25 Fuga (mm) ESD 25 és tüskénként kengyelvasalás 6-Ø10 6-Ø10 6-Ø10 6-Ø10 6-Ø10 6-Ø10 kengyelkiosztás 50mm 60mm 70mm 70mm 90mm 110mm elosztóvasalás 4-Ø10 4-Ø10 4-Ø10 4-Ø10 4-Ø10 4-Ø10 ED 25 Tüske üvely Műanyag Típus Ø ossza ossza mm mm mm ED 25 / ED 25 / ED 25 / Az ED tüskéket horganyzott (ED 25 V) illetve kezeletlen formában (ED 25R) is gyártják. ESD 25 Tüske üvely Típus Ø ossza Ø ossza mm mm mm mm ESD 25 / ESD 25 / ESD 25 / ESDQ 25 Tüske üvely Típus Ø ossza Ø ossza mm mm mm mm ESDQ 25 / ESDQ 25 / ESDQ 25 / ED Tüske ED üvely Ø Tüske üvely 80 mm üvely ESD/ESDQ Tüske ESD üvely ESDQ üvely Ø üvely (belül) Ø üvely (belül) Ø Tüske üvely 100 mm üvely 110 mm üvely 10

12 Nyíróero-tüskék a szerkezetépítésben ANCON LD Az Ancon LD nagy terhelhetőségű nyíróerőtüske. Viszonylag nagy nyíróerőket képes átadni viszonylag kis födémvastagság mellett. A tüskerész szabadon mozoghat a hüvelyrészben a tüske hossztengelyének irányában, ezzel fel tudja venni az épületszerkezetek mozgásait. Ezt a nyíróerő-tüske típust 7 féle méretben gyártják, 30kN és 500kN közti terhek A terhelési függvényben a 8. oldalon megtalálhatóak a vonatkozó födémvastagságok 160mm-től 400mm-ig valamint a fuga távolságokat 50mm-ig. A tüske os duplex anyagból, a többi rész es minőségű saválló anyagból készül. LD Lezáró sapka üvely rész Szegező véglemez lyukakkal Tüske Tüske rész ANCON LDQ A LDQ típusú elem ugyanazt azt a tüskerészt tartalmazza mint a LD, de a hengeres hüvelyrész még egy további négyszög keresztmetszetű hüvelyben van elhelyezve. Ez a további hüvely az axiális mozgás mellett lehetővé teszi a tüske horizontális elmozdulását is a dilatációs fuga hosszirányában is, tehát kétirányú dilatációs mozgás felvételére is képes. Ez a típus a LD-vel megegyező méretekben, azonos anyaggal és terhelhetőséggel áll rendelkezésre. LDQ Vízszintes mozgást lehetővé tevő hüvely 11

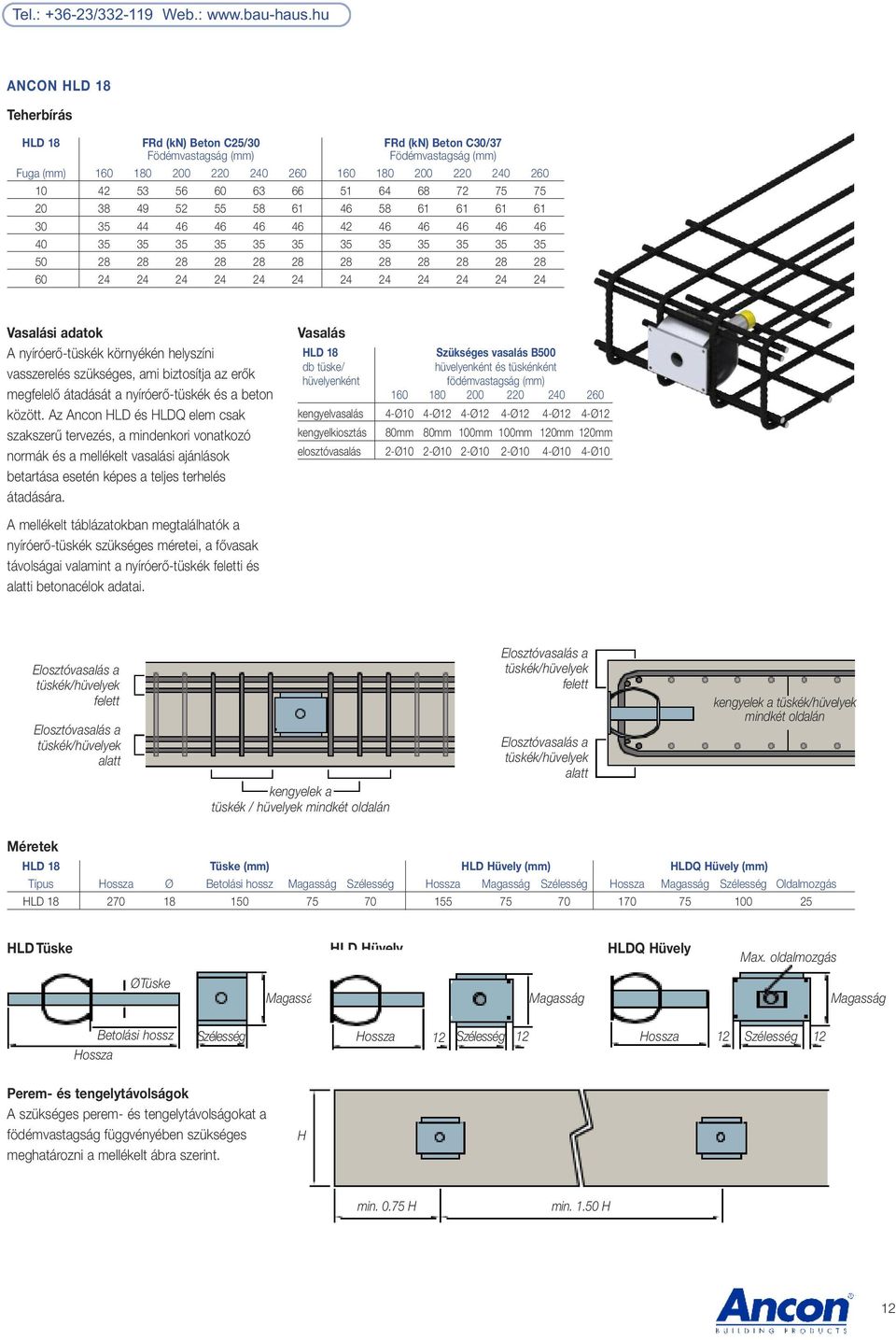

13 Tel.: / Web.: ANCON LD 18 LD 18 FRd (kn) Beton C25/30 FRd (kn) Beton C30/37 Fuga (mm) megfelelő átadását a nyíróerő-tüskék és a beton között. Az Ancon LD és LDQ elem csak LD 18 és tüskénként kengyelvasalás 4-Ø10 4-Ø12 4-Ø12 4-Ø12 4-Ø12 4-Ø12 kengyelkiosztás 80mm 80mm 100mm 100mm 120mm 120mm elosztóvasalás 2-Ø10 2-Ø10 2-Ø10 2-Ø10 4-Ø10 4-Ø10 A mellékelt táblázatokban megtalálhatók a nyíróerő-tüskék szükséges méretei, a fővasak távolságai valamint a nyíróerő-tüskék i és i betonacélok adatai. kengyelek a tüskék / hüvelyek kengyelek a LD 18 Tüske (mm) LD üvely (mm) LDQ üvely (mm) Típus ossza Ø Betolási hossz Szélesség ossza Szélesség ossza Szélesség Oldalmozgás LD LD Tüske LD üvely LDQ üvely ØTüske Betolási hossz Szélesség ossza 12 Szélesség 12 ossza 12 Szélesség 12 ossza meghatározni a mellékelt ábra szerint. 12

14 Nyíróero-tüskék a szerkezetépítésben ANCON LD 22 LD 22 FRd (kn) Beton C25/30 FRd (kn) Beton C30/37 Fuga (mm) megfelelő átadását a nyíróerő-tüskék és a beton között. Az Ancon LD és LDQ elem csak LD 22 és tüskénként kengyelvasalás 6-Ø12 6-Ø12 6-Ø12 6-Ø12 6-Ø12 6-Ø12 kengyelkiosztás 60mm 60mm 70mm 80mm 90mm 90mm elosztóvasalás 4-Ø10 4-Ø10 4-Ø10 4-Ø10 4-Ø10 4-Ø10 A mellékelt táblázatokban megtalálhatók a nyíróerő-tüskék szükséges méretei, a fővasak távolságai valamint a nyíróerő-tüskék i és i betonacélok adatai. kengyelek a tüskék / hüvelyek kengyelek a LD 22 Tüske (mm) LD üvely (mm) LDQ üvely (mm) Típus ossza Ø Betolási hossz Szélesség ossza Szélesség ossza Szélesség Oldalmozgás LD LD Tüske LD üvely LDQ üvely ØTüske Betolási hossz Szélesség ossza 12 Szélesség 12 ossza 12 Szélesség 12 ossza meghatározni a mellékelt ábra szerint. 13

15 Tel.: / Web.: ANCON LD 24 LD 24 FRd (kn) Beton C25/30 FRd (kn) Beton C30/37 Fuga (mm) megfelelő átadását a nyíróerő-tüskék és a beton között. Az Ancon LD és LDQ elem csak LD 24 és tüskénként kengyelvasalás 6-Ø12 8-Ø12 8-Ø12 8-Ø12 8-Ø12 8-Ø12 kengyelkiosztás 60mm 60mm 70mm 80mm 80mm 90mm elosztóvasalás 4-Ø10 4-Ø10 4-Ø12 4-Ø12 4-Ø12 4-Ø12 A mellékelt táblázatokban megtalálhatók a nyíróerő-tüskék szükséges méretei, a fővasak távolságai valamint a nyíróerő-tüskék i és i betonacélok adatai. kengyelek a tüskék / hüvelyek kengyelek a LD 24 Tüske (mm) LD üvely (mm) LDQ üvely (mm) Típus ossza Ø Betolási hossz Szélesség ossza Szélesség ossza Szélesség Oldalmozgás LD LD Tüske LD üvely LDQ üvely ØTüske Betolási hossz Szélesség ossza 12 Szélesség 12 ossza 12 Szélesség 12 ossza meghatározni a mellékelt ábra szerint. 14

16 Nyíróero-tüskék a szerkezetépítésben ANCON LD 30 LD 30 FRd (kn) Béton C25/30 FRd (kn) Béton C30/37 Fuga (mm) megfelelő átadását a nyíróerő-tüskék és a beton között. Az Ancon LD és LDQ elem csak LD 30 és tüskénként kengyelvasalás 10-Ø12 10-Ø12 10-Ø12 10-Ø12 10-Ø12 10-Ø12 kengyelkiosztás 50mm 50mm 60mm 60mm 60mm 60mm elosztóvasalás 4-Ø12 4-Ø12 4-Ø14 4-Ø14 4-Ø14 4-Ø14 A mellékelt táblázatokban megtalálhatók a nyíróerő-tüskék szükséges méretei, a fővasak távolságai valamint a nyíróerő-tüskék i és i betonacélok adatai. kengyelek a tüskék / hüvelyek kengyelek a LD 30 Tüske (mm) LD üvely (mm) LDQ üvely (mm) Típus ossza Ø Betolási hossz Szélesség ossza Szélesség ossza Szélesség Oldalmozgás LD LD Tüske LD üvely LDQ üvely ØTüske Betolási hossz Szélesség Szélesség 12 Largeur 12 ossza 12 Szélesség 12 ossza meghatározni a mellékelt ábra szerint. 15

17 Tel.: / Web.: ANCON LD 35 LD 35 FRd (kn) Beton C25/30 FRd (kn) Beton C30/37 Fuga (mm) megfelelő átadását a nyíróerő-tüskék és a beton között. Az Ancon LD és LDQ elem csak LD 35 és tüskénként kengyelvasalás 12-Ø14 12-Ø14 12-Ø14 10-Ø14 10-Ø14 10-Ø14 kengyelkiosztás 50mm 50mm 60mm 70mm 80mm 80mm elosztóvasalás 6-Ø14 6-Ø14 6-Ø14 6-Ø14 6-Ø14 6-Ø14 A mellékelt táblázatokban megtalálhatók a nyíróerő-tüskék szükséges méretei, a fővasak távolságai valamint a nyíróerő-tüskék i és i betonacélok adatai. kengyelek a tüskék / hüvelyek kengyelek a LD 35 Tüske (mm) LD üvely (mm) LDQ üvely (mm) Típus ossza Ø Betolási hossz Szélesség ossza Szélesség ossza Szélesség Oldalmozgás LD LD Tüske LD üvely LDQ üvely ØTüske Betolási hossz Szélesség ossza 12 Szélesség 12 ossza 12 Szélesség 12 ossza meghatározni a mellékelt ábra szerint. 16

18 Nyíróero-tüskék a szerkezetépítésben ANCON LD 42 LD 42 FRd (kn) Beton C25/30 FRd (kn) Beton C30/37 Fuga (mm) megfelelő átadását a nyíróerő-tüskék és a beton között. Az Ancon LD és LDQ elem csak LD 42 és tüskénként kengyelvasalás 12-Ø16 10-Ø16 10-Ø16 10-Ø16 10-Ø16 10-Ø16 kengyelkiosztás 60mm 80mm 90mm 100mm 100mm 120mm elosztóvasalás 6-Ø14 6-Ø14 6-Ø14 6-Ø14 6-Ø14 6-Ø14 A mellékelt táblázatokban megtalálhatók a nyíróerő-tüskék szükséges méretei, a fővasak távolságai valamint a nyíróerő-tüskék i és i betonacélok adatai kengyelek a tüskék / hüvelyek kengyelek a LD 42 Tüske (mm) LD üvely (mm)) LDQ üvely (mm)) Típus ossza Ø Betolási hossz Szélesség ossza Szélesség ossza Szélesség Oldalmozgás LD LD Tüske LD üvely LDQ üvely ØTüske Betolási hossz Szélesség ossza 12 Szélesség 12 ossza 12 Szélesség 12 ossza meghatározni a mellékelt ábra szerint. 17

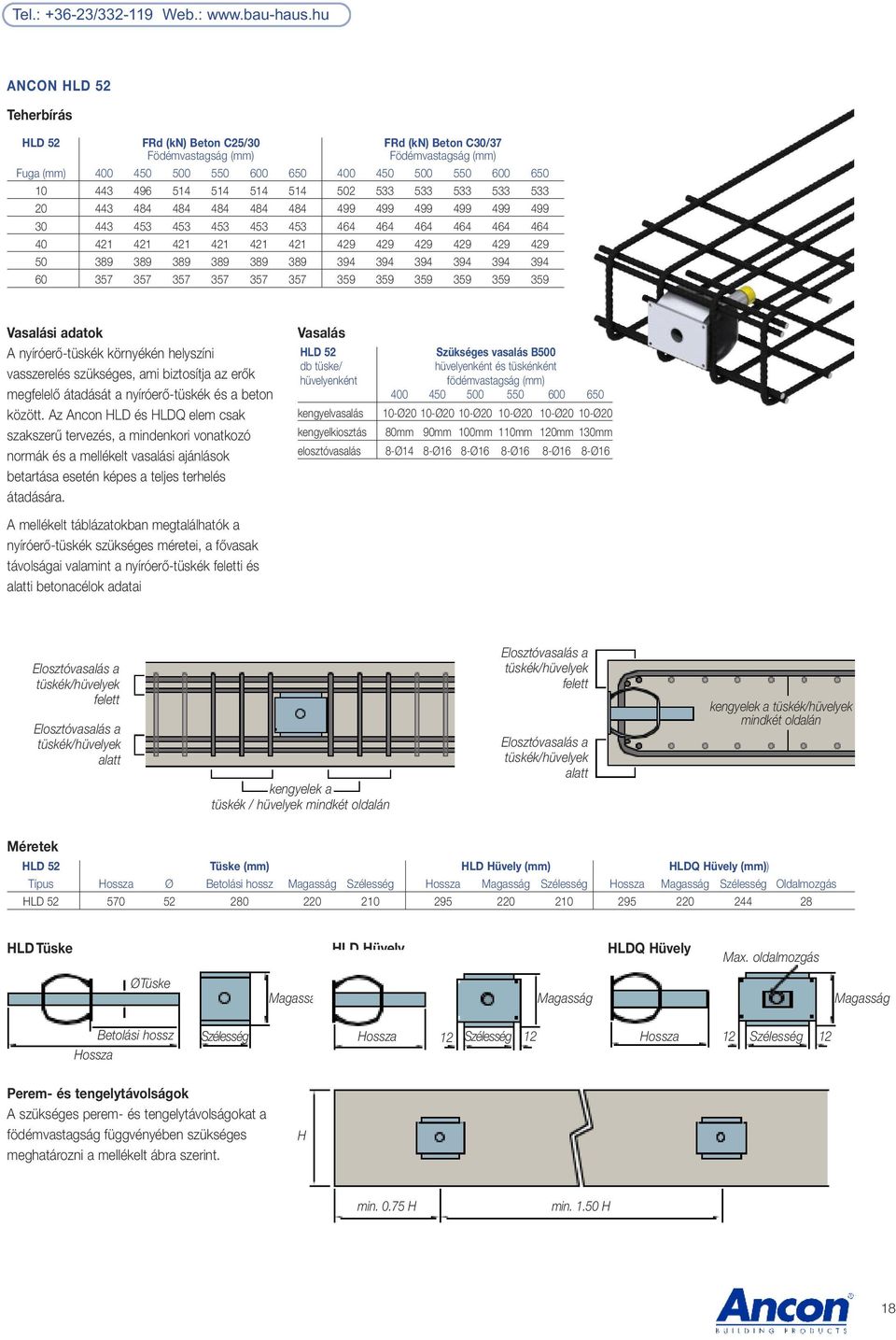

19 Tel.: / Web.: ANCON LD 52 LD 52 FRd (kn) Beton C25/30 FRd (kn) Beton C30/37 Fuga (mm) megfelelő átadását a nyíróerő-tüskék és a beton között. Az Ancon LD és LDQ elem csak LD 52 és tüskénként kengyelvasalás 10-Ø20 10-Ø20 10-Ø20 10-Ø20 10-Ø20 10-Ø20 kengyelkiosztás 80mm 90mm 100mm 110mm 120mm 130mm elosztóvasalás 8-Ø14 8-Ø16 8-Ø16 8-Ø16 8-Ø16 8-Ø16 A mellékelt táblázatokban megtalálhatók a nyíróerő-tüskék szükséges méretei, a fővasak távolságai valamint a nyíróerő-tüskék i és i betonacélok adatai kengyelek a tüskék / hüvelyek kengyelek a LD 52 Tüske (mm) LD üvely (mm) LDQ üvely (mm)) Típus ossza Ø Betolási hossz Szélesség ossza Szélesség ossza Szélesség Oldalmozgás LD LD Tüske LD üvely LDQ üvely ØTüske Betolási hossz Szélesség ossza 12 Szélesség 12 ossza 12 Szélesség 12 ossza meghatározni a mellékelt ábra szerint. 18

20 Nyíróero-tüskék a szerkezetépítésben ANCON DSD Az Ancon DSD nagy terhelhetőségű nyíróerőtüske. Ez a típus képes a legnagyobb nyíróerőket továbbítani, nagyobb hézagok mellett is. A tüskerész szabadon mozoghat a hüvelyrészben a tüske hossztengelyének irányában, ezáltall fel tudja venni az épületszerkezetek mozgásait. Ezt a nyíróerő-tüske típust 9 féle méretben gyártják, 30kN és 500kN közti terhek A terhelési függvényekben a 9. oldalon megtalálhatóak a vonatkozó födémvastagságok 160mm-től 400mm-ig valamint a fuga távolságokat 50mm-ig. A tüske os duplex anyagból, a többi rész es minőségű saválló anyagból készül. DSD Lezáró sapka üvely rész Szegező véglemez lyukakkal Tüske Tüske rész ANCON DSDQ A DSDQ típusú elem ugyanazt a tüskerészt tartalmazza mint a LD, de a hengeres hüvelyrész még egy további négyszög keresztmetszetű hüvelyben van elhelyezve. Ez a további hüvely az axiális mozgás mellett lehetővé teszi a tüske horizontális elmozdulását is a dilatációs fuga hosszirányában is. Ez a típus a DSD-vel megegyező méretekben, azonos anyaggal és terhelhetőséggel áll rendelkezésre. DSDQ Összekötő borda ANCON DSDS A DSDS típusú elem alapvetően a normál DSD koncepciójával készült. Lényeges különbség, hogy a fugarészen is van egy behegesztett acéllap, amely a nyíróerő-átvitelt nagyobb fugákra optimalizálja. 6, 8 és 10 cm-es fugákhoz lehet tüskéket rendelni. Ezeket a tüskéket a DSD és a DSDQ típusú hüvelybe lehet behelyezni, az annak megfelelő következmények (egy- és kétirányú mozgás felvétele) mellett. A tüske es duplex anyagból, a többi rész es minőségű rozsdamentes anyagból készült. Igény szerint akár katalógusban megjelentettnél nagyobb tüskéket is lehet DSDS kivitelben készíteni. DSDS 19

21 Tel.: / Web.: ANCON DSD 65 DSD 65 FRd (kn) Beton C25/30 FRd (kn) Beton C30/37 Fuga (mm) megfelelő átadását a nyíróerő-tüskék és a beton között. Az Ancon DSD és DSDQ elem csak DSD 65 és tüskénként kengyelvasalás 6-Ø10 6-Ø10 6-Ø10 8-Ø10 8-Ø10 8-Ø10 kengyelkiosztás 50mm 60mm 65mm 50mm 50mm 60mm elosztóvasalás 4-Ø10 4-Ø10 4-Ø10 4-Ø10 4-Ø10 4-Ø10 A mellékelt táblázatokban megtalálhatók a nyíróerő-tüskék szükséges méretei, a fővasak távolságai valamint a nyíróerő-tüskék i és i betonacélok adatai. kengyelek a tüskék / hüvelyek kengyelek a DSD 65 Tüske (mm) DSD üvely (mm) DSDQ üvely (mm) Szélesség Szélesség Szélesség Típus ossza Ø Tengelytáv Betolási hossz helye ossza helye ossza helye Oldalmozgás DSD / / DSD/DSDQ Tüske DSD üvely DSDQ üvely ØTüske helye helye helye Tengelytávolság Betolási hossz Tüske meghatározni a mellékelt ábra szerint. 20

22 Nyíróero-tüskék a szerkezetépítésben ANCON DSD 75 DSD 75 FRd (kn) Beton C25/30 FRd (kn) Beton C30/37 Fuga (mm) megfelelő átadását a nyíróerő-tüskék és a beton között. Az Ancon DSD és DSDQ elem csak DSD 75 és tüskénként kengyelvasalás 6-Ø12 6-Ø12 6-Ø12 6-Ø12 6-Ø12 8-Ø12 kengyelkiosztás 70mm 80mm 80mm 90mm 100mm 70mm elosztóvasalás 4-Ø10 4-Ø10 4-Ø10 4-Ø12 4-Ø12 4-Ø12 A mellékelt táblázatokban megtalálhatók a nyíróerő-tüskék szükséges méretei, a fővasak távolságai valamint a nyíróerő-tüskék i és i betonacélok adatai. kengyelek a tüskék / hüvelyek kengyelek a DSD 75 Tüske (mm) DSD üvely (mm) DSDQ üvely (mm) Szélesség Szélesség Szélesség Típus ossza Ø Tengelytáv Betolási hossz helye ossza helye ossza helye Oldalmozgás DSD / / DSD/DSDQ Tüske DSD üvely DSDQ üvely ØTüske helye helye helye Tengelytávolság Betolási hossz Tüske meghatározni mellékelt ábra szerint. 21

23 Tel.: / Web.: ANCON DSD 100 DSD 100 FRd (kn) Beton C25/30 FRd (kn) Beton C30/37 Fuga (mm) megfelelő átadását a nyíróerő-tüskék és a beton között. Az Ancon DSD és DSDQ elem csak DSD 100 és tüskénként kengyelvasalás 8-Ø14 8-Ø14 8-Ø14 8-Ø14 8-Ø14 8-Ø14 kengyelkiosztás 70mm 70mm 80mm 80mm 90mm 90mm elosztóvasalás 4-Ø14 4-Ø14 4-Ø14 4-Ø14 4-Ø14 4-Ø14 A mellékelt táblázatokban megtalálhatók a nyíróerő-tüskék szükséges méretei, a fővasak távolságai valamint a nyíróerő-tüskék i és i betonacélok adatai. kengyelek a kengyelek a tüskék / hüvelyek DSD 100 Tüske (mm) DSD üvely (mm) DSDQ üvely (mm) Szélesség Szélesség Szélesség Típus ossza Ø Tengelytáv Betolási hossz helye ossza helye ossza helye Oldalmozgás DSD / / DSD/DSDQ Tüske DSD üvely DSDQ üvely ØTüske helye helye helye Tengelytávolság Betolási hossz Tüske meghatározni mellékelt ábra szerint. 22

24 Nyíróero-tüskék a szerkezetépítésben ANCON DSD 130 DSD 130 FRd (kn) Beton C25/30 FRd (kn) Beton C30/37 Fuga (mm) megfelelő átadását a nyíróerő-tüskék és a beton között. Az Ancon DSD és DSDQ elem csak DSD 130 és tüskénként kengyelvasalás 8-Ø14 8-Ø14 8-Ø14 8-Ø14 10-Ø14 10-Ø16 kengyelkiosztás 80mm 85mm 90mm 90mm 75mm 100mm elosztóvasalás 6-Ø12 6-Ø12 4-Ø14 4-Ø14 6-Ø14 6-Ø14 A mellékel táblázatokban megtalálhatók a nyírótüskék szükséges méretei, a fővasak távolságai valamint a nyíróerő-tüskék i és i betonacélok adatai. kengyelek a tüskék / hüvelyek kengyelek a DSD 130 Tüske (mm) DSD üvely (mm) DSDQ üvely (mm) Szélesség Szélesség Szélesség Típus ossza Ø Tengelytáv Betolási hossz helye ossza helye ossza helye Oldalmozgás DSD / / DSD/DSDQ Tüske üvely DSD DSDQ üvely ØTüske helye helye helye Tengelytávolság Betolási hossz Tüske meghatározni mellékelt ábra szerint. 23

25 Tel.: / Web.: ANCON DSD 150 DSD 150 FRd (kn) Beton C25/30 FRd (kn) Beton C30/37 Fuga (mm) megfelelő átadását a nyíróerő-tüskék és a beton között. Az Ancon DSD és DSDQ elem csak DSD 150 és tüskénként kengyelvasalás 8-Ø16 10-Ø16 10-Ø16 10-Ø16 12-Ø16 12-Ø16 kengyelkiosztás 100mm 85mm 95mm 100mm 100mm 110mm elosztóvasalás 6-Ø14 6-Ø14 6-Ø14 8-Ø14 8-Ø16 8-Ø16 A mellékelt táblázatokban megtalálhatók a nyíróerő-tüskék szükséges méretei, a fővasak távolságai valamint a nyíróerő-tüskék i és i betonacélok adatai. kengyelek a tüskék / hüvelyek kengyelek a DSD 150 Tüske (mm) DSD üvely (mm) DSDQ üvely (mm) Szélesség Szélesség Szélesség Típus ossza Ø Tengelytáv Betolási hossz helye ossza helye ossza helye Oldalmozgás DSD / / DSD/DSDQ Tüske DSD üvely DSDQ üvely ØTüske helye helye helye Tengelytávolság Betolási hossz Tüske meghatározni mellékelt ábra szerint. 24

26 Nyíróero-tüskék a szerkezetépítésben ANCON DSD 400 DSD 400 FRd (kn) Beton C25/30 FRd (kn) Beton C30/37 Fuga (mm) megfelelő átadását a nyíróerő-tüskék és a beton között. Az Ancon DSD és DSDQ elem csak DSD 400 és tüskénként kengyelvasalás 12-Ø16 12-Ø16 14-Ø16 14-Ø16 16-Ø16 16-Ø16 kengyelkiosztás 90mm 100mm 90mm 100mm 100mm 110mm elosztóvasalás 6-Ø16 8-Ø16 8-Ø16 10-Ø16 10-Ø16 12-Ø16 A mellékelt táblázatokban megtalálhatók a nyíróerő-tüskék szükséges méretei, a fővasak távolságai valamint a nyíróerő-tüskék i és i betonacélok adatai. kengyelek a tüskék / hüvelyek kengyelek a DSD 400 Tüske (mm) DSD üvely (mm) DSDQ üvely (mm) Szélesség Szélesség Szélesség Típus ossza Ø Tengelytáv Betolási hossz helye ossza helye ossza helye Oldalmozgás DSD / / DSD/DSDQ Tüske DSD üvely DSDQ üvely ØTüske helye helye helye Tengelytávolság Betolási hossz Tüske meghatározni mellékelt ábra szerint. 25

27 Tel.: / Web.: ANCON DSD 450 DSD 450 FRd (kn) Beton C25/30 FRd (kn) Beton C30/37 Fuga (mm)) megfelelő átadását a nyíróerő-tüskék és a beton között. Az Ancon DSD és DSDQ elem csak DSD 450 és tüskénként kengyelvasalás 10-Ø20 10-Ø20 10-Ø20 10-Ø20 12-Ø20 12-Ø20 kengyelkiosztás 110mm 120mm 130mm 150mm 130mm 150mm elosztóvasalás 8-Ø16 8-Ø16 8-Ø16 10-Ø16 10-Ø16 12-Ø16 A mellékelt táblázatokban megtalálhatók a nyíróerő-tüskék szükséges méretei, a fővasak távolságai valamint a nyíróerő-tüskék i és i betonacélok adatai. kengyelek a tüskék / hüvelyek kengyelek a DSD 450 Tüske (mm) DSD üvely (mm) DSDQ üvely (mm) Szélesség Szélesség Szélesség Típus ossza Ø Tengelytáv Betolási hossz helye ossza helye ossza helye Oldalmozgás DSD / / DSD/DSDQ Tüske DSD üvely DSDQ üvely ØTüske helye helye helye Tengelytávolság Betolási hossz Tüske meghatározni mellékelt ábra szerint. 26

28 Nyíróero-tüskék a szerkezetépítésben ANCON DSDS 30 - SZÉLES FUGÁKOZ DSDS 30 Fuge FRd (kn) Beton C25/30 FRd (kn) Beton C30/37 (mm) Fuga (mm) DSDS DSDS DSDS megfelelő átadását a nyíróerő-tüskék és a beton között. Az Ancon DSD és DSDQ elem csak DSDS 30 és tüskénként kengyelvasalás 4-10Ø 4-10Ø 4-10Ø 6-10Ø 6-10Ø 6-10Ø kengyelkiosztás 100mm 100mm 120mm 120mm 140mm 140mm elosztóvasalás 2-10Ø 2-10Ø 2-10Ø 2-10Ø 4-10Ø 4-10Ø A mellékelt táblázatokban megtalálhatók a nyíróerő-tüskék szükséges méretei, a fővasak távolságai valamint a nyíróerő-tüskék i és i betonacélok adatai. kengyelek a tüskék / hüvelyek kengyelek a DSDS 30 Tüske (mm) DSDS üvely (mm) DSDSQ üvely (mm) Szélesség Merevítő Szélesség Szélesség Betolási lemez a Típus ossz Ø Tengelytáv hossz helye hézagban ossza helye ossza helye Oldalmozgás DSDS /110 50x32x / DSDS /110 70x32x / DSDS /110 90x32x / DSDS Tüske DSDS üvely DSDSQ üvely ØTüske helye helye helye Tengelytávolság Betolási hossz Tüske meghatározni mellékelt ábra szerint. 27

29 Tel.: / Web.: ANCON DSDS 50 - SZÉLES FUGÁKOZ DSDS 50 Fuge FRd (kn) Beton C25/30 FRd (kn) Beton C30/37 (mm) Fuga (mm) DSDS DSDS DSDS megfelelő átadását a nyírótüskék és a beton között. Az Ancon DSD és DSDQ elem csak DSDS 50 és tüskénként kengyelvasalás 4-10Ø 4-10Ø 6-10Ø 6-10Ø 6-10Ø 6-10Ø kengyelkiosztás 100mm 100mm 100mm 120mm 140mm 150mm elosztóvasalás 2-10Ø 2-10Ø 2-10Ø 4-10Ø 4-10Ø 4-10Ø A mellékelt táblázatokban megtalálhatók a nyíróerő-tüskék szükséges méretei, a fővasak távolságai valamint a nyírótüskék i és i betonacélok adatai. kengyelek a tüskék / hüvelyek kengyelek a DSDS 50 Tüske (mm) DSDS üvely (mm) DSDSQ üvely (mm) Szélesség Merevítő Szélesség Szélesség Betolási lemez a Típus ossz Ø Tengelytáv hossz helye hézagban ossza helye ossza helye Oldalmozgás DSDS /130 50x32x / DSDS /130 70x32x / DSDS /130 90x32x / DSDS Tüske DSDS üvely DSDSQ üvely ØTüske helye helye helye Tengelytávolság Betolási hossz Tüske meghatározni mellékelt ábra szerint. 28

30 Nyíróero-tüskék a szerkezetépítésben BEÉPÍTÉSI ÚTMUTATÓ Az Ancon nyíróerő-tüskék kétrészes, pozicionáló kialakítása miatt a zsaluzaton csak a hüvelyek kerülnek szegezésre, vagy felfúrásra, a tüskék helyét a hüvelyek rögzítik. A szerelés ezáltal egyszerű és egyúttal pontos is lesz. A LD és a LDQ nyírótüskéket a leggyakrabban függőleges terhek átadására építik be, ezért fontos a szerelés során a beépítési pozíciókra ügyelni. A tüskerészek is és a hüvely részek is az egyik oldalukon felül (Oben/Top) felirattal vannak ellátva, és ennek megfelelően kell beépíteni őket. Az erőket azonban néha nem függőleges irányban terhelik át. Fontos, hogy a nyírótüske (Oben / Top) felirattal jelölt része mindig a terhelés felőli irányba legyen beszerelve. 1 2 A hüvelyrészt a terhelés irányának megfelelően beállítva kell a zsaluzatra felszegezni. Ellenőrizze, hogy az előírt minimális peremilletve tengelytávolságok be vannak-e tartva. A felragasztott fólia a beton illetve a cementtej befolyását akadályozza meg, ezért a sértetlenségére ügyelni kell. A szükséges csatlakozó vasalás beszerelése és egy utolsó ellenőrzés után (vasalás mennyisége, betontakarás) lehet a betonozást elvégezni. A hüvelyrész beépítése ezzel elkészült Miután a beton elérte a megfelelő szilárdságot, a zsaluzatot el lehet távolítani. Most már el lehet távolítani a hüvely részre felragasztott fóliát, vagy át lehet szúrni és a tüskerészt be lehet a helyére helyezni. Fontos: A keresztirányú mozgást is lehetővé tévő tüskék alkalmazása esetén (LDQ vagy ESDQ) a fóliát mindig a közepén szabad átlyukasztani úgy, hogy csak a négyszög hüvely közepén elhelyezkedő hengeres hüvelyrész legyen szabad a tüske számára és a hüvely többi része védett maradjon. 6 Ezután a fugát a megfelelő vastagságú fugakitöltő anyaggal a szükséges fugaszélességben - dilatációképző habanyaggal - el lehet látni. Toljuk be ezután ütközésig a tüske részt a beépített hüvelybe. A tüske betonozás közbeni elmozdulásának megakadályozása céljából a hüvelyt kis szorítóval láttuk el, ami a tüskét a beépítési helyzetben rögzíti. Ennek az enyhe szorításnak a legyőzésére beépítéskor a tüskéket enyhe ütéssel lehet a helyére tolni. 29 Ezután meg lehet kezdeni a csatlakozó vasalás beszerelését, ahol ismét ügyelni kell a vasalás paramétereire és a szükséges betontakarásra. A beszerelés a betonozással fejeződik be. Megjegyzések: (1) A fenti Ancon LD számára készített beépítési útmutató vonatkozik az összes többi Ancon nyíró tüske beépítésére is. (2) Nagyobb födémvastagságoknál adott esetben a tüskék és hüvelyek további rögzítését is meg kell fontolni, hogy a betonozás során az esetleges elmozdulások megakadályozhatók legyenek.

31 Tel.: / Web.: TŰZGÁTLÓ MANDZSETTÁK Minden nyíróerő-tüskéhez rendelhető egy speciális tűzgátló mandzsetta, amelyik az R90 tűzállósági osztály követelményeit biztosítja. Ezek a mandzsetták tűzálló anyagból készülnek, és helyettesítik a fugaanyagot a nyíróerő-tüskék körül. A Promaseal lapok a tűz hatására hő- és tűzálló habbá fejlődnek, amelyek hatékonyan védik a nyíróerő-tüskéket. A tűzgátló mandzsetták 20 mm szélességben készülnek, és mm fugaszélesség mellett építhetők be. Nagyobb (30-60 mm) fugák esetén tüskénként két mandzsettát szükséges használni. A tűzgátló mandzsetták az előrefúrt lyukakkal a megfelelő tüskékhez illeszthetők. DSD típus Szélesség/magasság (mm) x x x x x x x x x330 Fugaanyag Mandzsetta DSD magasság 20mm Tűzgátló mandzsetta Tűzgátló mandzsetta Madzsetta DSDQ típushoz magasság DSDQ típus Szélesség/magasság (mm) x x x x x x x x x330 szélesség Névleges szélesség: 20 mmm A többi méret kérésre módosítható. szélesség ED/ESD típus Szélesség/magasság (mm) x x x x x110 Mandzsetta ED/ESD típushoz 110mm 110mm Mandzsetta ESDQ típushoz ESDQ típus Szélesség/magasság (mm) x x x x mm 165mm LD típus Szélesség/magasság (mm) x x x x x x x220 LDQ típus Szélesség/magasság (mm) x x x x x x x220 DSDS típus Szélesség/magasság (mm) x x165 Mandzsetta LD típushoz 110mm 110mm 110mm Mandzsetta LDQ típushoz 165mm DSDQS típus Szélesség/magasság (mm) x x165 30
