Működtetés. Alapinform ációk» a működtetési határértékek áttekintése. Mozgatás hevederrel. standard heveder 14 mm max. 15 kg heveder-feltekerő

Átírás

1 252 Alapinform ációk» a működtetési határértékek áttekintése Mozgatás hevederrel palást súlya SW 40 nyolcszög tengely SW 60 nyolcszög tengely standard heveder max. 15 kg heveder-feltekerő max. 20 kg heveder hevederhúzó hajtóművel max. 20 kg heveder állítható hevedertányérral ( k. tokos)max. 15 kg heveder tartódobozban ( külsőtokos) max. 15 kg mm heveder a tokmeghosszabbításban max. 15 kg heveder átvezetéssel max. 12 kg heveder tartódobozban** ( ráépített) max. 7 kg heveder állítható hevedertányérral ** ( ráépített) max. 7 kg * KARO-nál 60-as tengellyel is ** KARO és RA.2rendszereknél Zsinóros mozgatás palást súlya SW 40 nyolcszög tengely SW 60 nyolcszög tengely zsinóros mozgatás (.XP rendszereknél nincs) max. 15 kg szállítható nem szállítható

2 253 Alapinform ációk» a működtetési határértékek áttekintése Hajtókaros mozgatás palást súlya SW 40 nyolcszög tengely SW 60 nyolcszög tengely hajtómű2:1 áttétellel max. 10 kg hajtómű3:1 áttétellel max. 15 kg hajtómű3:1 áttétellel tartódobozban max. 15 kg hajtómű3:1 áttétellel a tokmeghosszabbításban max. 15 kg hajtómű4 :1 áttétellel a tokmeghosszabbításban max. 28 kg hajtómű4:1 áttétellel max. 28 kg biztonsági csomag hajtóműve max. 43 kg centrikus hajtómű max. 15 kg külső, állítható hajtómű max. 15 kg Motoros mozgatás palást súlya SW 40 nyolcszög tengely SW 60 nyolcszög tengely motor 17 kg páncélsúlyig motor 17 kg páncélysúly felett motor funky rádiós vezérléssel motor hajtókarral EIB-Bus-motor Interface nélkül max. 64 kg szállítható nem szállítható max. 17 kg max. 64 kg max. 64 kg max. 85 kg Megjegyzés: Motoros meghajtás esetén a redőnyt 60-as tengellyel szereljük. Igény esetén (kisebb tokoknál) a redőny 40-es tengellyel is rendelhető.

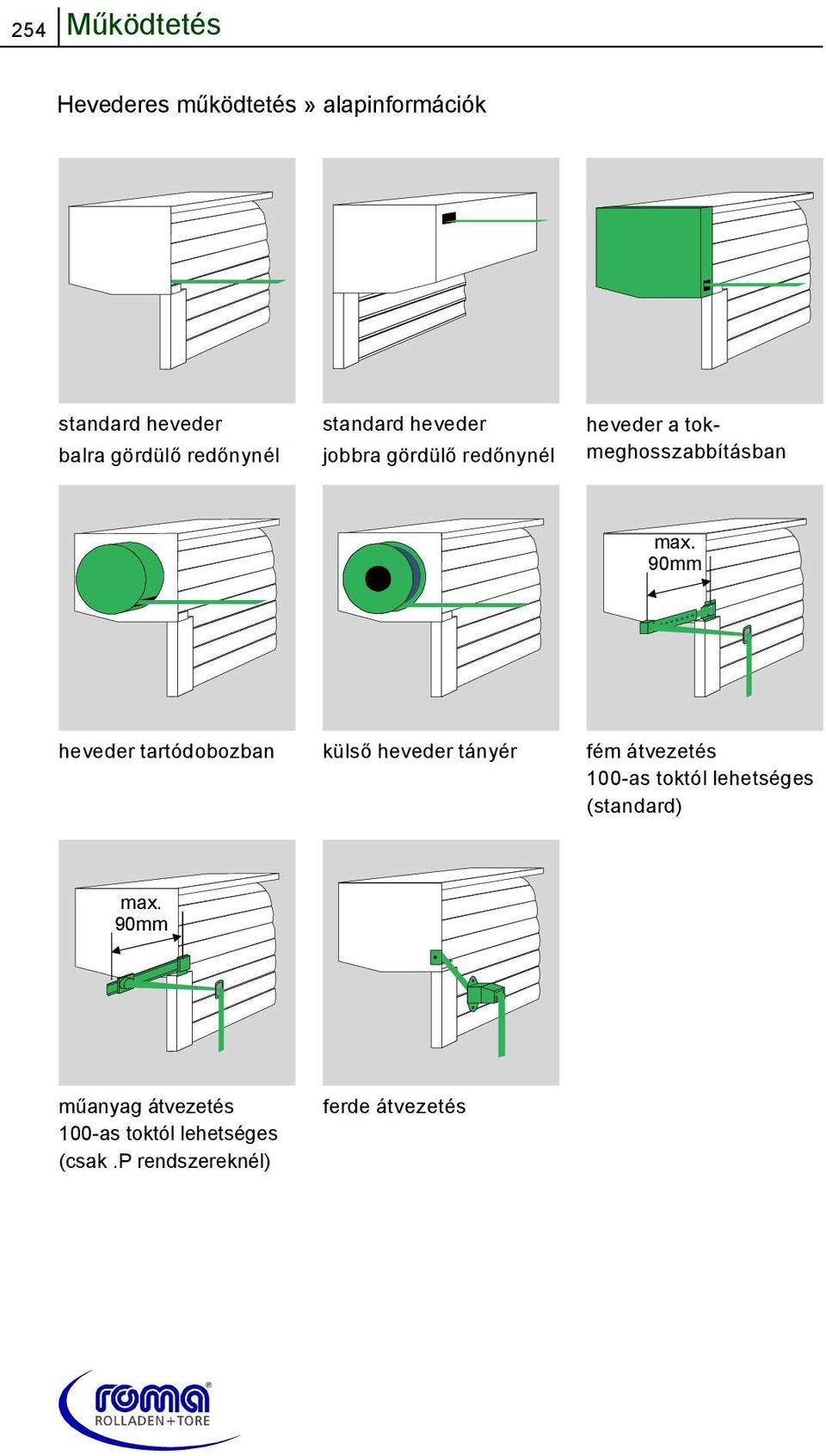

3 254 Hevederes működtetés» alapinformációk standard heveder standard heveder balra gördülőredőnynél jobbra gördülőredőnynél heveder a tokmeghosszabbításban max. 90mm heveder tartódobozban külsőheveder tányér fém átvezetés 100-as toktól lehetséges ( standard) max. 90mm műanyag átvezetés 100-as toktól lehetséges (csak.p rendszereknél) ferde átvezetés

4 255 Hajtókaros- és motoros működtetés» alapinformációk hajtókaros mozgatás» 2:1, 3:1 vagy 4:1 csökkentőáttétel» a hajtókar 90º -os ( standard ) vagy 45º -os eltéréssel választható ( az állítható felfogatásnak köszönhetően finombeállítás is lehetséges). Ez azutasításvalamennyi működtetésimódot érinti: Több elemből álló redőnyök esetében 40-es és 60-as tengelynél is 15 % súrlódásból eredőpótlékot kell figyelembe venni. 90º balra gördülőredőny 90º-os hajtókarral xº balra gördülőredőny 45º -os hajtókarral ( az x szög a tokmérettől függően változik) 90º xº külső, állítható hajtókar motoros mozgatás 230 V elektromotor 3,0 méter kábellel. Süllyesztett vagy kiemelt kapcsoló felár ellenében rendelhető. jobbra gördülőredőny 90º-os hajtókarral rádió távvezérléses működtetés Funky vezérlés külsőtokos redőnyökhöz motorral, motorfelfogóval és fali adóval. Csak 60-as nyölcszög tengelynél. jobbra gördülőredőny 45º -os hajtókarral ( az x szög a tokmérettől függően változik) kábelkivezetés

5 256 Hevederes működtetés» hevederkivezetés RONDO A Tokméret A méret B méret 100-as 17 mm B 138-as 165-ös 17 mm 17 mm 205-ös 17 mm PENTO AR, PENTO KR A B Tokméret 100-as 125-ös 138-as 150-es 165-ös 180-as 205-ös A méret B méret 17 mm 17 mm 17 mm 17 mm 17 mm 17 mm 17 mm PENTO SR A B Tokméret 75-ös 85-ös 100-as 120-as 135-ös 145-ös 185-ös A méret 12 mm 12 mm 12 mm 12 mm 12 mm 12 mm 12 mm B méret 21 mm 21 mm 23 mm 23 mm 23 mm 23 mm 27 mm RA.2 20,5 mm hevederkivezetés alul ( valamennyi tokméretnél)

6 257 Hevederes működtetés» hevederkivezetés RA.2 50 mm heveder: 20,5 mm 23 mm heveder: 41,0 mm hevederkivezetésfent a tokmeghosszabbításban KARO 20,5 mm hevederkivezetés alul 50,0 mm 20,5 mm hevederkivezetés felül

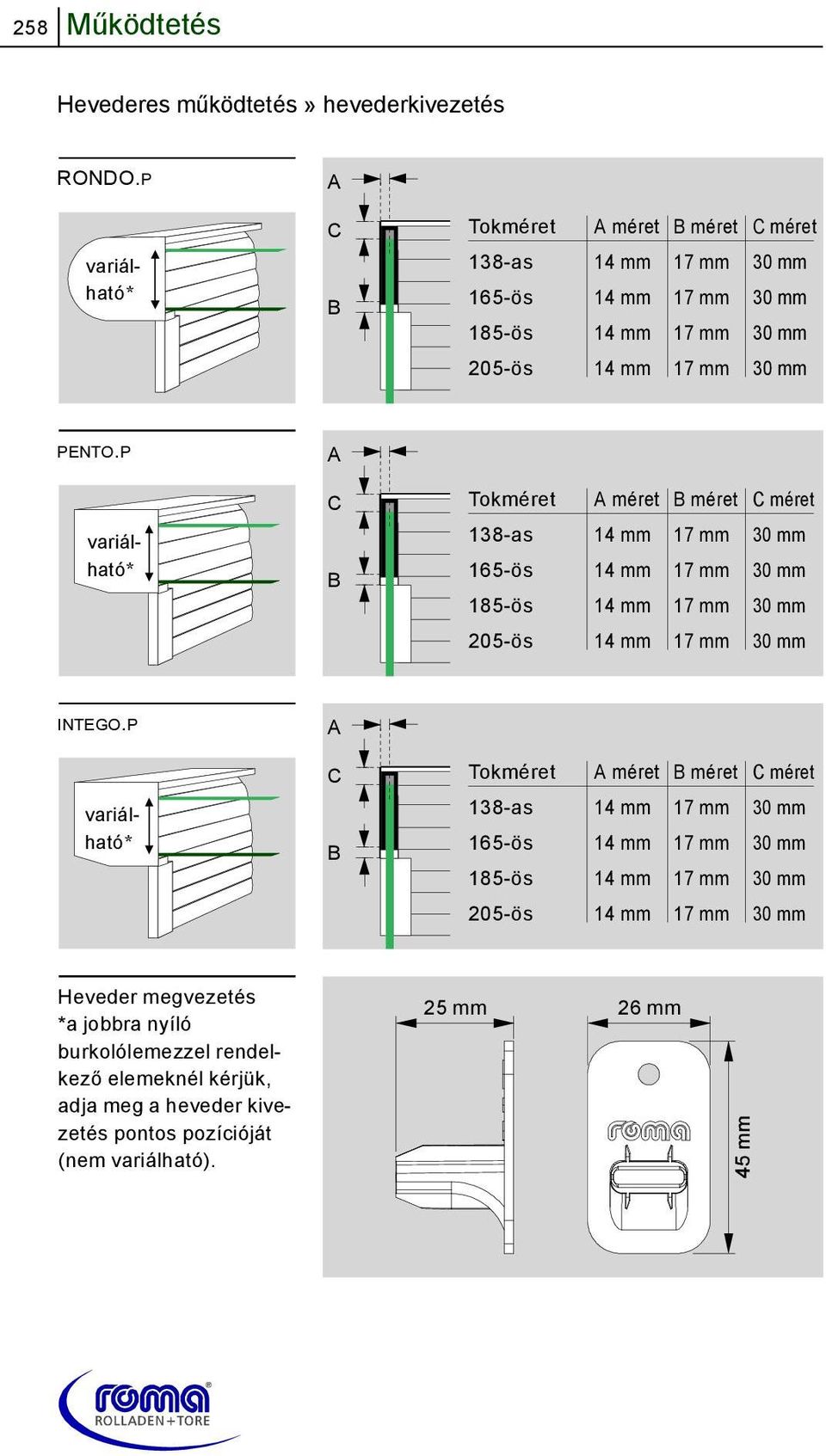

7 258 Hevederes működtetés» hevederkivezetés RONDO.P A C Tokméret A méret B méret C méret variálható* B 138-as 165-ös 185-ös 17 mm 17 mm 17 mm 205-ös 17 mm PENTO. P A C Tokméret A méret B méret C méret variálható* B 138-as 165-ös 185-ös 17 mm 17 mm 17 mm 205-ös 17 mm INTEGO. P A C Tokméret A méret B méret C méret variálható* B 138-as 165-ös 185-ös 17 mm 17 mm 17 mm 205-ös 17 mm Heveder megvezetés * a jobbra nyíló burkolólemezzel rendelkezőelemeknél kérjük, adja meg a heveder kivezetés pontos pozícióját (nem variálható). 25 mm 26 mm

8 259 Hevederes működtetés» hevederkivezetés RONDO. XP* A Tokméret A méret B méret C méret* C 138-as 10 mm variálható* B 150-es 165-ös 185-ös 10 mm 10 mm 10 mm 205-ös 10 mm QUADRO.XP A Tokméret A méret B méret C méret C 138-as 10 mm variálható* B 150-es 165-ös 185-ös 10 mm 10 mm 10 mm 205-ös 10 mm PENTO. XP*, INTEGO. XP A Tokméret A méret B méret C méret* C 138-as 10 mm variálható* B 150-es 165-ös 185-ös 10 mm 10 mm 10 mm 205-ös 10 mm * hajlított elemeknél a variálható terület korlátozott ill. a hevederkivezetést jobbra nyíló burkolólemezzel kell megadni. 30 görgővel mit Rolle (variabel) heveder 20 mit Gurtführung.P megvezetéssel méretek mm-ben

9 260 Hevederes működtetés» tartozékok 22 mm 20 mm felhajtható 140 mm elfordítható hevedercsévélő( standard) falra szerelhetőhevedercsévélő kihagyás mérete: szél. = 33 mm mag. =128 mm mély. = 113 mm kihagyás mérete: szél. = 18 mm mag. =110 mm mély. = 50 mm 29 mm 42 mm süllyesztett hevedercsévélő 61 mm félig süllyesztett hevedercsévélő

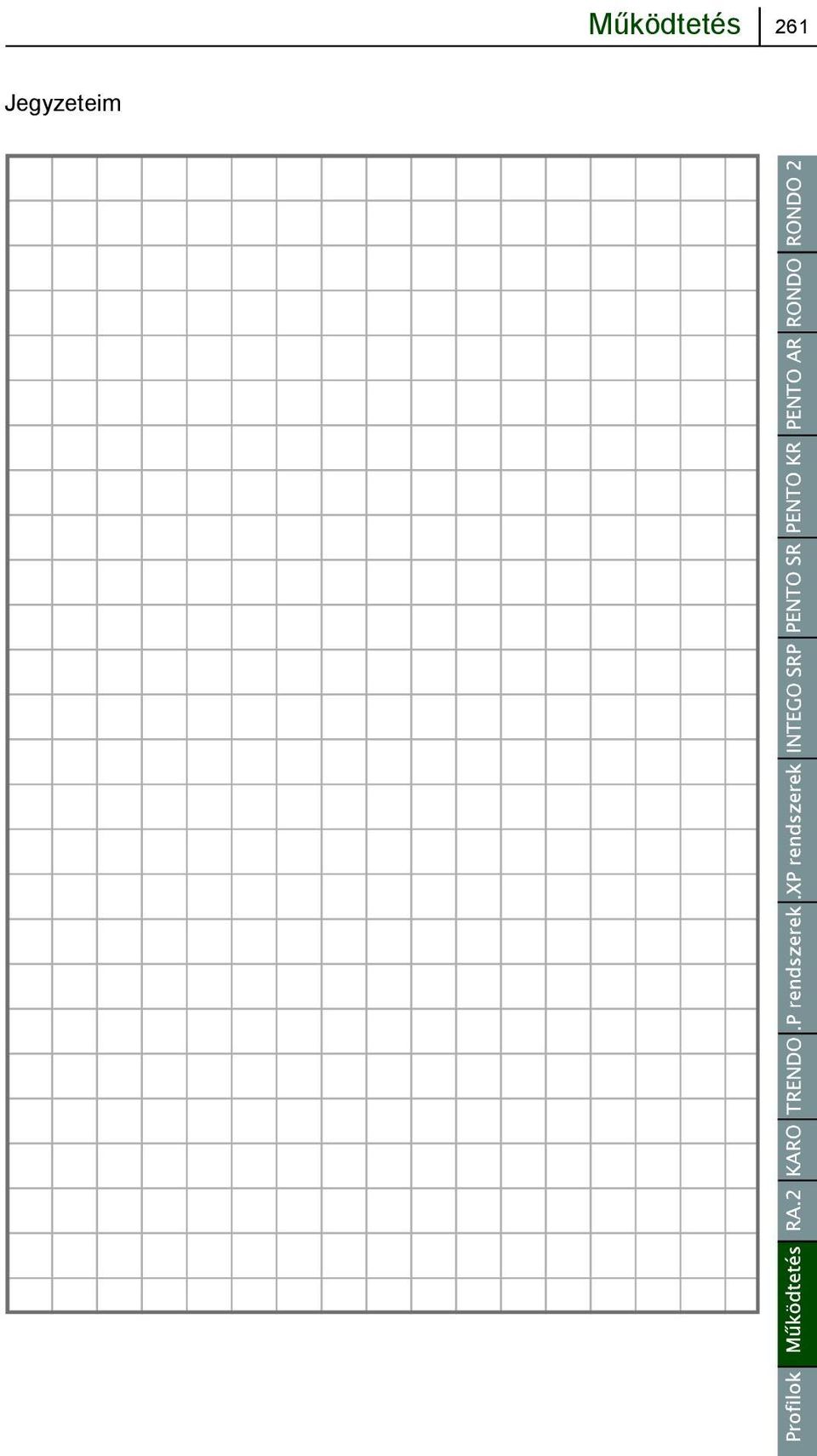

10 Jegyzeteim 261

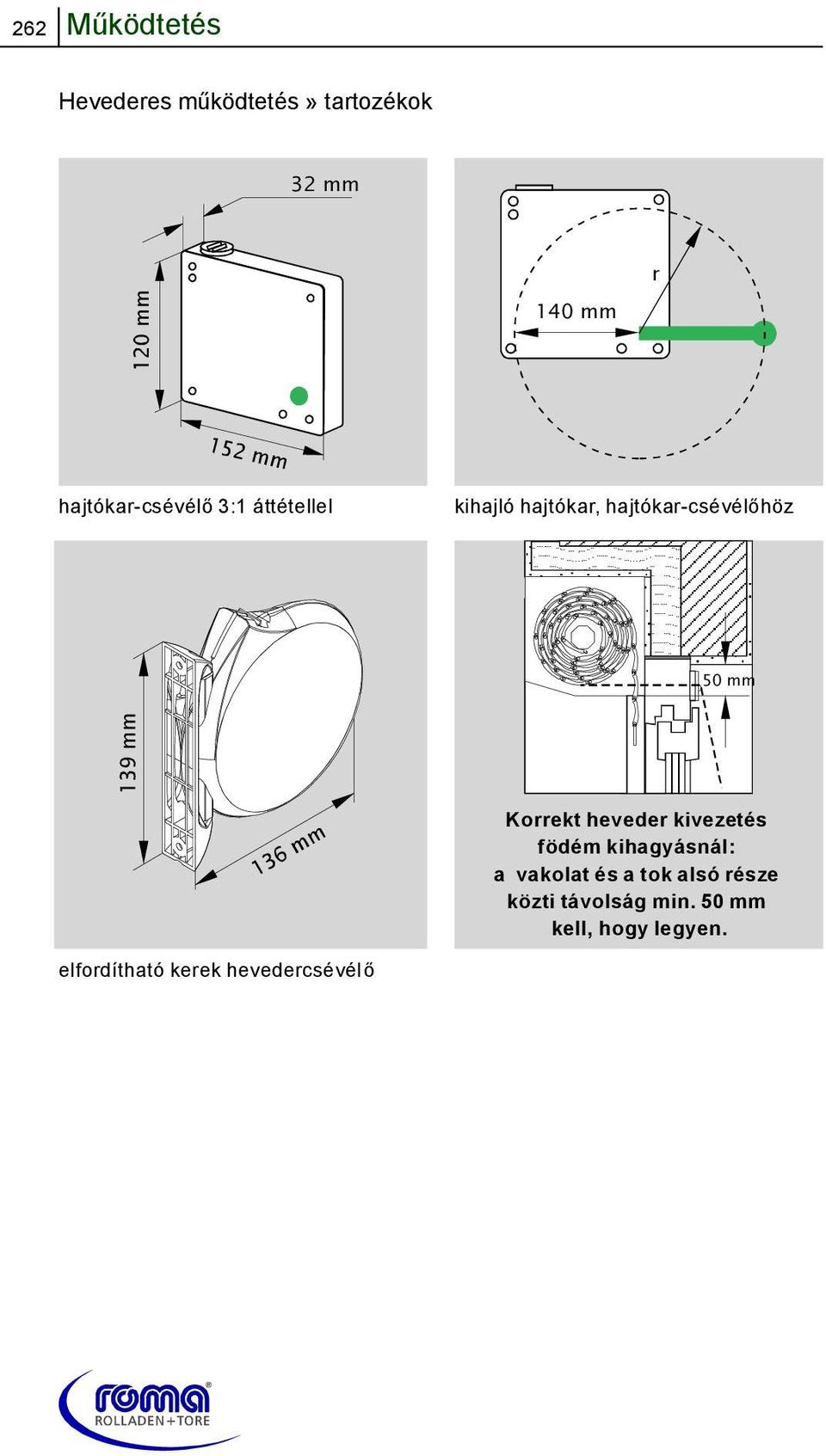

11 262 Hevederes működtetés» tartozékok 32 mm 140 mm r hajtókar-csévélő3:1 áttétellel kihajló hajtókar, hajtókar-csévélőhöz 50 mm elfordítható kerek hevedercsévélő Korrekt heveder kivezetés födém kihagyásnál: a vakolat és a tok alsó része közti távolság min. 50 mm kell, hogy legyen.

12 263 Hevederes működtetés» tartozékok 16 mm 55 mm 55 mm 22 mm 22 mm távtartós hevedermegvezetés a méretek mm-ben értendők heveder megvezetés dupla kefebetéttel a legkiválóbb légzáróság eléréséért a méretek mm-ben értendők hevedermegvezetés kefebetéttel a méretek mm-ben értendők 16 távtartós hevedermegvezetés a méretek mm-ben értendők

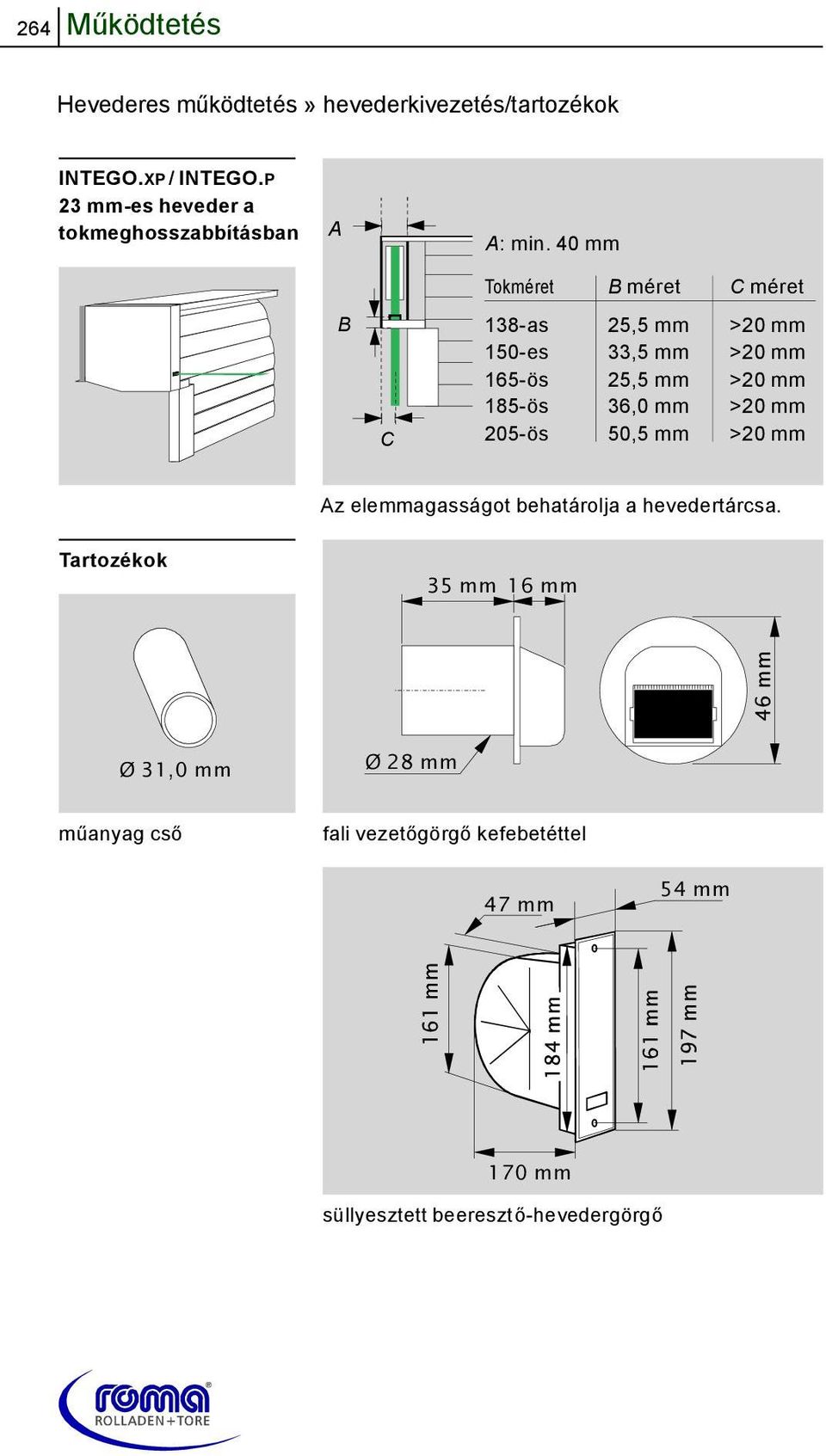

13 264 Hevederes működtetés» hevederkivezetés/tartozékok INTEGO. XP / INTEGO. P 23 mm-es heveder a tokmeghosszabbításban A A: min. 40 mm Tokméret B méret C méret B C 138-as 150-es 165-ös 185-ös 205-ös 25,5 mm 33,5 mm 25,5 mm 36,0 mm 50,5 mm >20 mm >20 mm >20 mm >20 mm >20 mm Az elemmagasságot behatárolja a hevedertárcsa. Tartozékok 35 mm 16 mm Ø 31,0 mm Ø 28 mm műanyag cső fali vezetőgörgőkefebetéttel 47 mm 54 mm 170 mm süllyesztett beeresztő-hevedergörgő

14 265 Hevederes működtetés» hevederkivezetés/tartozékok INTEGO. XP / INTEGO. P -es heveder a tokmeghosszabbításban variálható A D B C A: min. = * csak.p-rendszereknél Tokméret B méret C méret D méret 125.ös* 138-as 150-es 165-ös 185-ös 205-ös 10 mm 10 mm 10 mm 10 mm 10 mm 10 mm Az elemmagasságot behatárolja a hevedertárcsa. Tartozékok Ø 20 mm 22 mm fali vezetőgörgőkefebetéttel műanyagcső Ø 21,0 mm

15 266 Hevederes működtetés» hevederkivezetés/tartozékok KARO 23 mm-es heveder a tokmeghosszabbításban min. 65 mm 50,0 mm min. 41,0 mm hevederkivezetés felül hevedermegvezetés kefebetéttel az adatok mm-ben értendők 47 mm 54 mm 170 mm süllyesztett beeresztő-hevedergörgő

16 267 Hevederes működtetés» hevederkivezetés/tartozékok KARO 23 mm-es heveder visszahúzó-hajtóművel a tokmeghosszabbításban 50,0 mm 50,0 mm min. 80 mm» csak 250-es tokba hevederkivezetés felül hevedermegvezetés kefebetéttel az adatok mm-ben értendők mm 54 mm 170 mm süllyesztett beeresztő-hevedergörgő

17 268 Hevederes működtetés» problémamegoldás javításkor RONDO, PENTO és QUADRO rendszereknél *Hevedermeghajtás a tokmeghosszabbításban szemben fekvő burkolólemezek esetén Hevedervisszahúzóhajtóművel is rendelhető ( kg-os páncél esetén ajánlott) zárt burkolólemez nyitott burkolólemez Külsőállítható hevedertárcsa» RONDO/PENTO/INTEGO rendszereknél csak 138 -as toktól lehetséges» RA.2 rendszernél 180-as toktól lehetséges Hevedermeghajtás a tartódobozban * A hevedertárcsa miatt az elemmagasság korlátozott lehet. A: vagy 50 mm B : 13,5mm Ø: 90 mm A Ø B Utasítás: PENTO rendszernél csal 100-as toktól lehetséges Hevedermeghajtás külső, állítható hevedertárcsával A hevedertárcsa miatt az elemmagasság korlátozott lehet. Ø A A: 120 mm B: 10 mm Ø: 80 mm B Utasítás: PENTO rendszernél csal 100-as toktól lehetséges

18 269 tokmeghosszabbítás min. zárt min. burkolólemez minimális meghosszabbítás vagy 50 mm tartódoboz építési mélysége: vagy 50 mm mm hevedertárcsa 120 mm-rel állítható

19 270 Hajtókaros működtetés [ standard] hajtókar kivezetés 90º -ban RONDO hajtókar kivezetés RONDO, PENTO, INTEGO 90º A B A: 15 mm B: fél tokmagasság PENTO AR, KR, SR hajtókar kivezetés 90º 6mm négyszög 41 mm INTEGO SRP hajtókar kivezetés a lyukak távolsága 90º 22 mm 160 mm Hajtókar hossza A hajtókar hossza 10-es lépésekben ablakméret 194 cm-ig ajtók cm elem magasság - 20 cm elem magasság cm

20 271 Hajtókaros működtetés hajtókar kivezetés 22 mm-es, széles hajtókarfordító-lemezhez Hajtókar kivezetés RONDO, PENTO AR, KR, SR*, INTEGO* xº A A: 15 mm B: B* : 25 mm kép: RONDO RONDO 100 -as: x= as: x= ös: x= ös: x=49 PENTO AR és PENTO KR 100 -as: x= ös: x= as: x= es: x= ös: x= as: x= ös: x=49 PENTO SR és INTEGO SRP 75 -ös: x= ös: x= as: x= as: x= ös: x= ös: x= ös: x=54 B,B* B* 6 mm négyszög a lyukak távolsága 35 mm 22 mm 160 mm Hajtókar hossza A hajtókar hossza 10-es lépésekben ablakméret 194 cm-ig ajtók cm elem magasság - 30 cm elem magasság cm

21 272 Hajtókaros működtetés hajtókar kivezetés keskeny, 17 mm-es hajtókarfordító-lemezhez Hajtókar kivezetés RONDO, PENTO AR, KR, SR*, INTEGO* kép RONDO xº RONDO 100 -as: x= as: x= ös: x= ös: x=49 A B, B* A: 15 mm B: B*: 25 mm PENTO AR és PENTO KR 100 -as: x= ös: x= as: x= es: x= ös: x= as: x= ös: x=49 PENTO SR és INTEGO SRP 75 -ös: x= ös: x= as: x= as: x= ös: x= ös: x= ös: x=54 9 mm 31 mm 17 mm 160 mm Hajtókar hossza A hajtókar hossza 10-es lépésekben ablak ajtók 194 cm-ig cm elem magasság - 30 cm elem magasság- 110 cm

22 273 Hajtókaros működtetés hajtókar kivezetés biztonsági csomaggal Hajtókar kivezetés RONDO, PENTO AR kép RONDO 90º A B Tokméret 138-as 165-ös 205-ös A méret 13,5 mm 13,5 mm 13,5 mm B méret 93,6 mm 108,4 mm 128,0 mm kép RONDO xº A B Tokméret 138-as 165-ös 205-ös A méret 13,5 mm 13,5 mm 13,5 mm B méret 34,0 mm 34,0 mm 34,0 mm

23 274 Hajtókaros működtetés [ standard] hajtókar kivezetés 90º -os szögben RONDO hajtókar kivezetés RONDO, PENTO, QUADRO, INTEGO 90º A B A: 19 mm B: fél tokmagasság PENTO hajtókarkivezetés 90º 6mm négyszög 41 mm QUADRO hajtókar kivezetés a lyukak távolsága 90º INTEGO hajtókar kivezetés 22 mm 160 mm 90º A hajtókar hossza 10-es lépésekben ablak ajtók 194 cm-ig cm elem magasság - 20 cm elem magasság cm

24 275 Hajtókaros működtetés hajtókar kivezetés 22 mm-es, széles hajtókarfordító-lemezhez (45º szög) Hajtókar kivezetés RONDO, PENTO, QUADRO, INTEGO A.P.XP x * A méret B méret 19 mm 19 mm 12 mm kép RONDO RONDO. P */ PENTO. P */ INTEGO. P* 90 -es: x= as: x= ös: x= as: x= es: x= ös: x= ös: x= ös: x=50-95 B 6 mm négyszög 35 mm RONDO. XP/ PENTO. XP/ QUADRO. XP/ INTEGO. XP 138 -as: x= es: x= ös: x= ös: x= ös: x=53-95 * A jobbra nyíló burkolattal rendelkező P-rendszereknél a hajtókar kivezetés gyárilag csak 45 vagy 90 -os pozícióval készül. A szállítható tokméreteket lásd a rendszereket bemutató részekben. a lyukak távolsága 22 mm 160 mm A hajtókar hossza 10-es lépésekben ablak ajtók 194 cm-ig cm elem magasság - 30 cm elem magasság- 110 cm

25 276 Hajtókaros működtetés hajtókar kivezetés keskeny, 17 mm-es hajtókarfordító-lemezhez (45º szög) Hajtókar kivezetés RONDO, PENTO, QUADRO, INTEGO A.P.XP x A méret B méret 19 mm 19 mm 12 mm kép RONDO RONDO. P */ PENTO. P */ INTEGO. P* 90 -es: x= as: x= ös: x= as: x= es: x= ös: x= ös: x= ös: x=50-95 B RONDO. XP/ PENTO. XP/ QUADRO. XP/ INTEGO. XP 138 -as: x= es: x= ös: x= ös: x= ös: x= mm 31 mm * A jobbra nyíló burkolattal rendelkező P-rendszereknél a hajtókar kivezetés gyárilag csak 45 vagy 90 -os pozícióval készül. A szállítható tokméreteket lásd a rendszereket bemutató részekben. 17 mm 160 mm A hajtókar hossza 10-es lépésekben ablak ajtók 194 cm-ig cm elem magasság - 30 cm elem magasság cm

26 277 Hajtókaros működtetés hajtókar kivezetés biztonsági csomaggal Hajtókar kivezetés RONDO, PENTO, QUADRO, INTEGO kép RONDO 90º A B Tokméret 138-as 150-es 165-ös 185-ös 205-ös A méret 13,5 mm 13,5 mm 13,5 mm 13,5 mm 13,5 mm B méret 93 mm 100 mm 108 mm 116 mm 127 mm Hajtókar kivezetés RONDO.P, PENTO.P, INTEGO.P kép RONDO xº A Tokméret 138-as 150-es 165-ös 185-ös 205-ös A méret 13,5 mm 13,5 mm 13,5 mm 13,5 mm 13,5 mm X méret Hajtókar kivezetés RONDO.XP, PENTO.XP, QUADRO.XP, INTEGO.XP kép RONDO xº A Tokméret 138-as 150-es 165-ös 185-ös 205-ös A méret 13,5 mm 13,5 mm 13,5 mm 13,5 mm 13,5 mm X méret A szállítható tokméreteket lásd a rendszereket bemutató részekben.

27 278 Hajtókaros működtetés [ standard] hajtókar kivezetés 45º -os szögben Hajtókar kivezetés RA.2 17,5 mm a vezetősín hátsó éle X mm 6 mm négyszög 3:1 és 4:1 áttétellel rendelkező hajtókar-hajtóműhöz 8 mm négyszög 5,5:1 áttétellel rendelkező középpontos hajtókar-hajtóműhöz 29mm 23mm középtengely lyukak távolsága gömbcsukló középtengelye tokméret X méret mm

28 279 Hajtókaros működtetés hajtókar kivezetés 90º -os szögben Hajtókar kivezetés RA.2 17,5 mm 41 mm négyszög* 3:1/4:1 hajtókar-hajtómű tokméret tokméret A méret ,5:1 hajtókar- hajtómű A méret lyukak távolsága 22 mm 160 mm *6 mm négyszög 3:1 és 4:1 áttétellel rendelkező hajtókar-hajtóműhöz 8 mm négyszög 5,5:1 áttétellel rendelkező középpontos hajtókar-hajtóműhöz

29 280 Hajtókaros működtetés [ standard] hajtókar kivezetés 45º -os szögben Hajtókar kivezetés KARO 17,5 mm a vezetősín hátsó éle 100 mm 6 mm négyszög 3:1 és 4:1 áttétellel rendelkező hajtókar-hajtóműhöz 8 mm négyszög 5,5:1 áttétellel rendelkező középpontos hajtókar-hajtóműhöz 29mm 23mm középtengely lyukak távolsága gömbcsukló középtengelye 22 mm

30 281 Hajtókaros működtetés hajtókar kivezetés 90º -os szögben Hajtókar kivezetés KARO 17,5 mm 41 mm négyszög* lyukak távolsága 3:1/4:1 hajtókar- hajtómű tokméret A méret ,5:1 hajtókar-hajtómű tokméret A méret mm 160 mm *6 mm négyszög 3:1 és 4:1 áttétellel rendelkező hajtókar-hajtóműhöz 8 mm négyszög 5,5:1 áttétellel rendelkező középpontos hajtókar-hajtóműhöz

31 282 Motoros működtetés» kábelkivezetés RONDO, PENTO AR / KR kép RONDO standard kábelkivezetés PENTO SR, INTEGO SRP kép INTEGO SRP standard kábelkivezetés

32 283 Motor os működtetés» kábelkivezetés RONDO.2 RONDO.2 alternatív megoldás A kábel kivezetése a vezetősín csapján keresztül történik. standard kábelkivezetés

33 284 Motor os működtetés» kábelkivezetés RONDO. P / PENTO. P / INTEGO. P RONDO. XP / PENTO. XP / QUADRO. XP / INTEGO. XP * Kérjük, a jobbra nyíló burkolattal készülő elemeknél a kábelkivezetés pontos helyét megadni! (n em variálható) kép RONDO standard kábelkivezetés Alternatív megoldás.p és.xp-rendszereknél A kábel kivezetése a vezetősín csapján keresztül történik. kép INTEGO.XP standard kábelkivezetés ** rádiótávirányítású screen-eknél nem lehetséges

34 285 Motor os működtetés» kábelkivezetés TRENDO ca. 10 mm ca. 20 mm

35 286 Motor os működtetés» kábelkivezetés RA.2 20 mm standard kábelkivezetés tokméret A méret B méret C méret D méret 150-es 180-as 210-es 45 mm 65 mm 20 mm 20 mm 20 mm 40 mm 20 mm 20 mm KARO 20 mm standard kábelkivezetés tokméret A méret B méret C méret 210er 250er 65 mm 65 mm 20 mm 20 mm

36 287 Motor os működtetés» minimális elemszélességek min. elem szélesség RONDO.2 RONDO PENTO AR PENTO KR PENTO SR standard motor» SW 40 tengely» SW 60 tengely 48 cm 55 cm 48 cm 55 cm 48 cm 55 cm 48 cm 55 cm 48 cm rádiós motor ( csak SW 60 tengellyel)» süllyesztett vevő» vevőa redőnyelemben» vevőa motorban 48 cm 90 cm 48 cm 70 cm 90 cm 48 cm 70 cm 90 cm 48 cm 70 cm 90 cm 48 cm 90 cm EIB-BUS-motor ( csak SW 60 tengellyel) 80 cm 80 cm 80 cm 80 cm 80 cm nem szállítható min. elem szélesség» SW 40 tengely» SW 60 tengely rádiós motor ( csak SW 60 tengellyel)» süllyesztett vevő» vevőa redőnyelemben» vevőa motorban EIB-BUS-motor ( csak SW 60 tengellyel) INTEGO SRP 55 cm 48 cm 48 cm 90 cm 80 cm nem szállítható

37 288 Motor os működtetés» elektromos bekötés/ minimális elem szélességek Elektromotorok A csőmotor bekötéséhez üres vezetékre van szükség, ugyanígy a kapcsolóhoz,a vezérléshez, és az automatikához egy elosztódobozra. A működtetőegységeket lásd a következő oldalakon. csőmotor elosztó doboz min. elem szélességek.prendszerek.xprendszerek RA.2 KARO TRENDO standard motor» SW 40 tengely o» SW 60 tengely rádiós motor ( csak SW 60 tengellyel)» süllyesztett vevő o» vevőa redőnyelemben o... o... 90» vevőa motorban EIB-BUS-motor ( csak SW 60 tengellyel) ACS-E-motor (elektronikus motor) o... o... o

38 289 INTEO működtetőegységek egyedi vezérléshez Jung design CD 500 hófehér Vezetékes egyedi kapcsoló» egy redőny egy adott helyről történő működtetéséhez» az utólagos bővítés nagy ráfordítással valósítható meg Utasítás: Valemennyi süllyesztett kapcsoló kombinálható kiemelőkerettel, ezáltal a kiemelt szerelés is megvalósítható. Inis Uno, süllyesztett kapcsoló 1 motorhoz Inis Duo süllyesztett kapcsoló 2 motorhoz Memoris Uno, intelligens süllyesztett kapcsoló Chronis Uno, időkapcsoló egyedi mozgatáshoz Chronis Uno L, süllyesztett,fényérzékelős időkapcsoló egyedi mozgatáshoz leválasztórelé Ø 60 mm-es süllyesztett dobozban való szereléshez

39 ROLLA DEN+ TORE 290 Egyedi vezérlés automata funkció nélkül Inis Uno kapcsoló egy motorhoz Sematikus bekötési rajz Utasítás: Fagyos időben a redőnyök lefagyhatnak. Ebben az esetben ne erőltesse a redőnyt! Az automatikus vezérlést ilyen időjárás esetén kapcsolja ki! 4 x 0,75 mm 2 Inis Uno 3 x 1,5 mm 2 hálózat / 230 V Bekötési rajz M Inis Uno

40 291 Egyedi vezérlés automata funkció nélkül Inis Duo kapcsoló két motorhoz Sematikus bekötési rajz Mindkét redőnyt egyenként, manuálisan is működtetheti. Utasítás: Fagyos időben a redőnyök lefagyhatnak. Ebben az esetben ne erőltesse a redőnyt! Az automatikus vezérlést ilyen időjárás esetén kapcsolja ki! Inis Duo hálózat / 230 V Bekötési rajz M M Inis Duo

41 R OLLADEN+T OR E 292 Egyedi vezérlés automata funkció nélkül Memoris Uno vagy Chronis Uno (L) intelligens kapcsolók Sematikus bekötési rajz A redőny manuálisan és automatikusan is mozgatható. Chronis Uno L kapcsoló használata esetén a vezérlés fényérzékelővel is működtethető. Utasítás: Fagyos időben a redőnyök lefagyhatnak. Ebben az esetben ne erőltesse a redőnyt! Az automatikus vezérlést ilyen időjárás esetén kapcsolja ki! 4 x 0,75 mm 2 Memoris Uno vagy Chronis Uno (L) 3 x 1,5 mm 2 Netz / 230 V Bekötési rajz M Memoris Uno vagy Chronis Uno (L)

42 R OLLADEN+T OR E 293 Több redőny működtetése egy helyről Sematikus bekötési rajz Utasítás: Fagyos időben a redőnyök lefagyhatnak. Ebben az esetben ne erőltesse a redőnyt! Az automatikus vezérlést ilyen időjárás esetén kapcsolja ki! 5 x 1,5 mm 2 Inis Uno Memoris Uno Chronis Uno (L) 3 x 1,5 mm 2 további redőnyök Ø 60mm elosztó doboz leválasztó relé hálózat / 230 V Bekötési rajz Ahhoz, hogy a vezérlések érintkezői ne legyenek túlterhelve, max. 3-4 motort vezéreljen a rajz szerint. Az ACS-E-elektronikus végállású motorok leválasztó relé nélkül is párhuzamosan köthetők. M M leválasztó relé leválasztó relé Inis Uno Memoris Uno Chronis Uno (L) további redőnyök

43 294 INTEO működtetőegységek csoportvezérléshez/tartozékok Jung design CD 500 hófehér Vezetékes csoportvezérlés» több redőnyt vezérelhet egyszerre, vagy egyenként, manuálisan vagy automatikusan» már az előkészítés során részletes tervezést igényel» utólagos Chronis IB, bővítés csak nagy rásüllyesztett időkapcsoló fordítással lehetséges központi működtetéshez Chronis IB L, süllyesztett időkapcsoló fényérzékelővel, központi működtetéshez Utasítás: Valemennyi süllyesztett kapcsoló kombinálható kiemelőkerettel, ezáltal a kiemelt szerelés is megvalósítható. Centralis Uno IB süllyesztett motorvezérlés csoportvezérléshez kapcsoló kiemelő kapcsoló keret fényérzékelő 2m kábel lel

44 Csoportvezérlés automatikus funkcióval Sematikus bekötési rajz Több redőny központ működtetése (manuális vagy automatikus) az egyedi vezérlés lehetőségével. A Centralis Uno IB vezérlés tolókapcsolója segítségével egyes redőnyök kiiktathatók a központi működtetés alól. Utasítás: Fagyos időben a redőnyök lefagyhatnak. Ebben az esetben ne erőltesse a redőnyt! Az automatikus vezérlést ilyen időjárás esetén kapcsolja ki! RO LLA DE N+ TO RE RO LLA D EN +TO R E 2 x 2 x 0,8 mm 2 Centralis Uno IB (egyedi mozgatás) RO LL AD EN +TO R E további redőnyök Chronis IB (L) (központi működtetés) Netz / 230 V 3 x 1,5 mm 2 Bekötési rajz A gyengeáramú rendszerre igény szerinti mennyiségben köthető Centralis Uno IB kapcsoló. M M Centralis Uno IB gyengeáramú vezetékrendszer Chronis IB (L) 295

45 296 funky Rádiós mozgatás működtetőegységei Jung design CD 500 hófehér funky-val» kényelmes és rugalmas rádiós vezérlés egy vagy több redőny működtetéséhez» gyorsan szerelhető» utólagos bővítés/ módosítás különösebb ráfordítás nélkül Telis 1 RTS 1- csatornás távirányító Utasítás: Valemennyi süllyesztett kapcsoló kombinálható kiemelőkerettel, ezáltal a kiemelt szerelés is megvalósítható. Telis 4 RTS 4- csatornás távirányító Centralis RTS kiemelt faliadó Centralis Indoor RTS, süllyesztett rádióvevő Chronis RTS kiemelt rádiós időkapcsoló Chronis RTS L kiemelt rádiós időkapcsoló fényérzékelővel

46 Rádiós mozgatás» gyakorlati tanácsok A funky- rendszer a 433 Mhz rádiós technológiára épül.. A törvényi előírásoknak megfelelően az adóteljesítmény és ezáltal a hatótávolság korlátozott. A rádiós vezérlés szerelésekor ügyeljen a megfelelővételi távolságra. Ez különösen akkor fontos, amikor a rádióadó egy másik helyiségben, vagy másik szinten helyezkedik el, és a rádiójeleknek át kell hatolniuk a falakon, és a födémen. A rádióadó- és vevőnem szerelhetőfel fémes felületek közvetlen közelébe. A működést azonos frekvencián működőerős lokális adóegységek befolyásolhatják. A funky- rendszernél az utólagos bővítés/módosítás, átprogramozás különösebb ráfordítás nélkül elvégezhető. Erre az esetre ajánlatos valamennyi rádiós redőnyhöz egy-egy egyedi adót rendelni, azért hogy a programozás valamennyi redőnynél mindig közvetlenül legyen elvégezhető. Utasítás: Fagyos időben a redőnyök lefagyhatnak. Ebben az esetben ne erőltesse a redőnyt! Az automatikus vezérlést ilyen időjárás esetén kapcsolja ki! 297

47 298 funky Rádiós működtetés sematikus kapcsolási rajz» rádióvevőa redőnyben/ m otor ba épített rádióvevő sematikus kapcsolási rajz» redőny külsőrádióvevővel Centralis Indoor RTS hálózat 3 x 0,75 mm 2 4x0,75 mm 2 RO LLA D EN +TO RE RO LLA DE N+ TO RE egyedi mozgatás egyedi mozgatás RO LLA D EN +TO R E csoportos mozgatás Bekötési raz Utasítás: Fagyos időben a redőnyök lefagyhatnak. Ebben az esetben ne erőltesse a redőnyt! Az automatikus vezérlést ilyen időjárás esetén kapcsolja ki! M m otor beépített rádióvevővel M külső rádióvevő Centralis Indoor RTS RO LLA DEN + TO RE RO LLA DE N+ TO RE egyedi mozgatás egyedi mozgatás RO LLA DEN + TO RE csoportos mozgatás

48 funky Rádiós működtetés» vezérlés varációk Egyedi mozgatás Egy redőny mozgatása funky faliadóval egy adott helyről. hálózat hálózat 230 V 230 V RO LLA D EN +TO R E Több motor egyedi- és központi mozgatása Egyedi /központi vezérléssel funky faliadóval. RO LLA D EN +TO RE hálózat hálózat 230 V 230 V RO LLA DEN + TO RE RO LLA DEN + TO RE R O LLAD EN +T OR E további redőnyök Csoportvezérlés Több redőny azonos időben történő mozgatása funky faliadóval. hálózat 230 V RO LLA D EN +TO R E Több pontos vezérlés Egy redőny a lakáson belül több helyről is mozgatható. hálózat 230 V max. 12 adó RO LLA D EN +TO R E R O LLA DE N+ TOR E R O LLAD E N+T OR E 299

49 300 Screen mozgatása lánccal (csak.xp rendszereknél) Screen láncos mozgatással 14,0 mm min. 80 mm Verstellbereich állítható rész min. 25 mm Utasítás: A screen működési oldala a redőnyökhöz képest mindig az ellentétes oldal. 58 mm 22 mm A kombi elemeknél dupla vezetősín nem használható. lánc megvezetése 9 mm távtartó lánctartó 20 mm

50 Screen mozgatása motorral (csak.xp rendszereknél) Screen motorral (vezetékes vezérlés ) Utasítás: A screen működési oldala a redőnyökhöz képest mindig az ellentétes oldal. motor LT28 Screen Kivétel :» motor/ motor» rádiós redőny a tokba épített vevővel 24V DC Utasítás: Fagyos időben a redőnyök lefagyhatnak. Ebben az esetben ne erőltesse a redőnyt! Az automatikus vezérlést ilyen időjárás esetén kapcsolja ki! 3 x 0,75 mm 230V INIS DC 24 V hálózati egységgel 80 mm Utasítás:» a screent mozgató motor zajosabban működik (24 V) mint a 230 V - motor ok.» kombi elemeknél dupla vezetősín nem használható» kiemelt szereléshez kiemelőkerettel kombinálható 2 33 mm 11 mm Inis DC, süllyesztett kapcsoól 24V- hálózati egységgel, motoros s creen mozgatáshoz vezetékes rendszerben. 301

51 302 funky Screen mozgatása motorral (csak.xp rendszereknél) Motoros screen ( rádiós mozgatás) Ø 60 mm elosztódoboz 2 x 0,5 mm Az RTS 25 DC rádióvevő a redőnytokban helyezkedik el. A 24 V DC áramellátás az UPS10 (Ø 45 mm, t=35 mm), trafóval történik, amit (Ø 60 mm) süllyesztett kapcsolódobozba kell beépíteni. Utasítás:» a screen működési oldala a redőnyökhöz képest mindig az ellentétes oldal» a screent mozgató motor zajosabban működik (24 V) mint a 230 V - motor ok» kombi elem eknél dupla vezetősín nem használható Utasítás: Fagyos időben a redőnyök lefagyhatnak. Ebben az esetben ne erőltesse a redőnyt! Az automatikus vezérlést ilyen időjárás esetén kapcsolja ki! 230V 24 V DC 2 motor LT28 UPS10 Screen

52 Jegyzeteim 303
