1 Tervezési Segédlet Vezetékes és rádiós rendszerek

2 2

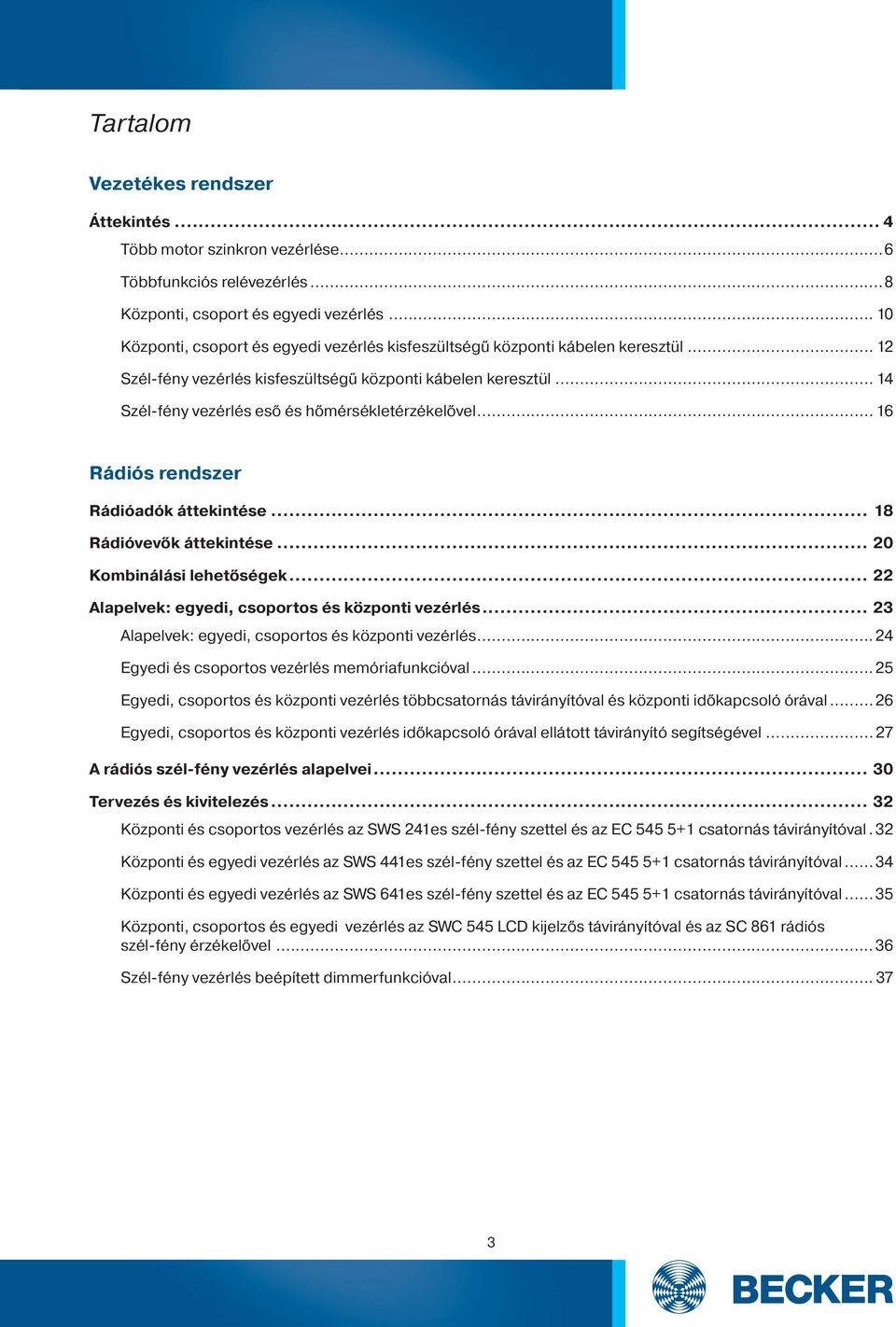

3 Tartalom Vezetékes rendszer Áttekintés... 4 Több motor szinkron vezérlése...6 Többfunkciós relévezérlés...8 Központi, csoport és egyedi vezérlés Központi, csoport és egyedi vezérlés kisfeszültségű központi kábelen keresztül Szél-fény vezérlés kisfeszültségű központi kábelen keresztül Szél-fény vezérlés eső és hőmérsékletérzékelővel Rádiós rendszer Rádióadók áttekintése Rádióvevők áttekintése Kombinálási lehetőségek Alapelvek: egyedi, csoportos és központi vezérlés Alapelvek: egyedi, csoportos és központi vezérlés...24 Egyedi és csoportos vezérlés memóriafunkcióval...25 Egyedi, csoportos és központi vezérlés többcsatornás távirányítóval és központi időkapcsoló órával...26 Egyedi, csoportos és központi vezérlés időkapcsoló órával ellátott távirányító segítségével A rádiós szél-fény vezérlés alapelvei Tervezés és kivitelezés Központi és csoportos vezérlés az SWS 241es szél-fény szettel és az EC csatornás távirányítóval.. 32 Központi és egyedi vezérlés az SWS 441es szél-fény szettel és az EC csatornás távirányítóval...34 Központi és egyedi vezérlés az SWS 641es szél-fény szettel és az EC csatornás távirányítóval...35 Központi, csoportos és egyedi vezérlés az SWC 545 LCD kijelzős távirányítóval és az SC 861 rádiós szél-fény érzékelővel...36 Szél-fény vezérlés beépített dimmerfunkcióval

4 Vezetékes rendszer Áttekintés Redőnyökhöz és napellenzőkhöz Számos csőmotorhoz Egy vezérlési pont Szinkron vezérlés Több csőmotor összekapcsolása esetében a párhuzamos kapcsolás bizonyul a legegyszerűbb megoldásnak. Ez esetben több csőmotor egy vezérlési helyen keresztül szinkron módon vezérelhető. Mechanikus végállású csőmotorok közvetlenül párhuzamosan nem köthetőek. A végkapcsolók meghibásodásának megelőzése végett minden csőmotort egy el/leválasztó relével kell elkülöníteni. Az elektronikus végállású csőmotorokba a relé már be van építve, és ezáltal közvetlen a párhuzamosan köthetők. leválasztó relé TR1 Redőnyökhöz és napellenzőkhöz Számos csőmotorhoz Egyedi, csoportos, és központi vezérléssel Totmann A többfunkciós relé segítségével a csőmotorok egyes és csoportkapcsolóval, illetve központi működtetésű vezérlővel működtethetőek. Az egyedi és csoportos parancsokat nem az önműködő végállásig való mozgatásra tervezték. Központi vezérlésként minden vezetékes vezérlés (a Centronic szériából) használható. többfunkciós relé Redőnyökhöz és napellenzőkhöz Számos csőmotor Egyedi, csoportos és központi vezérlés Önműködő végállásig való mozgás Az automatikus UnitControl UC42 vezérlés lehetővé teszi a csőmotorok kényelmes vezérlését az önműködő végállásig való mozgatásban. Egy egyszerű összekapcsolás által több egyedi és csoportos vezérlésrendszer is kiépíthető. Központi vezérlésként minden vezetékes vezérlés (a Centronic szériából) használható. UnitControl UC42 4

5 Vezetékes rendszer Redőnyökhöz és napellenzőkhöz Egyedi és csoportos vezérlés Számos csőmotorhoz Kényelmes kezelhetőség Egyedi, csoportos és központi vezérlésnél a Centronic termékek kisfeszültségű központi vezeték esetében magasfokú komfortfokozatot biztosítanak. A kisfeszültségű központi vezetéken keresztül jelek kerülnek kiadásra, melyeket a következő készülék értelmez és feldolgoz. Így lehetséges például, hogy a redőnyt vagy a napellenzőt egy automatikus parancs segítségével pontosan, meghatározott köztes állásokba lehessen vezérelni.. Egy tolókapcsoló segítségével a központi parancsok bármikor kiiktathatóak. A vész parancsokat a csőmotor saját védelme érdekében azonban felismeri és teljesíti. UnitControl UC52 Redőnyökhöz Számos csőmotorhoz Egyedi, csoportos és központi vezérlés Kényelmes kezelhetőség A TC42 egy előre beállítható időkapcsoló óra asztro és este funkcióval ellátva. A kapcsolási és zárási időpontok az asztro funkcióhoz az úgynevezett Blockprogramm -ban kerülnek beállításra. A TC52 a mindentudó a redőnyidőkapcsoló órák között. A reggel és az este beállításához használatos asztro program és a 4 kapcsolási idő napi beállítása mellett fényérzékelő beépítésének lehetősége is fennáll. Továbbá a TC52 a kisfeszültségű központi vezeték vezérlésére képes, illetve a kisfeszültségű központi vezetékkel irányítható. TimeControl TC42 TimeControl TC52 Napellenzőkhöz Számos csőmotorhoz Egyedi, csoportos és központi vezérlés Kényelmes kezelhetőség Az SWS42 SunWindSet az SWC52 szél-fény vezérlőből, és a SC81-es érzékelőből áll. A fényhatárértékek az automatikus fel és leengedéshez külön beállíthatóak. A késleltetési idők is beállíthatóak. A beépített időkapcsoló által kapcsolási, illetve zárási időpontok definiálhatóak. SC81 SWS42 SunWindSet SunWindControl SWC52 5

6 Vezetékes rendszer Több csőmotor szinkron/együttes vezérlése Ebben az esetben több csőmotor kerül együttes irányításra a TC 42 által, mely egy redőny- időkapcsoló óra. A redőnyök egyedi működtetése ez esetben nem lehetséges. Mechanikus végállású csőmotorok használata esetén ügyelni kell arra, hogy a csőmotorokat egy leválasztó relé segítségével elkülönítsük. Minden elektronikus végállású Becker csőmotorban a relé már beépítésre került, így egyszerűen és költségkímélően közvetlenül párhuzamosan köthetőek. A szinkron vezérelt csőmotorok száma az áram felvételétől függően ne haladja meg az 5 csőmotort. Központi vezérlőnek bármely vezetékes vezérlés (a Centronic szériából) használható. TC42 2x TR1 3x 6

7 Vezetékes rendszer Bekötési rajz 7

8 Vezetékes rendszer Többfunkciós relévezérlés A többfunkciós relévezérléssel két mechanikus végállású csőmotor szinkron módon vezérelhető. Több többfunkciós relévezérlés beszerelése által egyéni, csoportos és központi vezérlések valósulnak meg. A nyomógombok kezelése ez esetben mindig a totmann vezérlésen zajlik. A vezérlésen egyszerre sosem nyomható a fel illetve a le gomb. A központi irányításé mindig a magasabb prioritás. Központi vezérlőként bármely vezérlés (a Centronic szériából) használható. TC42 Többfunkciós relévezérlés 4x 8

9 Vezetékes rendszer Bekötési rajz 9

10 Vezetékes rendszer Központi- Csoportos és Egyedi vezérlés Az egyedi, csoportos illetve központi vezérlés megvalósításához az egyik legegyszerűbb variáció a Centronic UnitControl UC42. A nyomógombok által a redőnyök kényelmesen középállásba hozhatók. Az egyedi és központi parancsok adása a feszültség bekapcsolásával történik. Így nem szükséges egy elkülönített központi vezeték. Egy hagyományos NYM 5x 1,5 vezetékkel megvalósítható az áramellátás, így a központi vezérlés is. A központi parancs rendelkezik magasabb prioritással. Központi vezérlőként bármely vezérlés (a Centronic szériából) használható. TC42 UC42 4x 10

11 Vezetékes rendszer Bekötési rajz 11

12 Vezetékes rendszer Egyedi és Csoportos vezérlés kisfeszültségű központi vezeték esetében E példa egy tipikus kisfeszültségű központi vezérlést mutat be, egyedi, csoportos, valamint központi vezérlés segítségével. A vezérlések (TC52, UC52, UC520, SWC52) igény szerint alkalmazhatóak központi vezérlők irányításához, illetve csőmotorok vezérléséhez is. Központi kábelként ez esetben egy JYSTY nevű 2x2x0,8 vezeték szükséges. A kézi/automata tolókapcsolóval a központi parancs egyenként lekapcsolható. A vezérlések képesek a kisfeszültségű központi vezetéken keresztül számos parancs megkülönböztetésére. Ez által lehetséges egyes egyedi, valamint köztes állások pontos kialakítása, illetve egy felsőbbrendű vészszignál véghezvitele. A LED-kijelzőn látható az esetleges vészjelzés. TC52 UC52 4x 12

13 Vezetékes rendszer Bekötési rajz A csoport- vagy egyedi vezérlés működési módja az UC 52(UC 520) hátoldalán található DIP kapcsoló segítségével vagy a TC 52(SWC52) menüprogramjával választható ki. Ha csoportvezérlésként használjuk a terméket, akkor nem szabad az L és a C közé kapcsolatot létesíteni. 13

14 Vezetékes rendszer Szél - fényvezérlés kisfeszültségű központi vezetékkel Az SWC52 szél-fény vezérlés az SC81-es érzékelővel a napfény elleni védelem minden területén használható. Az SWC52 kisfeszültségű központi vezetékek irányításához, illetve csőmotorok vezérléséhez is alkalmazható. A vezérlések központi vezetékéhez egy JY-STY 2X2X0,8-as vezeték szükséges. Az SWC52 parancsok sokaságát továbbítja a központi vezetéken, melyeknek véghezvitele az azt követő vezérléseknek megfelelően történik. Így az egyes árnyékolók automatikusan az egyéni köztes állásokba irányíthatóak. SWC52 SWS42 SC81 UC52 4x 14

15 Vezetékes rendszer Bekötési rajz A csoport- vagy egyedi vezérlés működési módja az UC 52(UC 520) hátoldalán található DIP kapcsoló segítségével vagy a TC 52(SWC52) menüprogramjával választható ki. Ha csoportvezérlésként használjuk a terméket, akkor nem szabad az L és a C közé kapcsolatot létesíteni. 15

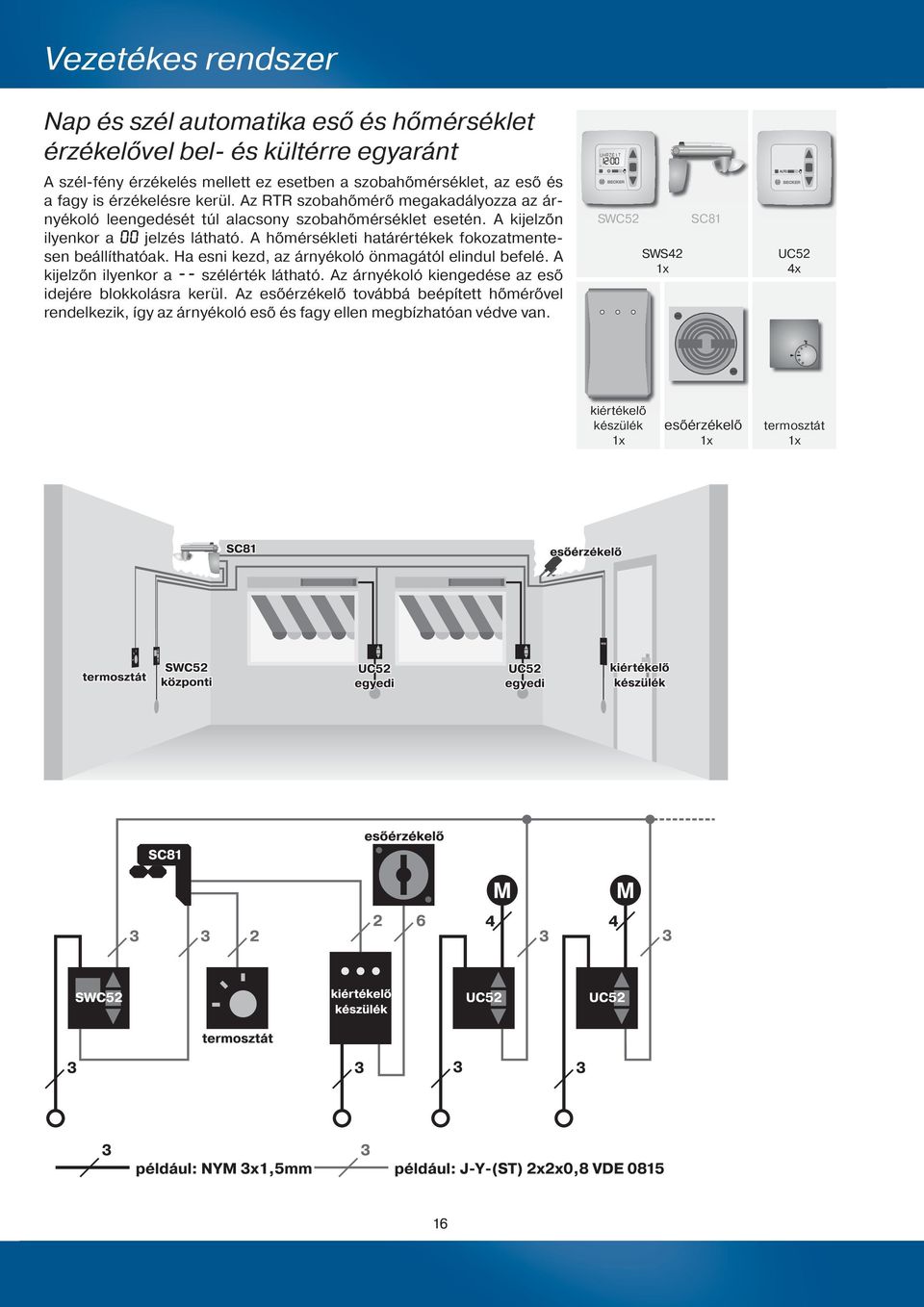

16 Vezetékes rendszer Nap és szél automatika eső és hőmérséklet érzékelővel bel- és kültérre egyaránt A szél-fény érzékelés mellett ez esetben a szobahőmérséklet, az eső és a fagy is érzékelésre kerül. Az RTR szobahőmérő megakadályozza az árnyékoló leengedését túl alacsony szobahőmérséklet esetén. A kijelzőn ilyenkor a jelzés látható. A hőmérsékleti határértékek fokozatmentesen beállíthatóak. Ha esni kezd, az árnyékoló önmagától elindul befelé. A kijelzőn ilyenkor a szélérték látható. Az árnyékoló kiengedése az eső idejére blokkolásra kerül. Az esőérzékelő továbbá beépített hőmérővel rendelkezik, így az árnyékoló eső és fagy ellen megbízhatóan védve van. SWC52 SWS42 SC81 UC52 4x kiértékelő készülék esőérzékelő termosztát 16

17 Vezetékes rendszer Bekötési rajz A csoport- vagy egyedi vezérlés működési módja az UC 52(UC 520) hátoldalán található DIP kapcsoló segítségével vagy a TC 52(SWC52) menüprogramjával választható ki. Ha csoportvezérlésként használjuk a terméket, akkor nem szabad az L és a C közé kapcsolatot létesíteni. 17

18 Rádiós rendszer Rádióadó-áttekintés Redőnyökhöz és napellenzőkhöz Egyedi, csoportos és központi vezérlés Faliadó, 1 vagy 5 csatornás távirányító Az EC211-nél a menetirányparancsokat a nyomógomb segítségével a következő lépésekkel adhatjuk (fel/állj/le/állj). A csoportos vezérlővel, az EC 545-tel 5 különböző egyedi és csoportos parancs és egy további központi parancs adható ki. EC211 EC311 EC541 EC545 Redőnyökhöz Egyedi, csoportos és központi vezérlés Fali adó vagy távirányító memóriafunkcióval Az MC411 kézi/fali adóval és az MC441-tel aktiválhatóak, illetve programozhatóak a memóriafunkciók a rádióintegrált csőmotorokban és a külső rádióvevőkben egyaránt. MC411 MC441 Redőnyökhöz Egyedi, csoportos és központi vezérlés Fali adó, távirányító magas fokú kényelemmel (Asztro funkcióval, több kapcsolási időpont naponta, nap és alkonyat funkció) A TC511 fali adó integrált időkapcsoló órával mely a legmagasabb kényelmi fokozatot nyújtja. Az 5 csatornás TC445 integrált időkapcsoló órával rendelkezik, egyedi és csoportos vezérlésként használható. TC511 TC445 Napellenzőkhöz Egyedi, csoportos és központi vezérlés Távirányító vagy fali adó memória funkcióval (határérték beállítással, dimmerrel, kijelzővel) A távirányítókkal és fali adókkal könnyen beállíthatóak a nap és szél határértékek a rádióvevőkben. A kézi/automatikus kapcsoló használatával kiiktatható az automata funkció. Az SWC442 kézi rádióadó külön rendelkezik egy olyan nyomógombbal, mely a rádiós dimmer vezérlésére szolgál. Az SWC545 egy 5 csatornás távirányító integrált szél-fény automatikával, egyéni és csoportos vezérléshez: rádióintegrált napellenzőmotorokhoz és rádióvevőkhöz alkalmazható. SWC411 SWC441 SWC442 SWC545 18

19 Rádiós rendszer Redőnyökhöz Fény- és betörésérzékelővel, magas fokú automatikával Az SC431 ablaküvegre helyezhető fényérzékelő. A nap és alkonyat határértékek a beállíthatóak. A LED-kijelző mutatja, hogy az éppen mért fényérték a beállított fényérték alatt, vagy felett van-e, netán megegyezik vele. A fel /stop /le nyomógombok használatával működtethető a redőny. A kézi/auto nyomógombbal kiiktatható a nap illetve alkonyat funkció. SC431 Napellenzőkhöz Szél- és fényérzékelő Önkontroll Az SC811 és SC861 szél-fényérzékelőket, egy vagy több rádióvevőhöz lehet programozni. Az SC861 egy olyan szolarpanel által, mely teljesen vezeték nélkül műküdik. Az SC811-hez esőérzékelő is csatlakoztatható. SC811 SC861 Különleges helyzetekben Egyedi, csoportos, és központi vezérlés A VC421 külső rádióadó segítségével a vezetékes kapcsolási jelek rádiós jelekké alakíthatók. A szerkezet bármely kapcsoló nyomógombjával kombinálható. VC421 19

20 Rádiós rendszer Áttekintés Rádióvevők Redőnyökhöz Egyedi, csoportos és központi vezérlés Memóriafunkció aktiválható Köztes állások programozhatóak Végállások és köztes állások a legegyszerűbb módon egy rádióadó által kerülnek programozásra. Ütközők jelenlétekor a csőmotor a végállását önmagától megtanulja. A csőmotor bármely redőnyhöz való Centronic rádióadóval működtethető. P5/16PRF+ - P9/16PRF+ R8/17PRF+ - R40/17PRF+ Napellenzőkhöz Egyedi, csoportos, központi vezérlés Szél és fény határértékek tárolása, köztes állások programozhatóak Végállások és köztes állások a legegyszerűbb módon, egy rádióadó segítségével kerülnek programozásra. Meglévő felső ütközőnél a csőmotor a végállást magától megtanulja. A csőmotor rendelkezik egy olyan kiértékelővel, mely a fény- és szélértékeket állapítja meg. A csőmotor bármely napellenzőhöz való Centronic rádióadóval működtethető. P5/20PSF - P9/16PSF R8/17PSF - R50/11PSF(+) R44/14PSF(+) - R120/11PSF(+) Redőnyökhöz, és napellenzőkhöz Egyedi, csoportos és központi vezérlés Szél és fény határértékeket tárolása Memóriafunkció aktiválható Köztes állások programozhatóak A VC410, VC420, VC520 külső rádióvevőkkel, a hagyományos csőmotorok rádiós csőmotorokká válnak a redőny- és napellenzőmozgatás területén. A VC410 és VC420- hoz ezen felül vezetékes kapcsolók is köthetőek. VC410 VC420 VC520 Redőnyökhöz Egyedi, csoportos és központi vezérlés Memóriafunkció aktiválható Köztes állások programozhatóak A VC 320 külső rádióvevő segítségével a vezetékes csőmotorok rádiós csőmotorokká válnak. A VC320-at elsősorban tokszerkezetekbe való beépítéshez tervezték. VC320 20

21 Rádiós rendszer Zsalúziákhoz Egyedi, csoportos és központi vezérlés Köztes állások programozhatóak Szél és fény határértékeket tárolása VCJ470 külső rádióvevővel a vezetékes csőmotorok rádiós csőmotorokká alakíthatóak, napellenzők (zsalúziák) használata esetén. Ez esetben a VCJ470-et a hirschmann csatlakozóval dugják össze. VCJ470 Rádiós világítás A rádiós világítás VC220 halogénlámpa segítségével működik. Napellenzőben lévő halogénlámpa dimmelése esetén a VC220-at a napellenzőben levő halogén lámpa kapcsolási pontja mellé kell elhelyezni. VC220 Napellenzőkhöz Szél-fény érzékelő Beépített vezérlés Az SWC510 SunWindControl egy szél-fény érzékelő beépített rádióvevővel, beépített vezérléssel, már beépített csőmotorok irányításához. A hálózati és motorkábelt közvetlenül az SWC510-hez kell kötni. Így az SWC510 ideális megoldás a csőmotorok utólagosan rádiós tételéhez. Bármely Centronic vezérléssel működtethető. SWC510 UCR520 redőnyökhöz, UCS520 napellenzőkhöz Egyedi, csoportos és központi vezérlés Kényelmes kezelhetőség Az UCR520 Unit Control csőmotort vezérel, vagy a kisfeszültségű központi vezetékbe kerül beépítésre. A vezérlés és a beépített rádióvevő kombinációjával az UCR520-at gyakran használják utólagos rádiós kialakításra már beépített csőmotoroknál. Az UCS520 minden Centronic rádióadóval kompatibilis. Az UCS520 minden Centronic napellenző rádióadóval is használható. UnitControl UCS520 UnitControl UCR520 21

22 Rádiós rendszer Áttekintés Kombinációk Napellenzőkhöz Szél-fény érzékelő Beépített vezérlés Kényelmes kezelhetőség (határértékbeállítás) Az SWS241 SunWindSet beépített rádióvevővel rendelkező szél-fény érzékelő: SWC510 rádióvevő és SWC441-es távirányító kombinációja. SunWindSet SWS241 SWC510 SWC441 Napellenzőkhöz Szél-fény érzékelő Kényelmes kezelhetőség (határértékbeállítás) Az SWS441 SunWindSet az SC811 szél-fény érzékelő és az SWC441 távirányító kombinációja. SunWindSet SWS441 SC811 SWC441 Napellenzőkhöz Szél-fény érzékelő Beépített vezérlés Kényelmes kezelhetőség Az SWS641 SunWindSet, a hálózat független SC861 szél-fény érzékelő és az SWC441-es távirányító kombinációja. SunWindSet SWS641 SC861 SWC441 22

23 Rádiós rendszer Az egyedi-, csoportos-, és központi vezérlés elvei Minden rádióvevő egy mesteradó és 15 másik rádióadó jeleit képes fogadni. A mesteradót a rádióvevőn lévő programgomb vagy POWER ON gomb segítségével programozhatjuk rá a rádióvevőre. A többi rádióadót a mesteradó segítségével programozzuk a rádióvevőre. Ha egy rádióadót több csőmotorra programozuk, akkor csoportos illetve központi vezérlést érünk el. Példa: A Egyedi (mester) adó, az 1-es motort vezérli B Egyedi (mester) adó, a 2-es motort vezérli C Egyedi (mester) adó, a 3-as motort vezérli d soportadó, az 1-es és 2-es motort vezérli e csoportadó, a 2-es és 3-as motort vezérli f Központi adó, az 1-es, 2-es és 3-as motort vezérli 23

24 Rádiós rendszer Az egyedi-, csoportos-, és központi vezérlés elvei Egy 5 csatornás távirányító minden csatornája külön rádióadóként működik. Ha mindegyik csatorna kiválasztásra kerül (minden LED kijelző világít), akkor minden rádióvevő, melyekre a rádióadót beprogramoztuk, működésbe lép. Példa: 1-es csatorna A rádióadó (mesteradó) vezérli az 1-es motort 2-es csatorna B rádióadó (mesteradó) vezérli a 2-es motort 3-as csatorna C rádióadó (mesteradó) vezérli a 3-as motort 4-es csatorna d rádióadó (csoportadó) vezérli az 1-es és a 2-es motort 5-ös csatorna e rádióadó (csoportadó) vezérli a 2-es és a 3-as motort 6-os csatorna f központi rádióadó (minden kijelző világít) vezérli az 1-es, 2-es és 3-as motort 24

25 Rádiós rendszer Egyedi és Csoportos vezérlés memória funkcióval Ez esetben több csőmotor egy egy csatornás távirányítóval, az EC541- el (mesteradó) kerül vezérlésre. Az MC411-es, memória funkciós faliadó egyszerre vezérli a csőmotorokat. Minden csőmotorban egy időkapcsoló van beépítve, memóriafunkcióval. Ez az időkapcsoló a csoportvezérlő segítségével programozható és aktiválható. MC441 EC541 25

26 Rádiós rendszer Központi, csoportos és egyedi vezérlés többcsatornás távirányítóval és központi időkapcsoló órával Ebben a példában a csőmotorok az 5 csatornás EC545 távirányítóval központi, csoportos, és egyedi vezérléssel kerülnek működtetésre. Az 1-es és 3-as csatornák egyéni adóként funkcionálnak. A 4-es csatornával a két középső csőmotort vezérlik, az 5-ös csatorna szabadon/üresen marad. A központi funkcióval minden csőmotor egyszerre vezérelhető. Továbbá egy központi időkapcsoló órára minden csőmotor betanításra kerül. Ez az időkapcsoló óra a központi adó funkcióját tölti be, és számos automatikus parancs végrehajtására képes. TC511 EC545 26

27 Rádiós rendszer Központi, csoportos és egyéni vezérlés időkapcsoló órával, kijelzővel, nap és alkonyat funkcióval ellátott távirányítóval, fényérzékelővel A TC445-tel, mely távirányító időkapcsoló órával és kijelzővel rendelkezik, központi, csoportos, és egyéni vezérlésként alkalmazható. Az 1-es és 3-as csatornák egyéni adóként funkcionálnak.. A 4-es csatornával a két középső csőmotort vezérlik. Az 5-ös csatorna szabadon/üresen marad. A központi funkcióval minden csőmotor egyszerre vezérelhető. A beépített időkapcsoló óra szintén a központi funkción keresztül vezérli a rádióvevőt. Egy rádiós fényérzékelő, az SC 431 vezérli a két középső csőmotort. Automata üzemmódban a csőmotorok a csőmotoron beprogramozott köztes állásokban állnak meg. Ha a köztes állást nem éri el a redőny, a redőny az érzékelő hatására megáll. SC431 TC445 27

28 Rádiós rendszer Központi, csoportos és egyéni vezérlés időkapcsoló órával, kijelzővel, nap és alkonyat funkcióval ellátott távirányítóval, fényérzékelővel és belső vagy külső rádióvevővel A VC 420 külső rádióvevővel a vezetékes csőmotorok rádiós csőmotorokká alakíthatóak át. Egyedi, csoportos illetve központi adók kialakítása ugyanúgy történik mint a PRF+ típusú csőmotoroknál. Egy további nyomógombbemenet a VC420-on lehetővé teszi egy külső fel/le nyomógombbal ellátott adó működtetését. SC431 TC445 VC420 28

29 Rádiós rendszer Bekötési rajz 29

30 Rádiós rendszer Installációk és távolságok a építkezéseknél A rádióadónak (SC811) 300 m-es minimum hatótávolsága van. Egyes építkezéseknél ez a hatótávolság egészen 10 %- kal is csökkenhet. A tervezéshez a következőket ajánljuk figyelembe venni.: Egy rádiós szél-fényérzékelőt maximum 8 csőmotorhoz alkalmazzanak. A 25 m-es hatótávolságot ne lépjünk túl Túllépés esetén további érzékelőket kell betervezni A beépítésnél ügyelni kell arra, hogy a rádiós szél-fényérzékelő közelében ne legyen semmiféle acél. Ez ugyanis befolyásolhatja a működést, mivel a közeli rádiójelek érzékelését eredményezheti. Ezenkívül a rádióvevőket ne burkoljuk be teljesen. rossz elhelyezés: a rádiójelek elvesznek 30

31 Rádiós rendszer jó elhelyezés: a rádiójelek helyesen terjednek 31

32 Rádiós rendszer Központi és csoportos vezérlés az SWS241-es SunWindSet-tel és az 5 csatornás EC545-ös távirányítóval Az SWS241-es SunWindSet egy rádiós szél- fényérzékelő, mely egy SWC510-es vezérlésből, és egy SWC441-es távirányítóból áll. A lent említett példában két SWS241-es SunWindSet 2 csőmotort vezérel. Az elektronikus végállású motorok párhuzamosan kerülnek bekötésre az SWC510 kivezetéséhez. A mechanikus végállású motorokat egy TR1-es leválasztó relével kell elválasztanunk. Az elektronikus végállású motorok további relék nélkül párhuzamosan kapcsolhatóak. A 2 SWC441-es távirányítóval beállíthatók a szél és fény határértékek. Csoportos illetve központi működtetéséhez egy 5 csatornás távirányító az EC545 szükséges. Az SWS241 SunWind- Set alkalmas arra, hogy a már meglévő csőmotorok utólagosan rádiósan működtethetőek. SWC441 SWS241 2x SWC510 EC545 TR1 2x 32

33 Rádiós rendszer Bekötési rajz 33

34 Rádiós rendszer Egyedi és központi vezérlés SWS441 SunWindSet-el és egy 5 csatornás EC545-ös távirányítóval Az SWS441 SunWindSet egy SC811 rádiós szél-fényérzékelőből és egy távirányítós szél-fény vezérlésből, az SWC441-ből áll. Az SWC441-es távirányítóval kerülnek a szél-fény határértékek beállításra. Az 5 csatornás EC545-ös távirányító a csőmotor további egyedi és központi vezérlésére szolgál. SWC441 SWS441 SC811 EC545 34

35 Rádiós rendszer Egyedi és központi vezérlés az SWS641-es SunWindSet-tel és egy 5 csatornás EC545-ös távirányítóval Az SWS641 SunWindSet egy szoláros, rádiós szél-fényérzékelőből, az SC861-ből, és egy SWC441-es távirányítóból áll. Az SWC441-es távirányítóval kerülnek a szél és fény határértékek beállításra. Az 5 csatornás EC545-ös távirányító a csőmotorok további egyedi és központi vezérlésére szolgál. A szoláros, rádiós szél-fényérzékelőhöz, az SC861 működtetéséhez nem kell vezeték. SWC441 SWS641 SC861 EC545 35

36 Rádiós rendszer Egyedi, csoportos és központi vezérlés SWC545-ös távirányítóval és az SC 861-es rádiós szél-fényérzékelővel A szél-fényvezérléssel és Display-kijelzővel ellátott távirányítóval, az SWC545-tel a csőmotorok csoportosan, egyénileg és központilag működtethetők. Az SWC545 funkciók sokaságát kínálja, mint például a fényhatárértékek beállítását, kapcsolási és blokkolási idők beállítását, valamint a téli üzemmódba való átállítást. További 3 szél-fényérzékelő programozható még a rádióvevőre. SC861 3x SWC545 36

37 Rádiós rendszer Rádiós szél- fényvezérlés beépített dimm funkcióval Az alábbi példában egy világítással ellátott napellenző (400 W) egy dimm funkcióval ellátott SWC442-es 2 csatornás rádiós szél-fény vezérlővel kerül vezérlésre. SC861 SWC442 VC220 37

38 38

39 39

40 Volvex Kft Budapest Rozsnyai u. 31. Tel.: Fax: /2007
