Kisfeszültségő kábelhálózati elosztó-berendezések az ELMŐ Nyrt. és az ÉMÁSZ Nyrt. részére

Átírás

1 Kisfeszültségő kábelhálózati elosztó-berendezések az ELMŐ Nyrt. és az ÉMÁSZ Nyrt. részére Bevezetés 2. oldal Általános ismertetés 2-8. Tárolás, szállítás 9. Telepítés, szerelés 9. Üzembe helyezés Üzemeltetés Karbantartás 12. Munka és környezetvédelem 12. Szabványok 13. Kapcsolat 13.

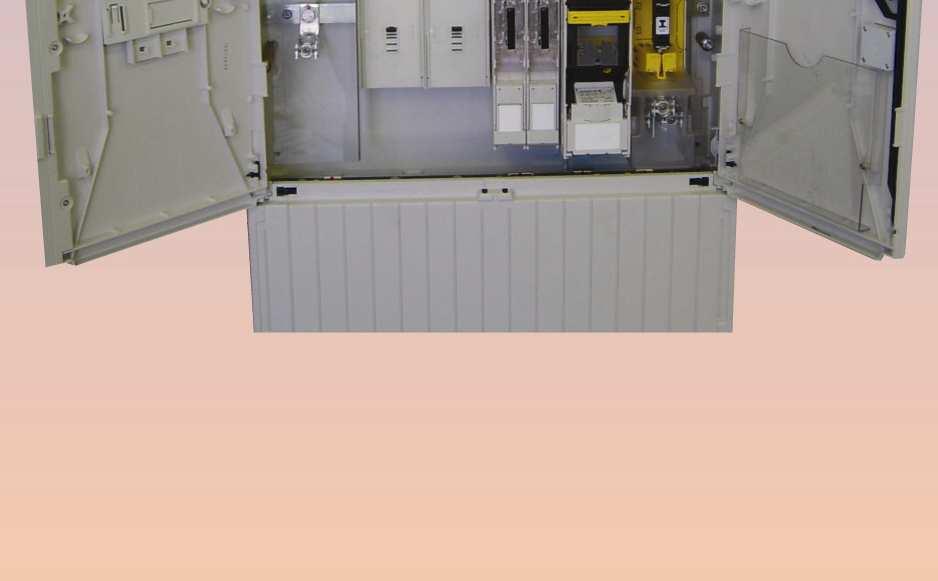

2 1.Bevezetés Típusválaszték (alkalmazott típusjel): Jelmagyarázat a jelöléshez : (pl.: JM 1N/5LSL-2RP) JM Szekrényméret (00, 0, 1, 2) Szekrénytípus (L-lapos, N-normál) Készülékek darabszáma Készülékek típusa (SL-bizt.sáv, LSL-szak.bizt.) Tartalékhelyek darabszáma Tartalékhely jelölése (RP) 2.Általános ismertetés Alkalmazási terület, alkalmazás feltételei A által, Jean Müller gyártmányokból összeszerelt, szabadtéri kábelhálózati elosztó szekrények 3-5 db háromfázisú kábel fogadására és elosztására alkalmasak, biztosítósávokkal vagy fázisonként mőködtethetı szakaszolókapcsoló-biztosítókkal. Tulajdonságai: az igényeknek és az elıírásoknak megfelelı variációs lehetıség, kiváló minıségő készülékek és korrózióálló alapanyagok, karbantartásmentes tokozat, UV álló lakbevonattal ellátott tetıelem, egyszerő és biztonságos szerelhetıség, kezelhetıség, bordázott felület, esztétikus megjelenés. Szekrény megoldás, méretek Az elosztó berendezések házát a németországi Jean Müller GmbH KVS 0/222 és KVS 1/222 illetve KVS 00-10, KVS 0-10, KVS 1-10 és KVS 2-10 típusú szekrénye alkotja. A fı méretek a szekrény körvonalrajzokon láthatóak. 2

3 A szekrény anyaga a gyártó által bizonylatolt mőszaki tulajdonságú, a külsı káros hatásoknak (UV-sugárzás, elektromosság, hı, víz, mechanikai behatások stb.) nagymértékben ellenálló, FS jelő, üvegszál erısítéső poliészter. Színe világosszürke, RAL A csökkentett- és normál mélységő szekrények a lábazatra erısített modulelemekbıl, csavarozással összeépítettek, így az esetlegesen megrongált szekrényrészek külön-külön is cserélhetık. Felületük bordázott, ez megnehezíti a plakátragasztást. Egy oldaluk van 00-ás és 0-ás méretnél egyszárnyas, 1-es és 2-es méretnél kétszárnyas ajtóval ellátva. Az ajtó zsanérokkal kiemelhetı, nyitási szög 180. Maximális beépítési mélysége a zárszerkezetnél 171 / 241 mm. A szekrények ajtaján 200 x 70 mm-es sima felület található a felirat és a figyelmeztetı jel elhelyezésére, a jobb oldali részen, a megrendelı igénye szerint jelölıcsík helyezhetı el, melyen bepattintható számokkal és betőkkel a szekrény azonosító kódja feltüntethetı. Az ajtó belsı felén egy térképzseb található, mely a berendezéshez tartozó A4-es nagyságú hálózati térképvázlat elhelyezésére szolgál. A zárszerkezet fél-hengerzár profil befogadására alkalmas. A zárrudazatot esıvédıvel ellátott lengıkaros zár mőködteti. Villamos paraméterek, jellemzık Névleges üzemi feszültség: 400 V Névleges frekvencia: 50 Hz Győjtısín névleges árama: 400 A (630A) Leágazások névleges árama: 400 A Zárlati szilárdság: I t = 16 ka / 1 s I din = 32 ka Érintésvédelem: TN-C Védettségi fokozata: IP 34D (nyitott állapotban: IP 1X) Környezeti hımérséklet: -25 C C Élettartam: 40 év Karbantartás: nem szükséges FAM tevékenységre: alkalmas Adattábla 3

4 Belsı kialakítás A 2-es mérető háromfázisú biztosító-egységek 100 mm-es osztásköző, M12-es beütı anyákkal ellátott, 185 mm győjtısín távolságú sínrendszerre kerülnek felszerelésre, csavaros rögzítéssel. A győjtısínek az üres helyeken 100 mm széles moduláris takaróelemekkel érintés ellen védettek. A négyszög keresztmetszető sínek anyaga ónozott vörösréz. A hasonló kialakítású PEN sínen, a nulla-vezetık csatlakoztatására, a beépített készülékek számával megegyezı V-csatlakozó van felszerelve. A PEN sín és a kábelrögzítı sín NYY-J 1x50 mm 2 -es érintésvédelmi vezetıvel van összekötve. A győjtısínek mérete: 30 x 5 mm 00-ás, 0-s és 1-es mérető szekrények 30 x 10 mm 2-es mérető és a 0-ás mérető 630A-es szekrények Beépíthetıség és kábelcsatlakozás A beépíthetı egységeket és a csatlakoztatható kábelek méretét az 1.sz. táblázat tartalmazza. A kábelek erei - amelyek anyaga egyaránt lehet réz vagy alumínium - belsı kulcsnyílású csavarokkal rögzítı, V-alakú szorítókba csatlakoztathatók az érszigetelés eltávolítása után. Típus Névleges áram Csatlakoztatható kábel mérete Biztosító méret SL2G-3x/9/KM2G/GV 400 A mm 2 (sm) NH-2 L2-3/9/KM2G/HA 400 A mm 2 (sm) NH-2 1. sz. táblázat SL2G-3x/9/KM2G/GV L2-3/9/KM2G/HA H-RF takaróelem V-csatlakozó (PEN) 4

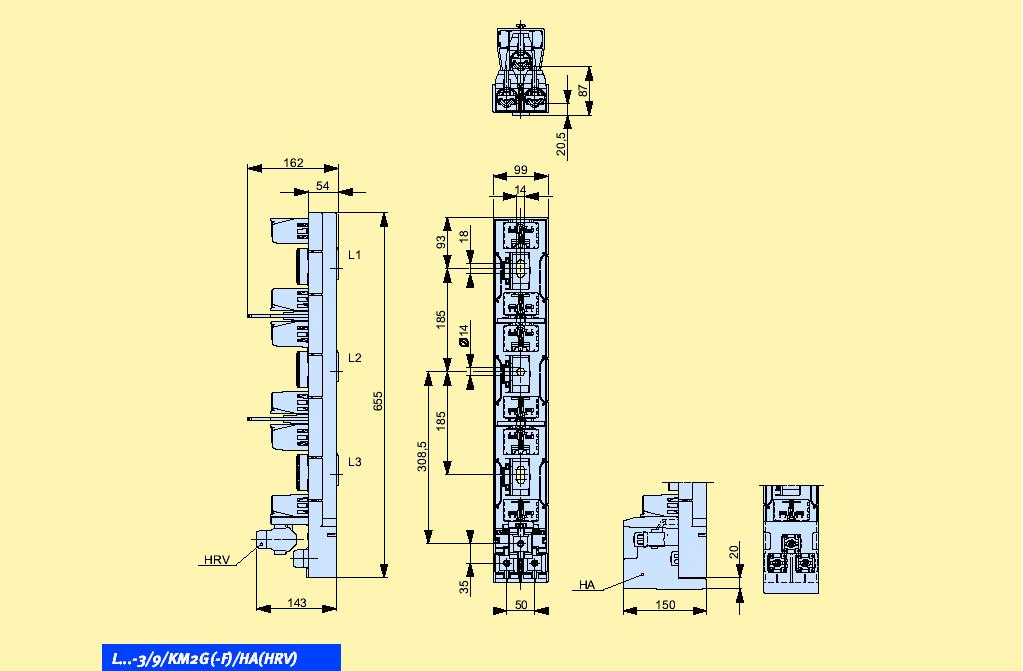

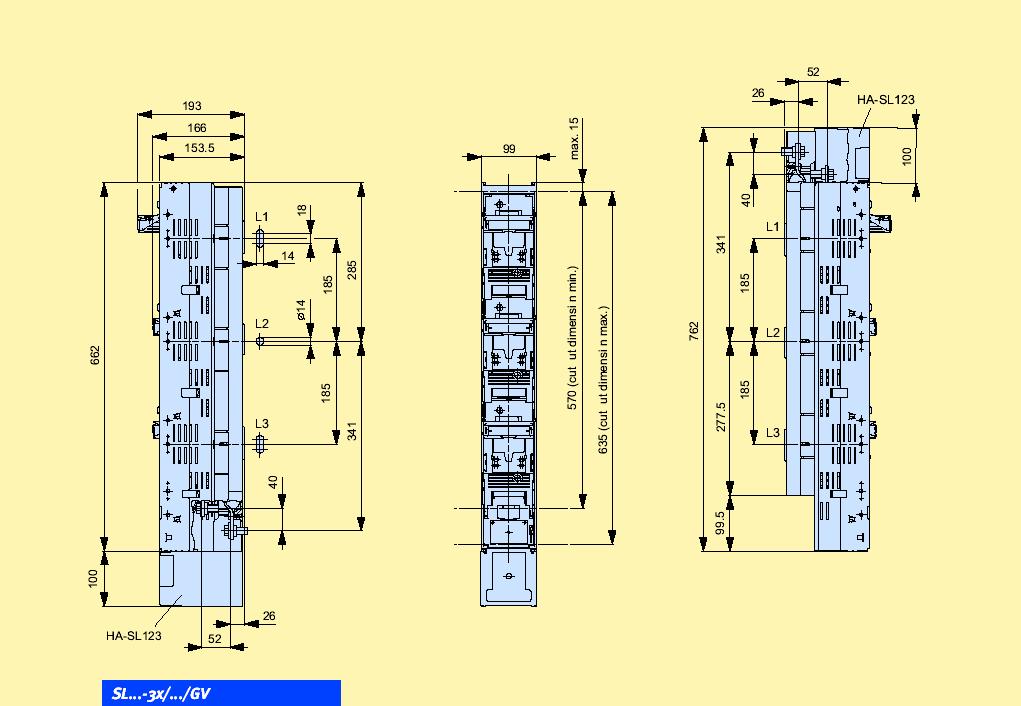

5 SL2G-3x/9/KM2G/GV - NH-2 szakaszolókapcsoló-biztosító, 400A / 500V L2-3/9/KM2G/HA - NH-2 biztosítósáv, 400A / 500V 5

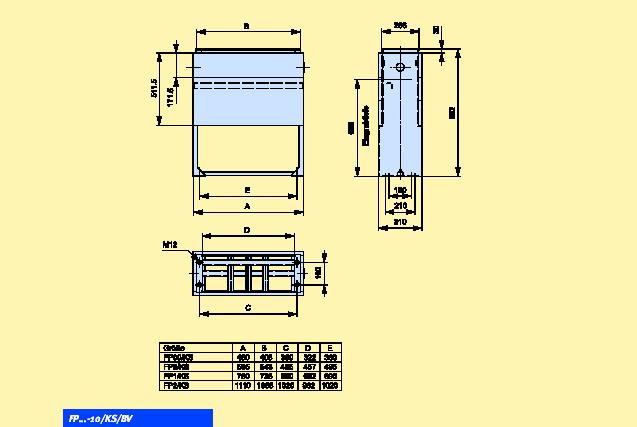

6 Jean Müller szekrények telepítési és körvonalrajza 6

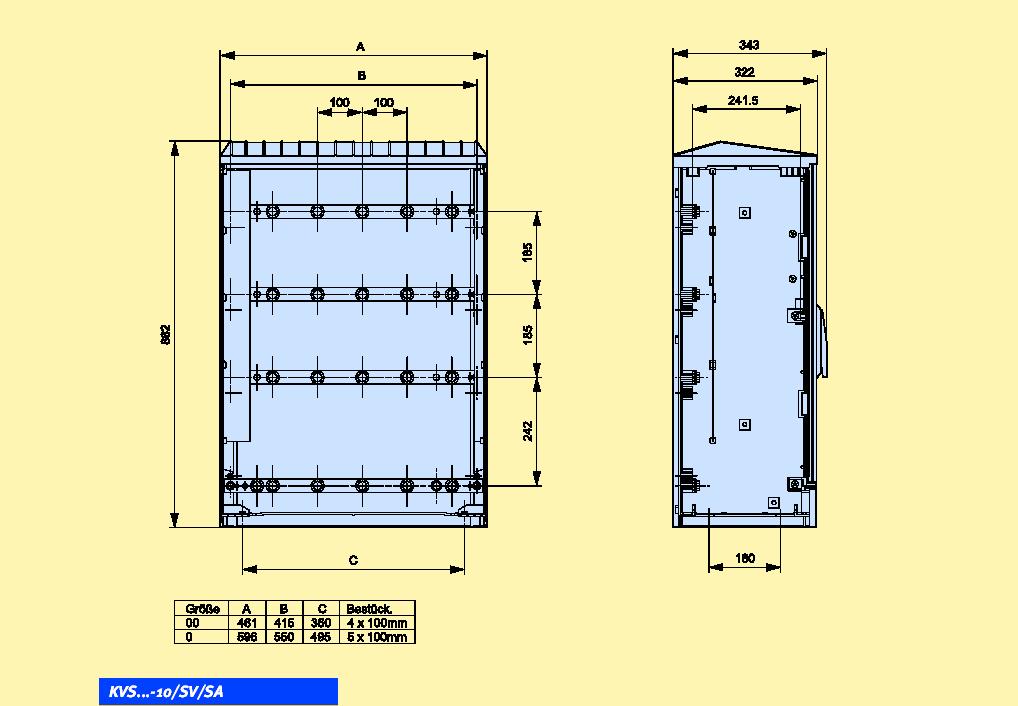

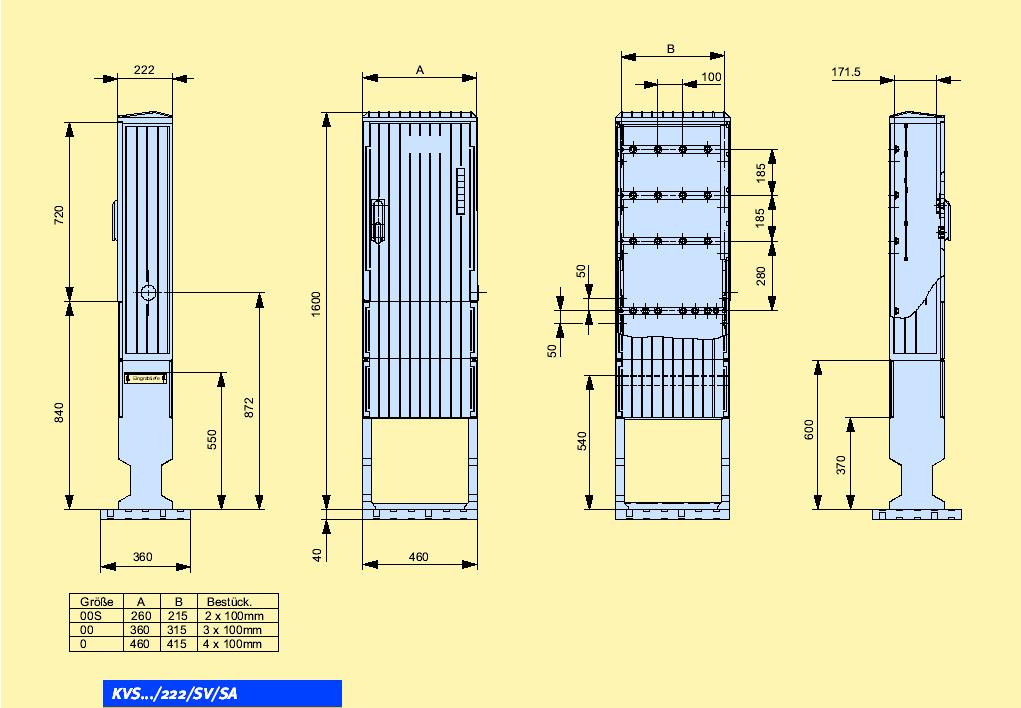

7 Jean Müller szekrények telepítési és körvonalrajza 7

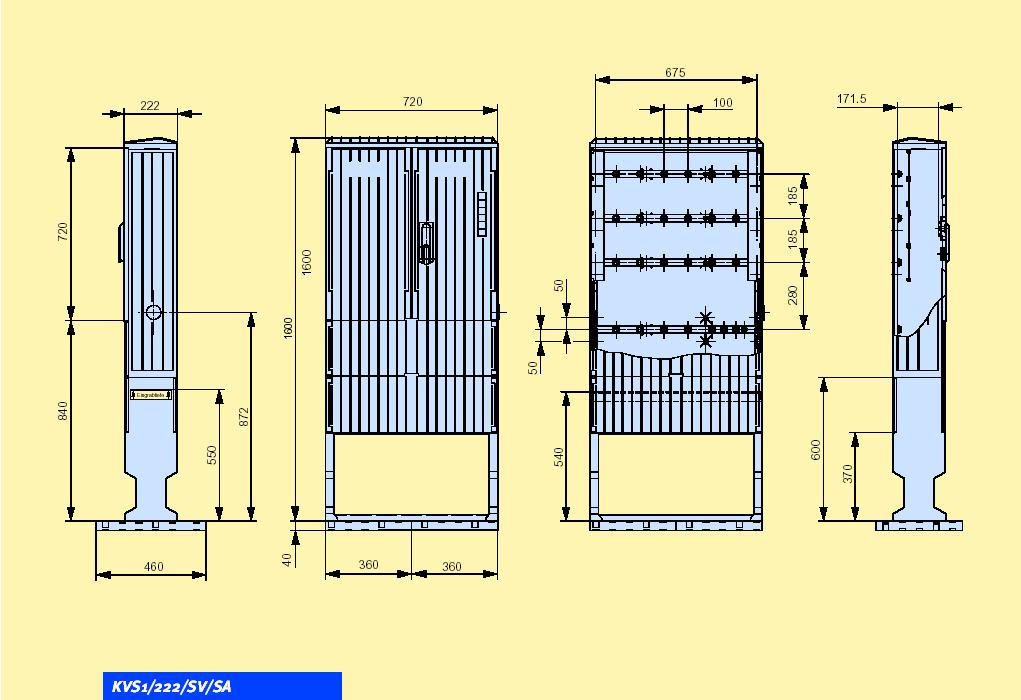

8 Jean Müller szekrények telepítési és körvonalrajza KVS1/222 győjtısínnel 8

9 3.Tárolás, szállítás A berendezés külsıtérben is raktározható. A raktározás során a következıkrıl kell gondoskodni: A berendezést védeni kell a mechanikai sérülések ellen. A berendezést olyan csomagolással kell ellátni, amely por, víz és egyéb idegen anyagok behatolása ellen véd (pl. fóliatakarás). A tárolótér hımérséklete - 25 C és + 40 C között legyen. 4.Telepítés, szerelés Az elosztó-berendezés telepítésének helykiválasztási szempontjai az alábbiak: A berendezést olyan helyen célszerő elhelyezni, ahol, a közlekedési káreseteknek a legkevésbé van kitéve, valamint a létesítési- és kezelési szempontból a körülmények a lehetı legkedvezıbbek, Miután a berendezés csak egy oldalán van ajtóval ellátva, célszerően a korábbi megoldásoknál védettebben az épületfalak vagy egyéb, mechanikai védelmet nyújtó objektumok mellett is elhelyezhetı. A berendezés telepítése külön alapozást nem igényel, így célszerő azt a kábelfektetéssel egy idıben, vagy azt követıen felállítani. A kábelárokhoz illeszkedıen egy, a szekrény méretéhez igazodó, minimum 60 cm mély gödröt kell készíteni, majd a szekrényt a rajta feltüntetett mélységig behelyezni, és a szintezését elvégezni. A szekrény és a lábazat mellsı, ajtó alatti takaróelemei az ajtó levétele után, felülrıl lefelé haladva bonthatóak a kábelek beköthetısége és rögzíthetısége érdekében. A kábelszerelési munkák elvégzése után a mellsı takaróelemek fordított sorrendben visszahelyezendık, az ajtó a stiftek bepattintásával visszaszerelhetı. Ezt követıen a kitermelt talajt felhasználva, rétegesen tömörítve kell a stabil rögzítést elérni, miközben vízmértékkel a beállítást folyamatosan ellenırizzük. A szekrény anyaga elviseli az aszfaltozás okozta hı- és vegyi hatásokat, így a környezet aszfaltburkolása sem okoz problémát. Ebben az esetben azonban a szekrénytıl kifelé kismértékő lejtést kell kialakítani, hogy a csapadék a szekrény tövében ne győljön össze. 5.Üzembe helyezés A mőszaki dokumentációnak ez a része a kisfeszültségő elosztó berendezés üzemeltetıjének ad útmutatást a telepítés és üzembe helyezés során elvégzendı munkákhoz. Tartalmazza: A biztonságtechnikai, munkavédelmi elıírásokat, az átvételi ellenırzést, az üzembe helyezési elıírásokat. 9

10 Biztonságtechnikai, munkavédelmi elıírások az üzembe helyezéshez A telepítés és az üzembe helyezés során is be kell tartani az egyéb munkaféleségekre elıírt biztonságtechnikai elıírásokat: A berendezés szállítása, emelése és mozgatása során be kell tartani az emelıgépekre és az anyagmozgatásra vonatkozó munkavédelmi elıírásokat. Az üzembe helyezést megelızı esetleges méréseket csak szakképzett és kioktatott személyek végezhetik el megfelelı üzembiztonsági mérıberendezésekkel. Csak olyan berendezés helyezhetı üzembe, amely a gyártói darabvizsgálaton megfelelt. A megfelelısséget a Megfelelıségi nyilatkozat kitöltött állapota igazolja. Kitöltetlen vagy hiányos Megfelelıségi nyilatkozat esetén az üzembe helyezés csak az üzemeltetı felelısségére történhet. Átvételi ellenırzés A berendezésen a gyártótól való beérkezés és az üzemeltetési helyre való lehelyezés után ellenırizni kell a következıket: A mőszaki dokumentáció, a Megfelelıségi nyilatkozat meglétét, a berendezés külsı épségét, a beépített készülékek külsı épségét és komplettségét, Ha a berendezés nem a helyszíni szereléssel (telepítéssel) egyidejőleg kerül üzembe, illetve, ha az üzembe helyezést nem a helyszíni telepítés kivitelezıi végzik, a Mőszaki állapot ellenırzése elıírásain túlmenıen ellenırizni kell még: Az üzemeltetési dokumentáció meglétét és kitöltött állapotát, el kell végezni az áramkörök azonosítását, az összes kapcsolókészülék mőködtetését (2-3 ki-be kapcsolással). Feszültség alá helyezést követıen ellenırizni kell: a berendezés üzemét, a kisfeszültségő győjtısín feszültségét. 6.Üzemeltetés Ez a rész a szabadtéri mőanyag házas, 0,4 kv-os földkábeles elosztó berendezés üzemeltetését végzı szerv, üzemi kezelı személyzetének ad útmutatást az üzemvitel során szükséges tevékenységek elvégzéséhez. Tőzrendészeti, munkavédelmi és biztonságtechnikai elıírások a kezelés alatt A kisfeszültségő elosztó berendezést csak arra kioktatott és szakképzett személyek kezelhetik. A szakképzettség ellenırzése és a kioktatás a mindenkori üzemeltetı szerv feladata. Az üzemeltetés, kezelés során be kell tartani az MSZ 1600; MSZ 1585; MSZ 172 számú szabványok vonatkozó elıírásait, valamint az üzemeltetı speciális - kezelésre vonatkozó - egyedi szakmai szabályzatait, elıírásait. 10

11 A berendezés üzemeltetéséhez szükséges biztonsági felszereléseket az üzemeltetı üzemi személyzete viszi magával, ide értve a berendezéshez alkalmazható 3 fázisú földelı-rövidrezáró készletet is. A munka megkezdése elıtt azonosítani kell a berendezést, annak azonosító számát, a berendezés épségét, szemrevételezéssel. A kezelés, illetve munkavégzés elıtt meg kell gyızıdni arról, hogy a mőveletekhez elegendı hely áll-e rendelkezésre. A kisfeszültségő elosztó berendezés nem igényel különleges tőzvédelmi eszközöket. Az esetlegesen elıforduló íves zárlat utáni tevékenységek megkezdése elıtt a még fennálló tüzeket porral vagy halonnal oltóval lehet eloltani. A kezelıszemélyzet által végezhetı üzemszerő kapcsolások, feszültségmentesítés Az elosztó berendezésben nincs fıkapcsoló, ezért a berendezés feszültségmentesítése a betápláló kábelek lekapcsolásával és földelı-rövidrezárásával történhet: Az elosztó berendezés energiaátviteli szakaszolókapcsoló-biztosítói alkalmasak üzemi áramok be- és kikapcsolására. A készülékek fedeleit a behelyezett biztosítóbetétekkel együtt határozott dinamikus mozdulattal kapcsoljuk ki, vagy be. Lehetıség van bármely leágazás földelı-rövidrezárására is. A földelı-rövidrezáró berendezés felhelyezésekor a következı sorrendet kell figyelembe venni. A kapcsolófedelet a betétekkel együtt ki kell emelni. A földelı-rövidrezáró készülék földelı vezetékét csatlakoztatni kell az elıre kiképzett földelıponthoz. A háromfázisú földelı-rövidrezáró fedelet a leágazó készülékbe kell illeszteni, és kémleléssel meg kell gyızıdni a készülék érintkezıinek feszültségmentes állapotáról, majd a fedelet be kell csukni. A becsukás révén az elmenı kábel végeit földpotenciálon rögzíti. Meghibásodás esetén a hiba elhárításának módja Ebben a fejezetben apróbb hibák elhárításával - amelyek elhárítási módja közismert - nem foglalkozunk, csak a nagyobb jelentıségő hibákat említjük. Számottevı hiba csak a beépített szakaszolókapcsoló-biztosító készülékeknél fordulhat elı. Hibaelhárítás csak a készülékek cseréjével történhet. Ezt a munkát FAM módszerrel lehet elvégezni, a győjtısín és a szomszédos leágazások feszültség alatti és terhelt állapotában. A munka a következı sorrendben végezhetı: A leágazás kikapcsolása, az induló kábel feszültségmentesítése. A földelı-rövidrezáró behelyezése a készülékbe. A kábel fázisvezetıinek egyenkénti kikötése, az erek földelése A behelyezett földelı-rövidrezáró eltávolítása. A készülék rögzítı csavarjának oldása és kivétele. A készülék leválasztása a győjtısínrıl. Az új készülék beszerelése fordított sorrendben történik. 11

12 7./8.Karbantartás, Munka és környezetvédelem A mőszaki dokumentációnak ez a része a kisfeszültségő elosztó üzemi és karbantartó személyzetének a karbantartási munkák elvégzéséhez ad útmutatást. Tartalmazza: Az általános, biztonságtechnikai és munkavédelmi elıírásokat, a mőszaki állapot ellenırzését az idıszakos karbantartás tevékenységeit, a szükséges eszközöket, anyagokat. Általános biztonságtechnikai, munkavédelmi elıírások a karbantartáshoz A karbantartási munkák elvégzése idejére egyrészt azok az elıírások érvényesek, amelyek a kezelésnél, másrészt be kell tartani a balesetelhárítási és egészségvédı óvórendszabályok elıírásait is. A munkához felhasznált lemosó- és oldószerek általában tőzveszélyesek és az egészségre károsak. Így ezekkel a munkát fokozott figyelemmel kell végezni. Fontos, hogy a berendezés karbantartásához csak ez eredetivel azonos típusú, vagy azzal egyenértékő készülékek, anyagok használhatók fel. El kell kerülni az olyan jellegő beavatkozásokat, amelyek az eredeti tulajdonságokat, funkciókat megváltoztatnák. Mőszaki állapot ellenırzése A berendezés minden kinyitása esetén, de legalább 2 évenként egyszer szemrevételezéssel kell ellenırizni az alábbiakat: A 0,4 kv-os elosztóberendezés állapotát A beépített olvadóbiztosító-betétek állapotát. Idıszakos karbantartás A réz győjtısínnel szerelt konstrukció miatt üzembe helyezés után elégséges 5 évenként karbantartást végezni. A karbantartás során az alábbiakat kell elvégezni: portalanítás, az összes rögzítı, kötıelem és belsı áramút ellenırzése, szigetelık ellenırzése, tisztítása, biztosító betétek ellenırzése, feliratok meglétének ellenırzése, a védı és üzemi földelések, érintésvédelem ellenırzése. A karbantartáshoz szükséges eszközök és anyagok A 400 A-es szakaszolókapcsoló-biztosítók földelı-rövidrezárói, szerszámok a szereléshez, oldószerek, zsírtalanító folyadékok, rongy. A szükséges eszközöket és anyagokat a karbantartó személyzet viszi magával. 12
