1 Beszerelési és kezelési útmutató DGPS/Glonass-vevő SMART-6L Állapot: V HU Figyelmesen olvassa el és őrizze meg a kezelési útmutatót. A kezelési útmutatót őrizze meg.

2 Impresszum Dokumentum Copyright Beszerelési és kezelési útmutató Termék: DGPS/Glonass-vevő SMART-6L Dokumentum sorszám: HU Eredeti nyelve: német Müller-Elektronik GmbH & Co.KG Franz-Kleine-Straße Salzkotten Németország Tel: ++49 (0) 5258 / Telefax: ++49 (0) 5258 / info@mueller-elektronik.de Weboldal:

3 Tartalomjegyzék Tartalomjegyzék 1 Az Ön biztonsága érdekében Alapvető biztonsági tudnivalók Rendeltetésszerű alkalmazás A figyelmeztetések felépítése és jelentése Ártalmatlanítás 5 2 Termékleírás A GPS vevőről A LED-lámpa jelentése 7 3 Szerelési utasítás GPS-vevő felszerelése GPS-vevő csatlakoztatása a terminálhoz GPS vevő meghajtójának aktiválása egy terminálra A GPS vevő konfigurálása 9 4 Műszaki adatok 11 5 Tartozékok listája 12 6 Jegyzetek 14 V

4 1 Az Ön biztonsága érdekében Alapvető biztonsági tudnivalók Az Ön biztonsága érdekében Alapvető biztonsági tudnivalók A termék első használata előtt alaposan olvassa át ezeket a biztonsági tudnivalókat. Ne végezzen nem megengedett módosításokat a terméken. A nem megengedett módosítások vagy a nem megengedett használat csökkenthetik a biztonságot, valamint korlátozhatják a termék élettartamát és működését. Nem megengedettnek minősül minden olyan módosítás, amely nincs leírva a termék dokumentációjában. Tartsa be a közúti közlekedési szabályokat. Állítsa meg a járművet, ha a GPSvevőt, vagy a hozzá csatlakoztatott egységeket használja. Modemes rendszer Amennyiben Ön a GPS-vevőt modemmel használja, akkor ügyeljen arra, hogy a modem bekapcsolt állapotban rádióhullámokat sugároz. Ezek más készülékeket zavarhatnak vagy az emberek egészségét károsíthatják. Ezért kövesse a következő utasításokat, ha a GPS-vevőt modemmel használja: Ha orvosi készüléket visel, kérdezze meg az orvosát vagy a készülék gyártóját, hogy megtudja, hogy hogy tudja a problémákat elkerülni. Olyan orvosi eszközök, mint például a szívritmus-szabályozó vagy a hallókészülék érzékenyen reagálhatnak a modem rádiójel-kibocsátására. Ha szívritmus-szabályozót visel, akkor a modemet tartsa távol a szívritmus szabályzótól. Kapcsolja ki a modemet, amint benzinkutak, vegyi létesítmények, biogázüzemek vagy más olyan helyek közelében tartózkodik, amelyeknél éghető gázok vagy gőzök léphetnek ki. Ezek a gázok egy szikrától meggyulladhatnak és berobbanhatnak. Tartson mindig legalább 20 cm-es (8 col) távolságot a modem antennája és a teste között. Soha ne kapcsolja be a modemet repülőn. Bizonyosodjon meg arról, hogy repülés közben véletlenül se tudjon bekapcsolódni. 1.2 Rendeltetésszerű alkalmazás A termék a mezőgazdasági járművek helyzetének pontos meghatározására szolgál. Ez a termék csak mezőgazdasági célra használható. A rendszer bármilyen egyéb használatáért a gyártó nem vállal felelősséget. Az üzemeltetési útmutató a termék tartozéka. Ez a termék csak az útmutatóban leírtak szerint használható HU

5 Az Ön biztonsága érdekében A figyelmeztetések felépítése és jelentése 1 Az előírások figyelmen kívül hagyásából származó személyi vagy anyagi károkért a gyártó nem vállal felelősséget. A nem rendeltetésszerű alkalmazásból származó valamennyi kockázatot egyedül a felhasználó viseli. 1.3 A figyelmeztetések felépítése és jelentése Az ebben a kezelési útmutatóban szereplő valamennyi biztonsági megjegyzés az alábbi minta szerint áll össze: FIGYELEM Ez a jelzőszó közepes kockázattal járó veszélyeket jelöl, amelyek esetleg halálos balesetekhez vagy súlyos testi sérülésekhez vezethetnek, ha nem kerüli el őket. VIGYÁZAT Ez a jelzőszó alacsony kockázattal járó veszélyeket jelöl, amelyek enyhe vagy közepes testi sérülésekhez vagy anyagi károkhoz vezethetnek, ha nem kerüli el őket. MEGJEGYZÉS Ez a jelzőszó olyan tevékenységeket jelöl, amelyek üzemzavart okozhatnak, ha rosszul végzi el őket. Ezeknél a tevékenységeknél precízen és óvatosan kell eljárnia az optimális munkaeredmények elérése érdekében. Vannak több lépésben elvégzendő tevékenységek is. Ha valamelyik lépés kockázattal jár, akkor ezt egy biztonsági megjegyzés jelöli közvetlenül a tevékenység utasításában. A félkövéren szedett, és jelzőszóval kísért biztonsági megjegyzések mindig közvetlenül a kockázatos lépés előtt állnak. Példa 1. MEGJEGYZÉS! Ez egy megjegyzés. Egy a tevékenység következő lépésénél fennálló kockázatra figyelmeztet. 2. Kockázatos lépés. 1.4 Ártalmatlanítás Kérjük, hogy ezt a terméket használat után az országában érvényes törvényi előírásoknak megfelelően elektronikus hulladékként ártalmatlanítsa. V

6 2 Termékleírás A GPS vevőről 2 Termékleírás 2.1 A GPS vevőről A GPS-vevő világszerte használható. Európában és Észak-Amerikában a WAAS és EGNOS GPS-rendszerrel és korrektúra-szolgáltatásokkal dolgozik. Ott, ahol a WAAS és az EGNOS nem használható, a GPS-vevő a GPS-rendszert együtt használhatja a Glonass-műholdakkal. A korrekció-jel ilyenkor belsőleg lesz kiszámítva (GL1DE-technológia). A GPS-vevő kiegészítésképpen további korrekciós jelekkel dolgozhat. Ehhez a GPS-vevőt egy GSM-modemmel vagy egy RTK-rádiómodemmel kell összekapcsolni. DGPS/Glonass-vevő SMART-6L Terminál csatlakozó kábel Mágneslemez Glonass A Glonass egy olyan orosz műholdrendszer, amely az amerikai GPS-hez kiegészítésül használható. WAAS és EGNOS A WAAS és az EGNOS korrekciós szolgáltatók, amelyeket Európában és Észak- Amerikában lehet használni. GL1DE A GL1DE-technológiát más módszerekkel párhuzamosan is lehet használni. Így a sorcsatlakozási pontosság megnő HU

7 Termékleírás A LED-lámpa jelentése 2 RTK Az RTK rendszerek egy stabil bázisállomásból és egy mobil vevőből állnak. A bázisállomás egy modemen keresztül küld korrekciós jeleket a mobil vevő felé. Így cm-es pontosság is megvalósítható. Pontosságok A GPS-vevő pontossága attól a helytől függ, ahol éppen található. Emellett a pontosság a következő értékekkel írható le: A sorcsatlakozási pontosság a GPS-pozíció maximális eltolódását írja le a mezőgazdasági munkák során. A 2,5 cm sorcsatlakozási pontosság azt jelenti, hogy a párhuzamos sorvezetésnél az átfedés vagy a kimaradt rész maximum 2,5cm. Az abszolút pontosság az a pontosság, amellyel egy átjárást napokkal, hónapokkal vagy évekkel később meg lehet ismételni. A 2,5cm mértékű abszolút pontosság azt jelenti, hogy egy átjárás maximális eltérése egy év után 2,5cm. Ez a maximális eltérés akkor is adott, ha Ön egy év után a "TRACK-Leader" alkalmazásban az előző évi földhatárokat, vezetővonalakat, akadályokat stb. használja. 2.2 A LED-lámpa jelentése A GPS-vevő három LED-lámpával rendelkezik, amelyek a GPS-vevő aktuális állapotát jelzik. Zöld LED-lámpa Sárga LED-lámpa Piros LED-lámpa Zöld: A GPS-vevő GPS-jeleket fogad. Sárga: A GPS-vevő nem fogad GPS-jeleket. Zavar áll fenn. Piros: A GPS-vevő üzemel. Feszültség alatt áll. V

8 3 Szerelési utasítás GPS-vevő felszerelése Szerelési utasítás GPS-vevő felszerelése GPS-vevő a traktor tetején MEGJEGYZÉS A GPS-vevő és az ég között nem lehet semmilyen akadály. Szerelje fel a GPS-vevőt a járműkabin tetején. Kerülje a GPS-vevő árnyékolását. Eljárásmód Így szerelheti össze a GPS-vevőt: 1. Találja meg a jármű tetején a megfelelő helyet: lehetőleg elől és a jármű közepén. 2. Alkohollal tisztítsa meg azt a felületet, amelyre a GPS-vevőt szeretné felszerelni. 3. Hagyja szabadon a ragasztós felületet. A mágneses lemez résének a menetiránnyal szembe kell mutatnia. 4. A GPS-vevőt úgy helyezze a mágneses lemezre, hogy az berögzüljön. A csatlakozásnak a menetiránnyal szembe kell mutatnia. Ön felszerelte a GPS-vevőt a jármű tetején. A GPS-vevőt csatlakoztathatja egy terminálra HU

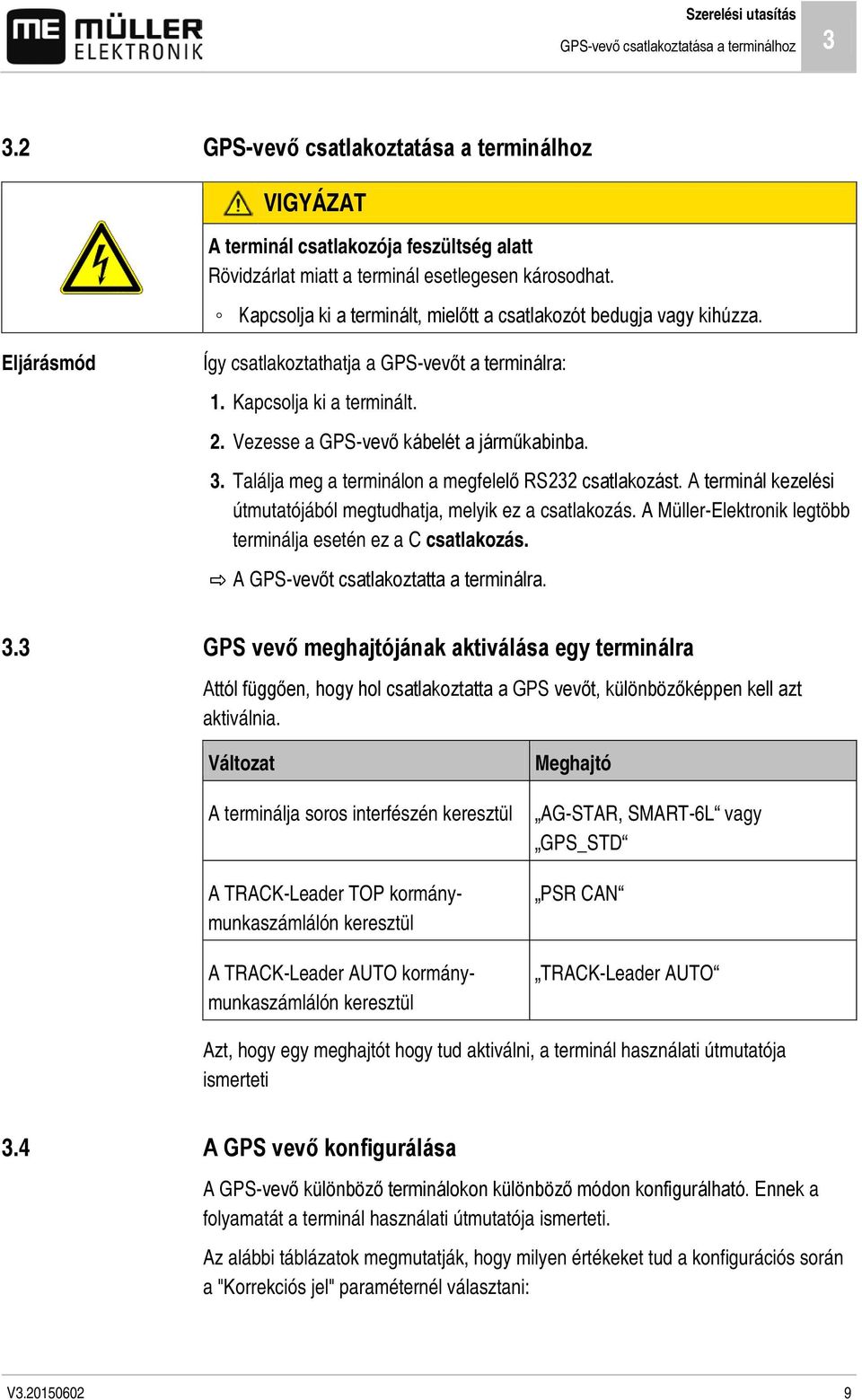

9 Szerelési utasítás GPS-vevő csatlakoztatása a terminálhoz GPS-vevő csatlakoztatása a terminálhoz VIGYÁZAT A terminál csatlakozója feszültség alatt Rövidzárlat miatt a terminál esetlegesen károsodhat. Kapcsolja ki a terminált, mielőtt a csatlakozót bedugja vagy kihúzza. Eljárásmód Így csatlakoztathatja a GPS-vevőt a terminálra: 1. Kapcsolja ki a terminált. 2. Vezesse a GPS-vevő kábelét a járműkabinba. 3. Találja meg a terminálon a megfelelő RS232 csatlakozást. A terminál kezelési útmutatójából megtudhatja, melyik ez a csatlakozás. A Müller-Elektronik legtöbb terminálja esetén ez a C csatlakozás. A GPS-vevőt csatlakoztatta a terminálra. 3.3 GPS vevő meghajtójának aktiválása egy terminálra Attól függően, hogy hol csatlakoztatta a GPS vevőt, különbözőképpen kell azt aktiválnia. Változat A terminálja soros interfészén keresztül A TRACK-Leader TOP kormánymunkaszámlálón keresztül A TRACK-Leader AUTO kormánymunkaszámlálón keresztül Meghajtó AG-STAR, SMART-6L vagy GPS_STD PSR CAN TRACK-Leader AUTO Azt, hogy egy meghajtót hogy tud aktiválni, a terminál használati útmutatója ismerteti 3.4 A GPS vevő konfigurálása A GPS-vevő különböző terminálokon különböző módon konfigurálható. Ennek a folyamatát a terminál használati útmutatója ismerteti. Az alábbi táblázatok megmutatják, hogy milyen értékeket tud a konfigurációs során a "Korrekciós jel" paraméternél választani: V

10 3 Szerelési utasítás A GPS vevő konfigurálása Érték Sorcsatlakozási pontosság Abszolút pontosság Megjegyzés EGNOS/WAAS 15cm 60cm EGNOS/WAAS + GL1DE <15cm 60cm GL1DE 15-18cm 70cm Az EGNOS/WAAS alternatívája Indiában, Afrikában és Dél- Amerikában RTK-rádiójel 2cm 2,5cm RTK-GSM 2cm 2,5cm TerraStar 5cm 5-10cm Az RTK-rádiójel és az RTK-GSM értékeihez RTK-aktiválásra és kiegészítő hardverre van szükség. Megjegyzések a GL1DE-hez Ha GL1DE korrekciós jelet használ, akkor vegye figyelembe a következőket: Közúti közlekedésnél kapcsolja ki a GPS-vevőt. A rendszer indítása után minden alkalommal kb. 5 percig tart, mire a rendszer eléri a működőképes állapotot. Várja ki ezt az időt a megművelni kívánt területen mielőtt elkezdi a munkát. Figyeljen arra, hogy a GPS-vevő munka közben ne veszítse el a GPS-jelet. Ha a jel elveszik, az a GL1DE újraindításához vezethet. Ezáltal eltolódhatnak a sorok. Megjegyzések a TerraStar-hoz Ha TerraStar korrekciós jelet használ, akkor vegye figyelembe a következőket: A GPS-vevő bekapcsolása után szabad kilátás esetén kb perc elteltével áll rendelkezésre a pontos jel. Ha a GPS-jel épületek vagy fák leárnyékolása miatt kiesik, akkor a teljes pontosság csak kb. újabb 5 perc elteltével áll rendelkezésre. Ezért lehetőség szerint el kell kerülni a fasorok vagy épületek melletti haladást HU

11 Műszaki adatok 4 4 Műszaki adatok GPS-vevő SMART-6L Üzemi feszültség Áramfelvétel 8 36V DC 241mA 12V DC mellett Teljesítményfelvétel 2,9W GPS Standard NMEA 0183 Protokollok Átviteli ráta GPGGA, GPVTG, GPGSA, GPZDA, GPRMC Baud Adatbit 8 Paritás nincs Stopbit 1 Folyamvezérlés Nincs V

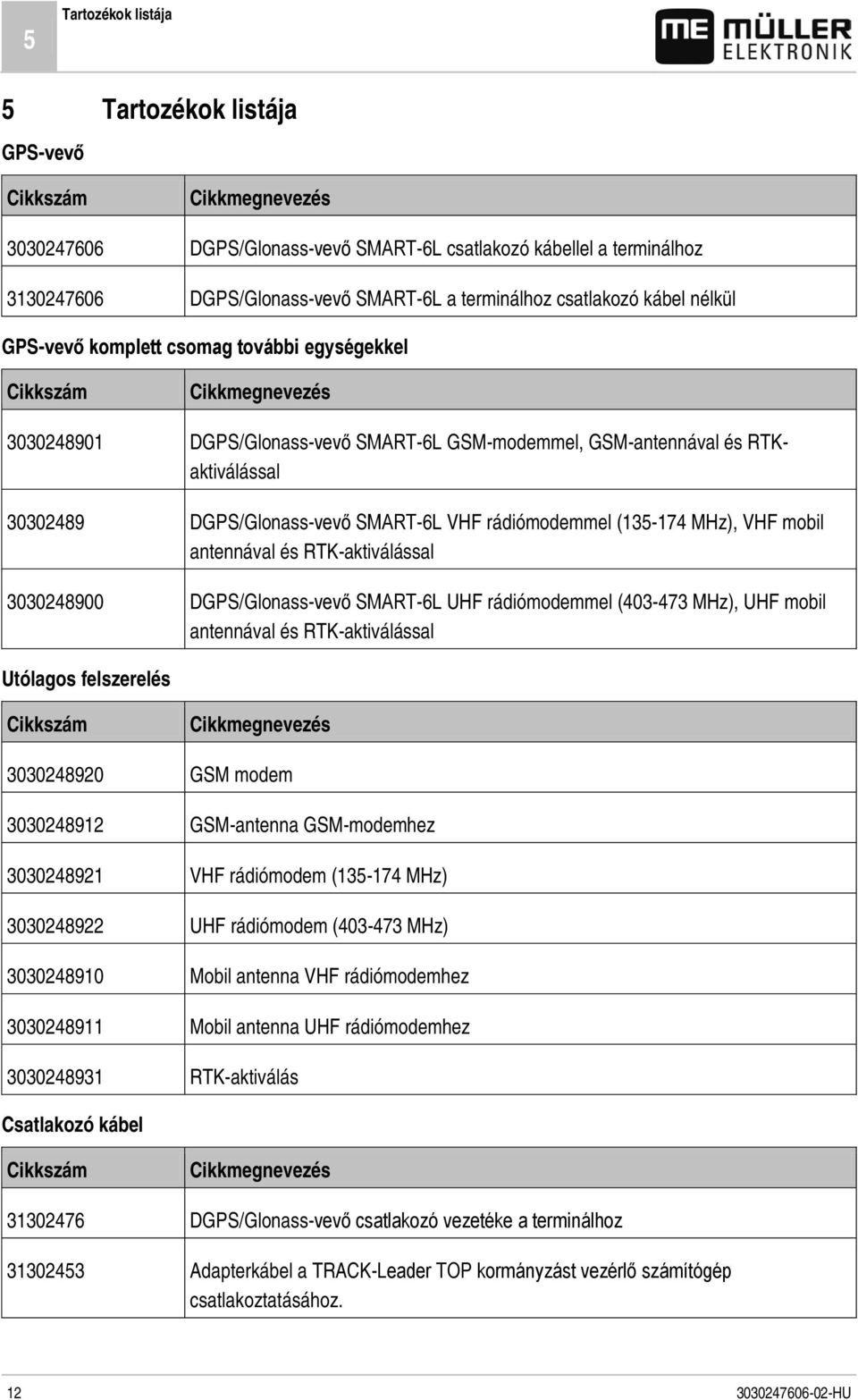

12 5 Tartozékok listája 5 GPS-vevő Cikkszám Tartozékok listája Cikkmegnevezés DGPS/Glonass-vevő SMART-6L csatlakozó kábellel a terminálhoz DGPS/Glonass-vevő SMART-6L a terminálhoz csatlakozó kábel nélkül GPS-vevő komplett csomag további egységekkel Cikkszám Cikkmegnevezés DGPS/Glonass-vevő SMART-6L GSM-modemmel, GSM-antennával és RTKaktiválással DGPS/Glonass-vevő SMART-6L VHF rádiómodemmel ( MHz), VHF mobil antennával és RTK-aktiválással DGPS/Glonass-vevő SMART-6L UHF rádiómodemmel ( MHz), UHF mobil antennával és RTK-aktiválással Utólagos felszerelés Cikkszám Cikkmegnevezés GSM modem GSM-antenna GSM-modemhez VHF rádiómodem ( MHz) UHF rádiómodem ( MHz) Mobil antenna VHF rádiómodemhez Mobil antenna UHF rádiómodemhez RTK-aktiválás Csatlakozó kábel Cikkszám Cikkmegnevezés DGPS/Glonass-vevő csatlakozó vezetéke a terminálhoz Adapterkábel a TRACK-Leader TOP kormányzást vezérlő számítógép csatlakoztatásához HU

13 Tartozékok listája 5 A felszerelés tartozékai Cikkszám Cikkmegnevezés DGPS/Glonass-vevő Mágneses lemez és ragasztószalag Kiegészítő cikkek Cikkszám Cikkmegnevezés RTK-bázisállomás VHF max. 5W RTK-bázisállomás UHF max. 35W V

14 6 Jegyzetek 6 Jegyzetek HU
