Nano&Solution AD30L. Lineármotoros Tömbös Szikraforgácsoló Gép. Power Cable inlet port AC200V/220V (H=884) (H=755)

Átírás

1 4B Fire extinguisher Air inlet port (H=755) Fire extinguisher Air inlet port (H=755) Power Cable inlet port AC200V/220V (H=884) Power Cable inlet port AC200V/220V (H=884) Power Supply Power Supply Control Head Assy 3100 Control Head Assy AD30L Lineármotoros Tömbös Szikraforgácsoló Gép Nano&Solution

2 Az új funkciók költséghatékony megmunkálást biztosítanak A Sodick szikraforgácsolás területén szerzett szakértelme és újításai, valamint a 3D tervező rendszerek és a legújabb CAE (számítógépes tervezési) technológiák alkalmazása, továbbá a nagyszámú elvégzett szimuláció lehetővé tette, hogy a Sodick megalkosson egy még jobb optimalizált bordázat elrendezéssel ellátott alap gépszerkezetet, amely kb. 70%-kal nagyobb merevséget biztosít. Az új AD30L gép működése közben a deformáció minimális, miközben a nagy mozgási sebesség és a lineáris motorok kimagasló gyorsulása optimális teljesítményt nyújtanak. LN2 Vezérlés 15 érintőképernyővel A LN2 es vezérlés és generátor csúcssebességet és kimagaslóan hatékony megmunkálást tesz lehetővé. A tápegység kiváló teljesítményét egy modern vezérlő rendszer biztosítja. Az új ergonómikusan tervezett LN2 vezérlő panel stressz-mentes és könnyű kezelést tesz lehetővé, köszönhetően a Windows operációs rendszernek. NEW Tech 1 NEW Tech 2 Nagyobb munkatartály 895 x 584 x 288 mm A munkatartály még nagyobb mérete lehetővé teszi, hogy a kezelő akár 895 x 584 x 288 mm méretű munkadarabbal is dolgozhasson. A manuális tartály ajtó könnyebb hozzáférhetőséget biztosít a beállításnál. NEW Tech 3 SGF nano kopás áramkör A tápegység fel van szerelve egy SGF áramkör egységgel is. Az SGF áramkör minimalizálja a grafit elektróda kopását és maximalizálja a vágási sebességet. A lehető legjobb teljesítményt nyújtja, és lehetővé teszi a Nulla kopás melletti megmunkálást. Az SGF áramkörrel egyetlen elektródával elvégezhető a teljes megmunkálás a nagyoló vágástól a simító vágásig. Nincs szükség több elektródára, ami lényegesen csökkenti a megmunkálási időt. Teljes megmunkálási folyamat NEW Tech 4 A Sodick komplett csomagként kínálja az AD30L típusú gépét, amely üzembe helyezéskor azonnal kész a hatékony megmunkálásra; C-tengely, lineáris elektródaváltó, USB port és dielektrikum hűtő, ezek mind az alapfelszereltség részei.

3

4 A Sodick Kulcs-Technológiái kimagasló teljesítményt biztosítanak Házon belül fejlesztett lineáris motor hajtás A Sodick házon belül fejlesztett lineáris motorja egy direkt hajtású vibrációmentes motor, melynek páratlan gyorsulása és pozícionálási pontossága van és teljesen holtjátékmentes. Az egyedülálló reakciósebesség NC egység NC egység a precíziós megmunkálást lehetővé tévő stabilitás és a teljesítmény az idő multával sem csökken, és a motor egész élettartama alatt karbantartásmentes marad. A Sodick által tökéletesített mozgásvezérlésnek (K-SMC) köszönhetően a lineáris motorok Sodick mozgásvezérlés Szikraköz figyelés Lineáris Motor Szikraköz figyelés Motor Hajtás Dekóder Motor még jobb teljesítményt nyújtanak. Elektróda Gyolyósorsó Munkadarab Munkadarab Elektróda Lineáris Motor Hajtás Hagyományos Golyósorsó Fejlett korszerű alkatrészek Az AD30L építése során a Sodick kerámia alkatrészeket használt a Z-tengelynél és szintetikus követ a munkaasztalnál hogy biztosítsa a csúcspontosságú megmunkálást és a kiváló elektromos szigetelést. Mindezeket a Sodick házon belül fejlesztette és gyártja. Ezek az anyagok ideálisak a csúcspontosságú megmunkáláshoz, köszönhetően a nagyon alacsony hőtágulásuknak (kevesebb, mint az öntöttvas hőtágulásának a harmada), kimagaslóan nagy merevségüknek, továbbá a kopással és az öregedéssel szembeni ellenálló képességüknek. C-tengely A SEC10 C-tengely 1/1,000,000 standard felbontást tesz lehetővé. A teljes értékű C-tengely nagy pontosságú elfordulást (indexelést) tesz lehetővé a direkt hajtással és a folyamatos forgással (20 ford/perc), ezáltal kibővítve a megmunkálási lehetőségeket. Az LN Assist maximalizálja a lineáris motorok teljesítményét Az LN Assist szoftver az alkalmazható vágási minták széles választékát nyújtja, így válaszolva a különböző megmunkálási igényekre. Mindegyik vágási mintához elérhetőek az optimális vágási feltételek és az optimális tengelymozgások. A különböző megmunkálásokat olyan egyszerű műveleteken keresztül lehet elvégezni, amelyek nem függenek a kezelő képességeitől és tapasztalatától. Ha pl. a furamegmunkálás kerül kiválasztásra, a program automatikusan mutatja a legmegfelelőbb vágási feltételeket és szükséges tengelymozgásokat. Az LN Assist szoftver kiegészül egy grafikus elektróda kereső képernyővel. ATC (Automatikus Elektródaváltó) egység A standard felszereltségként elérhető elektródaváltó egység lehetővé teszi a felügyelet nélküli megmunkálást.

5 (Machine carrying size) (Machine carrying size) (Machine carrying size) (157~407) AD30

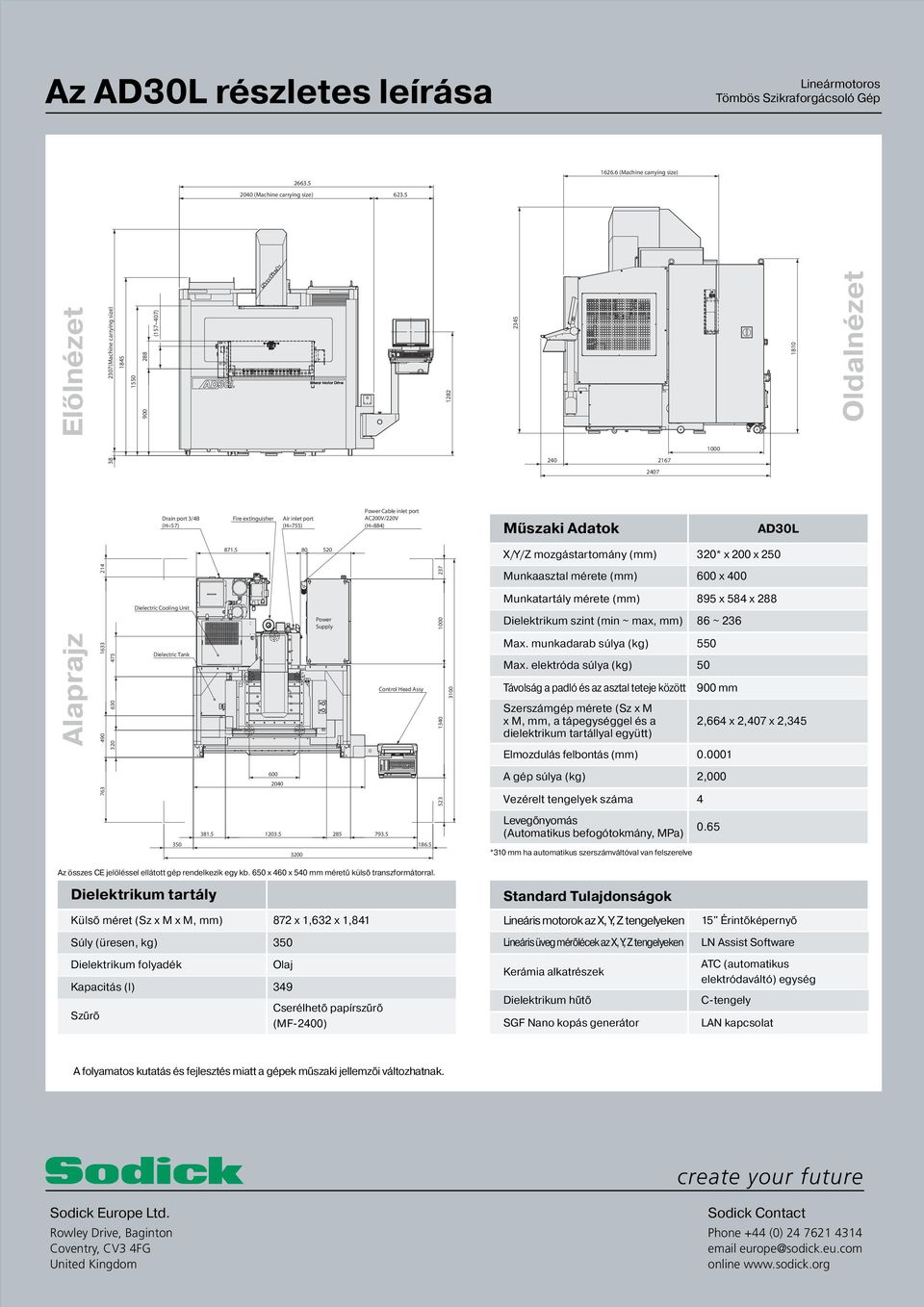

6 Drain p (H=57) Az AD30L részletes leírása Lineármotoros Tömbös Szikraforgácsoló Gép Drain port 3/4B (H=57) 2040 (Machine carrying size) (Machine carrying size) Előlnézet 2307(Machine carrying size) (Machine (157~407) carrying size) (157~407) (Machine carrying size) (Machine carrying size) Oldalnézet Dielectric Cooling Unit Dielectric Tank Dielectric Cooling Dielectric Drain port 3/4B (H=57) Fire extinguisher Air inlet port (H=755) Power Cable inlet port AC200V/220V (H=884) Műszaki Adatok AD30L X/Y/Z mozgástartomány (mm) 320* x 200 x Alaprajz Dielectric Cooling Unit Dielectric Tank Power Supply Control Head Assy Munkaasztal mérete (mm) 600 x 400 Munkatartály mérete (mm) 895 x 584 x 288 Dielektrikum szint (min ~ max, mm) 86 ~ 236 Max. munkadarab súlya (kg) 550 Max. elektróda súlya (kg) 50 Távolság a padló és az asztal teteje között Szerszámgép mérete (Sz x M x M, mm, a tápegységgel és a dielektrikum tartállyal együtt) 900 mm Elmozdulás felbontás (mm) A gép súlya (kg) 2,000 Vezérelt tengelyek száma 4 2,664 x 2,407 x 2, Levegőnyomás (Automatikus befogótokmány, MPa) *310 mm ha automatikus szerszámváltóval van felszerelve Az összes CE jelöléssel ellátott gép rendelkezik egy kb. 650 x 460 x 540 mm méretű külső transzformátorral. Dielektrikum tartály Külső méret (Sz x M x M, mm) 872 x 1,632 x 1,841 Súly (üresen, kg) 350 Dielektrikum folyadék Olaj Kapacitás (l) 349 Szűrő Cserélhető papírszűrő (MF-2400) Standard Tulajdonságok Lineáris motorok az X, Y, Z tengelyeken Lineáris üveg mérőlécek az X, Y, Z tengelyeken Kerámia alkatrészek Dielektrikum hűtő SGF Nano kopás generátor 15" Érintőképernyő LN Assist Software ATC (automatikus elektródaváltó) egység C-tengely LAN kapcsolat A folyamatos kutatás és fejlesztés miatt a gépek műszaki jellemzői változhatnak. create your future Sodick Europe Ltd. Rowley Drive, Baginton Coventry, CV3 4FG United Kingdom Sodick Contact Phone +44 (0) europe@sodick.eu.com online
