AP250L. Nano&Solution. Lineáris motor hajtás egy magas precizitású huzalos szikraforgácsoló rendszerben. A képen nem CE gép látható.

Átírás

1 AP250L A képen nem CE gép látható. Lineáris motor hajtás egy magas precizitású huzalos szikraforgácsoló rendszerben Nano&Solution

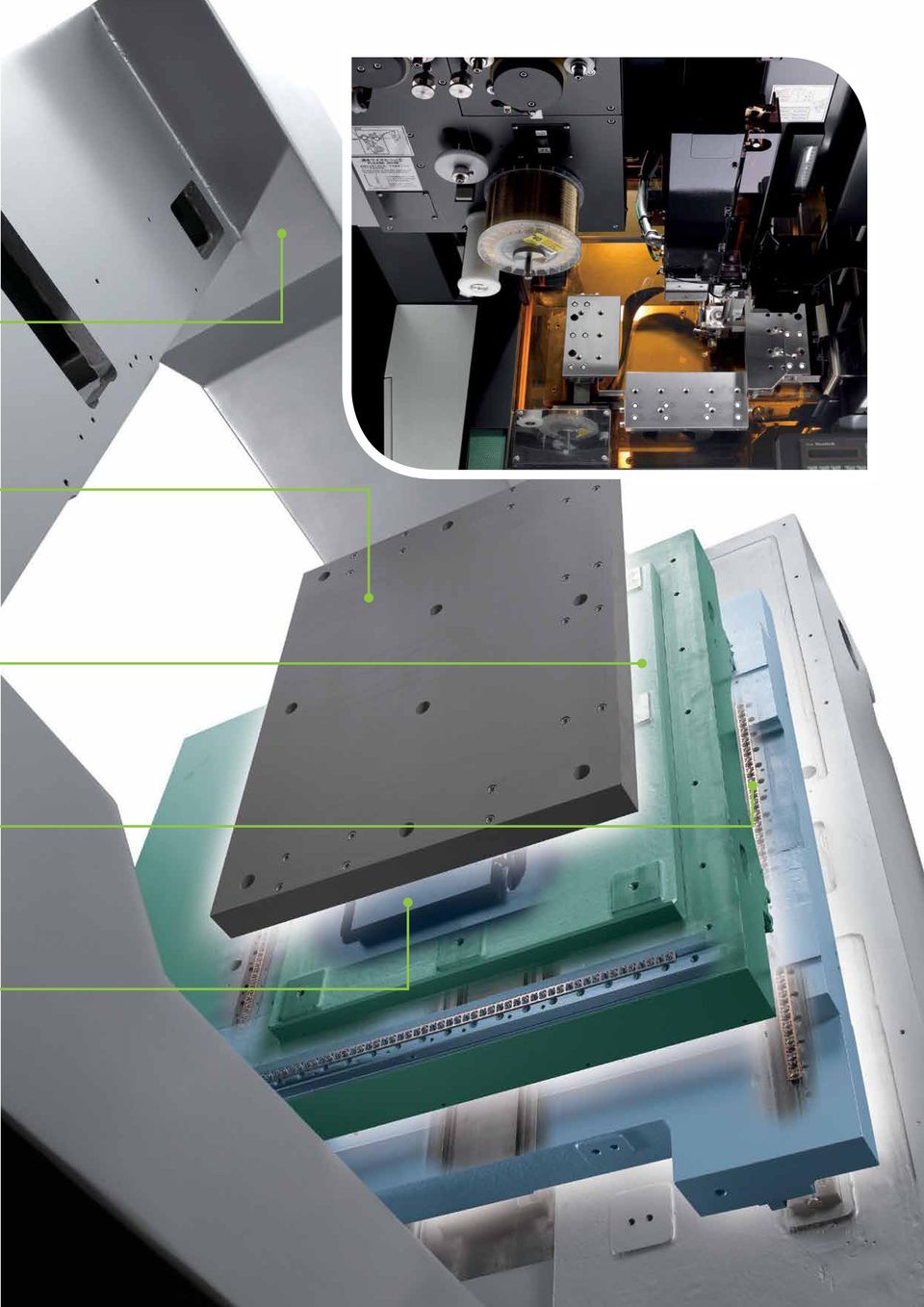

2 Vágási technológia olajban 1981 óta A Sodick 1981 óta fejleszti az olaj dielektrikum segítségével történő vágást. Az olaj dielektrikummal történő huzalvágás mindig is a legjobb megoldást jelentette a magas-precizitású és jó minőségű felület eléréséhez a kisebb szikraköz miatt. Viszont mindeddig, a kisebb rés mindig lassabb vágási sebességhez vezetett. Ennek megoldására a Sodick, know-how-jának és sok éves tapasztalatának köszönhetően, kifejlesztette az új generátort, az ECO Cut O -t. Az ECO Cut O a vágási sebességben és az olaj dielektrikummal végzett vágások számában is fejlesztéseket tartalmaz. A kevesebb, mint Ra 0,15µm-es felület eléréséhez ugyanarra a vágási időre van szüksége, mint víz használata esetén. A legjobb minőségre és pontosságra való törekvés Hőmérsékletileg stabil gépkialakítás Az AP250L a kiváló minőségű Meehanite öntvényből készült szimmetrikus állványzatának köszönhetően, igen merev és hőmérsékletileg stabil struktúrával rendelkezik. Az áramellátás elkülönül a munkatartálytól, így a folyamat során generált hő nem befolyásolja a gép pontosságát negatívan. Továbbá a levegő és a dielektrikum a gépben kering, így kontrolálva a hőhatásokat. Kerámia alkatrészek Az AP250L szerkezetébe saját gyártmányú kerámia alkatrészek kerültek, például a munkaasztalhoz, felső- és alsó karokhoz, stb. A kerámiák alacsony hőtágulási együtthatóval rendelkeznek, könnyűek, meglehetősen merevek, hosszú élettartamúak és magas szigetelő tulajdonsággal bírnak. Ezért ideális a pontossághoz, stabilitáshoz, hatékonysághoz és a magas minőség eléréséhez, melyek alapvető tulajdonságai egy kategóriájában élen álló huzalos szikraforgácsoló gépnek. Minden igényt kielégítő asztalkialakítás A jól megtervezett kialakítással, az asztal teljes alátámasztásának köszönhetően, ellenáll a tengelymozgások erőkifejtésének, biztosítva a magas precizitást és a stabilitást. Keresztgörgős vezető A lineáris motor hajtás teljesítményének kiegészítéséhez az AP250L-be keresztgörgős vezetők kerültek beépítésre. A keresztgörgős vezető előnyei: Kiváló terhelhetőség Minimális tapadó hatás Előfeszített = holtjáték teljes megszüntetése Lineáris motor hajtás A lineáris motor egy közvetlen, vibrációmentes hajtás, amely páratlan gyorsulással, pontos pozicionálással és holtjáték nélkül látja el feladatát, így ideális egysége egy magas-precizitású alkalmazásnak. Tökéletes dinamikájú irányíthatósága, precíziós megmunkálásoknál stabilitása és teljesítménye hosszú évek múltán sem változik, és nem igényel semmilyen karbantartást. Az üzembe helyezést követő 10 éven át a lineáris motor pontossága garantált. Az új LP2W vezérlés Az ötödik generációs EDM technológia. Az LP2W, már alkalmazza a Tökéletes aktív vezérlést, mely lehetővé teszi a tengelymozgások és a nagy sebességű elektromos kisülés egyidejű irányítását az 1Gbit/sec szélességű soros kommunikációs technológiát alkalmazva.

3

4 Automatikus huzalbefűző A Sodick nagysebességű automatikus huzalbefűzője kompatibilis 0,05-0,20 mm átmérőjű huzalokhoz. A használt huzal a gép hátsó részén távozik, mely lehetővé teszi, hogy az alsó kar rövidebb kialakítással valósult meg, fokozva ezzel a gép precizitását. A gép továbbá átalakítható úgy, hogy az alapos munkát kívánó, 0,03 mm átmérőjű huzalbeállítás is aktiválható legyen. ( Kizárólag gyári opció) Huzalfeszítés szabályozása A hatékony és üzemzavarmentes AP250L egyik fontos mechanizmusa a fejlett huzalfeszítő rendszer, mely egyenletes, megbízható tekercselést és az eljárások sokoldalúságát biztosítja, beleértve a széles körű huzalátmérő befogadást: 0,05-0,30 mm-ig. A gép továbbá átalakítható úgy, hogy az alapos munkát kívánó 0,03 mm átmérőjű huzalbeállítás is aktiválható legyen. ( Kizárólag gyári opció) Háromoldalú automatikus tartályajtó A háromoldalú automatikus tartályajtó lehetővé teszi a tartály könnyű megközelítését a gép mindkét oldaláról, ezzel biztosítva az ergonomikus, felhasználóbarát működtetést. További előnyei még a háromoldalú tartály ajtónak a Robot (Opció) leegyszerűsített üzembe állítása, mely a munkatartály bal oldalára is beállításra kerülhet. Szuper PIKA-O A Szuper Pika-O egy olyan extra finom generátor fokozat, melyet a Sodick fejlesztett ki olaj dielektrikum segítségével végzett huzalos szikraforgácsoló gépekhez. Ez az eljárás minimalizálja a megmunkálás energiafelhasználását és kitűnő felületi eredménnyel zárul, olykor a további csiszoló és egyéb felület finomító munkafolyamatokat is szükségtelenné teszi. Intelligens Q 3 vic EDW Az intelligenst Q 3 vic EDW közvetlenül beemeli a 3D modellezést a megmunkálás menetébe és automatikusan előállítja a vágás körvonalát másodpercek alatt. Még a bonyolultabb alakzatú és különböző vágási magassággal rendelkező munkadarabok is egyszerű parancs által beprogramozhatóak. Miután a megmunkálandó területet felismerte, az NC program elkészül, minden vágási paramétert tartalmazva. Teljes képernyős szimuláció a megmunkálást megelőzően kérhető. Az intelligens Q3vic továbbá tanácsot adhat a kezelőnek a legjobb leszorító pozícióba helyezéshez, mellyel minimalizálhatjuk a munkadarab torzulását. A megmunkálási profil automatikus felismerése A megmunkálás profil automatikus programozása A súlypont automatikus kiszámítása az optimális leszorító pozíció meghatározásához Környezetbarát munkavégzés Az ECO Cut O olaj dielektrikum felhasználása mellett páratlan vágási sebesség elérésére képes, mely a munkavégzés idejét és a huzalfelhasználást is csökkenti. A kisebb szikraköz az olajjal vágó gépek szűrőfogyasztásának csökkenéséhez vezet a vízet használó gépekkel összehasonlítva.

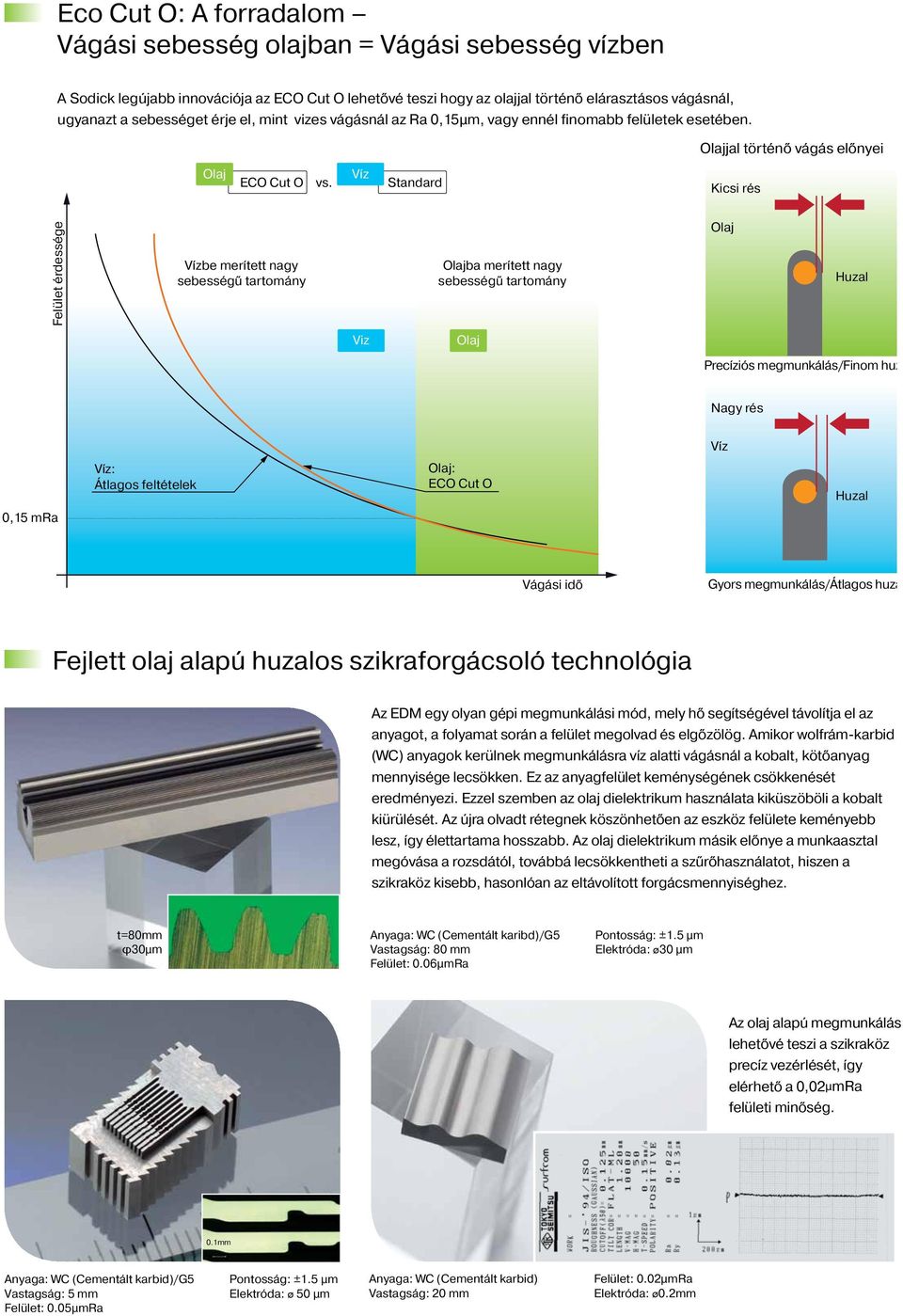

5 Eco Cut O: A forradalom Vágási sebesség olajban = Vágási sebesség vízben A Sodick legújabb innovációja az ECO Cut O lehetővé teszi hogy az olajjal történő elárasztásos vágásnál, ugyanazt a sebességet érje el, mint vizes vágásnál az Ra 0,15µm, vagy ennél finomabb felületek esetében. Olajjal történő vágás előnyei Olaj ECO Cut O vs. Víz Standard Kicsi rés Felület érdessége Vízbe merített nagy sebességű tartomány Olajba merített nagy sebességű tartomány Olaj Huzal Viz Olaj Precíziós megmunkálás/finom huzal Nagy rés Víz Víz: Átlagos feltételek Olaj: ECO Cut O Huzal 0,15 mra Vágási idő Gyors megmunkálás/átlagos huzal Fejlett olaj alapú huzalos szikraforgácsoló technológia Az EDM egy olyan gépi megmunkálási mód, mely hő segítségével távolítja el az anyagot, a folyamat során a felület megolvad és elgőzölög. Amikor wolfrám-karbid (WC) anyagok kerülnek megmunkálásra víz alatti vágásnál a kobalt, kötőanyag mennyisége lecsökken. Ez az anyagfelület keménységének csökkenését eredményezi. Ezzel szemben az olaj dielektrikum használata kiküszöböli a kobalt kiürülését. Az újra olvadt rétegnek köszönhetően az eszköz felülete keményebb lesz, így élettartama hosszabb. Az olaj dielektrikum másik előnye a munkaasztal megóvása a rozsdától, továbbá lecsökkentheti a szűrőhasználatot, hiszen a szikraköz kisebb, hasonlóan az eltávolított forgácsmennyiséghez. t=80mm φ30µm Anyaga: WC (Cementált karibd)/g5 Pontosság: ±1.5 µm Vastagság: 80 mm Elektróda: ø30 µm Felület: 0.06µmRa Az olaj alapú megmunkálás lehetővé teszi a szikraköz precíz vezérlését, így elérhető a 0,02µmRa felületi minőség. 0.1mm Anyaga: WC (Cementált karbid)/g5 Pontosság: ±1.5 µm Vastagság: 5 mm Elektróda: ø 50 µm Felület: 0.05µmRa Anyaga: WC (Cementált karbid) Vastagság: 20 mm Felület: 0.02µmRa Elektróda: ø0.2mm

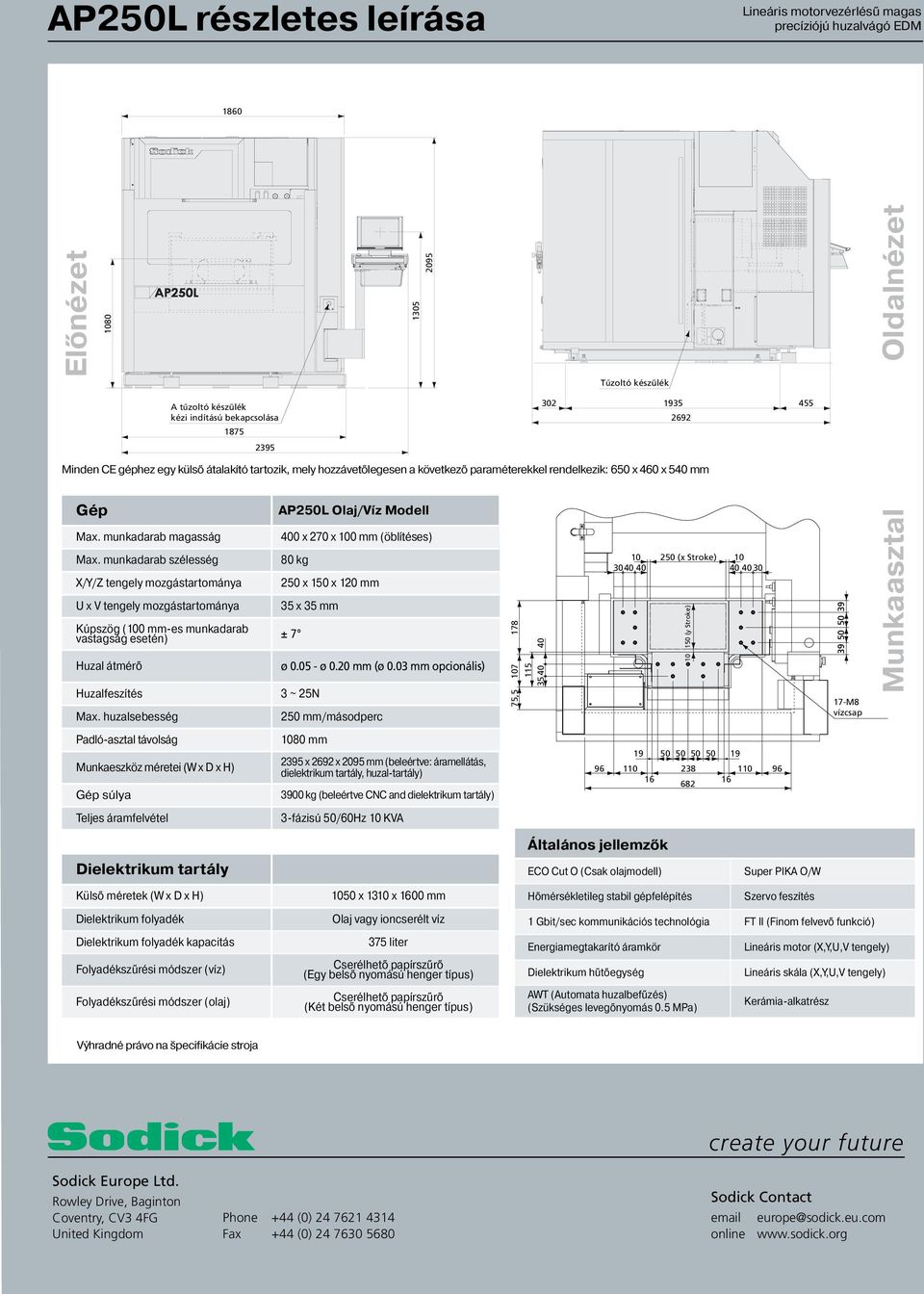

6 AP250L részletes leírása Lineáris motorvezérlésű magas precíziójú huzalvágó EDM Előnézet Oldalnézet Tűzoltó készülék A tűzoltó készülék kézi indítású bekapcsolása 2692 Tűzoltó készülék 1875 A tűzoltó készülék kézi indítású bekapcsolása 2692 Minden CE géphez egy külső átalakító 1875 tartozik, mely hozzávetőlegesen a következő paraméterekkel rendelkezik: 650 x 460 x 540 mm 2395 Gép Max. munkadarab magasság Max. munkadarab szélesség X/Y/Z tengely mozgástartománya U x V tengely mozgástartománya AP250L Olaj/Víz Modell 400 x 270 x 100 mm (öblítéses) 80 kg Kúpszög (100 mm-es munkadarab vastagság esetén) ± 7 Huzal átmérő Huzalfeszítés Max. huzalsebesség Padló-asztal távolság Munkaeszköz méretei (W x D x H) Gép súlya Teljes áramfelvétel 250 x 150 x 120 mm 35 x 35 mm ø ø 0.20 mm (ø 0.03 mm opcionális) 3 ~ 25N 250 mm/másodperc 1080 mm 2395 x 2692 x 2095 mm (beleértve: áramellátás, dielektrikum tartály, huzal-tartály) 3900 kg (beleértve CNC and dielektrikum tartály) 3-fázisú 50/60Hz 10 KVA , , (x Stroke) (x Stroke) (y Stroke) (y Stroke) M8 vízcsap 17-M8 vízcsap Munkaasztal Dielektrikum tartály Külső méretek (W x D x H) Dielektrikum folyadék Dielektrikum folyadék kapacitás Folyadékszűrési módszer (víz) Folyadékszűrési módszer (olaj) 1050 x 1310 x 00 mm Olaj vagy ioncserélt víz 375 liter Cserélhető papírszűrő (Egy belső nyomású henger típus) Cserélhető papírszűrő (Két belső nyomású henger típus) Általános jellemzők ECO Cut O (Csak olajmodell) Hőmérsékletileg stabil gépfelépítés Super PIKA O/W Szervo feszítés 1 Gbit/sec kommunikációs technológia FT II (Finom felvevő funkció) Energiamegtakarító áramkör Dielektrikum hűtőegység AWT (Automata huzalbefűzés) (Szükséges levegőnyomás 0.5 MPa) Lineáris motor (X,Y,U,V tengely) Lineáris skála (X,Y,U,V tengely) Kerámia-alkatrész Výhradné právo na špecifikácie stroja create your future Sodick Europe Ltd. Rowley Drive, Baginton Coventry, CV3 4FG United Kingdom Phone +44 (0) Fax +44 (0) Sodick Contact europe@sodick.eu.com online
