3 Leírás Az FKU típusú sterilszűrős dobozt gumitömítéses szűrőcellával kifejezetten gyógyszer-, elektronikai-, finommechanikai- és optikai ipar, kórházak, atomerőművek és laboratóriumok tisztatereiben történő felhasználásra fejlesztették ki. A beépített sterilszűrő (DIN EN 1822 szerint) a befújt vagy elszívott levegőből leválasztja a szennyezőanyagokat, radioaktív porokat, ködöt, baktériumokat, vírusokat stb. Ezáltal nagy mértékű levegőtisztaság és csíramentesség érhető el. A szűrő rögzítő úgy van a dobozba szerelve, hogy az rászorítja a gumitömítéssel ellátott szűrőcellát a szűrőházra. Az FKU-H típusú szűrő doboz elektrolitikusan horganyzott és RAL 9010 (fehér) színre festett acéllemezből készül, kör alakú csatlakozó csonkkal flexibilis csatlakozásra vagy FKU-RE típusnál négyszögletes csonkkal csatlakozó kerettel. A szűrődobozban egy szűrő rögzítő készlet gondoskodik a biztos tömítésről. Alapkivitelben a sterilszűrős dobozba egy, a helyiség oldalon elhelyezett nyomáskülönbség mérő csonk van beépítve. Az FKU-HV, FKU-E és FKU-EF sterilszűrős dobozok kiegészítésképpen egy légtömören záró csappantyúval láthatók el. Az FKU-HV típusnál ez a csappantyú a befúvó frontlap eltávolítása után alulról, kézzel állítható. Az FKU-E típusnál a működtetés 24 V NYIT/ZÁR elektromos motorral ill. az FKU-EF típusnál rugóvisszatérítésű motorral történik. Légtömörségi 3-as osztály a DIN EN 1751 szerint, zárt csappantyúval, 1000 Pa légcsatorna nyomás mellett. Figyelem: Felhívjuk a figyelmet arra, hogy a szűrődobozokat a szűrő rögzítők és a befúvó tartó beépítéséhez távtartókkal látjuk el. Ezáltal lehetőség nyílik arra, hogy a befúvót akkor is fel lehessen szerelni, amikor a szűrő még nincs a dobozba építve. A frontlap felszerelése központi rögzítéssel (VM) történik. Ezáltal a befúvót szűrőcserekor és elpiszkolódáskor könnyen le lehet szerelni. Az FKU típusú sterilszűrős dobozhoz a következő mennyezeti befúvók vagy elszívók építhetők: DQJA-SR, DQJA-SQ, PIL-Q, PIL- G-Q, DQD-L, 4-DE, 4-DF, DAV-F. A megfelelő sterilszűrőt kérésre szintén tudjuk szállítani. A biztos tömítéshez gumitömítés a steril szűrőn D F ülék tömörség vizsgáló hely nélkül F = U-tömítőprofil = lapos tömítés (standard) Szűrő ülék tömörség vizsgálat H13 végszűrőtől szivárgás vizsgálattal, (DIN EN ISO és VDI 2083 szerint) Az / rozsdamentes acél kivitelű szűrő dobozok látható területen történő alkalmazásra homokezüst színű porszórt bevonattal alkalmasak. Felhívjuk a figyelmet, hogy a rozsdamentes acél kivitel tisztításához csak arra alkalmas tisztítószert szabad alkalmazni! Kialakítás ülék tömörség vizsgáló hellyel Elzáró csappantyú - horganyzott acéllemez (FKU-HV / -E / -EF-hez) Nyomáskülönbség mérő hely - mérőcsonkkal a dobozban, belső-ø4 mm tömlő csatlakozáshoz Szűrödoboz - elektrolitikusan horganyzott, belül és kívül festett acéllemez RAL 9010 (fehér) (NW ) - homokezüst színű porszórt (a látható területen) rozsdamentes acél (felár ellenében) (NW ) - homokezüst színű porszórt (a látható területen) rozsdamentes acél (felár ellenében) (NW ) - homokezüst szín hasonlít a csiszolt rozsdamentes acél felületre. Elárasztásos és keveredéses befúvók - belül és kívül festett acéllemez RAL 9010 (fehér) - natúr színre eloxált alumínium (E6/EV1) D Figyelem: Az FKU-650 és FKU-801 méret rozsdamentes kivitelben nem szállítható! 07/05-3

4 Kivitel FKU-H - vízszintes, kör alakú csatlakozó csonkkal (-H) FKU-HV - vízszintes, kör alakú csatlakozó csonkkal és kézzel állítható csappantyúval Légtömörségi 3-as osztály a DIN EN 1751 szerint, zárt csappantyúval, 1000 Pa légcsatorna nyomás mellett. FKU-E - vízszintes, kör alakú csatlakozó csonkkal és elektromosan állítható (NYIT/ZÁR állítómű) csappantyúval. Légtömörségi 3-as osztály a DIN EN 1751 szerint, zárt csappantyúval, 1000 Pa légcsatorna nyomás mellett. FKU-EF - vízszintes, kör alakú csatlakozó csonkkal és elektromosan állítható (rugóvisszatérítésű motor) csappantyúval. Légtömörségi 3-as osztály a DIN EN 1751 szerint, zárt csappantyúval, 1000 Pa légcsatorna nyomás mellett. FKU-RE - vízszintes, négyszögletes csatlakozó csonkkal, csatlakozó kerettel. FKU-V - függőleges, kör alakú csatlakozó csonkkal Tartozékok Aeroszolos vizsgáló hely (DOP teszt) - mérőcsonkkal a doboz küső oldalán, külső ø12 mm tömlő csatlakozáshoz Ülék tömörség vizsgáló hely - a dobozban Nyomáskülönbség mérő hely - mérőcsonkkal a doboz küső oldalán, belső-ø4 mm tömlő csatlakozáshoz Ajakos gumitömítés (-GD) - speciális gumi (FKU-RE-hez nem lehetséges) Sterilszűrő UDS-D, UDS-F (standard) - a szűrőházon gumitömítéssel, szűrőkeret H=75 mm MDFfából, szűrőosztály H13 ( >99,95%) vagy H14 (>99,995%), olajköd teszt vizsg. DIN EN 1822 szerint, hőállóság 80 C-ig, a szűrő fóliába csomagolva - kétoldali védőráccsal (-G2) (felár ellenében) - Scan teszt vizsg. DIN EN 1822 szerint (felár ellenében) Sterilszűrő UXS-D, UXS-F - a szűrőházon gumitömítéssel, szűrőkeret H=75 mm MDFfából, szűrőosztály H13 ( >99,95%) vagy H14 (>99,995%), olajköd teszt vizsg. DIN EN 1822 szerint, hőállóság 80 C-ig, a szűrő fóliába csomagolva - kétoldali védőráccsal (-G2) (felár ellenében) - Scan teszt vizsg. DIN EN 1822 szerint (felár ellenében) Sterilszűrő UXA-D, UXA-F - a szűrőházon gumitömítéssel, szűrőkeret H=75 mm alumíniumból, kétoldali védőráccsal, szűrőosztály H13 ( >99,95%) vagy H14 (>99,995%), olajköd teszt vizsg. DIN EN 1822 szerint, hőállóság 80 C-ig, a szűrő fóliába csomagolva - Scan teszt vizsg. DIN EN 1822 szerint (felár ellenében) Rögzítés Rejtett rögzítés (-VM) - lég- es örvénybefúvó központi rögzítése (standard) 07/05-4

5 Kivitel és méretek Méretek FKU-H Felfüggesztő fül ovál furattal ø10 20 külső A nézet külső Járatos méretek NW Szűrő méret A ød E K R Standard* / DAV-F-A / PIL-Q-A J FH H G a H G a , Aeroszolos vizsgáló hely (DOP) rendelése esetén az alapkivitelben beépített nyomáskülönbség mérő csonk nem szükséges. Ha a nyomáskülönbség mérő helyet a külső oldalra rendelik, az alapkivitelben belső nyomáskülönbség csonk szintén nem szükséges. Az NW 650 elárasztásos és keveredéses befúvó mérete 650x650 mm, az aktív rész mérete 625. FKU-HV DAV-F-Z / PIL-Q-Z / PIL-G-Q-Z Nyomáskülönbség mérő hely (standard) B-B metszet Felfüggesztő fül ovál furattal ø10 20 D metszet NYITOTT ZÁRT Járatos méretek Névleges méret c Standard* / DAV-F-A / PIL-Q-A DAV-F-Z / PIL-Q-Z / PIL-G-Q-Z /05-5 * Standard kivitel: DQJA-SR, DQJA-SQ, DQD-L, 4-DE, 4-DF.

6 FKU-V FKU-E 20 -os elforgatással ábrázolva A nézet Figyelem! Csonkátmérő módosítás esetén az elzáró csappantyúra motor nem építhető! FKU-EF 20 -os elforgatással ábrázolva Járatos méretek Névleges méret Standard* / DAV-F-A / PIL-Q-A H1 DAV-F-Z / PIL-Q-Z / PIL-G-Q-Z B nézet * Standard kivitel: DQJA-SR, DQJA-SQ, DQD-L, 4-DE, 4-DF. Figyelem! Csonkátmérő módosítás esetén az elzáró csappantyúra motor nem építhető! 07/05-6

7 FKU-RE Y részlet A csatlakozó keret illeszkedik a HM 20 és HM 30 Metu-rendszerekhez. Járatos méretek Névleges méret B Névleges méret Standard* / DAV-F-A / PIL-Q-A H2 * Standard kivitel: DQJA-SR, DQJA-SQ, DQD-L, 4-DE, 4-DF. DAV-F-Z / PIL-Q-Z / PIL-G-Q-Z /05-7

8 Tartozékok-méretek (felár ellenében) Szűrő ülék vizsgáló hely a dobozban Schako mérőcsonk Schako mérőcsonk Nyomáskülönbség mérő hely mérőcsonkkal a doboz külső oldalán Schako mérőcsonk Járatos méretek Névleges méret Standard* / DAV-F-A /PIL-Q-A * Standard kivitel: DQJA-SR, DQJA-SQ, DQD-L, 4-DE, 4-DF ajakos gumitömítés (-GD) X részlet FKU-RE kivitelhez nem lehetséges! a DAV-F-Z / PIL-Q-Z / PIL-G-Q-Z 94 Standard* / DAV-F-A /PIL-Q-A b DAV-F-Z / PIL-Q-Z / PIL-G-Q-Z Ha a nyomáskülönbség mérő helyet a külső oldalra rendelik, az alapkivitelben belső nyomáskülönbség mérő csonk nem szükséges. Aeroszolos vizsgáló hely (DOP) mérőcsonkkal a dobozban Csavarzat MS58 nikkelezett 12-M20x1 IPSO 010 Csavarzat MS58 nikkelezett 12-M20x1 IPSO 010 záró dugóval MS58 nikkelezett IPSO 0912 Aeroszolos vizsgáló hely rendelése esetén az alapkivitelben beépített nyomáskülönbség mérő csonk nem szükséges. Aeroszolos vizsgáló hely (DOP) csonkkal a doboz külső oldalán Csavarzat MS58 12-M20x1 IPSO /05-8

9 Figyelem: Felhívjuk a figyelmet, hogy a csavarzat O-gyűrűje (tömítő gyűrő) a szerelés közben kiszáradhat. Az O-gyűrű kiszáradásakor a tömlőt csak nagyobb erőfeszítéssel lehet bedugni. Kialakult eljárás, hogy a csavarzatot univerzális olajjal, pl. Ballistol gyártmány, utána kell olajozni, egy átitatott kendővel a tömlőt a bedugás előtt át kell törölni. Ez a kis mennyiség elég ahhoz, hogy a csavarzat ismét működőképes legyen. Beépítés Szűrő beépítési utasítás Névleges méret Beépítés A szűrő rögzítő elemeket (4. poz.) meglazítani és a szállítási merevítőket el kell távolítani. A sterilszűrő cellát (6. poz.) a tömítőgumival (lásd 3. oldal) a szűrő házba (7. poz.) felfelé nyomni. Itt vigyázni kell arra, hogy a szűrő anyaga ne sérüljön meg. A szűrő cellát a két átlósan elhelyezett szűrő rögzítővel (1. és 3. poz.) enyhén megszorítani. Ezután a VM-tartórudazatot (5. poz) behelyezni és a két másik szűrő rögzítővel (2. és 4. poz.) pozícionálni. Figyelni kell arra, hogy a szűrő rögzítőket először átlósan fokozatosan kell meghúzni (pl. 1, 3, 2, 4 sorrendben). Ezután a szűrő rögzítőket ismét átlósan szorosra kell húzni, amíg a szűrőcella stabilan el nem helyezkedik. Vigyázni kell arra, hogy a szűrő rögzítőket maximálisan 4 Nm-rel szabad meghúzni. zükség esetén a befúvó felszerelése előtt el kell végezni a szűrőülék tömörség vizsgálatot. Kiszerelés A befúvót lecsavarozni, a szűrő rögzítőket meglazítani, a VM-rudazatot levenni és a sterilszűrős cellát lefele kivenni. Figyelem: A szűrő rögzítők eltávolítása után a sterilszűrős cella a szűrő házból kieshet! Névleges méret 801 Karbantartás A berendezések és szerelvények tisztán tartása mellett különös figyelmet kell fordítani a szűrők karbantartására. A szűrők folyamatos ellenőrzése éppen úgy elengedhetetlen, mint ezek cseréje a megengedett maximális részecske felvétel elérésekor. A vizsgálatot olyan gyakran kell elvégezni, hogy a fellépő vagy a jeleit mutató hiányosságokat meg lehessen szüntetni. A szükséges ellenőrzési időközöket a helyi körülmények figyelembevételével kell megállapítani. A szűrő részecske felvételének a mérőszáma a nyomáskülönbség. Ennek alapján minden szűrő fokozat üzemállapotának a felügyeletére nyomáskülönbség mérő berendezést kell felszerelni. Az üzemeltetőnek az ülék tömörség vizsgálatot rendszeres időközönként (minimum évente egyszer) el kell végeztetni. A szűrő cseréje a végellenállás elérésekor történik meg, amelyet előzőleg a légtechnikai rendszer ventilátor teljesítmény méretezésekor állapítottak meg. A végellenállás értékét a kezdeti ellenállás kb. kétszeresére választják ki. Beépítési helyzet mennyezet alatt (standard) mennyezet fölött Beépített távtartóval a befúvó szerelő rudazatának a rögzítéséhez. Szállítási rögzítés Figyelem: Mennnyezet fölötti beépítésnél az "s" méretet megadni! Figyelem! A szűrőcella behelyezése előtt a rögzítő elemekkel biztosított szállítási merevítőket el kell távolítani! 07/05-9

10 Műszaki adatok UDS szűrő nyomásvesztesége NW Szélesség x Magasság x Mélység [mm] UDS-H13 szűrő V nenn / Nyomáskülönbség [m³/h / Pa] UDS H13 UDS H x 357 x / / x 457 x / / x 557 x / / x 575 x / / x 610 x / / x 754 x / / 140 UDS-H14 szűrő Szűrő osztály a DIN EN 1822 szerint - megengedett végnyomás: max. 500 Pa - leválasztási fok MPPS-ben: H13 = 99,95 % H14 = 99,995 % 07/05-10

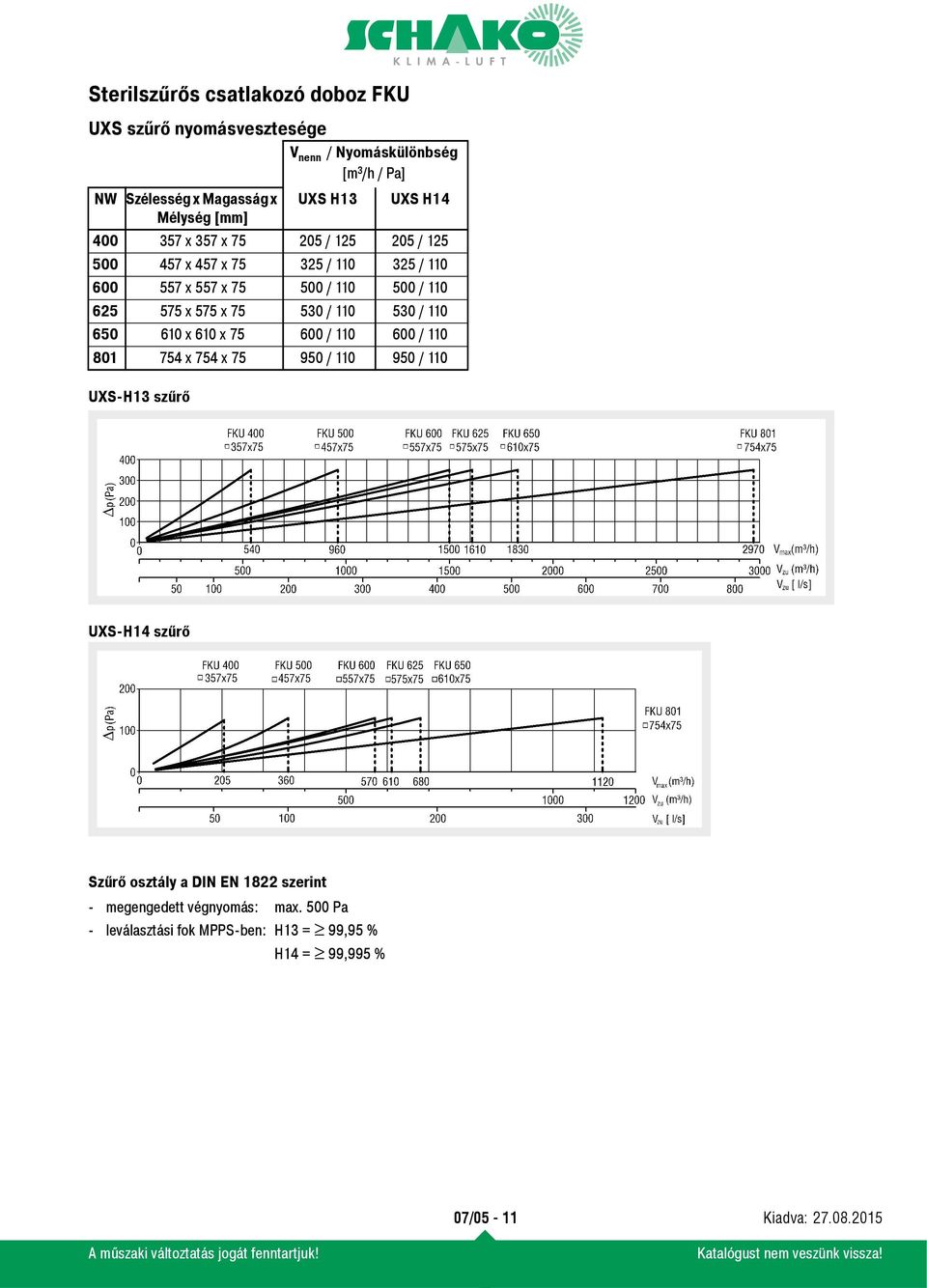

11 UXS szűrő nyomásvesztesége NW Szélesség x Magasság x Mélység [mm] UXS-H13 szűrő V nenn / Nyomáskülönbség [m³/h / Pa] UXS H13 UXS H x 357 x / / x 457 x / / x 557 x / / x 575 x / / x 610 x / / x 754 x / / 110 UXS-H14 szűrő Szűrő osztály a DIN EN 1822 szerint - megengedett végnyomás: max. 500 Pa - leválasztási fok MPPS-ben: H13 = 99,95 % H14 = 99,995 % 07/05-11

12 UXA szűrő nyomásvesztesége NW Szélesség x Magasság x Mélység [mm] UXA-H13 szűrő V nenn / Nyomáskülönbség [m³/h / Pa] UXA H13 UXA H x 357 x / / x 457 x / / x 557 x / / x 575 x / / x 610 x / / x 754 x / / 100 UXA-H14 szűrő Szűrő osztály a DIN EN 1822 szerint - megengedett végnyomás: max. 500 Pa - leválasztási fok MPPS-ben: H13 = 99,95 % H14 = 99,995 % 07/05-12

13 Kapcsolási vázlat Kapcsolási vázlat LM24A / LM24A-S NYIT-ZÁR vezérlés AC DC 3-pont szabályozás AC DC Figyelem! - Csatlakozás biztonsági transzformátoron keresztül. - Állítóművek párhuzamos csatlakoztatása lehetséges. Teljesítmény adatokra figyelni. Kapcsolási vázlat LM230A / LM230A-S NYIT-ZÁR vezérlés 3-pont szabályozás AC AC Figyelem! - Hálózati feszültség! - Állítóművek párhuzamos csatlakoztatása lehetséges. Teljesítmény adatokra figyelni. Kapcsolási vázlat LF24 / LF24-S, LF230 / LF230-S AC DC AC Figyelem! - Csatlakozás biztonsági transzformátoron keresztül. - Állítóművek párhuzamos csatlakoztatása lehetséges. Teljesítmény adatokra figyelni. 07/05-13

14 A motorok műszaki adatai LM24A / LM24A-S (Belimo gyártmány) Névleges feszültségnél: 24 V AC/DC, 50/60 Hz Működési tartomány: 19,2...28,8 V AC/DV Teljesítményigény: -Üzemi: 1 W -Nyugalmi állapot: 0,2 W méretezés : 2 VA Forgatónyomaték : min. 5 Nm Futási idő: 150 s Hangteljesítmény szint: 35 db (A) Védettségi osztály: III védelmi kisfeszültség Védettségi mód: IP54 minden szerelési helyzetben EMV : CE 89/336/EWG szerint LM230A / LM230A-S (Belimo gyártmány) Névleges feszültségnél: AC V, 50/60 Hz Működési tartomány: AC V Teljesítményigény: -Üzemi: 1,5 W -Nyugalmi állapot: 0,4 W méretezés : 4 VA Forgatónyomaték : min. 5 Nm Futási idő: 150 s Hangteljesítmény szint: 35 db (A) Védettségi osztály: II védőszigetelés Védettségi mód: IP54 minden szerelési helyzetben EMV : CE 89/336/EWG szerint Kisfeszültségi irányelvek: CE 73/23/EWG szerint LF24 / LF24-S (Belimo gyártmány) Névleges feszültségnél: 24 V AC/DC, 50/60 Hz Működési tartomány: 19,2...28,8 V AC, 21,6...28,8 V DC Teljesítményigény: -rugó felhúzáskor: 5 W -tartó állásban: 2,5 W Forgatónyomaték : -motor: min. 4 Nm -rugóvisszatérítés min. 4 Nm Futási idő: -motor: s (0...4 Nm) -rugóvisszatérítés 20 s (60 s -30 C-nál) Hangteljesítmény szint: -motor: 50 db (A) -rugóvisszatérítés 62 db (A) Védettségi osztály: III védelmi kisfeszültség Védettségi mód: IP54 EMV : CE, 89/336/EWG szerint Kisfeszültségi irányelvek: CE, 73/23/EWG szerint LF230 / LF230-S (Belimo gyártmány) Névleges feszültségnél: AC 230 V 50/60 Hz Működési tartomány: AC V Teljesítményigény: -rugó felhúzáskor: 5 W -tartó állásban: 3 W Forgatónyomaték : -motor: min. 4 Nm -rugóvisszatérítés min. 4 Nm Futási idő: -motor: s (0...4 Nm) -rugóvisszatérítés 20 s ( C) Hangteljesítmény szint: -motor: 50 db (A) -rugóvisszatérítés 62 db (A) Védettségi osztály: II védőszigetelés Védettségi mód: IP54 EMV : CE, 89/336/EWG szerint Kisfeszültségi irányelvek: CE, 73/23/EWG szerint Segédkapcsoló LM24A-S / LM230A-S / LF24-S / LF230-Sh-hez - 1 x EPU, 1 ma...3 (0,5) A, AC 250 V beállítható % Jelmagyarázat V ZU (m 3 /h) [l/s] = Befújt légmennyiség V Nenn (m 3 /h) = Névleges térfogatáram Δp (Pa) = Nyomáskülönbség H13 (-) = Szűrő osztály H13 H14 (-) = Szűrő osztály H14 07/05-14

15 Rendelési adatok Sterilszűrős doboz FKU típus vízszintes, kerek csatlakozó csonkkal, elzáró csappantyú nélkül. vízszintes, kerek csatlakozó csonkkal, kézzel állítható elzáró csappantyúval. vízszintes, kerek csatlakozó csonkkal, elektromosan állítható elzáró vízszintes,kerek csatlakozó csonk elektromosan állítható elzáró csappantyúval. függőleges, kerek csatlakozó csonkkal vízszintes, négyszögletes, gáztömör csatlakozó csonkkal, csatlakozó kerettel -H -HV csappantyúval -E (rugóvisszatérítésű motor) -EF -V -RE ajakos gumitömítés nélkül - ajakos gumitömítéssel -GD sterilszűrő nélkül - sterilszűrővel (lásd következő oldal) ülék tömörség vizsgáló hely nélkül - ülék tömörség vizsgáló hellyel -DP nyomáskülönbség mérő hellyel nyomáskülönbség aeroszolos vizsgáló hellyel (DOP) aeroszolos vizsgáló hellyel (DOP) mérő hellyel mérő csonkkal a dobozban mérő csonkkal a doboz külső részén, mérő csonkkal a dobozban mérő csonkkal a doboz külső részén, belső ø 4 mm tömlő csatlakozással belső ø 4 mm tömlő csatlakozással külső ø12 mm tömlő csatlakozással külső ø 12 mm tömlő csatlakozással NW PIL-G-Q PIL-Q DAV-F DQJA-SR DQJA-SQ 4-DE 4-DF DQD-L Befúvás Befúvás Elszívás Befúvás Elszívás Befúvás Elszívás Befúvás Elszívás Befúvás Elszívás Befúvás / Elszívás Befúvás / Elszívás Doboz magasság magasított Doboz magasság standard Rendelési példa: FKU-HV-625-DQJA-SR Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! 07/05-15

16 Sterilszűrő rendelési adatai Sterilszűrő Szűrőkeret MDF fából Szűrőkeret alumíniumból UDS UXS UXA Szűrőosztály H13 Szűrőosztály H14 Szűrőosztály H13 Szűrőosztály H14 Lapos tömítés -F U-tömítőprofil -D Lapos tömítés -F U-tömítőprofil -D vedőrács nélkül - vedőráccsal -G2 vedőráccsal -G2 NW NW vizsg. olajköd teszt DIN EN Ö Scan teszt vizsg. DIN EN S vizsg. olajköd teszt DIN EN Ö Scan teszt vizsg. DIN EN S Rendelési példa: UDS13-F-...-Ö Figyelem! Szűrő fóliába csomagolva Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! 07/05-16

17 Kiírási szöveg Biztosan tömítő sterilszűrős doboz gumitömítéssel ellátott szűrőcellák fogadására. Szűrődoboz kívül és belül festett RAL 9010 (fehér) elektrolitikusan horganyzott acéllemezből, vízszintes, kör alakú csatlakozócsonkkal. Beépített nyomáskülönbség mérő csonkkal a dobozban, belső ø 4 mm tömlő csatlakozáshoz. A befúvó frontlap szerelése rejtett rögzítéssel (VM) történik. Gyártmány: SCHAKO FKU-H típus - vízszintes, kör alakú csatlakozó csonkkal és kézzel állítható elzáró csappantyúval Légtömörségi 3-as osztály a DIN EN 1751 szerint, zárt csappantyúval, 1000 Pa légcsatorna nyomás mellett. Gyártmány: SCHAKO FKU-HV típus - vízszintes, kör alakú csatlakozó csonkkal és elektromosan állítható (NYIT/ZÁR állítómű) elzáró csappantyúval. Légtömörségi 3-as osztály a DIN EN 1751 szerint, zárt csappantyúval, 1000 Pa légcsatorna nyomás mellett. Gyártmány: SCHAKO FKU-E típus - vízszintes, kör alakú csatlakozó csonkkal és elektromosan állítható (rugóvisszatérítésű motor) elzáró csappantyúval. Légtömörségi 3-as osztály a DIN EN 1751 szerint, zárt csappantyúval, 1000 Pa légcsatorna nyomás mellett. Gyártmány: SCHAKO FKU-EF típus - függőleges, kör alakú csatlakozó csonkkal. Gyártmány: SCHAKO FKU-V típus - vízszintes, négyszögletes csatlakozó csonkkal, csatlakozó kerettel. Gyártmány: SCHAKO FKU-RE típus - szűrődoboz (felár ellenében): (látható területen történő beépítésre): (NW ) - rozsdamentes acél homokezüst színre porszórt - rozsdamentes acél homokezüst színre porszórt - elárasztásos és keveredéses befúvó: - festett acéllemez RAL 9010 (fehér) - natúr színre eloxált alumínium (E6/EV1) befúvásra: - DQJA-SR-Z - DQJA-SQ-Z - 4-DE-Z - DQD-L (NW 650-ig 625-ös aktív résszel) - PIL-Q-Z (NW 650-ig 625-ös aktív résszel) - PIL-G-Q-Z (NW 650-ig 625-ös aktív résszel) - DAV-F-Z (NW 650-ig 625-ös aktív résszel) - 4-DF (NW 650-ig 625-ös aktív résszel) elszívásra: - DQJA-SR-A - DQJA-SQ-A - 4-DE-A - DQD-L (NW 650-ig 625-ös aktív résszel) - PIL-Q-A (NW 650-ig 625-ös aktív résszel) - DAV-F-A (NW 650-ig 625-ös aktív résszel) - 4-DF (NW 650-ig 625-ös aktív résszel) Tartozékok (felár ellenében): Sterilszűrő UDS-D, UDS-F - a szűrőházon tömítőgumival, szűrőkeret H=75 mm MDF fából, szűrőosztály H13 (>99,95%) vagy H14 (>99,995%), olajköd teszt vizsg. DIN EN 1822 szerint, hőállóság 80 C-ig, a szűrő fóliába csomagolva - kétoldali védőráccsal (-G2) (felár ellenében) - Scan teszt vizsg. DIN EN 1822 szerint (felár ellenében) Sterilszűrő UXS-D, UXS-F - a szűrőházon tömítőgumival, szűrőkeret H=75 mm MDF fából, szűrőosztály H13 (>99,95%) vagy H14 (>99,995%), olajköd teszt vizsg. DIN EN 1822 szerint, hőállóság 80 C-ig, a szűrő fóliába csomagolva - kétoldali védőráccsal (-G2) (felár ellenében) - Scan teszt vizsg. DIN EN 1822 szerint (felár ellenében) Sterilszűrő UXA-D, UXA-F - a szűrőházon tömítőgumival, szűrőkeret H=75 mm alumíniumból, kétoldali védőráccsal, szűrőosztály H13 ( >99,95%) vagy H14 (>99,995%), olajköd teszt vizsg. DIN EN 1822 szerint, hőállóság 80 C-ig, a szűrő fóliába csomagolva - Scan teszt vizsg. DIN EN 1822 szerint (felár ellenében) - nyomáskülönbség mérő hely, mérőcsonkkal a doboz külső részén, belső- ø4 mm tömlő csatlakozáshoz (a standard szerinti nyomáskülönbség mérő helyett) - aeroszolos vizsgáló hely (DOP) külső ø12 mm tömlő csatlakozáshoz - mérőcsonkkal a dobozban (a standard szerinti nyomáskülönbség mérő helyett) - mérőcsonkkal a doboz külső részén - ülék tömörség vizsgáló hely (-DP) a dobozban - ajakos gumitömítés (-GD), csak a kör alakú csatlakozócsonkon 07/05-17
