Hidromasszázs kádak Műszaki leírása
|
|
- Ida Hegedűs
- 8 évvel ezelőtt
- Látták:
Átírás
1 Hidromasszázs kádak Műszaki leírása Frank PONT Szabó BT Sopron-Pereszteg Petőfi S. u. 3. Telefon: / Fax: /
2 Tartalom KÁDAK Sarokkádak Körkádak 3 Szabványok rendelkezések / Útmutatók 4 Beszerelési feltételek 5 Calybe 165x165 7 Fantasy 155x155 9 Silvia 155x Cinzia 150x Idra 150x Minerva 150x Symathy 145x Venus 140x Leda 140x Aurora 140x Asia 135x Dalia 123x Libra 160x70/ Fiordaliso 151x Magnolia Ø 150 Egyenes kádak 35 Genziana 190x85 37 Anemone 192x Lotus 179x Armonia 179x80/85 43 Smeraldo 180x80 45 Turchese 170x80 47 Proxima 170x70/79 49 Opale 170x75 51 Delta 170x70/75 53 Luna 170x75 55 Perla 170x70 57 Giada 170x70 59 Iris 170x70/85 61 Onyx 160x70 63 Morgana 150x69 Nosztalgia kádak 65 Szabványok rendelkezések / Útmutatók Beszerelési feltételek 67 Old America 174x77x60 69 Old England 175x85x69/82,5 71 Renaissance 180x100x61 2
3 Szabványok rendelkezések ELŐÍRÁSOK ÉS A TERMÉKEKRE VONATKOZÓ ÚTMUTATÓK A hidromasszázskádak a következő irányelvek egyeztetésével kerülnek gyártásra: Alacsonyfeszültség: 73/23/EWG és 93/68/EWG Fenti irányelvek megfelelőségét a következő harmonizáló előírások garantálják: EN EN Elektromágneses kompatibilitás: 89/336/EWG 92/31/EWG 93/68/EWG Fenti irányelvek megfelelőségét a következő harmonizáló előírások garantálják: EN EN EN EN ÚTMUTATÓK 1 Az összes modell koextrudált akril anyagból és ABS-ből kerül előállításra. 2 A külső méretek miliméterben értendők. 3 Méreteltérések a reális méretekhez viszonyítva ±5mm 4 A hidromasszázs rendszer nélküli kádaknál kivéve azokat a modelleket, melyek használatához az előlap alkalmazása elengedhetetlen a kád külső széle az előlapként építendő faltól maximum 15 mm-re lehet. Ebben az esetben azonban ellenőrző nyílásokat kell kialakítani. 5 Különösen a termékek külső méreteire kell figyelemmel lenni. 6 A gyártó fenntartja a jogot, bármikor, előzetes bejelentés nélkül a termékeken változtatásokat és jobbításokat elvégezni. 3

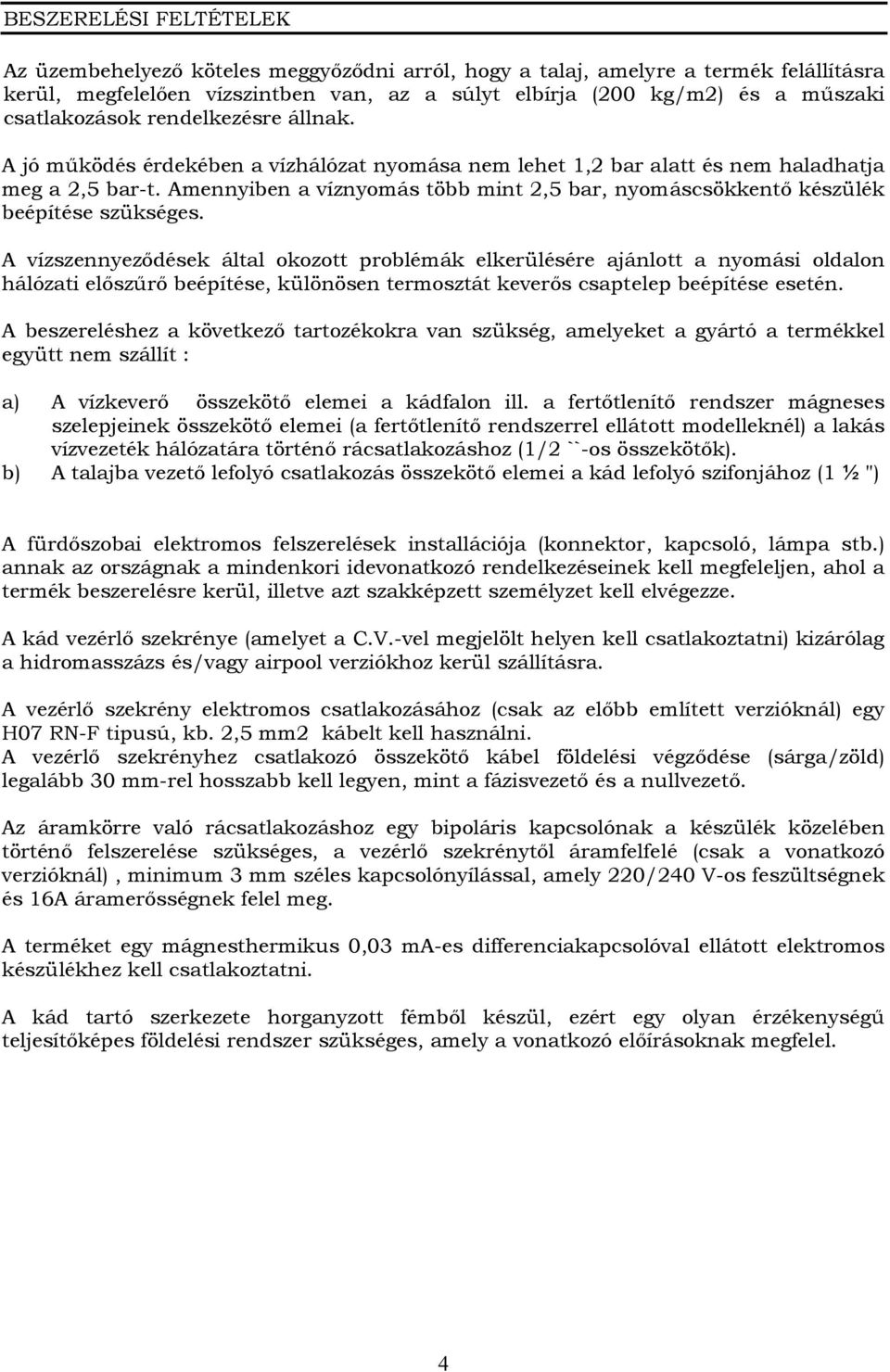

4 BESZERELÉSI FELTÉTELEK Az üzembehelyező köteles meggyőződni arról, hogy a talaj, amelyre a termék felállításra kerül, megfelelően vízszintben van, az a súlyt elbírja (200 kg/m2) és a műszaki csatlakozások rendelkezésre állnak. A jó működés érdekében a vízhálózat nyomása nem lehet 1,2 bar alatt és nem haladhatja meg a 2,5 bar-t. Amennyiben a víznyomás több mint 2,5 bar, nyomáscsökkentő készülék beépítése szükséges. A vízszennyeződések által okozott problémák elkerülésére ajánlott a nyomási oldalon hálózati előszűrő beépítése, különösen termosztát keverős csaptelep beépítése esetén. A beszereléshez a következő tartozékokra van szükség, amelyeket a gyártó a termékkel együtt nem szállít : a) A vízkeverő összekötő elemei a kádfalon ill. a fertőtlenítő rendszer mágneses szelepjeinek összekötő elemei (a fertőtlenítő rendszerrel ellátott modelleknél) a lakás vízvezeték hálózatára történő (1/2 ``-os összekötők). b) A talajba vezető lefolyó csatlakozás összekötő elemei a kád lefolyó szifonjához (1 ½ ") A fürdőszobai elektromos felszerelések installációja (konnektor, kapcsoló, lámpa stb.) annak az országnak a mindenkori idevonatkozó rendelkezéseinek kell megfeleljen, ahol a termék beszerelésre kerül, illetve azt szakképzett személyzet kell elvégezze. A kád vezérlő szekrénye (amelyet a C.V.-vel megjelölt helyen kell csatlakoztatni) kizárólag a hidromasszázs és/vagy airpool verziókhoz kerül szállításra. A vezérlő szekrény elektromos csatlakozásához (csak az előbb említett verzióknál) egy H07 RN-F tipusú, kb. 2,5 mm2 kábelt kell használni. A vezérlő szekrényhez csatlakozó összekötő kábel földelési végződése (sárga/zöld) legalább 30 mm-rel hosszabb kell legyen, mint a fázisvezető és a nullvezető. Az áramkörre való egy bipoláris kapcsolónak a készülék közelében történő felszerelése szükséges, a vezérlő szekrénytől áramfelfelé (csak a vonatkozó verzióknál), minimum 3 mm széles kapcsolónyílással, amely 220/240 V-os feszültségnek és 16A áramerősségnek felel meg. A terméket egy mágnesthermikus 0,03 ma-es differenciakapcsolóval ellátott elektromos készülékhez kell csatlakoztatni. A kád tartó szerkezete horganyzott fémből készül, ezért egy olyan érzékenységű teljesítőképes földelési rendszer szükséges, amely a vonatkozó előírásoknak megfelel. 4
5 Méretek calybe JELMAGYARÁZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz F1 A lakás vízvezetékhálózatából kimenő hidegvíz Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre R1 C.V. A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott hely 5
6 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 500 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ calybe BETÖLTÉS E.T.P. BE-/ ÉS TÚLFOLYÓVAL BETÖLTÉS VÍZBEÖMLŐVEL JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 10 Pumpák száma: 2 A pumpa átfolyása: 300 liter/perc 1400 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 190 kg 1860 mm 1860 mm 1000 mm 6
7 Méretek fantasy JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz *Előlap magasságához viszonyítva F1 A lakás vízvezetékhálózatából kimenő hidegvíz Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre R1 C.V. A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 7
8 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 190 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ fantasy VÍZESÉSSZERŰ BETÖLTÉS JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 8 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 90 kg 1610 mm 1610 mm 940 mm 8

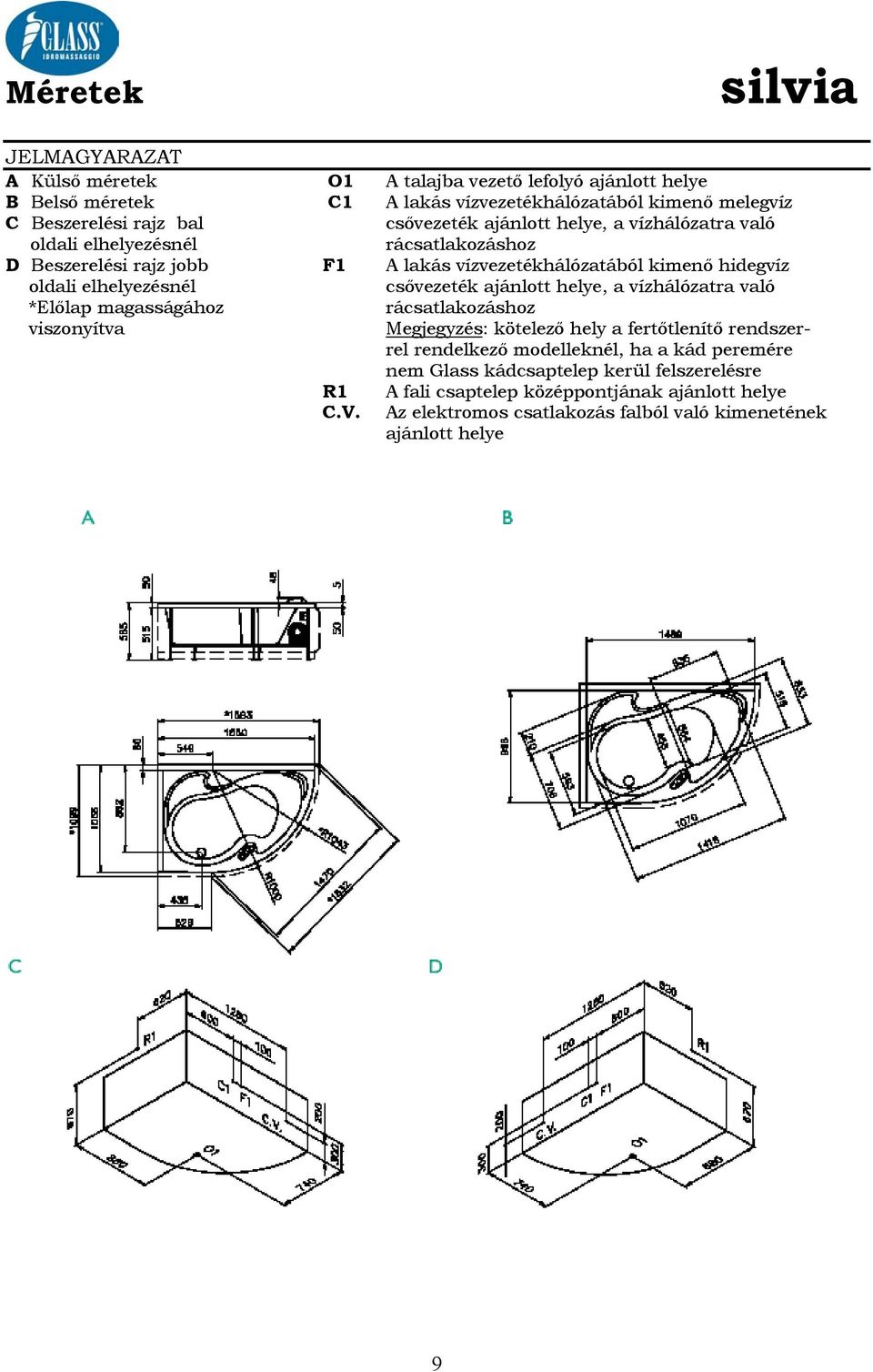

9 Méretek silvia JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz bal D Beszerelési rajz jobb F1 A lakás vízvezetékhálózatából kimenő hidegvíz *Előlap magasságához viszonyítva R1 C.V. Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 9
10 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 210 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ silvia BETÖLTÉS E.T.P. BE-/ ÉS TÚLFOLYÓVAL BETÖLTÉS VÍZBEÖMLŐVEL JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 6 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 78 kg 1650 mm 1150 mm 870 mm 10
11 Méretek cinzia JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz bal D Beszerelési rajz jobb F1 A lakás vízvezetékhálózatából kimenő hidegvíz * Előlap magasságához viszonyítva R1 C.V. Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 11
12 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 210 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ cinzia BETÖLTÉS E.T.P. BE-/ ÉS TÚLFOLYÓVAL BETÖLTÉS VÍZBEÖMLŐVEL JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 6 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 77 kg 1650 mm 1150 mm 870 mm 12
13 Méretek idra JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz *Előlap magasságához viszonyítva F1 A lakás vízvezetékhálózatából kimenő hidegvíz Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre R1 C.V. A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 13
14 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 240 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ idra VÍZESÉSSZERŰ BETÖLTÉS 17 liter/perc JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 8 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 100 kg 1580 mm 1565 mm 780 mm 14
15 Méretek minerva JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz F1 A lakás vízvezetékhálózatából kimenő hidegvíz Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre R1 C.V. A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 15
16 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 240 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ minerva BETÖLTÉS E.T.P. BE-/ ÉS TÚLFOLYÓVAL BETÖLTÉS VÍZBEÖMLŐVEL JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 8 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 93 kg 1580 mm 1565 mm 780 mm 16
17 Méretek sympathy JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz *Előlap magasságához viszonyítva F1 A lakás vízvezetékhálózatából kimenő hidegvíz Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre R1 C.V. A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 17
18 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 190 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ sympathy VÍZESÉSSZERŰ BETÖLTÉS JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 8 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 90 kg 1610 mm 1610 mm 780 mm 18
19 Méretek venus JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz F1 A lakás vízvezetékhálózatából kimenő hidegvíz Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre R1 C.V. A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 19
20 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 230 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ venus BETÖLTÉS E.T.P. BE-/ ÉS TÚLFOLYÓVAL JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 8 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 90 kg 1580 mm 1565 mm 940 mm 20
21 Méretek leda JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz *Előlap magasságához viszonyítva F1 A lakás vízvezetékhálózatából kimenő hidegvíz Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre R1 C.V. A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 21
22 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 230 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ leda BETÖLTÉS E.T.P. BE-/ ÉS TÚLFOLYÓVAL 17 liter/perc BETÖLTÉS VÍZBEÖMLŐVEL JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 8 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 95 kg 1465 mm 1445 mm 780 mm 22
23 Méretek aurora JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz *Előlap magasságához viszonyítva F1 A lakás vízvezetékhálózatából kimenő hidegvíz Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre R1 C.V. A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 23
24 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 230 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ aurora VÍZESÉSSZERŰ BETÖLTÉS JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 8 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 88 kg 1465 mm 1445 mm 780 mm 24
25 Méretek asia JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz F1 A lakás vízvezetékhálózatából kimenő hidegvíz Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre R1 C.V. A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 25
26 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 230 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ asia BETÖLTÉS E.T.P. BE-/ ÉS TÚLFOLYÓVAL BETÖLTÉS VÍZBEÖMLŐVEL JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 6 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 83 kg 1465 mm 1445 mm 780 mm 26
27 Méretek dalia JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz F1 A lakás vízvezetékhálózatából kimenő hidegvíz Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre R1 C.V. A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 27
28 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 170 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ dalia BETÖLTÉS E.T.P. BE-/ ÉS TÚLFOLYÓVAL BETÖLTÉS VÍZBEÖMLŐVEL JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 6 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 77 kg 1465 mm 1445 mm 780 mm 28
29 Méretek libra JELMAGYARÁZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz bal D Beszerelési rajz jobb F1 A lakás vízvezetékhálózatából kimenő hidegvíz *Előlap magasságához viszonyítva R1 C.V. Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 29
30 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 230 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ libra BETÖLTÉS E.T.P. BE-/ ÉS TÚLFOLYÓVAL BETÖLTÉS VÍZBEÖMLŐVEL JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 6 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 77 kg 1700 mm 1150 mm 870 mm 30
31 Méretek fiordaliso JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz F1 A lakás vízvezetékhálózatából kimenő hidegvíz Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre R1 C.V. A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 31
32 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 230 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ fiordaliso VÍZESÉSSZERŰ BETÖLTÉS JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 8 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 89 kg 1580 mm 1565 mm 780 mm 32
33 Méretek magnolia JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz F1 A lakás vízvezetékhálózatából kimenő hidegvíz Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre R1 C.V. A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 33
34 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 230 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ magnolia VÍZESÉSSZERŰ BETÖLTÉS JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 8 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 82 kg 1580 mm 1565 mm 780 mm 34
35 Méretek genziana JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz bal D Beszerelési rajz jobb F1 A lakás vízvezetékhálózatából kimenő hidegvíz Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre R1 C.V. A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 35
36 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 210 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ genziana BETÖLTÉS E.T.P. BE-/ ÉS TÚLFOLYÓVAL BETÖLTÉS VÍZBEÖMLŐVEL JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 8 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 82 kg 2045 mm 1060 mm 800 mm 36
37 Méretek anemone JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz bal D Beszerelési rajz jobb F1 A lakás vízvezetékhálózatából kimenő hidegvíz Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre R1 C.V. A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 37
38 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 400 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ anemone VÍZESÉSSZERŰ BETÖLTÉS JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 10 Pumpák száma: 2 A pumpa átfolyása: 300 liter/perc 1400 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 139 kg 1960 mm 1660 mm 780 mm 38
39 Méretek lotus JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz bal D Beszerelési rajz jobb F1 A lakás vízvezetékhálózatából kimenő hidegvíz Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre R1 C.V. A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 39
40 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 250 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ lotus BETÖLTÉS E.T.P. BE-/ ÉS TÚLFOLYÓVAL BETÖLTÉS VÍZBEÖMLŐVEL JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 8 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 90 kg 1830 mm 1200 mm 660 mm 40
41 Méretek armonia JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz bal D Beszerelési rajz jobb F1 A lakás vízvezetékhálózatából kimenő hidegvíz * Előlap magasságához viszonyítva R1 C.V. Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére ne Glass kádcsaptelep kerül felszerelésre A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 41
42 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 190 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ armonia BETÖLTÉS E.T.P. BE-/ ÉS TÚLFOLYÓVAL BETÖLTÉS VÍZBEÖMLŐVEL JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 8 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 76 kg 1845 mm 895 mm 780 mm 42
43 Méretek smeraldo JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz bal D Beszerelési rajz jobb F1 A lakás vízvezetékhálózatából kimenő hidegvíz * Előlap magasságához viszonyítva R1 C.V. Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 43
44 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 211 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ smeraldo BETÖLTÉS E.T.P. BE-/ ÉS TÚLFOLYÓVAL BETÖLTÉS VÍZBEÖMLŐVEL JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 8 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 78 kg 1845 mm 895 mm 780 mm 44
45 Méretek turchese JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz bal D Beszerelési rajz jobb F1 A lakás vízvezetékhálózatából kimenő hidegvíz Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre R1 C.V. A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 45
46 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 187 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ turchese BETÖLTÉS E.T.P. BE-/ ÉS TÚLFOLYÓVAL BETÖLTÉS VÍZBEÖMLŐVEL JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 8 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 75 kg 1845 mm 895 mm 780 mm 46
47 Méretek proxima JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz bal D Beszerelési rajz jobb F1 A lakás vízvezetékhálózatából kimenő hidegvíz Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre R1 C.V. A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 47
48 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 140 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ proxima BETÖLTÉS E.T.P. BE-/ ÉS TÚLFOLYÓVAL JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 8 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 83 kg 1745 mm 880 mm 940 mm 48
49 Méretek opale JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz bal D Beszerelési rajz jobb F1 A lakás vízvezetékhálózatából kimenő hidegvíz Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre R1 C.V. A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 49
50 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 185 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ opale BETÖLTÉS E.T.P. BE-/ ÉS TÚLFOLYÓVAL JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 6 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 75 kg 1845 mm 895 mm 780 mm 50
51 Méretek delta JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz bal D Beszerelési rajz jobb F1 A lakás vízvezetékhálózatából kimenő hidegvíz * Előlap magasságához viszonyítva R1 C.V. Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 51
52 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 160 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ delta BETÖLTÉS E.T.P. BE-/ ÉS TÚLFOLYÓVAL BETÖLTÉS VÍZBEÖMLŐVEL JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 6 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 74 kg 1745 mm 880 mm 780 mm 52
53 Méretek luna JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz bal D Beszerelési rajz jobb F1 A lakás vízvezetékhálózatából kimenő hidegvíz Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre R1 C.V. A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 53
54 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 175 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ luna BETÖLTÉS E.T.P. BE-/ ÉS TÚLFOLYÓVAL BETÖLTÉS VÍZBEÖMLŐVEL JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 8 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 74 kg 1845 mm 895 mm 780 mm 54
55 Méretek perla JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz bal D Beszerelési rajz jobb F1 A lakás vízvezetékhálózatából kimenő hidegvíz Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre R1 C.V. A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 55
56 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 165 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ perla BETÖLTÉS E.T.P. BE-/ ÉS TÚLFOLYÓVAL BETÖLTÉS VÍZBEÖMLŐVEL JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 6 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 73 kg 1755 mm 760 mm 780 mm 56
57 Méretek giada JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz bal D Beszerelési rajz jobb F1 A lakás vízvezetékhálózatából kimenő hidegvíz Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre R1 C.V. A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 57
58 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 170 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ giada BETÖLTÉS E.T.P. BE-/ ÉS TÚLFOLYÓVAL BETÖLTÉS VÍZBEÖMLŐVEL JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 8 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 72 kg 1755 mm 760 mm 780 mm 58
59 Méretek iris JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz bal D Beszerelési rajz jobb F1 A lakás vízvezetékhálózatából kimenő hidegvíz * Magasság az előlaphoz viszonyítva R1 C.V. Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 59
60 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 180 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ iris BETÖLTÉS E.T.P. BE-/ ÉS TÚLFOLYÓVAL BETÖLTÉS VÍZBEÖMLŐVEL JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 6 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 73 kg 1745 mm 880 mm 780 mm 60
61 Méretek onyx JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz bal D Beszerelési rajz jobb F1 A lakás vízvezetékhálózatából kimenő hidegvíz Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre R1 C.V. A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 61
62 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 153 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ onyx BETÖLTÉS E.T.P. BE-/ ÉS TÚLFOLYÓVAL BETÖLTÉS VÍZBEÖMLŐVEL JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 6 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 70 kg 1755 mm 760 mm 780 mm 62
63 Méretek morgana JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek C1 A lakás vízvezetékhálózatából kimenő melegvíz C Beszerelési rajz bal D Beszerelési rajz jobb F1 A lakás vízvezetékhálózatából kimenő hidegvíz Megjegyzés: kötelező hely a fertőtlenítő rendszerrel rendelkező modelleknél, ha a kád peremére nem Glass kádcsaptelep kerül felszerelésre R1 C.V. A fali csaptelep középpontjának ajánlott helye Az elektromos csatlakozás falból való kimenetének ajánlott helye 63
64 Műszaki adatok TULAJDONSÁGOK Vezérlőház csatlakozás : 220/240 V 50 Hz Érintésvédelmi fokozat : IPX5 A kád térfogata*: 115 l Kád peremére szerelt Glass keverő csaptelep csatlakozó mérete : ½ Lefolyócső: 1 ½ morgana BETÖLTÉS E.T.P. BE-/ ÉS TÚLFOLYÓVAL BETÖLTÉS VÍZBEÖMLŐVEL JET CLEAN WHIRLPOOL/VÍZMASSZÁZS Jet Clean fúvókák száma: 6 A pumpa átfolyása: 300 liter/perc 700 W AIRPOOL/LEVEGŐMASSZÁZS Airpool fúvókák száma: W * Térfogat a kád felső pereméig mérve * * Átfolyás 1,2 bar nyomásnál mérve Csomagolás Hidromasszázskád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 67 kg 1755 mm 760 mm 780 mm 64
65 Szabványok rendelkezések ÚTMUTATÓK 1 Az összes modell koextrudált akril anyagból kerül előállításra. 2 A külső méretek miliméterben értendők. 3 Méreteltérések a reális méretekhez viszonyítva ±5mm 4 Különösen a termékek külső méreteire kell figyelemmel lenni. 5 A gyártó fenntartja a jogot, bármikor, előzetes bejelentés nélkül a termékeken változtatásokat és jobbításokat elvégezni. BESZERELÉSI FELTÉTELEK Az üzembehelyező köteles meggyőződni arról, hogy a talaj, amelyre a termék felállításra kerül, megfelelően vízszintben van, az a súlyt elbírja (200 kg/m2) és a műszaki csatlakozások rendelkezésre állnak. 65
66 Méretek old america JELMAGYARAZAT A Külső méretek B Belső méretek 66
67 Műszaki adatok TULAJDONSÁGOK old america A kád térfogata*: 165 l * Térfogat a kád felső pereméig mérve Csomagolás Kád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 80 kg 1845 mm 895 mm 780 mm 67
68 Méretek old england JELMAGYARAZAT A Külső méretek B Belső méretek 68
69 Műszaki adatok TULAJDONSÁGOK old england A kád térfogata*: 185 l * Térfogat a kád felső pereméig mérve Csomagolás Kád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 95 kg 1845 mm 895 mm 780 mm 69
70 Méretek renaissance JELMAGYARAZAT A Külső méretek O1 A talajba vezető lefolyó ajánlott helye B Belső méretek R1 A fali csaptelep középpontjának ajánlott C Beszerelési rajz bal helye D Beszerelési rajz jobb * A földön álló előlap külső méreteihez viszonyítva 70
71 Műszaki adatok TULAJDONSÁGOK renaissance A kád térfogata*: 200 l * Térfogat a kád felső pereméig mérve BESZERELÉSI FELTÉTELEK Cső és 1½ lefolyószifon szükséges, amennyiben lefolyógarnitúrát rendelnek (mivel az gyártó által nem szállított). Csomagolás Kád Súly : Külső méretek (a) : Külső méretek (b) : Külső méretek (c) : 74 kg 1830 mm 1200 mm 660 mm 71
