Szem- és arcmosó zuhanyok 256. Testzuhanyok húzókaros működtetéssel 258. Vészzuhany kombinációk 260. Szelepek és vészzuhanyfejek testzuhanyokhoz 261

Átírás

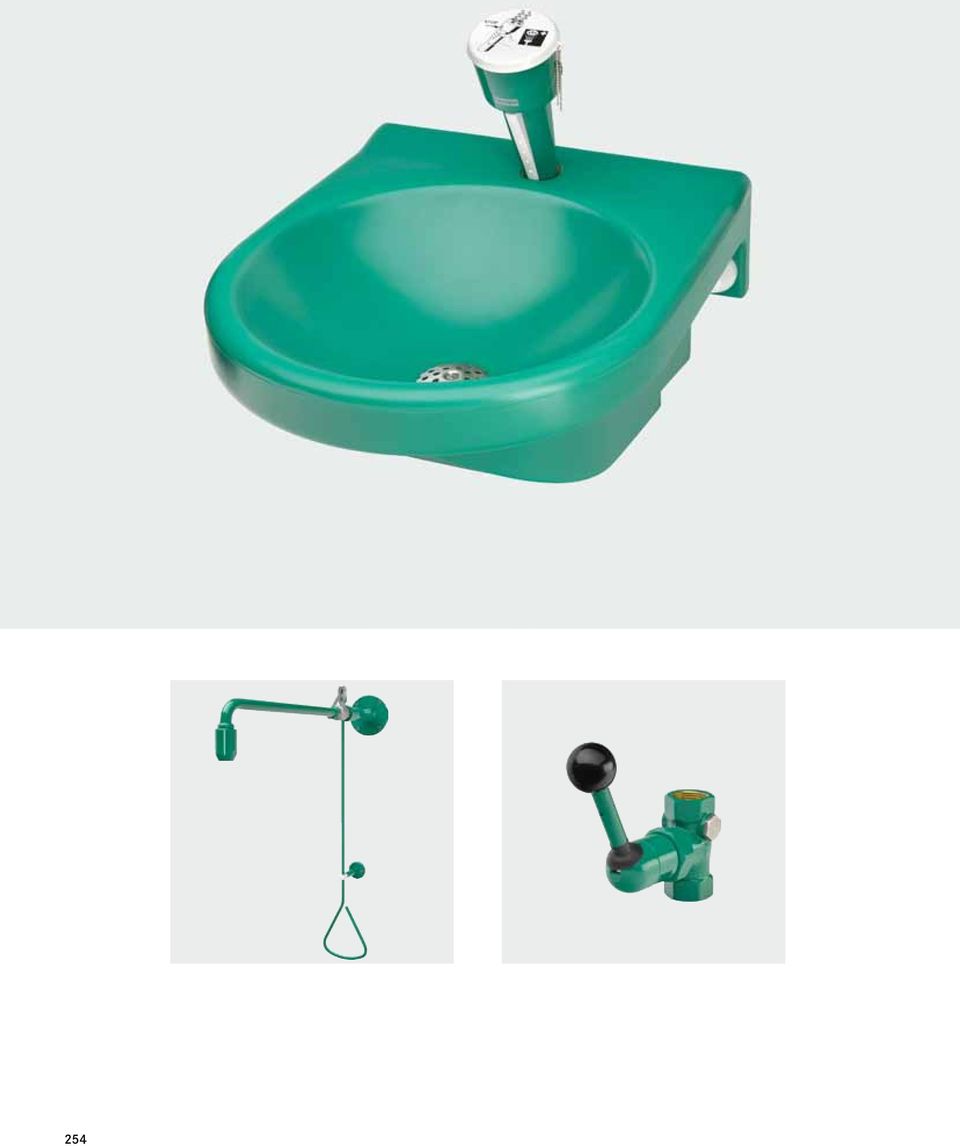

1 254

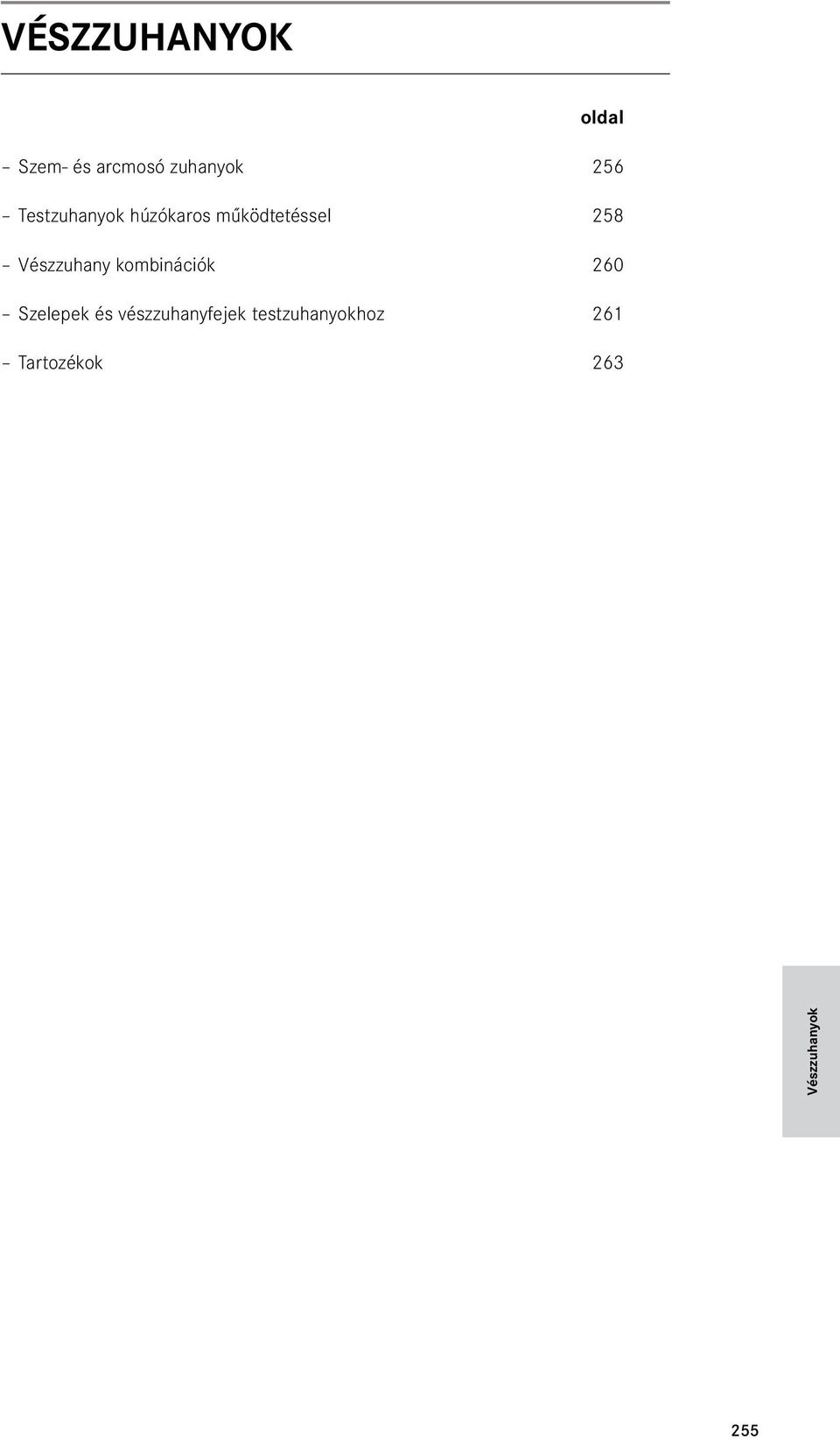

2 Vészzuhanyok oldal Szem- és arcmosó zuhanyok 256 Testzuhanyok húzókaros működtetéssel 258 Vészzuhany kombinációk 260 Szelepek és vészzuhanyfejek testzuhanyokhoz 261 Tartozékok 263 Vészzuhanyok 255

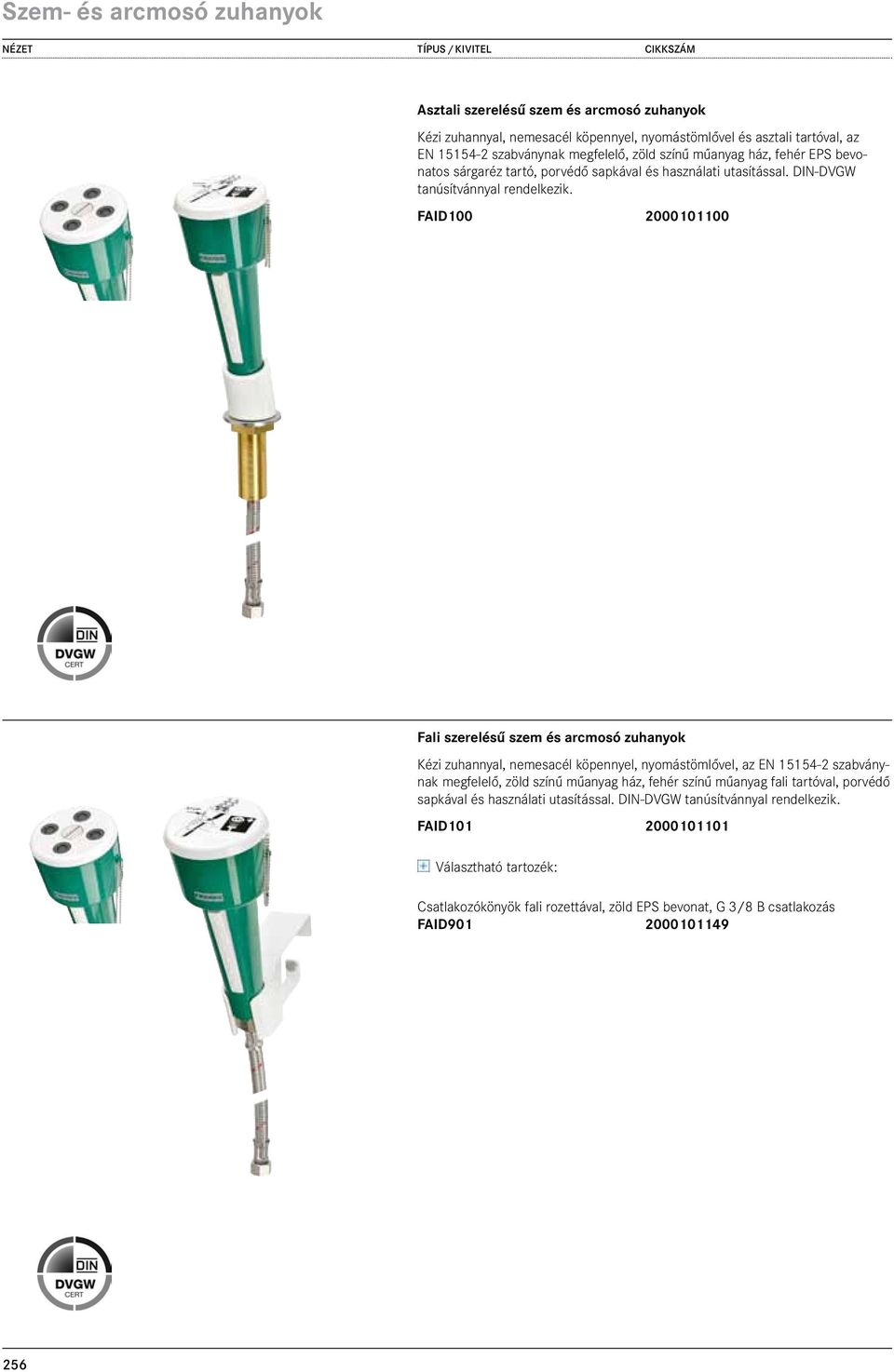

3 Szem- és arcmosó zuhanyok Asztali szerelésű szem és arcmosó zuhanyok Kézi zuhannyal, nemesacél köpennyel, nyomástömlővel és asztali tartóval, az EN szabványnak megfelelő, zöld színű műanyag ház, fehér EPS bevonatos sárgaréz tartó, porvédő sapkával és használati utasítással. DIN-DVGW tanúsítvánnyal rendelkezik. FAID ,00 Fali szerelésű szem és arcmosó zuhanyok Kézi zuhannyal, nemesacél köpennyel, nyomástömlővel, az EN szabványnak megfelelő, zöld színű műanyag ház, fehér színű műanyag fali tartóval, porvédő sapkával és használati utasítással. DIN-DVGW tanúsítvánnyal rendelkezik. FAID ,00 Választható tartozék: Csatlakozókönyök fali rozettával, zöld EPS bevonat, G 3/8 B csatlakozás FAID ,00 256

4 Szem- és arcmosó zuhanyok Szem- és arcmosó zuhany fali szereléshez vagy laboratóriumi bútorokra való felszereléshez Kézi zuhannyal és flexibilis csővel, az EN szabványnak megfelelő, a ház és a cső zöld színű műanyag, fehér műanyagból készült fali tartó, G 3/8 csatlakozókönyök és porvédő sapka használati utasítással. FAID ,00 Szem- és arcmosó zuhany vízfelfogó edénnyel Zöld színű műanyagból készült, konzollal a fali szereléshez. Kézi zuhany flexibilis cső csatlakozással, EN szabványnak megfelelő, zöld színű műanyag ház, porvédő sapkával és használati utasítással. Rögzítőanyaggal együtt. DIN-DVGW tanúsítvánnyal rendelkezik. FAID ,00 Vészzuhanyok 257

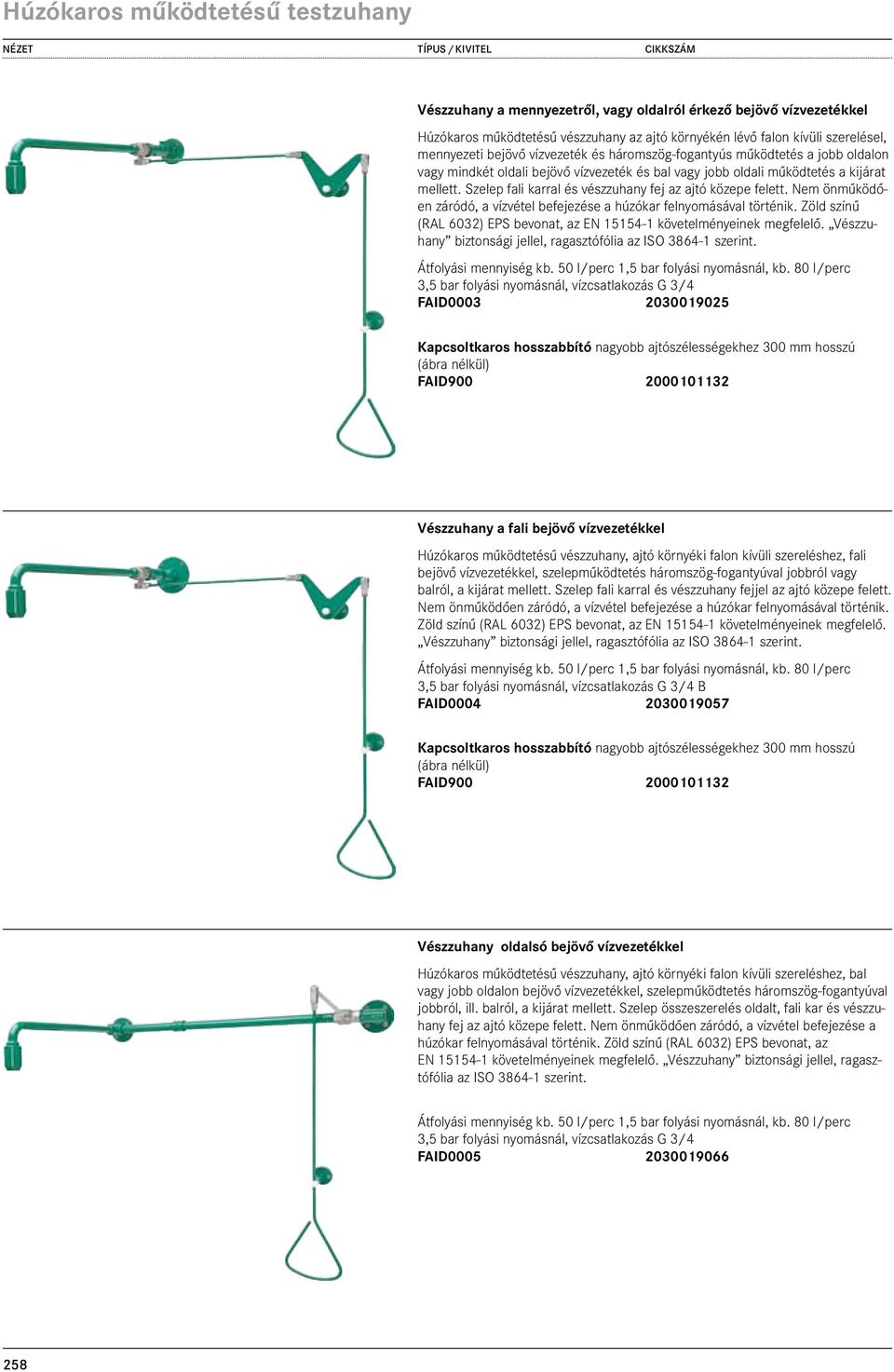

5 Húzókaros működtetésű testzuhany Vészzuhany a mennyezetről, vagy oldalról érkező bejövő vízvezetékkel Húzókaros működtetésű vészzuhany az ajtó környékén lévő falon kívüli szerelésel, mennyezeti bejövő vízvezeték és háromszög-fogantyús működtetés a jobb oldalon vagy mindkét oldali bejövő vízvezeték és bal vagy jobb oldali működtetés a kijárat mellett. Szelep fali karral és vészzuhany fej az ajtó közepe felett. Nem önműködően záródó, a vízvétel befejezése a húzókar felnyomásával történik. Zöld színű (RAL 6032) EPS bevonat, az EN követelményeinek megfelelő. Vészzuhany biztonsági jellel, ragasztófólia az ISO szerint. 3,5 bar folyási nyomásnál, vízcsatlakozás G 3/4 FAID ,00 Kapcsoltkaros hosszabbító nagyobb ajtószélességekhez 300 mm hosszú (ábra nélkül) FAID ,80 Vészzuhany a fali bejövő vízvezetékkel Húzókaros működtetésű vészzuhany, ajtó környéki falon kívüli szereléshez, fali bejövő vízvezetékkel, szelepműködtetés háromszög-fogantyúval jobbról vagy balról, a kijárat mellett. Szelep fali karral és vészzuhany fejjel az ajtó közepe felett. Nem önműködően záródó, a vízvétel befejezése a húzókar felnyomásával történik. Zöld színű (RAL 6032) EPS bevonat, az EN követelményeinek megfelelő. Vészzuhany biztonsági jellel, ragasztófólia az ISO szerint. 3,5 bar folyási nyomásnál, vízcsatlakozás G 3/4 B FAID ,00 Kapcsoltkaros hosszabbító nagyobb ajtószélességekhez 300 mm hosszú (ábra nélkül) FAID ,80 Vészzuhany oldalsó bejövő vízvezetékkel Húzókaros működtetésű vészzuhany, ajtó környéki falon kívüli szereléshez, bal vagy jobb oldalon bejövő vízvezetékkel, szelepműködtetés háromszög-fogantyúval jobbról, ill. balról, a kijárat mellett. Szelep összeszerelés oldalt, fali kar és vészzuhany fej az ajtó közepe felett. Nem önműködően záródó, a vízvétel befejezése a húzókar felnyomásával történik. Zöld színű (RAL 6032) EPS bevonat, az EN követelményeinek megfelelő. Vészzuhany biztonsági jellel, ragasztófólia az ISO szerint. 3,5 bar folyási nyomásnál, vízcsatlakozás G 3/4 FAID ,00 258

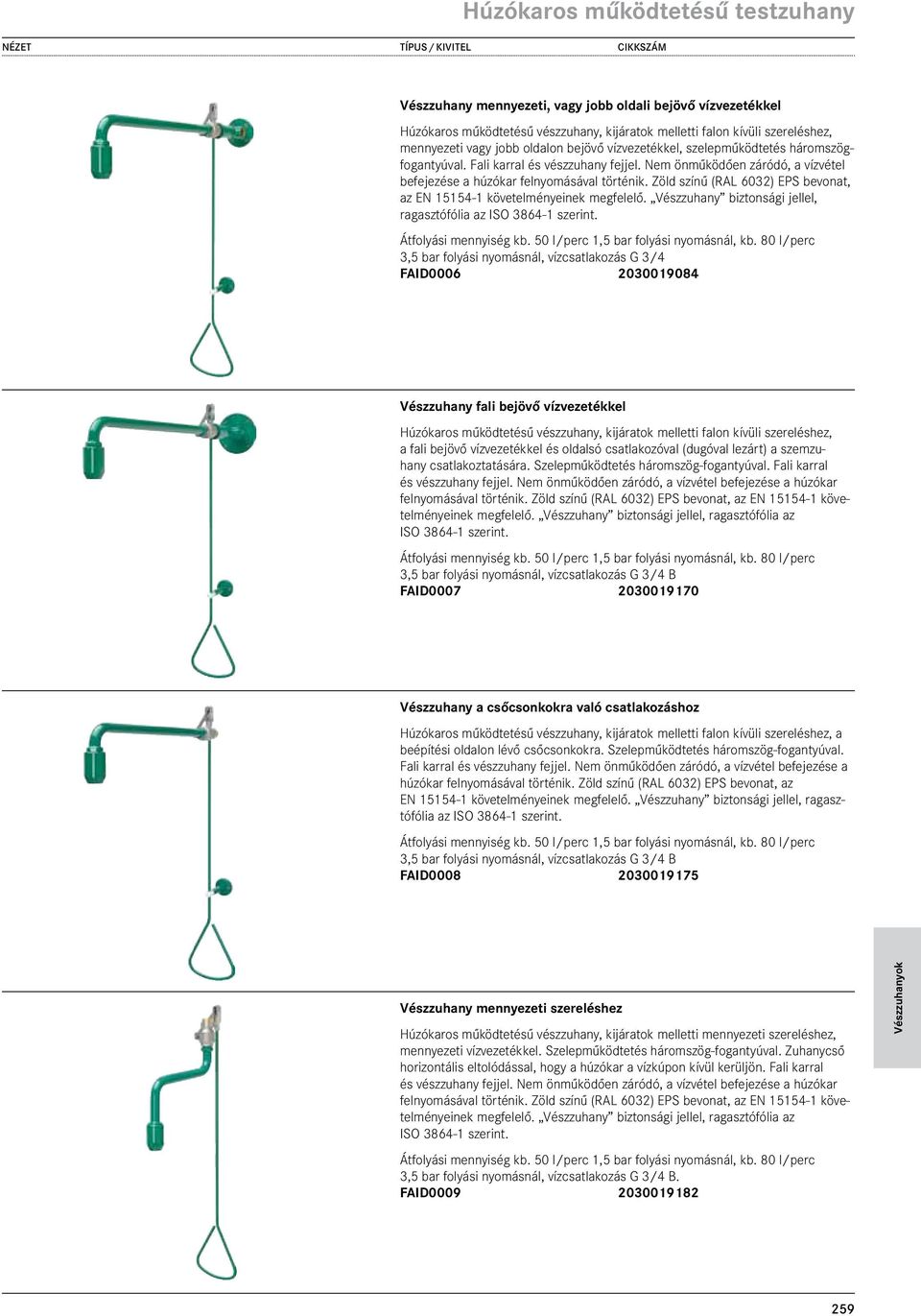

6 Húzókaros működtetésű testzuhany Vészzuhany mennyezeti, vagy jobb oldali bejövő vízvezetékkel Húzókaros működtetésű vészzuhany, kijáratok melletti falon kívüli szereléshez, mennyezeti vagy jobb oldalon bejövő vízvezetékkel, szelepműködtetés háromszögfogantyúval. Fali karral és vészzuhany fejjel. Nem önműködően záródó, a vízvétel befejezése a húzókar felnyomásával történik. Zöld színű (RAL 6032) EPS bevonat, az EN követelményeinek megfelelő. Vészzuhany biztonsági jellel, ragasztófólia az ISO szerint. 3,5 bar folyási nyomásnál, vízcsatlakozás G 3/4 FAID ,00 Vészzuhany fali bejövő vízvezetékkel Húzókaros működtetésű vészzuhany, kijáratok melletti falon kívüli szereléshez, a fali bejövő vízvezetékkel és oldalsó csatlakozóval (dugóval lezárt) a szemzuhany csatlakoztatására. Szelepműködtetés háromszög-fogantyúval. Fali karral és vészzuhany fejjel. Nem önműködően záródó, a vízvétel befejezése a húzókar felnyomásával történik. Zöld színű (RAL 6032) EPS bevonat, az EN követelményeinek megfelelő. Vészzuhany biztonsági jellel, ragasztófólia az ISO szerint. 3,5 bar folyási nyomásnál, vízcsatlakozás G 3/4 B FAID ,00 Vészzuhany a csőcsonkokra való csatlakozáshoz Húzókaros működtetésű vészzuhany, kijáratok melletti falon kívüli szereléshez, a beépítési oldalon lévő csőcsonkokra. Szelepműködtetés háromszög-fogantyúval. Fali karral és vészzuhany fejjel. Nem önműködően záródó, a vízvétel befejezése a húzókar felnyomásával történik. Zöld színű (RAL 6032) EPS bevonat, az EN követelményeinek megfelelő. Vészzuhany biztonsági jellel, ragasztófólia az ISO szerint. 3,5 bar folyási nyomásnál, vízcsatlakozás G 3/4 B FAID ,00 Vészzuhany mennyezeti szereléshez Húzókaros működtetésű vészzuhany, kijáratok melletti mennyezeti szereléshez, mennyezeti vízvezetékkel. Szelepműködtetés háromszög-fogantyúval. Zuhanycső horizontális eltolódással, hogy a húzókar a vízkúpon kívül kerüljön. Fali karral és vészzuhany fejjel. Nem önműködően záródó, a vízvétel befejezése a húzókar felnyomásával történik. Zöld színű (RAL 6032) EPS bevonat, az EN követelményeinek megfelelő. Vészzuhany biztonsági jellel, ragasztófólia az ISO szerint. 3,5 bar folyási nyomásnál, vízcsatlakozás G 3/4 B. FAID ,00 Vészzuhanyok 259

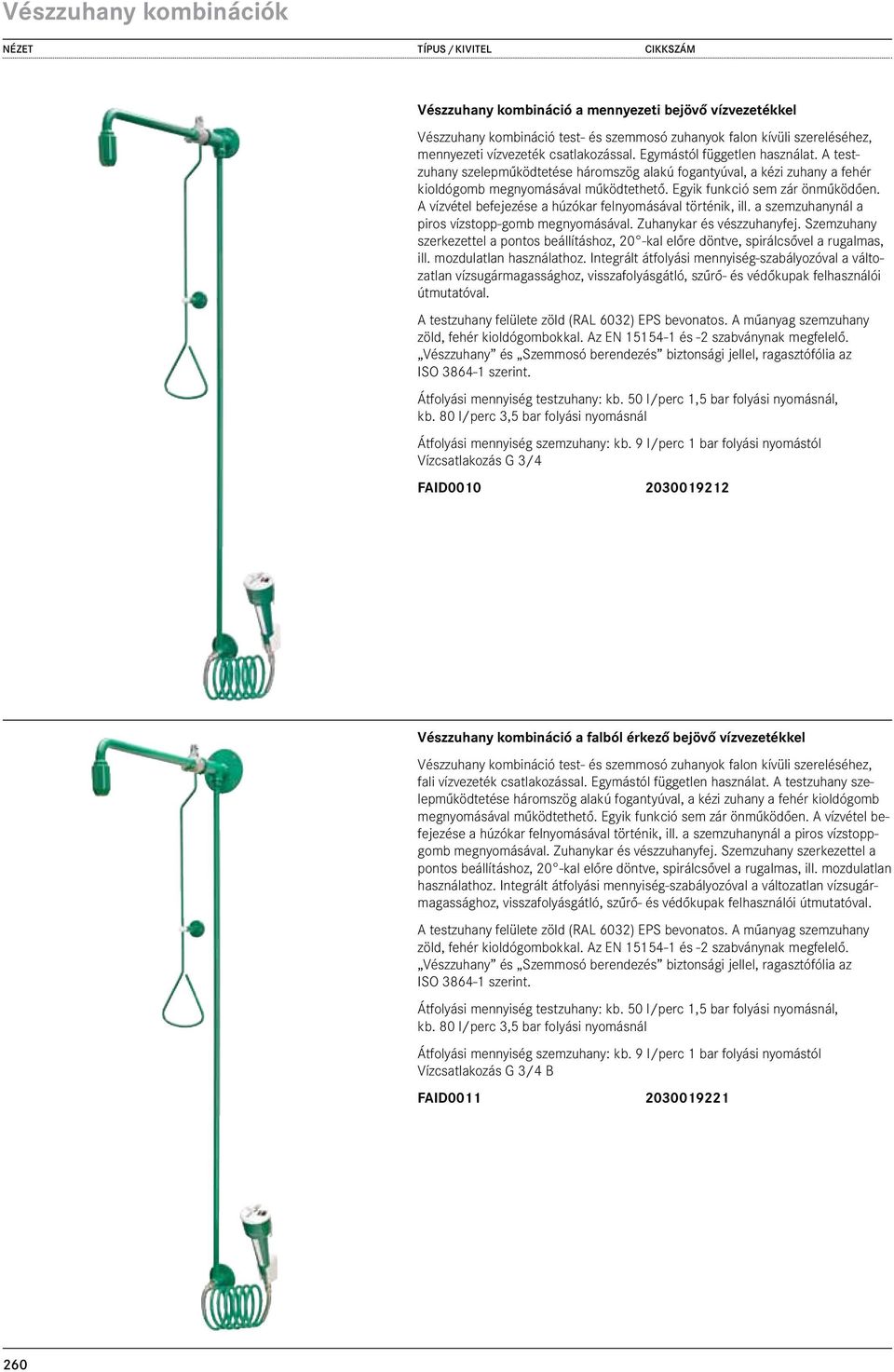

7 Vészzuhany kombinációk Vészzuhany kombináció a mennyezeti bejövő vízvezetékkel Vészzuhany kombináció test- és szemmosó zuhanyok falon kívüli szereléséhez, mennyezeti vízvezeték csatlakozással. Egymástól független használat. A testzuhany szelepműködtetése háromszög alakú fogantyúval, a kézi zuhany a fehér kioldógomb megnyomásával működtethető. Egyik funkció sem zár önműködően. A vízvétel befejezése a húzókar felnyomásával történik, ill. a szemzuhanynál a piros vízstopp-gomb megnyomásával. Zuhanykar és vészzuhanyfej. Szemzuhany szerkezettel a pontos beállításhoz, 20 -kal előre döntve, spirálcsővel a rugalmas, ill. mozdulatlan használathoz. Integrált átfolyási mennyiség-szabályozóval a változatlan vízsugármagassághoz, visszafolyásgátló, szűrő- és védőkupak felhasználói útmutatóval. A testzuhany felülete zöld (RAL 6032) EPS bevonatos. A műanyag szemzuhany zöld, fehér kioldógombokkal. Az EN és -2 szabványnak megfelelő. Vészzuhany és Szemmosó berendezés biztonsági jellel, ragasztófólia az ISO szerint. Átfolyási mennyiség testzuhany: kb. 50 l/perc 1,5 bar folyási nyomásnál, kb. 80 l/perc 3,5 bar folyási nyomásnál Átfolyási mennyiség szemzuhany: kb. 9 l/perc 1 bar folyási nyomástól Vízcsatlakozás G 3/4 FAID ,00 Vészzuhany kombináció a falból érkező bejövő vízvezetékkel Vészzuhany kombináció test- és szemmosó zuhanyok falon kívüli szereléséhez, fali vízvezeték csatlakozással. Egymástól független használat. A testzuhany szelepműködtetése háromszög alakú fogantyúval, a kézi zuhany a fehér kioldógomb megnyomásával működtethető. Egyik funkció sem zár önműködően. A vízvétel befejezése a húzókar felnyomásával történik, ill. a szemzuhanynál a piros vízstoppgomb megnyomásával. Zuhanykar és vészzuhanyfej. Szemzuhany szerkezettel a pontos beállításhoz, 20 -kal előre döntve, spirálcsővel a rugalmas, ill. mozdulatlan használathoz. Integrált átfolyási mennyiség-szabályozóval a változatlan vízsugármagassághoz, visszafolyásgátló, szűrő- és védőkupak felhasználói útmutatóval. A testzuhany felülete zöld (RAL 6032) EPS bevonatos. A műanyag szemzuhany zöld, fehér kioldógombokkal. Az EN és -2 szabványnak megfelelő. Vészzuhany és Szemmosó berendezés biztonsági jellel, ragasztófólia az ISO szerint. Átfolyási mennyiség testzuhany: kb. 50 l/perc 1,5 bar folyási nyomásnál, kb. 80 l/perc 3,5 bar folyási nyomásnál Átfolyási mennyiség szemzuhany: kb. 9 l/perc 1 bar folyási nyomástól Vízcsatlakozás G 3/4 B FAID ,00 260

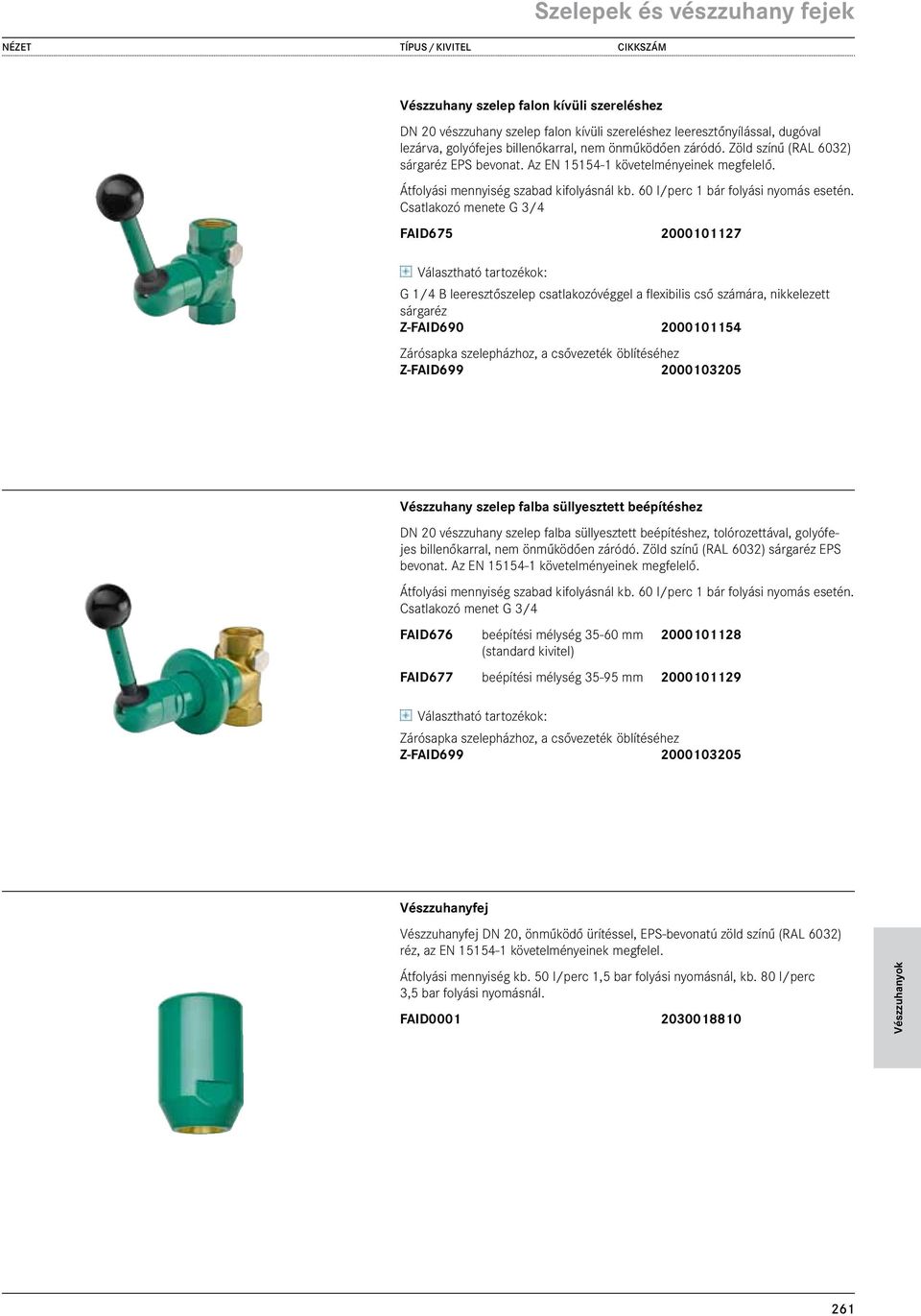

8 Szelepek és vészzuhany fejek Vészzuhany szelep falon kívüli szereléshez DN 20 vészzuhany szelep falon kívüli szereléshez leeresztőnyílással, dugóval lezárva, golyófejes billenőkarral, nem önműködően záródó. Zöld színű (RAL 6032) sárgaréz EPS bevonat. Az EN követelményeinek megfelelő. Átfolyási mennyiség szabad kifolyásnál kb. 60 l/perc 1 bár folyási nyomás esetén. Csatlakozó menete G 3/4 FAID ,00 Választható tartozékok: G 1/4 B leeresztőszelep csatlakozóvéggel a flexibilis cső számára, nikkelezett sárgaréz Z-FAID ,35 Zárósapka szelepházhoz, a csővezeték öblítéséhez Z-FAID ,00 Vészzuhany szelep falba süllyesztett beépítéshez DN 20 vészzuhany szelep falba süllyesztett beépítéshez, tolórozettával, golyófejes billenőkarral, nem önműködően záródó. Zöld színű (RAL 6032) sárgaréz EPS bevonat. Az EN követelményeinek megfelelő. Átfolyási mennyiség szabad kifolyásnál kb. 60 l/perc 1 bár folyási nyomás esetén. Csatlakozó menet G 3/4 FAID676 beépítési mélység mm ,00 (standard kivitel) FAID677 beépítési mélység mm ,00 Választható tartozékok: Zárósapka szelepházhoz, a csővezeték öblítéséhez Z-FAID ,00 Vészzuhanyfej Vészzuhanyfej DN 20, önműködő ürítéssel, EPS-bevonatú zöld színű (RAL 6032) réz, az EN követelményeinek megfelel. 3,5 bar folyási nyomásnál. FAID ,00 Vészzuhanyok 261

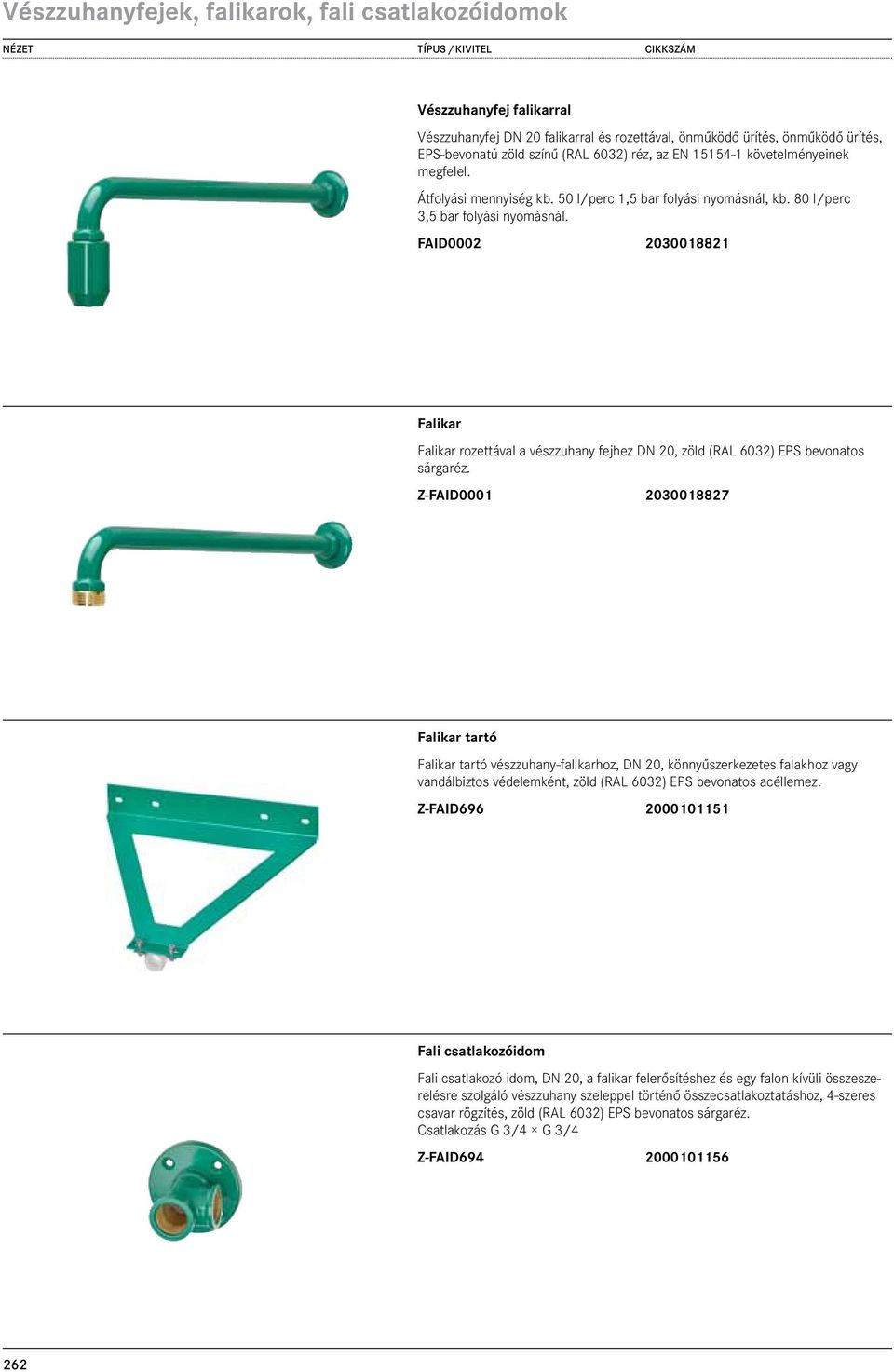

9 Vészzuhanyfejek, falikarok, fali csatlakozóidomok Vészzuhanyfej falikarral Vészzuhanyfej DN 20 falikarral és rozettával, önműködő ürítés, önműködő ürítés, EPS-bevonatú zöld színű (RAL 6032) réz, az EN követelményeinek megfelel. 3,5 bar folyási nyomásnál. FAID ,00 Falikar Falikar rozettával a vészzuhany fejhez DN 20, zöld (RAL 6032) EPS bevonatos sárgaréz. Z-FAID ,00 Falikar tartó Falikar tartó vészzuhany-falikarhoz, DN 20, könnyűszerkezetes falakhoz vagy vandálbiztos védelemként, zöld (RAL 6032) EPS bevonatos acéllemez. Z-FAID ,00 Fali csatlakozóidom Fali csatlakozó idom, DN 20, a falikar felerősítéshez és egy falon kívüli összeszerelésre szolgáló vészzuhany szeleppel történő összecsatlakoztatáshoz, 4-szeres csavar rögzítés, zöld (RAL 6032) EPS bevonatos sárgaréz. Csatlakozás G 3/4 G 3/4 Z-FAID ,00 262

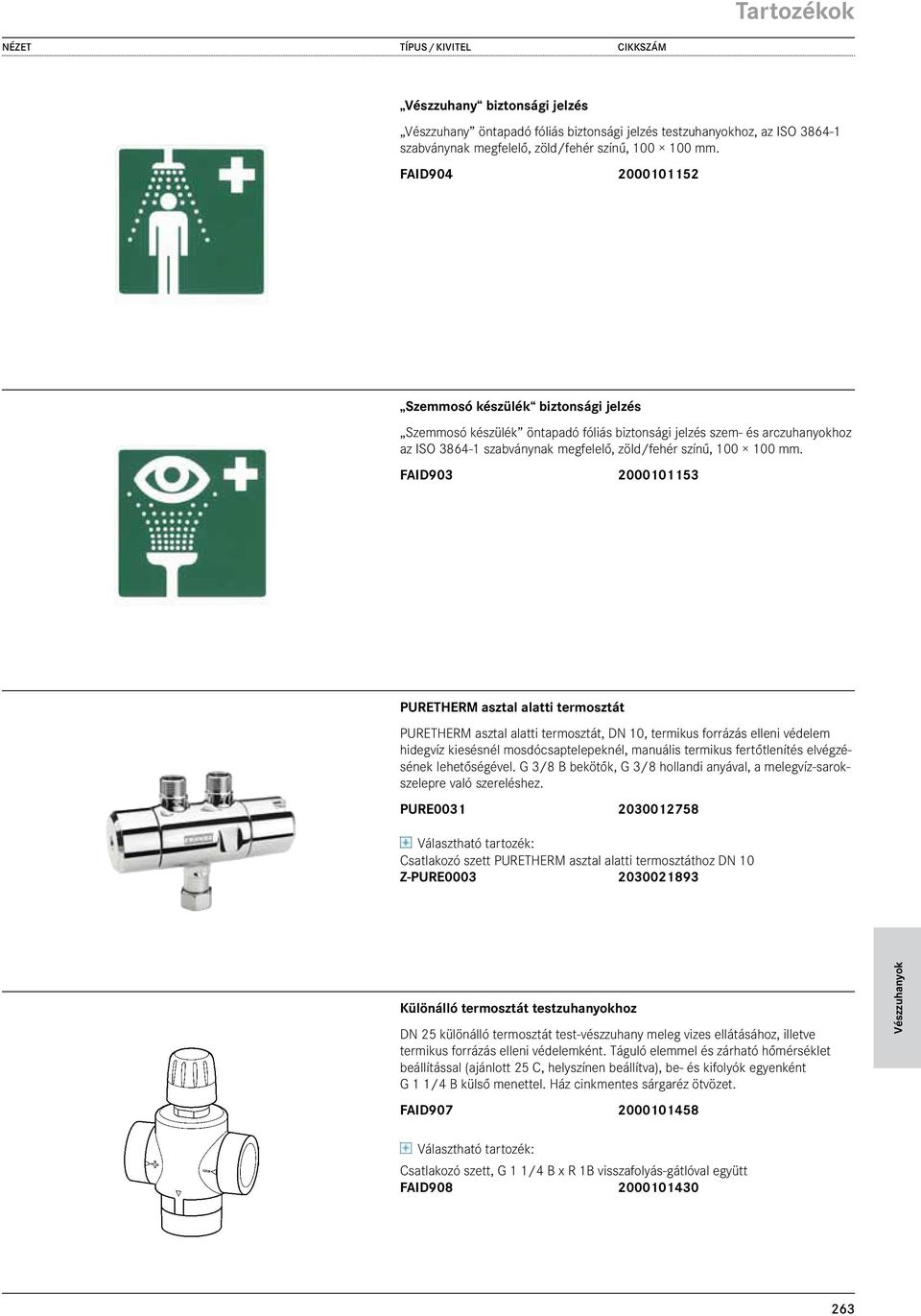

10 Tartozékok Vészzuhany biztonsági jelzés Vészzuhany öntapadó fóliás biztonsági jelzés testzuhanyokhoz, az ISO szabványnak megfelelő, zöld/fehér színű, mm. FAID ,25 Szemmosó készülék biztonsági jelzés Szemmosó készülék öntapadó fóliás biztonsági jelzés szem- és arczuhanyokhoz az ISO szabványnak megfelelő, zöld/fehér színű, mm. FAID ,25 PURETHERM asztal alatti termosztát PURETHERM asztal alatti termosztát, DN 10, termikus forrázás elleni védelem hidegvíz kiesésnél mosdócsaptelepeknél, manuális termikus fertőtlenítés elvégzésének lehetőségével. G 3/8 B bekötők, G 3/8 hollandi anyával, a melegvíz-sarokszelepre való szereléshez. PURE ,00 Választható tartozék: Csatlakozó szett PURETHERM asztal alatti termosztáthoz DN 10 Z-PURE ,00 Különálló termosztát testzuhanyokhoz DN 25 különálló termosztát test-vészzuhany meleg vizes ellátásához, illetve termikus forrázás elleni védelemként. Táguló elemmel és zárható hőmérséklet beállítással (ajánlott 25 C, helyszínen beállítva), be- és kifolyók egyenként G 1 1/4 B külső menettel. Ház cinkmentes sárgaréz ötvözet. FAID ,00 Vészzuhanyok Választható tartozék: Csatlakozó szett, G 1 1/4 B x R 1B visszafolyás-gátlóval együtt FAID ,50 263
