Ventilátorok. Átáramlás iránya a forgástengelyhez képest: radiális axiális félaxiális keresztáramú. Jelölése: Nyomásviszony:

Átírás

1 Ventilátorok Jellemzők: Gáz munkaközeg Munkagép: Teljesítmény-bevitel árán kisebb nyomású térből (szívótér) nagyobb nyomású térbe (nyomótér) szállítanak közeget. Működési elv: Euler-elv (áramlástechnikai elv): forgógépek. Lapátokkal ellátott forgórész házban. A szívó- és nyomótér között szabad átjárhatóság. Átáramlás iránya a forgástengelyhez képest: radiális axiális félaxiális keresztáramú Jelölése: Nyomásviszony: p 2 p 1

2 Ventilátorok alapvető konstrukciója: radiális ventilátorok

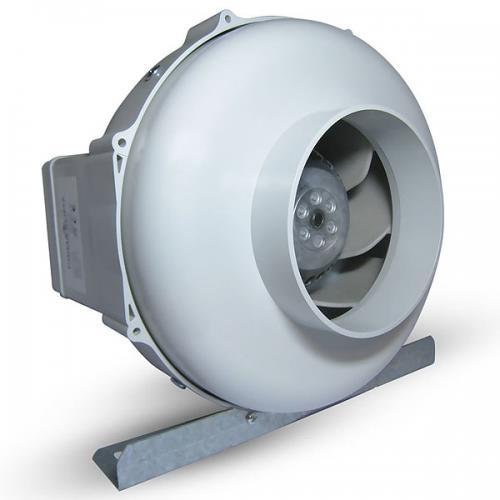

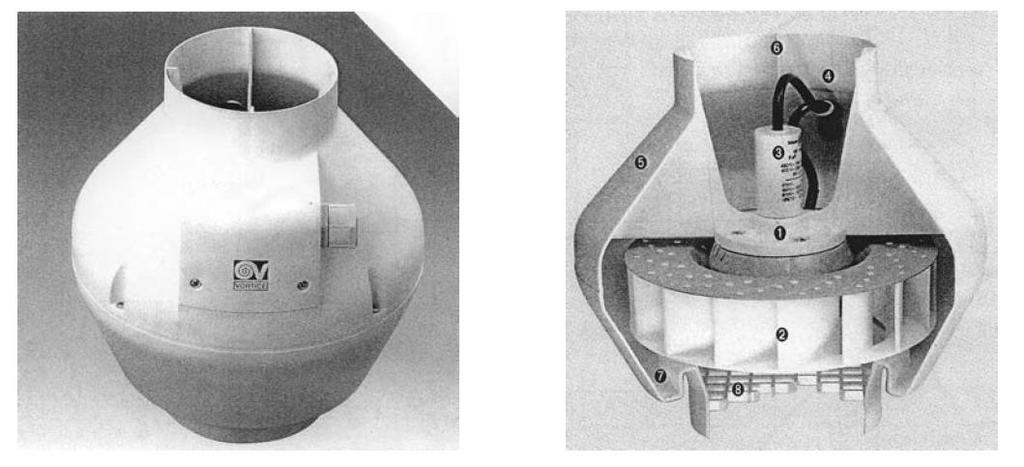

3 Ventilátorok alapvető konstrukciója: radiális csőventilátorok

4 Ventilátorok alapvető konstrukciója: radiális ventilátor és tetőtéri egység

5 Ventilátorok alapvető konstrukciója: axiális ventilátorok

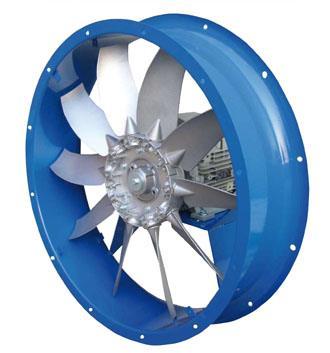

6 Ventilátorok alapvető konstrukciója: axiális cső- és fali ventilátorok

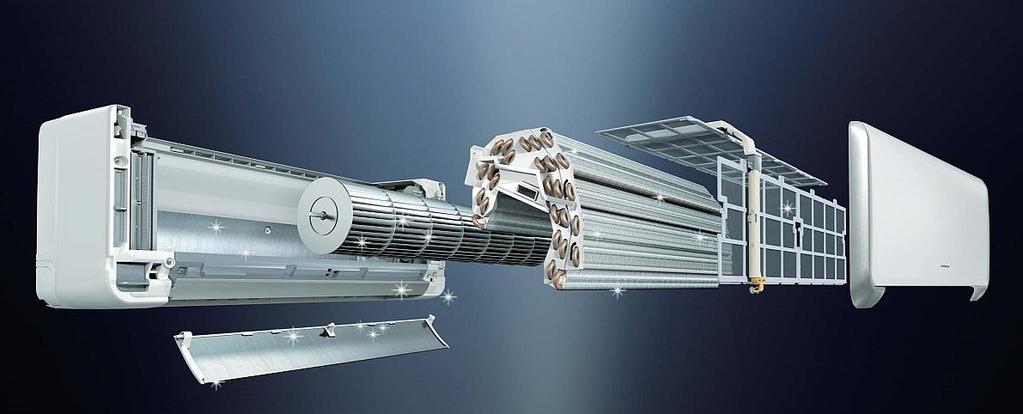

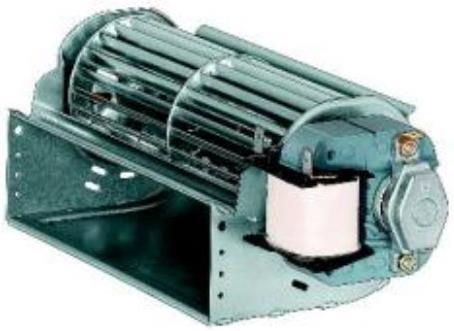

7 Ventilátorok alapvető konstrukciója: keresztáramú ventilátorok

8 Ventilátorok tervezési, konstrukciós, alkalmazási szempontok ρ áll. T 0 p 2 < 1.1 p 1 Igazolás: izentropikus közelítéssel: p 2 κ = ρ 2 κ p 2 = 1.1 esetén p 1 ρ 1 p 1 ρ 2 ρ 1 = 1.07 Legyen szigorúbb: ρ 2 ρ azaz max. 5%-os sűrűségnövekedés ( elhanyagolható) A sűrűség viszonylagos állandósága kritériumot teremt a gépet jellemző sebességekre, pl. a gép lapátozásának kerületi sebességére, illetve a csatlakozó rendszerben kialakuló sebességekre is. Tekintsünk egy képzeletbeli áramvonalat a szívócsonk S pontja és a gép járókerekének orrkúpja között, amelyen T torlópontot feltételezünk: T T = T S + v S 2 2c p mivel Ma S = v S a S ahol a S = κrt S T T = T S + κrt S Ma S 2 2c p

9 Ventilátorok T T = T S + κrt 2 S Ma S = T 2c S 1 + κr Ma 2 S p 2c p Mivel ρ T ρ S = T T T S 1 κ 1 és ρ T ρ S 1.05 Ma S 0.31 Ez a feltétel közel szobahőmérsékletű közeget feltételezve nem engedi meg 100 m/s-nál nagyobb áramlási sebességek kialakulását a gépben és a csatlakozó rendszerben. A gépet szemléletesen jellemzi a lapátcsúcs kerületi sebessége. Összefoglalva: ventilátorokra általában jellemző: Közel atmoszférikus nyomást feltételezve a szívóoldalon: p < 0.1 bar A lapátcsúcs kerületi sebessége < 100 m/s (összhangban áll a géppel kapcsolatos szilárdsági és zajkibocsátási kívánalmakkal is)

10 Ventilátorok fúvók kompresszorok p 2 p 1 < 1.1 T < p 2 p 1 < 3 T > 0, de még elegendő a természetes hűtés p 2 p 1 > 3 T 0, mesterséges hűtés szükséges

11 Ventilátorok munkafolyamata Ideális (veszteségmentes) esetre: P Q = q m q m Hűtéssel elvont hőteljesítmény v2 2 + gh + U + p ρ Fajlagos belső energia Ventilátorokra Q = 0 és DU = 0, és gh csak akkor játszik szerepet, ha a külső és a szállított közeg sűrűsége eltér (pl. forró füstgáz vagy hideg levegő). Így a ventilátorokra általában: P = q m v p ρ 1 = q v v ρ + p 1 = q v p öid Euler-turbinaegyenlet: p öid = ρ(v 2u u 2 v 1u u 1 )

12 Ideális körülményektől való eltérések A résveszteségek miatt a járókeréken áthaladó q vj térfogatáram nagyobb, mint a hasznosuló q v (egy része a járókeréken belül kering), viszont a többlet mozgatásához is teljesítményt kell bevezetni. P = q vj p öid q vj > q v η v = q v q vj volumetrikus hatásfok Az össznyomás-növekedés kisebb az ideálisnál a közegsúrlódási veszteségek miatt. η h = p ö p öid hidraulikai hatásfok A bevezetett összes teljesítmény a mechanikai veszteségeket, pl. a szíjhajtás, csapágyazás veszteségeit is fedezi. η m = P mechanikai hatásfok P összes

13 Összhatásfok P be = P h η v η h η m = P h η ö Ventilátoroknál η m 1, η v 1, és így η ö η h

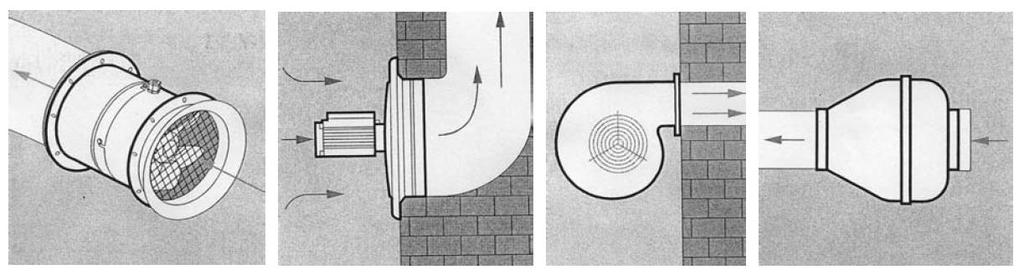

14 Radiális és axiális forgógépek közti alapvető különbségek Euler-turbinaegyenlet p öid = ρ(v 2u u 2 v 1u u 1 ) Axiálgépnél a konstrukcióból adódóan r 1 r 2, ezért u 1 u 2. Ezért az axiálgépek ugyanakkora térfogatáram mellett kisebb össznyomásnövekedést hoznak létre, mint a radiálgépek. Ugyanakkor: ha a teljesítmény rögzített, akkor az axiálgépek általában nagyobb térfogatáramot hoznak létre, mint a radiálgépek. Az axiálgépekben a közeg irányeltérítése kisebb a radiálgépekéhez képest, ezért az axiálgépek áramlási veszteségei általában kisebbek és hidraulikai hatásfokuk jobb. Axiálgépben az átáramlás iránya idomul a csatlakozó légvezeték-rendszerhez. Ezért a csatlakozó légtechnikai rendszerben is kisebbek az iránytörésből adódó veszteségek. (ezzel szemben pl. radiális csőventilátornál meg kell oldani a közeg veszteségekkel járó visszatérítését a csőtengely irányába.) Axiálgépben rendszerint A 1 = A 2 v 1 = v 2 p öid = ρ 2 v p 2 ρ 2 v p 1 = p 2 p 1 = p stat

15 Ventilátor-elrendezések: Csőből szabadba (elszívó, pl. élelmiszeripari pára- és szagelszívás) p ö = ρ 2 v p 0 ρ 2 v (p 0 p 1 ) = p 1 + ρ 2 v 2 2 ρ 2 v 1 2 ( = p 1 axiálventilátorokra, mert a csatornakeresztmetszet állandósága miatt v 2 = v 1 )

16 Ventilátor-elrendezések: Szabadból csőbe (befúvó, pl. kazán-aláfúvó; túlnyomást biztosító: tisztatér-tech.) p ö = ρ 2 v (p 0 + p 2 ) p 0 = p 2 + ρ 2 v 2 2

17 Ventilátor-elrendezések: Csőből csőbe (csőventilátor: előtte és utána is kiszolgáló elemek: pl. zsalu) p ö = ρ 2 v p 2 ρ 2 v p 1 ( = p 2 p 1 axiálventilátorokra, mert a csatornakeresztmetszet állandósága miatt v 2 = v 1 )

18 Ventilátor-elrendezések: Szabadból szabadba (pl. alagútszellőzés) p ö = ρ 2 v p 0 p 0 = ρ 2 v 2 2

19 Dimenziótlan számok Felhasználói igények: p ö, p st, q v, P összes (motorválasztás) A gép sajátosságai: D (járókerék külső átmérője), n A közeg sajátosságai: r, n Különféle gépek összehasonlíthatósága érdekében dimenziótlan számok: Össznyomásszám: Statikus nyomásszám: Mennyiségi szám: Ψ ö = Δp ö ρ 2 u t 2 ahol u t = D π n Ψ st = Δp st ρ 2 u t 2 Φ = q v ahol A A jell u jell = D2 π t 4 vagy egyes axiálgépeknél: lapátgyűrű-keresztmetszet Teljesítménytényező: λ = P összes ρ 2 u t 2 A jell u t = Reynolds-szám: Re = u tl ν Δp ö q v η ö ρ 2 u = t 2 A jell u t Ψ ö Φ η ö ahol L a lapáthúrhossz

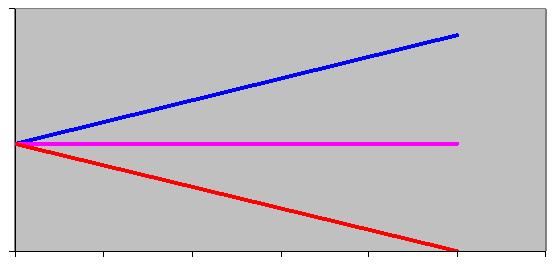

20 Tipikus jelleggörbék Ideális hátrahajló, radiális, előrehajló lapátozás Dp ö P ö Q v Q v Valóságos hátrahajló, radiális, előrehajló lapátozás Dp ö P ö Q v Q v

21 Tipikus jelleggörbék Radiális ventilátor Axiális ventilátor

22 Jelleggörbe példa: radiális ventilátor Helios MBW 400/4 ventilátor

23 Jelleggörbe példa: radiális ventilátor n = /min Helios MBW 400/4 ventilátor

24 Jelleggörbe példa: axiális ventilátor

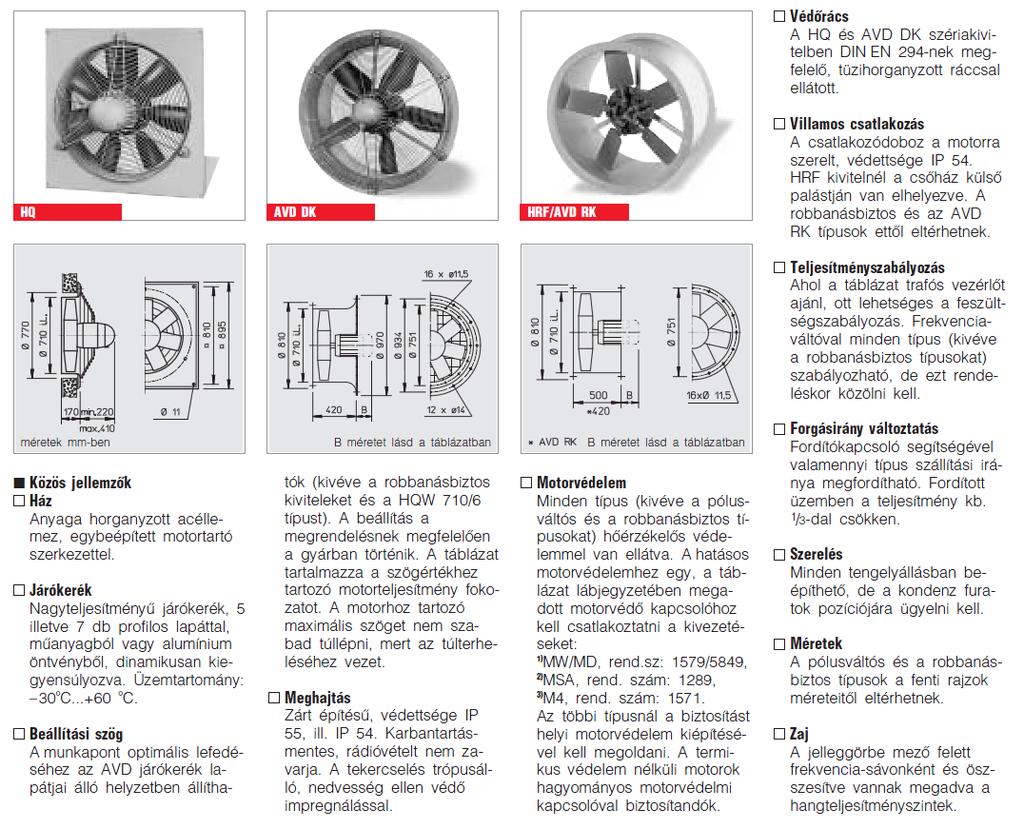

25 Jelleggörbe példa: axiális ventilátor Helios HQ 710/4 ventilátor

26 Dimenziótlan jelleggörbék Akusztikai karakterisztika

27 Különféle ventilátortípusok összehasonlítása
