1 Magyarszombatfai előadás Július 11. ÖSSZEÁLLÍTOTTA: LIBIK ANDRÁS

2 a kályhák mint rendszerelemek A hazánkban is érvényes 305/2011 EU rendelet értelmében az épületszerkezeteknek, így a kályháknak is meg kell felelni a rendeletben megfogalmazott alapvető követelményeknek. Ezekből következik az a három témakör, melyek alapján a kályhákat egy összetett rendszer elemeként érdemes kezelni. 1. Az épület energetikai rendszere. Az energetikai előírások, szabályok szigorodása, alacsony energiaigényű ház, passzív ház. A kályha teljesítményének és névleges fűtési idejének meghatározásakor két alapadatot kell figyelembe vennünk: A fűtendő helyiség(ek) hőszükségletét. A tulajdonos elvárásait. A hőszükséglet. Az épületek sokfélesége miatt a hőveszteséget nem lehet hasraütéssel megbecsülni. Meghatározása történhet: a kályhateljesítmény megállapítása érdekében elvégzett hőveszteség számítással korábban elkészített számítás alapján az energetikai tanúsítvány alapján tett következtetéssel. Mindhárom módszerhez szakértelem szükséges.

3 A tulajdonos elvárásai. Előfordul, hogy a tulajdonos nem a teljes hőveszteséget, hanem annak csak meghatározott részét kívánja a kályhával pótolni. Életvitele, a kályha kezelésére fordítani kívánt ideje pedig kihat a névleges fűtési idő meghatározására. 2. Az épület szerkezete. A kályha mind statikai, mind tűzvédelmi szempontból terheli az épületet. Statikai kérdések. A kályha tömege terheli a padlóburkolatot és adott esetben a födémet. A padlóburkolat terhelhetőségét célszerű, a födémét kötelező hozzáértő szakemberrel megbeszélni. A megfelelő megoldás kidolgozásához ismerni kell a kályha padlóburkolatot (födémet) terhelő tömegét és a terhelést átadó alapfelületet. A kályhás fontos feladata, ezek pontos meghatározása. Az esetleges hőterhelés szintén statikai problémákat okozhat. Kiszellőztetett légrés, megfelelő szigetelés nélkül falhoz épített kályha komoly kárt tehet a nem éghető anyagból készült falakban. A hőterhelés kiszámítása, az épületfal határhőmérsékletének meghatározása a kályhás feladata.

4 Jól látható az épületfalon keletkezett repedés. Tűzvédelmi szempontok A következőkre kell figyelni: Éghető anyagból készült fal megfelelő védelme. Éghető anyagból készült falon átvezetett összekötő elem megfelelő szigetelése. Éghető anyagból épített kályhaelem, például a padka faburkolat, megfelelő védelme. A kályha környezetében lévő éghető anyagok védelme. Sajnos nincs egyértelmű előírás, fontos feladat lenne szakmai állásfoglalások készítése!

5 3. A kémény-áramkör A kályha megfelelő működéséhez elengedhetetlen a kémény. Ez biztosítja a szükséges huzatot, ezenkívül kivezeti a füstgázt a környezetbe. A kémény-áramkör elemei: Kályha Összekötő elem Kémény Környezet Égéslevegő bevezetés Égéslevegő belépés a tűztérbe A kémény-áramkör megfelelőségét tervezői jogosultsággal rendelkező épületgépésznek számítással kell igazolni. A kályhás feladata a kályha és hozzátartozóan a levegőbelépés méretezése, a jellemző adatok meghatározása. Ezenkívül adatszolgáltatást kell biztosítani a beépített összekötő elemről.

6 A 60 kw-os SZABÁLY? MSZ 845 szabvány: Egy építményszintről igénybe vett, természetes huzat vagy szívás hatása alatt álló, 60 kw feletti összes hőterhelésű, égéstermék-elvezető berendezés kialakítása: Az égéstermék-elvezető berendezésbe egyedi (helyiségfűtő, vízmelegítő stb.) tüzelőberendezést bekötni nem szabad. (Egy szintről két berendezés hőterhelés megosztása: max kw) Kályha: 5,0 kw teljesítmény, 12 óra üzemidő Famennyiség: 14,4 kg/h Fűtőérték: 4,16 kwh/ kg Kémény hőterhelése: 59,904 kw Kandalló: Teljesítmény: 15 kw Hatásfok: 80 % Kémény hőterhelése: 18,75 kw

7 A kályha méretezése járatos kályhák esetében az MSZ EN szabvány alapján történik. Más hőtárolóval épített kályháknál csak a tűzteret érdemes a szabvány szerint vizsgálni, a hőtároló méretezéséhez egyedi számítás szükséges. Sajnos nincs általánosan elfogadott számítási mód. A szabvány nem foglalkozik az égéslevegő tűztérbe történő bevezetésénél keletkező áramlási ellenállással, pedig mind az oldalfalon, mind az ajtókereten keresztül bejutó levegőnek van áramlási ellenállása, azaz huzatszükséglete. A kémény-áramkör egészét az MSZ EN szabvány alapján kell méretezni. Kémény-áramkör eleme Kiinduló adatok Tervezi Építi, beépíti Méretezi Adatokat szolgáltat Kályha Megrendelő Épületgépész Kályhás Csempegyártó Kályhás Kályhás Kályhás Összekötő elem Nem jellemző Csempegyártó Kályhás Épületgépész Kályhás Kémény Kályhás Építész Épületgépész Bárki Épületgépész Aki építette Bárki Levegő-bevezetés Kályhás Bárki Bárki Épületgépész Aki építette

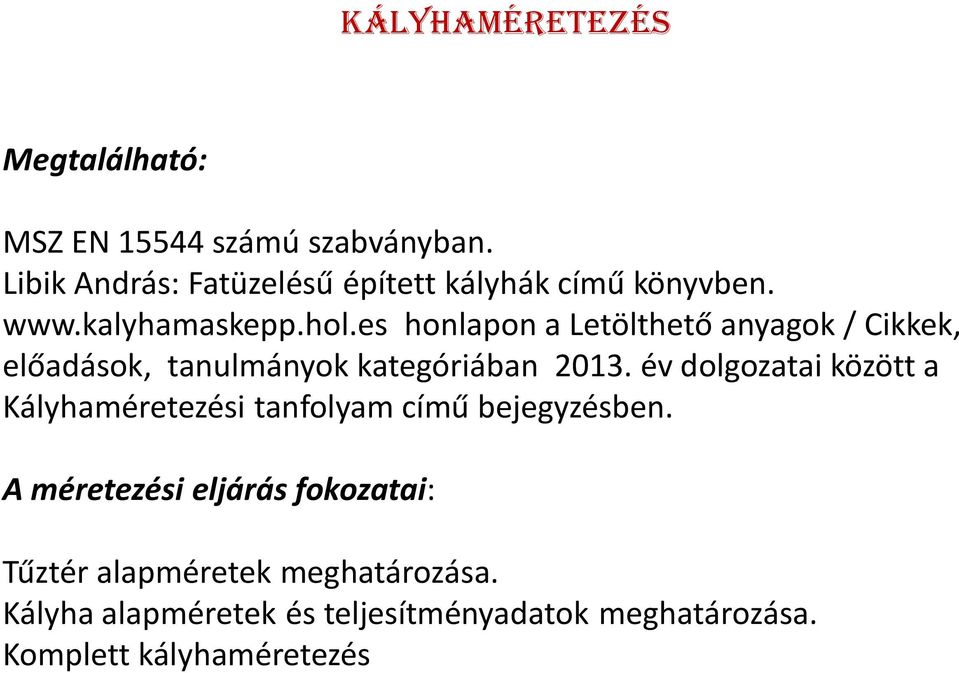

8 Kályhaméretezés Megtalálható: MSZ EN számú szabványban. Libik András: Fatüzelésű épített kályhák című könyvben. honlapon a Letölthető anyagok / Cikkek, előadások, tanulmányok kategóriában év dolgozatai között a Kályhaméretezési tanfolyam című bejegyzésben. A méretezési eljárás fokozatai: Tűztér alapméretek meghatározása. Kályha alapméretek és teljesítményadatok meghatározása. Komplett kályhaméretezés

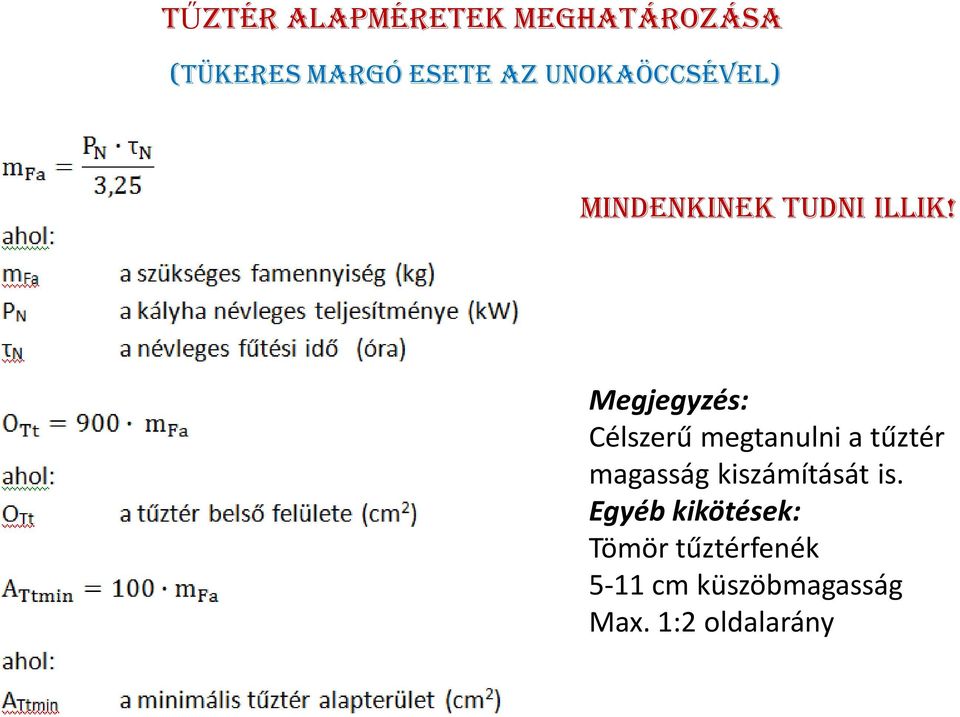

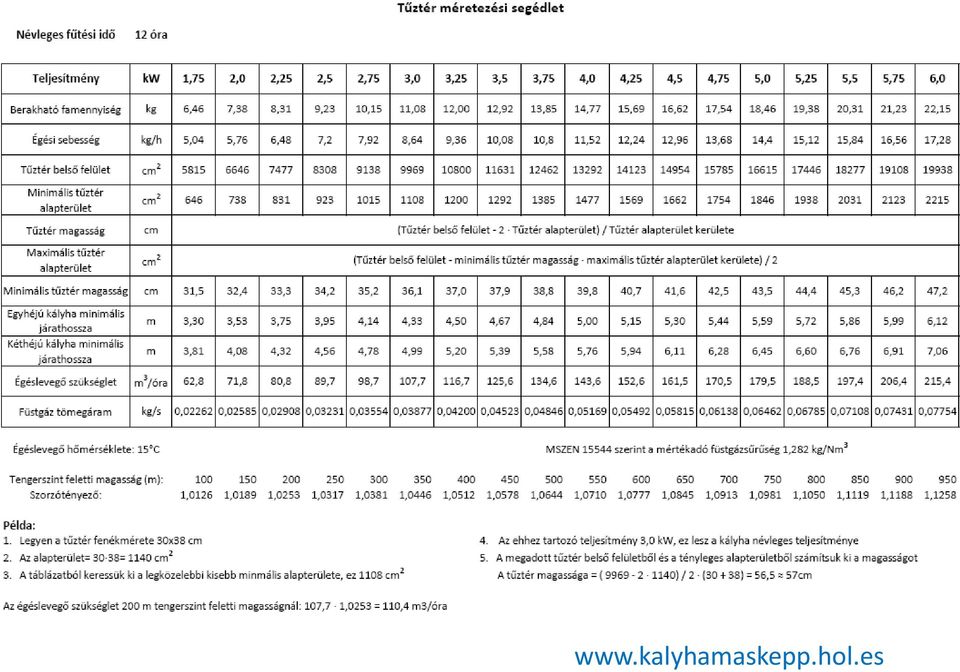

9 TŰztér ALAPMÉRETEK MEGHATÁROZÁSA (TÜKEREs margó esete az unokaöccsével) Mindenkinek tudni illik! Megjegyzés: Célszerű megtanulni a tűztér magasság kiszámítását is. Egyéb kikötések: Tömör tűztérfenék 5-11 cm küszöbmagasság Max. 1:2 oldalarány

10 Kályha alapméretek és teljesítményadatok meghatározása

11

12

13

14 Füstgázhőmérséklet C Füstgázhőmérséklet a járathossz függvényében ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2 L J /L min

15

16

17 KOMPLETT KÁLYHAMÉRETEZÉS A komplett kályhaméretezés az eddig megismertek kiegészítése a huzatszükséglet meghatározásával. Lehetőségek: Egyedi számítás papír, ceruza, és számológép segítségével. Hátrányok: nehézkes, lassú, egyszer használható. Áramlástechnikai ismeretet igényel. Excel számolótábla készítése. Előnyök : többször felhasználható, magától számol, részletes információkat ad. Hátrányok: elkészítése és kitöltése nagy figyelmet igényel, kiegészítő számítások szükségesek. Áramlástechnikai ismeretet igényel. Számítógép program használata. Előnyök: könnyű kezelni, kényelmes, gyors. Hátrányok: nem ingyenesek. Az ignicad számítógépprogram előnyei, hátrányai. Összehasonlítása a forgalomba lévő méretező programokkal. Megtalálható: www. kalyhameretezes.hu honlapon. A kályhaméretezés elterjedésének lehetőségei.

18 A méretezés Lépései és feltételei Tervezés: Új kályha esetén a teljesítmény és a fűtési idő alapján, párhuzamosan a szükséges vázlatrajz elkészítésével, vagy a kályhaépítéssel. Ellenőrzés: Meglévő kályha esetén a pontos tűztér és járatméretek alapján. A járatrendszer egyértelmű leírása, vagy egyértelmű vázlat szükséges. Mindkét esetben alapfeltétel a járatszakaszok tengelyen mért hosszúsága, keresztmetszeti méretei és áramlási iránya. Előfordulnak nem derékszögű négyszög keresztmetszetű járatok,ezekhez meg kell határozni az egyenértékű járatméreteket. Megtalálható: honlapon a Letölthető anyagok / Műszaki segédletek kategóriában.

19 Adatszolgáltatás a kályhás által végzett munkáról

20 Adatszolgáltatás a kályháról: Teljesítmény: 4,46 kw Fűtési idő: 12 h Hatásfok: 84 % Maximális famennyiség: 16,5 kg Minimális famennyiség: 8,25 kg Füstgáz tömegáram: 0,0576 kg/s Kilépő füstgáz hőmérséklet: 178 C Összes ellenállás: 18 Pa (9,6 + 8,4) Füstgáz sűrűsége: 1,282 kg/nm 3 Égéslevegő szükséglet: 162,36 m 3 /h (15 C) Tengerszint feletti magasság: 120 m

21 Adatszolgáltatás az összekötő elemről: Belső mérete: Külső mérete: Hosszúsága: Anyaga: Bekötés tengelye a padlószinttől: Vízszintesnek tekinthető 150x150 mm 180x180 mm 360 mm Kerámia 1800 mm Adatszolgáltatás a levegő bevezetésről: Ø 150 flexibilis Alu cső 2,1 m Külső szellőzőrács 245x245 / Ø 150 mm, L= 80 mm 1 db Pillangószelep Ø 150 mm 1 db 90 -os iránytörés 3 db

22 EGYÉB HELYSZÍNEN ÉPÍTETT TÜZELŐBERENDEZÉSEK Fatüzelésű berendezések: Tűzhelyek: Osztrák szabvány van, hazai előírás nincs Nyitott tűzterű kandallók: Néhány képlet az MSZ EN szabványban Hordozható kályhák: Nincs előírás Beltéri kemencék: Nincs előírás Fatüzelésű bojlerek: Nincs előírás Vegyes tüzelésű kályhák: Alapméretek és teljesítményadatok meghatározása a honlapon a Letölthető anyagok / Műszaki segédletek kategóriában, a Helyszínen épített vegyes tüzelésű kályhák című bejegyzésben megtalálható. A huzatszükséglet meghatározása fatüzelést feltételezve történhet.
