1 Helios Europe Kft Dunaszeg Orsuágút 32 Tel: 0096/ fax: / Web: Helios Europe Minden a Nap Alatt Helios Europe Termékkatalógus Energetikai Pályázatokhoz

2 Tartalom jegyzék 1o. Bemutatkozás 2o. Előre összeállított vákuumcsöves napkollektor rendszerek 3o. Vákuumcsöves kollektor panelek 4o. Sík napkollektor panelek 5o. HMV puffer tárolók 6o. Vezérlő elektronikák 7o. Szivattyú állomások 8o. Szerelvények, Kiegészítők

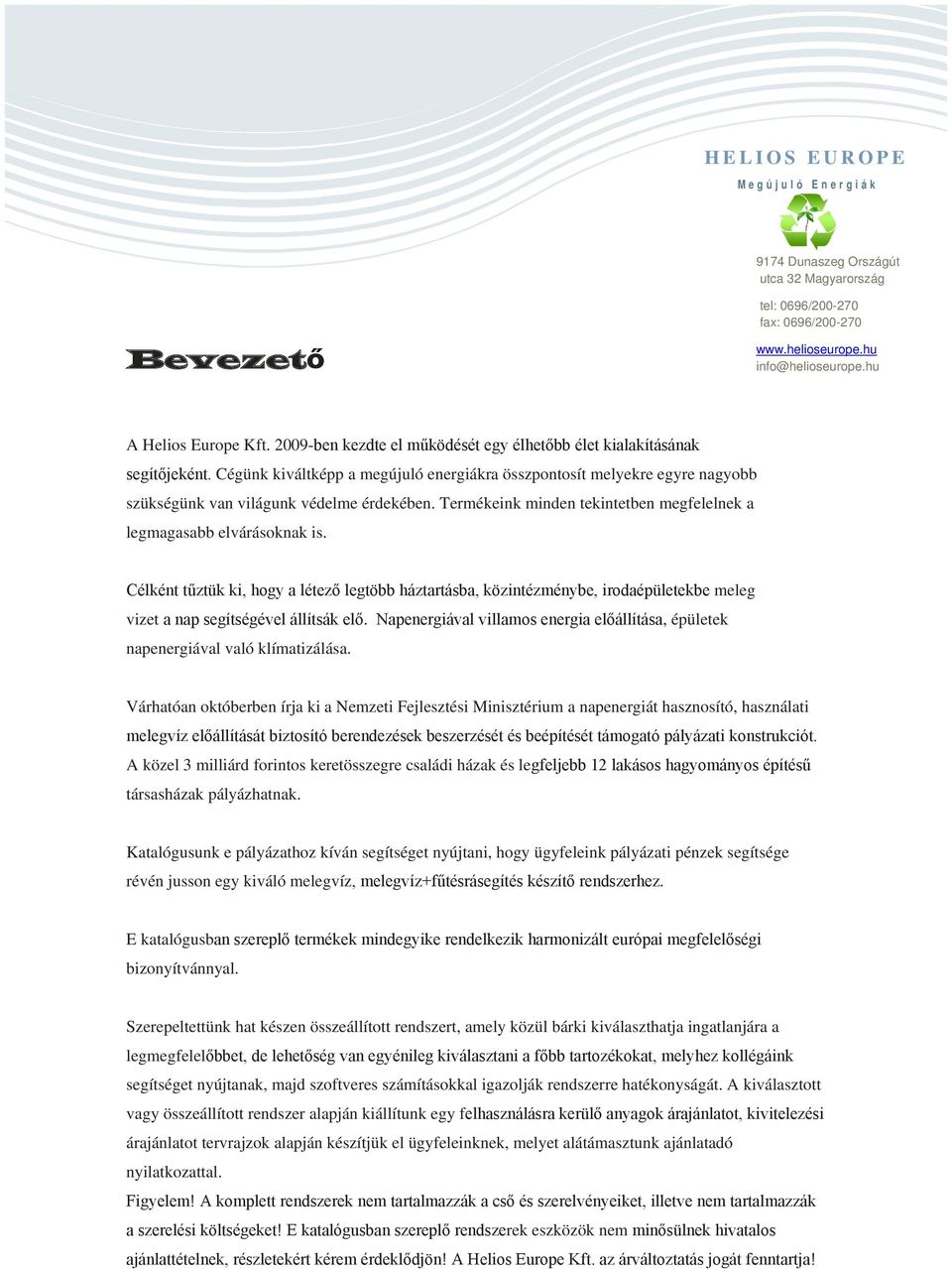

3 Bevezető A Helios Europe Kft ben kezdte el működését egy élhetőbb élet kialakításának segítőjeként. Cégünk kiváltképp a megújuló energiákra összpontosít melyekre egyre nagyobb szükségünk van világunk védelme érdekében. Termékeink minden tekintetben megfelelnek a legmagasabb elvárásoknak is. Célként tűztük ki, hogy a létező legtöbb háztartásba, közintézménybe, irodaépületekbe meleg vizet a nap segítségével állítsák elő. Napenergiával villamos energia előállítása, épületek napenergiával való klímatizálása. Várhatóan októberben írja ki a Nemzeti Fejlesztési Minisztérium a napenergiát hasznosító, használati melegvíz előállítását biztosító berendezések beszerzését és beépítését támogató pályázati konstrukciót. A közel 3 milliárd forintos keretösszegre családi házak és legfeljebb 12 lakásos hagyományos építésű társasházak pályázhatnak. Katalógusunk e pályázathoz kíván segítséget nyújtani, hogy ügyfeleink pályázati pénzek segítsége révén jusson egy kiváló melegvíz, melegvíz+fűtésrásegítés készítő rendszerhez. E katalógusban szereplő termékek mindegyike rendelkezik harmonizált európai megfelelőségi bizonyítvánnyal. Szerepeltettünk hat készen összeállított rendszert, amely közül bárki kiválaszthatja ingatlanjára a legmegfelelőbbet, de lehetőség van egyénileg kiválasztani a főbb tartozékokat, melyhez kollégáink segítséget nyújtanak, majd szoftveres számításokkal igazolják rendszerre hatékonyságát. A kiválasztott vagy összeállított rendszer alapján kiállítunk egy felhasználásra kerülő anyagok árajánlatot, kivitelezési árajánlatot tervrajzok alapján készítjük el ügyfeleinknek, melyet alátámasztunk ajánlatadó nyilatkozattal. Figyelem! A komplett rendszerek nem tartalmazzák a cső és szerelvényeiket, illetve nem tartalmazzák a szerelési költségeket! E katalógusban szereplő rendszerek eszközök nem minősülnek hivatalos ajánlattételnek, részletekért kérem érdeklődjön! A Helios Europe Kft. az árváltoztatás jogát fenntartja!

4 Vákuumcsöves HMV + fűtés Rendszerek HELIOS HW100NM+ HMV 2 fő + fűtés rásegítés m2 lakóház részére 3 db csöves kollektor 1 db 120 literes egy hőcserélős HMV tároló elektromos fűtéssel 1 db két hőcserélős 200 literes fűtés puffer 1 db Deltasol E vezérlés 1 db 35 literes zárt tágulási tartály 10 liter monopropilénglikol fagyálló folyadék 1 db automata légtelenítő komplett buborékleválasztóval 2 db VC-A 3 járatú szelep ¾ 1 db VC4013 motor Nettó ára: Ft 1 db VC4613 motor 1 db Relé modul párhuzamos fűtéshez HELIOS HW130NM+ HMV 4 fő + fűtés rásegítés m2 lakóház részére 4 db csöves kollektor 1 db 200 literes egy hőcserélős HMV tároló elektromos fűtéssel 1 db két hőcserélős 300 literes fűtés puffer 1 db Deltasol E vezérlés 1 db 50 literes zárt tágulási tartály 10 liter monopropilénglikol fagyálló folyadék 1 db automata légtelenítő komplett buborékleválasztóval 2 db VC-A 3 járatú szelep ¾ 1 db VC4013 motor Nettó ára: Ft 1 db VC4613 motor 1 db Relé modul párhuzamos fűtéshez HELIOS HW150NM+ HMV 4 fő + fűtés rásegítés m2 lakóház részére 5 db csöves kollektor 1 db 200 literes egy hőcserélős HMV tároló elektromos fűtéssel 1 db két hőcserélős 300 literes fűtés puffer 1 db Deltasol E vezérlés 1 db 80 literes zárt tágulási tartály 10 liter monopropilénglikol fagyálló folyadék 1 db automata légtelenítő komplett buborékleválasztóval 2 db VC-A 3 járatú szelep ¾ 1 db VC4013 motor 1 db VC4613 motor Nettó ára: Ft 1 db Relé modul párhuzamos fűtéshez HELIOS HW150FNM+ HMV 4 fő + fűtés rásegítés 150m2 feletti lakóház részére 6 db csöves kollektor 1 db 200 literes egy hőcserélős HMV tároló elektromos fűtéssel 1 db két hőcserélős 300 literes fűtés puffer 1 db Deltasol E vezérlés 1 db 105 literes zárt tágulási tartály 10 liter monopropilénglikol fagyálló folyadék 1 db automata légtelenítő komplett buborékleválasztóval 2 db VC-A 3 járatú szelep ¾ 1 db VC4013 motor 1 db VC4613 motor 1 db Relé modul párhuzamos fűtéshez Nettó ára: Ft Vákuumcsöves HMV Rendszerek Ezen rendszerek mindegyike éves szinten több mint 60% -ban fedik le a lakóingatlanok közösségének használati meleg víz igényét A nyári időszakban ez az arány a kiváló hatásfokkal üzemelő vákuumcsöves napkollektoroknak köszönhetően a 100%-ot is eléri. HELIOS HW100 (100L HMV előállítás) HELIOS HW200 (200L HMV előállítás) HELIOS HW300 (300L HMV előállítás) HELIOS HV L HMV szolár rendszer vákuumcsöves kollektorral 2 fő részére 1 db csöves kollektor 1 db 120 literes egy hőcserélős HMV tároló elektromos fűtéssel 1 db Deltasol BsPlus vezérlés 1 db 25 literes zárt tágulási tartály 10 liter monopropilénglikol fagyálló folyadék 1 db automata légtelenítő Nettó ára: Ft 1 db Szolár szivattyú HELIOS HV L HMV szolár rendszer vákuumcsöves kollektorral 3-4 fő részére 1 db csöves kollektor 1 db két hőcserélős 200 literes HMV tároló 1 db Deltasol BS Plus vezérlés 1 db 25 literes zárt tágulási tartály 10 liter monopropilénglikol fagyálló folyadék Nettó ára: Ft 1 db automata légtelenítő HELIOS HV L HMV szolár rendszer vákuumcsöves kollektorral 5-6 fő részére 2 db csöves kollektor 1 db két hőcserélős 300 literes HMV tároló 1 db Deltasol BS Plus vezérlés 1 db 25 literes zárt tágulási tartály 10 liter monopropilénglikol fagyálló folyadék Nettó ára: Ft 1 db automata légtelenítő

5 Vákuumcsöves napkollektor panelek Amit tudni érdemes a vákuumcsöves kollektorokról. Passzívan követi a nap vonulását, ezért mindig érkezik merőlegesen besugárzás melynek értéke Magyarországon elérheti az 1200W/m² értéket, ezért nincs szükség forgatásra. A vákuumcsövekben nincsen víz, ezért optikai hatásfokcsökkenés nem keletkezik az esetleges vízkő lerakódás miatt. A vákuum a legjobb hőszigetelő azaz nem hővezető közeg, mely csak besugárzást közvetít. Sérülése esetén nincs szükség a rendszert vízteleníteni, hanem egyszerűen a sérült csövet akár működés közben is cserélni lehet, egy vákuumcső értéke elenyésző ft-ig terjed. Mert jobb hatásfokú mint a sík kollektorok. miért? Mert olcsóbb előállítási ára van. Az alábbi kollektor panelek általános méretei 58Ømm átmérő 1800 mm hossz jellemzi. VÁKUMCSÖVES NAPKOLLEKTOR 1800 ÁTMÉRŐ CSŐHOSSZ KERET/DB HESR mm 1800 mm Ft HESR mm 1800 mm Ft HESR mm 1800 mm Ft HESR mm 1800 mm Ft HESR mm 1800 mm Ft ÁTMÉRŐ SZOLÁR CSÖVEK CSŐHOSSZ HESR mm 1800 mm vákuumcső Ft HESR mm 1800 mm komplett abszorberrel Ft HESR mm 1700 mm komplett abszorberrel Ft TARTÓ SZERKEZET KERET FERDE TETŐRE HESR-T as sorozat Ft TARTÓ SZERKEZET ÁLLVÁNY LAPOS TETŐRE Méret : 2557 x 2000 mm Súly: 98 kg Cső anyaga: borossilicate Glass 3.3 Cső falvastagság: 1,5 mm Hő gyűjtő anyaga: n/a Vákuum: P 5 x 10-² Pa Stagnálási hőmérséklet: 220 C Teljesítmény: 2,2-2,8 MW/év Melegvíz termelés: 260 lit. / Δ35 C / 17Mj/m². nap / Hatásfok: 85,8 % / tm-t3 = 35 C/ Kondenzátor kivitel : AL/Cu Cső szám kiosztás: 10, 15, 20, 24, 30 HESR-T-1800/10/ modell lapos tetőre Ft HESR-T-1800/20/ modell lapos tetőre Ft HESR-T-1800/24/ modell lapos tetőre Ft HESR-T-1800/30/ modell lapos tetőre Ft

6 Sík kollektorok Az Unióban széleskörben alkalmazott HESR-SP, HESR-NL síkkollektor sorozatok a legjobb minősítéseket kapták az MNNSZ (Magyar Napkollektor-Napelem Szövetség) ajánlásával. Prizma antireflexiós nagy tisztaságú üveggel borított síkkollektor. Alacsony vastartalmú, több mint 91%-os optikai hatásfokkal rendelkező üveg borításának, nagy teljesítményének valamint széles választékú telepíthetőségének köszönhetően a mai legkeresettebb kollektorok egyike. Sorba köthető, ferde vagy sík tetőre egyaránt szerelhető. A kollektorban keringő folyadékot az absorberen (hőelnyelő lemez) keresztül besugárzó napsugarak melegítik fel és ez az abszorber alakítja át a napenergiát hőenergiává. Modern ultrahang hegesztőrendszerben gyártják az egységes sík abszorber lemezeket. Az összefüggő felület, ellentétben a szeletekből összetett felülettel, jobb hőszigetelést biztosít. A zárt alumínium burkolat körkörös szigetelése minimális hő veszteséget eredményez. HESR-200 SP SÍKKOLLEKTOR Külső méretek (mm) 980x2330x90 Bruttó felület 2,1 m2 felület 1,87 m2 Nettó tömeg 31 kg Réz lemez Bevonat Szelektív típusú Abszorpciós tényező 95 %-os Kibocsátási tényező 5 % Legnagyobb üzemi nyomás 6 Bar Nyomáspróba 9 Bar Legnagyobb üzemi hőmérséklet 160 С Pozíció szög Hőt szállító folyadék PG: H2O (30:70) Folyadék tartalom 1,4 l Csőszerelés típusok 22 mm Kollektor hatásfok 77 % Hőveszteség tényező a1 3,05 W/m2K Hőveszteség tényező a2 0,0074 W/m2K2 Keret Alsó Cover üveg 3,2 mm-es prizma alacsony vas edzett üveg Kollektor hőszigetelés Ásványgyapot Hegesztés típusa Ultrahangos HESR-ST-NL 215 SÍKKOLLEKTOR Külső méretek (mm) 1228x2125x90 Bruttó felület 2,61 m2 felület 1,87 m2 Nettó tömeg 47 kg Réz lemez Abszorpciós tényező 95 %-os Kibocsátási tényező 5 % Legnagyobb üzemi nyomás 6 Bar Nyomáspróba 9 Bar Legnagyobb üzemi hőmérséklet 201 С Hőt szállító folyadék Fagyálló Folyadék tartalom 2,1 l Csőszerelés típusok 22 mm Kollektor hatásfok 77 % Keret Alsó Kollektor hőszigetelés Ásványgyapot Hegesztés típusa Ultrahangos Választható típusok: HESR-200 SP / HESR-250 SP / HESR-ST-NL-215 / HESR-SL-NL-215 / HESR-SL-NL-270 HESR-ST-NL 215 SÍKKOLLEKTOR Külső méretek (mm) 1000x2125x90 Bruttó felület 2,141 m2 felület 1,87 m2 Nettó tömeg 38 kg Réz lemez Abszorpciós tényező 95 %-os Kibocsátási tényező 5 % Legnagyobb üzemi nyomás 6 Bar Nyomáspróba 9 Bar Legnagyobb üzemi hőmérséklet 200 С Hőt szállító folyadék Fagyálló Folyadék tartalom 1,6 l Csőszerelés típusok 22 mm Kollektor hatásfok 77 % Keret Alsó Kollektor hőszigetelés Ásványgyapot Hegesztés típusa Ultrahangos HESR-250 SP SÍKKOLLEKTOR Külső méretek (mm) 1181x2176x90 Bruttó felület 2,57 m2 felület 2,32 m2 Nettó tömeg 38 kg Réz lemez Bevonat Szelektív típusú Abszorpciós tényező 95 %-os Kibocsátási tényező 5 % Legnagyobb üzemi nyomás 6 Bar Nyomáspróba 9 Bar Legnagyobb üzemi hőmérséklet 160 С Pozíció szög Hőt szállító folyadék PG: H2O (30:70) Folyadék tartalom 1,7 l Csőszerelés típusok 22 mm Kollektor hatásfok 77 % Hőveszteség tényező a1 3,06 W/m2K Hőveszteség tényező a2 0,0073 W/m2K2 Keret Alsó Cover üveg 4 mm-es prizma alacsony vas edzett üveg Kollektor hőszigetelés Ásványgyapot Hegesztés típusa Ultrahangos HESR-SL-NL 215 SÍKKOLLEKTOR Külső méretek (mm) 1000x2125x90 Bruttó felület 2,141 m2 felület 1,87 m2 Nettó tömeg 38 kg Réz lemez Abszorpciós tényező 95 %-os Kibocsátási tényező 5 % Legnagyobb üzemi nyomás 6 Bar Nyomáspróba 9 Bar Legnagyobb üzemi hőmérséklet 200 С Hőt szállító folyadék Fagyálló Folyadék tartalom 1,6 l Csőszerelés típusok 22 mm Kollektor hatásfok 77 % Keret Alsó Kollektor hőszigetelés Ásványgyapot Hegesztés típusa Ultrahangos HESR- 200SP HESR- 250SP Méret 1068x2214x100 mm 1285x2214x100 mm HESR SP Síkkollektor Űrtartalom felület 1,36 l 1,87 nm Ft 1,67 l 2,32 nm Ft Ø 22-es csatlakozás, Legnagyobb üzemi hőm.: 160 C HESR-T- SP200 HESR-T- SP250 HESR-T- SP3a HESR-T- SP3a+ TARTÓ SZERKEZET SÍKKOLLEKTORHOZ Állvány SP és NL típusú síkkollektorhoz Kollektor tartó keret ferde tetőre SP 200 sorozat (3A) Kollektor tartó keret ferde tetőre SP 250 sorozat Kollektor tartó keret lapos tetőre SP sorozat (3a) Kollektor tartó keret lapos tetőre SP+ sorozat (3a+) Ft Ft Ft Ft Tipus HESR-ST- NL215 HESR-SL- NL215 HESR-SL- NL270 HESR NL Síkkollektor Méret 1000x2125x90 mm 1000x2125x90 mm 1228x2125x90 mm Űrtartalom 1,6 l 1,6 l Bruttó felület 2,125 nm2 2,125 nm Ft Ft 2,1 l 2,6 nm Ft Ø 22-es csatlakozás, Legnagyobb üzemi hőm.: 200 C

7 HMV Puffer Tárolók Tartályaink mind magas követelményeknek eleget tevő tárolók, alkalmazható típusai minden igényt lefedni képesek. Cégünk két gyártó termékeit ajánlja pályázatához, melyek eleget tesznek az Európai irányelveknek, szabványoknak. Pályázatokhoz általában feltételként kötik ki a két hőcserélős tartályokat alternatív lehetőségként. Mindkét gyártó lehetőséget nyújt fűtőpatron elhelyezésre opcióként, emellett külső hőforrást is csatlakoztathat a második hőcserélőre. Az itt felsorolt tartályok két hőcserélővel szereltek de egyéni kérésre biztosítani tudunk egyéb modelleket is! KÉTHŐCSERÉLŐS VÍZMELEGÍTŐ Méretek Űrtartalom (L) Csatlakozások (mm) ISSWW liter 610 x 1329 Rp 3/ Ft ISSWW liter 650 x 1560 Rp Ft ISSWW liter 750 x 1553 Rp Ft ISSWW liter 750 x 1818 Rp Ft ISSWW liter 880 x 1865 Rp 1½ Ft ISSWW liter 880 x 2245 Rp 1½ Ft GREENTECHNIC KÉT HŐCSERÉLŐS TÁROLÓK Űrtartalom (L) Méretek (mm) Csatlakozások GRTCWW liter 1320 x 650 Rp 1/2-3/4-1-6/4" Ft GRTCWW liter 1540 x 650 Rp 1/2-3/4-1-6/4" Ft GRTCWW liter 1830 x 750 Rp 1/2-3/4-1-6/4" Ft GRTCWW liter 2090 x 1000 Rp 1/2-3/4-1-6/4" Ft GRTCWW liter 2150 x 1050 Rp 1/2-3/4-1-6/4" Ft Indirekt Elektromos Tárolók egy hőcserélővel Az alábbi típusú tárolók hagyományos elektromos bojlerként üzemelnek azzal a különbséggel, hogy egy hőcserélő spirált helyeztek el benne, amire bármilyen külső hőforrást ráköthetünk illetve egy zárt rendszerű vízmelegítővé alakítható. CFSR-H ELEKTROMOS TÁROLÓ 1 Hőcserélővel HESR-H-80 CFSR-H 80 Literes 1 hőcserélős elektromos tároló Ft HESR-H-100 CFSR-H 100 Literes 1 hőcserélős elektromos tároló Ft HESR-H-120 CFSR-H 120 Literes 1 hőcserélős elektromos tároló Ft HESR-H-140 CFSR-H 140 Literes 1 hőcserélős elektromos tároló Ft

8 tel: 0696/ RESOL VEZÉRLÉSEK Deltasol BS Plus Nettó ára: Ft A Deltasol BS Plus grafikusan megjelenített, fix sémákat tartalmaz, amelyek alkalmazhatók az aktuális rendszerre. A "BS Plus" tökéletesen alkalmas egy és két tárolós rendszerekhez, fűtés rásegítésre és használati melegvíz előállításához. Leginkább az utóbbihoz javasoljuk. A Deltasol BS Plus vezérlés 4 db hőmérséklet érzékelő bemenetet, 2 szabályozható relé kimenet vezérlésére alkalmas. Deltasol M vezérlés Nettó ára: Ft A Deltasol "M" szabadon konfigurálható, bármely rendszer levezérlésére alkalmas. Hasonlóan az "E" típushoz az "M" vezérlés is egyéni igényeknek megfelelően állítható hőmérséklet szabályozóval rendelkezik. 12 db hőmérséklet érzékelő bemenet, valamint 9 relé kimenet vezérlésére alkalmas. Ház: Műanyag, PC-ABS és PMMA Védettség: IP 20 / DIN Tápfeszültség: V~ Környezeti hőmérséklet: 0 40 C Ház: Műanyag, PC-ABS és PMMA Méret: 172 x 110 x 49 mm Védettség: IP 20 / DIN Kijelző: Bemenetek LCD rendszer monitor, 2 színű LED 4 hőmérséklet érzékelő Pt1000 Környezeti hőmérséklet: 0 40 C Kimenetek: 2 félvezető relé Méret: 172 x 110 x 49 mm Tápfeszültség: V~ Bemenetek 12 hőmérséklet érzékelő Pt1000 Deltasol E Nettó ára: Ft Kimenetek: 4 relé 4 félvezető relé 1 potenciálmentes Tápfeszültség: V~ A Deltasol E szabadon konfigurálható, bármely rendszer levezérlésére alkalmas, egyéni igényeknek megfelelően állítható hőmérséklet különbség szabályozóval. Az "E" karakteres kijelzéssel rendelkezik. 8 db hőmérséklet érzékelő bemenet, valamint 7 relé kimenet vezérlésére Alkalmas. Ház: Műanyag, PC-ABS és PMMA Védettség: IP 20 / DIN Környezeti hőmérséklet: 0 40 C Méret: 172 x 110 x 49 mm Kijelző: LCD rendszer monitor, 2 színű LED Bemenetek 10 hőmérséklet érzékelő Pt1000 Kimenetek: 3 relé 3 félvezető relé 1 potenciálmentes

9 Szivattyú Állomások E szerkezet gondoskodik a gondtalan működésről, szabályzásról, rendszer védelméről a téli fagyban és a nyári túlzott melegedéstől. A Helios Europe Kft kínálata e téren nagyon széleskörű, ezért kiemeltük a legkedveltebb állomásokat, melyek rendszereikhez bármely körülmények közt garantálják a gondtalan, hibátlan működést. Szimpla Szolár Állomás: Az 1 utas szolár állomás 3/4"-os és 1"-os csatlakozású (180mm) szolár keringető szivattyúval szerelt, gyárilag összeszerelt és tesztelt. Felépítése: Visszatérő kör - átfolyás mérő leválasztható feltöltő és leeresztő szeleppel - szolár keringető szivattyú "press-kábel" csatlakozással - karimás 3 utas golyóscsap (DN20) visszacsapó szeleppel (45º-ban kézzel elfordítva zárható), 0 ºC-120 ºC közötti méréshatárral rendelkező hőmérővel(kék) - biztonsági szelep (6 bar), nyomásmérő (Ø50mm 0-10 bar), 3/4"-os külső csatlakozó a tágulási tartályhoz. Közép távolság 125mm. EPP szigetelő doboz (Méretek: 155x425x150) A hátlap speciális kialakítása gyors és egyszerű szerelést tesz lehetővé falra vagy akár szolár tartály szigetelésére. PN10. Állandó hőmérséklet 120ºC (rövid ideig alkalmazható hőmérséklet (20mp) 160ºC) Külső csatlakozások: 3/4"-es külső vagy 1"-os külső menet. A szimpla S1 szolár állomás rendelhető fordított (balos) változatban is. HESR-S AR- 12-WST6 HESR-S AR- 28-WST6 SZIMPLA Solar Állomás működési szivattyú csatlakozás nyomás max. 6 bar Wilo 15/6 Rp 3/ Ft max. 6 bar Wilo 15/6 Rp F Dupla Szolár Állomások: 2 utas dupla szolár állomás kézi légtelenítővel A 2 utas szolár állomás 22-es roppantós csatlakozású (180mm) szolár keringető szivattyúval gyárilag összeszerelt és tesztelt. Felépítése: Visszatérő kör: - átfolyásmérő leválasztható feltöltő és leeresztő szeleppel - szolár keringető szivattyú- karimás 3 utas golyóscsap (DN20) visszacsapó szeleppel 0 ºC-100 ºC közötti méréshatárral rendelkező hőmérővel (kék) - biztonsági szelep (6 bar), nyomásmérő (Ø50mm 0-10 bar), 3/4"-es külső csatlakozó a tágulási tartályhoz. Előremenő kör (Supply) részei: - karimás 3 utas golyóscsap (DN20) visszacsapó szeleppel 0 ºC-160 ºC közötti méréshatárral rendelkező hőmérővel (piros) - speciálisan kialakított kézi légtelenítő EPP szigetelő doboz (Méretek: 250x420x160) A hátlap speciális kialakítása gyors és egyszerű szerelést tesz lehetővé falra vagy akár szolár tartály szigetelésére. PN10. Max. hőmérséklet 110ºC (rövid ideig alkalmazható hőmérséklet (20mp) 160ºC) Külső csatlakozások: 22mm roppantós. Mérete: 250x420x160 (mm) Maximális nyomás 6 bar Maximális hőmérséklet 110 C Csatlakozás 22mm roppantós Csatlakozás (Töltőszelep) 2x GW 3/4" Csatlakozás (Tágulási tartály) GW 3/4" Súly 6,3 kg Átfolyási sebesség 0,5-15l / perc Roppantós Ø22 Dupla működési nyomás szivattyú csatlakozás HESR-GPSN60 max. 6 bar Wilo 15/6 Ø 22-es Roppantós Ft Solar állomás Dupla Ø 22-es Roppantós csatlakozással (3/4") S2 Szolár 3 Dupla DN20 2 utas dupla szolár állomás kézi légtelenítővel A 2 utas szolár állomás 1"-os és 3/4"-os csatlakozású (180mm) szolár keringető szivattyúval szerelt. gyárilag összeszerelt és tesztelt. Felépítése: Visszatérő kör: - átfolyás mérő leválasztható feltöltő és leeresztő szeleppel - szolár keringető szivattyú "MOLEX" csatlakozással - karimás 3 utas golyóscsap (DN20) visszacsapó szeleppel (45º-ban kézzel elfordítva zárható), 0 ºC-120 ºC közötti méréshatárral rendelkező hőmérővel(kék) - biztonsági szelep (6 bar), nyomásmérő (Ø50mm 0-10 bar), 3/4"-es külső csatlakozó a tágulási tartályhoz. Előremenő kör (Supply) részei: - karimás 3 utas golyóscsap (DN20) visszacsapó szeleppel (45º-ban kézzel elfordítva zárható), 0 ºC-120 ºC közötti méréshatárral rendelkező hőmérővel(piros) - speciálisan kialakított kézi légtelenítő - átkötő cső csatlakozással Közép távolság 125mm. EPP szigetelő doboz (Méretek: 277x425x150) A hátlap speciális kialakítása gyors és egyszerű szerelést tesz lehetővé falra vagy akár szolár tartály szigetelésére. PN10. Állandó hőmérséklet 120ºC (rövid ideig alkalmazható hőmérséklet (20mp) 160ºC) Külső csatlakozások: 3/4"-es külső vagy 1"-es külső menet. Választható átfolyásmérők: 06=1-6 l/min 12=2-12l/min 28=8-28l/min 38=8-38 l/min Választható keringető szivattyúk: Wilo Star ST 25/4 (WST4) Wilo Star ST 25/6 (WST6) Wilo Star ST 25/7 (WST7) Wilo Star RSG 25/8 (RSG8) HESR-S2-3/ AR-12- WST6 HESR-S AR-28- WST6 működési nyomás DUPLA Solar Állomás DN20 szivattyú csatlakoz ás max. 6 bar Wilo 15/6 Rp 3/ Ft max. 6 bar Wilo 15/6 Rp Ft

10 Tágulási tartályok Kiegészítők Szolár tágulási tartályok a hagyományossal ellentétben ellenállóbbak a magasabb nyomásnak, a magas hőmérsékletnek és a monopropilén glikol hőátadó folyadéknak. A tartályokat 2,5 bar előnyomással szállítják, ezt célszerű ellenőrizni beszerelés előtt. Ez a 2,5 bar előnyomás lehetővé tesz egy 3,5 bar rendszer nyomást. Szolár rendszereknél a hagyományos fűtési rendszerekkel ellentétben, ahol a vízmennyiség 5%-ával számolnak a tágulási tartály méretezésénél, tapasztalatok alapján célszerű a teljes folyadéknak lehetőséget adni a tágulásra. Szolár tágulási tartályok jellemzői: - bar nyomásállóság - ellenáll a magas hőmérsékletnek - butil membrán TÁGULÁSI TARTÁLYOK FŰTÉSHEZ TÁGULÁSI TARTÁLYOK HMV-hez SOLAR TÁGULÁSI TARTÁLYOK HESR-Z-FT- 25 Tágulási tartály fűtéshez 25 lit Ft HESR-Z-HT- 25 Tágulási tartály ivóvízhez (HMV) 18 lit Ft 18 Zárt Tágulási tartály 18 lit Ft HESR-Z-FT- 50 Tágulási tartály fűtéshez 50 lit Ft HESR-Z-HT- 35 Tágulási tartály ivóvízhez (HMV) 24 lit Ft 25 Zárt Tágulási tartály 25 lit Ft HESR-Z-HT- 50 Tágulási tartály ivóvízhez (HMV) 50 lit Ft 35 Zárt Tágulási tartály 35 lit Ft 50 Zárt Tágulási tartály 50 lit Ft 80 Zárt Tágulási tartály 80 lit Ft 105 Zárt Tágulási tartály 105 lit Ft Honeywell zónaszelepek A motoros váltószelepek alkalmazhatók például többzónás napkollektoros rendszerekben, ahol az egyes zónák fűtése közötti automatikus átváltást valósítják meg. A VC típusú váltószelepek szerkezetileg két részből állnak: a szeleptestből és a működtető motorból. Szeleptestből létezik egyutas (kétjáratú) és kétutas (háromjáratú) kivitel. A különböző működtető motorok bármelyik szeleptestre rátehetők az egyszerű, bajonettzáras rögzítésnek köszönhetően. Kiegészítők szolár rendszerekhez Pt1000 hőmérsékletérzékelő RESOL vezérlésekhez Szilikon kábel, Műk. hőm. Tartomány: Töltőpumpa Kézi pumpa rendszer feltöltéshez 1/2"csatlakozás tömlő csatlakozással Max. 4,5 nyomás Resol WMZ Univerzális kaloriméter modul a szoláris és fűtési rendszerekhez Grafikus kijelző jelzi az áramlást és a visszatérő hőmérsékletet. Alkalmazásával pontos adatokat kapunk a megtermelt energiáról. Datalogger-DL2 Adatrögzítő adapter számítógépre diagnosztika Resol PC adapter Resol VBus/USB adapter, USB, szoftver. Resol VBus/LAN adapter, USB, szoftver. Resol vbus USB adapter Resol RSC PC USB csatlakozás, vezérléshezt Szigetelt flexibilis bordáscső, érzékelő kábelekkel Lehetőséget ad a gyors és egyszerű telepítéshez. Minden rendszerhez több típus szimpla, dupla. Árakról kérem érdeklődjön Fagyálló folyadék Szoláris rendszerekhez 10 literes kiszerelésű monopropilénglikol. Ajánlott keverési arány 30/70 % vagy méréssel -25 C-ig. Átfolyás mérő V 40 0,6 m³/h leadott teljesítményméréshez V 40 1,5 m³ /h leadott teljesítményméréshez V40 15 m³/h leadott teljesítményméréshez
