24/31-28/35-33/40 kw Premix Rendszerű Kondenzációs- ErP kombi gázkazánok. Enerwa / EnerwaPlus

Átírás

1 kombi kazánok kombi kazánok 24/31-28/35-33/40 kw Premix Rendszerű Kondenzációs- ErP kombi gázkazánok Enerwa / EnerwaPlus

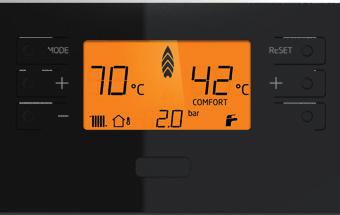

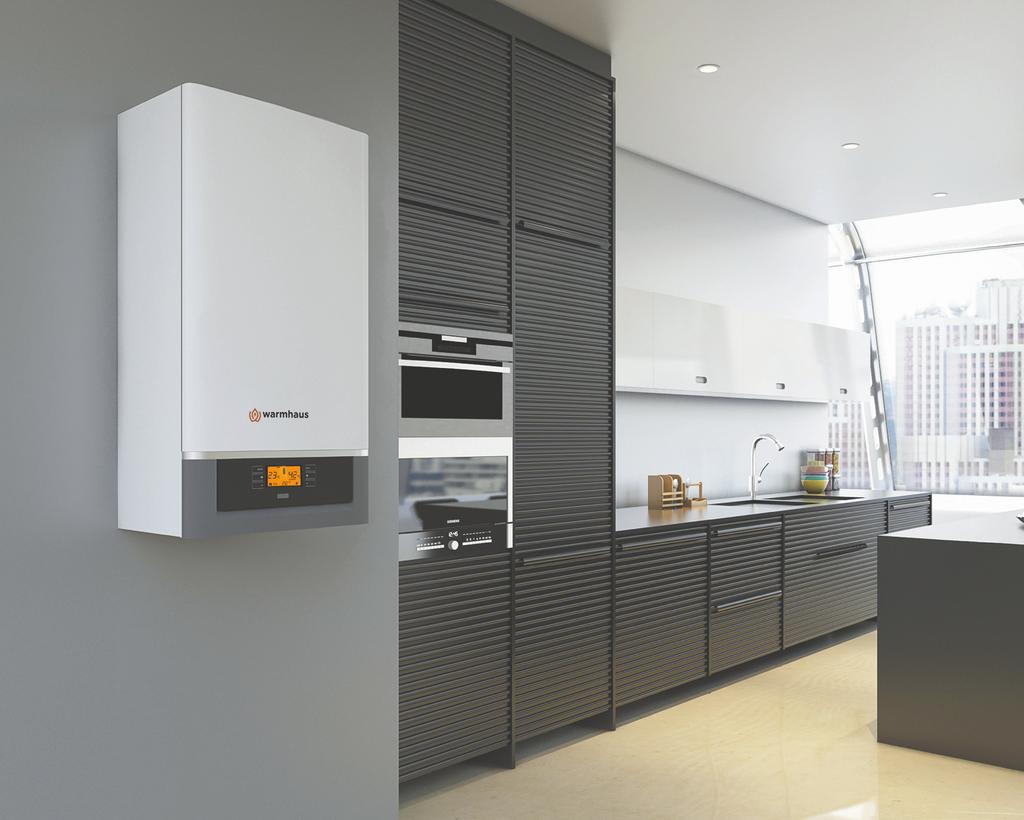

2 Kondenzációs-ErP Premix rendszerű kazánok 24/31-28/35-33/40 kw warmhaus Enerwa és EnerwaPlus fali kombi kazánok szélessége mindössze 288 mm, így szűk helyen is egyszerűen felszerelhetők. 2 Minden egy helyen intelligens digitális kijelző nyomógombokkal Általános jellemzők» Megfelel az ErP irányelv (2009/125 / CE) követelményeinek» 108,4%-os hatásfok, rozsdamentes acél hőcserélővel» EU környezetvédelmi előírásoknak megfelelő kombi kazán» 3 teljesítmény: 24/31, 28/35 és 33/40 kw» 3 különböző teljesítmény: Jelentős használati melegvíz kapacitás» 3 collos LCD kijelző (Enerwa Plus)» ± 1 fokos érzékenység» 10 mm vastag szigetelés» Rozsdamentes acél HMV hőcserélő» Gáztípushoz illeszthető rendszer» Jelentős megtakarítás 1:10 modulációval 24/31 kw teljesítményfelvétellel» Elektronikusan vezérelt szivattyú (7,5 m vízoszlop emelőmagasság) nagyobb teljesítmény, halkabb üzem» LPG gázzal és földgázzal egyaránt működtethető» Biztonságos alacsony nyomás» utomatikus hibaelhárítás» lacsony kibocsátás» Kettős NTC szenzoros rendszer z EnerwaPlus kezelő panel jellemzői» 3 collos LCD kijelző számokkal és jelölésekkel, narancsszínű háttérrel, 6 nyomógombbal ellátott kezelőpanel: MODE, RESET, CH és DHW; digitális nyomógombokkal egyszerűen beállítható használati melegvíz és fűtővíz hőmérséklet» Használati melegvíz és fűtővíz hőmérsékletének megjelenítése a kijelzőn» Lángszabályozás kijelzése» ±1 C fokos érzékenység» Digitális nyomásmérő, mért nyomás kijelzése» utomatikus diagnosztikai kód és hibaazonosító rendszer» Különböző üzemi paraméterek EnerwaPlus 24/31 EnerwaPlus 28/35 EnerwaPlus 33/40

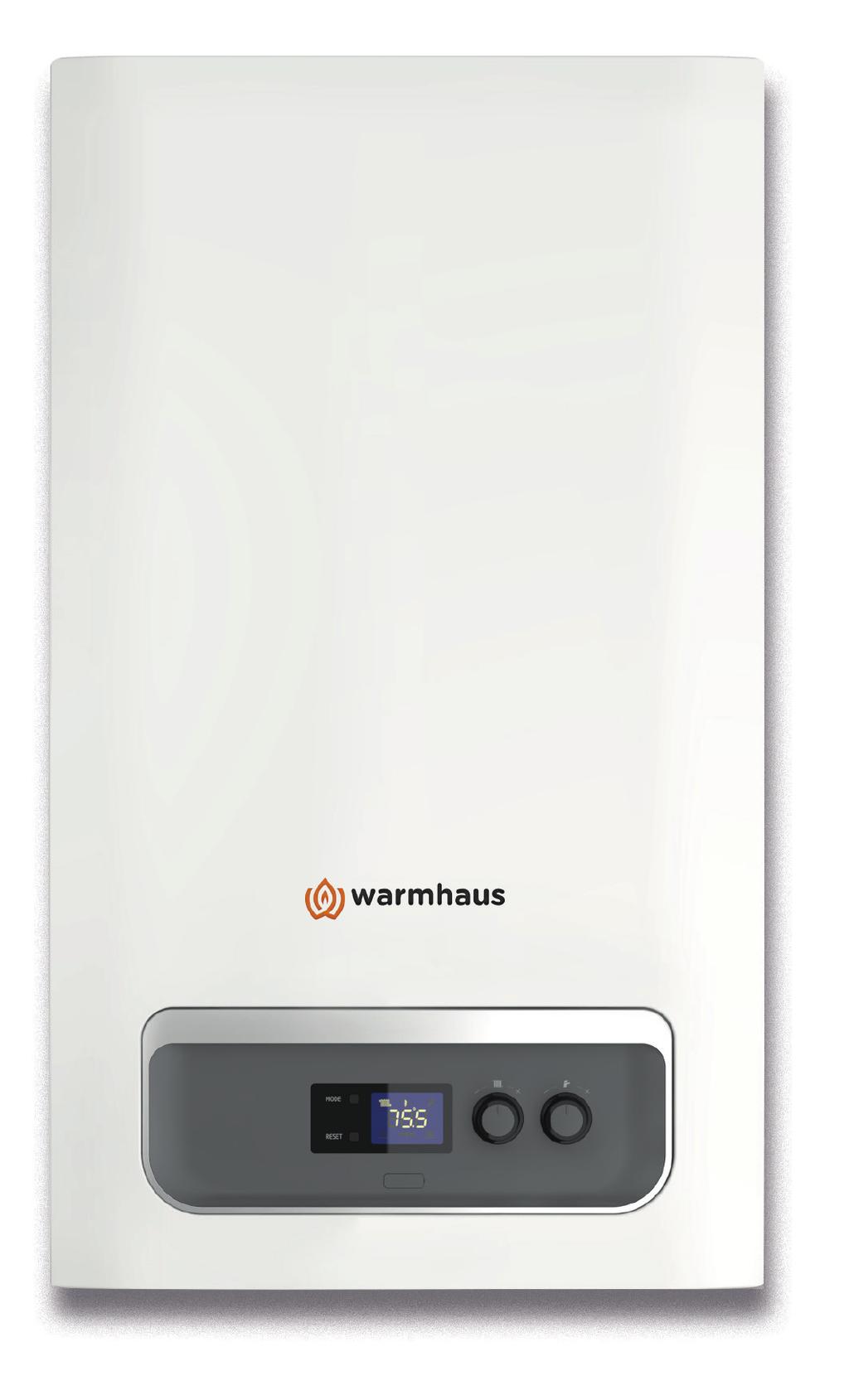

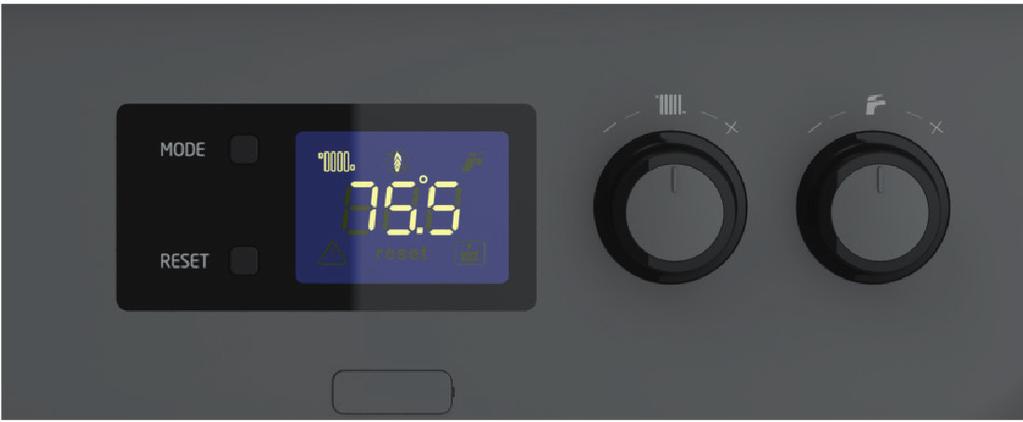

3 kombi kazánok Kondenzációs-ErP Premix rendszerű kazánok 24/31-28/35-33/40 kw Könnyen használható LCD forgató-, és nyomógombokkal z Enerwa kezelő panel jellemzői» 2 collos LCD kezelőpanel sötétkék kijelző fehér feliratozással» MODE és RESET gombok» Egyszerű analóg forgókapcsolók a HMV és fűtés beállításához» Lángszabályozás kijelzése» ±1 C fokos érzékenység» utomatikus diagnosztikai kód és hibaazonosító rendszer» Különböző üzemi paraméterek Általános jellemzők» Megfelel az ErP irányelv (2009/125 / CE) elvárásainak» 108,4%-os hatásfok, rozsdamentes acél hőcserélővel» EU környezetvédelmi előírásoknak megfelelő kombi kazán» 3 teljesítményfokozat: 24/31, 28/35 és 33/40 kw» Jelentős használati melegvíz kapacitás» 2 collos LCD kijelző (Enerwa)» ± 1 C fokos érzékenység» 10 mm vastag szigetelés» Rozsdamentes acél HMV hőcserélő» Gáztípushoz illeszthető rendszer» Jelentős megtakarítás 1:10 modulációval, 24/31 kw teljesítményfelvétellel» Elektronikusan vezérelt szivattyú (7,5 m vízoszlop emelőmagasság), nagyobb teljesítmény, halkabb üzem» LPG gázzal és földgázzal egyaránt működtethető» Biztonságos alacsony nyomás» utomatikus hibelhárítás» lacsony kibocsátás» Kettős NTC szenzoros rendszer» Heti szinten állítható digitális szobai termosztát (opció)» Külső hőmérséklet érzékelő (opció) Enerwa 24/31 Enerwa 28/35 Enerwa 33/40 3

4

5 kombi kazánok kombi kazánok

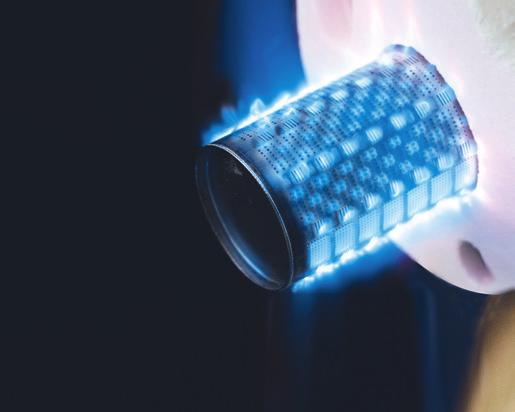

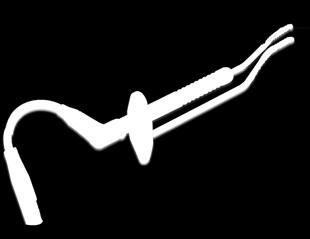

6 NEW kw DHW flow rate 12.8 lt/minute ll technical variations are determined by comparing 24 kw combi boilers az Enerwa és EnerwaPlus jellemzői 24 kw 3 kw Gázáramlás adaptív vezérlése z adaptív gázvezérlő rendszer az ionizációs jel és a gázszelep egyidejű szabályozását teszi lehetővé. Compatible with LPG and NTURL GS Kisebb fogyasztás z új moderált elektronikus kártya akár 1:10 fűtési arányt tesz lehetővé az elektronikus gázszelep és az új modulált ventilátor révén (24/31; 28/35; 33/40 kw). Folyamatos hatékonyság z új önbeállító rendszer és az elektronikus gázszelep beállítja az égető jel pontos időzítését, így biztosítja a leghatékonyabb levegő / gáz kombinációt. SILENT LPG vagy földgáz warmhaus kazánok földgázzal és LPG gázzal is hatékonyan üzemelnek. Gazdaságos Rendkívül alacsony energia energia fogyasztás (legfeljebb: 82 W). Kis méret Kompakt méretének köszönhetően akár szűk helyen is elfér. Szé. : 420 mm Hossz. : 725 mm Mé. : 288 mm Halk üzem 10 mm vastag szigetelő borításnak köszönhetően a warmhaus gázkazánok halk üzeműek és hőszigeteltek. 6

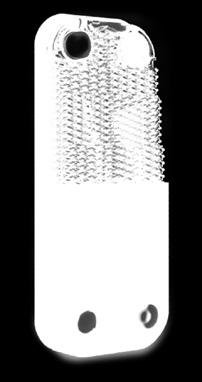

7 kombi kazánok 3 collos intelligens LCD kijelző datok részletes megjelenítése z LCD kijelző megjeleníti a fűtővíz és a használati melegvíz hőmérsékletét, a rendszer nyomását ésa láng üzemmódjait. Folyamatos melegvízkeringetés szimmetrikus hőcserélő rendszer z újonnan kifejlesztett hőcserélő rendszer kiszélesített vízvezető csatornákkal és egyedi kialakítású lemezekkel nagy átfolyást tesz lehetővé. Jelentős használati melegvíz kapacitás Magas HMV teljesítmény (31 kw, 35 kw, 38,8 kw) bőséges meleg vízzel. ΔT = 30 C 14,8 l/min (24/31) 16,8 l/min (28/35) 19,0 l/min (33/40) lacsony nyomás Megfelelő működés még rendkívül alacsony nyomás esetén is. (mindössze 0,15 bar = 1,5 l/perc.) Hatékony keringető rendszer frekvencia váltóval Nagy hatékonyságú szivattyú, 7,5 mss szivattyúnyomással. Melegvíz szinte azonnal z előmelegítő rendszer segítségével, a gázkazán a vizet állandóan melegen tartja, hogy bármikor rendelkezésre álljon. Légköri nyomás érzékelése kazán tengerszint feletti magasságának beállításával maximális hatékonyság érhető el. Kiváló kialakítás 8 literes tágulási tartály z új, korszerű tágulási tartály liter űrtartalmú fűtési rendszer ellátására elegendő. 7

8

9 kombi kazánok

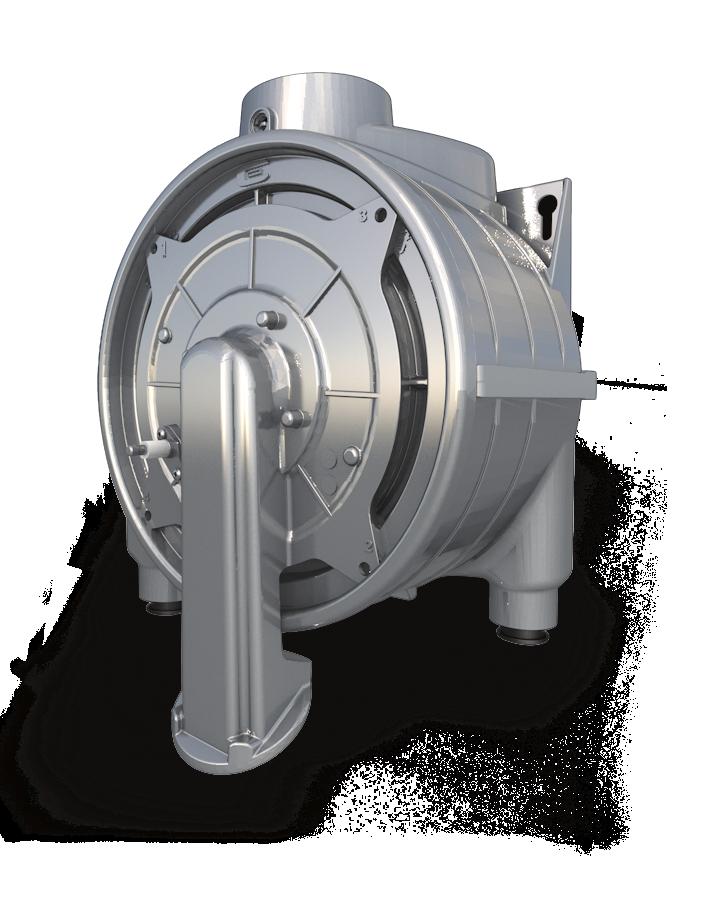

10 z Enerwa / EnerwaPlus intelligens processzor jellemzői új kialakítás ÚJ-GENERÁCIÓS ROZSDMENTES CÉL Kondenzációs hőcserélő Egy-csöves Ferrites rozsdamentes acél (EN / isi 441) Párhuzamos hidraulika körök nélkül hidraulikus rendszer nem tartalmaz keményforrasztásokat és csőelágazásokat hidraulikus rendszer szivárgása szinte kizárt Külső hőmérséklet érzékelő z okos és pontos hőmérséklet-beállításoknak köszönhetően a warmhaus kombi kazán érzékeli a kültéri hőmérséklet változásait és ennek megfelelően automatikusan végzi el a belső hőmérséklet beállítását. z automatikus diagnosztikai rendszer révén a warmhaus kazánok megjelenítik a hibakódokat és a hivatalos műszaki szolgálathoz csatlakozva egyszerűen hárítják el a hibát. termosztatikus időzárral a fűtés időtartama 0 10 perc között állítható. Szabályzott teljesítménycsúcsok warmhaus kazán idő alapján oszlatja el a hőteljesítményt (0-13 perc), és csökkenti a gázfogyasztást, míg növeli a hatékonyságot. tengerszint feletti magasság beállítással hatékonyabb égés érhető el. B&P hőmérséklet-szabályozó termosztáttal heti szintű programot állíthat be a szobai termosztáton keresztül (opció). warmhaus gázkazánok teljes mértékben kompatibilisek a napkollektoros rendszerekkel. z elektronikus processzor kártya lehetővé teszi a meglévő napkollektor rendszer csatlakoztatását a rendszerhez a melegvíz bemeneten keresztül. warmhaus kombi kazánok padlófűtés rendszerekhez is illeszthetők. rendszer megelőzi a padlófűtés rendszer túlmelegedését és ezáltal védi a kazánt. 10

11 Warmhaus ErP-Energiával kapcsolatos termékek kombi kazánok Könnyen értelmezhető ErP címke INNOVTÍV ÉS KÖRNYEZETBRÁT z innovatív és környezetbarát szemléletnek köszönhetően a warmhaus kombi kazánok kevesebb energiát fogyasztanak és a legújabb technológiát alkalmazzák. Enerwa 24 EnerwaPlus 24 XL XL ErP irányelv (2009/125/CE) ++ + B C D E F G B C D E F G ++ + B C D E F G B C D E F G z ErP az energiával kapcsolatos termékek (Energy-related Products) rövidítése, amely magában foglal minden energiafelhasználással üzemelő berendezést. z irányelv értelmében, az Európai Unió területén szeptember 26. után értékesített minden terméknek tartalmaznia kell az ErP címkét, amely jelzi, hogy az adott termék korszerű technológiát alkalmaz, és alacsonyabb fogyasztással bír. fűtési rendszerekben, minden légkondicionáló-, és hűtőrendszerben kötelező az energiával kapcsolatos irányelv szerinti szivattyúk és ventilátorok használata (2015. augusztus 1. napjától kezdődően). z ErP irányelv fő célkitűzései 2020-ig; 52 db 24 kw / db 24 kw / CO2 kibocsátás 20%-os csökkentése felhasználói energia-megtakarítás 20%-os növelése, - minden energiával kapcsolatos termék hatékonyságának 20%-os növelése. Enerwa 33 Enerwa Plus 33 z Európai Unióban bevezetett új ökocímke jelzi a vásárló számára, hogy az adott termék az ErP irányelv alapján készült. z irányelv értelmében az ökocímkének tartalmaznia kell az adott készülék energiafogyasztását, üzemi hangerejét decibelben (db), valamint a termék minden egyéb teljesítményre vonatkozó adatát a megfelelő fokozatok alapján

12 kombi kazánok

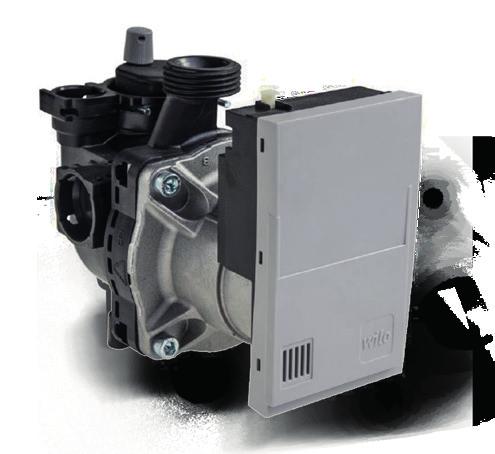

13 kombi kazánok Méretek Műszaki adatok Csatlakozások K F G H B C D E 420 J I KEY B C D E F G H I J K : Központi fűtés előremenő : Használati melegvíz : Gázcsatlakozás : HMV csatlakozás : Központi fűtés visszatérő : Feltöltő csap : Nyomásmérő : Nyomásmentesítő szelep : Vízleeresztő nyílás : Kondenzvíz elvezető : villamos csatlakozás SZIVTTYÚ-NYOMÁS grafikonja Külső vezérlés - PWM /5 PWM1 4210/15 PWM1 3730/25 PWM1 Wilo-Yonos PR KSL 15/7.0 n=1/min/%pwm 1 P/kPa /35 PWM1 2750/45 PWM1 2260/55 PWM1 1770/65 PWM1 1290/75 PWM1 800/85 PWM ,40,8 1,21,6 2,02,

14 MŰSZKI DTOK EGYSÉG Warmhaus Enerwa-ErP 24/31 & EnerwaPlus-ErP 24/31 Enerwa-ErP 28/35 & EnerwaPlus-ErP 28/35 Enerwa-ErP 33/40 & EnerwaPlus-ErP 33/40 CE tanúsítvány: CE-1015CR0544 :16 CE-1015CS0553 :17 CE-1015CS0565 :17 Gázkör Gáz típusa G20 G25 G31 G20 G25 G31 G20 G25 G31 Gáznyomás mbar Maximális gázfogyasztás m³/h 2,38* 2,85 0,92 3,05* 3,47 1,18 3,402 4,127 1,302 Minimális gázfogyasztás m³/h 0,37* 0,43 0,11 0,397* 0,456 0,144 0,434 0,524 0,168 **(G20 földgáz) Hőterhelés (Hu=10,56 kwh/m³)³) Premix rendszer Gáz-adaptív Gáz-adaptív Gáz-adaptív Modulációs tartomány 1:10 1:10 1:10 Hőcserélő anyaga Rozsdamentes acél Rozsdamentes acél Rozsdamentes acél Hatásfok G20 G25 G31 G20 G25 G31 G20 G25 G31 (80/60 C hatásfok maximális hőleadásnál % 98,03 97,84 97,76 97,88 98,15 98,59 98,00 98,23 98,04 (50/30 C hatásfok maximális hőleadásnál % ,34 103, ,26 104,67 105,4 105,53 105,43 Hatásfok 30%-os terhelésen 36/30 C % 108,29 108,38 108,29 107,54 107,83 107,36 107,2 107,06 106,98 Szezonális tér kifűtés energiahatékonysága (égéshő (GCV) alapú) % 91 (Class ) 91 (Class ) 91 (Class ) Fűtőtest kör G20 G25 G31 G20 G25 G31 G20 G25 G31 Maximális hőbemenet Qn kw 24,25 24,25 24,25 28, ,4 33,7 33,7 33,7 Minimális hőbemenet Qn kw 3,5 3,5 2,8 3,75 3,82 3,59 4,35 4,35 4,35 Maximális hőkimenet Pn (80/60 C) kw 23,7 23,7 23, ,01 33,02 33,02 33,02 Minimális hőkimenet Pn (80/60 C) kw 3 3 2,5 3,5 3,5 3,45 4,1 4,1 4,1 Maximális hőkimenet Pn (50/30 C) kw ,63 35,5 35,5 35,5 Minimális hőkimenet Pn (50/30 C) kw 3,6 3,6 2,9 3,90 3,90 3,59 4,60 4,60 4,60 Hőmérséklet választási tartománya (min max), magas hőmérséklet C Hőmérséklet választási tartománya (min max), alacsony hőmérséklet C Üzemi nyomás (maximum) bar Üzemi nyomás (minimum) bar 0,5 0,5 0,5 Tágulási tartály hasznos térfogata bar Szivattyú nyomás (1000l/h áramlási sebességnél) mh²o 5,5 5,5 5,5 Szivattyú nyomás (500 l/h áramlási sebességnél) mh²o 7,8 7,8 7,8 Szivattyú maximális áteresztőképessége l/h Szivattyú energihatékonysági index EEI 0,20 0,20 0,20 Használati melegvíz kör Maximális használati melegvíz bemenet kw ,8 Minimális használati melegvíz bemenet kw 3,5 3,75 4,35 Max. használati melegvíz áramlási sebesség 30 C) l/min. 14,8 16,80 19,00 Max. használati melegvíz áramlási sebesség (a használati melegvíz funkció aktiválásához) l/min. 1,5 1,5 1,5 Maximális víznyomás bar Minimális víznyomás bar 0,5 0,5 0,5 Hőméréskéklet szabályzási tartománya C Elektromos áramkör Elektromos tápellátás V C 50 Hz 230 V +%10; -% V +%10; -% V +%10; -%15 Áramfogyasztás (Max./min.) Watt 95 / / / 65 Érintésvédellmi osztály IP IPX5D IPX5D IPX5D Égéstermék gázkör G20 G25 G31 G20 G25 G31 G20 G25 G31 Füstgáz hőmérséklete (Qn) C (80/60 C) Égéstermék hőmérséklete (Min. / Max.) C 69,3/70,5 64,6/70,2 59,9/69,7 60,8/66,1 55,1/64,6 57,6/65,0 56,8/62,3 56,9/62,2 58,2/67,4 (50/30 C) Égéstermék hőmérséklete (Min. / Max.) C 48,5/50,5 47,7/49,4 47,0/50,5 44,5/44,5 44,0/44,1 43,4/44,9 46,8/44,2 46,7/44,5 48,7/48,9 Maximális égéstermék hőmérséklet [Maximális használati melegvíz üzemmód] C NOx Osztály Nox súlyozott érték (GCV) mg/kwh Füstgáz áramlási sebesség (60/80 C - Qn) Névleges/Minimum g/s 10,32 / 1,6 10,78 / 1,62 9,91 / 1,18 13,23 / 1,72 13,13 / 1,73 12,71 / 1,62 14,76 / 1,88 15,54 / 1,97 14,03 / 1,81 Füstgáz áramlási sebesség (60/80 C - Qn) [Maximális használati melegvíz üzemmód] g/s 14,01 14,04 12,71 15,53 15,82 14,65 18,36 18,54 16,65 Általános Méretek (Ma x Sz x Mé) mm 725 x 420 x x 420 x x 420 x 288 Hidraulikus csoport anyag Brass Brass Brass Nettő tömeg kg 32,5 33,7 34,5 Tömeg (csomagolással) kg 34,7 35,9 36,7 Típus C 13, C 33, C53,C63, C83 C 13, C 33, C53, C63, C83 C 13, C 33, C53, C63, C83 Kategória I2H (G20=20 mbar), I3P (G31=37 mbar) I2H (G20=20 mbar), I3P (G31=37 mbar) I2H (G20=20 mbar), I3P (G31=37 mbar) 14

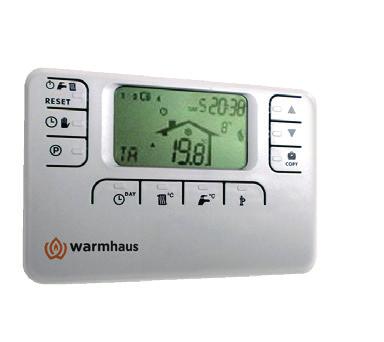

15 kombi kazánok Külön rendelhető távvezérlők Vezetékes távvezérlők Vezeték nélküli távvezérlők Külső hőmérséklet érzékelő T1 E20 RC07 RC08 KIT RFRC03 Kombi kazánok távvezérlői szobai termosztáttal Modell RC07 RC08 KIT RFRC03 External Sensor külső érzékelő Modell száma Csatlakozás típusa Heti-szinten programozható Vezérlés típusa WT-07 vezetékes Modulált WT-08 vezetékes Modulált WT-03 WDHS-01 vezeték nélküli Modulált P P P Modulált Modulation according to outdoor air temperature Külső hőmérséklet szerint modulált Jellemzők (alap modell) négygombos, kisméretű kijelzővel (közép-kategóriás modell) 10 nyomógomb, széles kijelző (közép-kategóriás modell) 10 nyomógomb, széles kijelző Kombi kazáncsatlakozással automatikus üzem, csere paraméterre 15

16 kombi kazánok 24/31-28/35-33/40 kw Premix Rendszerű Kondenzációs- ErP kombi gázkazánok Enerwa / EnerwaPlus
