1 Prémium kategóriás szerelvények + rendszerek a jobb energiahatékonyságért... Termékismertető Regucor WHS energiatároló-központ Kitüntetések:

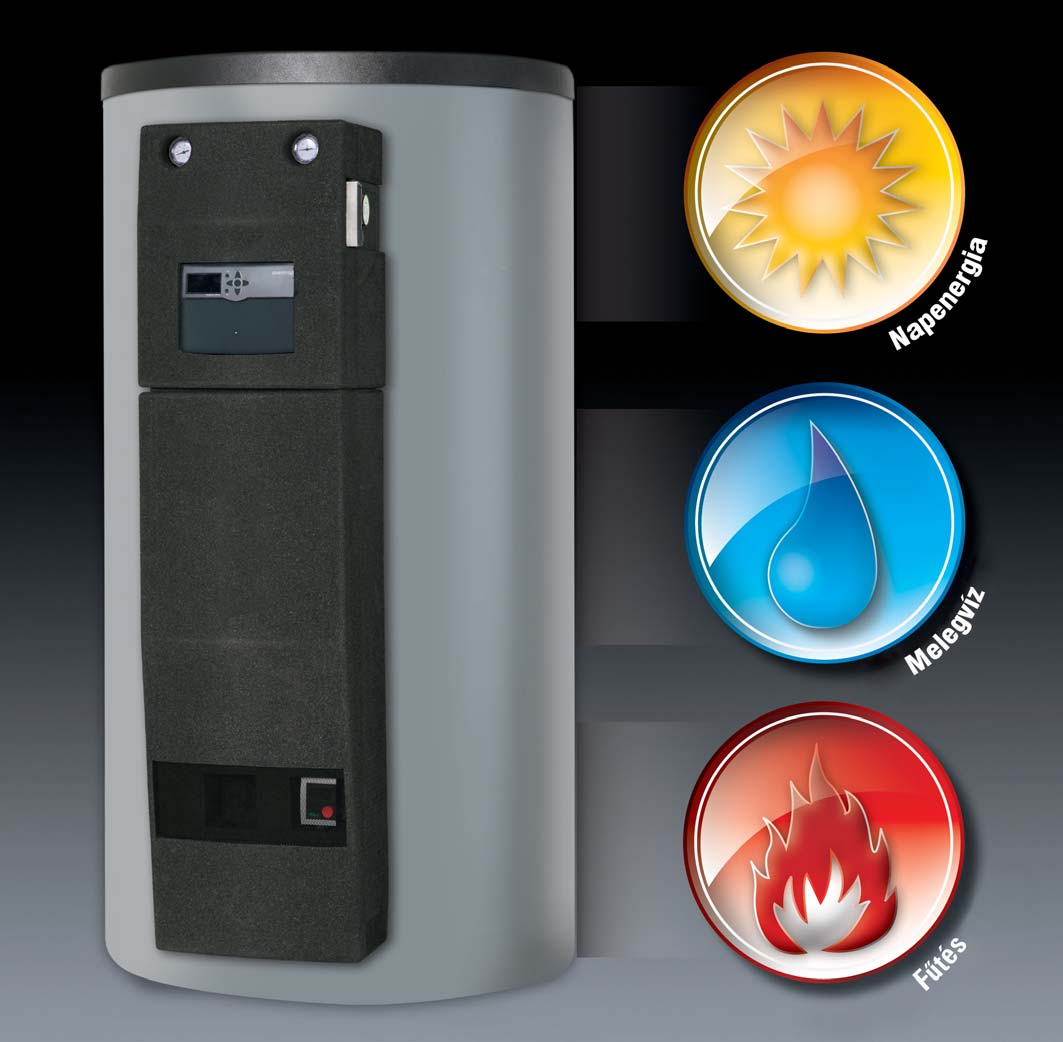

2 Regucor WHS energiatároló-központ 1 A megújuló energiát hasznosító fűtőberendezések sok részegységből épülnek fel, amiket gyakran egyenként installálnak és emiatt ezeket egymással össze kell hangolni. Ezt a feladatot az Oventrop a Regucor WHS energiatároló központ alkalmazásával oldja meg. Ez egy hatékonyan rétegződő fűtővíz-tárolóból és az ehhez hidraulikailag illesztett szerelvényekből áll. Egy beépített rendszerszabályozó a hőáramlási folyamatok felügyeletén keresztül biztosítja valamennyi szerelvény és a tároló működésének összhangját. A Regucor WHS alkalmazása következtében a szerelési időráfordítás és a helyigény a minimálisra csökken. A tárolóra különféle hőtermelő berendezések köthetők rá. Az Oventrop Regucor WHS energiatároló központ az alábbiakat tartalmazza: szolár fogadó blokk használati melegvíz előállítás fűtőkörök csatlakoztatása hőtárolás hőtermelők csatlakoztatása (pl. kazán, hőszivattyú, stb.) Kivitelek: 800 l (-4 személy) Term.szám: l (4-8 személy) Term.szám: Előnyös tulajdonságok: nagy energiahatékonyság a tároló hővel való töltésekor és ürítésekor alacsony szerelési és csövezési ráfor - dítás a belül kialakított csövezésnek köszönhetően, gyárilag előszerelt szerelvénycsoportok és a ház épületgépészeti rendszerei egyetlen síkban csatlakoznak a tárolóhoz. komplett, az EnEV előírásainak megfelelően hőszigetelt szerelvénycsoportok különösen alkalmas meglévő és újépítésű családi- és ikerházakhoz a rendszer-hőmérsékletek kijelzése jól látható a fűtőkörök csoportjaihoz és a szolárblokkhoz nagyhatékonyságú szivattyú kerül beépítésre hidraulikailag egymáshoz illesztett összetevők a hőtároláshoz és a hőelvételhez megújulóenergiás berendezések összekapcsolásának megvalósítása (napenergia, szilárdtüzelés, stb.) mindhárom visszatérő (1. fűtőkör,. fűtőkör, HMV) rétegző módon kapcsolható a puffertárolóhoz, így stabil hőmérsékletrétegződés valósítható meg (fontos a HMV cirkulációs üzeménél!) a szerelvénycsoport csatlakoztatása a legalsó tárolótartományban történik,ezen keresztül a hőveszteség a legkisebb (legalacsonyabb hőmérsékletszint) A Regtronic RS-B rendszerszabályzó a Regucor -energiatároló központ valamennyi funkcióját szabályozza. A Regucor WHS különböző berendezésekhez történő csatlakoztatása további szabályozási funkciók ellátását teszi szükségessé. Itt a rendszerszabályozó szabad választási lehetőségeket biztosít (pl. szilárdtüzelésű kazán, utófűtési igény, cirkuláció, termikus fertőtlenítés, stb.) szabályozására: 1 szabad bemenet (pl hőmérsékletméréshez) 9 félvezetőrelé-kimenet (pl. meglévő hőtermelő csatlakoztatásához ) S-Bus a CS-BS adatgyűjtőhöz (energiahatékonyság vizualizálás és felügye let) való csatlakozáshoz SD kártyahely (pl. adatrögzítéshez) 1 Fűtés és HMV-készítésre szolgáló energiatároló központ elvi vázlata Regucor WHS energiatároló központ

3 Alkotóelemek / műszaki adatok 1 G 1 1 / x 48 bm érzékelő sorkapcsok hőmérő csatlakoztatáshoz (10x) Elektromos fűtőbetét G 1 1 x 100 bm az Oventrop Regucor WHS készüléke a következő alkotóelemekből épül fel, illetve a következő alkatrészekkel bővíthető: Szolár szerelési egység: Regusol L-130 DN 0, a következőkből: keringetőszivattyú: Wilo TEC 15/7 PWM átfolyásmérő: -14 l/min biztonsági szerelvénycsoport strangszereléshez, 6 bar Frissvíz szerelési egység: Regumaq XH DN 0, a következőkből: hidraulikailag szabályzott szerelvénycsoport hőcserélővel az átfolyós rendszerű, higiénikus HMV készítéshez max. melegvíz-teljesítmény: 10-5 l/min, a beállított HMV-hőmérséklettől és a rendelkezésre álló pufferhőmérséklettől függően G 3 4 lapostömítéses külsőmenetes csatlakozás keringetőszivattyú: Wilo RS 15/6, hőmérsékletszabályozó: C rozsdamentes acél hőcserélő, választhatóan réz- vagy nikkelforrasztással Kiegészítő készlet HMV-cirkulációhoz (termékszám: ). Fűtőkör szerelési egység Regumat M3-130 DN 0, az időjárásfüggő előremenő-hőmérsékletszabályozáshoz, az alábbi elemekből: G 1 lapostömítéses, külsőmenetes csatlakozás keringetőszivattyú: Wilo Stratos PICO 5/1-6 háromjáratú keverőszelep hajtóművel A termékszámú kiegészítő készlettel egy további kevert fűtőkör alakítható ki. Csatlakozó készletek lapostömítésű rozsdamentes acélcsövekből egy fűtőkör és egy frissvízállomás részére, termékszám: egy további fűtökörhöz, termékszám: Szoláris puffertároló: Levehető, 100 mm hőszigetelés és beépített hőmérséklet-rétegzőegység. A csatlakozások és rögzítési helyek a Regucor WHS tároló-szerelési egységekkel megegyezően. Nr. Műszaki adatok Egység Typ 800 Typ 1000 Csatlakozás A Csatlakozás mm B Csatlakozás mm C Csatlakozás mm D Elektr. fűtőbetét mm E Csatlakozás 8, 9, 10 mm F Teljes magasság mm G Átmérő (szigetelés nélkül) mm Max. döntési magasság (szigetelés nélkül) mm Tárolószigetelés vastagsága mm Megeng. üz. nyomás bar 3 3 Megeng. üz. nyomás bar (csőkígyó) Megengedett üzemi hőmérséklet C Megeng. üz.hőmérséklet (csőkígyó) C Szoláris fűtőcsőkígyó m Súly (hőszigeteléssel) kg kb. 166 kb Regucor WHS energiatároló központ szerelési egységekkel A Regucor WHS készülék méretei 3

4 Példák Regucor WHS -rendszerkialakításokra A Regucor WHS készülék a szolár energia hasznosítása mellett különböző, meglévő hőtermelőkkel is kombinálható. A tároló rendelkezik az optimális bekötéshez szükséges valamennyi csatlakozással. 1 Regucor WHS hagyományos hőtermelőkkel összekötve, mint pl. olaj- vagy gázkazánokkal, továbbá mikro kapcsoltenergiatermelő berendezésekkel. Az olaj- vagy gázkazánok bekötése a tartály felső tartományába történik. Ahhoz, hogy a szolár nyereség számára helyet biztosítsunk, a kazán visszatérő vezetékét a tartály alsó harmadába kell bekötni. Az utánfűtési igény kielégítését a Regtronic RS-B rendszerszabályozó szabályozza. Ezen keresztül két különböző fűtési rendszer aktiválható és kezelhető. Egy a tárolón belül elhelyezett hőmérsékletérzékelő segítségével meghatározható a tartály készenléti térfogata. Az egyéb hőtermelőkről történő utánfűtést a szabályozó lekapcsolja, ha a tároló éppen szolár energiával töltődik. Ezen keresztül növekszik a szolár energianyereség kihasználása és jelentős mennyiségű fosszilis energia takarítható meg. 1 Regucor WHS hőszivattyúval összekapcsolva. A tárolóban osztó- és keverőszelepen keresztül két hőmérsékleti zóna tölthető (előnykapcsolás). Az átkapcsolást a Regtronic RS-B típusú rendszerszabályozó végzi. Az utánfűtési igény kielégítését ebben az esetben is a Regtronic RS-B rendszerszabályozó végzi. Ezen keresztül két különböző fűtési rendszer aktiválható és kezelhető. A hőszivattyúról történő utánfűtést a szabályozó lekapcsolja, ha a tároló éppen szolár energiával töltődik. 4

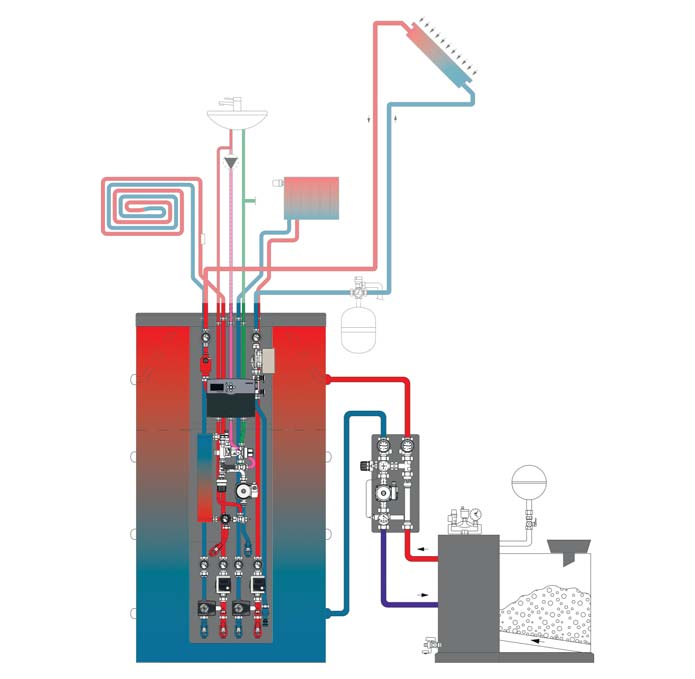

5 Példák Regucor WHS -rendszerkialakításokra 3 A Regucor WHS hagyományos hőtermelőkkel, mint pl. olaj- vagy gázkazánokkal, és egy vízteres kandallóval összekapcsolva. Olaj- és gázkazánok valamint vízteres kandalló kombinációjánál a visszatérő vezetékek elhelyezésére különösen ügyelni kell. Az utánfűtési igényt a Regtronic RS-B rendszerszabályozó kezeli. Ez a szabályozó működtetheti akár a fő hőtermelőt, akár a vízteres kandallót is. Egy, a tárolón belül elhelyezett hőmérsékletérzékelő segítségével meghatározható a tartály készenléti térfogata. A visszatérő hőmérséklet emeléséhez a Regumat RTA transzportblokkot alkalmazva a visszatérő hőmérséklet legalább 55 C, így az a harmatpont felett tartható. Ezáltal a kondenzátum- és kátránykiválás megakadályozható. Az utánfűtést a szabályozó lekapcsolja, ha a tároló éppen szolár energiával töltődik. Ezen keresztül növekszik a szolár energianyereség kihasználása,egyúttal jelentős mennyiségű fosszilis energia takarítható meg. 3 4 A Regucor WHS összekapcsolása szilárdtüzelésű (pellet- vagy hasábfa-)kazánnal. A fűtési visszatérő vezetéket a tároló legalsó csatlakozási pontjára kell kötni, ezzel a maximális tárolótérfogat kihasználhatóvá válik a szilárdtüzelésű kazán számára. Az utánfűtési igény kielégítését a Regtronic RS-B rendszerszabályozó szabályozza. Ezen keresztül két különböző fűtési rendszer aktiválható és kezelhető. A visszatérő hőmérséklet emeléséhez a Regumat RTA transzportblokkot alkalmazva a visszatérő hőmérséklet legalább 55 C, így az a harmatpont felett tartható. Ezáltal a kondenzátum- és kátránykiválás megakadályozható. Az utánfűtést a szabályozó lekapcsolja, ha a tároló éppen szolár energiával töltődik. 4 5

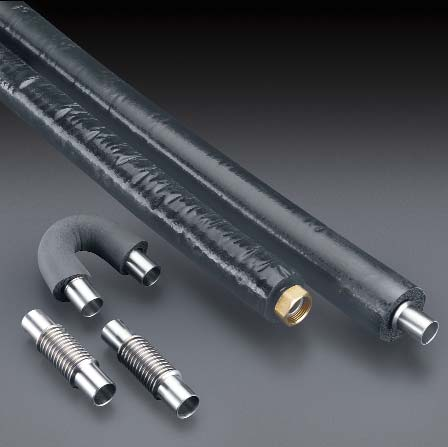

6 Szolárrendszerek a Regucor WHS energitárolóhoz történő csatlakoztatásra 1 A Regucor WHS az alábbi Oventrop szolártermékekkel egészíthető ki: 1 OKF-CK és OKF-CS síkkollektorok, amik a DIN EN 1975 előírásai szerint bevizsgáltak és SolarKeymark tanúsítással rendelkeznek. OKP-10/0 vákuumcsöves kollektorok, amik a DIN EN 1975 előírásai szerint bevizsgáltak és SolarKeymark tanúsítással rendelkeznek. 3 Speciális tágulási tartályok napkollektoros berendezések számára, 18, 5, 33, 50 és 80 literes térfogattal. Megengedett üzemi hőmérséklet: 70 C Max. üzemi nyomás: 10 bar A membránok a DIN T3 előírásai szerint bevizsgálva (engedélyezve a 97/3 EG nyomástartó edényekre vonatkozó irányelvek alapján). 4 A kollektorok csatlakoztatásához az Oventrop átfogó tartozékpalettát kínál (pl. rozsdamentes acél flexibilis cső a tetőátvezetésekhez, csatlakozóidomok, stb.). 5 A Regucor WHS kombinációs lehetőségei szolár rendszerekkel (tetőrögzítők, stb. külön kiválasztandók). 3 Termékszám OKP-0 Termékszám: OKF CK- Termékszám: OKF CS- Termékszám: Kollektorok száma OKP kollektorcsatlakozó készlet 4 csatlakozó készlet 100 mm (készlet = db) U-idom az előremenő és a visszatérő vezeték csatlakozatásához DN 0-as tetőátvezetés, G 1 -os hollandival OKF tetőn kivüli szerelőkészlet + tartozék Alapkészlet két kollektorhoz Bővítő készlet Szigetelés Szigetelés-készlet (készlet = x 0,5 m) Átmeneti idom DN 0, G 1 x G 1 (készlet = db) G 1 Ø 18 mm forraszvég ( db-ot tartalmaz a termékszámú készlet) Tágulási tartály l l Fagyálló folyadék 10 l l Regucor WHS 800 l (-4 személy) 1000 l (4-6 személy) További információk kazán- és szivattyúszerelvényekről, valamint napkollektoros rendszerekről az Árkatalógusban és a Tervezési Segédletben, továbbá az Interneten találhatók a 6-os és 7-es termékcsoportban. A műszaki változtatás joga fenntartva. Gyártó: OVENTROP GmbH & Co. KG Paul-Oventrop-Straße 1 D Olsberg Internet Képviselet: Oventrop Magyarország Kft Budapest, Táblás utca Telefon: (1) Telefax: (1) mail@oventrop.hu Internet:
