1 A flexibilis m û anyag osztórendszer szaniter és fûtés részére TECHNOLÓGIAI UTASÍTÁS Rendszergazda: 1

2 Tartalomjegyzék SBK 1000 fűtőköri osztó SBK 2000 fűtőköri osztó SBK 3000 fűtőköri osztó (folytatás a 9. oldalon) SBK Multizone 3000 SBK 3000 fűtőköri osztó: egyebek és átfolyási jelleggörbéi SBK Átfolyásmérő SBK Építőkészlet a 2000/3000 egycsöves osztóhoz SBK 4001 vízosztó SBK 4001 vízosztó - összeszerelési hibák SBK vízleeresztő csatorna SBK 5000 KST 1¼ univerzális osztó SBK 5000 KST 2 univerzális osztó SBK 5000 KST univerzális osztó összeszerelése SBK 5000 KST univerzális osztó - átfolyásmérő

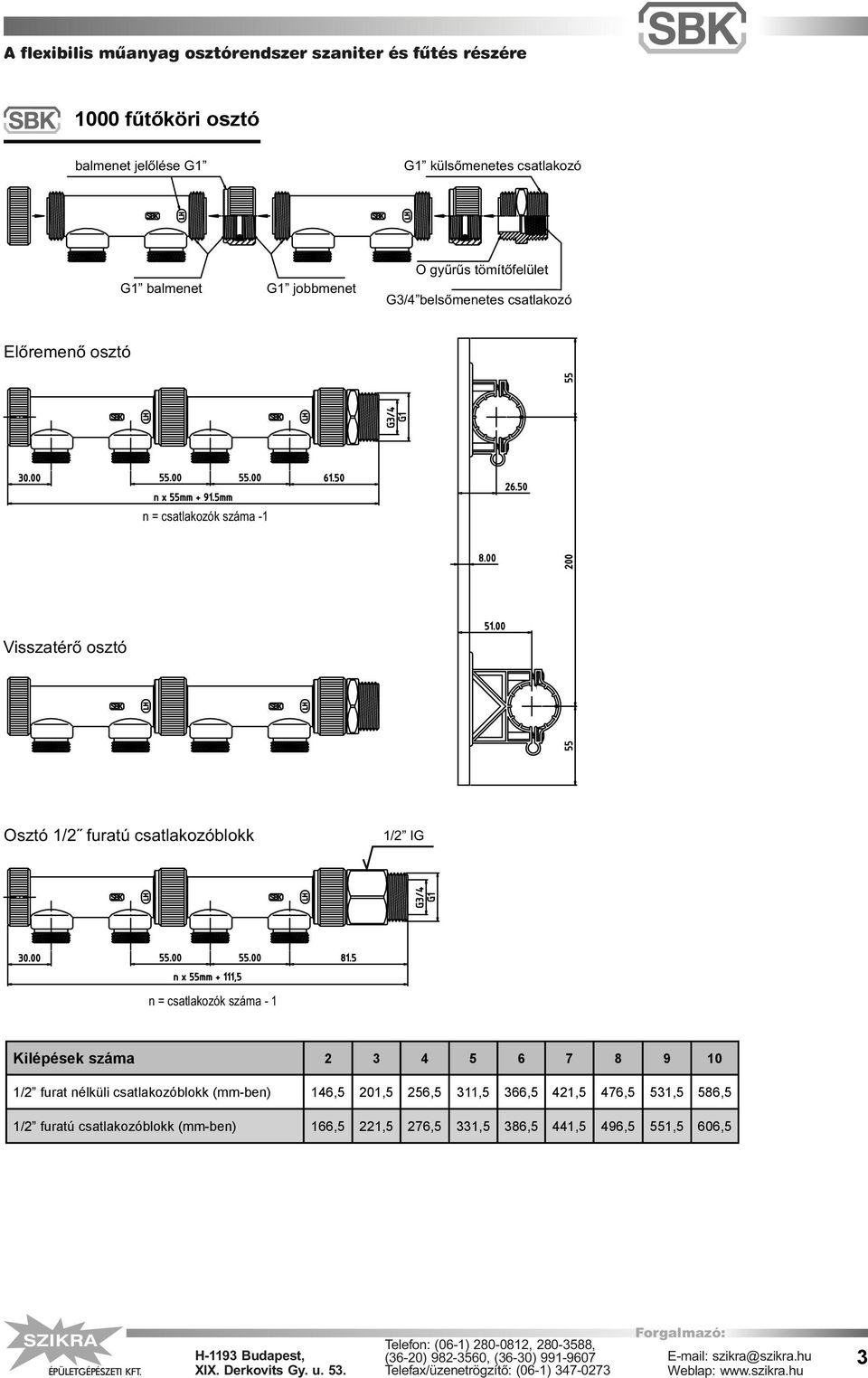

3 1000 fűtőköri osztó balmenet jelőlése G1 G1 külsőmenetes csatlakozó G1 balmenet G1 jobbmenet O gyűrűs tömítőfelület G3/4 belsőmenetes csatlakozó Előremenő osztó n = csatlakozók száma -1 Visszatérő osztó Osztó 1/2 furatú csatlakozóblokk 1/2 IG n = csatlakozók száma - 1 Kilépések száma /2 furat nélküli csatlakozóblokk (mm-ben) 146,5 201,5 256,5 311,5 366,5 421,5 476,5 531,5 586,5 1/2 furatú csatlakozóblokk (mm-ben) 166,5 221,5 276,5 331,5 386,5 441,5 496,5 551,5 606,5 3

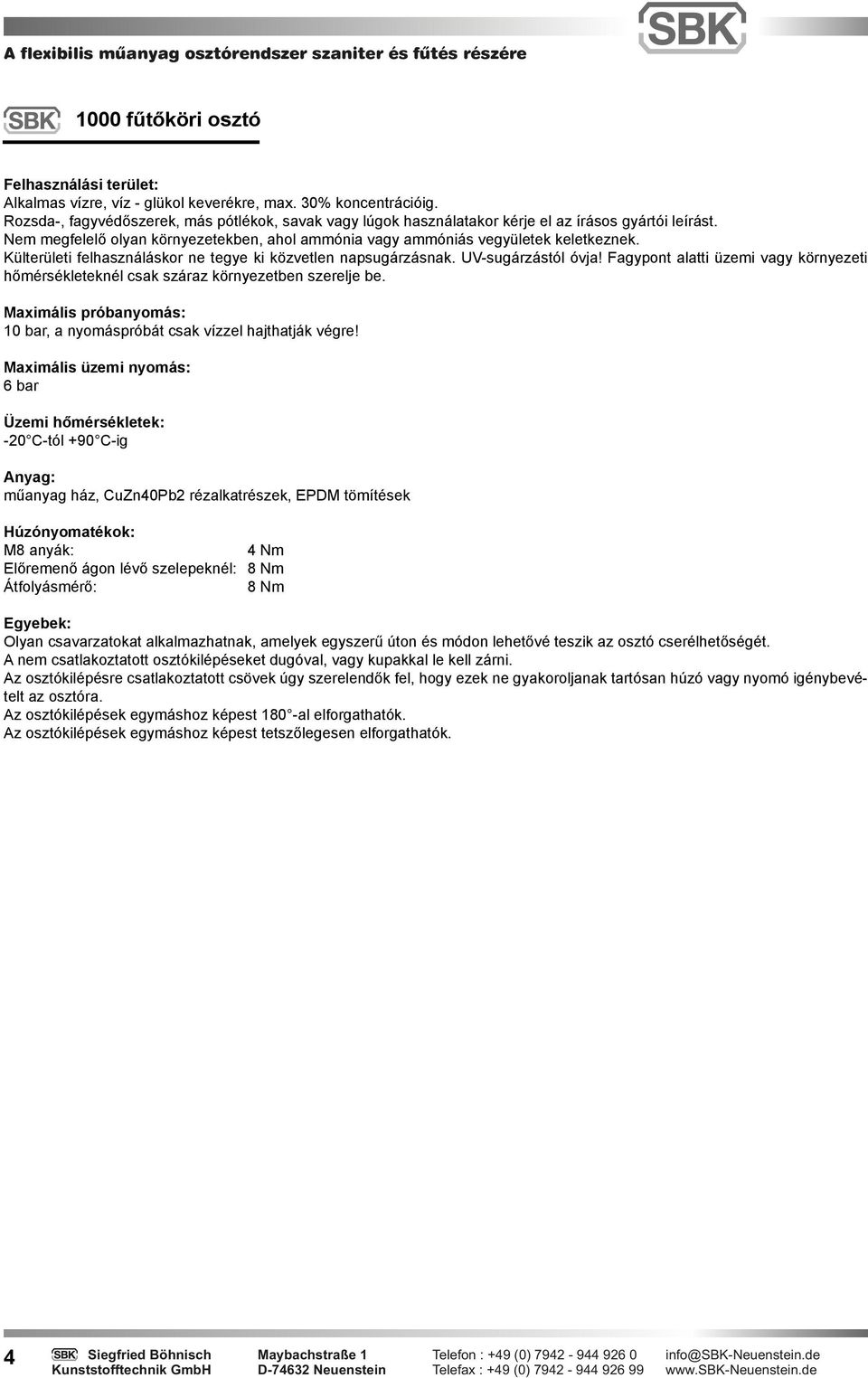

4 1000 fűtőköri osztó Felhasználási terület: Alkalmas vízre, víz - glükol keverékre, max. 30% koncentrációig. Rozsda-, fagyvédőszerek, más pótlékok, savak vagy lúgok használatakor kérje el az írásos gyártói leírást. Nem megfelelő olyan környezetekben, ahol ammónia vagy ammóniás vegyületek keletkeznek. Külterületi felhasználáskor ne tegye ki közvetlen napsugárzásnak. UV-sugárzástól óvja! Fagypont alatti üzemi vagy környezeti hőmérsékleteknél csak száraz környezetben szerelje be. Maximális próbanyomás: 10 bar, a nyomáspróbát csak vízzel hajthatják végre! Maximális üzemi nyomás: 6 bar Üzemi hőmérsékletek: -20 C-tól +90 C-ig Anyag: műanyag ház, CuZn40Pb2 rézalkatrészek, EPDM tömítések Húzónyomatékok: M8 anyák: 4 Nm Előremenő ágon lévő szelepeknél: 8 Nm Átfolyásmérő: 8 Nm Egyebek: Olyan csavarzatokat alkalmazhatnak, amelyek egyszerű úton és módon lehetővé teszik az osztó cserélhetőségét. A nem csatlakoztatott osztókilépéseket dugóval, vagy kupakkal le kell zárni. Az osztókilépésre csatlakoztatott csövek úgy szerelendők fel, hogy ezek ne gyakoroljanak tartósan húzó vagy nyomó igénybevételt az osztóra. Az osztókilépések egymáshoz képest 180 -al elforgathatók. Az osztókilépések egymáshoz képest tetszőlegesen elforgathatók. 4

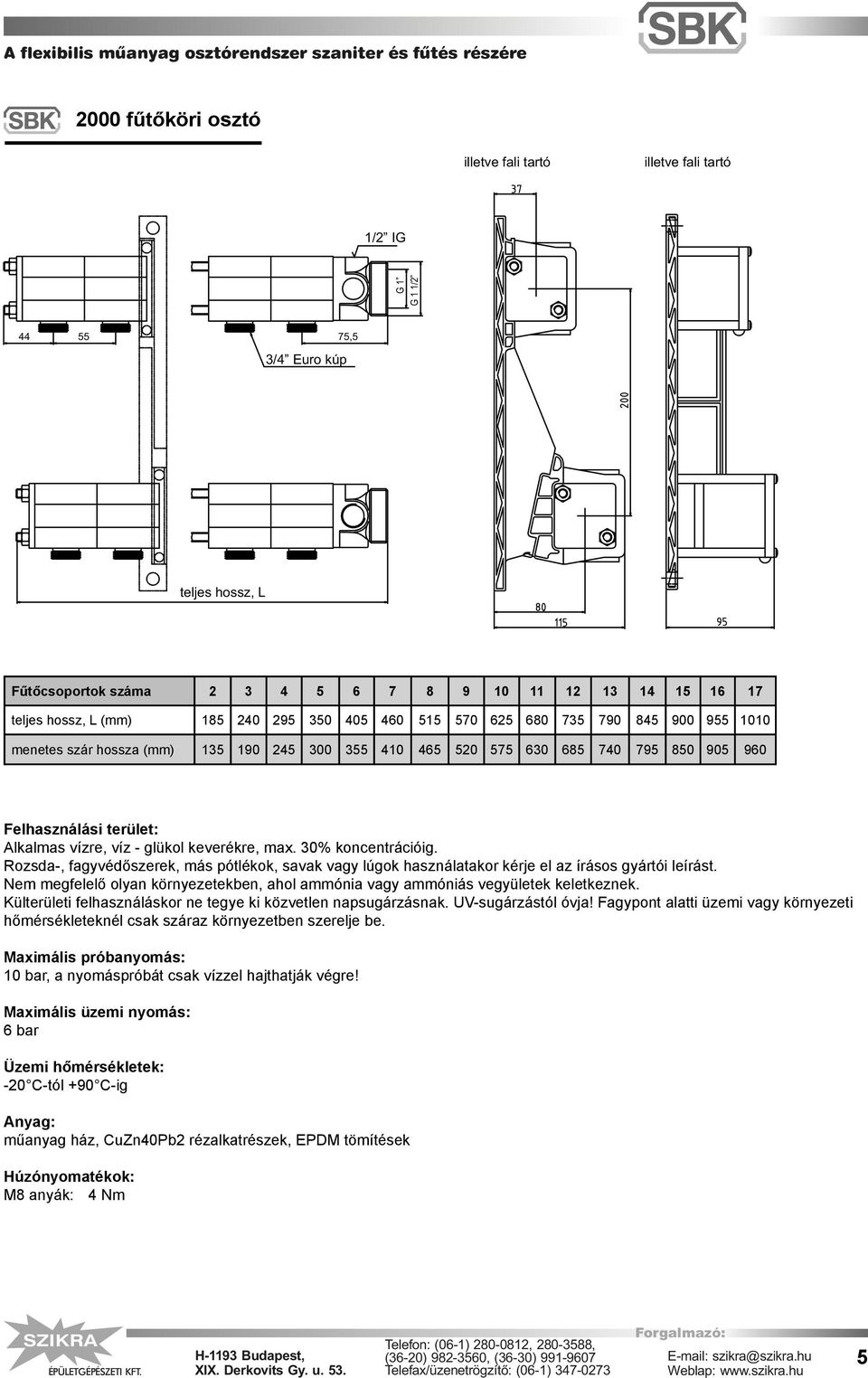

5 2000 fűtőköri osztó univerzális szekrény illetve fali tartó 95 mm-es szekrény illetve fali tartó 1/2 IG G1 G11/ /4 Euro kúp 75,5 teljes hossz, L Fűtőcsoportok száma teljes hossz, L (mm) menetes szár hossza (mm) Felhasználási terület: Alkalmas vízre, víz - glükol keverékre, max. 30% koncentrációig. Rozsda-, fagyvédőszerek, más pótlékok, savak vagy lúgok használatakor kérje el az írásos gyártói leírást. Nem megfelelő olyan környezetekben, ahol ammónia vagy ammóniás vegyületek keletkeznek. Külterületi felhasználáskor ne tegye ki közvetlen napsugárzásnak. UV-sugárzástól óvja! Fagypont alatti üzemi vagy környezeti hőmérsékleteknél csak száraz környezetben szerelje be. Maximális próbanyomás: 10 bar, a nyomáspróbát csak vízzel hajthatják végre! Maximális üzemi nyomás: 6 bar Üzemi hőmérsékletek: -20 C-tól +90 C-ig Anyag: műanyag ház, CuZn40Pb2 rézalkatrészek, EPDM tömítések Húzónyomatékok: M8 anyák: 4 Nm 5

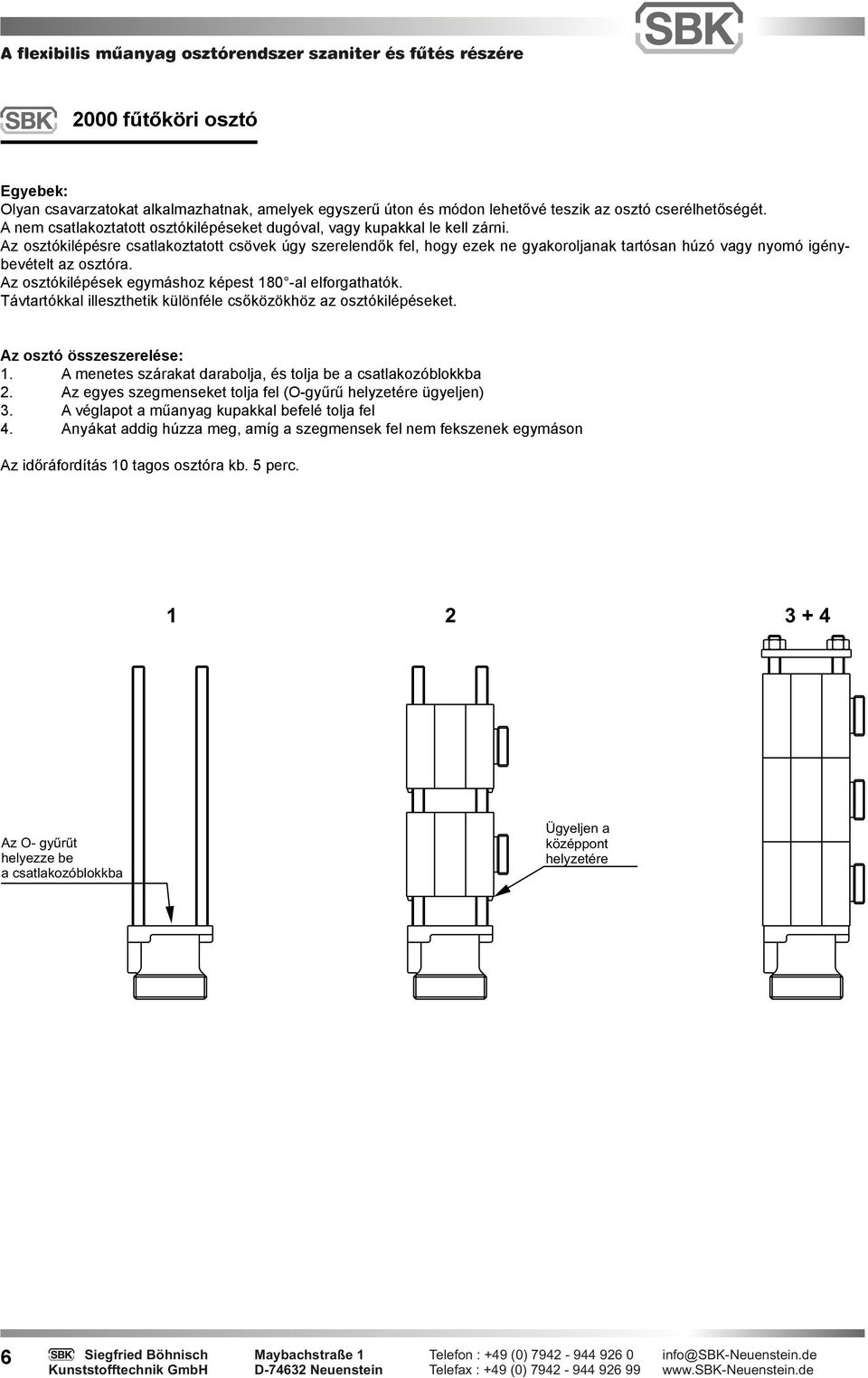

6 2000 fűtőköri osztó Egyebek: Olyan csavarzatokat alkalmazhatnak, amelyek egyszerű úton és módon lehetővé teszik az osztó cserélhetőségét. A nem csatlakoztatott osztókilépéseket dugóval, vagy kupakkal le kell zárni. Az osztókilépésre csatlakoztatott csövek úgy szerelendők fel, hogy ezek ne gyakoroljanak tartósan húzó vagy nyomó igénybevételt az osztóra. Az osztókilépések egymáshoz képest 180 -al elforgathatók. Távtartókkal illeszthetik különféle csőközökhöz az osztókilépéseket. Az osztó összeszerelése: 1. A menetes szárakat darabolja, és tolja be a csatlakozóblokkba 2. Az egyes szegmenseket tolja fel (O-gyűrű helyzetére ügyeljen) 3. A véglapot a műanyag kupakkal befelé tolja fel 4. Anyákat addig húzza meg, amíg a szegmensek fel nem fekszenek egymáson Az időráfordítás 10 tagos osztóra kb. 5 perc Az O- gyűrűt helyezze be a csatlakozóblokkba Ügyeljen a középpont helyzetére 6

7 3000 fűtőköri osztó Előremenő szelep kézi kereke univerzális szekrény illetve fali tartó 95 mm-es szekrény illetve fali tartó 4xG G1 G 1 1/ ,5 3/4 KM Euro-kúp átfolyásmérő fedőkupakja teljes hossz, L Fűtőcsoportok száma teljes hossz, L (mm) menetes szár hossza (mm) Felhasználási terület: Alkalmas vízre, víz - glükol keverékre, max. 30% koncentrációig. Rozsda-, fagyvédőszerek, más pótlékok, savak vagy lúgok használatakor kérje el az írásos gyártói leírást. Nem megfelelő olyan környezetekben, ahol ammónia vagy ammóniás vegyületek keletkeznek. Külterületi felhasználáskor ne tegye ki közvetlen napsugárzásnak. UV-sugárzástól óvja! Fagypont alatti üzemi vagy környezeti hőmérsékleteknél csak száraz környezetben szerelje be. Maximális próbanyomás: 10 bar, a nyomáspróbát csak vízzel hajthatják végre! Maximális üzemi nyomás: 6 bar Üzemi hőmérsékletek: -20 C-tól +90 C-ig Anyag: műanyag ház, CuZn40Pb2 rézalkatrészek, EPDM tömítések Húzónyomatékok: M8 anyák: 4 Nm Előremenő ágon lévő szelepeknél: 8 Nm Átfolyásmérő: 8 Nm Osztó összeszerelése: (lásd 8. oldalt) 7

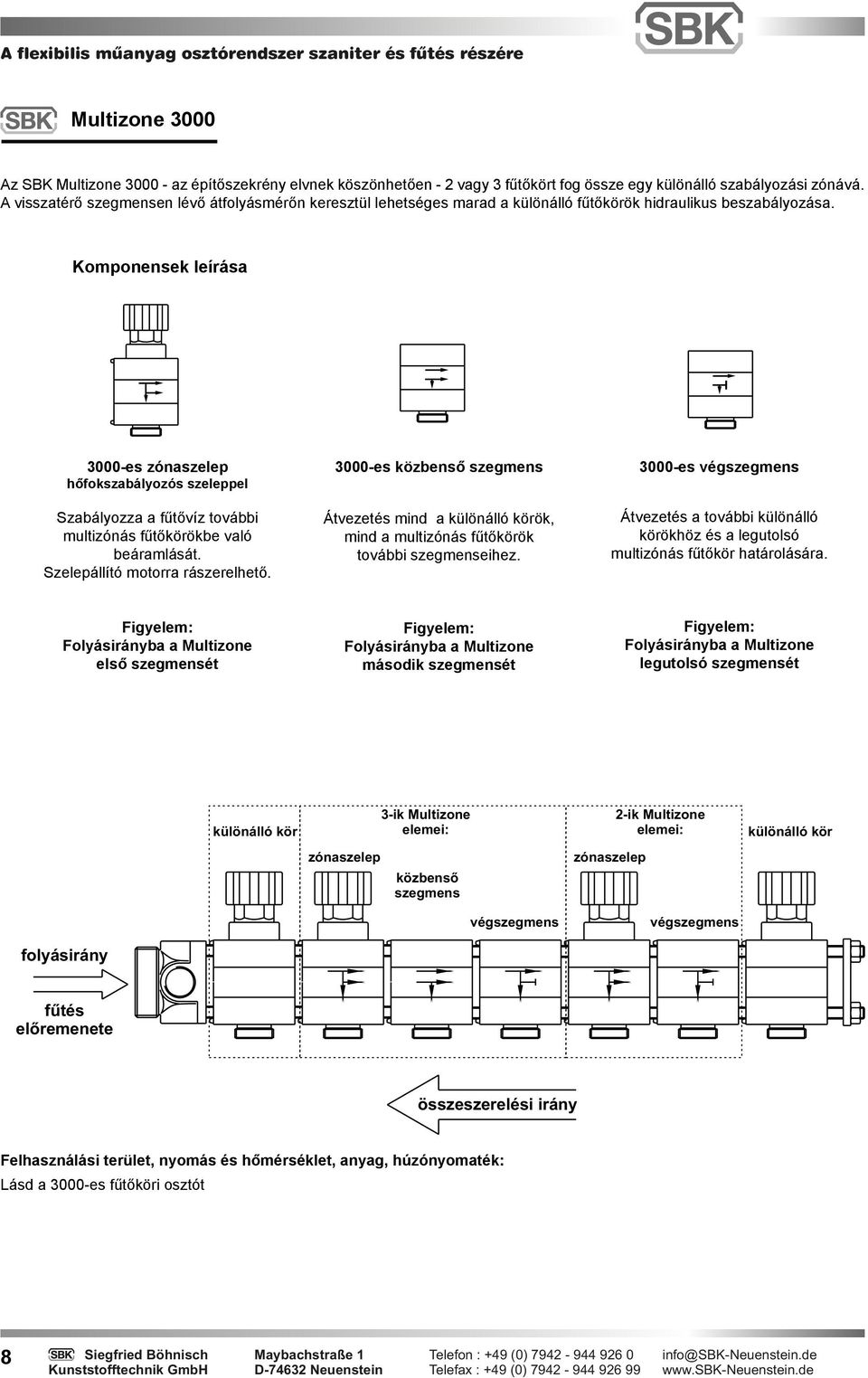

8 Multizone 3000 Az SBK Multizone az építőszekrény elvnek köszönhetően - 2 vagy 3 fűtőkört fog össze egy különálló szabályozási zónává. A visszatérő szegmensen lévő átfolyásmérőn keresztül lehetséges marad a különálló fűtőkörök hidraulikus beszabályozása. Komponensek leírása 3000-es zónaszelep hőfokszabályozós szeleppel Szabályozza a fűtővíz további multizónás fűtőkörökbe való beáramlását. Szelepállító motorra rászerelhető es közbenső szegmens Átvezetés mind a különálló körök, mind a multizónás fűtőkörök további szegmenseihez es végszegmens Átvezetés a további különálló körökhöz és a legutolsó multizónás fűtőkör határolására. Figyelem: Folyásirányba a Multizone első szegmensét Figyelem: Folyásirányba a Multizone második szegmensét Figyelem: Folyásirányba a Multizone legutolsó szegmensét különálló kör 3-ik Multizone elemei: 2-ik Multizone elemei: különálló kör zónaszelep közbenső szegmens zónaszelep végszegmens végszegmens folyásirány fűtés előremenete összeszerelési irány Felhasználási terület, nyomás és hőmérséklet, anyag, húzónyomaték: Lásd a 3000-es fűtőköri osztót 8

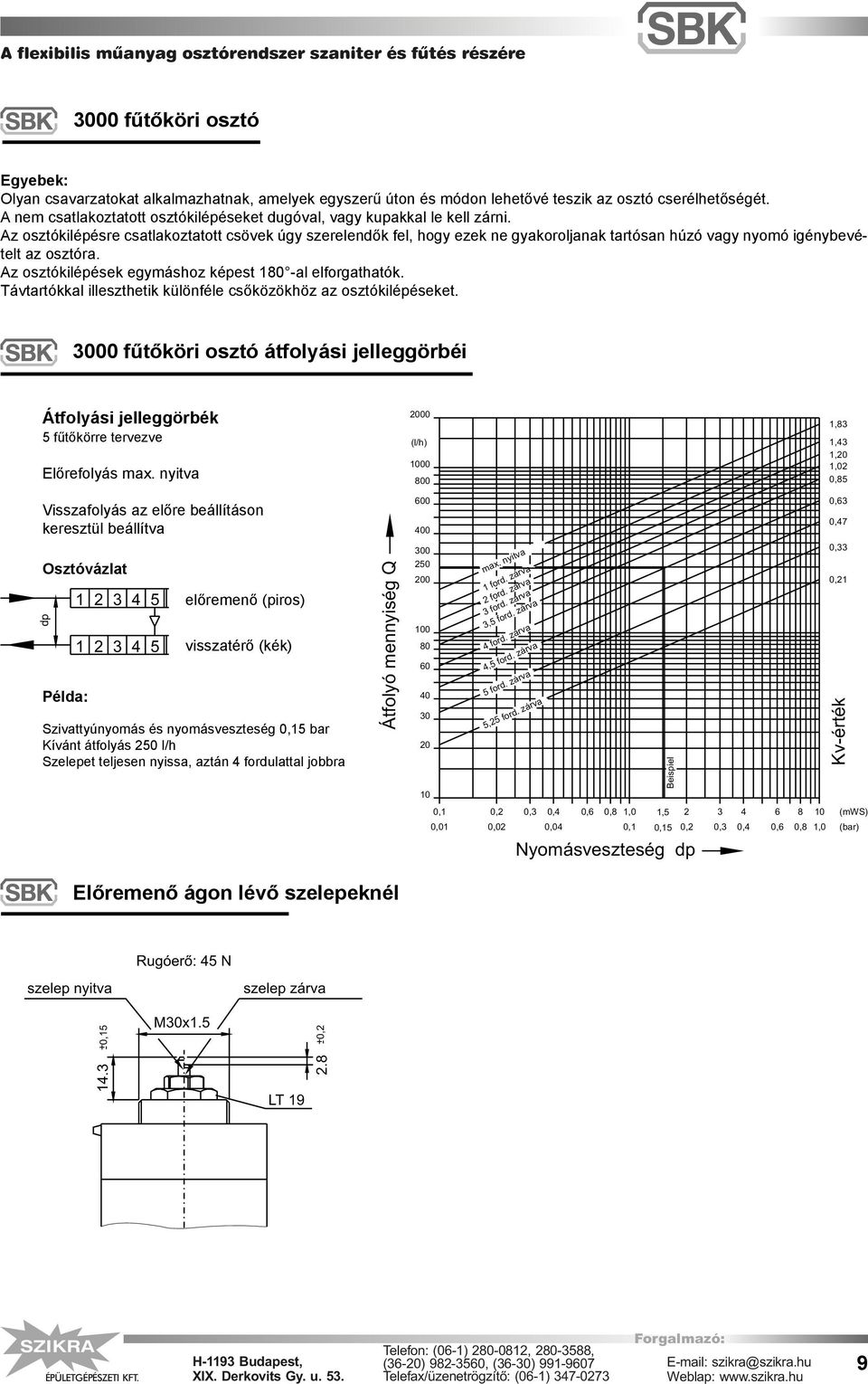

9 3000 fűtőköri osztó Egyebek: Olyan csavarzatokat alkalmazhatnak, amelyek egyszerű úton és módon lehetővé teszik az osztó cserélhetőségét. A nem csatlakoztatott osztókilépéseket dugóval, vagy kupakkal le kell zárni. Az osztókilépésre csatlakoztatott csövek úgy szerelendők fel, hogy ezek ne gyakoroljanak tartósan húzó vagy nyomó igénybevételt az osztóra. Az osztókilépések egymáshoz képest 180 -al elforgathatók. Távtartókkal illeszthetik különféle csőközökhöz az osztókilépéseket fűtőköri osztó átfolyási jelleggörbéi Átfolyási jelleggörbék 5 fűtőkörre tervezve Előrefolyás max. nyitva 2000 (l/h) ,83 1,43 1,20 1,02 0,85 Visszafolyás az előre beállításon keresztül beállítva Osztóvázlat dp Példa: előremenő (piros) visszatérő (kék) Szivattyúnyomás és nyomásveszteség 0,15 bar Kívánt átfolyás 250 l/h Szelepet teljesen nyissa, aztán 4 fordulattal jobbra Átfolyó mennyiség Q max. nyitva 1 ford. zárva 2 ford. zárva 3ford. zárva 3,5 ford. zárva 4 ford. zárva 4,5 ford. zárva 5ford. zárva 5,25 ford. zárva 0,1 0,2 0,3 0,4 0,6 0,8 1,0 1, (mws) 0,01 0,02 0,04 0,1 0,15 0,2 0,3 0,4 0,6 0,8 1,0 (bar) Beispiel Nyomásveszteség dp 0,63 0,47 0,33 0,21 Kv-érték Előremenő ágon lévő szelepeknél szelep nyitva + - 0,15 Rugóerő: 45 N M30x1.5 szelep zárva + - 0, LT

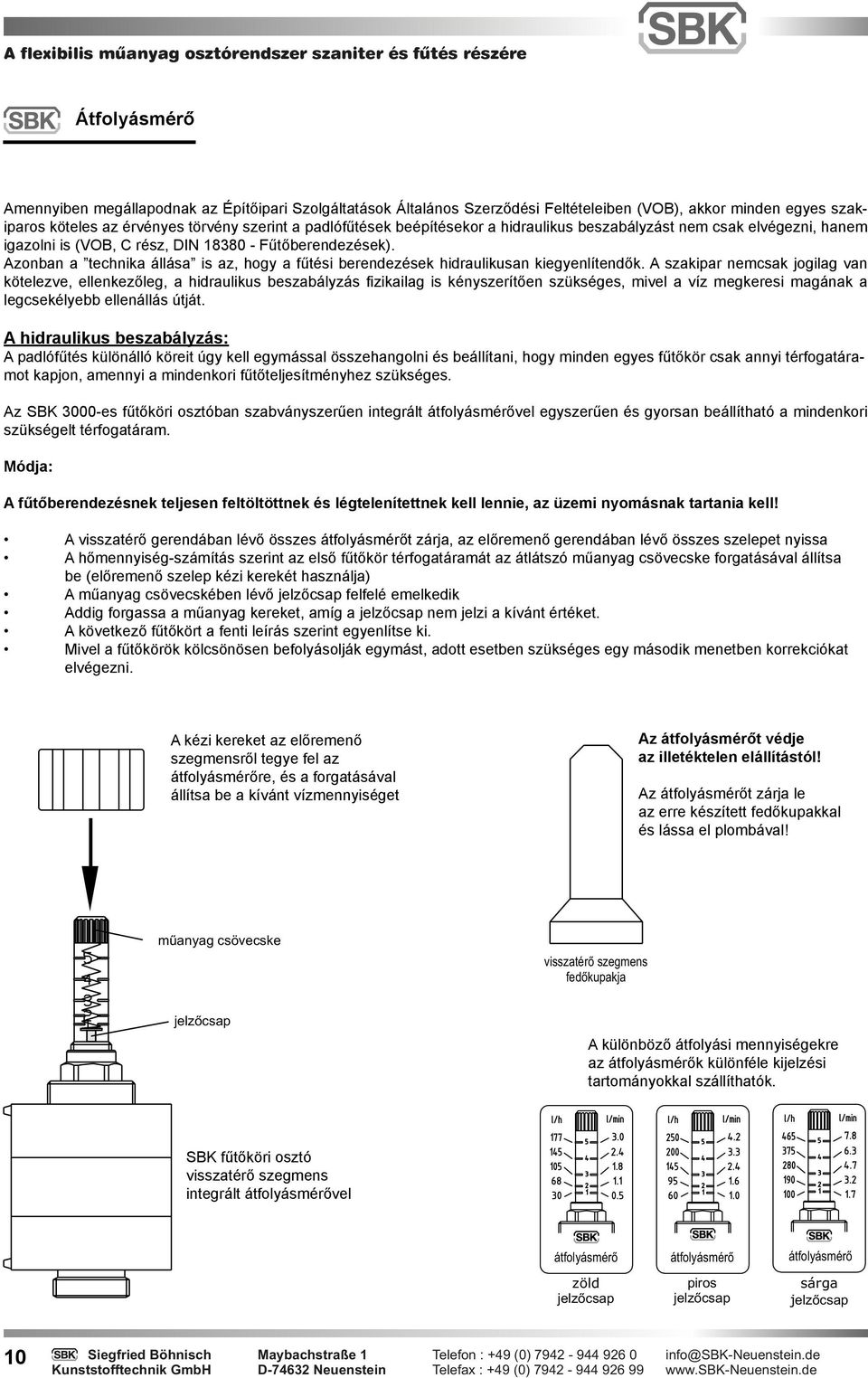

10 Átfolyásmérő Amennyiben megállapodnak az Építőipari Szolgáltatások Általános Szerződési Feltételeiben (VOB), akkor minden egyes szakiparos köteles az érvényes törvény szerint a padlófűtések beépítésekor a hidraulikus beszabályzást nem csak elvégezni, hanem igazolni is (VOB, C rész, DIN Fűtőberendezések). Azonban a technika állása is az, hogy a fűtési berendezések hidraulikusan kiegyenlítendők. A szakipar nemcsak jogilag van kötelezve, ellenkezőleg, a hidraulikus beszabályzás fi zikailag is kényszerítően szükséges, mivel a víz megkeresi magának a legcsekélyebb ellenállás útját. A hidraulikus beszabályzás: A padlófűtés különálló köreit úgy kell egymással összehangolni és beállítani, hogy minden egyes fűtőkör csak annyi térfogatáramot kapjon, amennyi a mindenkori fűtőteljesítményhez szükséges. Az SBK 3000-es fűtőköri osztóban szabványszerűen integrált átfolyásmérővel egyszerűen és gyorsan beállítható a mindenkori szükségelt térfogatáram. Módja: A fűtőberendezésnek teljesen feltöltöttnek és légtelenítettnek kell lennie, az üzemi nyomásnak tartania kell! A visszatérő gerendában lévő összes átfolyásmérőt zárja, az előremenő gerendában lévő összes szelepet nyissa A hőmennyiség-számítás szerint az első fűtőkör térfogatáramát az átlátszó műanyag csövecske forgatásával állítsa be (előremenő szelep kézi kerekét használja) A műanyag csövecskében lévő jelzőcsap felfelé emelkedik Addig forgassa a műanyag kereket, amíg a jelzőcsap nem jelzi a kívánt értéket. A következő fűtőkört a fenti leírás szerint egyenlítse ki. Mivel a fűtőkörök kölcsönösen befolyásolják egymást, adott esetben szükséges egy második menetben korrekciókat elvégezni. A kézi kereket az előremenő szegmensről tegye fel az átfolyásmérőre, és a forgatásával állítsa be a kívánt vízmennyiséget Az átfolyásmérőt védje az illetéktelen elállítástól! Az átfolyásmérőt zárja le az erre készített fedőkupakkal és lássa el plombával! műanyag csövecske visszatérő szegmens fedőkupakja jelzőcsap A különböző átfolyási mennyiségekre az átfolyásmérők különféle kijelzési tartományokkal szállíthatók. SBK fűtőköri osztó visszatérő szegmens integrált átfolyásmérővel átfolyásmérő átfolyásmérő átfolyásmérő zöld jelzőcsap piros jelzőcsap sárga jelzőcsap 10

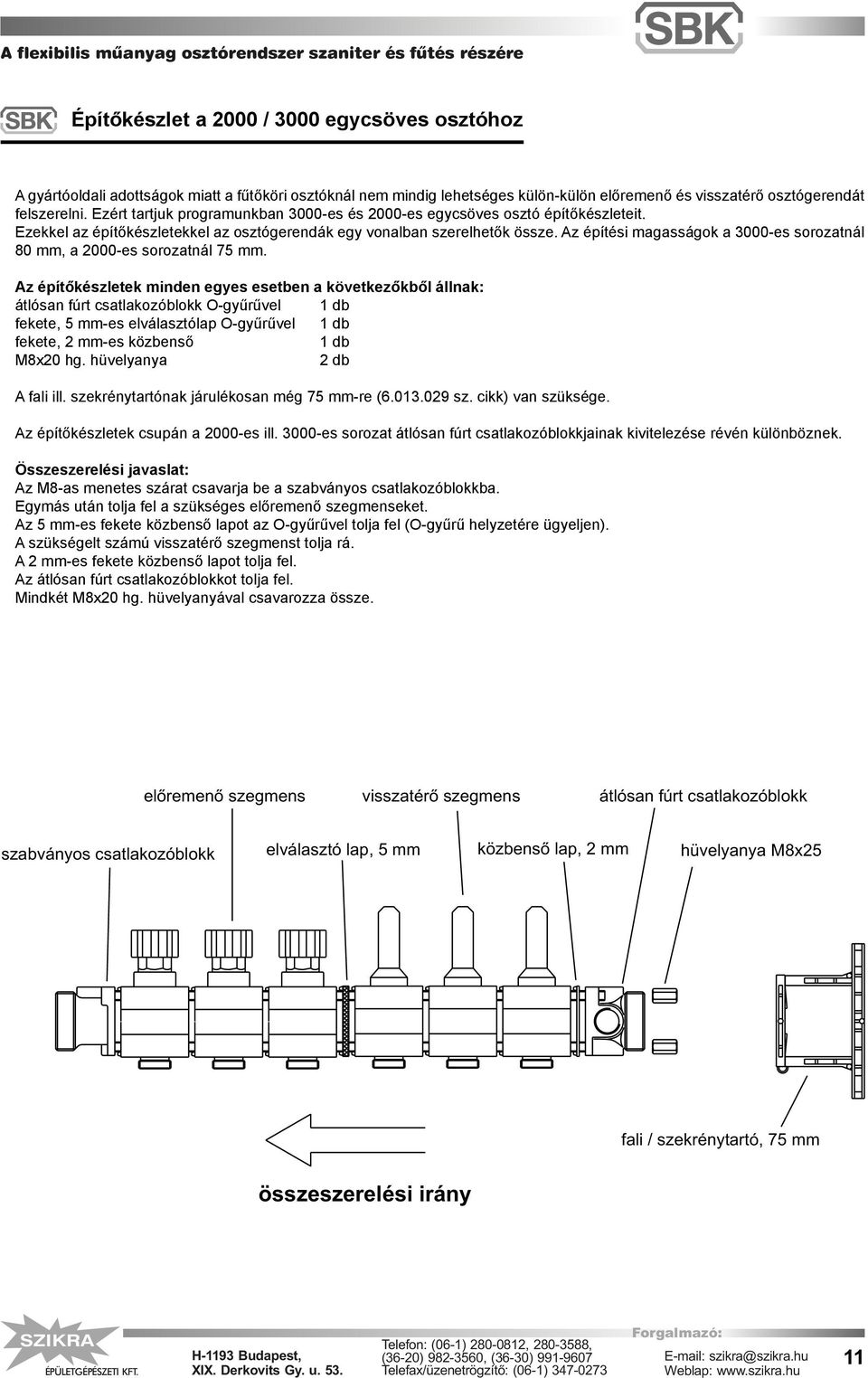

11 Építőkészlet a 2000 / 3000 egycsöves osztóhoz A gyártóoldali adottságok miatt a fűtőköri osztóknál nem mindig lehetséges külön-külön előremenő és visszatérő osztógerendát felszerelni. Ezért tartjuk programunkban 3000-es és 2000-es egycsöves osztó építőkészleteit. Ezekkel az építőkészletekkel az osztógerendák egy vonalban szerelhetők össze. Az építési magasságok a 3000-es sorozatnál 80 mm, a 2000-es sorozatnál 75 mm. Az építőkészletek minden egyes esetben a következőkből állnak: átlósan fúrt csatlakozóblokk O-gyűrűvel 1 db fekete, 5 mm-es elválasztólap O-gyűrűvel 1 db fekete, 2 mm-es közbenső 1 db M8x20 hg. hüvelyanya 2 db A fali ill. szekrénytartónak járulékosan még 75 mm-re ( sz. cikk) van szüksége. Az építőkészletek csupán a 2000-es ill es sorozat átlósan fúrt csatlakozóblokkjainak kivitelezése révén különböznek. Összeszerelési javaslat: Az M8-as menetes szárat csavarja be a szabványos csatlakozóblokkba. Egymás után tolja fel a szükséges előremenő szegmenseket. Az 5 mm-es fekete közbenső lapot az O-gyűrűvel tolja fel (O-gyűrű helyzetére ügyeljen). A szükségelt számú visszatérő szegmenst tolja rá. A 2 mm-es fekete közbenső lapot tolja fel. Az átlósan fúrt csatlakozóblokkot tolja fel. Mindkét M8x20 hg. hüvelyanyával csavarozza össze. előremenő szegmens visszatérő szegmens átlósan fúrt csatlakozóblokk szabványos csatlakozóblokk elválasztó lap, 5 mm közbenső lap, 2 mm hüvelyanya M8x25 fali / szekrénytartó, 75 mm összeszerelési irány 11

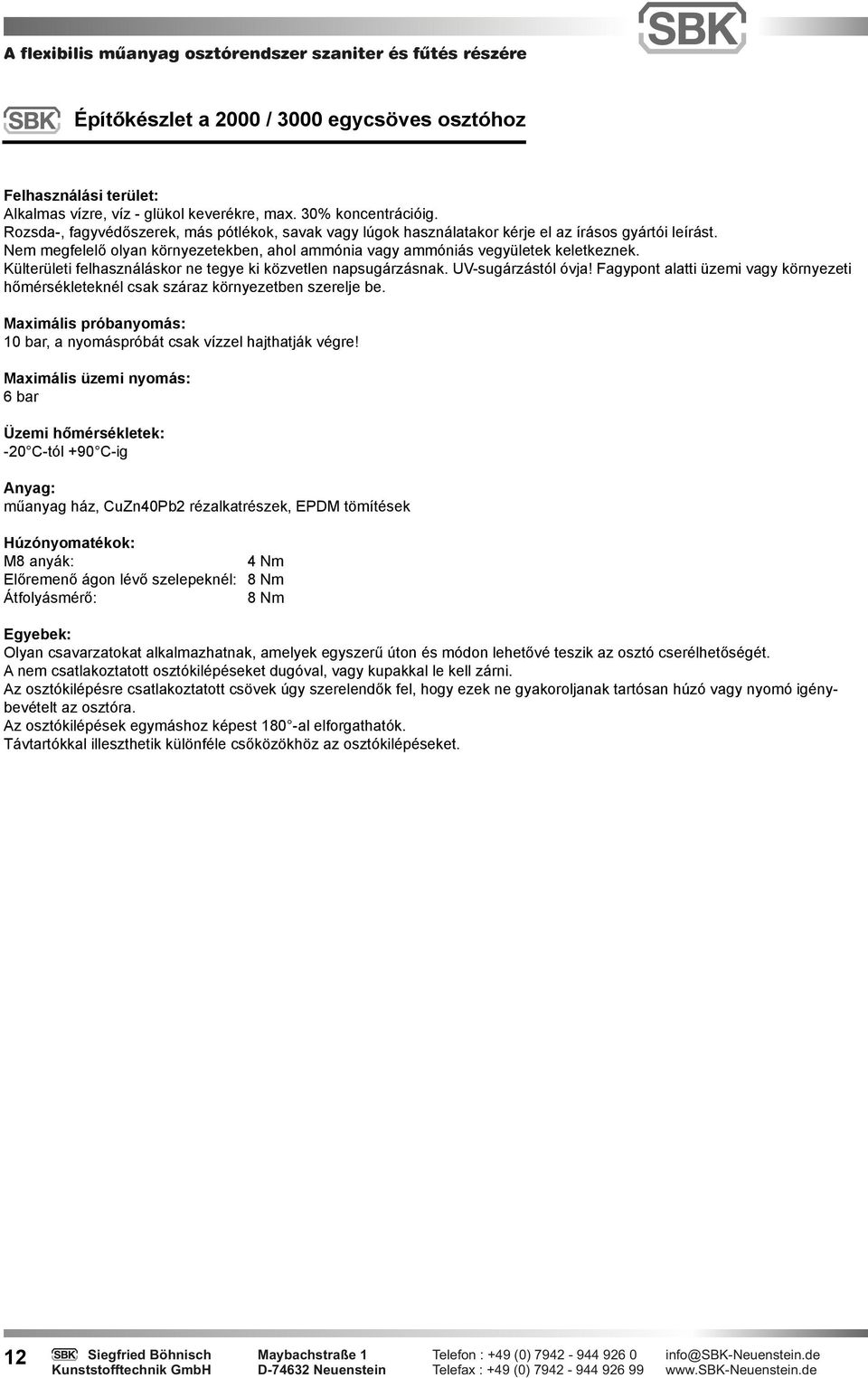

12 Építőkészlet a 2000 / 3000 egycsöves osztóhoz Felhasználási terület: Alkalmas vízre, víz - glükol keverékre, max. 30% koncentrációig. Rozsda-, fagyvédőszerek, más pótlékok, savak vagy lúgok használatakor kérje el az írásos gyártói leírást. Nem megfelelő olyan környezetekben, ahol ammónia vagy ammóniás vegyületek keletkeznek. Külterületi felhasználáskor ne tegye ki közvetlen napsugárzásnak. UV-sugárzástól óvja! Fagypont alatti üzemi vagy környezeti hőmérsékleteknél csak száraz környezetben szerelje be. Maximális próbanyomás: 10 bar, a nyomáspróbát csak vízzel hajthatják végre! Maximális üzemi nyomás: 6 bar Üzemi hőmérsékletek: -20 C-tól +90 C-ig Anyag: műanyag ház, CuZn40Pb2 rézalkatrészek, EPDM tömítések Húzónyomatékok: M8 anyák: 4 Nm Előremenő ágon lévő szelepeknél: 8 Nm Átfolyásmérő: 8 Nm Egyebek: Olyan csavarzatokat alkalmazhatnak, amelyek egyszerű úton és módon lehetővé teszik az osztó cserélhetőségét. A nem csatlakoztatott osztókilépéseket dugóval, vagy kupakkal le kell zárni. Az osztókilépésre csatlakoztatott csövek úgy szerelendők fel, hogy ezek ne gyakoroljanak tartósan húzó vagy nyomó igénybevételt az osztóra. Az osztókilépések egymáshoz képest 180 -al elforgathatók. Távtartókkal illeszthetik különféle csőközökhöz az osztókilépéseket. 12

13 4001 vízosztó 1 IG G1Ľ L ~128 ~100 Kilépések száma teljes hossz, L (mm) M8 hg. menetes szár hossza (mm) Felhasználási terület: Alkalmas vízre, víz - glükol keverékre, max. 30% koncentrációig. Rozsda-, fagyvédőszerek, más pótlékok, savak vagy lúgok használatakor kérje el az írásos gyártói leírást. Nem megfelelő olyan környezetekben, ahol ammónia vagy ammóniás vegyületek keletkeznek. Külterületi felhasználáskor ne tegye ki közvetlen napsugárzásnak. UV-sugárzástól óvja! Fagypont alatti üzemi vagy környezeti hőmérsékleteknél csak száraz környezetben szerelje be. Maximális próbanyomás: 10 bar, a nyomáspróbát csak vízzel hajthatják végre! Maximális üzemi nyomás: 6 bar Üzemi hőmérsékletek: -20 C-tól +90 C-ig Anyag: műanyag ház, CuZn40Pb2 rézalkatrészek, EPDM tömítések Húzónyomatékok: M8 anyák: Felsőrész harmonikával: Felsőrész RV-vel: 4 Nm 20 Nm 20 Nm Osztó-összeszerelés: 1. A menetes szárakat darabolja le, és a csatlakozóblokkba csavarja be, a lapos tömítést tolja fel. 2. A különálló szegmenset a lapos tömítéssel tolja fel. 3. A véglapot tegye fel. 4. Az anyákat addig húzza meg, amíg a szegmensek fel nem fekszenek egymáson. Átfolyási érték: 1,02 l/s, dp 0,1 bar-nál Egyebek: Olyan csavarzatokat kell használni, amelyek egyszerű úton és módon lehetővé teszik az osztó cserélhetőségét. A nem csatlakoztatott osztókilépéseket le kell zárni dugóval vagy kupakkal. Az osztókilépésre csatlakoztatott csövek úgy szerelendők fel, hogy ezek ne gyakoroljanak tartósan húzó vagy nyomó igénybevételt az osztóra. Az osztókilépések egymáshoz képest 180 -al elforgathatók. Távtartókkal illeszthetik különféle csőközökhöz az osztókilépéseket. 13

14 SBK 4001 vízosztó - összeszerelési hibák Téves! Az orsó túlzottan kitekerve. A harmónika nem fekszik fel. Téves! Az orsó túlzottan betekerve. A harmónika nem síkban fekszik fel. Helyes! Az orsó megfelelően betekerve. A harmónika síkban fekszik fela felső részen. Most csavarja be a műanyag házba! 14

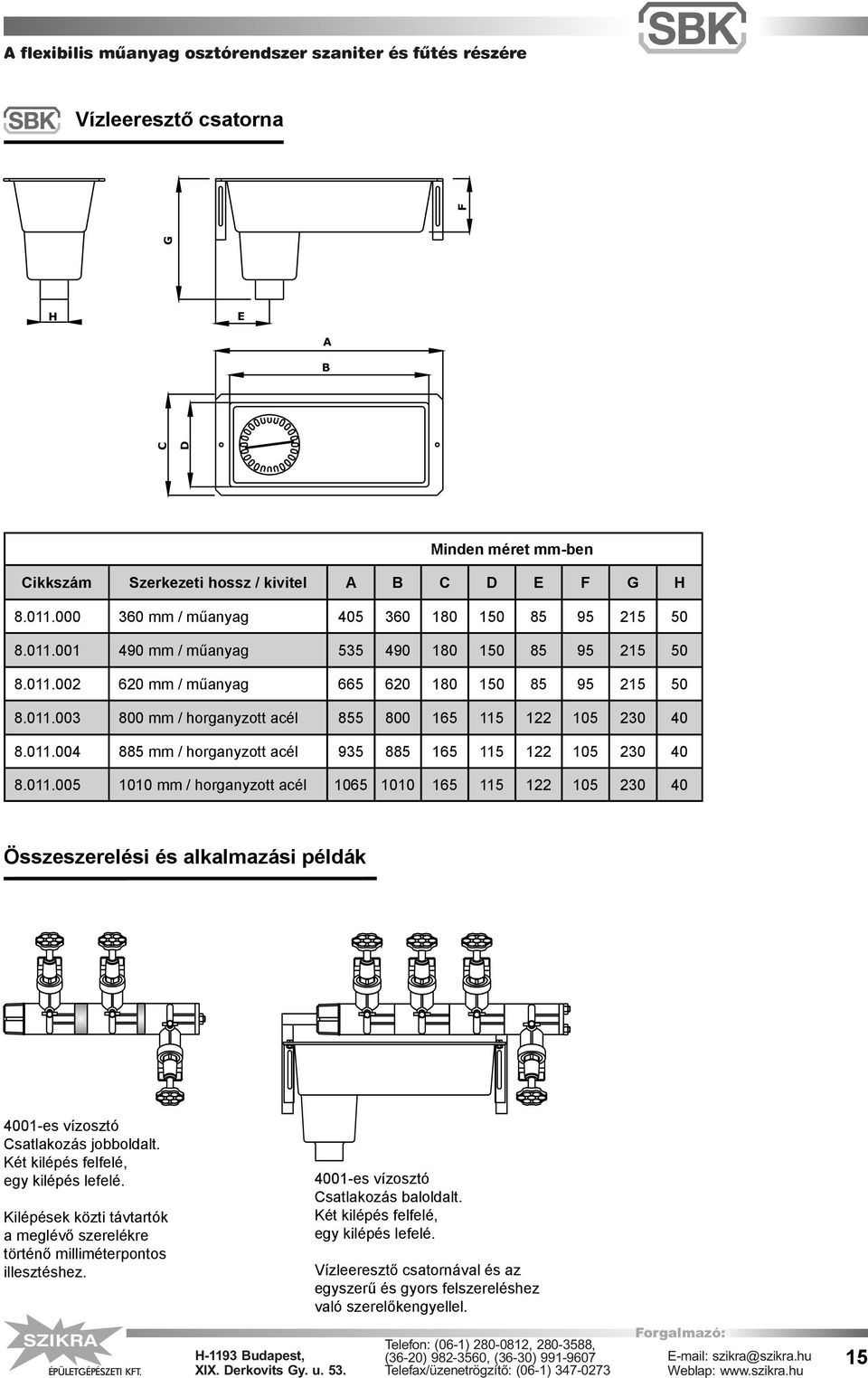

15 Vízleeresztő csatorna F G H E A B C D Minden méret mm-ben Cikkszám Szerkezeti hossz / kivitel A B C D E F G H mm / műanyag mm / műanyag mm / műanyag mm / horganyzott acél mm / horganyzott acél mm / horganyzott acél Összeszerelési és alkalmazási példák 4001-es vízosztó Csatlakozás jobboldalt. Két kilépés felfelé, egy kilépés lefelé. Kilépések közti távtartók a meglévő szerelékre történő milliméterpontos illesztéshez es vízosztó Csatlakozás baloldalt. Két kilépés felfelé, egy kilépés lefelé. Vízleeresztő csatornával és az egyszerű és gyors felszereléshez való szerelőkengyellel. 15

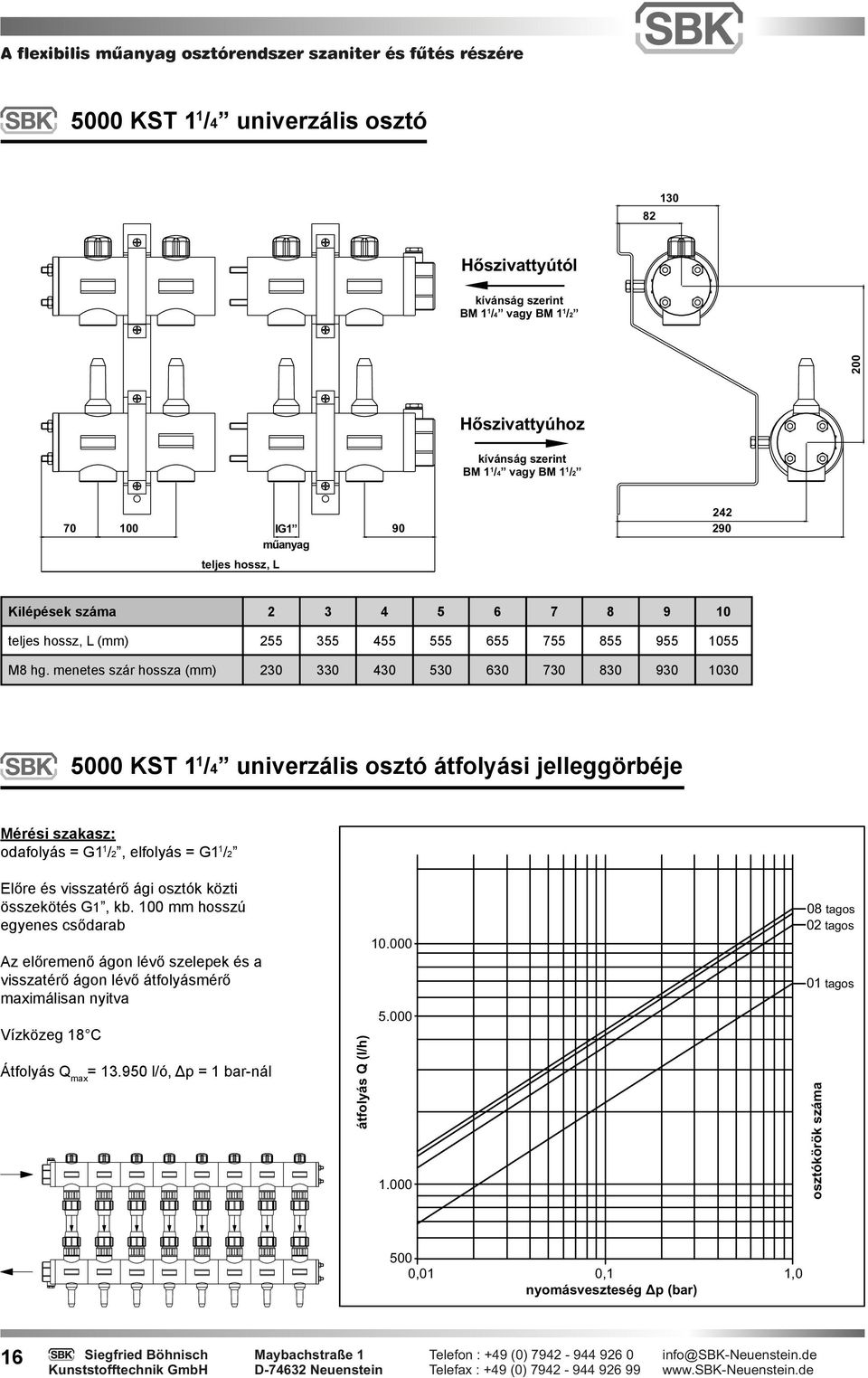

16 5000 KST 1 1 /4 univerzális osztó Hőszivattyútól kívánság szerint 1 1 BM 1/ 4 vagy BM 1/ Hőszivattyúhoz kívánság szerint 1 1 BM 1/ 4 vagy BM 1/ IG1 műanyag teljes hossz, L Kilépések száma teljes hossz, L (mm) M8 hg. menetes szár hossza (mm) KST 1 1 /4 univerzális osztó átfolyási jelleggörbéje Mérési szakasz: odafolyás = G1 1 /2, elfolyás = G1 1 /2 Előre és visszatérő ági osztók közti összekötés G1, kb. 100 mm hosszú egyenes csődarab Az előremenő ágon lévő szelepek és a visszatérő ágon lévő átfolyásmérő maximálisan nyitva Vízközeg 18 C Átfolyás Q max = l/ó, Δp = 1 bar-nál átfolyás Q(l/h) tagos 02 tagos 01 tagos osztókörök száma 500 0,01 0,1 1,0 nyomásveszteség Δp (bar) 16

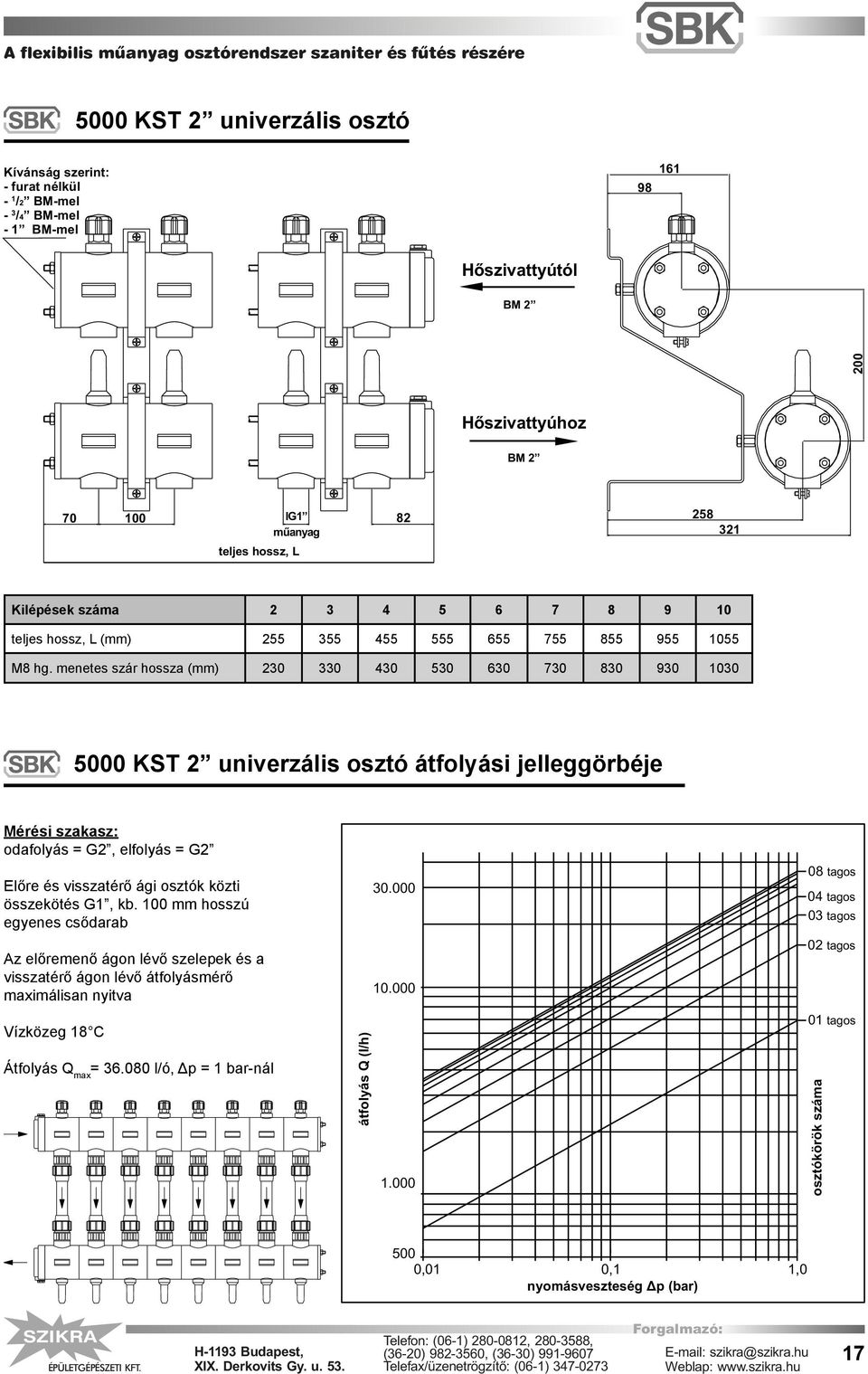

17 5000 KST 2 univerzális osztó Kívánság szerint: - furat nélkül 1 - / 2 BM-mel 3 - / 4 BM-mel -1 BM-mel Hőszivattyútól BM Hőszivattyúhoz BM IG1 82 műanyag teljes hossz, L Kilépések száma teljes hossz, L (mm) M8 hg. menetes szár hossza (mm) KST 2 univerzális osztó átfolyási jelleggörbéje Mérési szakasz: odafolyás = G2, elfolyás = G2 Előre és visszatérő ági osztók közti összekötés G1, kb. 100 mm hosszú egyenes csődarab Az előremenő ágon lévő szelepek és a visszatérő ágon lévő átfolyásmérő maximálisan nyitva Vízközeg 18 C Átfolyás Q max = l/ó, Δp = 1 bar-nál átfolyás Q(l/h) tagos 04 tagos 03 tagos 02 tagos 01 tagos osztókörök száma 500 0,01 0,1 nyomásveszteség Δp (bar) 1,0 17

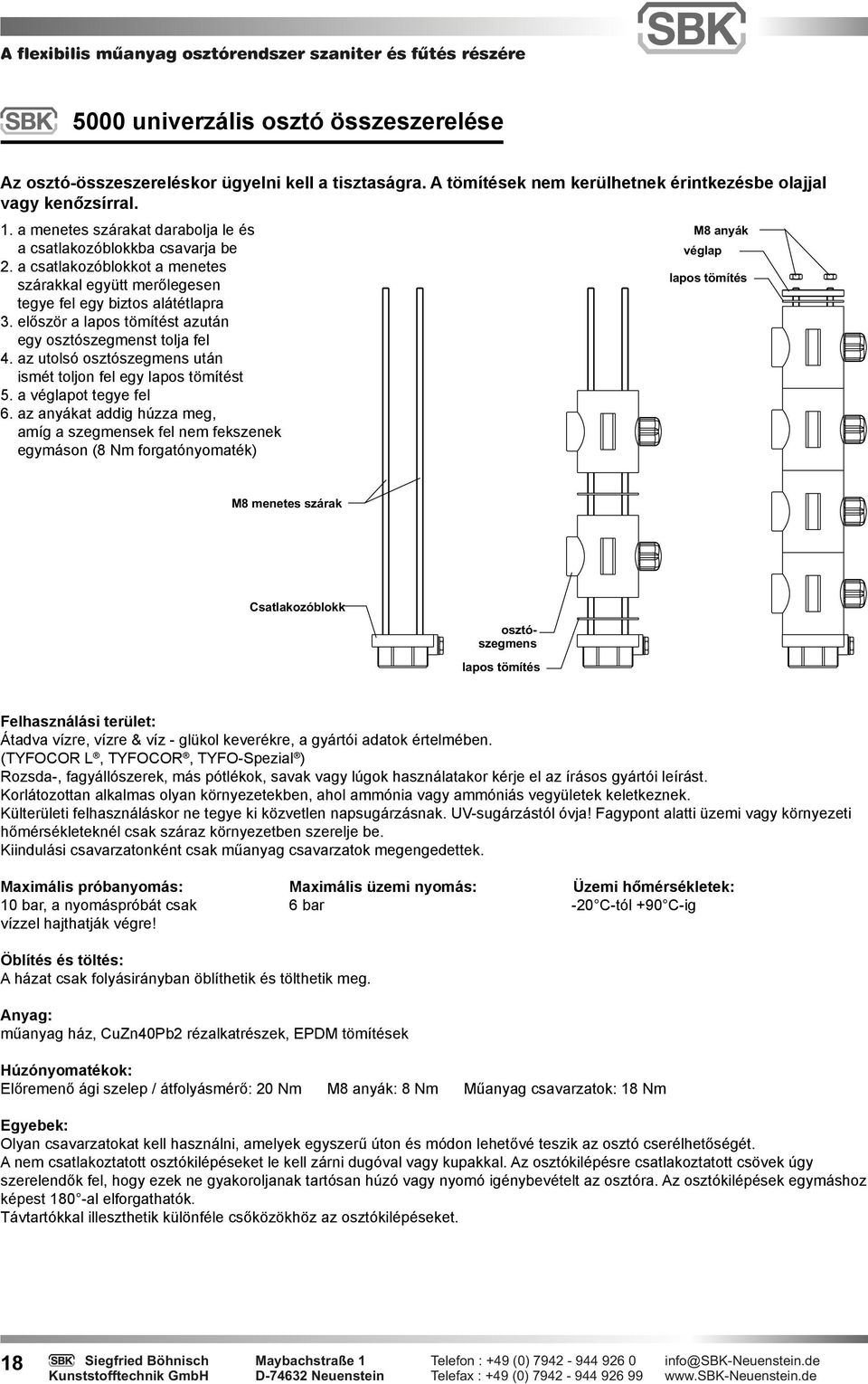

18 5000 univerzális osztó összeszerelése Az osztó-összeszereléskor ügyelni kell a tisztaságra. A tömítések nem kerülhetnek érintkezésbe olajjal vagy kenőzsírral. 1. a menetes szárakat darabolja le és M8 anyák a csatlakozóblokkba csavarja be véglap 2. a csatlakozóblokkot a menetes lapos tömítés szárakkal együtt merőlegesen tegye fel egy biztos alátétlapra 3. először a lapos tömítést azután egy osztószegmenst tolja fel 4. az utolsó osztószegmens után ismét toljon fel egy lapos tömítést 5. a véglapot tegye fel 6. az anyákat addig húzza meg, amíg a szegmensek fel nem fekszenek egymáson (8 Nm forgatónyomaték) M8 menetes szárak Csatlakozóblokk osztószegmens lapos tömítés Felhasználási terület: Átadva vízre, vízre & víz - glükol keverékre, a gyártói adatok értelmében. (TYFOCOR L, TYFOCOR, TYFO-Spezial ) Rozsda-, fagyállószerek, más pótlékok, savak vagy lúgok használatakor kérje el az írásos gyártói leírást. Korlátozottan alkalmas olyan környezetekben, ahol ammónia vagy ammóniás vegyületek keletkeznek. Külterületi felhasználáskor ne tegye ki közvetlen napsugárzásnak. UV-sugárzástól óvja! Fagypont alatti üzemi vagy környezeti hőmérsékleteknél csak száraz környezetben szerelje be. Kiindulási csavarzatonként csak műanyag csavarzatok megengedettek. Maximális próbanyomás: Maximális üzemi nyomás: Üzemi hőmérsékletek: 10 bar, a nyomáspróbát csak 6 bar -20 C-tól +90 C-ig vízzel hajthatják végre! Öblítés és töltés: A házat csak folyásirányban öblíthetik és tölthetik meg. Anyag: műanyag ház, CuZn40Pb2 rézalkatrészek, EPDM tömítések Húzónyomatékok: Előremenő ági szelep / átfolyásmérő: 20 Nm M8 anyák: 8 Nm Műanyag csavarzatok: 18 Nm Egyebek: Olyan csavarzatokat kell használni, amelyek egyszerű úton és módon lehetővé teszik az osztó cserélhetőségét. A nem csatlakoztatott osztókilépéseket le kell zárni dugóval vagy kupakkal. Az osztókilépésre csatlakoztatott csövek úgy szerelendők fel, hogy ezek ne gyakoroljanak tartósan húzó vagy nyomó igénybevételt az osztóra. Az osztókilépések egymáshoz képest 180 -al elforgathatók. Távtartókkal illeszthetik különféle csőközökhöz az osztókilépéseket. 18

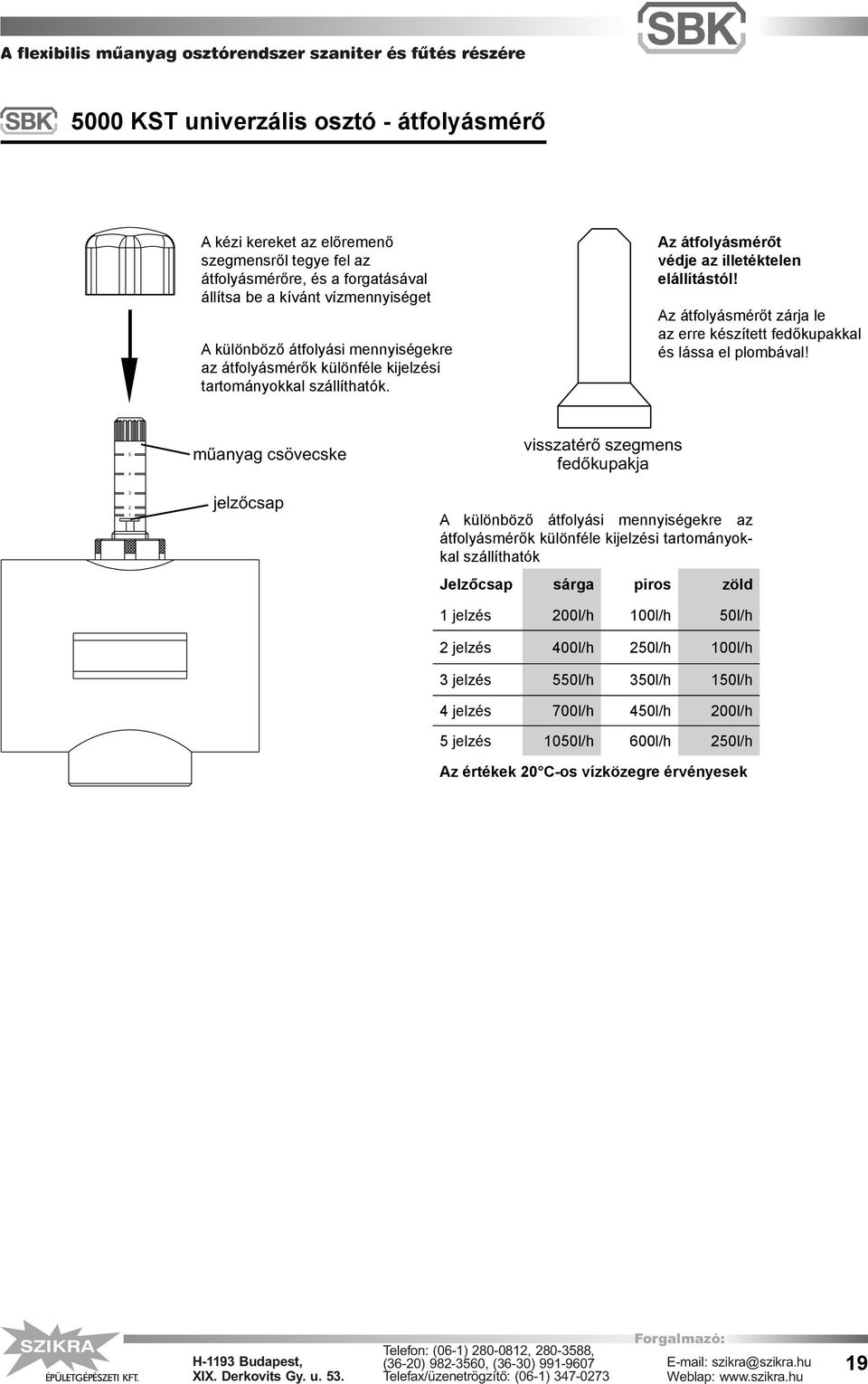

19 5000 KST univerzális osztó - átfolyásmérő A kézi kereket az előremenő szegmensről tegye fel az átfolyásmérőre, és a forgatásával állítsa be a kívánt vízmennyiséget A különböző átfolyási mennyiségekre az átfolyásmérők különféle kijelzési tartományokkal szállíthatók. Az átfolyásmérőt védje az illetéktelen elállítástól! Az átfolyásmérőt zárja le az erre készített fedőkupakkal és lássa el plombával! 5 4 műanyag csövecske visszatérő szegmens fedőkupakja jelzőcsap A különböző átfolyási mennyiségekre az átfolyásmérők különféle kijelzési tartományokkal szállíthatók Jelzőcsap sárga piros zöld 1 jelzés 200l/h 100l/h 50l/h 2 jelzés 400l/h 250l/h 100l/h 3 jelzés 550l/h 350l/h 150l/h 4 jelzés 700l/h 450l/h 200l/h 5 jelzés 1050l/h 600l/h 250l/h Az értékek 20 C-os vízközegre érvényesek 19
