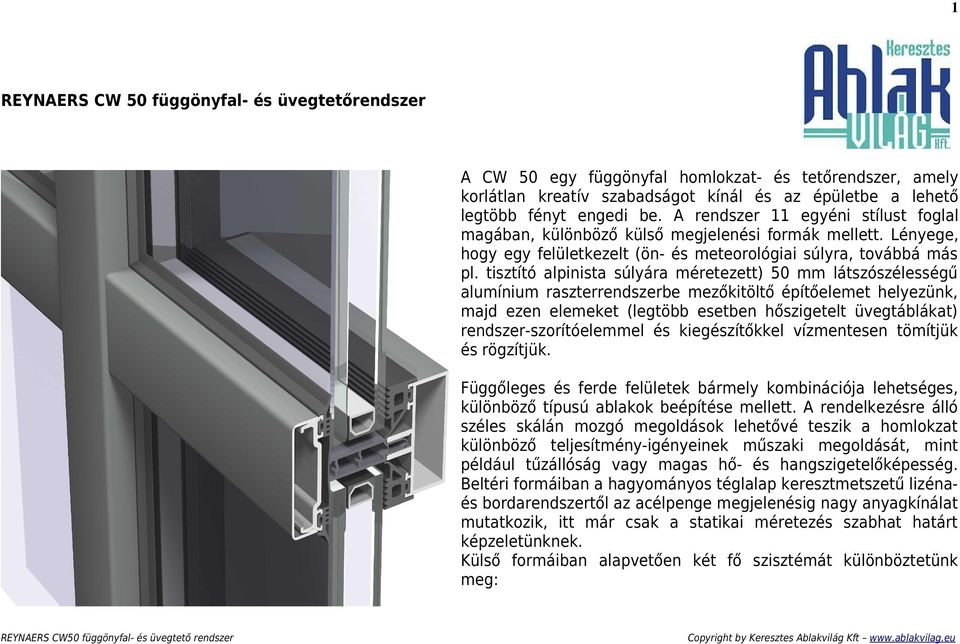

1 1 REYNAERS CW 50 függönyfal- és üvegtetőrendszer A CW 50 egy függönyfal homlokzat- és tetőrendszer, amely korlátlan kreatív szabadságot kínál és az épületbe a lehető legtöbb fényt engedi be. A rendszer 11 egyéni stílust foglal magában, különböző külső megjelenési formák mellett. Lényege, hogy egy felületkezelt (ön- és meteorológiai súlyra, továbbá más pl. tisztító alpinista súlyára méretezett) látszóű alumínium raszterrendszerbe mezőkitöltő építőelemet helyezünk, majd ezen elemeket (legtöbb esetben hőszigetelt üvegtáblákat) rendszer-szorítóelemmel és kiegészítőkkel vízmentesen tömítjük és rögzítjük. Függőleges és ferde felületek bármely kombinációja lehetséges, különböző típusú ablakok beépítése mellett. A rendelkezésre álló széles skálán mozgó megoldások lehetővé teszik a homlokzat különböző teljesítmény-igényeinek műszaki megoldását, mint például tűzállóság vagy magas hő- és hangszigetelőképesség. Beltéri formáiban a hagyományos téglalap keresztmetszetű lizénaés bordarendszertől az acélpenge megjelenésig nagy anyagkínálat mutatkozik, itt már csak a statikai méretezés szabhat határt képzeletünknek. Külső formáiban alapvetően két fő szisztémát különböztetünk meg:

2 2 a látszóbordás (szorítóelemes) rendszert, ahol a végigfutó mechanikus szorítóelem akár extra takaróelemekkel tovább öltöztethető valamint a struktúrális vagy félstruktúrális rendszert, ahol az üvegsíkból lép ki szorító- vagy rögzítőelem, és a legtöbb esetben fekete szilikon vagy gumicsík jelöli az üvegélek találkozását A CW 50 rendszer használatánál is megadatik az építészeknek és kivitelezőknek az az előny, amelyet a hatalmas, kiterjedt felületek három rétegű üvegezéssel nyújtanak innovatív, energiatakarékos, és mégis hosszú élettartamú megoldásokra. A függönyfalakba szinte minden típusú ablak és ajtó építhető. Ablakok alternatívái között találjuk a kifelé emelkedő, falsíkból párhuzamosan kiemelkedő, befelé nyíló és/vagy bukó (akár rejtett kivitelben is), kifelé nyíló valamint toló ablakot is. Fontos kiemelnünk azt, hogy szinte minden ablaktípus rendelhető motoros kivitelben is. Ajtók esetében ami elképzelhető, minden beépíthető és integrálható függönyfalakba. A komfortosság jegyében megemlítjük az irodaépületeknél jellemző főbejárati automata toló- vagy forgó bejárati ajtók lehetőségét is. Kifelé emelkedő ablak (Kifelé emelkedő ablak - THW) A lehetővé teszi a nagy nyíló felületeket, jelentős emelkedési mélységgel, amelyeket kézzel vagy motorosan lehet működtetni. Nyitás esetén a nyíló szárny alsó élében kiemelkedik, majd zárt állapotban visszasimul a függönyfal homlokzati síkjába. Megfelelő üvegvastagság és szárny- illetve tokprofil alkalmazásával magas hőszigetelési tulajdonságú rendszer is rendelkezésre áll. A kitűnően beilleszthető az épület hő- és füstelvezető rendszereinek arzenáljába, legyen az beépítve látszóbordás vagy akár strukturális függönyfalba. Párhuzamosan kiemelkedő ablak (Parallel Opening Window ) A párhuzamosan kiemelkedő ablak tipikus (kétoldali ollós vasalatú) nyitási koncepciója révén jobb légáramlási lehetőségeket biztosít kisebb szárnyfelület mellett is. Ez a megoldás ideális szellőztetésre azért is, mert használat közben nyújt alternatívát az épületbe való illetéktelen behatolásra (pl. éjszakai szellőztetés). A jobb természetes szellőzés jobb beltéri levegőminőséget, nagyobb hőkomfortot és egészséges beltéri klímát biztosít az épületben tartózkodók számára. Esztétikai szempontból (tekintve, hogy az üvegezési síkok szárny és fix mezők - párhuzamosak) ez a nyitási lehetőség az épület egységes külső megjelenését és fényvisszaverő jellegét változtatja meg, sem nyitott, sem zárt ablakok esetében.

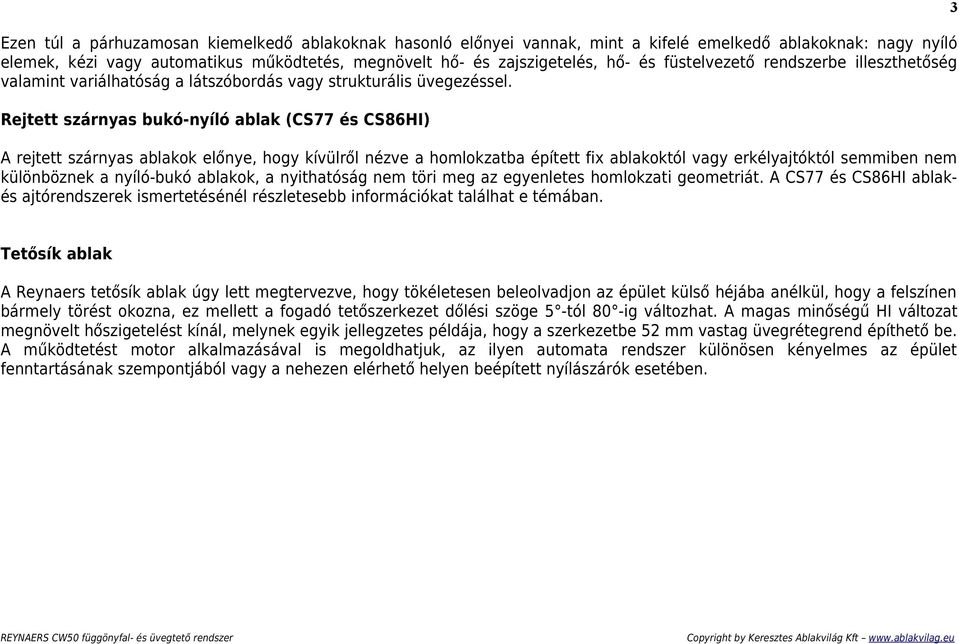

3 3 Ezen túl a párhuzamosan kiemelkedő ablakoknak hasonló előnyei vannak, mint a oknak: nagy nyíló elemek, kézi vagy automatikus működtetés, megnövelt hő- és zajszigetelés, hő- és füstelvezető rendszerbe illeszthetőség valamint variálhatóság a látszóbordás vagy strukturális üvegezéssel. Rejtett szárnyas bukó-nyíló ablak (CS77 és CS86HI) A rejtett szárnyas ablakok előnye, hogy kívülről nézve a homlokzatba épített fix ablakoktól vagy erkélyajtóktól semmiben különböznek a nyíló-bukó ablakok, a nyithatóság töri meg az egyenletes homlokzati geometriát. A CS77 és CS86HI ablakés ajtórendszerek ismertetésénél részletesebb információkat találhat e témában. Tetősík ablak A Reynaers tetősík ablak úgy lett megtervezve, hogy tökéletesen beleolvadjon az épület külső héjába anélkül, hogy a felszínen bármely törést okozna, ez mellett a fogadó tetőszerkezet dőlési szöge 5 -tól 80 -ig változhat. A magas minőségű HI változat megnövelt hőszigetelést kínál, melynek egyik jellegzetes példája, hogy a szerkezetbe 52 mm vastag üvegrétegrend építhető be. A működtetést motor alkalmazásával is megoldhatjuk, az ilyen automata rendszer különösen kényelmes az épület fenntartásának szempontjából vagy a nehezen elérhető helyen beépített nyílászárók esetében.

4 4 MŰSZAKI TULAJDONSÁGOK Stílus változatok Belső üvegosztó mélység merevítő mélység üvegosztó inercia (ly: üveg terhelés) Külső Külső takaróléc Üvegezés Horony magasság Üveg vastagság Szárny típus Beépítés tetősíkba CW 50 funkcionális CW 50 egységes lizéna és borda racionalizált rendszer CW50-FP Tűzállóság EI 30 & EI 60 CW50-HI optimális hőérzet 42 mm-től 316,5 mm-ig 5 mm-től 193 mm-ig min 14 cm4, max 2690 cm4 62,5 mm-től 104,5 mm-ig 62,5 mm-től 104,5 mm-ig min 36,5 cm4,, max 119,5 cm4, 63 mm-től 105 mm-ig 63 mm-től 105 mm-ig min 37 cm4,, max 123 cm4, min 4 cm4,, max 535 cm4, min 36,5 cm4,, max 119,5 cm4, min 34 cm4,, max 107 cm4, min 8 cm4,, max 57 cm4, min 16, 9 cm4,, max 25,4 cm4, min 18 cm4,, max 26 cm4, min 13,5 cm4,, max 2690 cm4, min 3,5 cm4,, max 534,7 cm4, min 7,9 cm4,, max 57 cm4, szorítóelemmel 6 mm-től 62 m-ig szorítóelemmel 6 mm-től 44 mm-ig szorítóelemmel 38 mm / 44 mm szorítóelemmel 22 mm-től 62 mm-ig (rendelhető HI is) alkalmazható

5 5 MŰSZAKI TULAJDONSÁGOK Stílus változatok Belső üvegosztó mélység merevítő mélység üvegosztó inercia (ly: üveg terhelés) Külső Külső takaróléc Üvegezés Horony magasság Üveg vastagság Szárny típus Beépítés tetősíkba CW50-SL penge optika CW50 alumínium acélon acél szerkezetre tervezve 15 / 125,5 mm-től 167,5 mm-ig 99,4 mm-től 172,2 mm-ig min 159,5 cm4, max 339,2 cm4 min 71,5 cm4, max 387,5 cm4 67,5 mm 5 m-től 57 mm-ig alkalmazható min 4 cm4, max 14,6 cm4 min 9,1 cm4, max 10,5 cm4 min 2,9 cm4, max 12,5 cm4 szorítóelemmel rögzítés leszorítóléccel szorítóelemmel rögzítés leszorítóléccel 62 mm-ig 62 mm-ig CW50-SG strukturális kivitel szerelt keretekkel 50 / 80 mm CW50-SC strukturális kivitel szilikonos kenéssel min 13,5 cm4, max 2690 cm4 min 3,5 cm4, max 534,7 cm4 min 13,5 cm4, max 2690 cm4 27 mm széles EPDM tömítés alkalmazható csomópontnál: strukturális üvegezés, ráragasztott kazetták strukturális üvegezés 24 mm-től 36 mm-ig strukturális füles megoldás alkalmazható strukturális üvegezés 27 mm-től 63 mm-ig strukturális strukturális

6 6 MŰSZAKI TULAJDONSÁGOK Stílus változatok Belső üvegosztó mélység merevítő mélység üvegosztó inercia (ly: üveg terhelés) Külső Külső takaróléc Üvegezés Horony magasság Üveg vastagság Szárny típus CW50-HL CW50-VL CW50-RA tetőablak esztétikus vízszintes díszborítás esztétikus függőleges díszborítás speciális szerkezetekre tervezve 47 mm-től 193,2 mm-ig min 13,5 cm4, max 2690 cm4 42 m-től 316,5 mm-ig 5 mm-től 193 mm-ig min 14 cm4, max 2690 cm4 min 13,5 cm4, max 2690 cm4 83,5 mm-től 146,5 mm-ig 83,5 mm-től 146,5 mm-ig min 33,6 cm4, max 155,4 cm4 min 33,6 cm4, max 155,4 cm4 min 3,7 cm4, max 7 cm4, szorítóelemmel rögzítés üvegezőléccel vagy szorítóelemmel szorítóelemmel rögzítés leszorítóléccel, strukturális üvegezés (klipszes megoldás) 22 mm-től 48 mm-ig / csomópont szorítóelemmel függőleges: rögzítés szorítóelemmel vízszintes : füles megoldás / strukturális üvegezés 27 mm-től 40 mm-ig strukturális strukturális tetősíkban alkalmazás: 6 mm-től 45 mm-ig tetősík ablak: / strukturális üvegezés nyíló ablak: mm (nyíló abl. SC 2932 mm) nyíló függőleges: 30 mm csomópontnál vízszintes: leszorítóléc szorítóelemmel rögzítés vízszintes szorítóelemmel CW50 bukó-nyíló rejtett szárny (CW50.SC bukó-nyíló rejtett szárny) extra nyíló típusok 50 / 80 mm

7 7 Beépítés tetősíkba (1) (2) (3) (4) (5), befelé bukó ablak max tetősík dőlésszög: 5-80 üveg: 52 mm-ig kilincs, csavarorsós nyitó és automatizált nyitás bukó-nyíló befelé bukó ablak Az Uf érték a hőátbocsájtást méri. Minél alacsonyabb az Uf érték, a keretnek annál jobb a hőszigetelő képessége. A zajcsillapítási érték (Rw) a tok-szárny keret és üveg zajcsökkentési teljesítményét méri. A légáteresztési vizsgálaton a zárt ablakon, meghatározott légnyomás mellett, átjutó levegő mennyiségét mérik. A vízzárási vizsgálaton az ablakra egyenletesen vizet permeteznek egyre növekvő nyomás mellett extrém határértékig, folyamatosan mérik az átjutott vízmennyiséget. A szélállósság a profil szerkezeti erősségét méri, laboratóriumban egyre növekvő légnyomással szimulálják a szél erősségét. A szél erősség mérésének 5 fokozata van (1-5)és 3 behajlási osztály (A; B; C). Minél magasabb a szám, annál jobb a teljesítmény.
