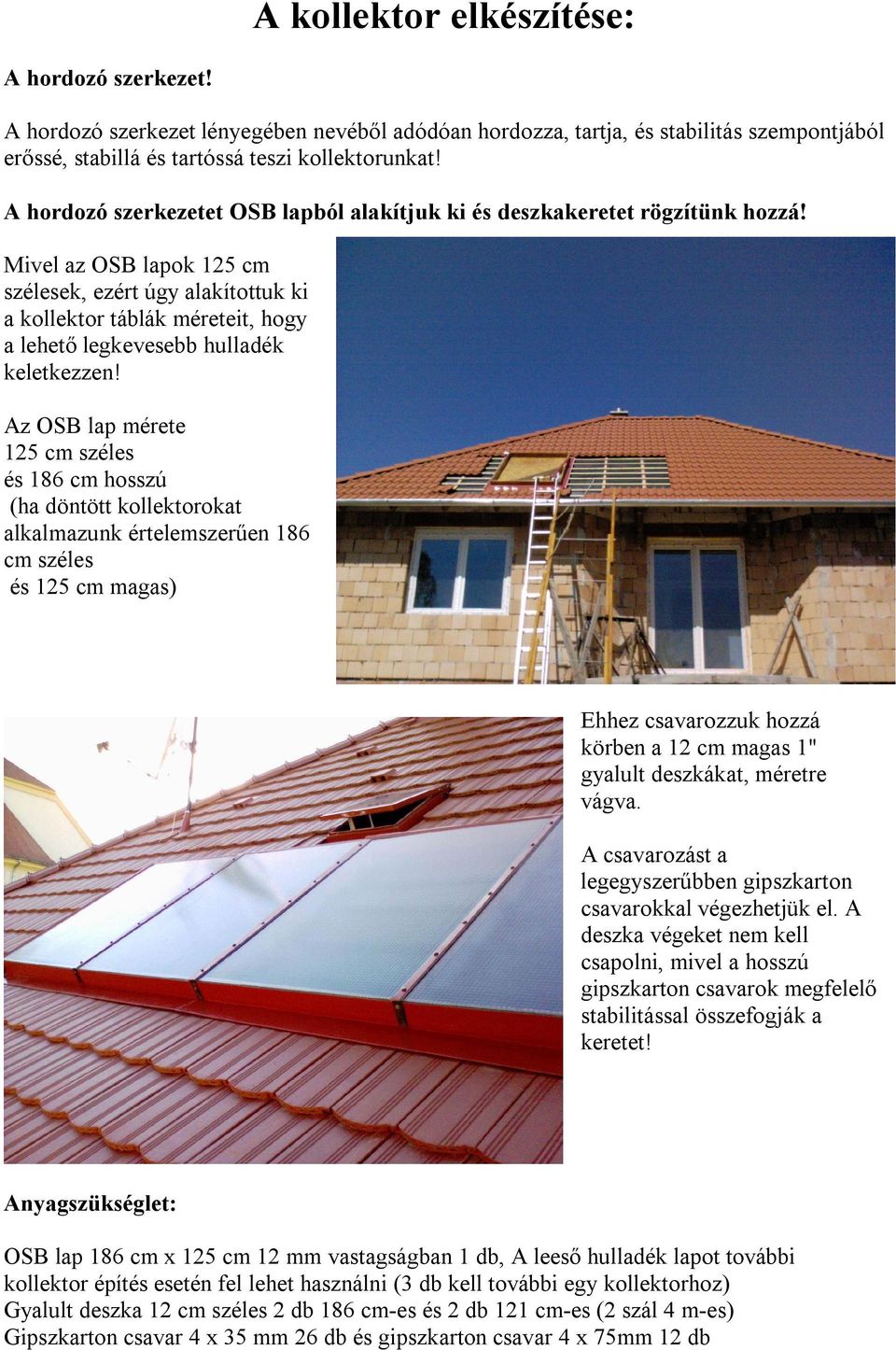

1 A kollektor elkészítése: A hordozó szerkezet! A hordozó szerkezet lényegében nevéből adódóan hordozza, tartja, és stabilitás szempontjából erőssé, stabillá és tartóssá teszi kollektorunkat! A hordozó szerkezetet OSB lapból alakítjuk ki és deszkakeretet rögzítünk hozzá! Mivel az OSB lapok 125 cm szélesek, ezért úgy alakítottuk ki a kollektor táblák méreteit, hogy a lehető legkevesebb hulladék keletkezzen! Az OSB lap mérete 125 cm széles és 186 cm hosszú (ha döntött kollektorokat alkalmazunk értelemszerűen 186 cm széles és 125 cm magas) Ehhez csavarozzuk hozzá körben a 12 cm magas 1" gyalult deszkákat, méretre vágva. A csavarozást a legegyszerűbben gipszkarton csavarokkal végezhetjük el. A deszka végeket nem kell csapolni, mivel a hosszú gipszkarton csavarok megfelelő stabilitással összefogják a keretet! Anyagszükséglet: OSB lap 186 cm x 125 cm 12 mm vastagságban 1 db, A leeső hulladék lapot további kollektor építés esetén fel lehet használni (3 db kell további egy kollektorhoz) Gyalult deszka 12 cm széles 2 db 186 cm-es és 2 db 121 cm-es (2 szál 4 m-es) Gipszkarton csavar 4 x 35 mm 26 db és gipszkarton csavar 4 x 75mm 12 db

Mivel az OSB lapok 125 cm szélesek, ezért úgy alakítottuk ki a kollektor táblák méreteit, hogy a lehető legkevesebb hulladék keletkezzen!

2 Ha nem lehet a kollektort beépíteni a tetőszerkezet síkjában akkor belső fémvázas erősítés szükséges, és külső tartószerkezet építése. A belső szerkezeterősítéshez egy 20 x 20 zártszelvény keretből álló keretet hozunk létre. Az acélszerkezet keret mérete 183 x 122 cm. Az acélkeret minden oldalt kb. 0,5 cm-t benyúlik a deszkakeret alá, ez adja a stabilitást. Ezért a deszka keretet ez esetben ki kell marni, vagy asztali körfűrésszel ki kell vágni a megfelelő mélységben. A bevágás a deszkakeret élében 20 mm- magas és 7 mm széles! A 90 fokos derékszögek vágására alapos figyelmet kell fordítani, mert a legkisebb elcsúszás esetében sem tudjuk a deszkakeretet megfelelően a vaskerettel rögzítve felszerelni! Az acélszerkezetbe még bele kell hegeszteni 2 db 20 x 40 tártszelvényt a felrögzítés miatt. A tartó szelvények tengely távolsága a keret külső szélétől 30 cm. a tartó szerkezet 40 x 40 zártszelvényből készül a kollektorok mennyiségétől függően! A lábak ugyancsak 40 x 40 zártszelvényből készülnek és megfelelő 50 fokos dőlésszög és déli fél egy órai irányban, kell hogy tartsák a kollektorokat! A lábakat mindig tartógerendához rögzítsük! A lábak végére egy 8 x 6 cm laposvasat kell hegeszteni a dőlésszögnek megfelelően (tetőszerkezet és dőlési irány befolyásolja, a megfelelő szöget a tetőszerkezeten kell kialakítani! A lábak sarkain egy 10mm-es furatot kell készíteni mind a négy oldalon és állványcsavarral kell a tetőgerendához csavarozni! Az Abszorber Felület: (tekercsben kapható 125 cm széles lemez, vagy festett táblában 200 x 125 cm kivitelben) A kollektor abszorber felületén a rézcsövek tartását, a kerethulladékból és az esetleg szabott abszorber felület esetén a leeső hulladékból alakítjuk ki présnyomással (ebben segítséget tudok nyújtani, mivel a présnyomó gép nélkül ez körülményes lenne.) A folyadékot szállító 15 mm-es rézcsöveket a lemez szélétől 10 cm tengelytávolságban kezdjük el felszerelni és 20 cm távolságonként alakítjuk ki!

0,5 cm-t benyúlik a deszkakeret alá, ez adja a stabilitást. Ezért a deszka keretet ez esetben ki kell marni, vagy asztali körfűrésszel ki kell vágni a megfelelő mélységben.

3 Az abszorber felületet közönséges 0,5 mm-es bádogozási lemezzel készítjük A képen jól látható a készülő kollektor váz, az elhelyezett kész abszorber, és a már teljesen kész kollektor részek is! (egyedileg eltérő méretezéssel készült kollektor látható a képen) Anyagszükséglet: 1 db kollektorhoz Abszorber felülethez horganyzott lemezből. Mérete 180 x 120 cm Abszorberhez préselt idom horganyzott lemezből. Mérete 100 x 8,5 cm csíkok (9 db / kollektor) 15 mm-es rézcső 12,5 m/ kollektor 80 fokos BB könyök 18 db (hajlítás esetén nincs rá szükség csak 2 db 15mm-es toldó gyűrűre! Adhezol matt fekete festék 1 kg.

(egyedileg eltérő méretezéssel készült kollektor látható a képen) Anyagszükséglet: 1 db kollektorhoz Abszorber felülethez horganyzott lemezből.

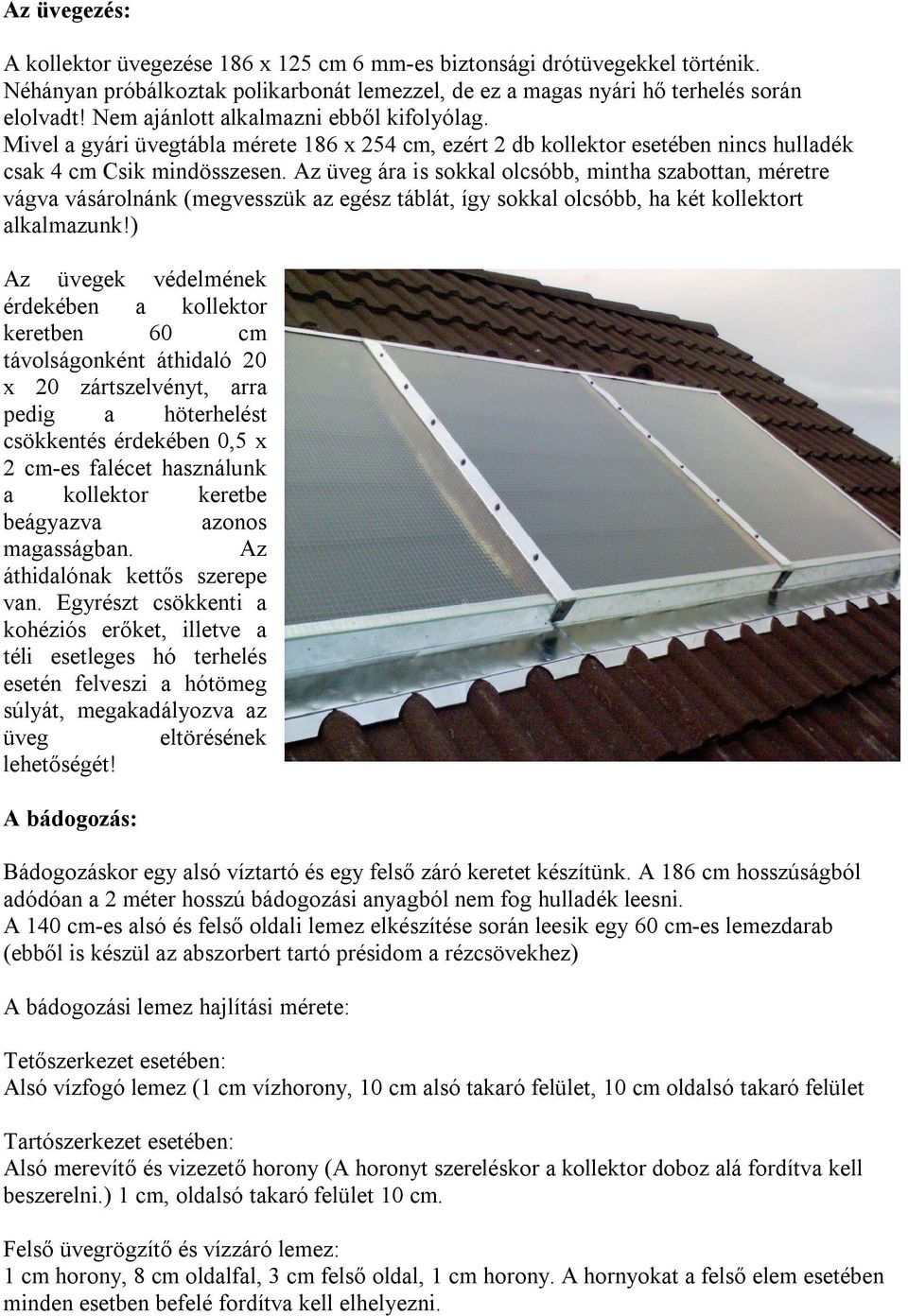

4 Az üvegezés: A kollektor üvegezése 186 x 125 cm 6 mm-es biztonsági drótüvegekkel történik. Néhányan próbálkoztak polikarbonát lemezzel, de ez a magas nyári hő terhelés során elolvadt! Nem ajánlott alkalmazni ebből kifolyólag. Mivel a gyári üvegtábla mérete 186 x 254 cm, ezért 2 db kollektor esetében nincs hulladék csak 4 cm Csik mindösszesen. Az üveg ára is sokkal olcsóbb, mintha szabottan, méretre vágva vásárolnánk (megvesszük az egész táblát, így sokkal olcsóbb, ha két kollektort alkalmazunk!) Az üvegek védelmének érdekében a kollektor keretben 60 cm távolságonként áthidaló 20 x 20 zártszelvényt, arra pedig a höterhelést csökkentés érdekében 0,5 x 2 cm-es falécet használunk a kollektor keretbe beágyazva azonos magasságban. Az áthidalónak kettős szerepe van. Egyrészt csökkenti a kohéziós erőket, illetve a téli esetleges hó terhelés esetén felveszi a hótömeg súlyát, megakadályozva az üveg eltörésének lehetőségét! A bádogozás: Bádogozáskor egy alsó víztartó és egy felső záró keretet készítünk. A 186 cm hosszúságból adódóan a 2 méter hosszú bádogozási anyagból nem fog hulladék leesni. A 140 cm-es alsó és felső oldali lemez elkészítése során leesik egy 60 cm-es lemezdarab (ebből is készül az abszorbert tartó présidom a rézcsövekhez) A bádogozási lemez hajlítási mérete: Tetőszerkezet esetében: Alsó vízfogó lemez (1 cm vízhorony, 10 cm alsó takaró felület, 10 cm oldalsó takaró felület Tartószerkezet esetében: Alsó merevítő és vizezető horony (A horonyt szereléskor a kollektor doboz alá fordítva kell beszerelni.) 1 cm, oldalsó takaró felület 10 cm. Felső üvegrögzítő és vízzáró lemez: 1 cm horony, 8 cm oldalfal, 3 cm felső oldal, 1 cm horony. A hornyokat a felső elem esetében minden esetben befelé fordítva kell elhelyezni.

Az üveg ára is sokkal olcsóbb, mintha szabottan, méretre vágva vásárolnánk (megvesszük az egész táblát, így sokkal olcsóbb, ha két kollektort alkalmazunk!

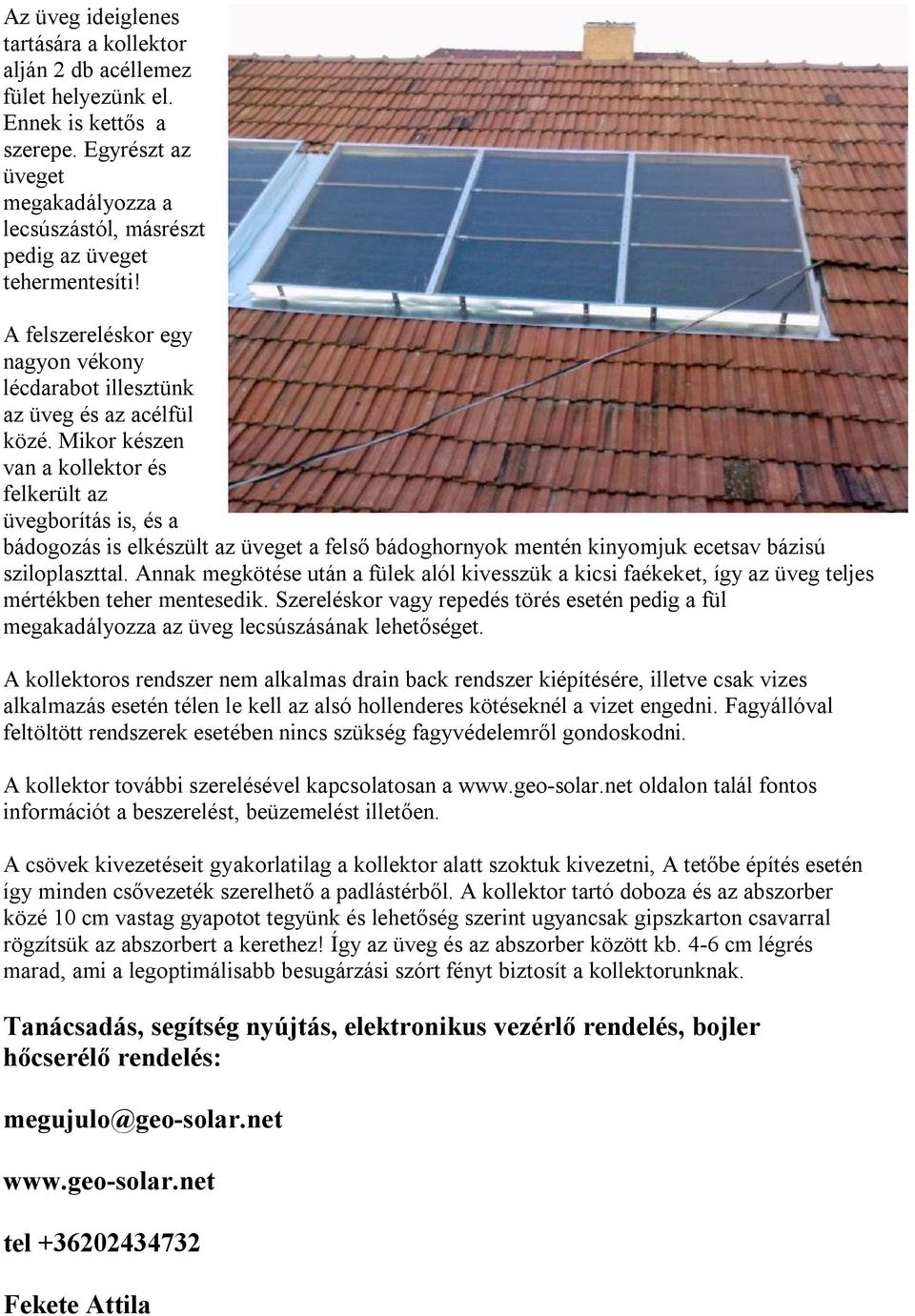

5 Az üveg ideiglenes tartására a kollektor alján 2 db acéllemez fület helyezünk el. Ennek is kettős a szerepe. Egyrészt az üveget megakadályozza a lecsúszástól, másrészt pedig az üveget tehermentesíti! A felszereléskor egy nagyon vékony lécdarabot illesztünk az üveg és az acélfül közé. Mikor készen van a kollektor és felkerült az üvegborítás is, és a bádogozás is elkészült az üveget a felső bádoghornyok mentén kinyomjuk ecetsav bázisú sziloplaszttal. Annak megkötése után a fülek alól kivesszük a kicsi faékeket, így az üveg teljes mértékben teher mentesedik. Szereléskor vagy repedés törés esetén pedig a fül megakadályozza az üveg lecsúszásának lehetőséget. A kollektoros rendszer nem alkalmas drain back rendszer kiépítésére, illetve csak vizes alkalmazás esetén télen le kell az alsó hollenderes kötéseknél a vizet engedni. Fagyállóval feltöltött rendszerek esetében nincs szükség fagyvédelemről gondoskodni. A kollektor további szerelésével kapcsolatosan a oldalon talál fontos információt a beszerelést, beüzemelést illetően. A csövek kivezetéseit gyakorlatilag a kollektor alatt szoktuk kivezetni, A tetőbe építés esetén így minden csővezeték szerelhető a padlástérből. A kollektor tartó doboza és az abszorber közé 10 cm vastag gyapotot tegyünk és lehetőség szerint ugyancsak gipszkarton csavarral rögzítsük az abszorbert a kerethez! Így az üveg és az abszorber között kb. 4-6 cm légrés marad, ami a legoptimálisabb besugárzási szórt fényt biztosít a kollektorunknak. Tanácsadás, segítség nyújtás, elektronikus vezérlő rendelés, bojler hőcserélő rendelés: megujulo@geo-solar.net tel Fekete Attila

Mikor készen van a kollektor és felkerült az üvegborítás is, és a bádogozás is elkészült az üveget a felső bádoghornyok mentén kinyomjuk ecetsav bázisú sziloplaszttal.
