1 Sörkollektor

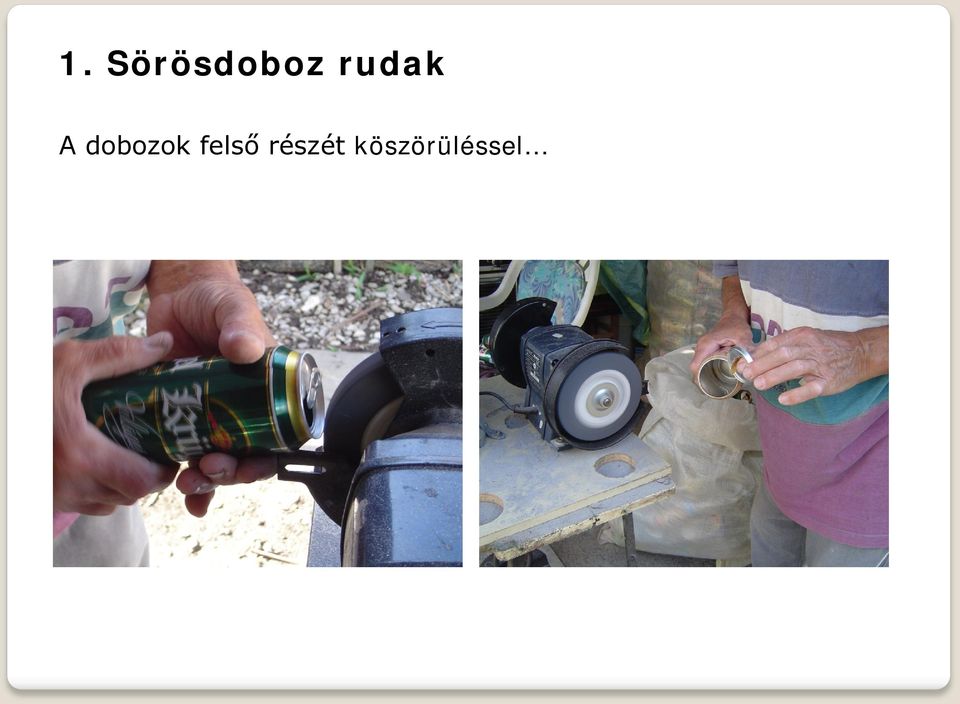

2 1. Sörösdoboz rudak A dobozok felső részét köszörüléssel

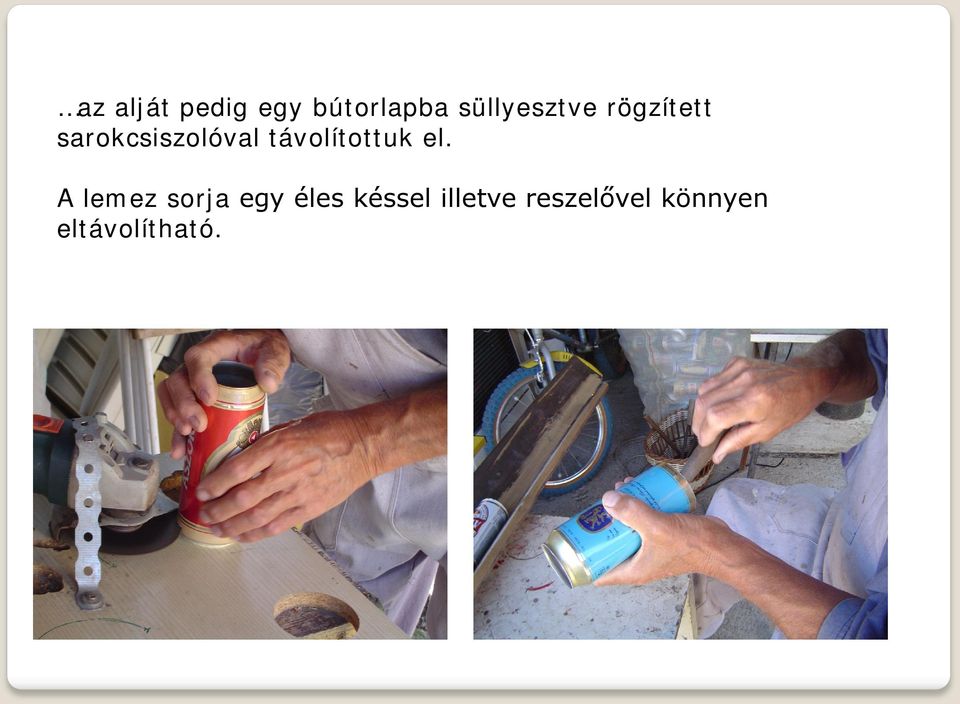

3 az alját pedig egy bútorlapba süllyesztve rögzített sarokcsiszolóval távolítottuk el. A lemez sorja egy éles késsel illetve reszelővel könnyen eltávolítható.

4 A rudak pontos hosszát és egyenességét két derékszögben összerögzített léccel szabályoztuk be. A dobozok kimosása a felső rész kivágása után történt ultrás vízben. A rögzítés és festés előtt a kész rudak külső felületét zsírtalanítottuk.

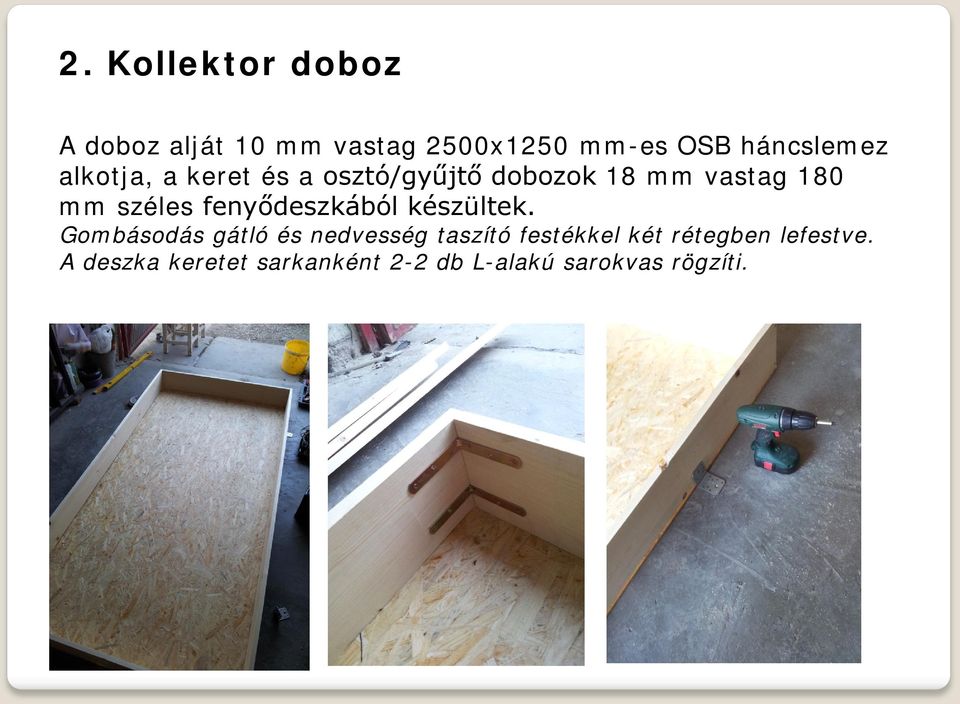

5 2. Kollektor doboz A doboz alját 10 mm vastag 2500x1250 mm-es OSB háncslemez alkotja, a keret és a osztó/gyűjtő dobozok 18 mm vastag 180 mm széles fenyődeszkából készültek. Gombásodás gátló és nedvesség taszító festékkel két rétegben lefestve. A deszka keretet sarkanként 2-2 db L-alakú sarokvas rögzíti.

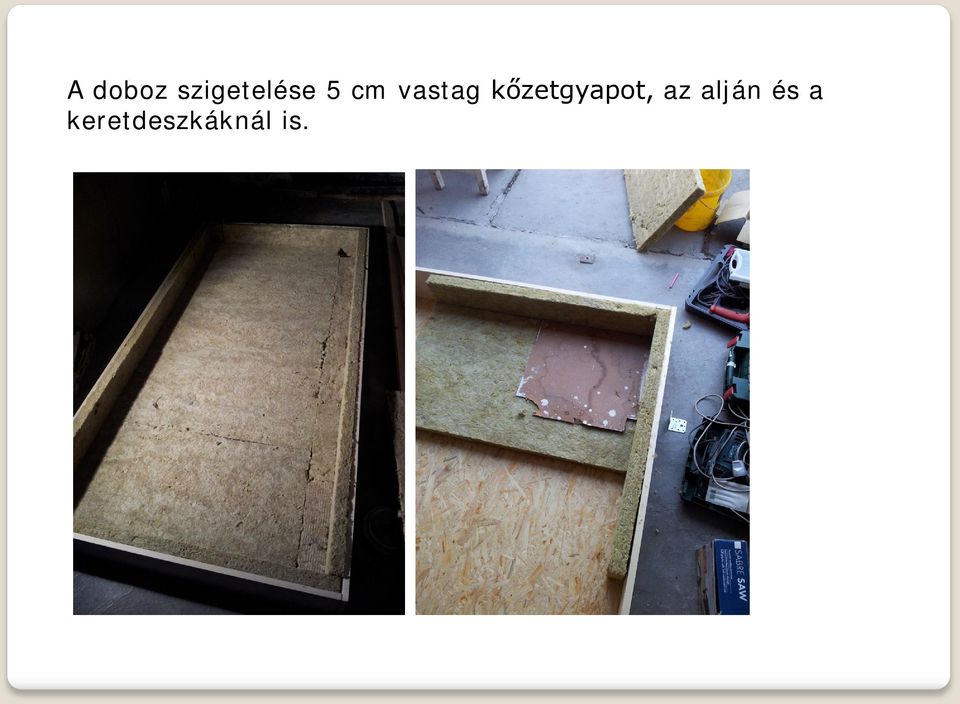

6 A doboz szigetelése 5 cm vastag kőzetgyapot, az alján és a keretdeszkáknál is.

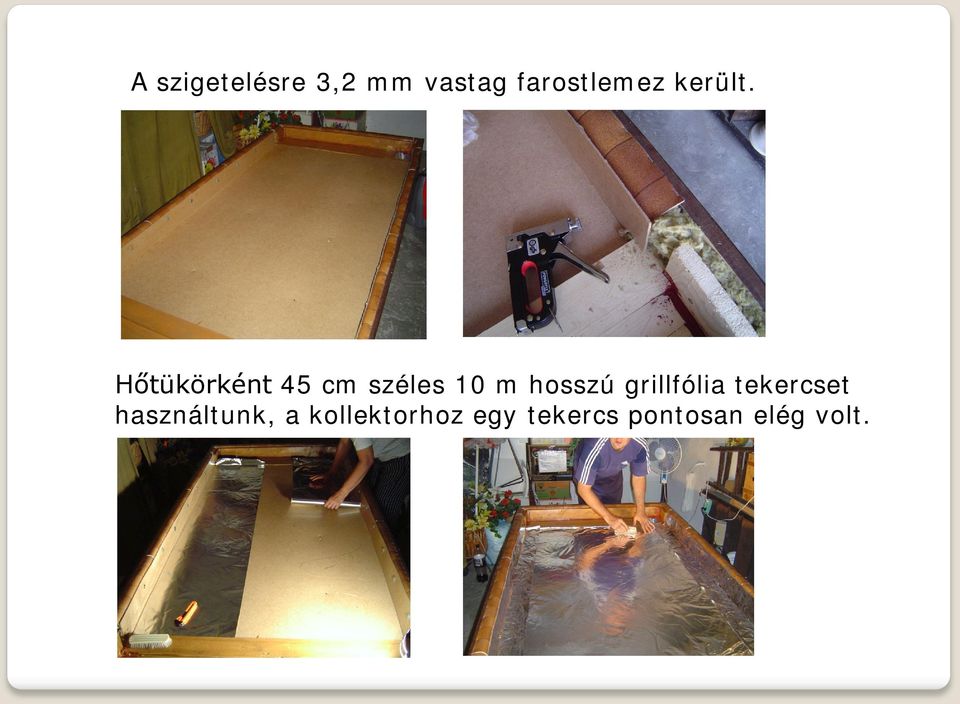

7 A szigetelésre 3,2 mm vastag farostlemez került. Hőtükörként 45 cm széles 10 m hosszú grillfólia tekercset használtunk, a kollektorhoz egy tekercs pontosan elég volt.

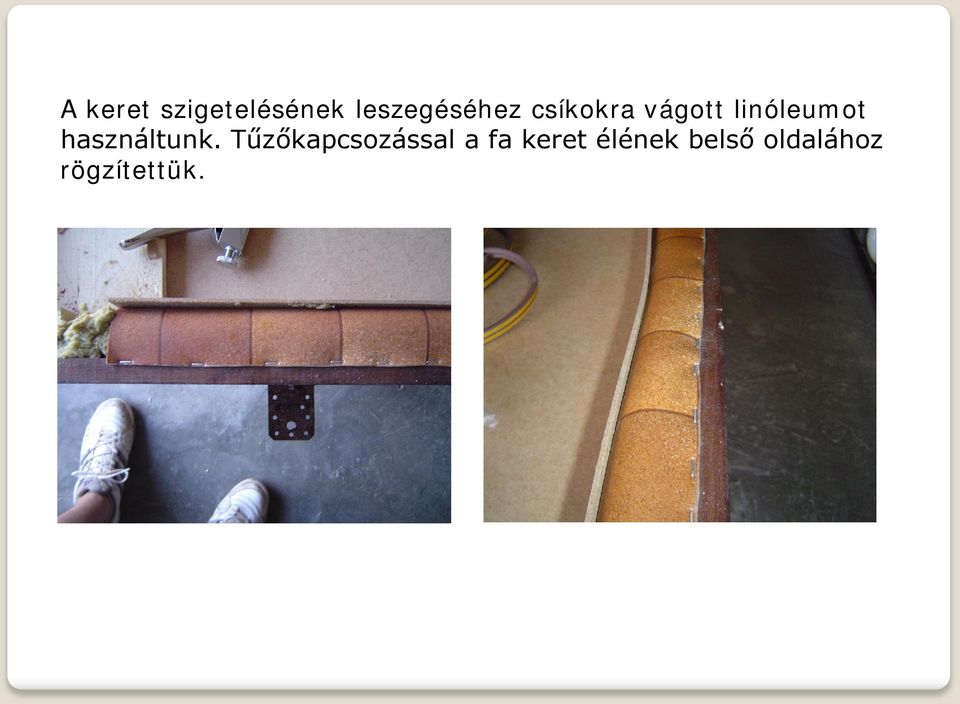

8 A keret szigetelésének leszegéséhez csíkokra vágott linóleumot használtunk. Tűzőkapcsozással a fa keret élének belső oldalához rögzítettük.

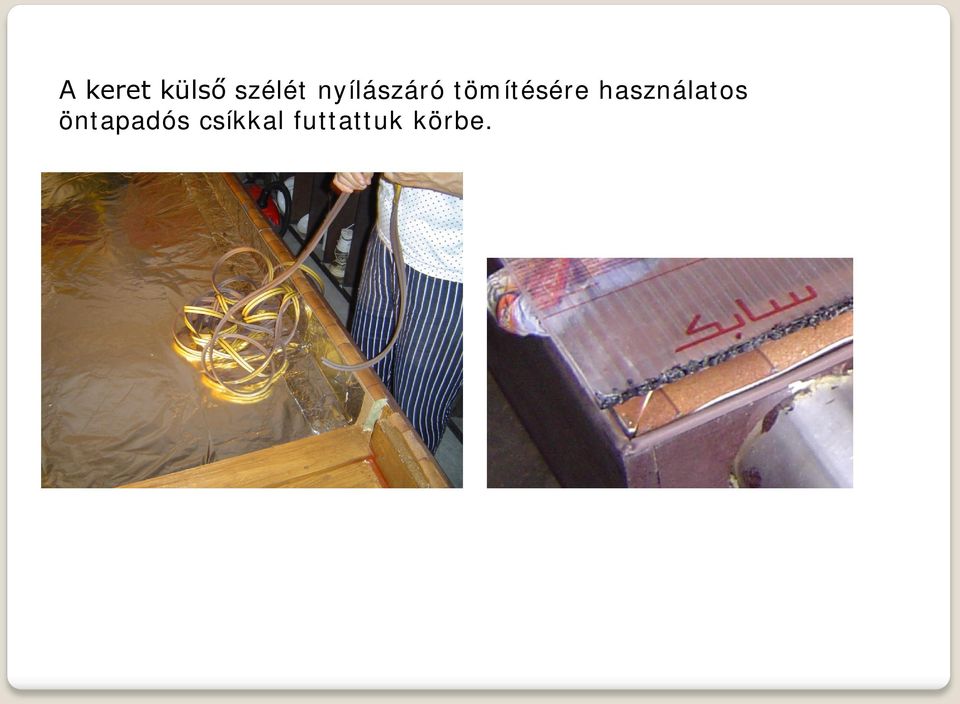

9 A keret külső szélét nyílászáró tömítésére használatos öntapadós csíkkal futtattuk körbe.

10 A doboz letakarására 10 mm-es légkamrás polikarbonát lemezt használtunk, aminek végeit szilikonnal tömítettük a szennyeződés és a rovarok ellen. A polikarbonátot L-alakú alumínium profillal (3x4 cm) rögzítettük a doboz oldalához úgy, hogy a tágulására lehetőséget hagytunk.

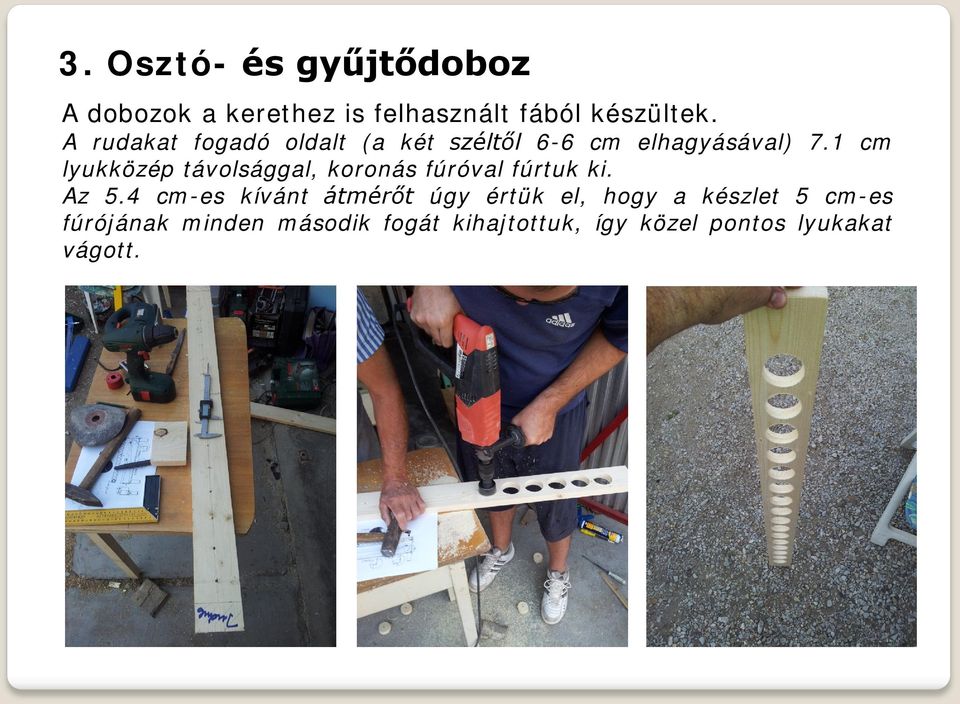

11 3. Osztó- és gyűjtődoboz A dobozok a kerethez is felhasznált fából készültek. A rudakat fogadó oldalt (a két széltől 6-6 cm elhagyásával) 7.1 cm lyukközép távolsággal, koronás fúróval fúrtuk ki. Az 5.4 cm-es kívánt átmérőt úgy értük el, hogy a készlet 5 cm-es fúrójának minden második fogát kihajtottuk, így közel pontos lyukakat vágott.

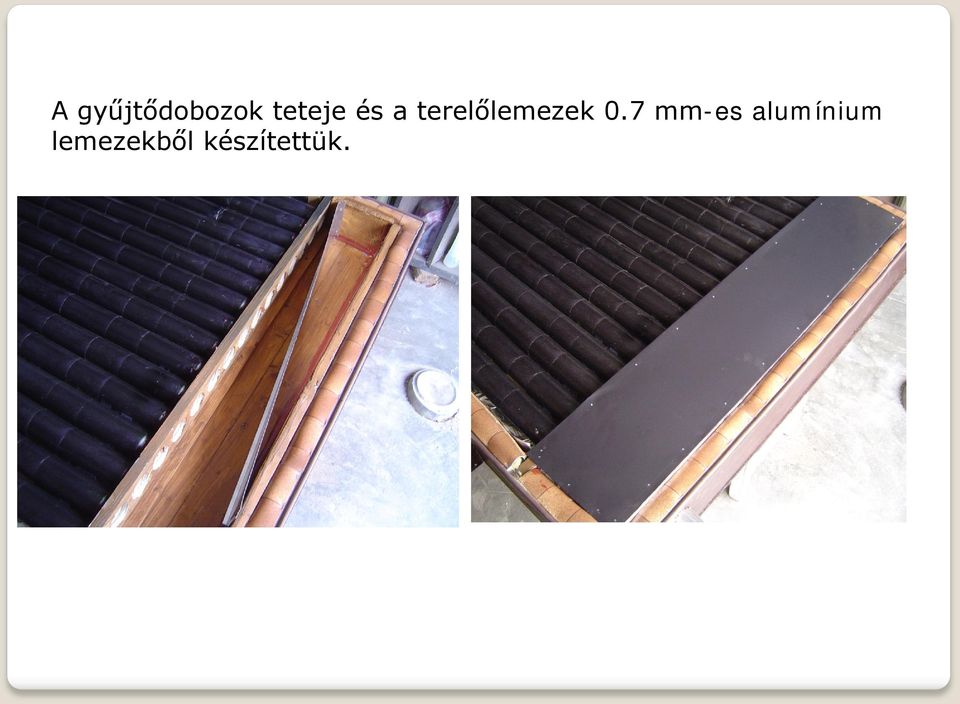

12 A gyűjtődobozok teteje és a terelőlemezek 0.7 mm-es alumínium lemezekből készítettük.

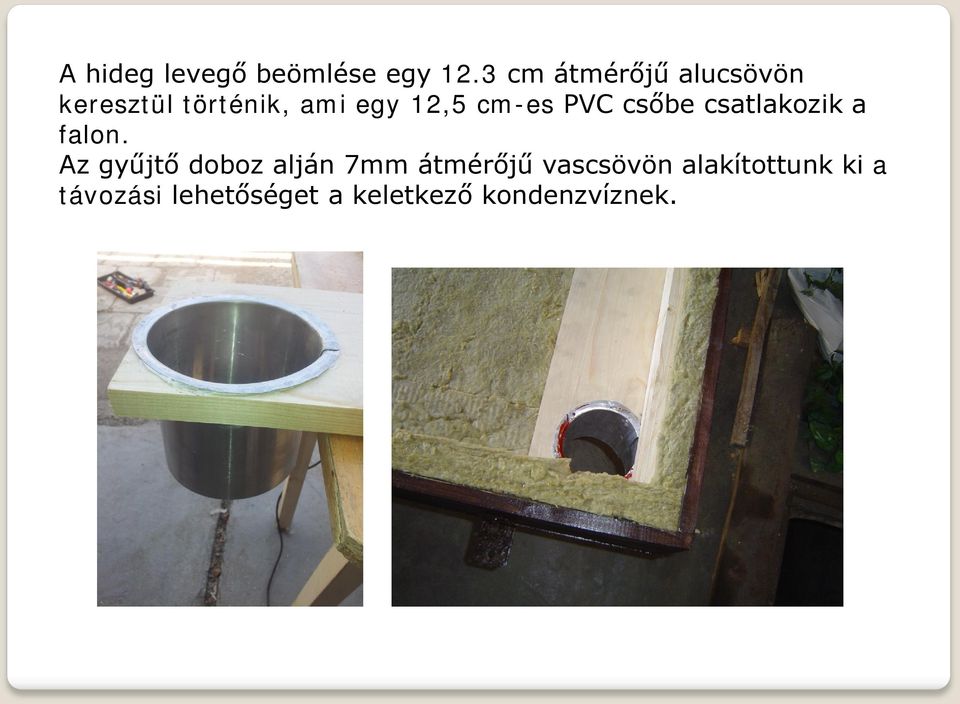

13 A hideg levegő beömlése egy 12.3 cm átmérőjű alucsövön keresztül történik, ami egy 12,5 cm-es PVC csőbe csatlakozik a falon. Az gyűjtő doboz alján 7mm átmérőjű vascsövön alakítottunk ki a távozási lehetőséget a keletkező kondenzvíznek.

14 A gyűjtődobozból a meleg levegő egy 12,5 cm-es alucsövön keresztül áramlik ki a doboz tetején. A termosztát hőmérőjét a távozó cső torkolatánál kifeszített drótra rögzítettük, 5 cm-re belógatva a gyűjtő dobozba.

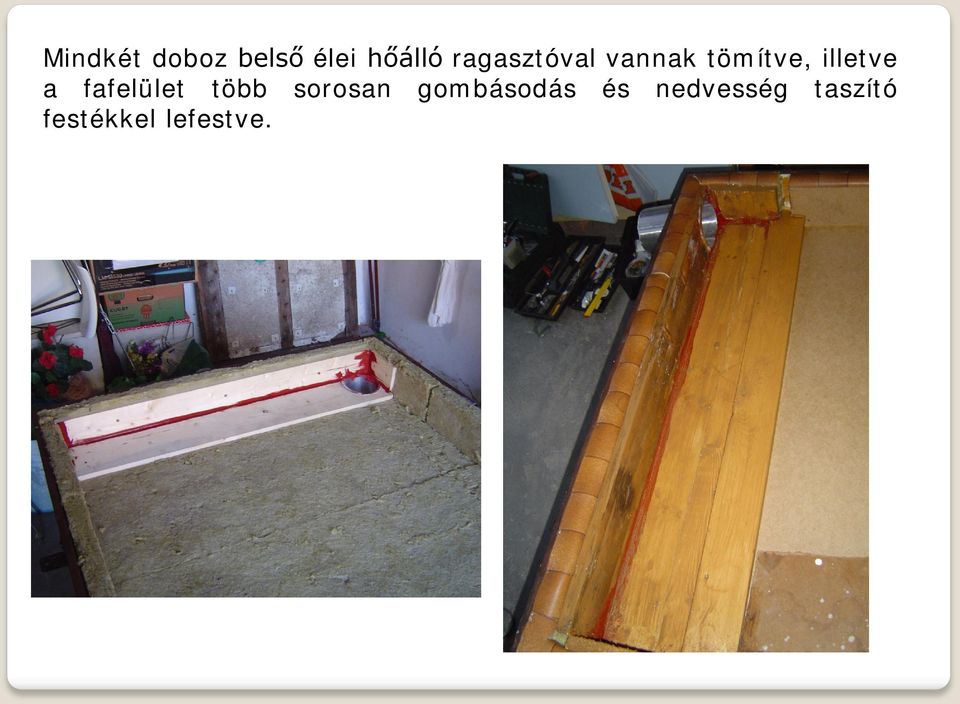

15 Mindkét doboz belső élei hőálló ragasztóval vannak tömítve, illetve a fafelület több sorosan gombásodás és nedvesség taszító festékkel lefestve.

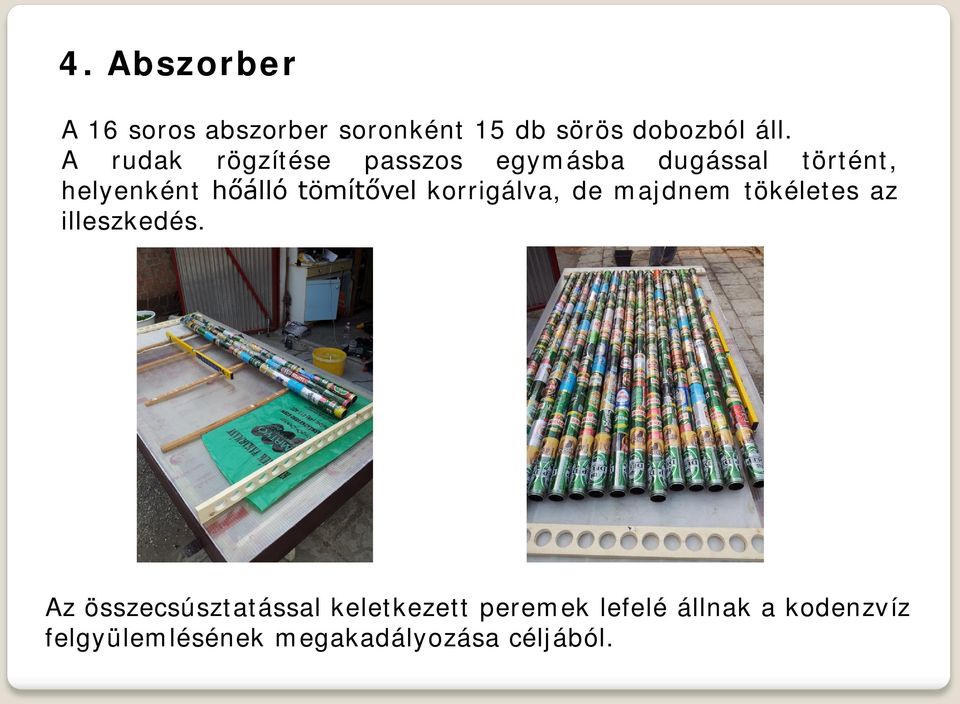

16 4. Abszorber A 16 soros abszorber soronként 15 db sörös dobozból áll. A rudak rögzítése passzos egymásba dugással történt, helyenként hőálló tömítővel korrigálva, de majdnem tökéletes az illeszkedés. Az összecsúsztatással keletkezett peremek lefelé állnak a kodenzvíz felgyülemlésének megakadályozása céljából.

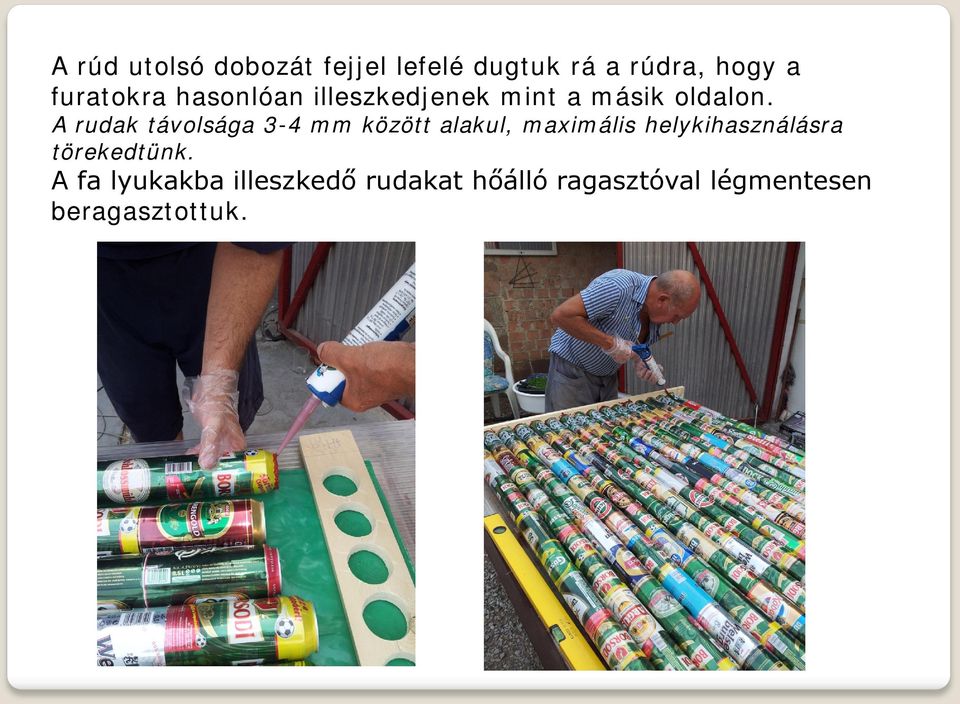

17 A rúd utolsó dobozát fejjel lefelé dugtuk rá a rúdra, hogy a furatokra hasonlóan illeszkedjenek mint a másik oldalon. A rudak távolsága 3-4 mm között alakul, maximális helykihasználásra törekedtünk. A fa lyukakba illeszkedő rudakat hőálló ragasztóval légmentesen beragasztottuk.

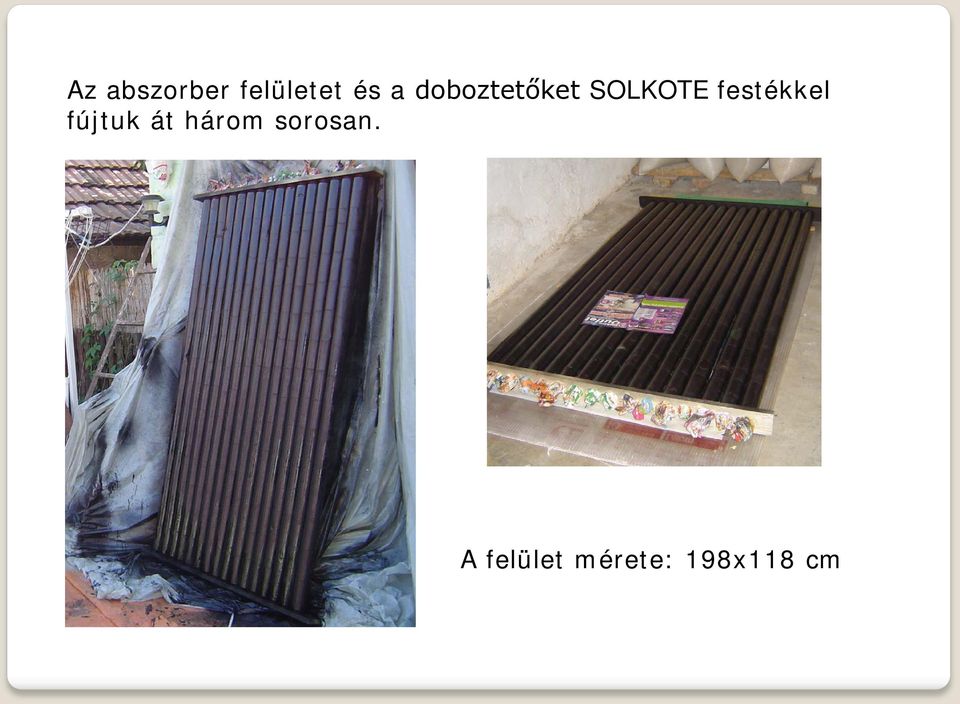

18 Az abszorber felületet és a doboztetőket SOLKOTE festékkel fújtuk át három sorosan. A felület mérete: 198x118 cm

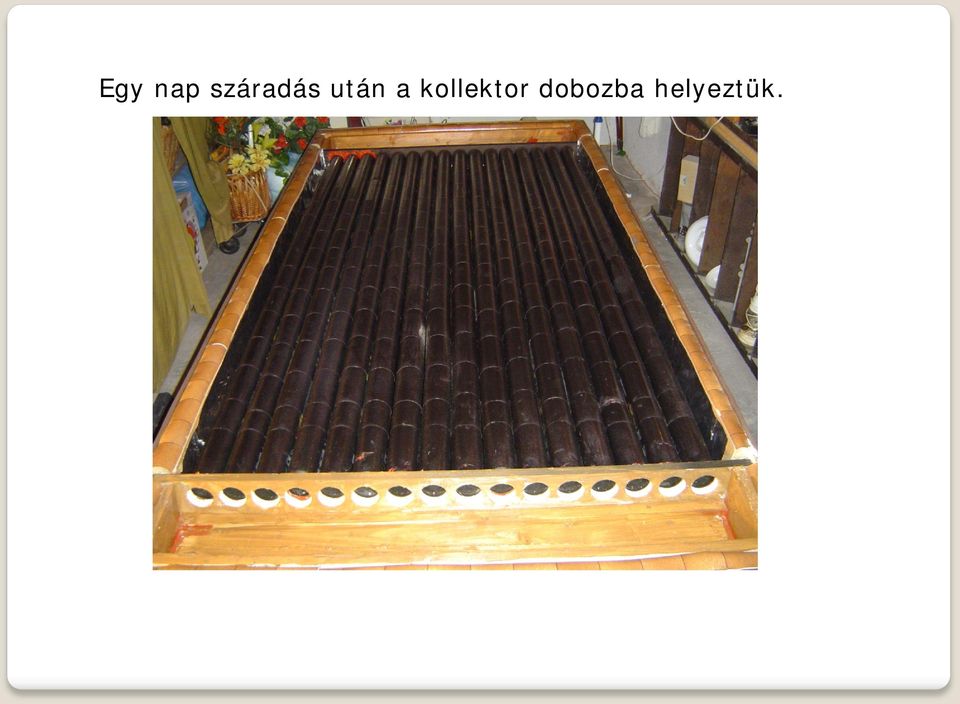

19 Egy nap száradás után a kollektor dobozba helyeztük.

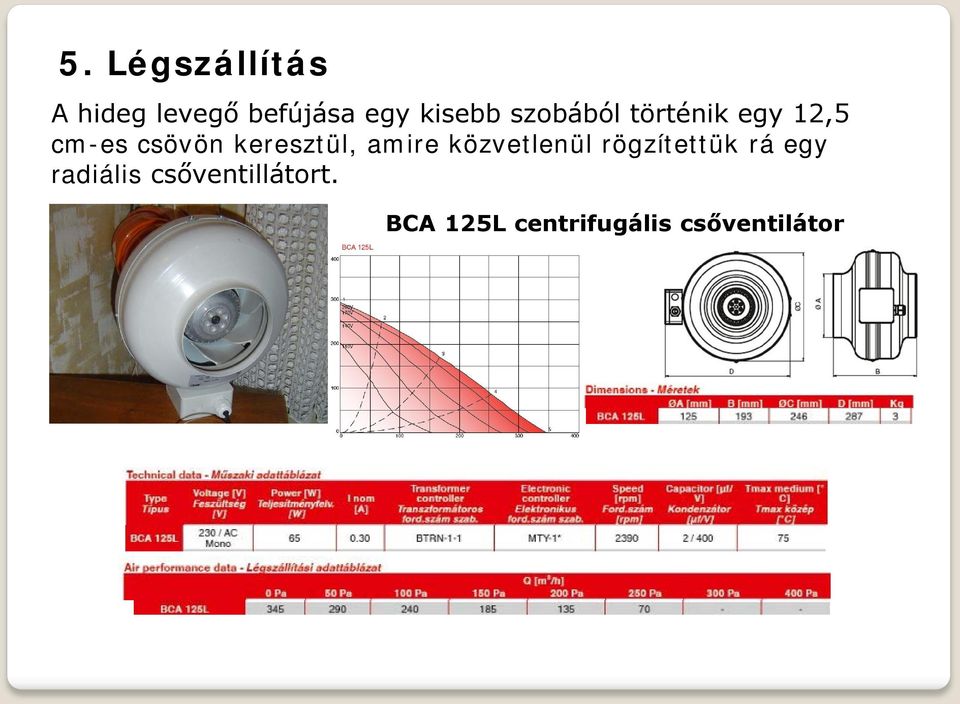

20 5. Légszállítás A hideg levegő befújása egy kisebb szobából történik egy 12,5 cm-es csövön keresztül, amire közvetlenül rögzítettük rá egy radiális csőventillátort. BCA 125L centrifugális csőventilátor

21 A kollektor és a légtechnikai rendszer vesztesége illetve a ventilátor méretezés a Ventiméretezőjével került kiszámításra.

22 A venti előtt a szájára illeszkedő toldóba applikált porszívószűrő szűri a beáramló levegőt. A venti és a PVC cső közé helyeztük be a lenti fém visszacsapó szelepet.

23 A kollektorból távozó meleg levegő a padláson utazik 4 m-t a fűtött helyiségig SONOFLEX hőszigetelt légcsatornán, amit a plafonba helyezett PVC csőbe csatlakozás előtt szintén visszacsapó szelep zár. A laza állagú légcsatornába beillesztett visszacsapó szelep tengelyének függőlegessége céljából a toldást fa vályúba helyeztük.

24 A plafonon egy PVC csövet dugtunk át, ehhez csatlakoztattuk a padláson a szigetelt légcsövet. A fűtött helyiségbe beáramlást a plafonon egy fém befúvó légszelep oszlatja el, hogy a huzathatást elkerüljük.

25

26 6. Kollektor elhelyezkedése és felhelyezése A kollektor egy déli fekvésű falra került felhelyezésre, felszorítva teljesen a sablondeszkáig. A hideg levegő a dobozra merőlegesen érkezik, a meleg párhuzamosan távozik.

27 A kollektor felhelyezése:

28 A doboz súlya kb. 75 kg, így 4 db 10x100-as Fischer tiplivel és 10x120-as hat lap fejű csavarokkal rögzítettük a falra, illetve két L-alakú konzollal támasztottuk meg az alja két széléhez közel.

29 7. Vezérlés A kollektor vezérlését egy különbségi hőfokkapcsoló (Pixtronic) látja el, ami belső hőmérsékleti értékét a fűtött szobába vezetett hőmérőből, a külső (kollektor) értéket pedig a gyűjtődobozból kapja.

30 A ventilátor és a vezérlő elhelyezése a lakótérben:

31 A kollektor kivitelezése 6 napot vett igénybe: A felhasznált anyagok és ráfordítások: Anyagok (fa, osb, kőzetgyapot, farostlemez) Bádogos anyagok (L profil, terelőlemez, becsatlakozók) 7500 Csavarok, pántok, szilikon, ragasztó 4814 Grillfólia 1480 Sörösdobozok 1000 SOLKOTE festék 0.5l 4750 Polikarbonát lemez Szigetelő szalag a polikarbonát illesztéséhez 1120 Venti, légcsatorna, visszacsapószelepek, befújónyílás PVC cső, toldó, idomok 2400 Termosztát, vezérlő ÖSSZESEN: Ft
