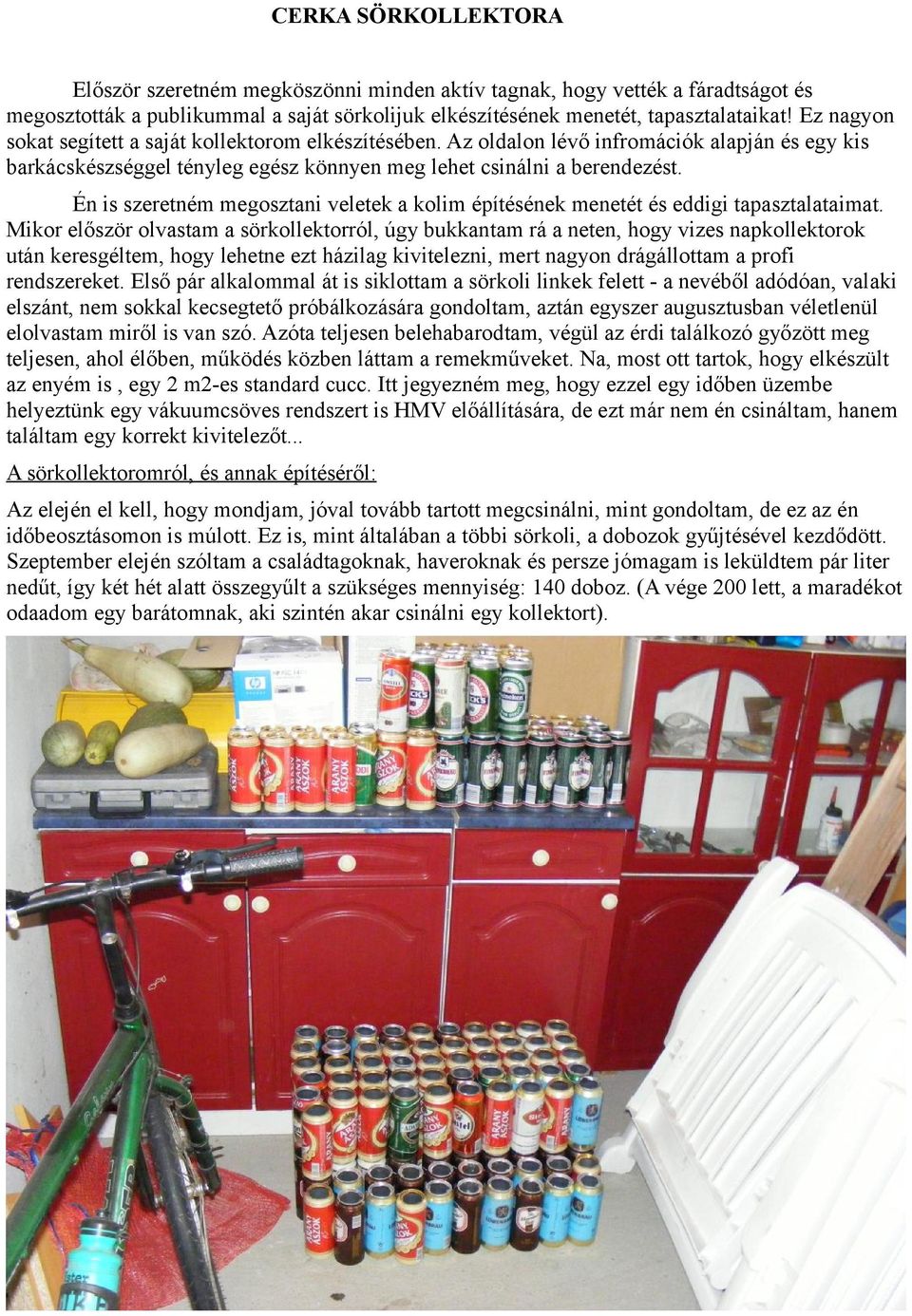

1 CERKA SÖRKOLLEKTORA Először szeretném megköszönni minden aktív tagnak, hogy vették a fáradtságot és megosztották a publikummal a saját sörkolijuk elkészítésének menetét, tapasztalataikat! Ez nagyon sokat segített a saját kollektorom elkészítésében. Az oldalon lévő infromációk alapján és egy kis barkácskészséggel tényleg egész könnyen meg lehet csinálni a berendezést. Én is szeretném megosztani veletek a kolim építésének menetét és eddigi tapasztalataimat. Mikor először olvastam a sörkollektorról, úgy bukkantam rá a neten, hogy vizes napkollektorok után keresgéltem, hogy lehetne ezt házilag kivitelezni, mert nagyon drágállottam a profi rendszereket. Első pár alkalommal át is siklottam a sörkoli linkek felett - a nevéből adódóan, valaki elszánt, nem sokkal kecsegtető próbálkozására gondoltam, aztán egyszer augusztusban véletlenül elolvastam miről is van szó. Azóta teljesen belehabarodtam, végül az érdi találkozó győzött meg teljesen, ahol élőben, működés közben láttam a remekműveket. Na, most ott tartok, hogy elkészült az enyém is, egy 2 m2-es standard cucc. Itt jegyezném meg, hogy ezzel egy időben üzembe helyeztünk egy vákuumcsöves rendszert is HMV előállítására, de ezt már nem én csináltam, hanem találtam egy korrekt kivitelezőt... A sörkollektoromról, és annak építéséről: Az elején el kell, hogy mondjam, jóval tovább tartott megcsinálni, mint gondoltam, de ez az én időbeosztásomon is múlott. Ez is, mint általában a többi sörkoli, a dobozok gyűjtésével kezdődött. Szeptember elején szóltam a családtagoknak, haveroknak és persze jómagam is leküldtem pár liter nedűt, így két hét alatt összegyűlt a szükséges mennyiség: 140 doboz. (A vége 200 lett, a maradékot odaadom egy barátomnak, aki szintén akar csinálni egy kollektort).

Én is szeretném megosztani veletek a kolim építésének menetét és eddigi tapasztalataimat.

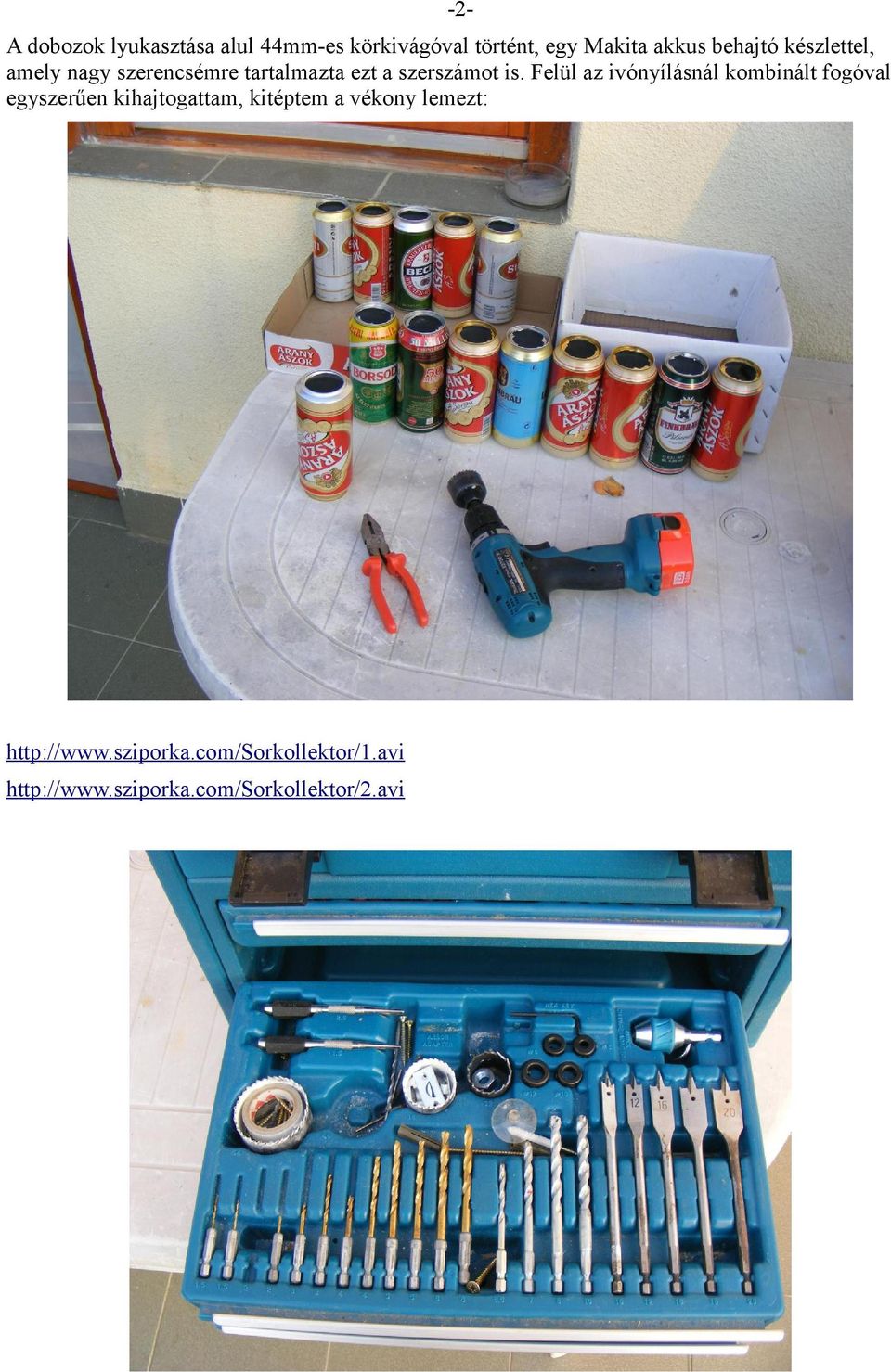

2 -2A dobozok lyukasztása alul 44mm-es körkivágóval történt, egy Makita akkus behajtó készlettel, amely nagy szerencsémre tartalmazta ezt a szerszámot is. Felül az ivónyílásnál kombinált fogóval egyszerűen kihajtogattam, kitéptem a vékony lemezt:

Felül az ivónyílásnál kombinált fogóval egyszerűen kihajtogattam, kitéptem a

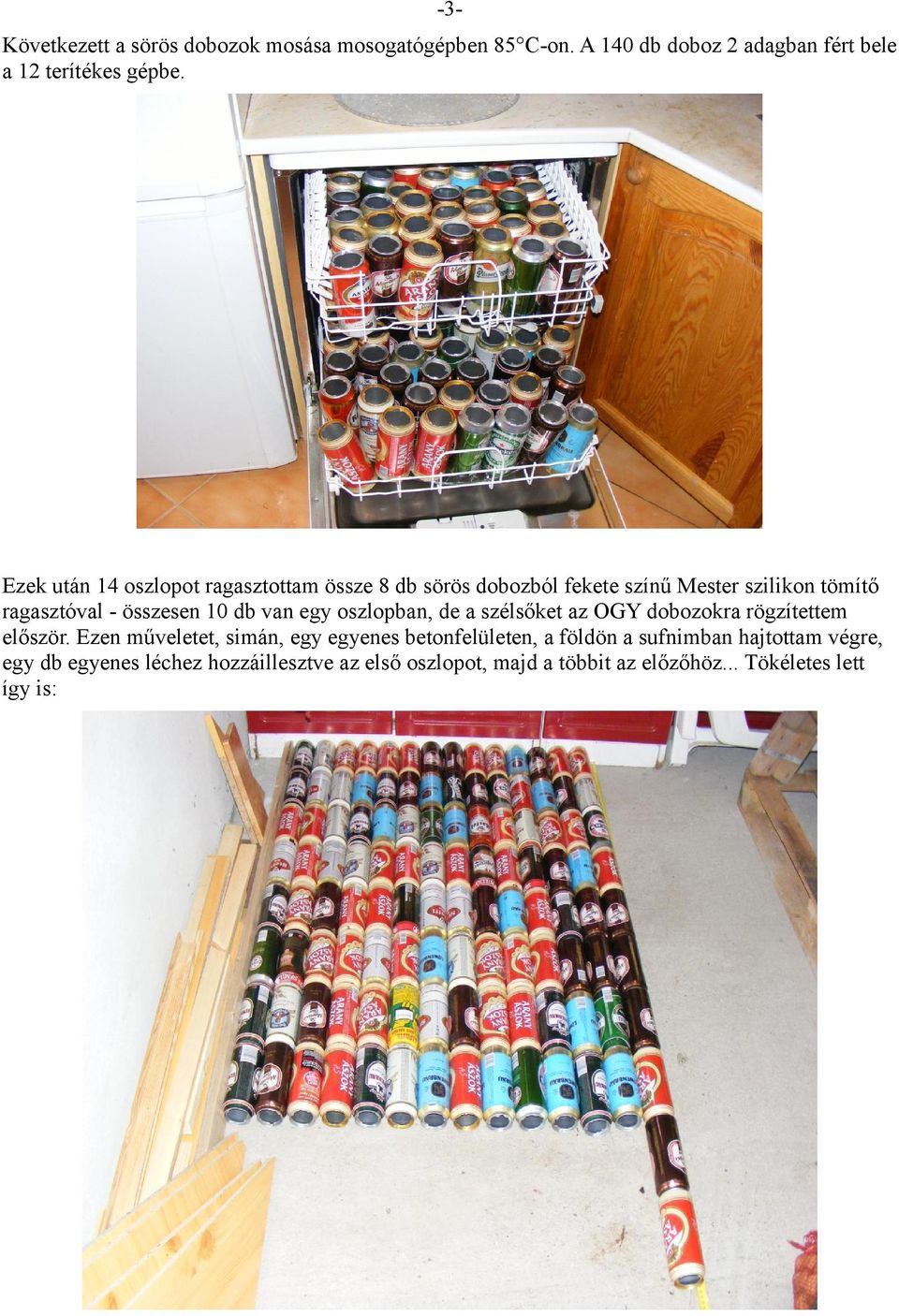

3 -3Következett a sörös dobozok mosása mosogatógépben 85 C-on. A 140 db doboz 2 adagban fért bele a 12 terítékes gépbe. Ezek után 14 oszlopot ragasztottam össze 8 db sörös dobozból fekete színű Mester szilikon tömítő ragasztóval - összesen 10 db van egy oszlopban, de a szélsőket az OGY dobozokra rögzítettem először. Ezen műveletet, simán, egy egyenes betonfelületen, a földön a sufnimban hajtottam végre, egy db egyenes léchez hozzáillesztve az első oszlopot, majd a többit az előzőhöz... Tökéletes lett így is:

van egy oszlopban, de a szélsőket az OGY dobozokra rögzítettem először.

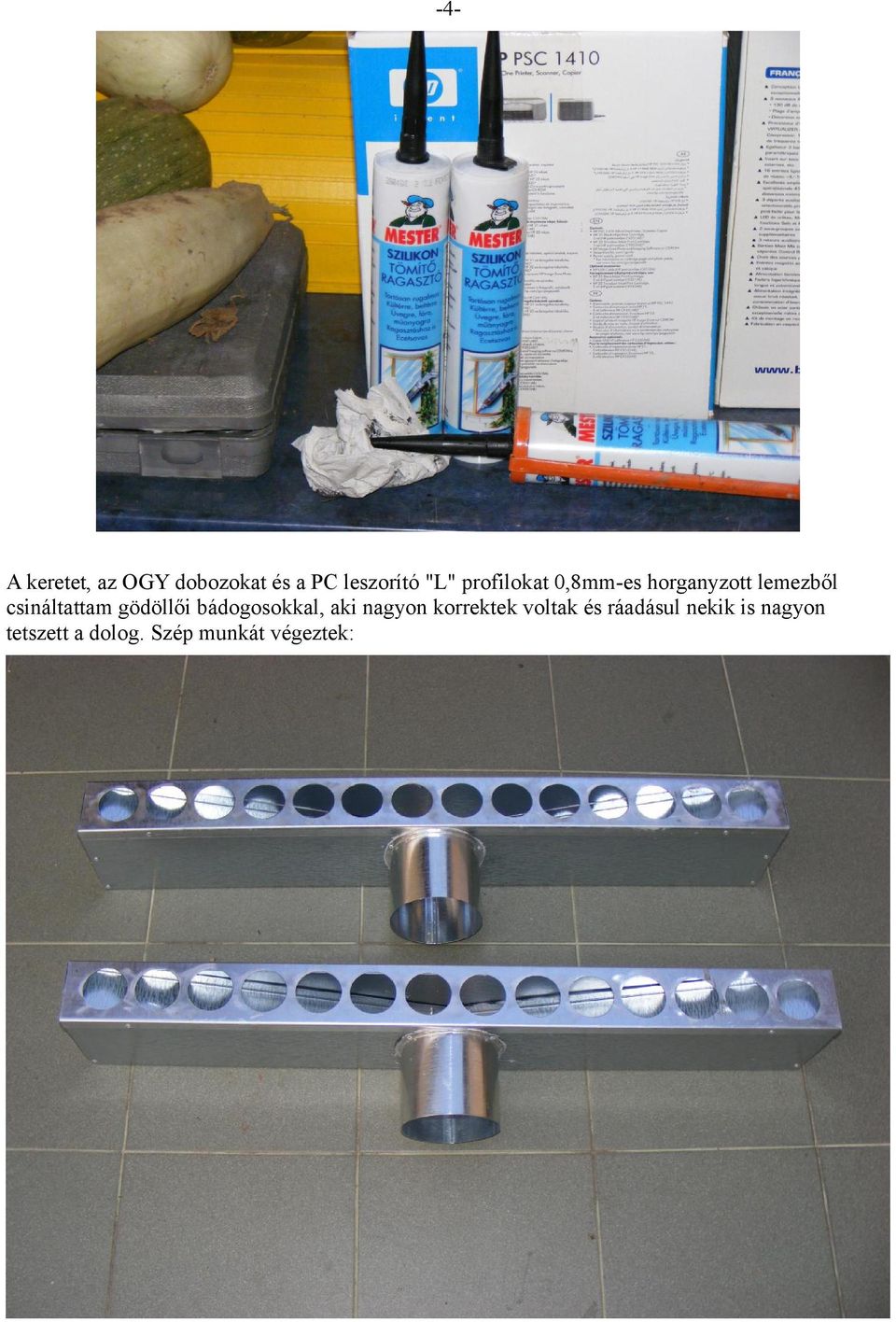

4 -4- A keretet, az OGY dobozokat és a PC leszorító "L" profilokat 0,8mm-es horganyzott lemezből csináltattam gödöllői bádogosokkal, aki nagyon korrektek voltak és ráadásul nekik is nagyon tetszett a dolog. Szép munkát végeztek:

gödöllői bádogosokkal, aki nagyon korrektek voltak és

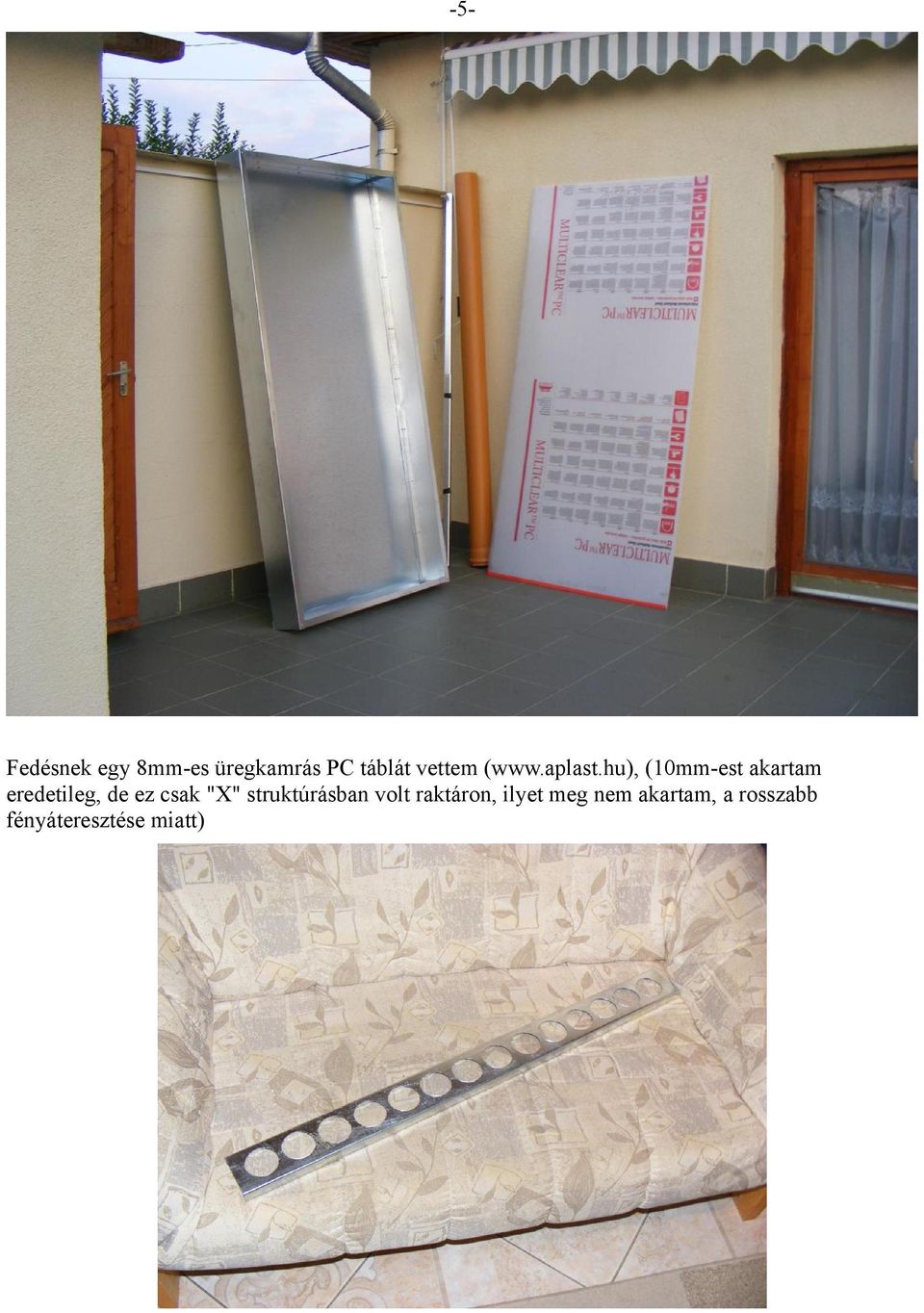

5 -5- Fedésnek egy 8mm-es üregkamrás PC táblát vettem ( (10mm-est akartam eredetileg, de ez csak "X" struktúrásban volt raktáron, ilyet meg nem akartam, a rosszabb fényáteresztése miatt)

hu), (10mm-est akartam eredetileg, de ez csak "X"

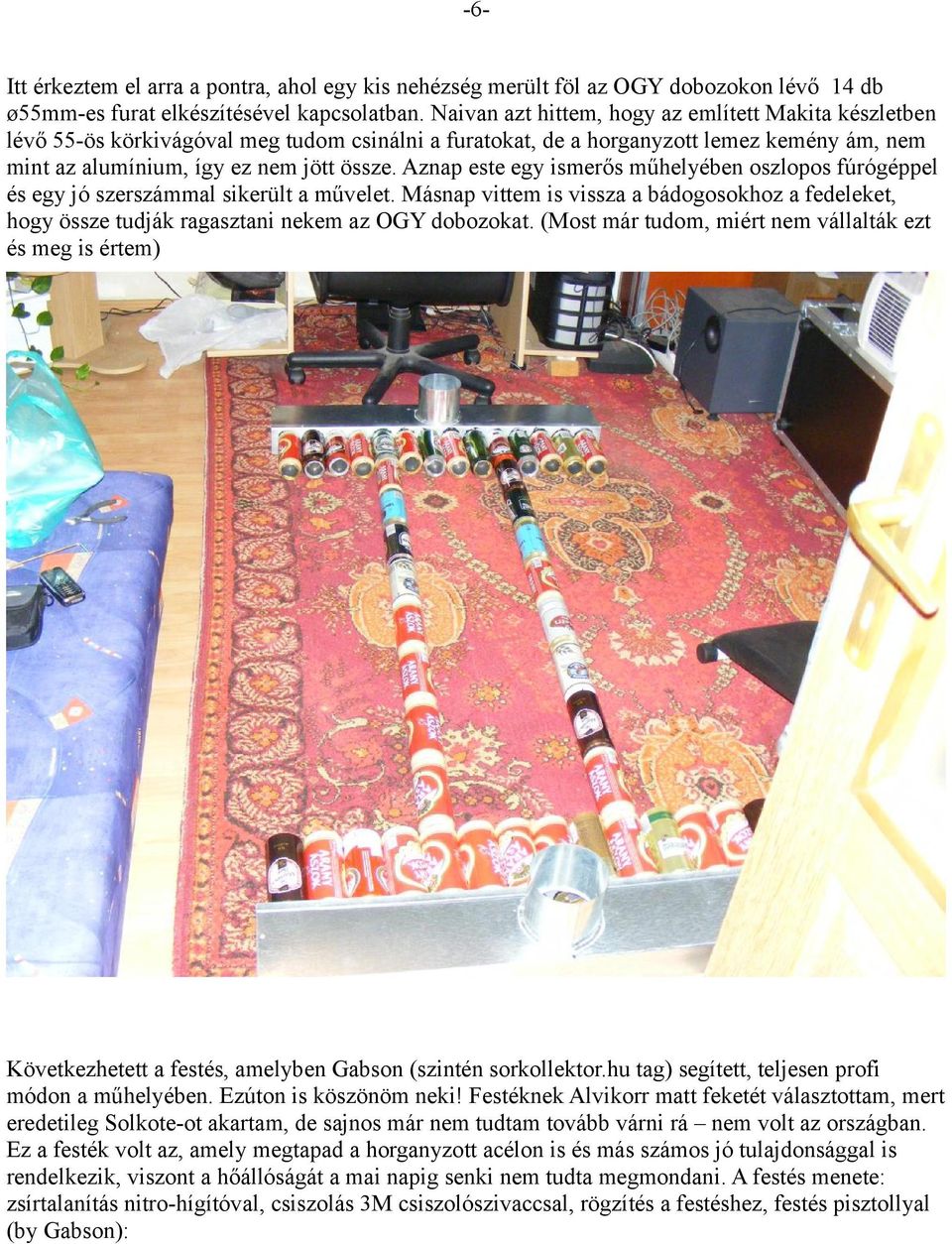

6 -6Itt érkeztem el arra a pontra, ahol egy kis nehézség merült föl az OGY dobozokon lévő 14 db ø55mm-es furat elkészítésével kapcsolatban. Naivan azt hittem, hogy az említett Makita készletben lévő 55-ös körkivágóval meg tudom csinálni a furatokat, de a horganyzott lemez kemény ám, nem mint az alumínium, így ez nem jött össze. Aznap este egy ismerős műhelyében oszlopos fúrógéppel és egy jó szerszámmal sikerült a művelet. Másnap vittem is vissza a bádogosokhoz a fedeleket, hogy össze tudják ragasztani nekem az OGY dobozokat. (Most már tudom, miért nem vállalták ezt és meg is értem) Következhetett a festés, amelyben Gabson (szintén sorkollektor.hu tag) segített, teljesen profi módon a műhelyében. Ezúton is köszönöm neki! Festéknek Alvikorr matt feketét választottam, mert eredetileg Solkote-ot akartam, de sajnos már nem tudtam tovább várni rá nem volt az országban. Ez a festék volt az, amely megtapad a horganyzott acélon is és más számos jó tulajdonsággal is rendelkezik, viszont a hőállóságát a mai napig senki nem tudta megmondani. A festés menete: zsírtalanítás nitro-hígítóval, csiszolás 3M csiszolószivaccsal, rögzítés a festéshez, festés pisztollyal (by Gabson):

Aznap este egy ismerős műhelyében oszlopos fúrógéppel és egy jó szerszámmal sikerült a művelet. Másnap vittem is vissza a bádogosokhoz a fedeleket, hogy össze tudják ragasztani nekem az OGY dobozokat.

7 -7-

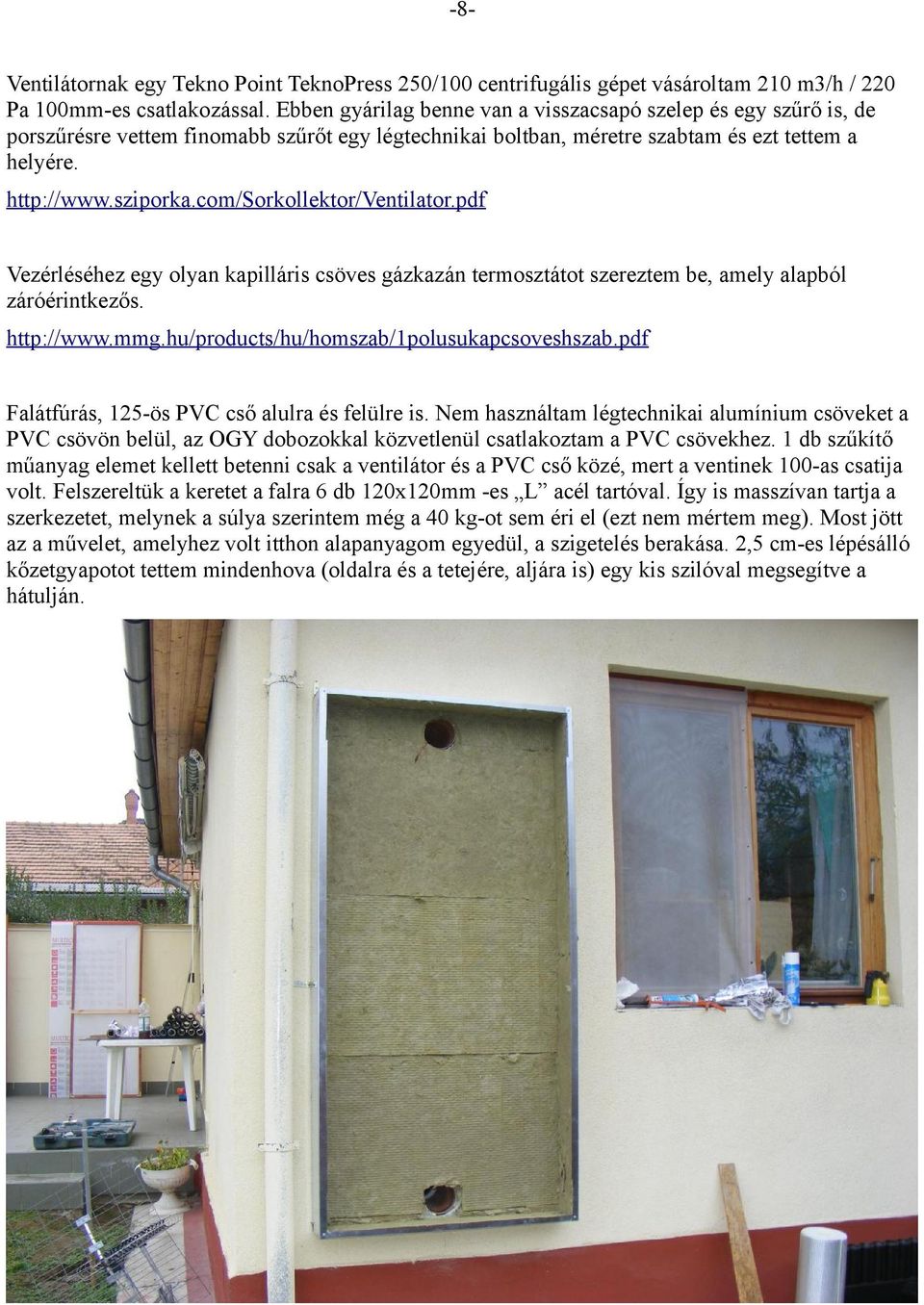

8 -8Ventilátornak egy Tekno Point TeknoPress 250/100 centrifugális gépet vásároltam 210 m3/h / 220 Pa 100mm-es csatlakozással. Ebben gyárilag benne van a visszacsapó szelep és egy szűrő is, de porszűrésre vettem finomabb szűrőt egy légtechnikai boltban, méretre szabtam és ezt tettem a helyére. Vezérléséhez egy olyan kapilláris csöves gázkazán termosztátot szereztem be, amely alapból záróérintkezős. Falátfúrás, 125-ös PVC cső alulra és felülre is. Nem használtam légtechnikai alumínium csöveket a PVC csövön belül, az OGY dobozokkal közvetlenül csatlakoztam a PVC csövekhez. 1 db szűkítő műanyag elemet kellett betenni csak a ventilátor és a PVC cső közé, mert a ventinek 100-as csatija volt. Felszereltük a keretet a falra 6 db 120x120mm -es L acél tartóval. Így is masszívan tartja a szerkezetet, melynek a súlya szerintem még a 40 kg-ot sem éri el (ezt nem mértem meg). Most jött az a művelet, amelyhez volt itthon alapanyagom egyedül, a szigetelés berakása. 2,5 cm-es lépésálló kőzetgyapotot tettem mindenhova (oldalra és a tetejére, aljára is) egy kis szilóval megsegítve a hátulján.

com/sorkollektor/ventilator.pdf Vezérléséhez egy olyan kapilláris csöves gázkazán termosztátot szereztem be, amely alapból záróérintkezős. http://www.mmg.hu/products/hu/homszab/1polusukapcsoveshszab.

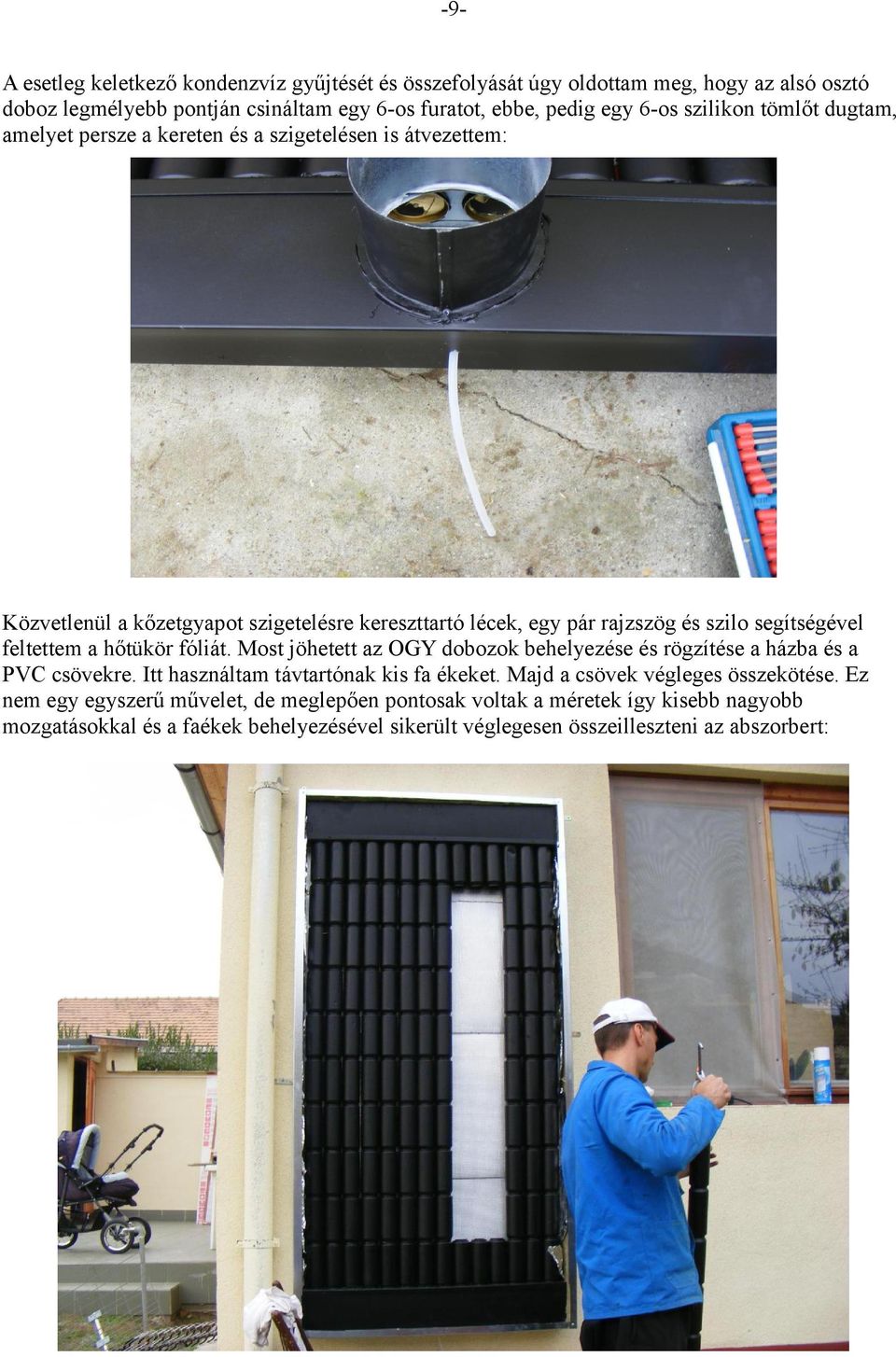

9 -9A esetleg keletkező kondenzvíz gyűjtését és összefolyását úgy oldottam meg, hogy az alsó osztó doboz legmélyebb pontján csináltam egy 6-os furatot, ebbe, pedig egy 6-os szilikon tömlőt dugtam, amelyet persze a kereten és a szigetelésen is átvezettem: Közvetlenül a kőzetgyapot szigetelésre kereszttartó lécek, egy pár rajzszög és szilo segítségével feltettem a hőtükör fóliát. Most jöhetett az OGY dobozok behelyezése és rögzítése a házba és a PVC csövekre. Itt használtam távtartónak kis fa ékeket. Majd a csövek végleges összekötése. Ez nem egy egyszerű művelet, de meglepően pontosak voltak a méretek így kisebb nagyobb mozgatásokkal és a faékek behelyezésével sikerült véglegesen összeilleszteni az abszorbert:

segítségével feltettem a hőtükör fóliát. Most jöhetett az OGY dobozok behelyezése és rögzítése a házba és a PVC csövekre. Itt használtam távtartónak kis fa ékeket.

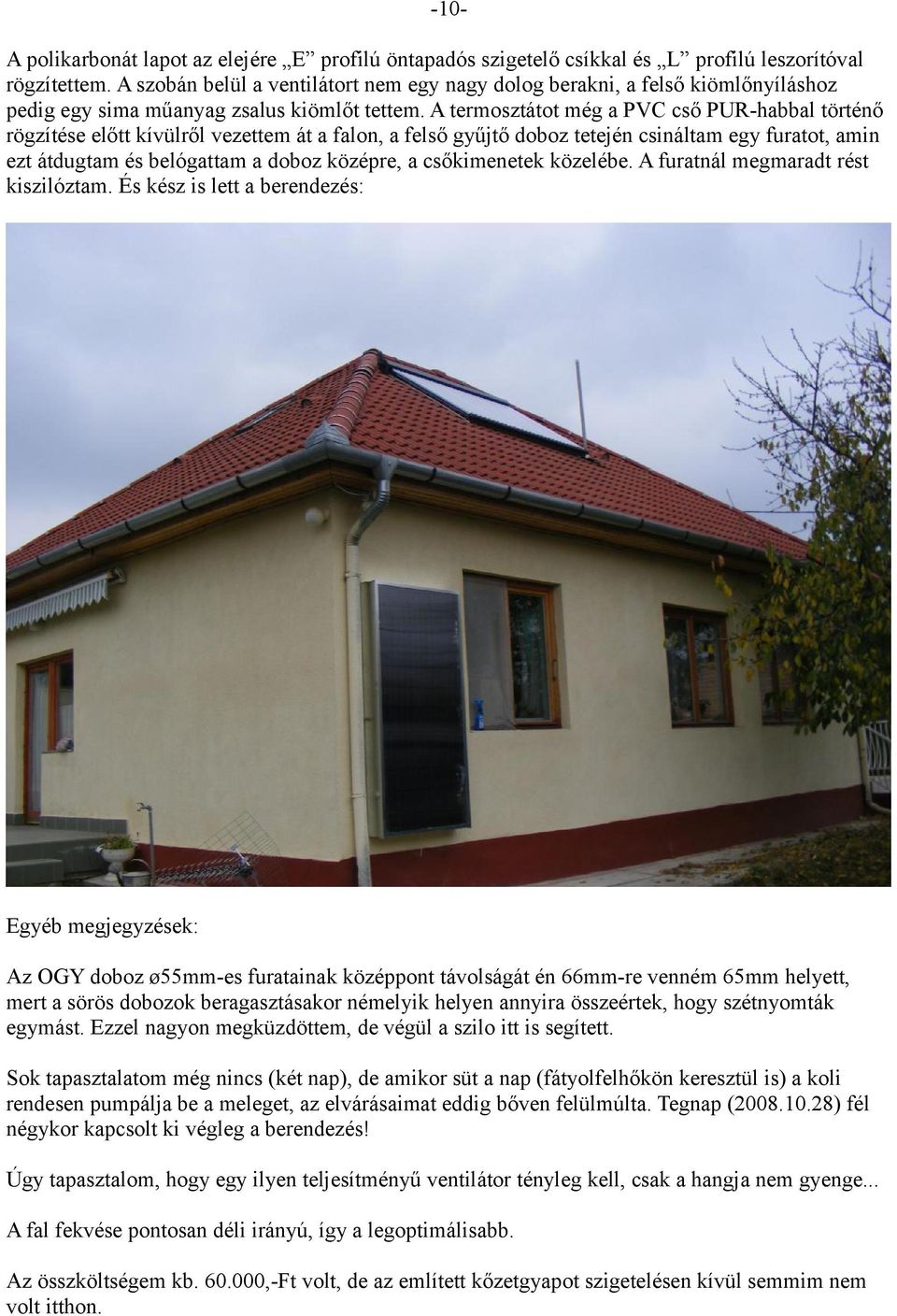

10 -10A polikarbonát lapot az elejére E profilú öntapadós szigetelő csíkkal és L profilú leszorítóval rögzítettem. A szobán belül a ventilátort nem egy nagy dolog berakni, a felső kiömlőnyíláshoz pedig egy sima műanyag zsalus kiömlőt tettem. A termosztátot még a PVC cső PUR-habbal történő rögzítése előtt kívülről vezettem át a falon, a felső gyűjtő doboz tetején csináltam egy furatot, amin ezt átdugtam és belógattam a doboz középre, a csőkimenetek közelébe. A furatnál megmaradt rést kiszilóztam. És kész is lett a berendezés: Egyéb megjegyzések: Az OGY doboz ø55mm-es furatainak középpont távolságát én 66mm-re venném 65mm helyett, mert a sörös dobozok beragasztásakor némelyik helyen annyira összeértek, hogy szétnyomták egymást. Ezzel nagyon megküzdöttem, de végül a szilo itt is segített. Sok tapasztalatom még nincs (két nap), de amikor süt a nap (fátyolfelhőkön keresztül is) a koli rendesen pumpálja be a meleget, az elvárásaimat eddig bőven felülmúlta. Tegnap ( ) fél négykor kapcsolt ki végleg a berendezés! Úgy tapasztalom, hogy egy ilyen teljesítményű ventilátor tényleg kell, csak a hangja nem gyenge... A fal fekvése pontosan déli irányú, így a legoptimálisabb. Az összköltségem kb ,-Ft volt, de az említett kőzetgyapot szigetelésen kívül semmim nem volt itthon.

A termosztátot még a PVC cső PUR-habbal történő rögzítése előtt kívülről vezettem át a falon, a felső gyűjtő doboz tetején csináltam egy furatot, amin ezt átdugtam és belógattam a doboz középre, a

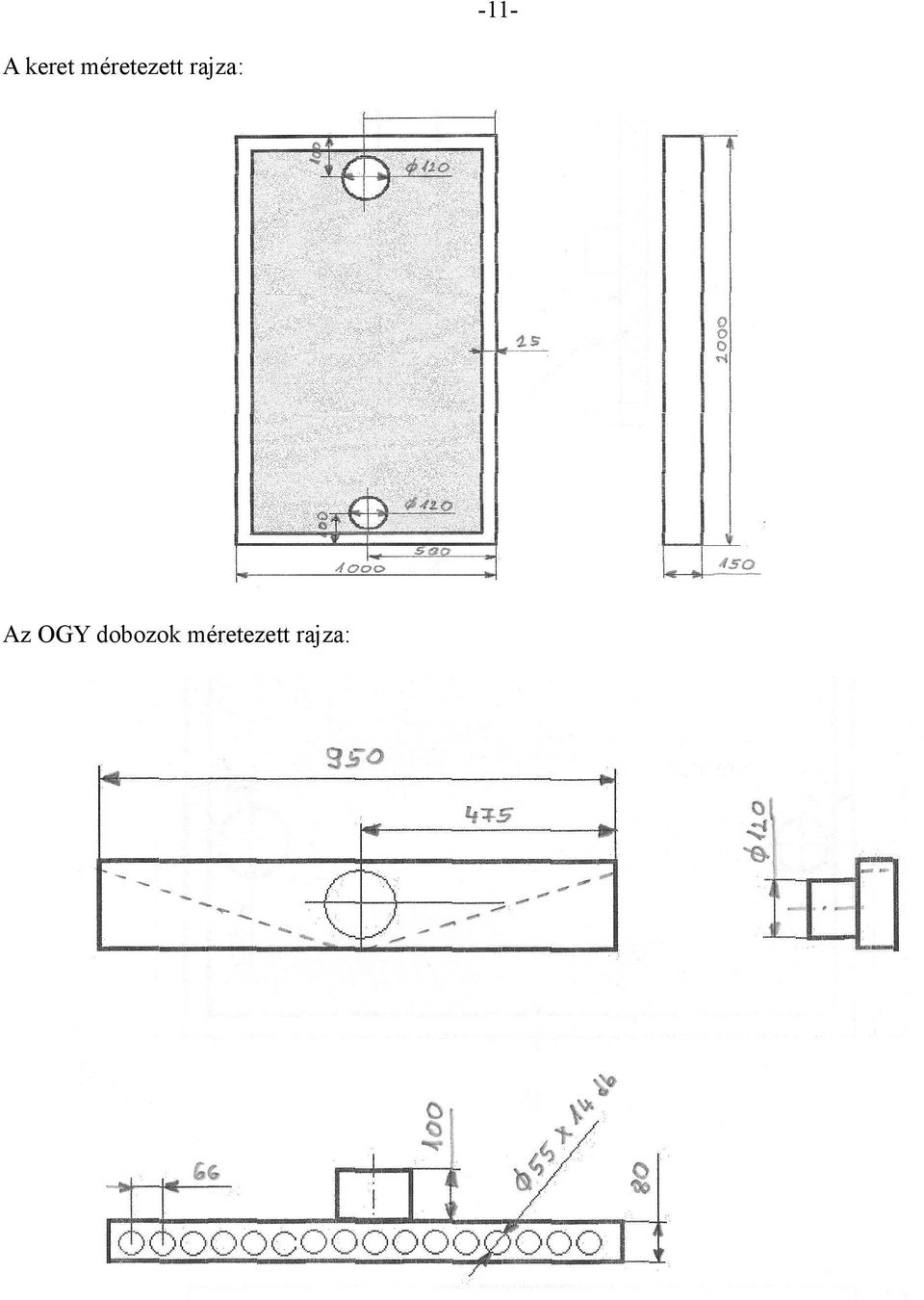

11 -11A keret méretezett rajza: Az OGY dobozok méretezett rajza:
