Kotrógép DROPSA automata zsírzás telepítéséhez

Átírás

1 A kotrógép általános felépítése, specialitásai Kanálszár-munkahenger - Kotrógép DROPSA automata zsírzás telepítéséhez Kotró elektromos rendszere Kanálszár szerkezete Gém szerkezete 24 VDC Törzsfordítás szerkezete Kanálmozgatás szerkezete Kutyacsont Kutyacsont-szár Kanálcsap Kanálmunkahenger Kanálszár-csap - Gém Gémemelő munkahengerek Fülke Szivattyú-ház Fő információk: A kanálcsap, kutyacsont és szár kiemelten érzékeny a szennyeződésre, kimosódásra, itt jelentősen több kenőanyagot kell adagolni (2x 4x menny.) A teherviselő kenési pontok: kanálcsap, kanálszár csap, gémtőcsap, gémemelő munkahengerek itt min. 2x es mennyiséget adagolunk A Technológiai pontok: kanálmozgató szerkezet és kanál munkahenger, kanálszár munkahenger és törzsfordítás

2 Kenési pontok elhelyezése Kenőrendszer sémája 5kg BRAVO pont pont B pontoknak 2x 9 10 pontoknak 1x 8 pontnak 2x pont pont C 13 pont 1x 1 2 pontoknak 2 2x pontok 1x 18 pont 1x A pont 1x 5 7 pontok 1x 6 pont 2x 19 pont 2x

3 Az A elosztó beszerelése és bekötése a Kutyacsont belsejébe Csövezésnél figyelni: A műanyag csövek ne legyenek túl feszesek, vagy lazák A flexibilis 6 pont bekötés el tudjon fordulni Az üres csöveket kézi zsírzóval feltölteni Minden csőszakaszt bandázzsal bevonni SMX 0.25 elemhez Bemeneti csatlakozó: flexibilis csőhözcsőszárral Kimenetek: a 4mm es csőhöz 4db Dr a fém 4mm es csőszárhoz Elosztó rögzítése 5x40mm es heg.csappal v. csavarozva 3 4 pont 6 pont 5 7 pont A kutyacsont külső 4 db kenési pontjába (3,4 és 5,7 pontok) kiemelővel 4 db D gyorscsatlakozót építettünk, majd a kutyacsontot átfúrva ø5mm es furaton átvezettük a ø4mm es kenővezetékeket a lemez belső oldalára az elosztóhoz. A kanál munkahengerbe a 6 pontra, könyökkel csatlakozunk belülről, flexibils tömlővel és egyenes csőszárral. Minden kenővezetéket a lehető legrövidebbre hagyunk, hogy be ne csípődjenek, és bandázzsal borítjuk. Ügyelni kell a 6 pont bekötésénél a megfelelő ívekre és hajtásra, mert itt csípődik be legkönnyebben a kenővezeték.

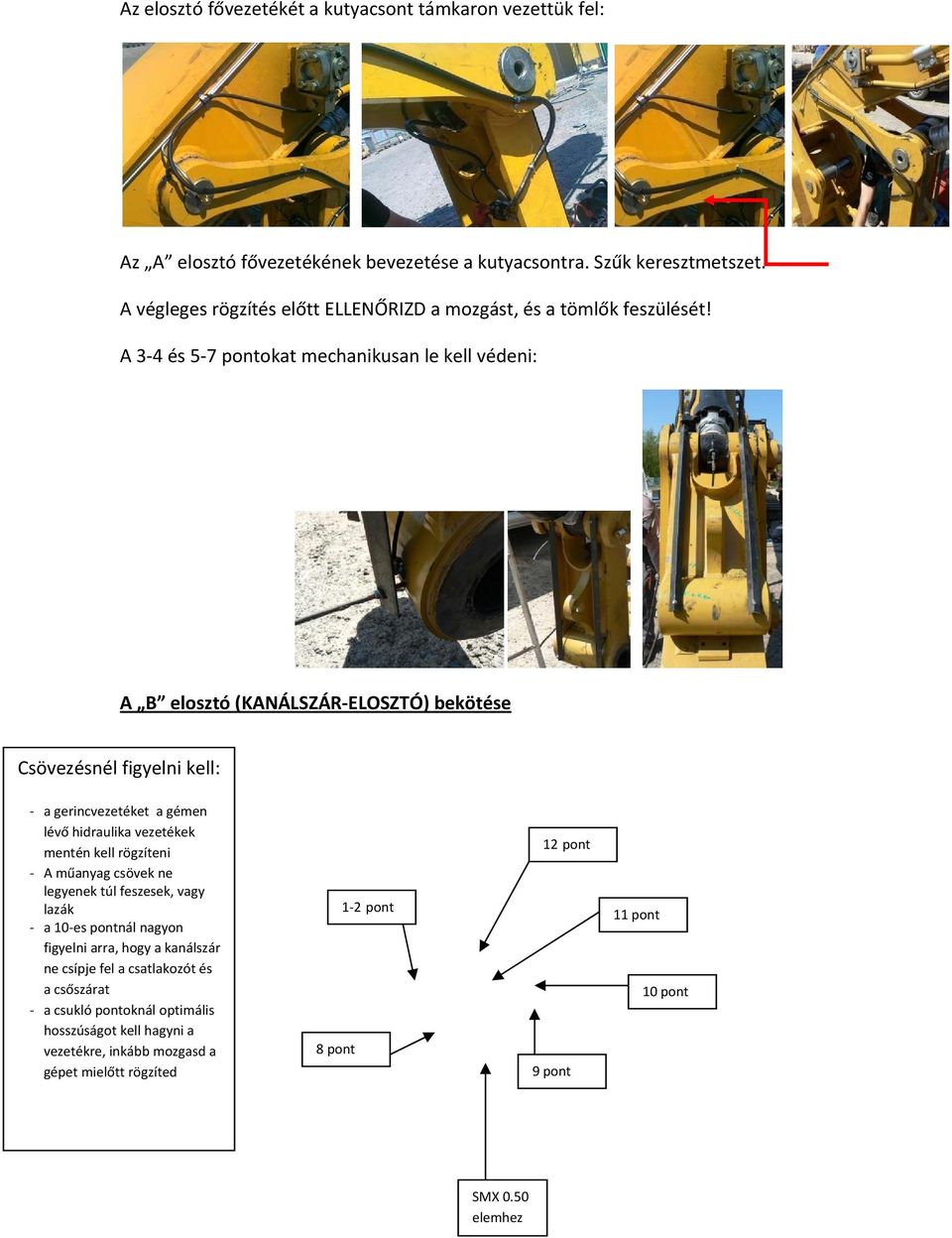

4 Az elosztó fővezetékét a kutyacsont támkaron vezettük fel: Az A elosztó fővezetékének bevezetése a kutyacsontra. Szűk keresztmetszet. A végleges rögzítés előtt ELLENŐRIZD a mozgást, és a tömlők feszülését! A 3 4 és 5 7 pontokat mechanikusan le kell védeni: A B elosztó (KANÁLSZÁR ELOSZTÓ) bekötése Csövezésnél figyelni kell: a gerincvezetéket a gémen lévő hidraulika vezetékek mentén kell rögzíteni A műanyag csövek ne legyenek túl feszesek, vagy lazák a 10 es pontnál nagyon figyelni arra, hogy a kanálszár ne csípje fel a csatlakozót és a csőszárat a csukló pontoknál optimális hosszúságot kell hagyni a vezetékre, inkább mozgasd a gépet mielőtt rögzíted 8 pont 1 2 pont 12 pont 9 pont 11 pont 10 pont SMX 0.50 elemhez

5 Bemeneti csatlakozó: flexibilis csőhöz csőszárral Kimenetek: a 4mm es csőhöz 4 db D a fém 6mm es csőszárhoz 2 db Elosztó rögzítése 5x40mm es heg.csappal v. csavarozva Pontok kiosztása és vezetékelése, bekötése: 1 2 pontok: általában itt egy közös pontban vezetjük a kenőanyagot a kanálcsapba, de egyes gépeken 2 db kenési pont található. A kanálcsapnak általánosan 3 4x es mennyiséget adagolunk ki az alapegységhez képest. Jelen esetben az SMP M 12/5 elosztó 4 kivezetését kötöttük erre a pontra. Az elosztóból gyorscsatlakozóval, majd ø4mm es vezetékkel indultunk a kenési pont felé, majd egy G 4/6 átalakítóval fémcsőre csatlakoztunk, amely levezeti a kenőanyagot a kenési pontba. Itt kiemelővel és könyökkel csatlakozunk: 9 10 pontok bekötése: A kanálmunkahenger és kanálszár munkahenger pontjait flexibilis tömlővel kötjük be. Az elosztóban D fényes gyorscsatlakozótól indulunk, és ø4mm es csőszárral és flexibilis tömlővel. A pontokat a munkahengereken könyökcsatlakozóval, és / ø6mm es csőszárrakkal csatlakoztatjuk. Ügyelni kell a felső, 10 es pont bekötésénél a megfelelő hajtási ívre, illetve egyes gépeken, nehogy a kanálszár összecsukja a csatlakozót vagy a csőszárat.

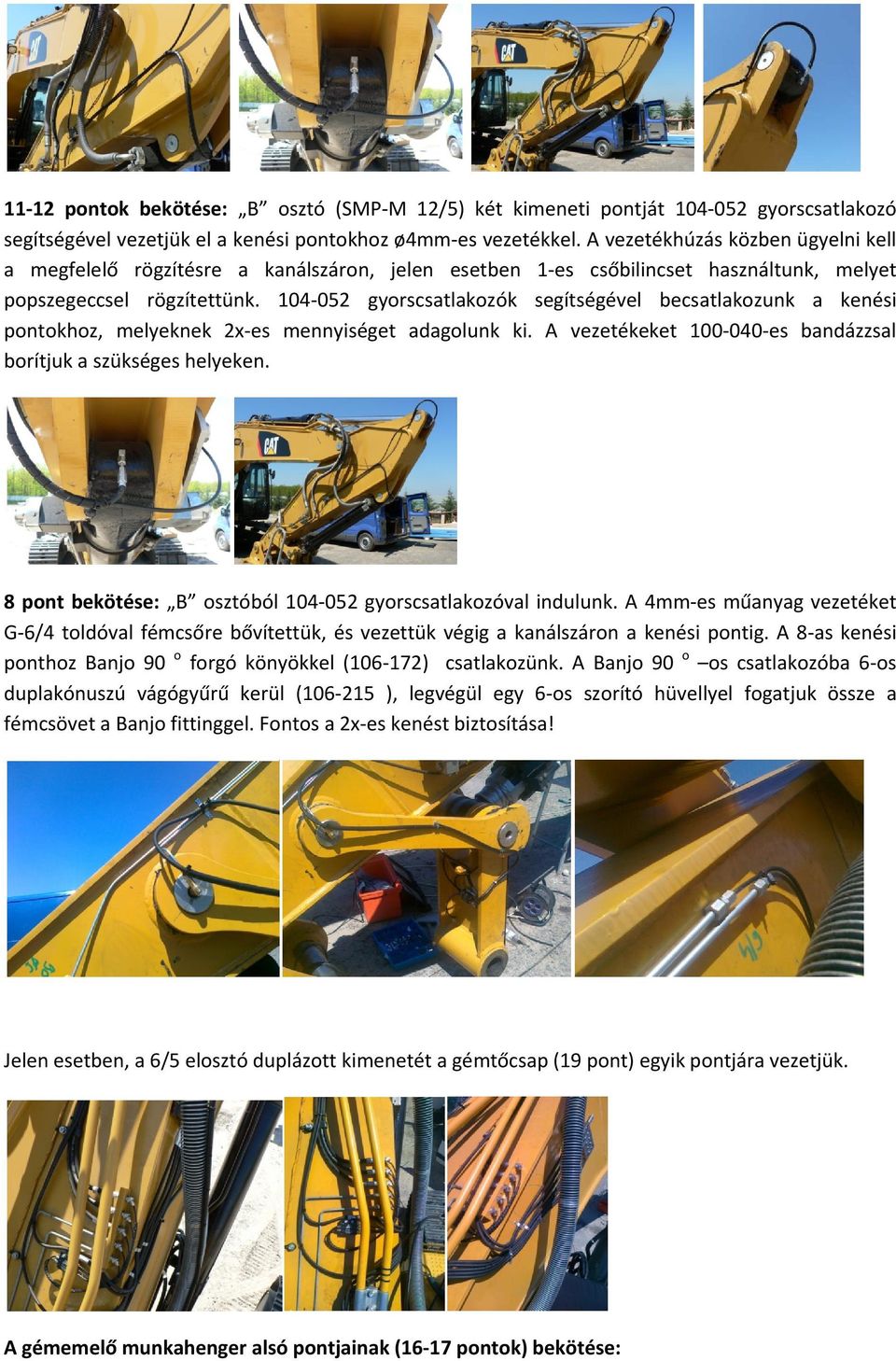

6 11 12 pontok bekötése: B osztó (SMP M 12/5) két kimeneti pontját gyorscsatlakozó segítségével vezetjük el a kenési pontokhoz ø4mm es vezetékkel. A vezetékhúzás közben ügyelni kell a megfelelő rögzítésre a kanálszáron, jelen esetben 1 es csőbilincset használtunk, melyet popszegeccsel rögzítettünk gyorscsatlakozók segítségével becsatlakozunk a kenési pontokhoz, melyeknek 2x es mennyiséget adagolunk ki. A vezetékeket es bandázzsal borítjuk a szükséges helyeken. 8 pont bekötése: B osztóból gyorscsatlakozóval indulunk. A 4mm es műanyag vezetéket G 6/4 toldóval fémcsőre bővítettük, és vezettük végig a kanálszáron a kenési pontig. A 8 as kenési ponthoz Banjo 90 o forgó könyökkel ( ) csatlakozünk. A Banjo 90 o os csatlakozóba 6 os duplakónuszú vágógyűrű kerül ( ), legvégül egy 6 os szorító hüvellyel fogatjuk össze a fémcsövet a Banjo fittinggel. Fontos a 2x es kenést biztosítása! Jelen esetben, a 6/5 elosztó duplázott kimenetét a gémtőcsap (19 pont) egyik pontjára vezetjük. A gémemelő munkahenger alsó pontjainak (16 17 pontok) bekötése:

7 A két alsó pontot közvetlenül az SMX főelosztó 0.16 os elemeire kötjük: SMX 0.16 elem visszacsapó szelepeibe (92052 Dropsa), a 8,6 mm es flexibilis tömlőt ( ) szereljük HOSSZÚ csőszárral és hüvellyel ( és ) (ha a helyzet megköveteli 90 o os csőszárral ( ) is építhetjük). a gémemelő munkahenger kenési pontjait felszereljük könyökcsatlakozókkal ( ) majd a flexibilis tömlőket ( ) elvezetjük a kenési pontokhoz a flexibilis tömlőket a szokásos és N csőszár+hüvellyel csatlakoztatjuk Ügyelj a szép csövezésre! pont bekötése: C osztóból 2 db es gyorscsatlakozó segítségével csatlakozunk a ø4mm es os műanyag csőhöz. A gyári zírzás kivezető pontjaihoz (ezek a zsírzópontok biztosítják a gém kenését a törzsön) 2 db 45 o os kiemelővel csatlakozunk ( ), majd ebbe a kiemelőbe 2 db ( ) gyorcsatlakozót szerelünk. Legvégül belekötjük a ø4mm es os műanyag csövet és bandázzsal ( ) levédjük. A 18 as kenési pontnak 1x es, míg a 19 es kenési pontnak 2x es kenési mennyiséget adagolunk ki! A forgatómű kenési pontjainak (20 21 pontok) bekötése: A két, három kenési pont kivezetést közvetlenül az SMX elosztóra csatlakoztatjuk. Az SMX 0.08 as elemének visszacsapó szelepébe (92052 Dropsa) hosszú csőszárral ( ) csatlakoztatjuk a flexibilis tömlőt( ), majd A hidraulika csöveket követve vezetjük azt le a kenési pontokhoz. Szükség szerint a flexibilis tömlőről G 6LL toldóval ( ) átállunk 6x1mm es fémcsőre, hogy a bekötéshez igényesen és szépen tudjunk csatlakozni. A törzsfordító szerkezet kenési pontjaiba egyenes csatlakozóval csatlakozunk, és opcionálisan a 90 os csőszárral kötjük a csöveket ( ) Szükség szerint csővédő bandázzsal borítjuk a kenővezetéket.

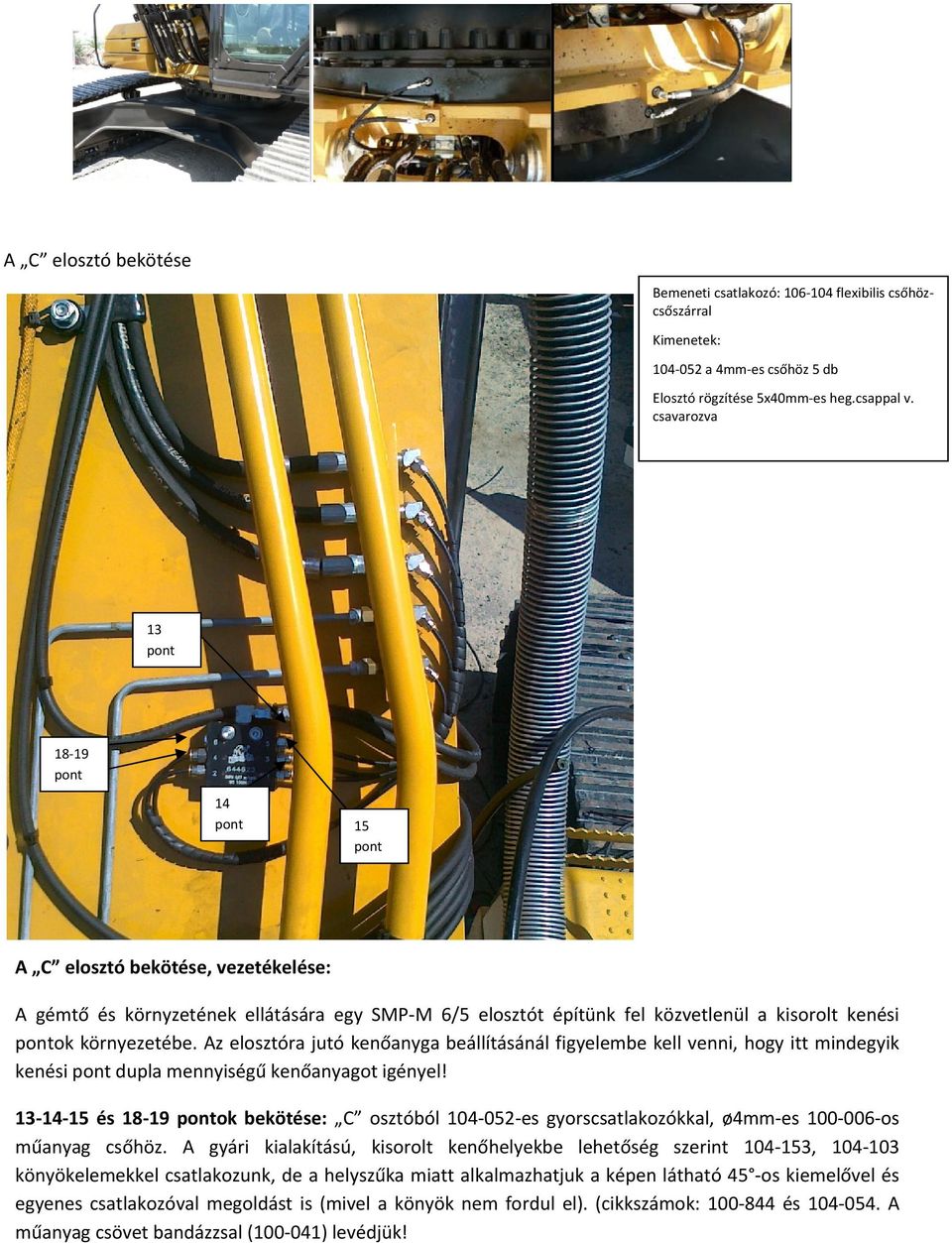

8 A C elosztó bekötése Bemeneti csatlakozó: flexibilis csőhözcsőszárral Kimenetek: a 4mm es csőhöz 5 db Elosztó rögzítése 5x40mm es heg.csappal v. csavarozva 13 pont pont 14 pont 15 pont A C elosztó bekötése, vezetékelése: A gémtő és környzetének ellátására egy SMP M 6/5 elosztót építünk fel közvetlenül a kisorolt kenési pontok környezetébe. Az elosztóra jutó kenőanyga beállításánál figyelembe kell venni, hogy itt mindegyik kenési pont dupla mennyiségű kenőanyagot igényel! és pontok bekötése: C osztóból es gyorscsatlakozókkal, ø4mm es os műanyag csőhöz. A gyári kialakítású, kisorolt kenőhelyekbe lehetőség szerint , könyökelemekkel csatlakozunk, de a helyszűka miatt alkalmazhatjuk a képen látható 45 os kiemelővel és egyenes csatlakozóval megoldást is (mivel a könyök nem fordul el). (cikkszámok: és A műanyag csövet bandázzsal ( ) levédjük!

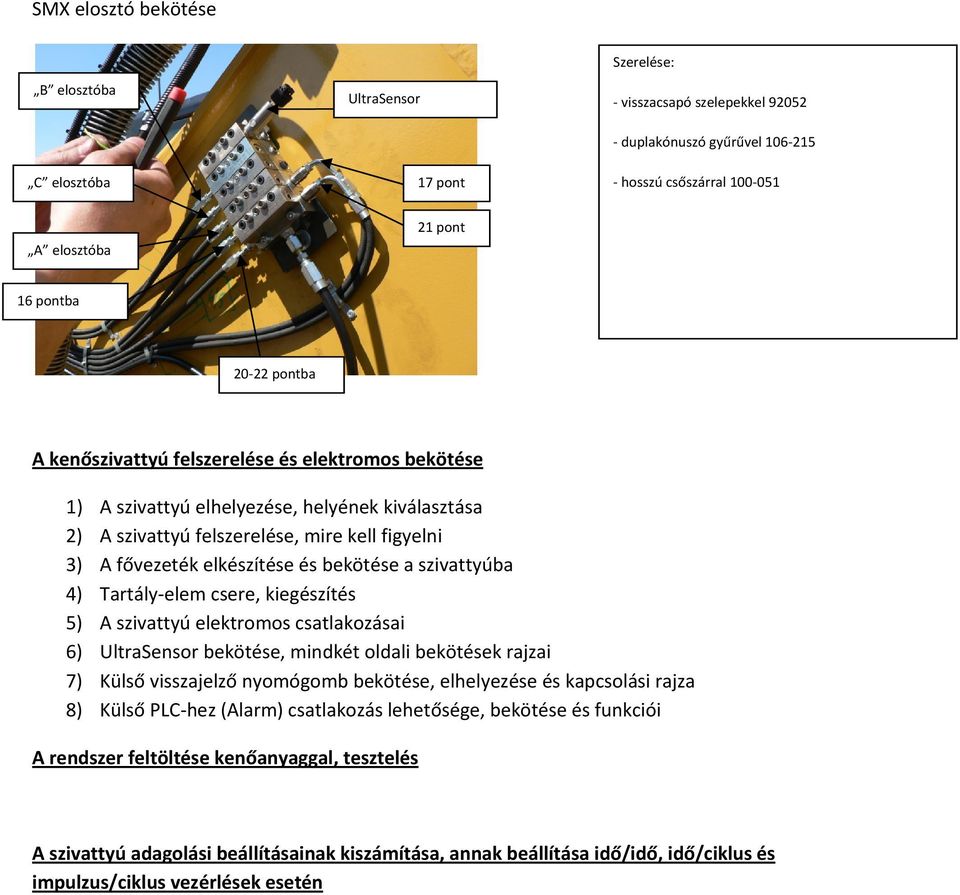

9 SMX elosztó bekötése B elosztóba C elosztóba UltraSensor 17 pont Szerelése: visszacsapó szelepekkel duplakónuszó gyűrűvel hosszú csőszárral A elosztóba 21 pont 16 pontba pontba A kenőszivattyú felszerelése és elektromos bekötése 1) A szivattyú elhelyezése, helyének kiválasztása 2) A szivattyú felszerelése, mire kell figyelni 3) A fővezeték elkészítése és bekötése a szivattyúba 4) Tartály elem csere, kiegészítés 5) A szivattyú elektromos csatlakozásai 6) UltraSensor bekötése, mindkét oldali bekötések rajzai 7) Külső visszajelző nyomógomb bekötése, elhelyezése és kapcsolási rajza 8) Külső PLC hez (Alarm) csatlakozás lehetősége, bekötése és funkciói A rendszer feltöltése kenőanyaggal, tesztelés A szivattyú adagolási beállításainak kiszámítása, annak beállítása idő/idő, idő/ciklus és impulzus/ciklus vezérlések esetén
