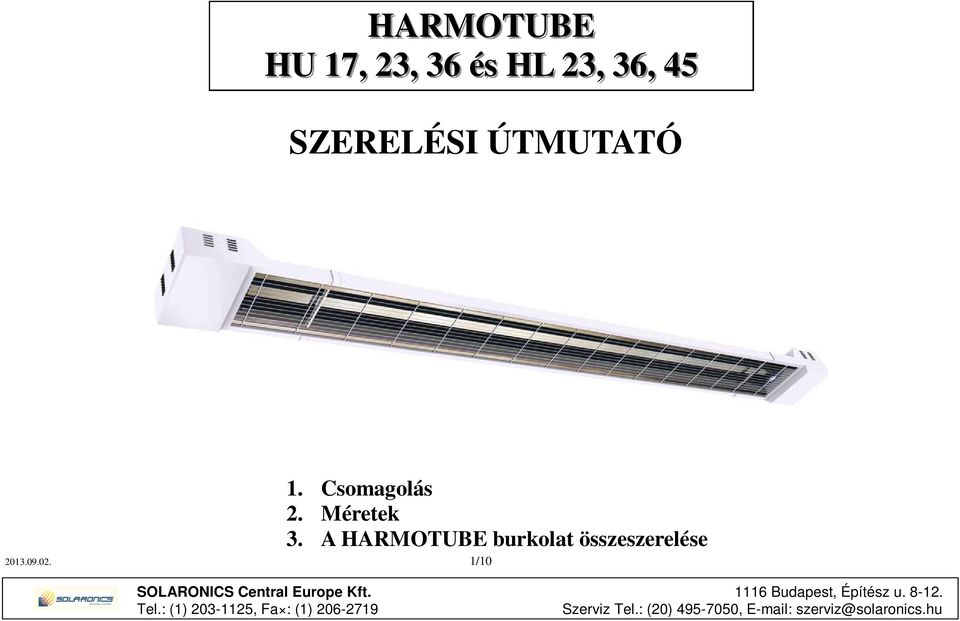

1 HARMOTUBE HU 17, 23, 36 és HL 23, 36, 45 SZERELÉSI ÚTMUTATÓ /10 1. Csomagolás 2. Méretek 3. A HARMOTUBE burkolat összeszerelése

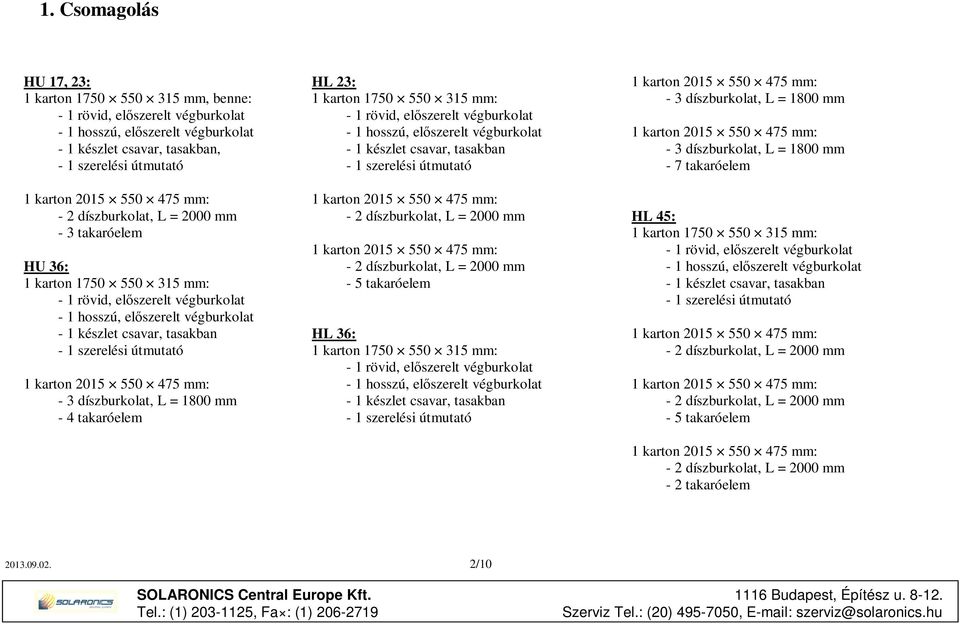

2 1. Csomagolás HU 17, 23: 1 karton mm, benne: - 1 rövid, előszerelt végburkolat - 1 hosszú, előszerelt végburkolat - 1 készlet csavar, tasakban, - 1 szerelési útmutató - 3 takaróelem HU 36: 1 karton mm: - 1 rövid, előszerelt végburkolat - 1 hosszú, előszerelt végburkolat - 1 készlet csavar, tasakban - 1 szerelési útmutató - 3 díszburkolat, L = 1800 mm - 4 takaróelem HL 23: 1 karton mm: - 1 rövid, előszerelt végburkolat - 1 hosszú, előszerelt végburkolat - 1 készlet csavar, tasakban - 1 szerelési útmutató - 5 takaróelem HL 36: 1 karton mm: - 1 rövid, előszerelt végburkolat - 1 hosszú, előszerelt végburkolat - 1 készlet csavar, tasakban - 1 szerelési útmutató - 3 díszburkolat, L = 1800 mm - 3 díszburkolat, L = 1800 mm - 7 takaróelem HL 45: 1 karton mm: - 1 rövid, előszerelt végburkolat - 1 hosszú, előszerelt végburkolat - 1 készlet csavar, tasakban - 1 szerelési útmutató - 5 takaróelem - 2 takaróelem /10

23: 1 karton 1750 550 315 mm: - 1 rövid, előszerelt végburkolat - 1 hosszú, előszerelt végburkolat - 1 készlet csavar, tasakban - 1 szerelési útmutató - 5 takaróelem HL 36: 1 karton 1750 550 315 mm:

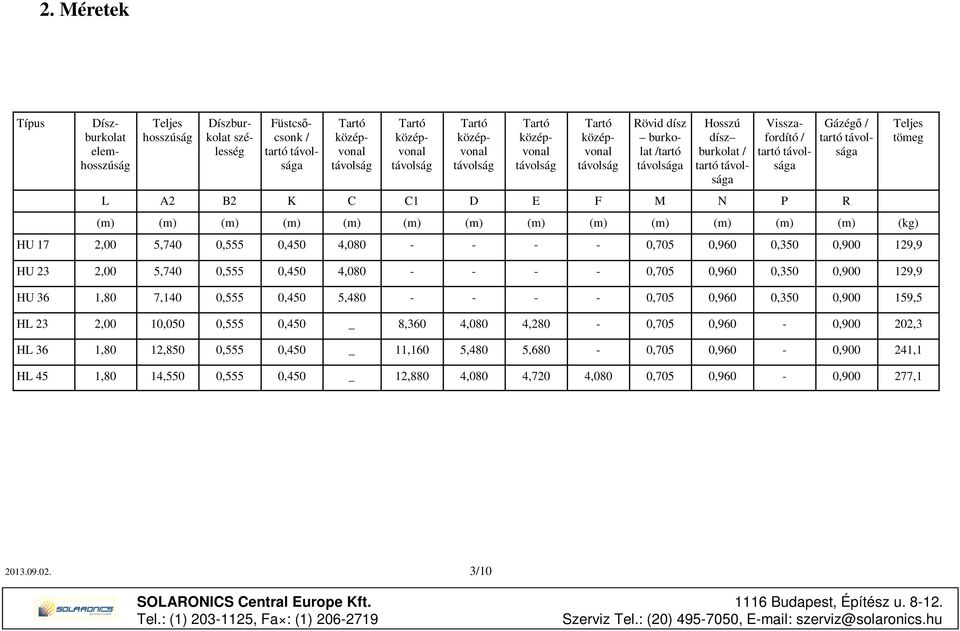

3 2. Méretek Típus Díszburkolat elemhosszúság Teljes hosszúság Díszburkolat szélesség Füstcsőcsonk / tartó távolsága Tartó középvonal távolság Tartó középvonal távolság Tartó középvonal távolság Tartó középvonal távolság Tartó középvonal távolság Rövid dísz burkolat /tartó távolsága Hosszú dísz burkolat / tartó távolsága Visszafordító / tartó távolsága L A2 B2 K C C1 D E F M N P R Gázégő / tartó távolsága (m) (m) (m) (m) (m) (m) (m) (m) (m) (m) (m) (m) (m) (kg) HU 17 2,00 5,740 0,555 0,450 4, ,705 0,960 0,350 0, ,9 HU 23 2,00 5,740 0,555 0,450 4, ,705 0,960 0,350 0, ,9 HU 36 1,80 7,140 0,555 0,450 5, ,705 0,960 0,350 0, ,5 HL 23 2,00 10,050 0,555 0,450 _ 8,360 4,080 4,280-0,705 0,960-0, ,3 HL 36 1,80 12,850 0,555 0,450 _ 11,160 5,480 5,680-0,705 0,960-0, ,1 HL 45 1,80 14,550 0,555 0,450 _ 12,880 4,080 4,720 4,080 0,705 0,960-0, ,1 Teljes tömeg /10

távolsága (m) (m) (m) (m) (m) (m) (m) (m) (m) (m) (m) (m) (m) (kg) HU 17 2,00 5,740 0,555 0,450 4,080 - - - - 0,705 0,960 0,350 0,900 129,9 HU 23 2,00 5,740 0,555 0,450 4,080 - - - - 0,705 0,960

4 HARMOTUBE HU A2 B2 L H2 M C K P R N HARMOTUBE HL A2 B2 L H2 K C1 N M F E D R /10

5 3. Összeszerelés 1. Szerelje össze a sugárzót a SOLARTUBE szerelési utasítása szerint. 2. Ne szerelje föl a gázégőt! 3. A HARMOTUBE kiegészítők fölszereléséhez hajtsa vége a következő lépéseket: 3.1 Tegye föl a rövid végburkolatot - a HL sugárzóknál a ventilátor, a HU sugárzóknál a visszafordítóidom felőli végén (1. kép a 9. oldalon). 3.2 Először tegye föl a hosszú díszburkolatot (2. kép - 9. oldal) ügyelve a tartókeretbe történő beillesztésre. 3.3 Az előzőek szerint tegye föl az összes hosszú díszburkolatot. 3.4 Tegye föl a takaróelemeket (4. kép - 9. oldal) 3.5 A készülék egyik vége felől tolja be a védőrácsokat a díszburkolatokba (5. kép oldal) 3.6 Tegye föl a hosszú végburkolatot a röviddel ellentétes oldalon. 3.7 Távolítsa el a gázégő fedelét, és csúsztassa be az égőházat a hosszú végburkolat belsejébe ügyelve arra, hogy az illeszkedjen a sugárzócső végéhez /10

oldal) ügyelve a tartókeretbe történő beillesztésre. 3.3 Az előzőek szerint tegye föl az összes hosszú díszburkolatot. 3.4 Tegye föl a takaróelemeket (4. kép - 9. oldal) 3.

6 3.1 - A Harmotube HU 17 és 23 szerelése Jel Megnevezés Mennyiség 1 Hosszú végelem 1 2 Hosszú díszburkolat 2 3 Rövid végelem 1 4 Csavar 2 5 Takarólemez A Harmotube HU 36 szerelése Jel Megnevezés Mennyiség 1 Hosszú végelem 1 2b Hosszú díszburkolat 3 3 Rövid végelem 1 4 Csavar 2 5 Takarólemez /10

3.2 - A Harmotube HU 36 szerelése Jel Megnevezés Mennyiség 1 Hosszú végelem 1

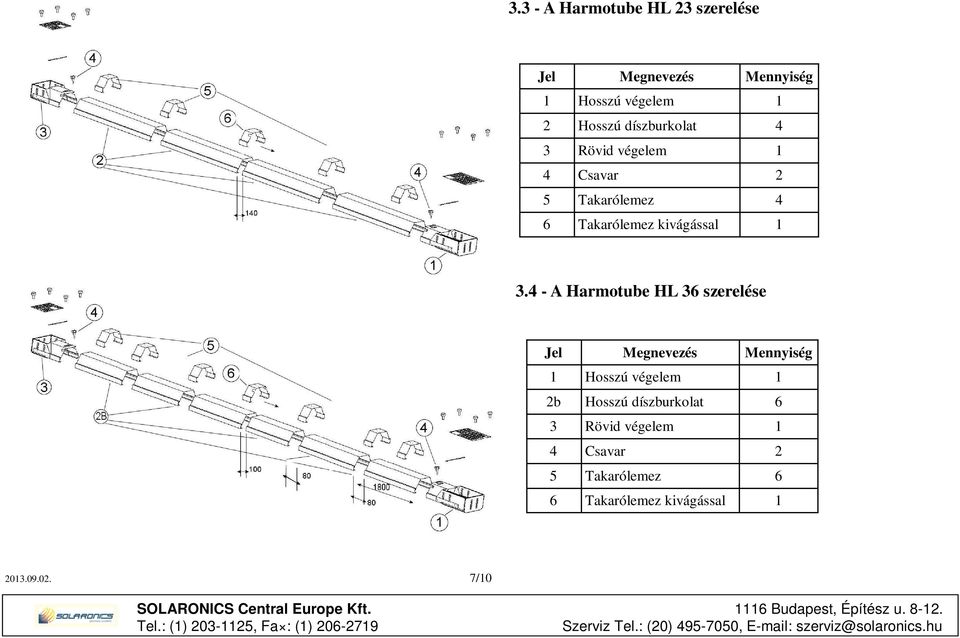

7 3.3 - A Harmotube HL 23 szerelése Jel Megnevezés Mennyiség 1 Hosszú végelem 1 2 Hosszú díszburkolat 4 3 Rövid végelem 1 4 Csavar 2 5 Takarólemez 4 6 Takarólemez kivágással A Harmotube HL 36 szerelése Jel Megnevezés Mennyiség 1 Hosszú végelem 1 2b Hosszú díszburkolat 6 3 Rövid végelem 1 4 Csavar 2 5 Takarólemez 6 6 Takarólemez kivágással /10

4 - A Harmotube HL 36 szerelése Jel Megnevezés Mennyiség 1 Hosszú végelem 1 2b Hosszú

8 3.5 - A Harmotube HL 45 szerelése Jel Megnevezés Mennyiség 1 Hosszú végelem 1 2 Hosszú díszburkolat 6 3 Rövid végelem 1 4 Csavar 2 5 Takarólemez 5 6 Takarólemez kivágással /10

9 3.6 - Képek a szerelésről 1. kép 3. kép 2. kép 4. kép /10

Tel.: (1) 203-1125, Fa : (1) 206-2719 10/10 1116 Budapest, Építész

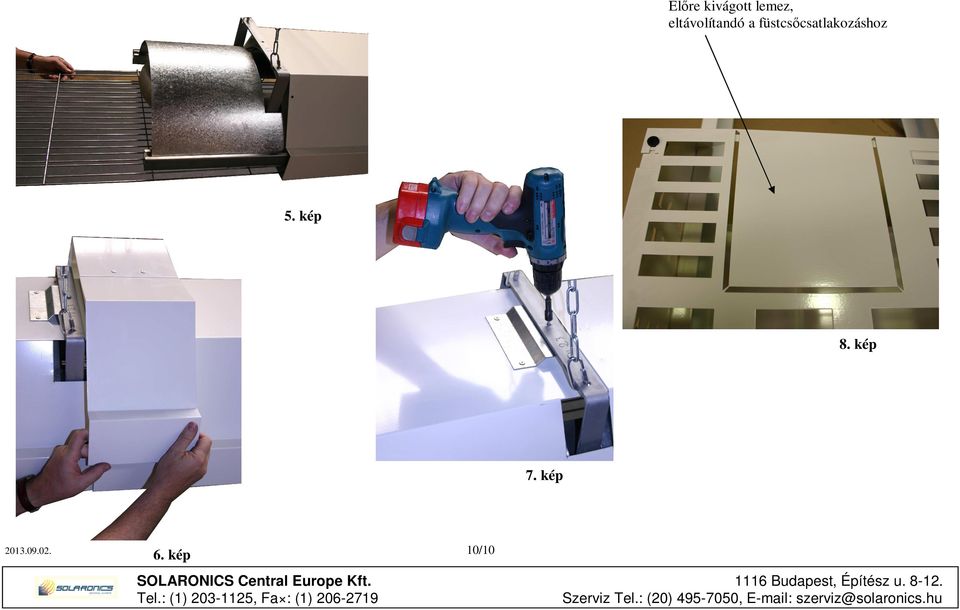

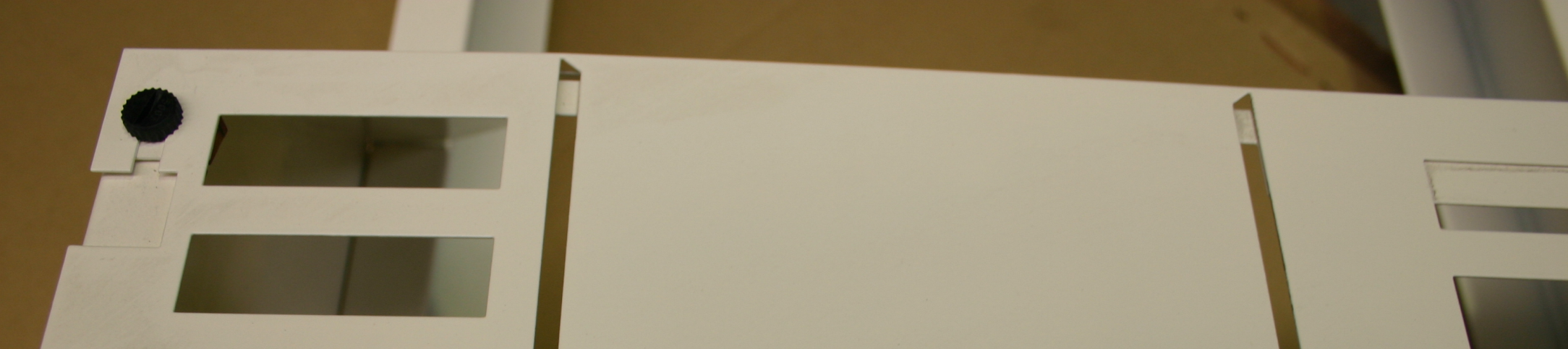

10 Előre kivágott lemez, eltávolítandó a füstcsőcsatlakozáshoz 5. kép 8. kép 7. kép kép SOLARONICS Central Europe Kft. Tel.: (1) , Fa : (1) / Budapest, Építész u Szerviz Tel.: (20) , szerviz@solaronics.hu
