1 Beépítési és használati tájékoztató Termék megnevezése: - Fornacce Sila Coppo Tipo a Mano ( Kolostor) Gyártó: Fornace Sila Olaszország Fiorano Modenese ( MO) Olaszország Via Ghiarola Nuova 120. Magyarországon forgalmazza: Mediterrán Italia KFT 2096 Üröm Káró Katona u. 28. Tel: 30/ info@mediterranitalia.hu A termékek rendelkeznek az Europai Uniós UNI 8942/3 18par. szerinti fogalomba hozatali engedélyével, melyet a gyártó garantál. Tilos! Cementhabarcs vagy poliuretán hab használata a cserepek rögzítéshez. Ezek az anyagok ugyanis rendkívül porózusak, s a velük érintkező felületeket is nedvesen tartják. Ezzel negatívan befolyásolják a cserepek tartósságát. Nem elfogadható a hullámlemezre történő felrakás sem, főleg, ha a cserepek alatti szellőzés nem biztosított. Technikai adatok: Anyag szükséglet: 15db alsó ( nasello)+15db kolostor felső cserép / nm Tető minimális hajlásszöge: 14 fok Súly: 2,5kg alsó / db 2,5 kg kolostor felső /db Súly / nm: 75 kg Minimálisan alkalmazható lécméret: 3x5cm Minimálisan alkalmazható szarufa kiosztás: 90cm A tetőfedést kizárólag a magyarországi előírásoknak megfelelően képzett Tetőfedő szakember végezheti, aki rendelkezik tetőfedő szakvizsgával. Tetőfelület szellőztetése: A Kerámiából készült tetőcserepek csak abban az esetben tartják meg hosszú időre minőségüket, ha a megfelelő szellőzést biztosítanak a felületük belső oldalán, ezért 15nm-ként 1db szellőző cserép használata javasolt. Tetőcserép kiegészítők: Gerinccserép (Minden esetben rögzítsék le a gerinc cserepeket) Gerincvég, Gerincelosztók, Szellőző cserép, hófogó, szellőző tornyok. A Gyártó kizárólag a Fornace Sila által gyártott kiegészítők használatát javasolja. A tetőfedést ezen útmutató alapján végezzék. A Fornace SILA és a forgalmazó fenntartja magának a jogot minden olyan panasz, reklamáció elutasítására, mely a termék nem az előírásoknak megfelelő használatából és a tető helytelen kivitelezéséből ered. Cégünk szívesen áll az Önök rendelkezésére, az esetlegesen felmerülő kérdéseikkel kapcsolatosan. Ezen útmutató 10 oldat tartalmaz 1/10

COPPO TIPO A MANO Kolostor tipúsú anyag szükséglet 15dbalsó+15db felső/m2 7cm 16cm 44 cm Minimális tetőhajlás meghatározása coppo cserép esetén A SZARUFA HOSSZA (m) HAJLÁS Fok Fedési együttható / m 2

2 COPPO TIPO A MANO Kolostor tipúsú anyag szükséglet 15dbalsó+15db felső/m2 7cm 16cm 44 cm Minimális tetőhajlás meghatározása coppo cserép esetén A SZARUFA HOSSZA (m) HAJLÁS Fok Fedési együttható / m % % % % % % % cm Mindegyik típusnál minden esetben figyelembe kell venni, hogy a tető hajlásszöge szorosan összefügg a szarufa hosszával. Ezért tehát a tervezés fázisában ajánlott a következő táblázat adatait követni. Léctávolság 33,5 cm GRES kerámia 60% % % % % % % % %

garantál, biztonságosan járható tetőt és az akasztókampó

5 GRES kerámia 20cm 15 db/m2 Alsó cserép Kolostor fedéshez Lécezés esetén a coppo con nasello ( alsó cserép) kiváló stabilitást garantál, biztonságosan járható tetőt és az akasztókampó használatával jó rögzíthetőséget garantál a felső cserepek számára. 44 cm 16 cm

6 Fedési technológia A coppo tipo a mano cserép lécezésre, vagy lécezés nélkül is felrakható. Két típusú lécezést különböztetünk meg: lombard (függőleges lécezés nélküli) és piemonti (függőleges lécezéssel) típusú lécezést.

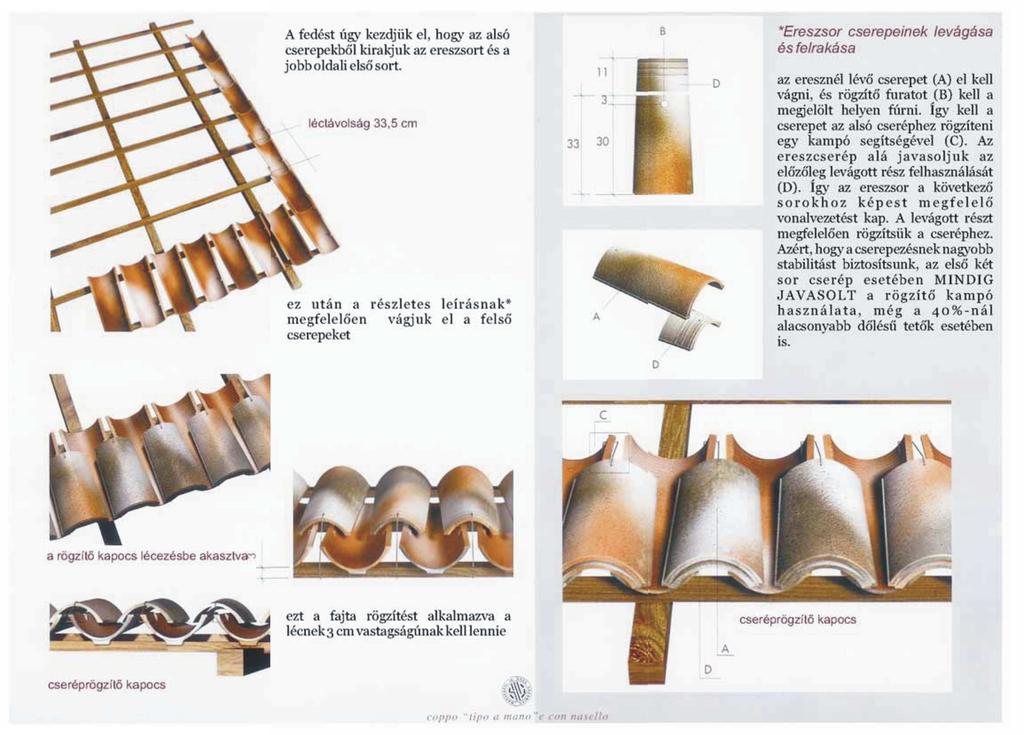

7 Fedési technológia Az ismertebb és így a gyakrabban használt a lombard típusú lécezés. Átmenő furat 3cm 11 cm 33 cm

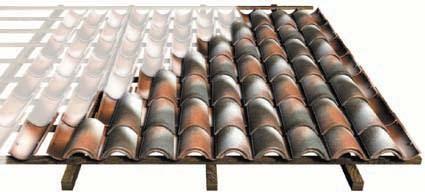

8 Fedési technológia A coppo tipo a mano kolostorcserép tehát csak függőleges vagy átlós sorokban rakható jobbról balra haladva. Kifejezetten ellenjavallt a vízszintes felrakás, mert nehézkes, és görbe vonalvezetést eredményez.

9 GRES kerámia Inox rögzítő kampók csúszásgátló hornyok 22fok feletti hajlás esetén kötelezően használjuk az inox rögzítő kampókat a cserepek egymáshoz, illetve a lécezéshez (3 cm) történő rögzítéséhez. rögzítőbütykök 22fok alatti hajlású, lécezett tetők esetén is javasoljuk a rögzítő kampók használatát a felső cserepek rögzítéséhez. A csúszásgátló hornyozás megakadályozza a cserepek lecsúszását.
