RAPIDO A rugalmas nagy formátumú kettős bordájú tetőcserép

Átírás

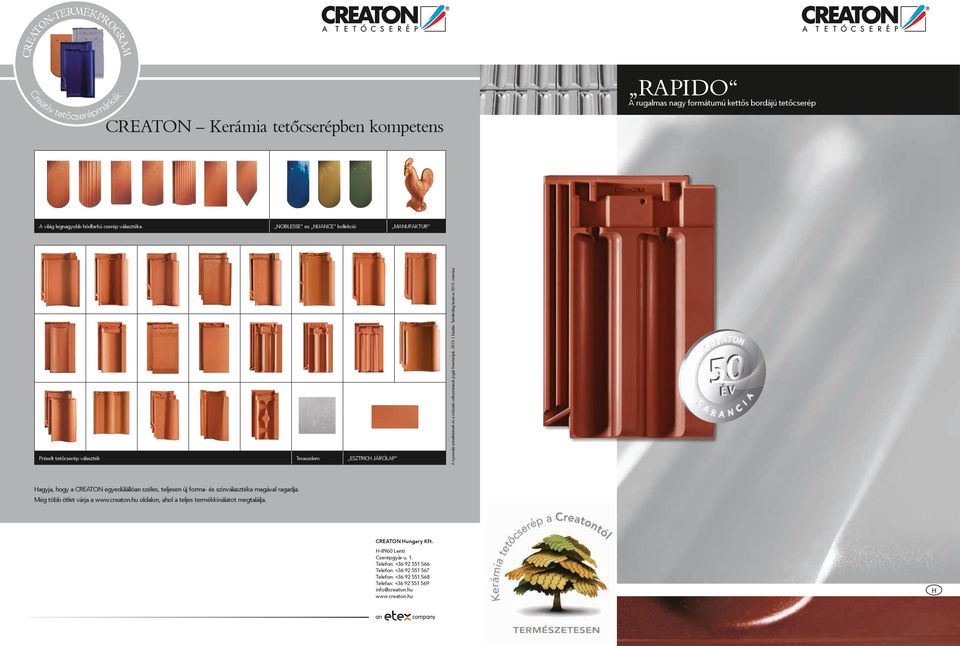

1 Creaton-TERMÉKPROGRAM Creatív tetőcserépmárkák A rugalmas nagy formátumú kettős bordájú tetőcserép CREATON Kerámia tetőcserépben kompetens A világ legnagyobb hódfarkú cserép választéka NOBLESSE es NUANCE kollekció MANUFAKTUR Préselt tetőcserép választék Teraszelem ESZTRICH JÁRÓLAP A nyomdai színeltérések és a műszaki változtatások jogát fenntartjuk I. kiadás. Tartalmilag lezárva: március Hagyja, hogy a CREATON egyedülállóan széles, teljesen új forma- és színválasztéka magával ragadja. Még több ötlet várja a oldalon, ahol a teljes termékkínálatot megtalálja. CREATON Hungary Kft. H-8960 Lenti Cserépgyár u. 1. Telefon: Telefon: Telefon: Telefax: info@creaton.hu H

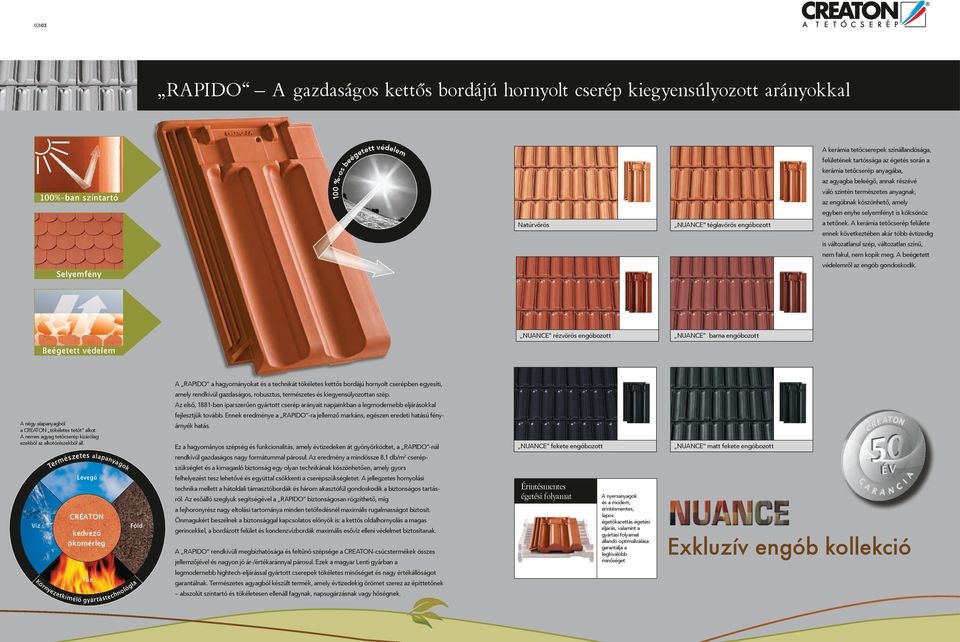

2 02I03 e ég te t t védele A kerámia tetőcserepek színállandósága, m felületének tartóssága az égetés során a sb e A gazdaságos kettős bordájú hornyolt cserép kiegyensúlyozott arányokkal 100 % -o kerámia tetőcserép anyagába, 100%-ban színtartó az agyagba beleégő, annak részévé váló szintén természetes anyagnak, az engóbnak köszönhető, amely egyben enyhe selyemfényt is kölcsönöz Natúrvörös NUANCE téglavörös engóbozott a tetőnek. A kerámia tetőcserép felülete ennek következtében akár több évtizedig is változatlanul szép, változatlan színű, nem fakul, nem kopik meg. A beégetett védelemről az engób gondoskodik. Selyemfény NUANCE rézvörös engóbozott NUANCE barna engóbozott Beégetett védelem A a hagyományokat és a technikát tökéletes kettős bordájú hornyolt cserépben egyesíti, amely rendkívül gazdaságos, robusztus, természetes és kiegyensúlyozottan szép. Az első, 1881-ben iparszerűen gyártott cserép arányait napjainkban a legmodernebb eljárásokkal fejlesztjük tovább. Ennek eredménye a -ra jellemző markáns, egészen eredeti hatású fénya négy alapanyagból a CREATON tökéletes tetőt alkot. A nemes agyag tetőcserép kizárólag ezekből az alkotórészekből áll. r Te árnyék hatás. Ez a hagyományos szépség és funkcionalitás, amely évtizedeken át gyönyörködtet, a -nál zetes alapany a m és go k felhelyezést tesz lehetővé és egyúttal csökkenti a cserépszükségletet. A jellegzetes hornyolási technika mellett a hátoldali támasztóbordák és három akasztófül gondoskodik a biztonságos tartásról. Az esőálló szeglyuk segítségével a biztonságosan rögzíthető, míg a fejhoronyrész nagy eltolási tartománya minden tetőfedésnél maximális rugalmasságot biztosít. CREATON Föld kedvező ökomérleg Önmagukért beszélnek a biztonsággal kapcsolatos előnyök is: a kettős oldalhornyolás a magas gerincekkel, a bordázott felület és kondenzvízbordák maximális esővíz elleni védelmet biztosítanak. A rendkívüli megbízhatósága és feltűnő szépsége a CREATON-csúcstermékek összes jellemzőjével és nagyon jó ár-/értékaránnyal párosul. Ezek a magyar Lenti gyárban a Kö r ny legmodernebb hightech-eljárással gyártott cserepek tökéletes minőséget és nagy értékállóságot Tűz ez e tk ím é l ő gyár t áste ch NUANCE matt fekete engóbozott szükséglet és a kimagasló biztonság egy olyan technikának köszönhetően, amely gyors Levegő Víz NUANCE fekete engóbozott rendkívül gazdaságos nagy formátummal párosul. Az eredmény a mindössze 8,1 db/m2 cserép- ló no g ia garantálnak. Természetes agyagból készült termék, amely évtizedekig örömet szerez az építtetőnek abszolút színtartó és tökéletesen ellenáll fagynak, napsugárzásnak vagy hőségnek. Érintésmentes égetési folyamat A nyersanyagok és a modern, érintésmentes, lapos égetőkazettás égetési eljárás, valamint a gyártási folyamat állandó optimalizálása garantálja a legkiválóbb minőséget. Exkluzív engób kollekció

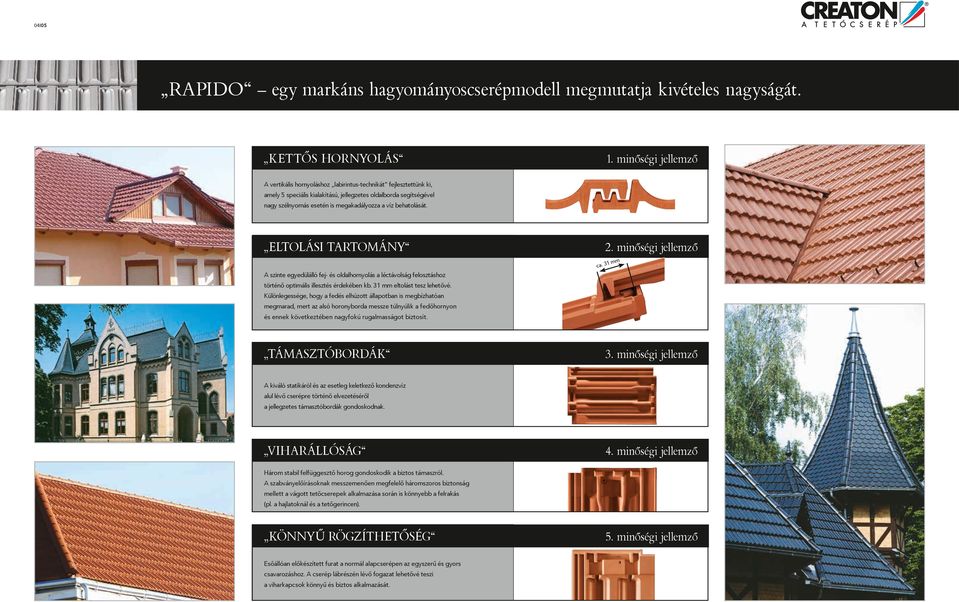

3 04I05 egy markáns hagyományoscserépmodell megmutatja kivételes nagyságát. Kettős hornyolás 1. minőségi jellemző A vertikális hornyoláshoz labirintus-technikát fejlesztettünk ki, amely 5 speciális kialakítású, jellegzetes oldalborda segítségével nagy szélnyomás esetén is megakadályozza a víz behatolását. Eltolási tartomány A szinte egyedülálló fej- és oldalhornyolás a léctávolság felosztáshoz történő optimális illesztés érdekében kb. 31 mm eltolást tesz lehetővé. Különlegessége, hogy a fedés elhúzott állapotban is megbízhatóan megmarad, mert az alsó horonyborda messze túlnyúlik a fedőhornyon és ennek következtében nagyfokú rugalmasságot biztosít. 2. minőségi jellemző ca. 31 mm TÁMASZTÓBORDÁK 3. minőségi jellemző A kiváló statikáról és az esetleg keletkező kondenzvíz alul lévő cserépre történő elvezetéséről a jellegzetes támasztóbordák gondoskodnak. Viharállóság 4. minőségi jellemző Három stabil felfüggesztő horog gondoskodik a biztos támaszról. A szabványelőírásoknak messzemenően megfelelő háromszoros biztonság mellett a vágott tetőcserepek alkalmazása során is könnyebb a felrakás (pl. a hajlatoknál és a tetőgerincen). Könnyű rögzíthetőség 5. minőségi jellemző Esőállóan előkészített furat a normál alapcserépen az egyszerű és gyors csavarozáshoz. A cserép lábrészén lévő fogazat lehetővé teszi a viharkapcsok könnyű és biztos alkalmazását.

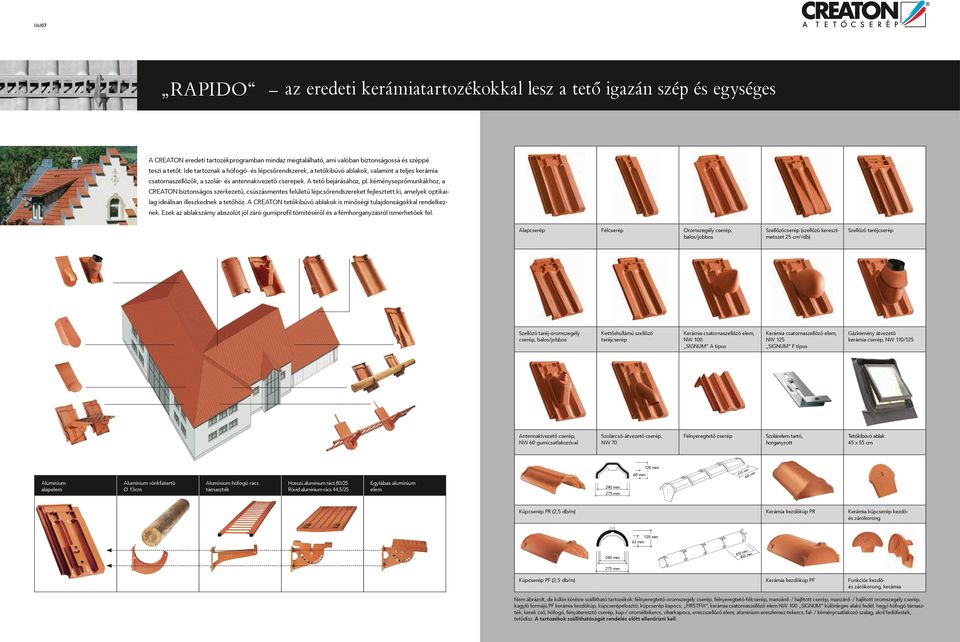

4 06I07 az eredeti kerámiatartozékokkal lesz a tető igazán szép és egységes A CREATON eredeti tartozékprogramban mindaz megtalálható, ami valóban biztonságossá és széppé teszi a tetőt. Ide tartoznak a hófogó- és lépcsőrendszerek, a tetőkibúvó ablakok, valamint a teljes kerámia csatornaszellőzők, a szolár- és antennakivezető cserepek. A tető bejárásához, pl. kéményseprőmunkákhoz, a CREATON biztonságos szerkezetű, csúszásmentes felületű lépcsőrendszereket fejlesztett ki, amelyek optikailag ideálisan illeszkednek a tetőhöz. A CREATON tetőkibúvó ablakok is minőségi tulajdonságokkal rendelkeznek. Ezek az ablakszárny abszolút jól záró gumiprofil tömítéséről és a fémhorganyzásról ismerhetőek fel. Alapcserép Félcserép Oromszegély cserép, balos/jobbos Szellőzőcserép (szellőző keresztmetszet 25 cm 2 /db) Szellőző taréjcserép Szellőző taréj-oromszegély cserép, balos/jobbos Kettőshullámú szellőző taréjcserép Kerámia csatornaszellőző elem, NW 100 SIGNUM A típus Kerámia csatornaszellőző elem, NW 125 SIGNUM F típus Gázkémény átvezető kerámia cserép, NW 110/125 Antennakivezető cserép, NW 60 gumicsatlakozóval Szolárcső-átvezető cserép, NW 70 Félnyeregtető cserép Szolárelem tartó, horganyzott Tetőkibúvó ablak 45 x 55 cm Alumínium alapelem Alumínium rönkfatartó Ø 13cm Alumínium hófogó rács támaszték Hosszú alumínium rács 80/25 Rövid alumínium rács 44,5/25 Egylábas alumínium elem 240 mm 275 mm 120 mm 60 mm 415 mm 450 mm Kúpcserép PR (2,5 db/m) Kerámia kezdőkúp PR Kerámia kúpcserép kezdőés zárókorong 120 mm 63 mm 240 mm 410 mm 450 mm 275 mm Kúpcserép PF (2,5 db/m) Kerámia kezdőkúp PF Funkciós kezdőés zárókorong, kerámia Nem ábrázolt, de külön kérésre szállítható tartozékok: félnyeregtető-oromszegély cserép, félnyeregtető-félcserép, manzárd- / hajlított cserép, manzárd- / hajlított oromszegély cserép, kagyló formájú PF kerámia kezdőkúp, kúpcserépelosztó, kúpcserép kapocs, FIRSTFIX, kerámia csatornaszellőző elem NW 100 SIGNUM különleges alakú fedél, hegyi hófogó támaszték, kerek cső, hófogó, fényáteresztő cserép, kúp-/ oroméltekercs, viharkapocs, ereszszellőző elem, alumínium ereszlemez-tekercs, fal- / kéménycsatlakozó szalag, akril fedőfesték, tetődísz. A tartozékok szállíthatóságát rendelés előtt ellenőrizni kell.

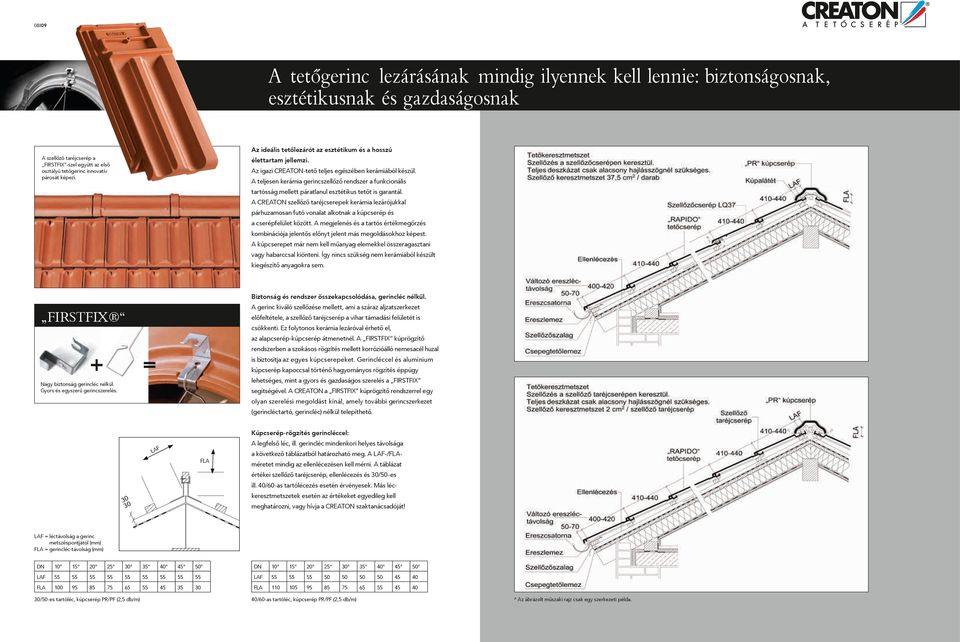

5 08I09 A tetőgerinc lezárásának mindig ilyennek kell lennie: biztonságosnak, esztétikusnak és gazdaságosnak A szellőző taréjcserép a FIRSTFIX -szel együtt az első osztályú tetőgerinc innovatív párosát képezi. Az ideális tetőlezárót az esztétikum és a hosszú élettartam jellemzi. Az igazi CREATON-tető teljes egészében kerámiából készül. A teljesen kerámia gerincszellőző rendszer a funkcionális tartósság mellett páratlanul esztétikus tetőt is garantál. A CREATON szellőző taréjcserepek kerámia lezárójukkal párhuzamosan futó vonalat alkotnak a kúpcserép és a cserépfelület között. A megjelenés és a tartós értékmegőrzés kombinációja jelentős előnyt jelent más megoldásokhoz képest. A kúpcserepet már nem kell műanyag elemekkel összeragasztani vagy habarccsal kiönteni. Így nincs szükség nem kerámiából készült kiegészítő anyagokra sem. Biztonság és rendszer összekapcsolódása, gerincléc nélkül. FIRSTFIX + Nagy biztonság gerincléc nélkül. Gyors és egyszerű gerincszerelés. = A gerinc kiváló szellőzése mellett, ami a száraz aljzatszerkezet előfeltétele, a szellőző taréjcserép a vihar támadási felületét is csökkenti. Ez folytonos kerámia lezáróval érhető el, az alapcserép-kúpcserép átmenetnél. A FIRSTFIX kúprögzítő rendszerben a szokásos rögzítés mellett korrózióálló nemesacél huzal is biztosítja az egyes kúpcserepeket. Gerincléccel és alumínium kúpcserép kapoccsal történő hagyományos rögzítés éppúgy lehetséges, mint a gyors és gazdaságos szerelés a FIRSTFIX segítségével. A CREATON a FIRSTFIX kúprögzítő rendszerrel egy olyan szerelési megoldást kínál, amely további gerincszerkezet (gerincléctartó, gerincléc) nélkül telepíthető. Kúpcserép-rögzítés gerincléccel: LAF FLA A legfelső léc, ill. gerincléc mindenkori helyes távolsága a következő táblázatból határozható meg. A LAF-/FLAméretet mindig az ellenlécezésen kell mérni. A táblázat értékei szellőző taréjcserép, ellenlécezés és 30/50-es ill. 40/60-as tartólécezés esetén érvényesek. Más léckeresztmetszetek esetén az értékeket egyedileg kell meghatározni, vagy hívja a CREATON szaktanácsadóját! LAF = léctávolság a gerinc metszéspontjától (mm) FLA = gerincléc-távolság (mm) DN LAF FLA /50-es tartóléc, kúpcserép PR/PF (2,5 db/m) DN LAF FLA /60-as tartóléc, kúpcserép PR/PF (2,5 db/m) * Az ábrázolt műszaki rajz csak egy szerkezeti példa.

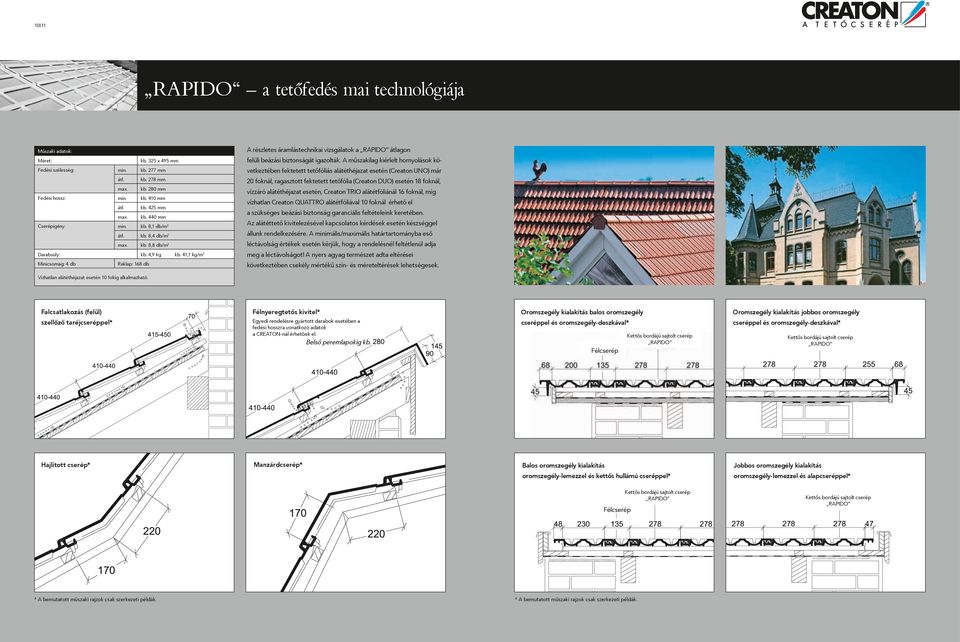

6 10I11 a tetőfedés mai technológiája Műszaki adatok: Méret: kb. 325 x 495 mm Fedési szélesség: min. kb. 277 mm átl. kb. 278 mm max. kb. 280 mm Fedési hossz: min. kb. 410 mm átl. kb. 425 mm max. kb. 440 mm Cserépigény: min. kb. 8,1 db/m 2 átl. kb. 8,4 db/m 2 max. kb. 8,8 db/m 2 Darabsúly: kb. 4,9 kg kb. 41,1 kg/m 2 Minicsomag: 4 db Raklap: 168 db A részletes áramlástechnikai vizsgálatok a átlagon felüli beázási biztonságát igazolták. A műszakilag kiérlelt hornyolások következtében fektetett tetőfóliás alátéthéjazat esetén (Creaton UNO) már 20 foknál, ragasztott fektetett tetőfólia (Creaton Duo) esetén 18 foknál, vízzáró alátéthéjazat esetén, Creaton Trio alátétfóliánál 16 foknál, míg vízhatlan Creaton Quattro alátétfóliával 10 foknál érhető el a szükséges beázási biztonság garanciális feltételeink keretében. Az alátéttető kivitelezésével kapcsolatos kérdések esetén készséggel állunk rendelkezésére. A minimális/maximális határtartományba eső léctávolság értékek esetén kérjük, hogy a rendelésnél feltétlenül adja meg a léctávolságot! A nyers agyag természet adta eltérései következtében csekély mértékű szín- és méreteltérések lehetségesek. Vízhatlan alátéthéjazat esetén 10 fokig alkalmazható. Falcsatlakozás (felül) szellőző taréjcseréppel* Félnyeregtetős kivitel* Egyedi rendelésre gyártott darabok esetében a fedési hosszra vonatkozó adatok a CREATON-nál érhetőek el. Belső peremlapokig kb. Oromszegély kialakítás balos oromszegély cseréppel és oromszegély-deszkával* Félcserép Oromszegély kialakítás jobbos oromszegély cseréppel és oromszegély-deszkával* Hajlított cserép* Manzárdcserép* Balos oromszegély kialakítás oromszegély-lemezzel és kettős hullámú cseréppel* Jobbos oromszegély kialakítás oromszegély-lemezzel és alapcseréppel* Félcserép * A bemutatott műszaki rajzok csak szerkezeti példák. * A bemutatott műszaki rajzok csak szerkezeti példák.
