1 Creaton-TERMÉKPROGRAM Creatív tetőmárkák CREATON MEINDL PFLEIDERER TROST CREATON Kerámia tetőben kompetens HarmONIE Időtlen szépség, sokrétű felhasználás, új sajtolt tető. A világ legnagyobb hódfarkú választéka NOBLESSE, FINESSE és NUANCE kollekció MANUFAKTUR Sajtolt tető választék Teraszelem ESZTRICH JÁRÓLAP A nyomtatásból eredő színbeli eltérések és technikai változtatások jogát fenntartjuk. Hagyja, hogy a CREATON egyedülállóan széles, teljesen új forma- és színválasztéka magával ragadja. Még több ötletet talál a oldalon, ahol a teljes termékkínálatot megtalálja! CREATON Hungary Kft 8960 Lenti Cserépgyár u. 1. Telefon: Telefon: Telefon: Telefax: info@creaton.hu CREATON MEINDL PFLEIDERER TROST

2 02I03 HARMONIE NEU a legrugalmasabb kisméretű HARMONIE KLASSIK a minőség bizonyítéka több mint 50 éve a piacon több mint 500 millió darab eladott kb elkészült tető Hagyományos cserepeket fejlesztünk a jövő generációjának HARMONIE NEU sikerének alapja A HARMONIE KLASSIK sajtolt tető évtizedek alatt a tetőfedés különleges és megbízható elemévé vált. Harmonikus arányai kellemes felületi hatást kölcsönöznek a tetőnek. Időtálló szépsége és egyedülálló funkcionalitása azonnal meggyőzte a tervezőket és a szakembereket egyaránt. A HARMONIE KLASSIK előnyös tulajdonságait innovatív irányba fejlesztettük tovább, így ma biztosan mondhatjuk e különleges re, hogy rendkívülivé vált. Most: 25 mm-es eltolási tartomány Rugalmas, klasszikus innovatív előnyökkel A HARMONIE NEU fejlesztése során mérföldkőnek számít a fedési hossz esetében 14 mm-el megnövelt, immár 25 mm-es játéktér, továbbá az átfedő fej-hornyolás, amely szép, hézagmentes fedési képet eredményez, s kiküszöböli a szennyeződések lerakódását is. Egyedülálló eltolhatóságának köszönhetően méretéhez képest ez a legrugalmasabb kisméretű sajtolt, ezáltal sokoldalú és minden tetőhöz alkalmazható. Különleges tulajdonságaival párosul példátlan szépsége, amelyet az állítva történő, érintésmentes égetési eljárás, és a minden eddiginél egyenletesebb felület összjátéka eredményez. A CREATON a négy alkotóelem egyesítésével teremti meg a tökéletes tetőt, amelyet a nemes kerámia tetőcserepek tökéletes alapanyagai tesznek egyedülállóvá. levegő A kiváló alapanyagok garantálják a magas minőséget és tisztaságot. víz föld Átlós, hajlított, íves, rövid vagy hosszú a HARMONIE NEU a legjobb, legbiztonságosabb és legrugalmasabb választás arra az esetre, ha az esztétikus megjelenés mellett, csekély darabsúlyra, könnyű felhasználásra és gazdaságosságra vágyunk. tűz Érintésmentes égetési eljárás

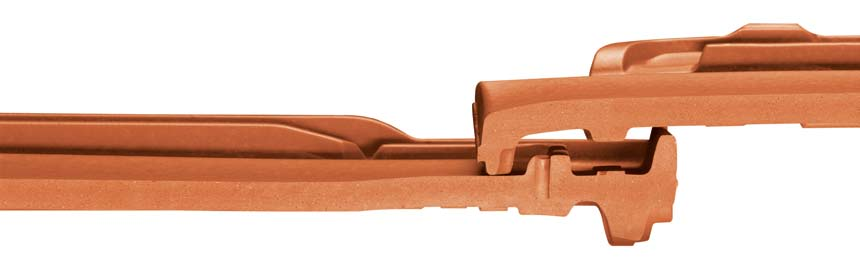

3 04I05 A jövő rugalmas modellje, első osztályú előnyökkel Előkészítő fúrás 11 mm előtte + 14 mm most 25 mm Az esőálló furat lehetővé teszi az egyszerű és gyors csavarozást. HARMONIE KLASSIK HARMONIE NEU Oldal és fej hornyolás Harmonikusan futó hullám markáns hornyolással, amely védi a házat a tartós eső, a jég és a hó ellen. Érintésmentes égetés a tökéletes megjelenésért A fej hornyolását úgy alakították ki, hogy a HARMONIE NEU égetése teljesen önállóan és érintésmentesen, álló helyzetben történik. Így jön létre a felülettel harmonizáló csodaszép optikai hatás. Rugalmas fedési szélesség Nemcsak a hosszában, hanem széltében is 6 mm az eltolási tartomány. 6 mm Optimális fedés szennyeződés lerakódása nélkül optimális fedési kép maximális eltolási tartomány esetén is a vízhoronyig terjedő hullám és vízelvezető felülettel fej- és oldalhornyolás tökéletesebb fedésével Nagyobb eltolási tartomány 25 mm Most 25 mm-es eltolási sáv a gyors és gazdaságos munka érdekében.

4 06I07 HARMONIE NEU kifogástalan felület, egyenletes és intenzív színárnyalatokkal A HARMONIE NEU pel fedett tetők lendületességüknek köszönhetően mozgalmas fény-árnyék összhatást eredményeznek. A HARMONIE NEU abszolút márkaminősége meggyőző, mindemellett kifogástalan, egyenletes és intenzív színárnyalatokban pompázó felületet nyújt. natúrvörös NUANCE sötétbarna engóbozott NUANCE szürke engóbozott NUANCE NUANCE palaszürke engóbozott nemes-engób kollekció Az engóbokat a CREATON természetesen a megszokott minőségi színvonalon kínálja; tiszta selyemfénnyel és a durvakerámiáknál egyedülálló, kiváló karcolás- és ütésálló felülettel. NUANCE natúrvörös tarkára égetett FINESSE nagyszériás üvegmáz Mérföldkőnek számít tetőcserepek fejlesztésében a FINESSE nagyszériás üvegmáz TETŐVÉDELEMMEL. A máz segít megakadályozni az optikai öregedést és a mohásodást, így egyfajta védőpáncélként működik. A nagyszériás gyártás révén pedig lehetővé válik az egyedülálló NUANCE toscana engóbozott NUANCE rézvörös engóbozott FINESSE barna üvegmázas ár-értékarány megteremtése. NUANCE vörös engóbozott NUANCE borvörös engóbozott FINESSE palaszürke mázas

5 08I09 HARMONIE NEU felülmúlhatatlanul könnyű felhasználhatóság Többszörösen kipróbált 1. minőségi jellemző Hornyolás 6. minőségi jellemző 25 mm 410 mm 250 mm Európában, így hazánkban is a tetőformák sokszínűsége a városok és falvak gyarapodását mutatják. A különféle tetőhajlatok a lakosság igényei szerint simulnak bele a tájképbe. Sokszínűsége által a HARMONIE NEU tető tökéletesen alkalmazható minden tetőforma és hajlásszög esetén. Összhatás 2. minőségi jellemző A tökéletes fej- és oldalhornyolással érhető el az optimális fedés, amely kiegészülve a nagyfokú rugalmassággal megfelelő áramlást és biztos vízelvezetést nyújt a tág eltolási tartomány mellett is, s ezáltal kitűnő eső elleni védelmet biztosít. A víz szélsőséges időjárási viszonyok esetén sem tud behatolni a cserepek alá, és a tető kiválóan ellenáll a szélterhelésnek is mm Az vonzereje teljes egészében a kész tető esetében érvényesül igazán. Ekkor mutatkozik meg a HARMONIE NEU mindenki számára megnyerő szép felülete és az élénk fény-árnyék hatások játéka. Kiegyensúlyozott fedési kép 7. minőségi jellemző Kiegyensúlyozott formája és alaposan átgondolt szerkezete által a HARMONIE NEU tető sokoldalúan, toldásmentesen alkalmazható különböző tetőgeometriákhoz, ezen kívül problémamentesen, gyorsan és biztosan felhelyezhető. Forma 3. minőségi jellemző A HAMRONIE NEU tető számos tetőkialakítás példaképének tekinthető, amelynek formája egyre népszerűbb, egyre megbecsültebb. Időtlen szépsége és lendületessége által kellemes összhatást nyújt. Maximális fedési hossz-játék Különösen nagy eltolási sáv a változtatható léckiosztások érdekében Felület 4. minőségi jellemző Előkészített furat a rugalmas és gyors csavarozás érdekében Magas dupla oldalbordák Egyedülállóan biztos, körben elhelyezkedő hornyolás A CREATON kizárólag kiváló alapanyagokat és a legmodernebb technikát alkalmazza, Tartósan 100 %-ban színtartó így különösen sima és kifogástalan felületet állít elő, ami mind a szakemberek, mind az építtetők számára meggyőző, és a minőség garanciája. A légáteresztő képességgel párosuló csekély vízfelvétel megakadályozza a mohásodást és az elszennyeződést, így a tető teljes élettartama alatt, több emberöltőn át szép és tartós marad. Szín 5. minőségi jellemző A közepéig futó vízelvezető az oldalsó horony vízmentesítéshez Fő- és oldalhornyok optimális fedése Harmonikusan futó hullám, amely a vízhoronyig terjed Négyszeres fedés az eső bejutása ellen A HARMONIE NEU gyártásához a legkiválóbb alapanyagokat használják. A népszerű natúrvörös, a pompás engóbszínek, mint a vörös, a rézvörös vagy a sötétbarna, valamint a toscana és natúrvörös tarkára égetett színárnyalatai mind-mind ezt bizonyítják.

6 10I11 HARMONIE NEU eredeti tartozékokkal lesz a tető egyszerre szép és biztonságos A CREATON eredeti tartozékprogramjában minden megtalálható, ami valóban biztonságossá és széppé tesz egy tetőt: hófogó- és tetőlétra rendszerek, tetőkilépő ablakok, valamint kerámia csatornaszellőző elemek, szolárcső- és antenna kivezető cserepek. A tető bejárásához, pl. kéményseprési munkákhoz, a CREATON olyan járórendszereket fejlesztett ki, amelyeket szerkezetileg biztonságos, csúszásmentes felületek jellemeznek és amelyek optikailag is illeszkednek a tetőhöz. A kiváló minőségű CREATON tetőkilépő ablakok, az ablakszárny abszolút vastag gumi-profil tömítéseiről, valamint fém horganyzásukról ismerhetők fel. Alap Fél Szellőző (szellőző keresztmetszet kb. 25 cm 2 /db) Szellőző taréj Szellőző taréj-oromszegély Oromszegély balos/jobbos Kettőshullámú balos Csatornaszellőző elem NW 100 SIGNUM A típus Csatornaszellőző elem NW 125 SIGNUM F típus Gázkémény kivezető, kerámia NW 110/125 Kerámia antennakivezető NW 60 Kerámia szolárcső átvezető NW 70 3-tengelyű elosztókúp PZ Kerámia kezdőkúp kagylóformával PZ Tetőkilépő ablak 45 x 55 cm 95 mm 60 mm Alumínium alapelem Alumínium rönkfatartó Ø 13 cm Masszív hófogórács, alumínium hófogórács támaszték Hosszú alumínium járórács 80/25, rövid alumínium járórács 44,5/25 Egylábas alumínium elem 170 mm 210 mm 235 mm 400 mm 450 mm Kerámia kezdőkúp PZ Kerámia kezdőkúp kerek PZ Kúp PZ 2,5 db/m Kerámia kezdő-/zárókorong PZ Kerámia funkciós kezdő-/zárókorong PZ Kúp PRK 3,0 db/m További rendelésre szállítható tartozékok: szellőző taréj-fél, szellőző-taréj kettőshullámú, félnyeregtető, félnyeregtető-oromszegély, manzárd-/hajlított, manzárd-/hajlított-, oromszegély, alumínium kúpkapocs, FIRSTFIX, SIGNUM-Adapter NW 100, szolárelemtartó-szett, szolárelemtartó horganyzott, hófogó, fényáteresztő (eredeti kristályüveg), kúpalátét tekercs, cink-alu viharkapocs, fal- és/kéményátvezető szalag alu réteggel, akril fedőfesték, tetődísz. Megrendelés előtt győződjön meg a tartozékok szállíthatóságáról!

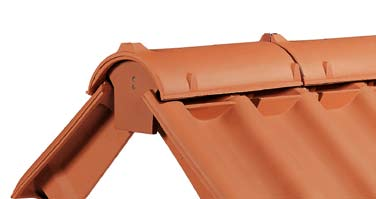

7 12I13 Az ideális tetőgerinc lezárás: biztonságos, esztétikus és gazdaságos Szellőző taréj és FIRSTFIX együtt, az első osztályú tetőgerinc innovatív párosát jelenti. FIRSTFIX + Nagyfokú biztonság gerincléc nélkül. Gyors és egyszerű gerincszerelés. = A tető ideális lezárása - esztétika és a hosszú élettartam Egy igazi CREATON tető teljes egészében kerámiából épül föl. A teljes egészében kerámia taréjszellőző rendszer amellett, hogy garantálja tető tartósságát műszaki szempontból, esztétikus megjelenést is nyújt. A CREATON szellőző taréjcserepek kerámia lezárójuk segítségével párhuzamosan futó vonalat alkotnak a kúp és a felülete között. A megjelenés és a tartós értékmegőrzés kombinációja jelentős előnyt jelent más megoldásokhoz képest. A kúpcserepet már nem kell műanyag elemekkel összeragasztani vagy habarccsal kiönteni, így nincs szükség nem kerámiából készült kiegészítőkre sem. Biztonságos rögzítés gerincléc nélkül A tetőgerinc kitűnő szellőzése mellett, mely azért fontos, hogy az alátétszerkezet száraz maradjon, a szellőző taréj csökkenti a vihar esetén veszélyeztetett felületet. Ez egy folytonos kerámia lezáróval érhető el az alap és kúp átmeneténél. A FIRSTFIX rögzítőrendszerrel összeköttetésben a szokásos rögzítés mellett minden egyes kúp biztosítva van még egy korrózióálló nemesacél huzallal is. A gerincléccel és alumínium kúpkapoccsal történő hagyományos rögzítés éppúgy lehetséges, mint a FIRSTFIX rendszerrel történő gyors és gazdaságos összeszerelés. A FIRSTFIX rögzítő rendszerrel a CREATON olyan szerelési megoldást kínál, mely további gerincszerkezet (gerincléc tartó, gerincléc) igénybevétele nélkül alkalmazható. Tetőkeresztmetszet* Szellőzés szellőzőpel. Kúp habarccsal rögzítve Szellőző keresztmetszet 25 cm 2 /szellőző. Változtatható ereszléc távolság Ereszcsatorna Ereszlemez Csepegtető lemez Ellenlécezés Tetőkeresztmetszet* Szellőzés szellőző taréjpel. Kúp szárazon felrakva. Szellőző keresztmetszet 230 cm 2 /gerinc folyóméterig DIN 4108 szerint elegendő 23 m szarufa hosszig. HARMONIE NEU Kúp PZ Szellőző Kúp PZ Taréj szellőző 1 Kezdő-/zárókorong, kerámia PZ 2 Kúp PZ 3 Szellőző taréj 4 Szellőző-taréjoromszegély LAF FLA Kúp rögzítés gerincléccel Az alábbi táblázat segítségével meghatározhatja a legfelső léc, illetve a gerincléc mindenkori helyes távolságát. Az LAF-/FLA méretet mindig az ellenlécezésen kell mérni. A táblázatban feltűntetett értékek a szellőző taréj, ellenlécezés és a 30/50, ill. 40/60-as tartólécezés esetén érvényesek. Az ettől eltérő léckeresztmetszetek esetén az értékeket egyedileg kell meghatározni vagy a CREATON-tól szerezhetőek be. Változtatható ereszléc távolság Ellenlécezés HARMONIE NEU 2 LAF = léctávolság a gerinc metszéspontjához (mm-ben) FLA = gerincléc távolság (mm-ben) Ereszcsatorna 1 DN DN Ereszlemez 4 3 LAF LAF Csepegtető lemez FLA FLA /50-es tetőléc, PZ típusú kúp (2,5 db/fm) 40/60-as tetőléc, PZ típusú kúp (2,5 db/fm) * Az ábrázolt műszaki rajz csak egy szerkezeti példa.

8 14I15 CREATON Méret alapján végzett tetőkészítés technikája Műszaki adatok Méret: kb. 250 x 410 mm Fedési szélesség: min. kb. 193 mm i.m. kb. 195 mm max. kb. 198 mm Fedési hossz: min. kb. 328 mm i.m. kb. 340 mm max. kb. 352 mm Cserépszükséglet: min. kb. 14,4 Stück/m 2 i.m. kb. 15,2 Stück/m 2 max. kb. 15,9 Stück/m 2 Darabsúly: kb. 3,0 kg Mini csomag: 5 darab Raklap: 280 darab A részletes áramlástechnikai vizsgálatok igazolták, hogy a HARMONIE NEU átlagon felüli biztonságot jelent a tető beázásával szemben. A műszakilag kiforrott hornyolás révén feszített tetőfóliás alátéthéjazat esetén (CREATON UNO ) 16 -nál, hegesztett vagy ragasztott fektetett tetőfólia (CREATON DUO ) esetén 14 -nál, vízzáró alátéthéjazat (CREATON TRIO ) esetén 12 -nál érhető el a garanciális feltételek között a szükséges beázás elleni védelem. Az alátéthéjazat kivitelezésével kapcsolatos kérdések esetén a cég szakemberei rendelkezésre állnak. A minimális/maximális léctávolság-értékek esetén kérjük, hogy a rendelésnél feltétlenül adja meg a léctávolságot! A nyersagyag természet adta eltérései következtében csekély mértékű szín- és méretbeli eltérések lehetségesek. Vízzáró alátéthéjazat esetén 12 -ig alkalmazható Fali csatlakozás (felül) Szellőző taréjpel* Félnyeregtetős kivitel* Egyedi rendelésre gyártott darabok esetén a fedési hosszra vonatkozó adatok a CREATON-nál érhetőek el. belső peremlapokig, kb. <) 90 Oromszegély kialakítás balos oromszegély pel és oromszegély-deszkával* Fél HARMONIE NEU Oromszegély kialakítás jobbos oromszegély pel és oromszegély-deszkával* HARMONIE NEU Hajlított * Manzárd * Oromszegély kialakítás balos oromszegély-lemezzel és kettőshullámú pel* Oromszegély kialakítás jobb oldali oromszegély-lemezzel és alappel* Fél HARMONIE NEU HARMONIE NEU * Az ábrázolt műszaki rajz csak egy szerkezeti példa. * Az ábrázolt műszaki rajz csak egy szerkezeti példa.
