1 Mú szaki adatok Ergoldsbacher E58 lapos tet ócserép és

2 Ergoldsbacher E58 lapos tetó cserép - több, mint egymilliárdszor értékesítve. Nagy méretben -ként. Németország legelterjettebb tetó cserepe, az Ergoldsbacher E58 lapos tetó cserép valamint az eló nye, hogy a fej- és lábhornyolása különösen csapadékbiztos és az oldalhornyolása is dupla. A nagy hornyolási tolerancia jelentó sen megkönnyíti a tetó fedést. Az Ergoldsbacher eló nye, hogy fedési felülete 20 %-kal nagyobb mint az E58-é. natureplus a környezetbarát, egészséges és funkcionális épító anyagok minó ségjele Európa szerte. tanúsítványszám: kiadási irányvonal: RL 0501 tetó cserepek A DDH (Német Tetó fedó Kamara) alapszabályi szerinti kiegészító eljárások az Ergoldsbacher E58 lapos tetó cserép valamint az -ra vonatkozólag, 25 normál tetó hajlásszög és 10 minimális tetó hajlásszög esetén: Fokozott követelmények tetó hajlásszög fokokban (szarufa hajlásszög) A tetó tér használata elsó sorban lakásként további fokozott követelmény nincs Szerkezet * különleges tetó formáknál (pl. pillangótetó ), * nagy szarufahosszúságnál * többször megosztott tetó felületeknél (tetó ablakok, hornyok stb.) egy további fokozott követelmény két további fokozott követelmény Éghajlati viszonyok * exponált helyek, * extrém helyek, * hóban gazdag területek * szeles területek * különleges éghajlati viszonyok három további fokozott követelmény 20 o aláfóliázás aláfóliázás átlapolt v. korcolt aláfóliázás 14 o aláfóliázás aláfóliázás átlapolt v. korcolt aláfóliázás hegesztett v. ragasztott aláfóliázás 10 o csapadékbiztos deszkázat csapadékbiztos deszkázat csapadékbiztos deszkázat vízszigetelt deszkázat A táblázatban megadott kiegészító eljárások minimális követelmények. Különösen magas követelmények és speciális helyi eló írások esetén egy magasabb értékú pótintézkedést kell választani (Tudnivalók a deszkázatokról, 1.táblázlat, szakszabályok DDH). Magasabb értékú kiegészító eljárás bármikor választható alacsonyabb értékú helyett.

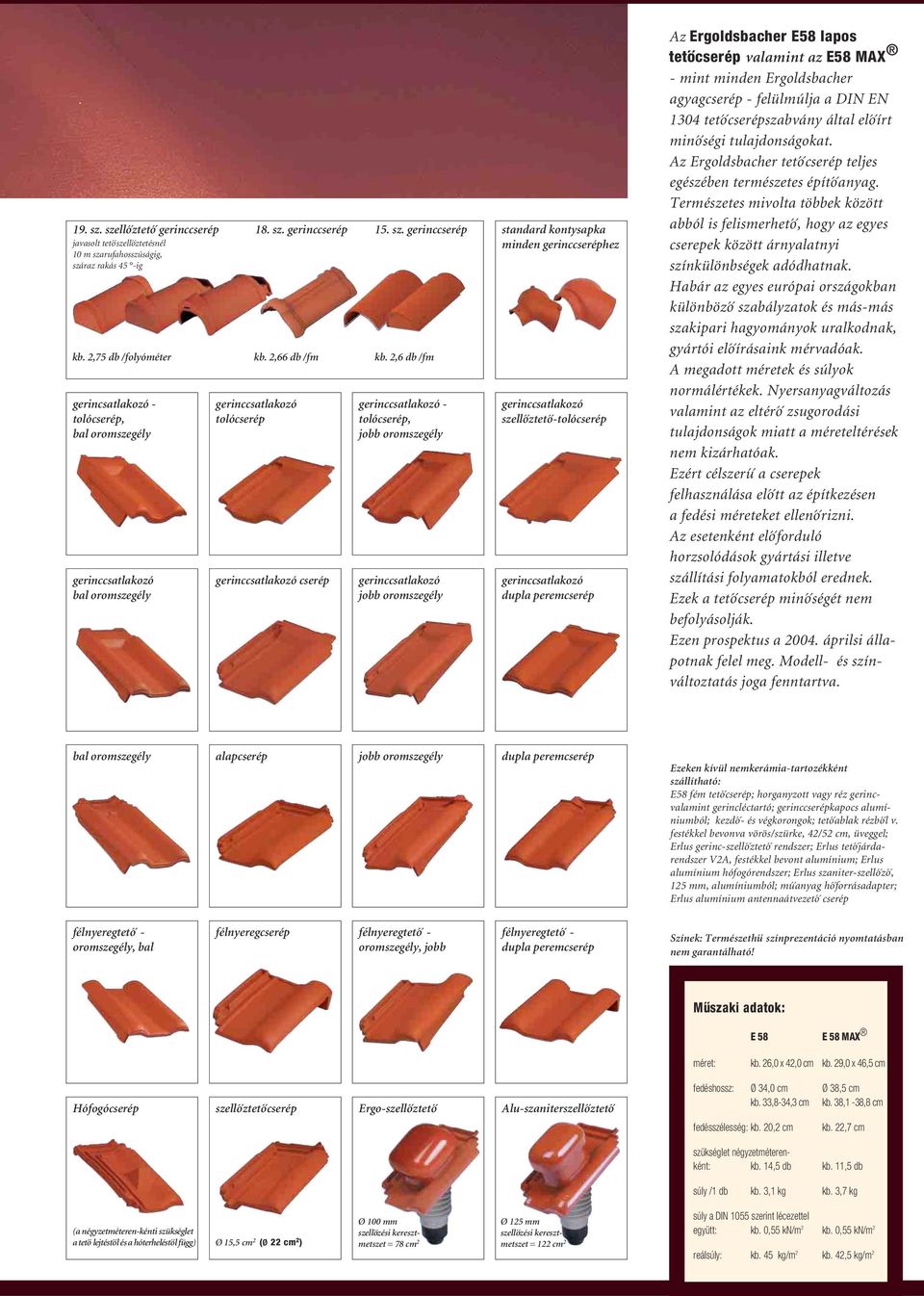

3 19. sz. szelló ztetó gerinccserép javasolt tetó szelló ztetésnél 10 m szarufahosszúságig, száraz rakás 45 -ig kb. 2,75 db /folyóméter gerincsatlakozó - tolócserép, bal oromszegély bal oromszegély tolócserép 18. sz. gerinccserép kb. 2,66 db /fm cserép 15. sz. gerinccserép kb. 2,6 db /fm - tolócserép, jobb oromszegély jobb oromszegély standard kontysapka minden gerinccseréphez szelló ztetó -tolócserép dupla peremcserép Az Ergoldsbacher E58 lapos tetó cserép valamint az - mint minden Ergoldsbacher agyagcserép - felülmúlja a DIN EN 1304 tetó cserépszabvány által eló írt minó ségi tulajdonságokat. Az Ergoldsbacher tetó cserép teljes egészében természetes épító anyag. Természetes mivolta többek között abból is felismerhetó, hogy az egyes cserepek között árnyalatnyi színkülönbségek adódhatnak. Habár az egyes európai országokban különbözó szabályzatok és más-más szakipari hagyományok uralkodnak, gyártói eló írásaink mérvadóak. A megadott méretek és súlyok normálértékek. Nyersanyagváltozás valamint az eltéró zsugorodási tulajdonságok miatt a méreteltérések nem kizárhatóak. Ezért célszerú a cserepek felhasználása eló tt az építkezésen a fedési méreteket ellenó rizni. Az esetenként eló forduló horzsolódások gyártási illetve szállítási folyamatokból erednek. Ezek a tetó cserép minó ségét nem befolyásolják. Ezen prospektus a áprilsi állapotnak felel meg. Modell- és színváltoztatás joga fenntartva. bal oromszegély alapcserép jobb oromszegély dupla peremcserép Ezeken kívül nemkerámia-tartozékként szállítható: E58 fém tetó cserép; horganyzott vagy réz gerincvalamint gerincléctartó; gerinccserépkapocs alumíniumból; kezdó - és végkorongok; tetó ablak rézbó l v. festékkel bevonva vörös/szürke, 42/52 cm, üveggel; Erlus gerinc-szelló ztetó rendszer; Erlus tetó járdarendszer V2A, festékkel bevont alumínium; Erlus alumínium hófogórendszer; Erlus szaniter-szelló zó, 125 mm, alumíniumból; mú anyag hó forrásadapter; Erlus alumínium antennaátvezetó cserép félnyeregtetó - oromszegély, bal félnyeregcserép félnyeregtetó - oromszegély, jobb félnyeregtetó - dupla peremcserép Színek: Természethú színprezentáció nyomtatásban nem garantálható! Mú szaki adatok: E 58 E 58 MAX méret: kb. 26,0 x 42,0 cm kb. 29,0 x 46,5 cm Hófogócserép szelló ztetó cserép Ergo-szelló ztetó Alu-szaniterszelló ztetó fedéshossz: Ø 34,0 cm Ø 38,5 cm kb. 33,8-34,3 cm kb. 38,1-38,8 cm fedésszélesség: kb. 20,2 cm kb. 22,7 cm szükséglet négyzetméterenként: kb. 14,5 db kb. 11,5 db súly /1 db kb. 3,1 kg kb. 3,7 kg (a négyzetméteren-kénti szükséglet a tetó lejtéstó l és a hóterheléstó l függ) Ø 15,5 cm 2 (ø 22 cm 2 ) Ø 100 mm szelló zési keresztmetszet = 78 cm 2 Ø 125 mm szelló zési keresztmetszet = 122 cm 2 súly a DIN 1055 szerint lécezettel együtt: kb. 0,55 kn/m 2 kb. 0,55 kn/m 2 reálsúly: kb. 45 kg/m 2 kb. 42,5 kg/m 2

4 A szárazon rakott gerinc 19.sz. gerinccseréppel folyóméterenként kb. 3,5 cmrel eltolható A rögzítés a védett Erlus V2A nemesacél gerinckapoccsal történik. az idó járás viszontagságainak fó leg kitett oldal A CAD-rajzok mérethú en készültek. Az itt alkalmazott mérték az E 58 lapos tetó cserép vonatkozásában: 1:10 ( x 1,14. Ha felnagyítja a rajzokat a fénymásolóval az 2,0 tényezó alkalmazásával (200 % ( 218 %)), 1:5-ös mértéket kap. Minden rajz letölthetó az Internetró l is: Az E 58 MAX-ra vonatkozó adatok zárójelben vastagon nyomtatva. A szárazon rakott gerinc szelló ztetó -tolócseréppel X X kb. 35,3 cm (kb. 39,7 cm) a hátoldali támaszbütyök eltávolítása után 15,0-33,0 cm lécszélesség (15,0-37,5 cm lécszélesség) A megadott méretek tervezési értékek, melyeket rakás eló tt ellenó rizni kell. X = a gerincközépponttól mért távolság Tetó a gerincválasztéktól hajlásszög csatlakozás, kb. mm, az 1. lécig számított 18 o 35 (30) o 35 (30) o 30 (25) o 30 (25) o 30 (25) o 25 (20) o * 20 (15) 45 * = 24/48 léc szükséges összmagasság inkl. álló léc 30 x 50 mm taréjválasztéktól (80) (75) (70) (65) (60) (55) (45) Tetó hajlásszög 18 o 20 o 25 o 30 o 35 o 40 o 45 o 50 o F 15 Gerinccserép (mm) (45) (43) (40) (40) (40) (35) (35) (30) a hátoldali támaszbütyök eltávolítása után 15 cm lécsszélesség áthidalható A megadott méretek tervezési értékek, melyeket rakás eló tt ellenó rizni kell. X = a gerincközépponttól mért távolság Félnyeregtetó lezárása kb. 4,0 cm alumíniumcserép, a lécezetben kétszer csavarozva (V2A csavarral együtt szállítva) rozsdamentes acélból /alumíniumból DIN EN 515 szerint ellenó rzött, -támasztólécre nincs szükségjárórács, 46 v. 80 cm -hosszabbító rácsként is- Erlus tetó járda rendszer kb. 24,6 cm (kb. 28,8 cm) Szelló zteté s a DIN és a szakipari szabályok szerint. tetó léc, 30 x 50 mm, kétszeresen az ellenléchez rögzítve lépcsó DIN szerinti feldolgozás cikk 45 > 45 járófelület, (rács 46 cm) egy fok (lépcsó fok) E58 minden 2. cserépsor minden cserépsor E58 és minden cserépsor E58 és minden második cserépsor E58 és minden cserépsor Bal oromszegély Jobb oromszegély (kb. 17,5 cm) (kb. 22,7 cm) (kb. 22,7 cm) (kb. 22,7 cm) (kb. 22,7 cm) (kb. 20,5 cm) kb. 3,2 cm kb. 17,0 cm kb. 20,2 cm kb. 20,2 cm zsinórcsapás 5 soronként kb. 20,2 cm kb. 20,2 cm kb. 19,0 cm zsinórcsapás 5 soronként kb. 3,2 cm kb. 7,5 cm kb. 7,5 cm Eresz felsú szarufaszigeteléssel beáramló levegó Eresz víztelenített deszkázaton kb. 3 cm-rel visszavéve kb. 39,0 cm (kb. 44,0 cm) kb cm (kb. 36,0 cm) kb. 39,0 cm (kb. 44,0 cm) szakszerú en elkészített lyuklemez-szegély szelló zó nyílás szelló zó nyílás

5 natúrvörös vörös, engóbozott rézbarna, engóbozott Az Erlus tetó kerámiának nemcsak formája, a színei is különlegesek. Harmónikusan illeszkednek a már meglévó tetó k színvilágába. rusztik, engóbozott (csak az E58 lapos tetó cserépnél) gyökérbarna, nemesengóba gesztenye, nemesengóba barackszín, nemesengóba (csak az E 58 MAX ) kobaltkék, nemesengóba titánezüst, nemesengóba (csak az -nál) antracit, engóbozott gyémántfekete, nemesengóba szeladonzöld, nemesengóba (csak az -nál) royalzöld, nemesengóba (csak az -nál) brazilbarna, engóbozott (csak az E58 lapos tetó cserépnél)

6 Az Erlus Baustoffwerke AG címek, termékek Erlus Baustoffwerke AG Werke Neufahrn Hauptstraße 106. D Neufahrn/NB Telefon: Telefax: Internet: GIMA-Werk Marklkofen Girnghuber GmbH & Co. KG Ludwig-Girnghuber Str. 1 D Marklkofen Telefon: Telefax: Erlus Baustoffwerke AG Werk Ergoldsbach Industriestraße 7. D Ergoldsbach Értékesítési iroda /Rendelésfelvétel kéményrendszerek Telefon: , Telefax: , Termékpaletta: Ergoldsbacher E 58 lapos tetó cserép Ergoldsbacher E 58 MAX Ergoldsbacher Karat Ergoldsbacher Linea Ergoldsbacher Forma Ergoldsbacher hornyolt cserép és nagyméretú hornyolt cserép (Falz, Großfalz) Ergoldsbacher szinter hornyolt (Sinterfalz) Ergoldsbacher Großfalz XXL (hornyolt cserép XXL) Ergoldsbacher Reform XXL Ergoldsbacher Hohlfalz XXL Ergoldsbacher hódfarkú cserép (Biberschwanz) Ergoldsbacher szinter hódfarkú cserép (Sinterbiber) Ergoldbacher barát-apáca-cserép (Mönch- und Nonnenziegel) Ergoldsbacher barát-cserép (Mönchpfanne) Frank ereszcserép (Fränkischer Rinnenziegel) Tetó tartozék minden cserépmodellhez Tetó dísz Termékpaletta: Erlus nagyteljesítményú kémények, emeletmagas, háromhéjú Erlus, emeletmagas gázkivezetó kémény új épületekhez Erlus kémény új épületekhez, emeletmagas LAF (levegó -füst-kémény) szilárd fú tó anyaghoz Erlus nemeskerámia szelló zó rendszer, emeletmagas Erlus kémény új épületekhez, összerakható, gázkivezetó Erlus nagyteljesítményú nemeskerámia kémények, összerakható Erlus nagyteljesítményú kémények, összerakható Erlus nemeskerámia külsó kémény, összerakható Erlus nemeskerémia csó rendszer kéményszanáláshoz Termékterületek Ergoldsbacher tetó cserepek Jó forma a tetó n. Ziegelwerk Bernhard Erlus-Werk Teistungen Hundeshagener Str Teistungen Telefon: Telefax: Termékpaletta: Klinkercserép Vezetó technológia: Erlus nemeskerámia - szövettömítéssel. A kéményszanálás új dimenziója, valamint kémények új épületekhez Átadta: Erlus Baustoffwerke AG, Hauptstraße 106, D Neufahrn/NB Telefon: , Telefax: , info@erlus.com, Internet: /3/TY/Nied/6E58uM-U/1.1 Erlus nagyteljesítményú kémények Emeletmagas, 7,5 m-ig. Minden fú t ó anyaghoz. Nem nedvességérzékeny, energiatakarékos, gyorsan felépíthetó.
