TUNING BEÉPÍTÉSI ÚTMUTATÓ

Átírás

1 TUNING BEÉPÍTÉSI ÚTMUTATÓ

2 Tondach Tuning alátétfóliák Rácserõsített tetõfóliák használata Alátétfólia tetõtérbeépítésnél mindig, padlástérnél por- és hómentes igény esetén szükséges. Az alátétfólia megakadályozza, hogy a héjazat alá bejutó csapadék a hõszigetelés elnedvesítésével rontsa a hõszigetelõ képességet. A cserép és a fólia közötti légrés - amennyiben az eresznél ill. a gerincnél ki van szellõztetve - megakadályozza nyáron a tetõtér felmelegedését. A fólia és a hõszigetelés közötti légrés a hõszigetelésen átjutó párát szellõzteti ki. Az alátétfólia fektetése TONDACH TUNING Az alátétfóliát az ereszvonallal párhuzamosan kell fektetni, rátakarva az ereszlemezre. A fólia alsó élének az ereszlemezen kell lennie nem pedig az ereszcsatornában! A fólia lefogatása tûzõgéppel, rögzítése ellenléccel történik.(lásd ellenlécvastagságok) Az átfedés általános esetben 10 cm, alacsony tetõhajlásszög esetén 15 cm. Hosszirányú toldás csak szarufán készíthetõ! A fóliafektetést a taréjgerinc alatt 5-30 cm-re hagyjuk abba, hogy a légréteg felsõ kiszellõztetését biztosítsuk. A porhó bejutásának megakadályozására helyezzünk el a taréjgerincen egy olyan széles fóliacsíkot az ellenlécre rögzítve, mely cm-re rátakar az ellenléc alatti fóliára. Az élen, élgerincen tilos átvezetni az alátétfóliát. Helyette az éllel, élgerinccel párhuzamosan futó ellenlécre hajtsuk fel és rögzítsük. Az így kialakított rés biztosítja az éleknél, élgerinceknél a légrés kiszellõztetését, míg a csapadék bejutását az elasztikus élgerincelem, a szellõzõ gerincszalag vagy a fésûs szellõzõelem akadályozza meg. Oromképzésnél a fóliát vezessûk ki a homlokdeszkáig és hajtsuk fel a tetõléc oldalára. Oldalfalcsatlakozásnál a tetõfóliát felvezetjük a falra és rögzítjük. Eresszel párhuzamos falcsatlakozásnál és félnyeregtetõnél a szarufa vége elõtt 5-30 cm-re hagyjuk abba a fóliafektetést, hogy a légréteg kiszellõzése biztosított legyen. A vápáknál se vezessük át a fóliát, hanem a vápával párhuzamosan futó ellenlécre felvezetve rögzítsük. Az ellenléc és a vápával párhuzamosan elhelyezett ellenléc között egy csatorna alakítandó ki. A vápaelem elfedi az így létrejövõ szellõzõ rést, és biztosítja a levegõáramlást. Antenna-, ill. csatornakivezetésnél trapéz alakban vágjuk ki a fóliát és rögzítsük az alsó és felsõ cseréplécen. Az alátétfóliát áttörõ minden szerkezet esetében fóliacsatorna beépítése javasolt. Tetõsíkban levõ ablak beépítése esetén az alátétfóliát borítékvonalban kell kivágni, majd a beépített tokszerkezet oldalára felvezetni. Fokozottan ügyelni kell a sarkok lezárására. Az alátétfóliát nem szabad 4-5 hétnél tovább az idõjárás hatásainak szabadon kitenni. Páraáteresztõ tetõfólia használata A beépített tetõtereknél különösen fontos a hõszigetelõ anyag és a teljes szerkezet védelme a héjazaton bejutó nedvesség és a belsõ oldalról érkezõ pára ellen. Továbbá biztosítani kell a szerkezeti rétegek közötti páravándorlást, ill. biztosítani kell a szerkezetben maradt építési nedvesség kiszellõzését. Ezen épületfizikai követelmények kielégítése a páraáteresztõ tetõfóliával korszerûen megoldható. Felhasználható olyan helyeken, ahol az átszellõztetés a konstrukció miatt nem, vagy csak korlátozott mértékben alakítható ki. (Pl. Napóleonablak, kúpfedés) A páraáteresztõ tetõfóliával készült szerkezetek elõnyei: közvetlenül a hõszigetelésre, deszkázatra fektethetõ nincs szükség a fólia és a hõszigetelés közötti légrésre növelhetõ a hõszigetelés vastagsága a gerincen, éleken, vápákon megszakítás nélkül átvihetõ a másik tetõsíkra a szerkezet kivitelezése egyszerû, a beépítési hibalehetõség jelentõsen csökken fektetése a feliratos oldalával felfelé történik. CSERÉP TETÕFOKON!

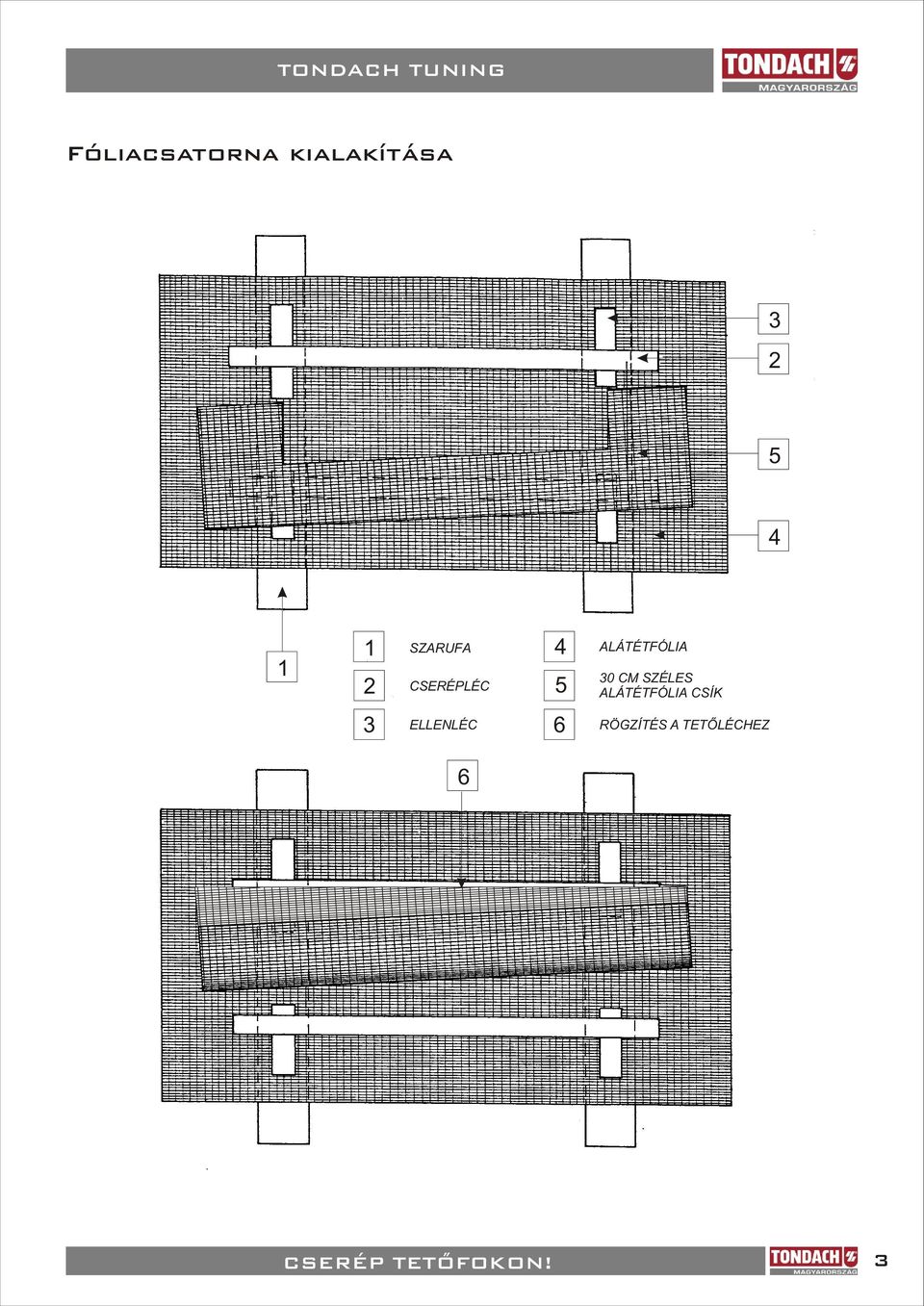

3 TONDACH TUNING Fóliacsatorna kialakítása SZARUFA CSERÉPLÉC 4 5 ALÁTÉTFÓLIA 30 CM SZÉLES ALÁTÉTFÓLIA CSÍK 3 ELLENLÉC 6 RÖGZÍTÉS A TETÕLÉCHEZ 6 CSERÉP TETÕFOKON! 3

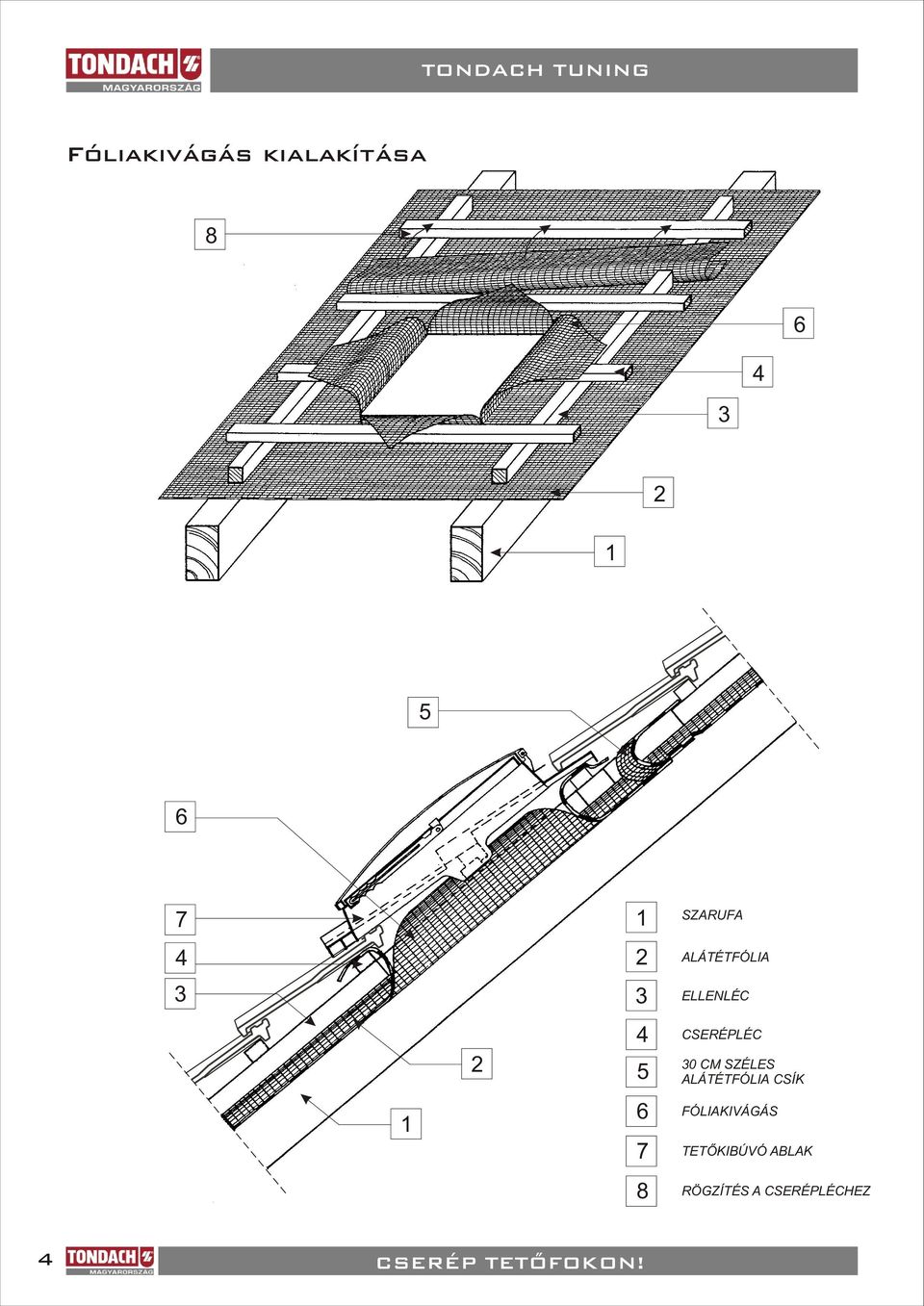

4 TONDACH TUNING Fóliakivágás kialakítása SZARUFA ALÁTÉTFÓLIA ELLENLÉC CSERÉPLÉC 30 CM SZÉLES ALÁTÉTFÓLIA CSÍK FÓLIAKIVÁGÁS TETÕKIBÚVÓ ABLAK RÖGZÍTÉS A CSERÉPLÉCHEZ 4 CSERÉP TETÕFOKON!

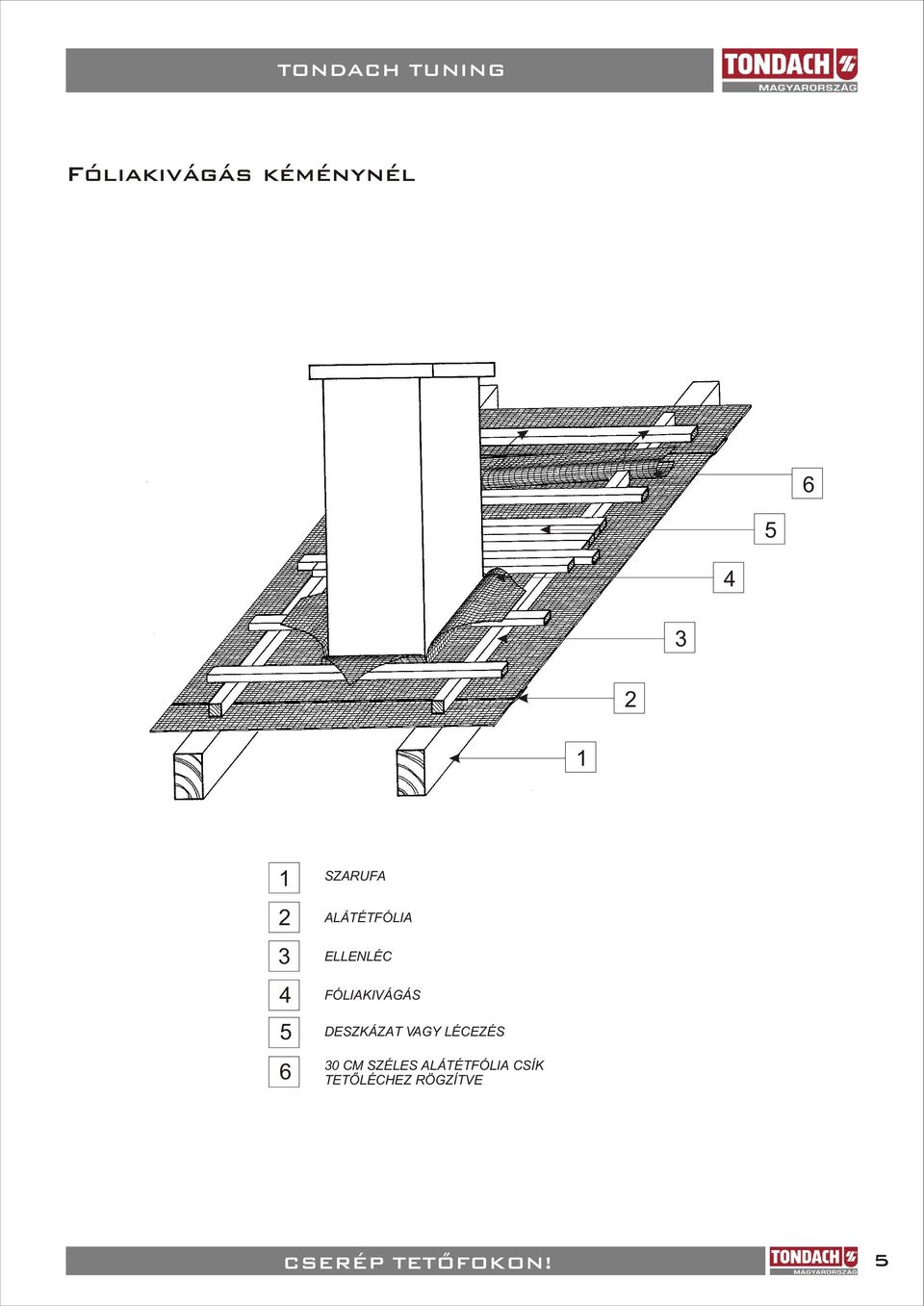

5 TONDACH TUNING Fóliakivágás kéménynél SZARUFA ALÁTÉTFÓLIA ELLENLÉC 4 FÓLIAKIVÁGÁS 5 6 DESZKÁZAT VAGY LÉCEZÉS 30 CM SZÉLES ALÁTÉTFÓLIA CSÍK TETÕLÉCHEZ RÖGZÍTVE CSERÉP TETÕFOKON! 5

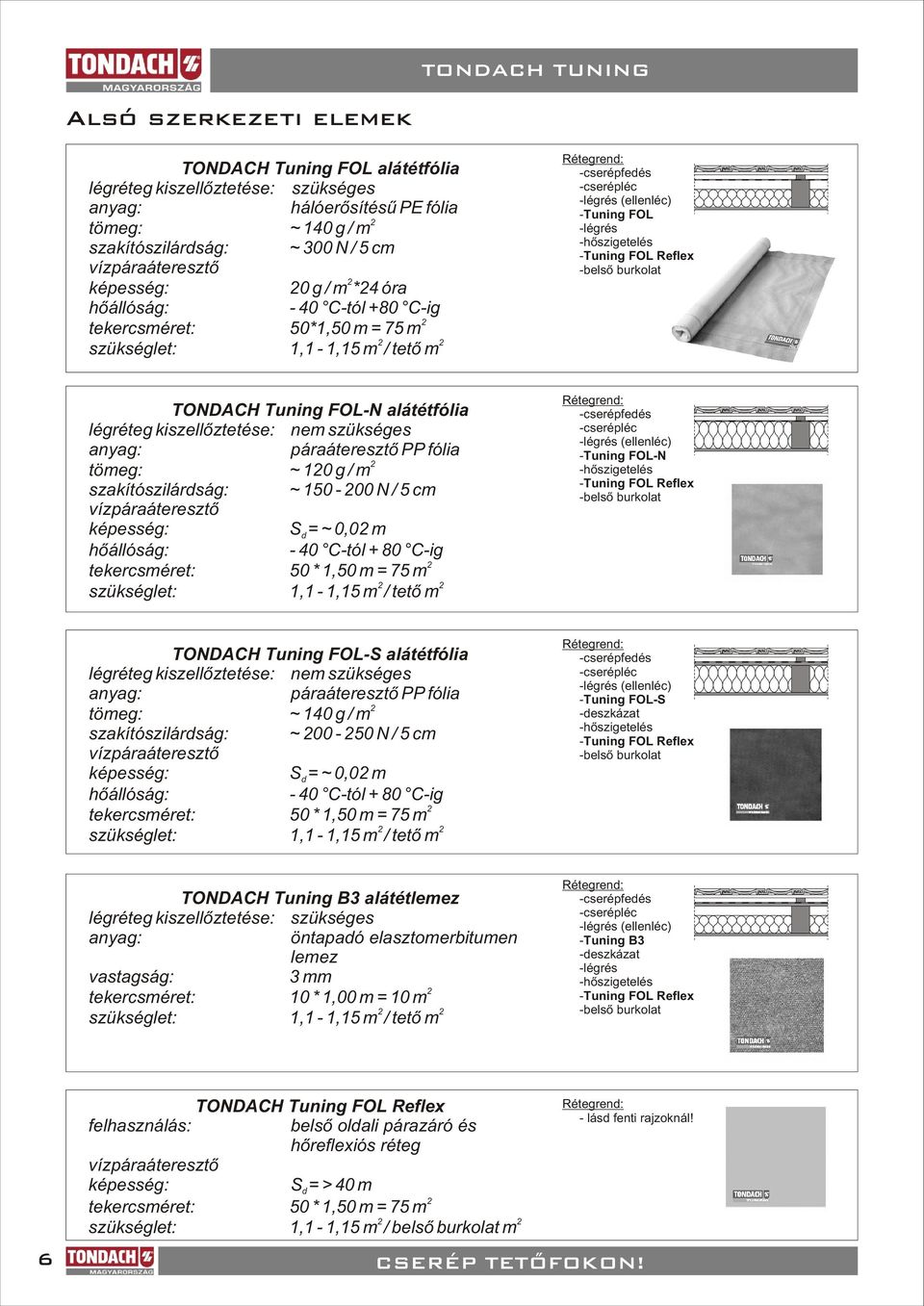

6 TONDACH TUNING Alsó szerkezeti elemek TONDACH Tuning FOL alátétfólia légréteg kiszellõztetése: szükséges hálóerõsítésû PE fólia tömeg: ~ 140 g / m szakítószilárdság: ~ 300 N / 5 cm vízpáraáteresztõ képesség: 0 g / m *4 óra hõállóság: - 40 C-tól +80 C-ig tekercs 50*1,50 m = 75 m 1,1-1,15 m / tetõ m Rétegrend: -cserépfedés -cserépléc -légrés (ellenléc) -Tuning FOL -légrés -hõszigetelés -Tuning FOL Reflex -belsõ burkolat TONDACH Tuning FOL-N alátétfólia légréteg kiszellõztetése: nem szükséges páraáteresztõ PP fólia tömeg: ~ 10 g / m szakítószilárdság: ~ N / 5 cm vízpáraáteresztõ képesség: S d = ~ 0,0 m hõállóság: - 40 C-tól + 80 C-ig tekercs 50 * 1,50 m = 75 m 1,1-1,15 m / tetõ m Rétegrend: -cserépfedés -cserépléc -légrés (ellenléc) -Tuning FOL-N -hõszigetelés -Tuning FOL Reflex -belsõ burkolat TONDACH Tuning FOL-S alátétfólia légréteg kiszellõztetése: nem szükséges páraáteresztõ PP fólia tömeg: ~ 140 g / m szakítószilárdság: ~ N / 5 cm vízpáraáteresztõ képesség: S d = ~ 0,0 m hõállóság: - 40 C-tól + 80 C-ig tekercs 50 * 1,50 m = 75 m 1,1-1,15 m / tetõ m Rétegrend: -cserépfedés -cserépléc -légrés (ellenléc) -Tuning FOL-S -deszkázat -hõszigetelés -Tuning FOL Reflex -belsõ burkolat TONDACH Tuning B3 alátétlemez légréteg kiszellõztetése: szükséges öntapadó elasztomerbitumen lemez vastagság: 3 mm tekercs 10 * 1,00 m = 10 m 1,1-1,15 m / tetõ m Rétegrend: -cserépfedés -cserépléc -légrés (ellenléc) -Tuning B3 -deszkázat -légrés -hõszigetelés -Tuning FOL Reflex -belsõ burkolat 6 TONDACH Tuning FOL Reflex felhasználás: belsõ oldali párazáró és hõreflexiós réteg vízpáraáteresztõ képesség: S d = > 40 m tekercs 50 * 1,50 m = 75 m 1,1-1,15 m / belsõ burkolat m Rétegrend: - lásd fenti rajzoknál! CSERÉP TETÕFOKON!

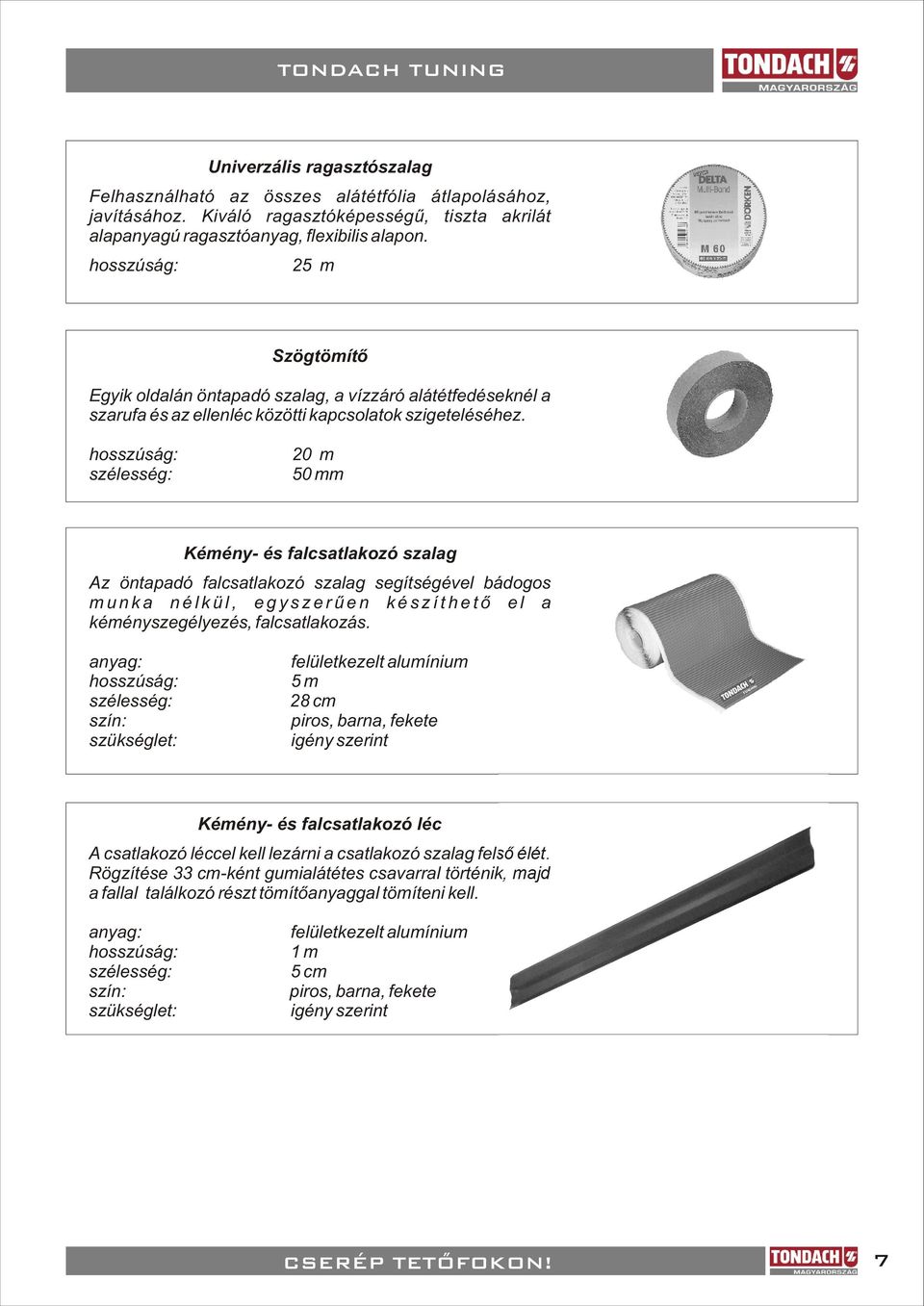

7 TONDACH TUNING Univerzális ragasztószalag Felhasználható az összes alátétfólia átlapolásához, javításához. Kiváló ragasztóképességû, tiszta akrilát alapanyagú ragasztóanyag, flexibilis alapon. 5 m Szögtömítõ Egyik oldalán öntapadó szalag, a vízzáró alátétfedéseknél a szarufa és az ellenléc közötti kapcsolatok szigeteléséhez. 0 m 50 mm Kémény- és falcsatlakozó szalag Az öntapadó falcsatlakozó szalag segítségével bádogos munka nélkül, egyszerûen készíthetõ el a kéményszegélyezés, falcsatlakozás. felületkezelt alumínium 5 m 8 cm igény szerint Kémény- és falcsatlakozó léc A csatlakozó léccel kell lezárni a csatlakozó szalag felsõ élét. Rögzítése 33 cm-ként gumialátétes csavarral történik, majd a fallal találkozó részt tömítõanyaggal tömíteni kell. felületkezelt alumínium 1 m 5 cm igény szerint CSERÉP TETÕFOKON! 7

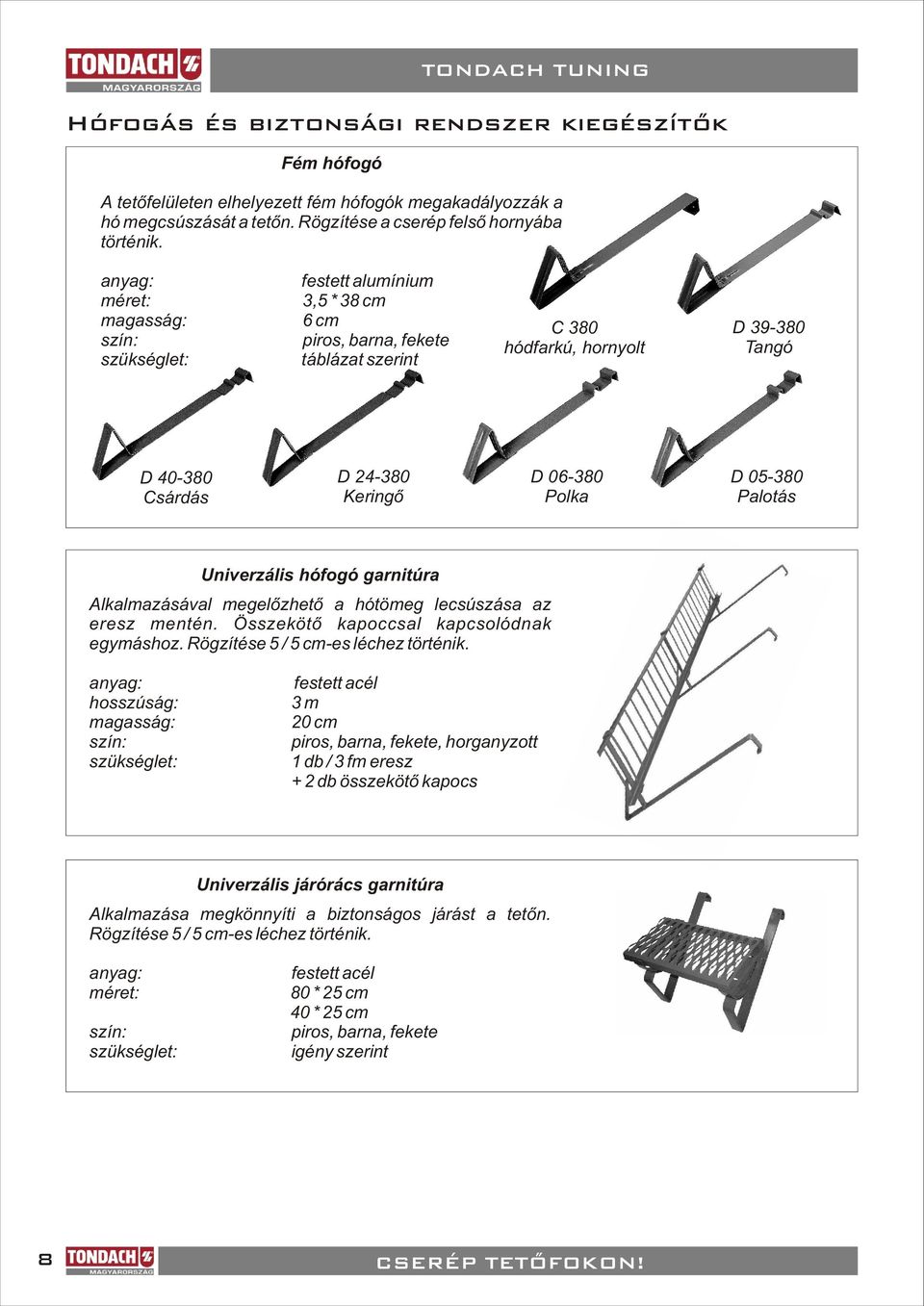

8 Hófogás és biztonsági rendszer kiegészítõk Fém hófogó TONDACH TUNING A tetõfelületen elhelyezett fém hófogók megakadályozzák a hó megcsúszását a tetõn. Rögzítése a cserép felsõ hornyába történik. magasság: festett alumínium 3,5 * 38 cm 6 cm táblázat szerint C 380 hódfarkú, hornyolt D Tangó D Csárdás D Keringõ D Polka D Palotás Univerzális hófogó garnitúra Alkalmazásával megelõzhetõ a hótömeg lecsúszása az eresz mentén. Összekötõ kapoccsal kapcsolódnak egymáshoz. Rögzítése 5 / 5 cm-es léchez történik. festett acél 3 m magasság: 0 cm, horganyzott 1 db / 3 fm eresz + db összekötõ kapocs Univerzális járórács garnitúra Alkalmazása megkönnyíti a biztonságos járást a tetõn. Rögzítése 5 / 5 cm-es léchez történik. festett acél 80 * 5 cm 40 * 5 cm igény szerint 8 CSERÉP TETÕFOKON!

9 TONDACH TUNING Tetõbiztonsági rendszerek Hófogórács tartó készlet A hófogórács tartóeleme a fém alapcserép és hozzá csavarral rögzíthetõ hófogórácstartó. A készletet minden esetben rögzíteni kell a tetõszerkezethez. festett acél csak 19 * 40 cm-es hódfarkúhoz hófogórács-tartó készlet 1db / m Járórács tartó készlet A járórács tartóeleme a fém alapcserép és hozzá csavarral rögzíthetõ biztonsági pánt. A készletet minden esetben rögzíteni kell a tetõszerkezethez. festett acél csak 19 * 40 cm-es hódfarkúhoz csak kettõs fedéshez járórácsonként db Járórács Alkalmazása megkönnyíti a biztonságos járást a tetõn. festett acél 88 * 5 cm 41 * 5 cm igény szerint Lépcsõfoktartó készlet Alkalmazása megkönnyíti a biztonságos járást a tetõn. festett acél 13,3 * 5 cm csak kettõs fedéshez igény szerint CSERÉP TETÕFOKON! 9

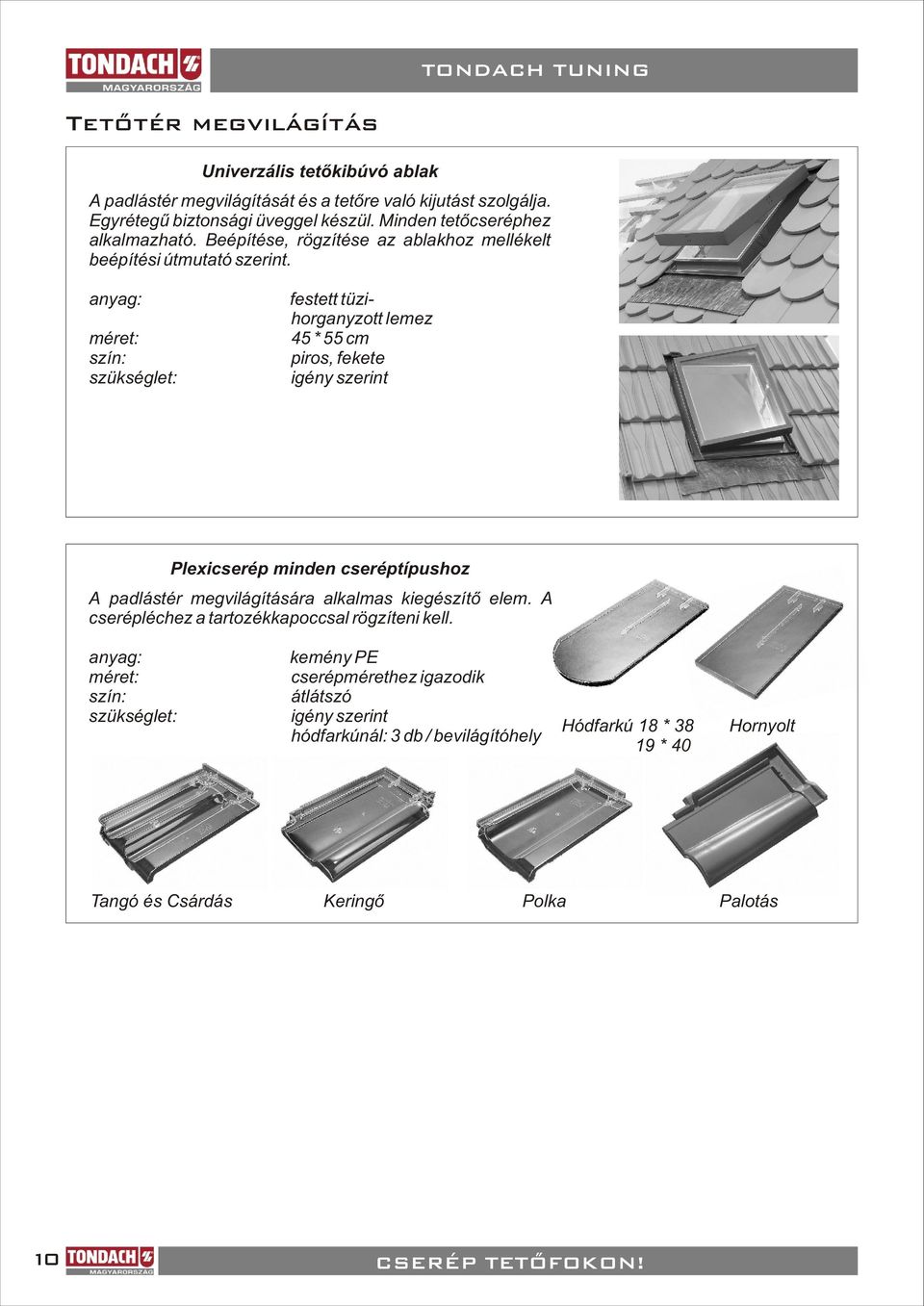

10 TONDACH TUNING Tetõtér megvilágítás Univerzális tetõkibúvó ablak A padlástér megvilágítását és a tetõre való kijutást szolgálja. Egyrétegû biztonsági üveggel készül. Minden tetõcseréphez alkalmazható. Beépítése, rögzítése az ablakhoz mellékelt beépítési útmutató szerint. festett tüzihorganyzott lemez 45 * 55 cm piros, fekete igény szerint Plexicserép minden cseréptípushoz A padlástér megvilágítására alkalmas kiegészítõ elem. A cserépléchez a tartozékkapoccsal rögzíteni kell. kemény PE cserépmérethez igazodik átlátszó igény szerint hódfarkúnál: 3 db / bevilágítóhely Hódfarkú 18 * * 40 Hornyolt Tangó és Csárdás Keringõ Polka Palotás 10 CSERÉP TETÕFOKON!

11 Gerinckialakítás TONDACH TUNING Gerinccseréprögzítõ kapocs A gerinccserepek rögzítésére használható, db csavarral rögzítendõ a gerincléchez. festett alumínium 1 db / gerinccserép hornyolt gerinchez sajtolt sima gerinchez csornai húzott gerinchez tatai sajtolt gerinchez tatai hornyolt gerinchez tarajos gerinchez Harangszeg A gerincvégek, a kezdõ gerinccserepek, valamint a gerincelosztók és az azokból kiágazó gerinccserepek rögzítésére szolgál. horganyzott acél 3,8 * 110 mm 1 db / kezdõ gerinccserép, vagy gerincvég 4 db / gerincelosztó (gerincelosztó idom + 3 gerinccserép rögzítésére) Univerzális gerincléctartó A gerinccserepeket tartó gerincléc elhelyezésére szolgáló kiegészítõ elem. befogadó horganyzott acél 30 mm 1 db / szaruállás 1 db / 0,7 fm élgerinc Gerincléctartó állítható magassággal A gerinccserepeket tartó gerincléc elhelyezésére szolgáló kiegészítõ elem. befogadó szár: beütõ: horganyzott acél 30 mm 75 ill. 155 mm 190 ill. 50 mm 1 db / szaruállás 1 db / 0,7 fm élgerinc Gerinc lezáróelem A gerinccserepek lezárására szolgál. alumínium vagy mûanyag piros, barna 1 db / gerincvég húzott és sajtolt gerinchez hornyolt gerinchez CSERÉP TETÕFOKON! 11

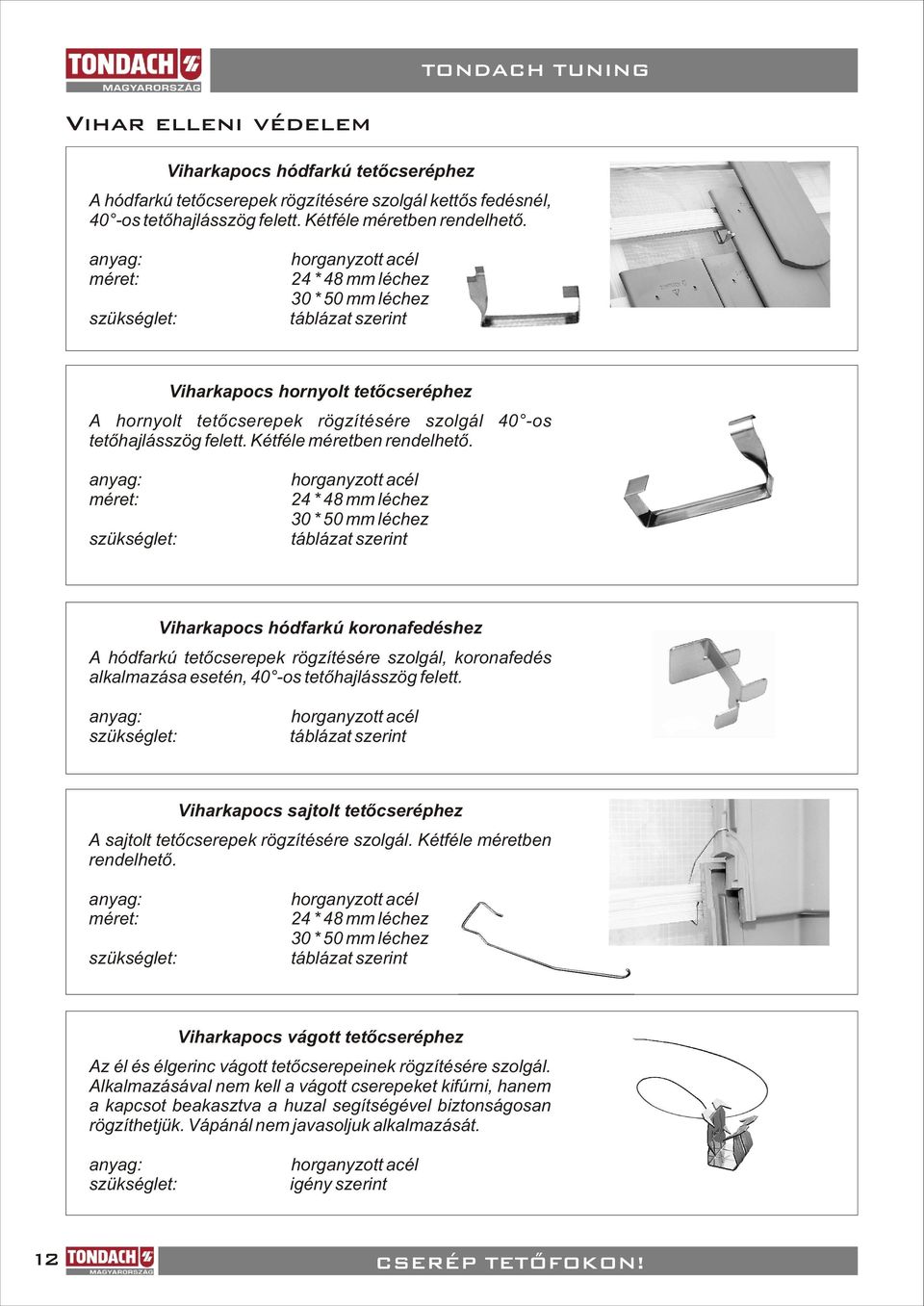

12 TONDACH TUNING Vihar elleni védelem Viharkapocs hódfarkú tetõcseréphez A hódfarkú tetõcserepek rögzítésére szolgál kettõs fedésnél, 40 -os tetõhajlásszög felett. Kétféle méretben rendelhetõ. horganyzott acél 4 * 48 mm léchez 30 * 50 mm léchez táblázat szerint Viharkapocs hornyolt tetõcseréphez A hornyolt tetõcserepek rögzítésére szolgál 40 -os tetõhajlásszög felett. Kétféle méretben rendelhetõ. horganyzott acél 4 * 48 mm léchez 30 * 50 mm léchez táblázat szerint Viharkapocs hódfarkú koronafedéshez A hódfarkú tetõcserepek rögzítésére szolgál, koronafedés alkalmazása esetén, 40 -os tetõhajlásszög felett. horganyzott acél táblázat szerint Viharkapocs sajtolt tetõcseréphez A sajtolt tetõcserepek rögzítésére szolgál. Kétféle méretben rendelhetõ. horganyzott acél 4 * 48 mm léchez 30 * 50 mm léchez táblázat szerint Viharkapocs vágott tetõcseréphez Az él és élgerinc vágott tetõcserepeinek rögzítésére szolgál. Alkalmazásával nem kell a vágott cserepeket kifúrni, hanem a kapcsot beakasztva a huzal segítségével biztonságosan rögzíthetjük. Vápánál nem javasoljuk alkalmazását. horganyzott acél igény szerint 1 CSERÉP TETÕFOKON!

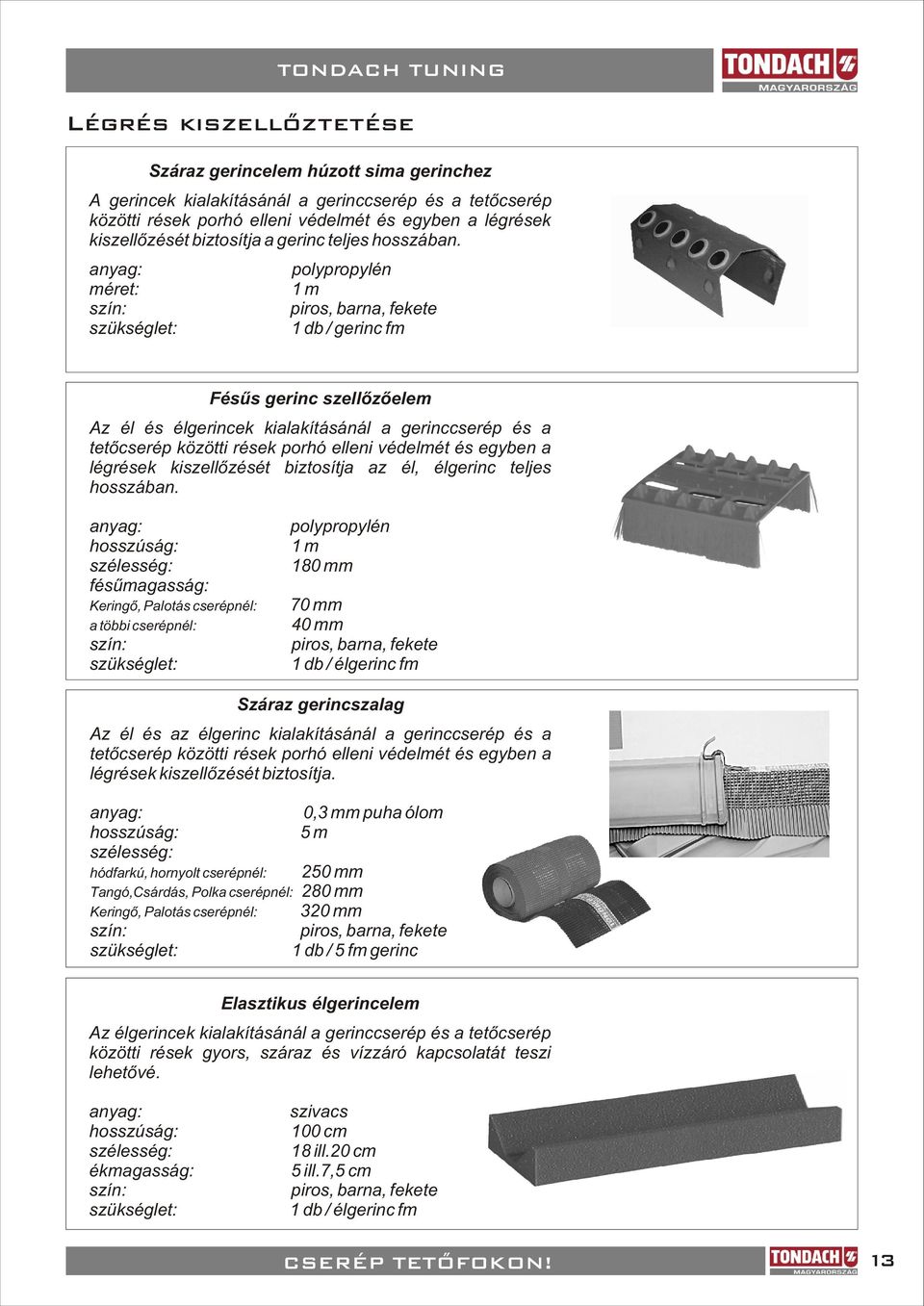

13 Légrés kiszellõztetése Száraz gerincelem húzott sima gerinchez A gerincek kialakításánál a gerinccserép és a tetõcserép közötti rések porhó elleni védelmét és egyben a légrések kiszellõzését biztosítja a gerinc teljes hosszában. TONDACH TUNING polypropylén 1 m 1 db / gerinc fm Fésûs gerinc szellõzõelem Az él és élgerincek kialakításánál a gerinccserép és a tetõcserép közötti rések porhó elleni védelmét és egyben a légrések kiszellõzését biztosítja az él, élgerinc teljes hosszában. fésûmagasság: Keringõ, Palotás cserépnél: a többi cserépnél: polypropylén 1 m 180 mm 70 mm 40 mm 1 db / élgerinc fm Száraz gerincszalag Az él és az élgerinc kialakításánál a gerinccserép és a tetõcserép közötti rések porhó elleni védelmét és egyben a légrések kiszellõzését biztosítja. 0,3 mm puha ólom 5 m hódfarkú, hornyolt cserépnél: 50 mm Tangó,Csárdás, Polka cserépnél: 80 mm Keringõ, Palotás cserépnél: 30 mm 1 db / 5 fm gerinc Elasztikus élgerincelem Az élgerincek kialakításánál a gerinccserép és a tetõcserép közötti rések gyors, száraz és vízzáró kapcsolatát teszi lehetõvé. ékmagasság: szivacs 100 cm 18 ill.0 cm 5 ill.7,5 cm 1 db / élgerinc fm CSERÉP TETÕFOKON! 13

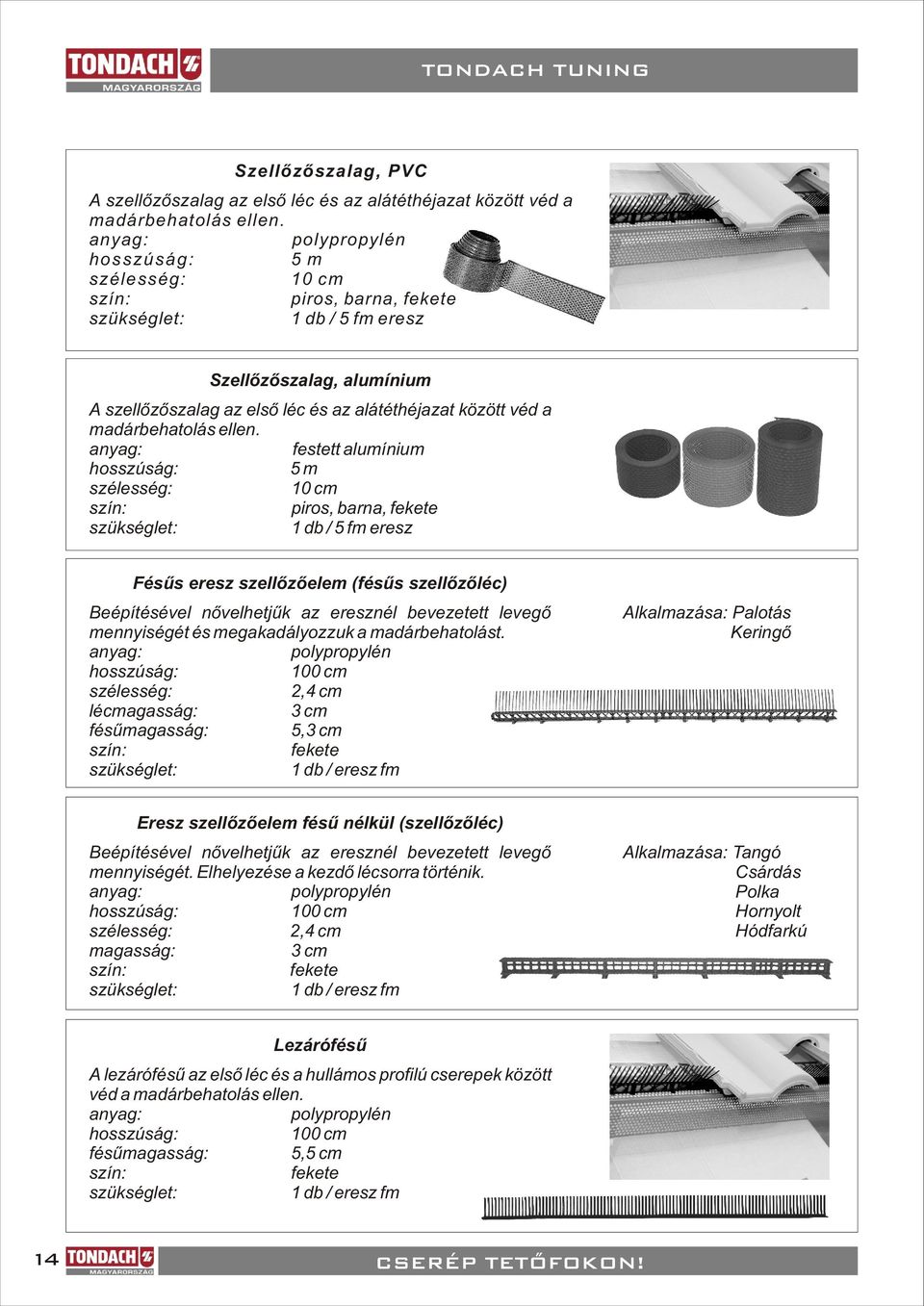

14 TONDACH TUNING Szellõzõszalag, PVC A szellõzõszalag az elsõ léc és az alátéthéjazat között véd a madárbehatolás ellen. polypropylén 5 m 10 cm 1 db / 5 fm eresz Szellõzõszalag, alumínium A szellõzõszalag az elsõ léc és az alátéthéjazat között véd a madárbehatolás ellen. festett alumínium 5 m 10 cm 1 db / 5 fm eresz Fésûs eresz szellõzõelem (fésûs szellõzõléc) Beépítésével nõvelhetjûk az eresznél bevezetett levegõ mennyiségét és megakadályozzuk a madárbehatolást. polypropylén 100 cm,4 cm lécmagasság: 3 cm fésûmagasság: 5,3 cm fekete 1 db / eresz fm Alkalmazása: Palotás Keringõ Eresz szellõzõelem fésû nélkül (szellõzõléc) Beépítésével nõvelhetjûk az eresznél bevezetett levegõ mennyiségét. Elhelyezése a kezdõ lécsorra történik. polypropylén 100 cm,4 cm magasság: 3 cm fekete 1 db / eresz fm Alkalmazása: Tangó Csárdás Polka Hornyolt Hódfarkú Lezárófésû A lezárófésû az elsõ léc és a hullámos profilú cserepek között véd a madárbehatolás ellen. polypropylén 100 cm fésûmagasság: 5,5 cm fekete 1 db / eresz fm 14 CSERÉP TETÕFOKON!

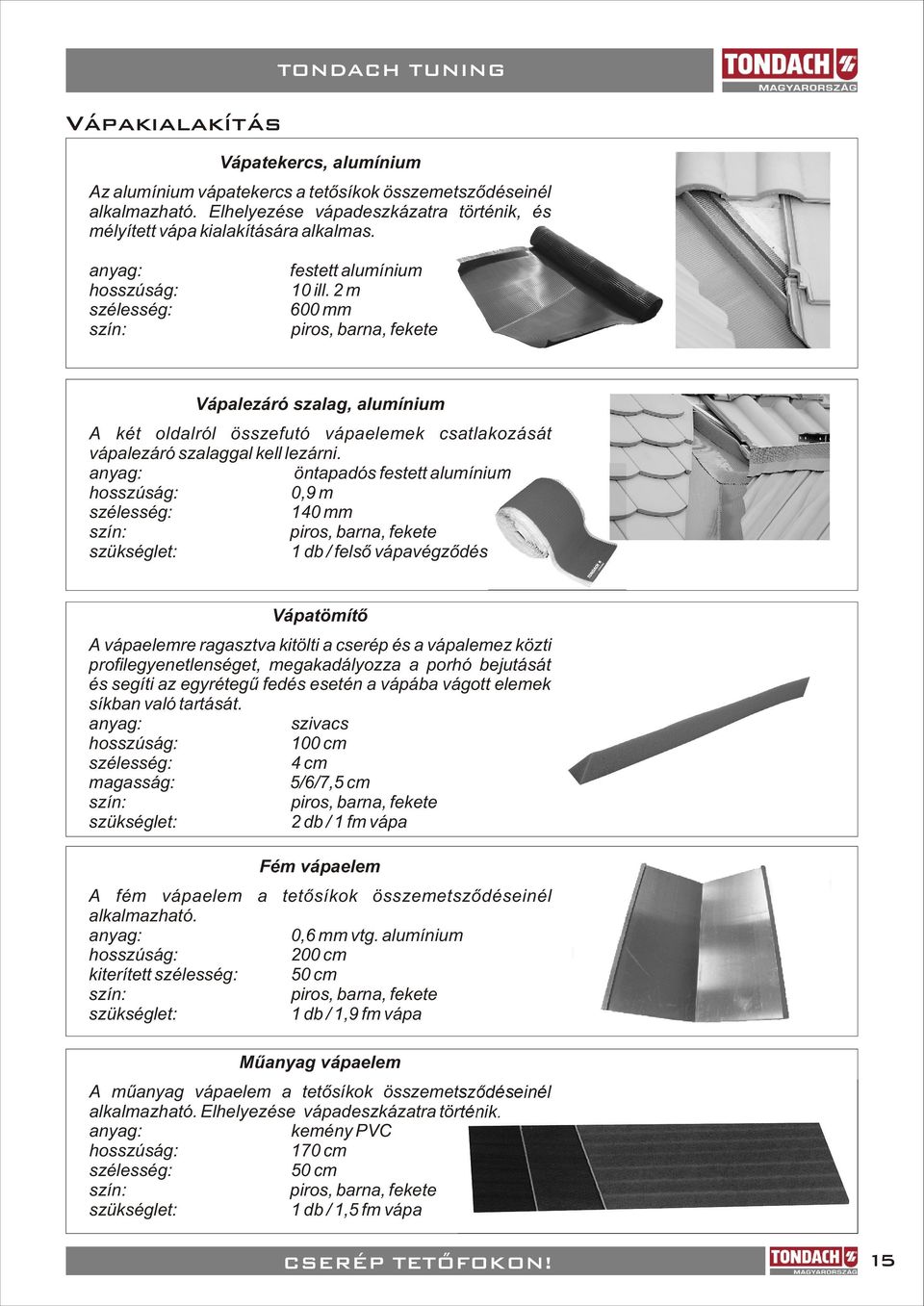

15 Vápakialakítás TONDACH TUNING Vápatekercs, alumínium Az alumínium vápatekercs a tetõsíkok összemetszõdéseinél alkalmazható. Elhelyezése vápadeszkázatra történik, és mélyített vápa kialakítására alkalmas. festett alumínium 10 ill. m 600 mm Vápalezáró szalag, alumínium A két oldalról összefutó vápaelemek csatlakozását vápalezáró szalaggal kell lezárni. öntapadós festett alumínium 0,9 m 140 mm 1 db / felsõ vápavégzõdés Vápatömítõ A vápaelemre ragasztva kitölti a cserép és a vápalemez közti profilegyenetlenséget, megakadályozza a porhó bejutását és segíti az egyrétegû fedés esetén a vápába vágott elemek síkban való tartását. szivacs 100 cm 4 cm magasság: 5/6/7,5 cm db / 1 fm vápa Fém vápaelem A fém vápaelem a tetõsíkok összemetszõdéseinél alkalmazható. 0,6 mm vtg. alumínium 00 cm kiterített 50 cm 1 db / 1,9 fm vápa Mûanyag vápaelem A mûanyag vápaelem a tetõsíkok összemetszõdéseinél alkalmazható. Elhelyezése vápadeszkázatra történik. kemény PVC 170 cm 50 cm 1 db / 1,5 fm vápa CSERÉP TETÕFOKON! 15

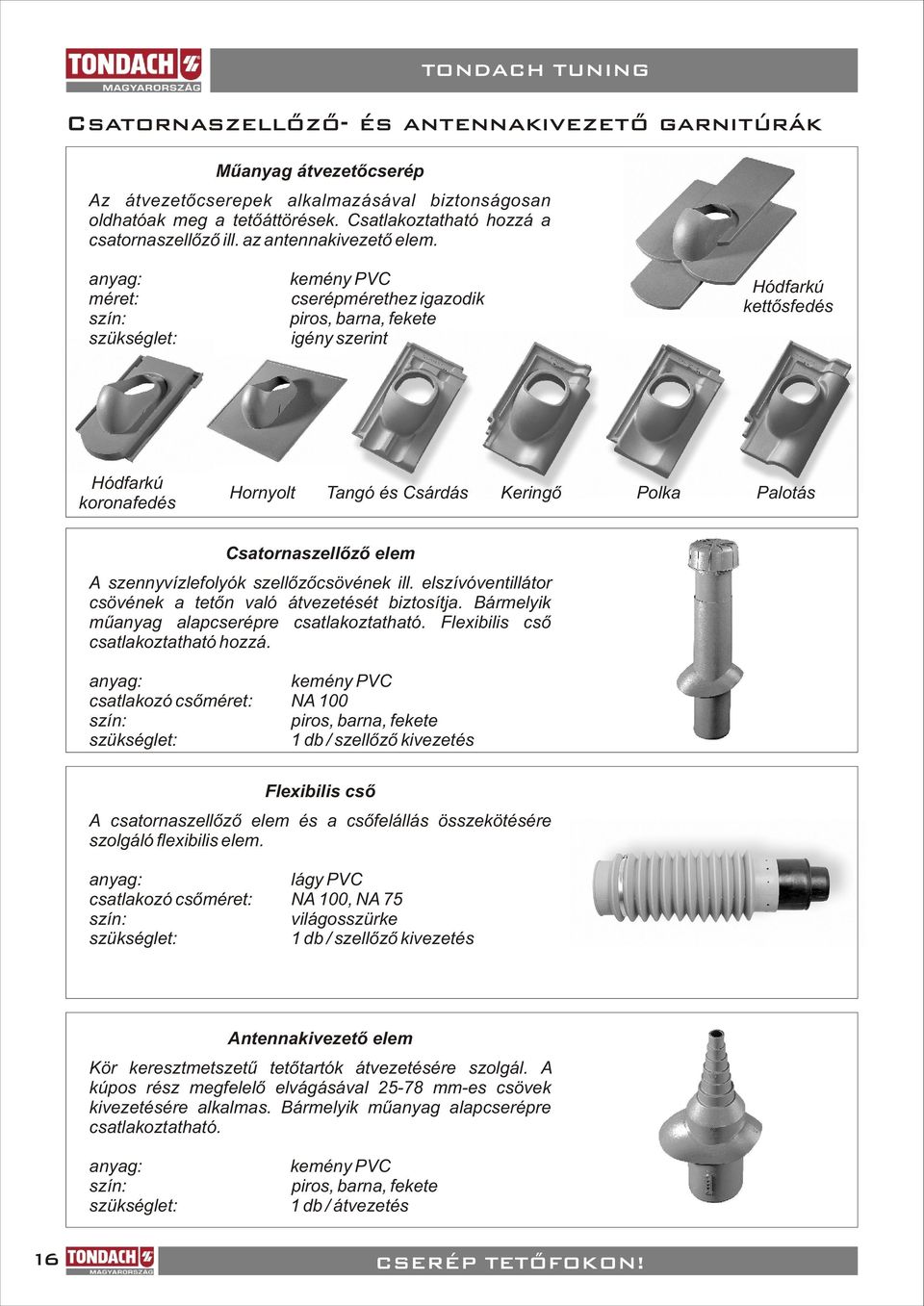

16 Mûanyag átvezetõcserép TONDACH TUNING Csatornaszellõzõ- és antennakivezetõ garnitúrák Az átvezetõcserepek alkalmazásával biztonságosan oldhatóak meg a tetõáttörések. Csatlakoztatható hozzá a csatornaszellõzõ ill. az antennakivezetõ elem. kemény PVC cserépmérethez igazodik igény szerint Hódfarkú kettõsfedés Hódfarkú koronafedés Hornyolt Tangó és Csárdás Keringõ Polka Palotás Csatornaszellõzõ elem A szennyvízlefolyók szellõzõcsövének ill. elszívóventillátor csövének a tetõn való átvezetését biztosítja. Bármelyik mûanyag alapcserépre csatlakoztatható. Flexibilis csõ csatlakoztatható hozzá. kemény PVC csatlakozó csõ NA db / szellõzõ kivezetés Flexibilis csõ A csatornaszellõzõ elem és a csõfelállás összekötésére szolgáló flexibilis elem. lágy PVC csatlakozó csõ NA 100, NA 75 világosszürke 1 db / szellõzõ kivezetés Antennakivezetõ elem Kör keresztmetszetû tetõtartók átvezetésére szolgál. A kúpos rész megfelelõ elvágásával 5-78 mm-es csövek kivezetésére alkalmas. Bármelyik mûanyag alapcserépre csatlakoztatható. kemény PVC 1 db / átvezetés 16 CSERÉP TETÕFOKON!

17 TONDACH TUNING KERÁMIA TETÕDÍSZEK Kerámia macska Kerámia kakas kb. 45 cm Kerámia rozetta kb. 30 cm Kerámia vízköpõ Kerámia tüske kb. 35 cm Kerámia oroszlánfej Kerámia róka kb. 35 cm Kerámia kakas kb. 75 cm Kerámia kakas kb. 45 cm Kerámia béka (asztali dísz) Kerámia ló kb. 64 cm CSERÉP TETÕFOKON! 17

18

19

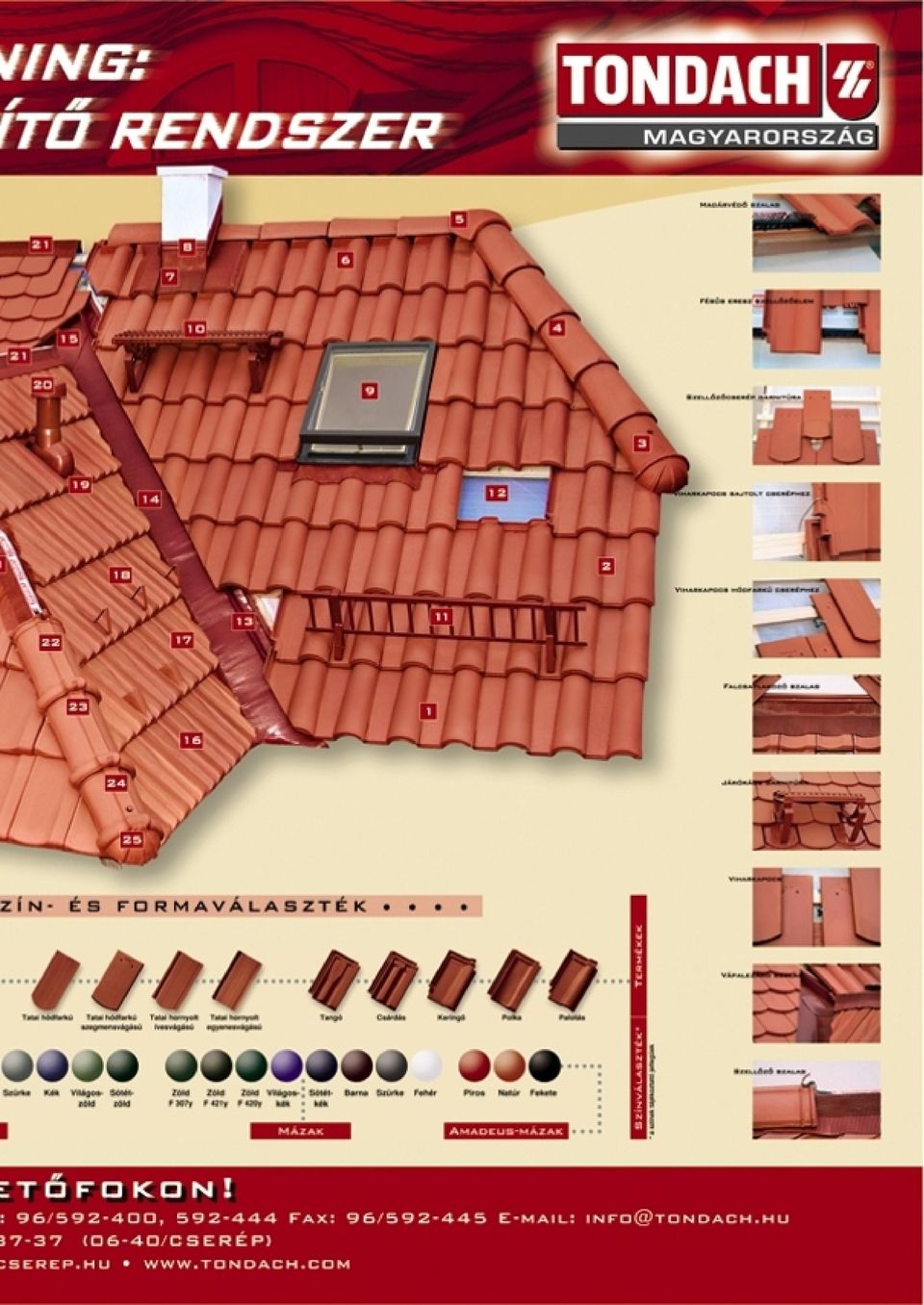

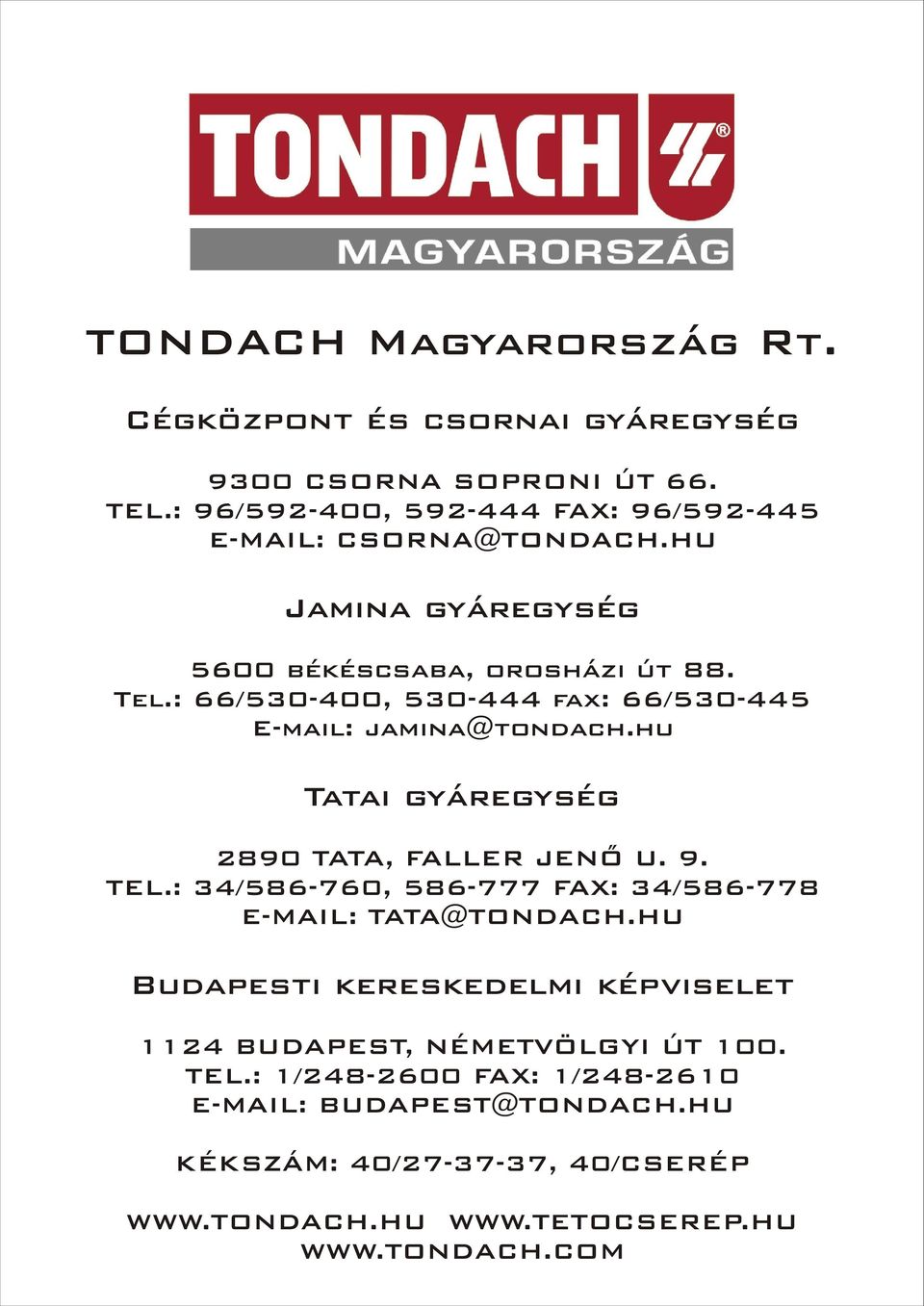

20 TONDACH Magyarország Rt. Cégközpont és csornai gyáregység 9300 CSORNA SOPRONI ÚT 66. TEL.: 96/59-400, FAX: 96/ Jamina gyáregység 5600 békéscsaba, orosházi út 88. Tel.: 66/ , fax: 66/ Tatai gyáregység 890 TATA, FALLER JENÕ U. 9. TEL.: 34/ , FAX: 34/ Budapesti kereskedelmi képviselet 114 BUDAPEST, NÉMETVÖLGYI ÚT 100. TEL.: 1/ FAX: 1/ KÉKSZÁM: 40/ , 40/CSERÉP
