1 BRAMAC INDAX UNIVERSAL NAPELEM Beépítési útmutató 1

2 Műszaki adatok 2

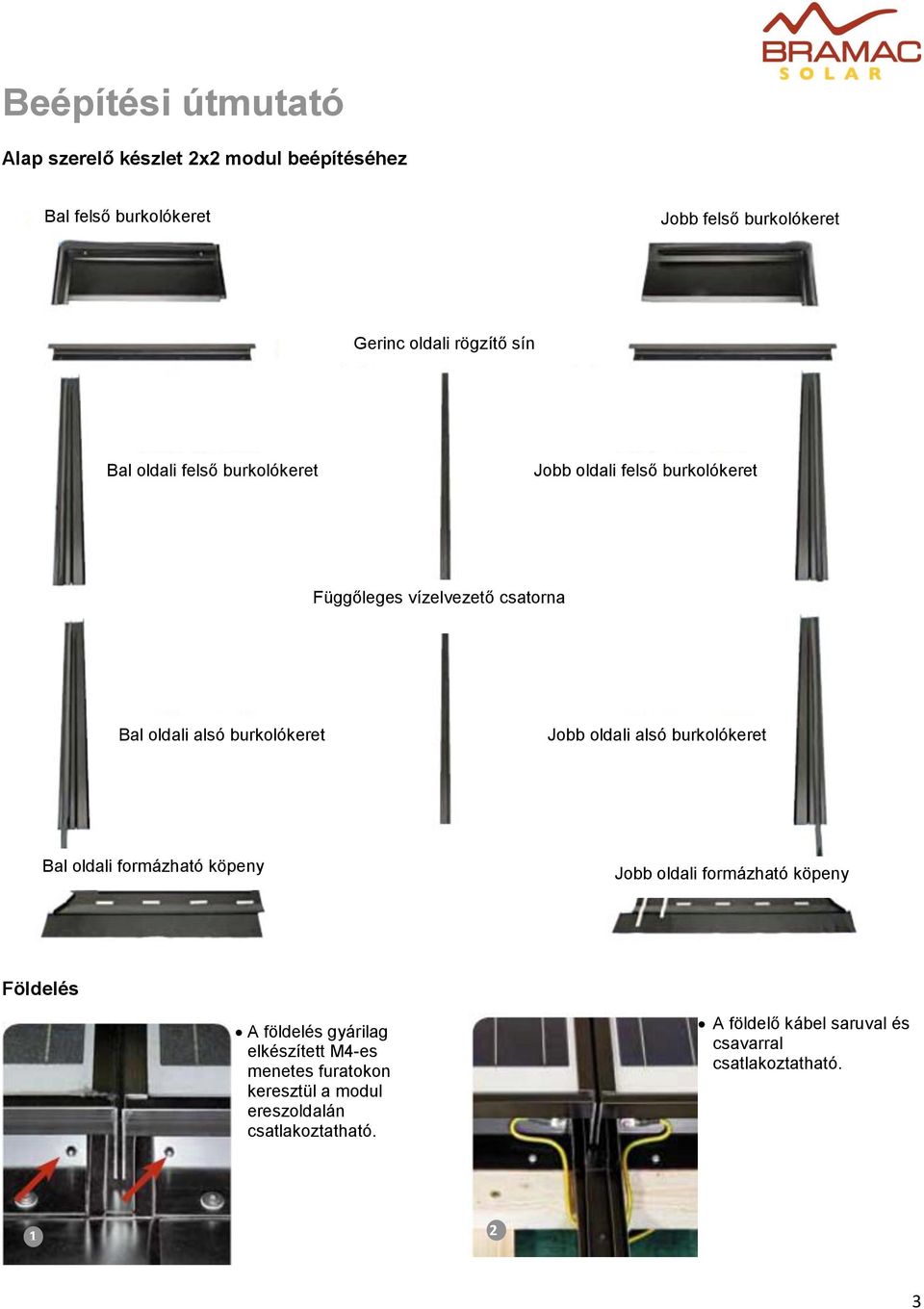

3 Alap szerelő készlet 2x2 modul beépítéséhez Bal felső burkolókeret Jobb felső burkolókeret Gerinc oldali rögzítő sín Bal oldali felső burkolókeret Jobb oldali felső burkolókeret Függőleges vízelvezető csatorna Bal oldali alsó burkolókeret Jobb oldali alsó burkolókeret Bal oldali formázható köpeny Jobb oldali formázható köpeny Földelés A földelés gyárilag elkészített M4-es menetes furatokon keresztül a modul ereszoldalán csatlakoztatható. A földelő kábel saruval és csavarral csatlakoztatható

4 Burkoló keret A modulok elhelyezése előtt a rögzítő sínek és oldal-, gerincburkolókeretek elhelyezhetők, valamint a fedés ezekhez csatlakoztatható. Egyedül az ereszoldali formázható köpeny kerül később elhelyezésre, hogy a beépítés során azok ne sérüljenek. Fővezetékek előkészítése Az alátéthéjazaton vízhatlan csatlakozással kell a fővezetéket előkészíteni. A vízhatlan átvezetés történhet a képen látható módon csatlakozógallér vagy Bramac Flexiroll ragasztószalag beépítésével. Segédszerkezetek Kitűzés A panelek rögzítése a segédszerkezeteken keresztül történik. A deszka keresztmetszete min. 30/150 mm, de mindenképpen a tetőszerkezethez és a lécezéshez kell, hogy méretezve legyen. A deszkák rögzítése minimum 6x120 mm-es csavarokkal rögzítendők. A csavarok a deszka szélétől minimum 18 mm, végétől minimum 42 mm távolságra legyenek, hogy a deszka hasadását elkerüljük. A gördülékeny elhelyezés és az esztétikus végeredmény érdekében pontos kitűzés szükséges. Első lépésben a tetőlécekre merőleges jelet szükséges felvinni. Csatlakozógallér elhelyezése A csatlakozógallért gyűrődésmentesen, teljes felületen leragasztva kell elhelyezni. A csatlakozógallér sarka nézzen az eresz irányába, hogy ne alakuljon ki vízzsák. A beépített csatlakozógalléron ezt követően áthúzható a kellő számú fővezeték. 4

5 Segédszerkezet elhelyezése Elsőként az ereszhez legközelebb elhelyezkedő deszka rögzítendő. A deszka alsó élének távolsága 70 mm a tetőcserép felső élétől. A deszkákat a korábban leírt módon a szarufákhoz rögzítjük. A csavarok mérete min. 6x120 mm, de figyelembe kell venni az ellenlécek magasságát és az alátéthéjazat deszkázatát, ha van. A már elhelyezett deszkától a következő deszka helye feljelölhető. A távolság deszka alsó élétől a következő deszka alsó éléig 1705 mm. Modulok vízszintes irányú kitűzése A zsinórozás feljelölését az alsó deszkán kezdjük. Az első jel távolsága 65 mm a fedőanyag szélétől. A tervezett napelem mező két oldalán felvitt jelek csapózsinórral összeköthetők. A kapott ponttól a következő zsinórjel távolsága 955 mm. 5

6 A vízelvezető csatornák széleit is feljelöljük, ez a méret 50 mm. Modulok függőleges irányú kitűzése A modulok gondmentes beépítéséhez elengedhetetlen az eddig elhelyezett deszkákra egy pontosan merőleges jel létrehozása. Ehhez első lépésben a modulmező szélességét kell megfelezni. Az első deszkára a napelem modul alsó élét fel kell jelölni. A deszka alsó élétől 50 mm-t kell felmérni. A többi deszkára is zsinórjelet kell felvinni, a jelek egymástól való távolsága 1705 mm Ezt követően a modulmező teljes magasságát (az első deszkán lévő zsinórjel és az utolsó deszkán lévő zsinórjel közötti távolságot) kell lemérni. A kimért jeleket csapózsinórral összekötjük. Az utolsó (gerinchez legközelebb eső) deszkára felvitt jel mutatja a rögzítő sín alsó élét. A két méretből átlót számolunk. A kapott méretet az alsó deszkára felvitt, modulmező szélességét felező jeltől kiindulva felmérjük a legfelső deszkán lévő jelre. 6

7 A legfelső deszkára az így kapott jeltől számítva kell ugyanazokat a zsinórozási méreteket feljelölni, mint amelyek az ereszhez legközelebbi, azaz a legelső deszkára feljelölésre kerületek. A jobb oldali elemnél a burkolókeret bal szélének kell a zsinórjelre felfeküdnie. Miután a jelek az alsó és felső deszkán feljelölésre kerület, a jelek csapózsinórral összeköthetők. A burkolókeretet a csomagolásban lévő rögzítőnyelvekkel kell lefogatni a szintén csomagolásban lévő szegekkel. Burkolókeret elhelyezése A burkolókeret felszerelése az oldalsó elem beépítésével kezdődik. Az oldalsó lemez alsó élét a deszkára felvitt jelre kell illeszteni. A bal oldali elemnél a burkolókeret jobb szélének kell a zsinórjelre felfeküdnie. A következő oldalsó elemet fentről kell az alatta lévő lemezre csúsztatni. Rögzítése szintén rögzítőnyelvekkel történik. 7

8 Ezt a lemezt az alatta lévőhöz hasonlóan, szintén a felvitt zsinórjelhez kell igazítani. A vízelvezető csatornát az előre felvitt zsinórjelekhez kell igazítani. A vízelvezető csatornák rögzítéséhez szükség lehet egy pótléc elhelyezésére. További vízelvezető csatornák beépítése átlapolással történik. A vízelvezető csatornát a gyárilag előkészített furaton keresztül a csomagolásban lévő szeggel kell rögzíteni. Természetesen minden további vízelvezető csatornát is a zsinórjelekhez kell igazítani. 8

9 Az oldalsó burkolókeretek és vízelvezető csatornák elhelyezése után következik a felső rögzítő sínek elhelyezése. A felső rögzítő síneket a csomagolásban található 4,5x35 mm méretű csavarokkal kell a deszkához rögzíteni. Ezt követően a gerinc felőli burkolókeretek kerülnek elhelyezésre. A beépítésük balról jobbra haladva történik. Elsőként a bal felső sarokba illő elemet kell az oldalsó lemezre csúsztatni. A legfelső vízelvezető csatornát a csomagolásban lévő habszivacs ékkel kell lezárni. Minden további elemet oldalirányú átlapolással kell elhelyezni. A habszivacs ék öntapadó hátoldallal csatlakozik a lemezfelülethez és biztosítja a porhómentes zárást. A felső burkolókeretet ütközésig kell feltolni úgy, hogy a burkolókeret visszahajtása a rögzítő sín élébe teljesen beakadjon. 9

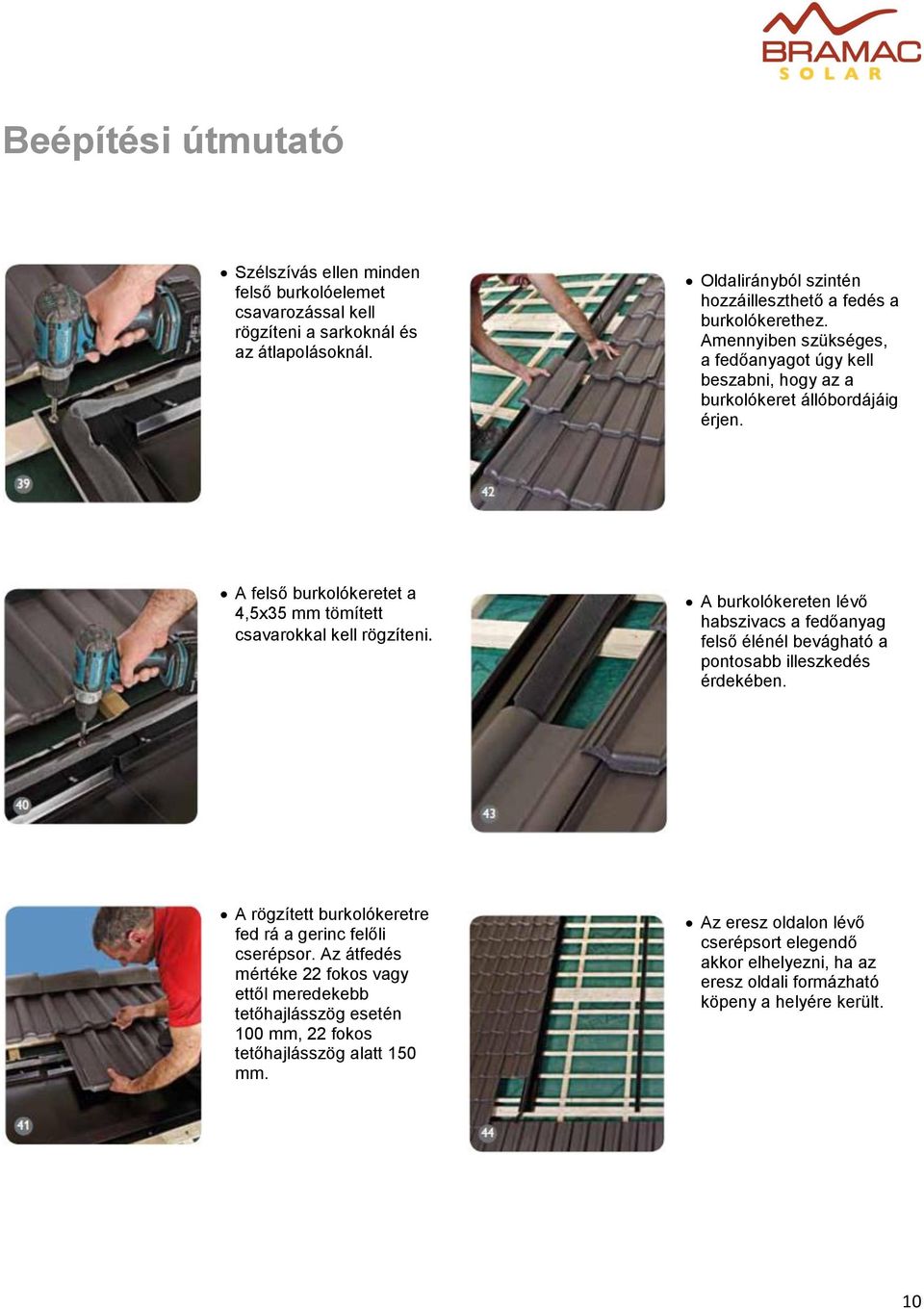

10 Szélszívás ellen minden felső burkolóelemet csavarozással kell rögzíteni a sarkoknál és az átlapolásoknál. Oldalirányból szintén hozzáilleszthető a fedés a burkolókerethez. Amennyiben szükséges, a fedőanyagot úgy kell beszabni, hogy az a burkolókeret állóbordájáig érjen. A felső burkolókeretet a 4,5x35 mm tömített csavarokkal kell rögzíteni. A burkolókereten lévő habszivacs a fedőanyag felső élénél bevágható a pontosabb illeszkedés érdekében. A rögzített burkolókeretre fed rá a gerinc felőli cserépsor. Az átfedés mértéke 22 fokos vagy ettől meredekebb tetőhajlásszög esetén 100 mm, 22 fokos tetőhajlásszög alatt 150 mm. Az eresz oldalon lévő cserépsort elegendő akkor elhelyezni, ha az eresz oldali formázható köpeny a helyére került. 10

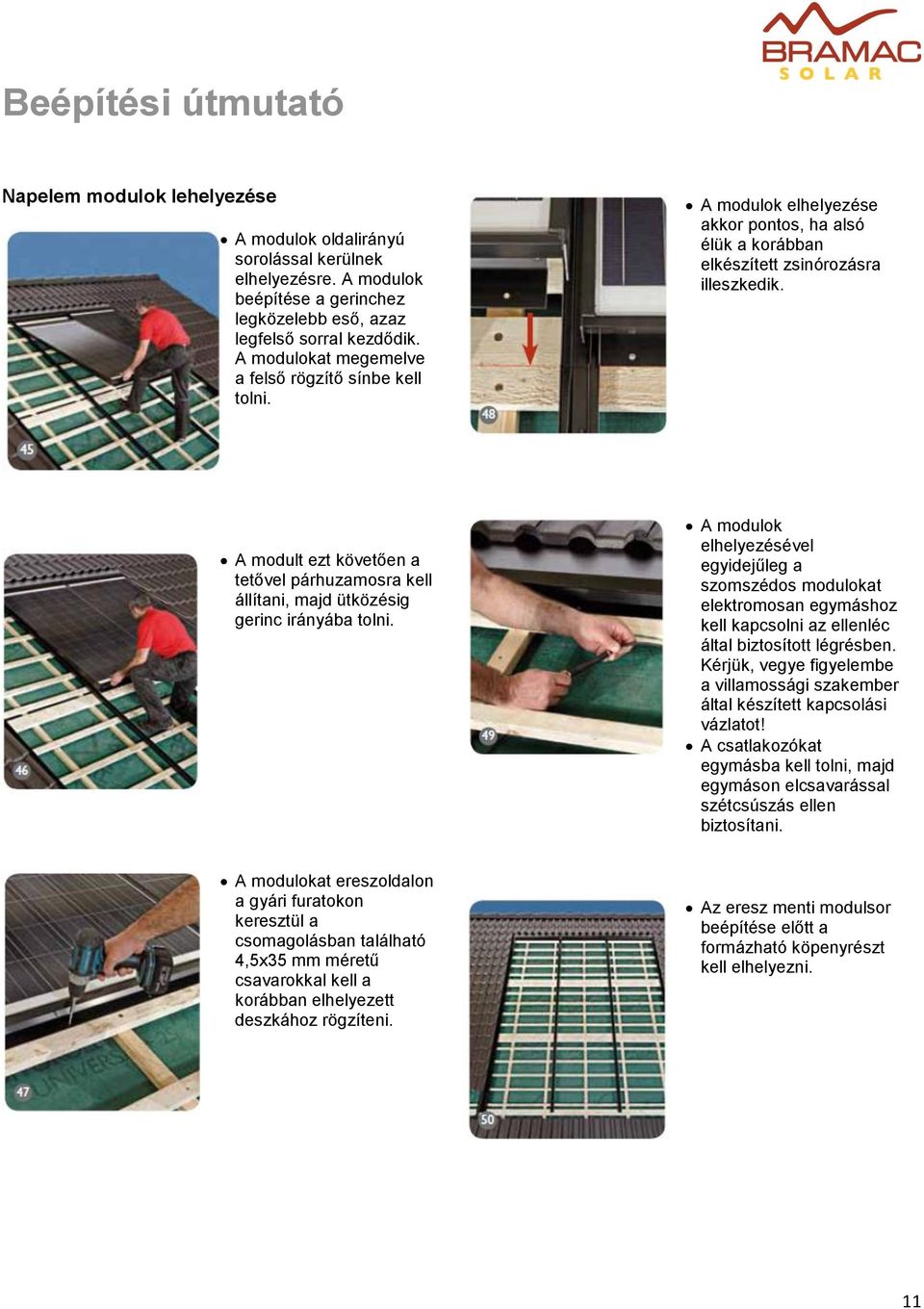

11 Napelem modulok lehelyezése A modulok oldalirányú sorolással kerülnek elhelyezésre. A modulok beépítése a gerinchez legközelebb eső, azaz legfelső sorral kezdődik. A modulokat megemelve a felső rögzítő sínbe kell tolni. A modulok elhelyezése akkor pontos, ha alsó élük a korábban elkészített zsinórozásra illeszkedik. A modult ezt követően a tetővel párhuzamosra kell állítani, majd ütközésig gerinc irányába tolni. A modulok elhelyezésével egyidejűleg a szomszédos modulokat elektromosan egymáshoz kell kapcsolni az ellenléc által biztosított légrésben. Kérjük, vegye figyelembe a villamossági szakember által készített kapcsolási vázlatot! A csatlakozókat egymásba kell tolni, majd egymáson elcsavarással szétcsúszás ellen biztosítani. A modulokat ereszoldalon a gyári furatokon keresztül a csomagolásban található 4,5x35 mm méretű csavarokkal kell a korábban elhelyezett deszkához rögzíteni. Az eresz menti modulsor beépítése előtt a formázható köpenyrészt kell elhelyezni. 11

12 A formázható köpeny alátámasztására szükség van egy pótléc elhelyezésére, melynek vastagsága 2 cm-rel kell, hogy meghaladja a tetőléc vastagságát. A formázható köpenyen lévő törésvonal a deszkán elhelyezett zsinórjellel essen egy vonalba. A formázható köpenyeket jobbról balra célszerű elhelyezni. Elsőként a sarokra kerülő formázható köpenyt kell az oldalsó burkolókeret és a vízelvezető sín alá betolni. Az oldalsó burkolókeret a formázható köpeny befűzése után rögzíthető a csomagolásban lévő rögzítőnyelvvel. A formázható köpenyen lévő lemezél visszahajtás a vízelvezető csatorna szélénél helyezkedjen el. A következő formázható köpeny elhelyezése előtt a ragasztósáv védőfóliáját el kell távolítani. 12

13 A köpenyrészt a képen látható módon vissza kell hajtani, hogy a csapadék oldalirányú beszivárgását megakadályozzuk. A sarokelemeken lévő lemezfüleket az oldalsó burkolókeretre kell visszahajtani. A további formázható köpenyek beépítése az előzőekkel megegyező módon történik. A sarokelemek köpenyrészét a képen látható módon szintén vissza kell hajtani, hogy a csapadék oldalirányú beszivárgását megakadályozzuk. Ezt követően a vízelvezető sínek és formázható köpenyek rögzítőnyelvekkel rögzítendők. Végezetül minden burkolókeretet rögzítőnyelvvel kell leszorítani. 13

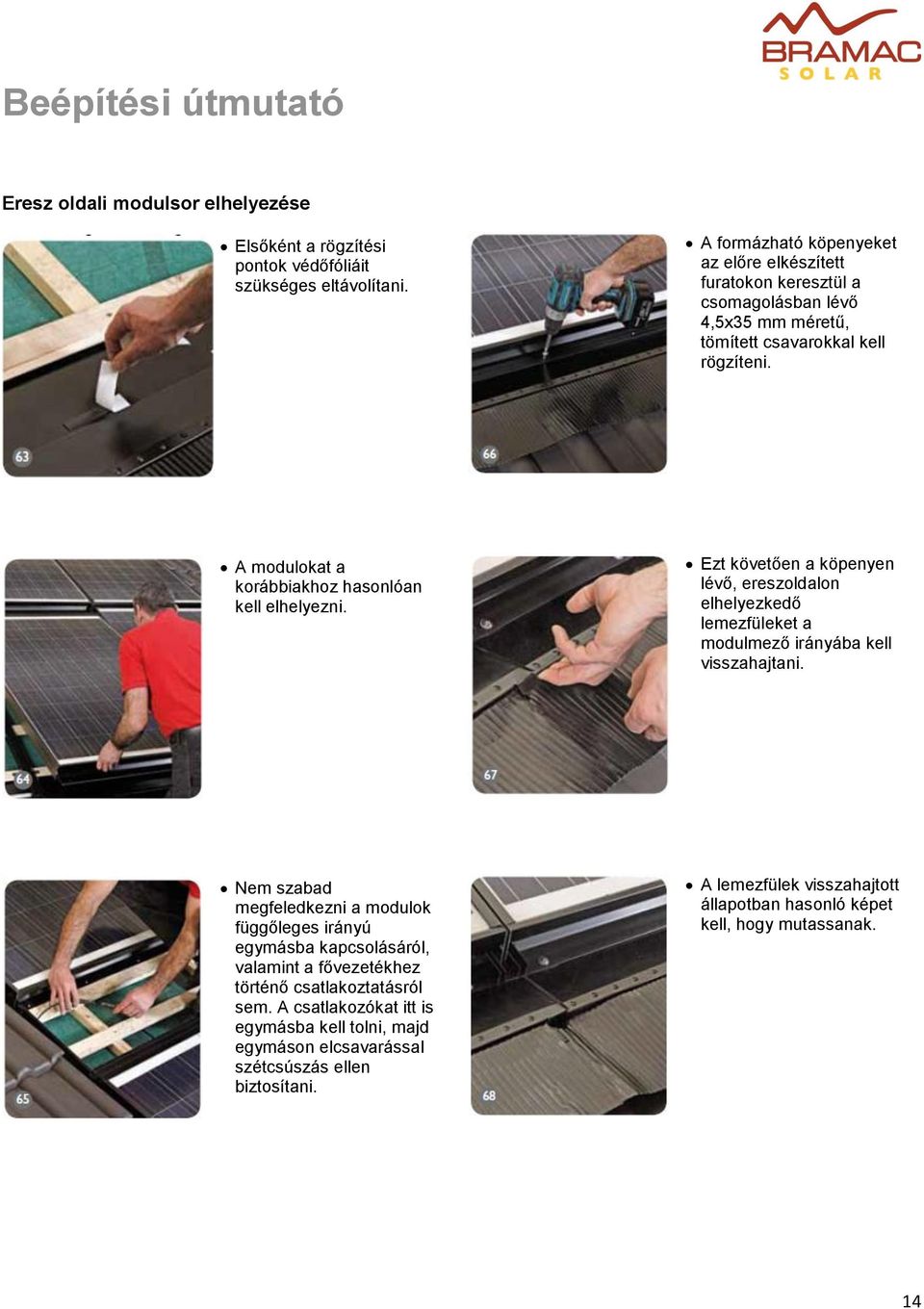

14 Eresz oldali modulsor elhelyezése Elsőként a rögzítési pontok védőfóliáit szükséges eltávolítani. A formázható köpenyeket az előre elkészített furatokon keresztül a csomagolásban lévő 4,5x35 mm méretű, tömített csavarokkal kell rögzíteni. A modulokat a korábbiakhoz hasonlóan kell elhelyezni. Ezt követően a köpenyen lévő, ereszoldalon elhelyezkedő lemezfüleket a modulmező irányába kell visszahajtani. Nem szabad megfeledkezni a modulok függőleges irányú egymásba kapcsolásáról, valamint a fővezetékhez történő csatlakoztatásról sem. A csatlakozókat itt is egymásba kell tolni, majd egymáson elcsavarással szétcsúszás ellen biztosítani. A lemezfülek visszahajtott állapotban hasonló képet kell, hogy mutassanak. 14

15 A köpeny a védőfólia eltávolítása után formázható a fedőanyagra. Fontos, hogy a fedőanyag felülete száraz és szennyezőanyagoktól mentes legyen! Ezt követően a hiányzó cserepek a burkolókerethez csatlakoztathatók. A formázást a fedőanyag hullámhegyein célszerű elkezdeni, majd az anyagot ezt követően nyújthatjuk a hullámvölgyekbe. Az ellentétes oldalon hasonlóképpen kell eljárni. Az egyenletes, alapos ráformázást préshenger használatával érhetjük el. A napelemek beépítése ezzel befejeződött. Az oldalsó burkolókereten található habszivacsról távolítsuk el a védőfóliát, majd ragasszuk a habszivacsot a formázható köpenyre. 15
