1 RÉGÉSZEK Félévvégi beszámoló Térinformatikai elemzések tárgyból Konzulens: Dr. Winkler Gusztáv Készítették: Biszku Veronika Damak Dániel Farkas Vilmos Tuchband Tamás

2 FELADAT KIÍRÁSA Winkler Gusztáv tanár úr gyakorlati vezetése mellett ókori és középkori lelőhelyek keresése a Pilisben. A feladat része az archív környezetre vonatkozó adatok beszerzése, egységes adatbázisba alakítása és töltése, valamint a bennük rejlő elemzési lehetőségek vizsgálata.

3 ÜTEMTERV

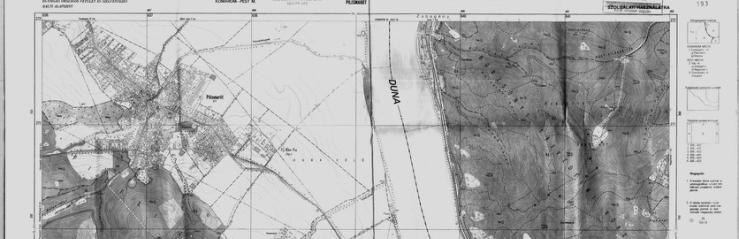

4 ALAPADATOK Két 1: méretarányú topográfiai térképszelvény as szelvény es szelvény

5 ALAPADATOK Régészeti topográfia Forrás: Magyarország régészeti topográfiája (Komárom megye régészeti topográfiája /V. Esztergom és a Dorogi járás/) Tartalma: Térkép a lelőhelyekről Részletes információ a lelőhelyeken talált leletekről, korukról, típusukról, stb.

6 ALAPADATOK

7 FELHASZNÁLT SZOFTVEREK Microstation 8.0 Arcview 3.0 Arcview 3.2 DAK (Data Automation Kit) Microsoft Excel Microsoft Word Microsoft Power Point

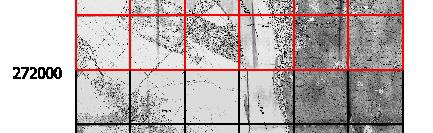

8 KÉPEK TRANSZFORMÁLÁSA Microstation-ben affin transzformációval a szelvényeket a már előzőleg felvett EOV rácshálóra illesztettük:

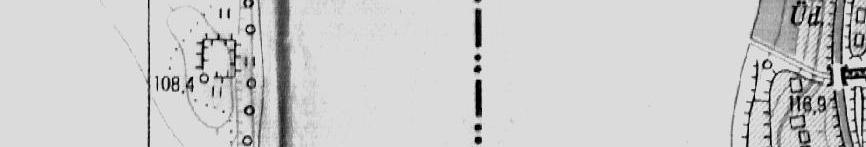

9 TRANSZFORMÁCIÓS HIBÁK A legnagyobb transzformációs hiba a Duna partjánál adódott: 7-8 m közötti mindkét parton.

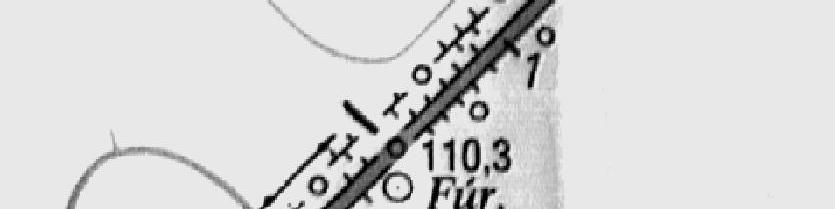

10 TRANSZFORMÁCIÓS HIBÁK Megfelelő illeszkedés a szelvények egyéb részein:

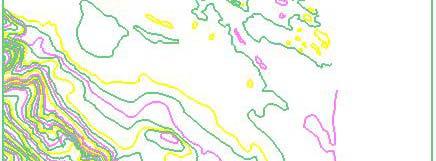

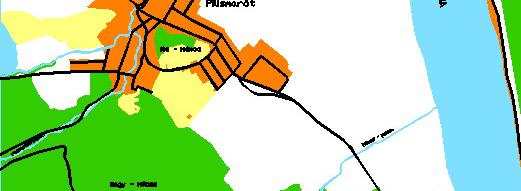

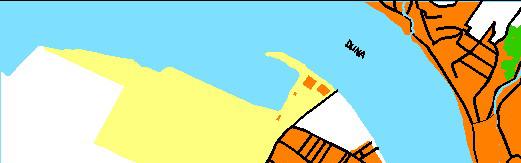

11 DIGITALIZÁLÁS A szelvények digitalizálása Microstation-ben történt, a szintvonalakat és az egyéb térképi elemeket külön fájlba mentettük el:

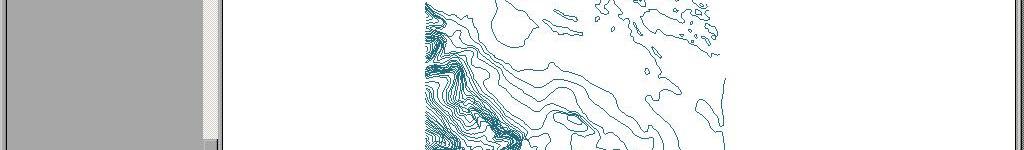

12 DOMBORZATMODELL ELŐÁLLÍTÁSA A Microstation-ben bedigitalizált szintvonalakat.dxf formátumban elmentettük, majd ArcView programmal megnyitottuk és a szintvonalakhoz magasság-értékeket rendeltünk:

13 DOMBORZATMODELL ELŐÁLLÍTÁSA

14 DOMBORZATMODELL ELŐÁLLÍTÁSA A TIN-modellt a szoftver automatikusan előállította a magasságértékek alapján:

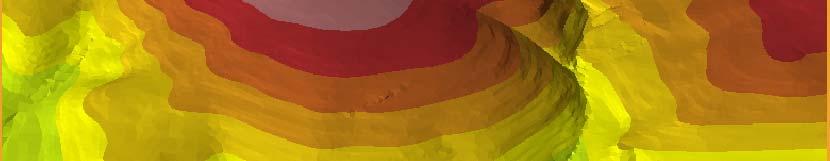

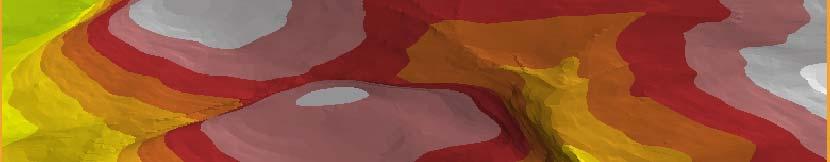

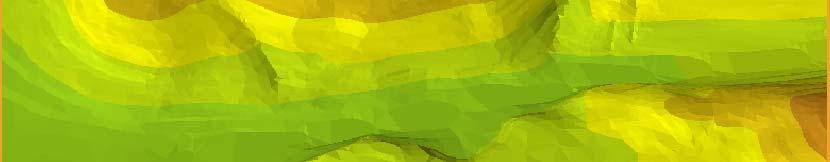

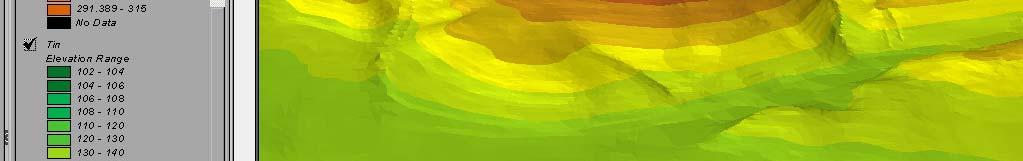

15 DOMBORZATMODELL ELŐÁLLÍTÁSA A TIN-modell térben:

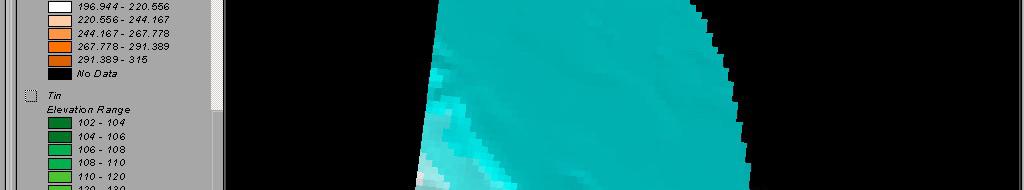

16 DOMBORZATMODELL ELŐÁLLÍTÁSA Gridet képezhetünk a TIN-modellről, ami a modellből levezetett négyzetháló rácspontjaira számított magasságértékek.

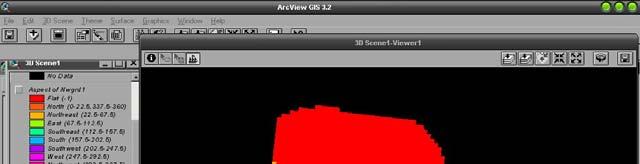

17 DOMBORZATMODELL ELŐÁLLÍTÁSA A Grid segítségével előállíthatunk származtatott adatokat, amelyek a lekérdezésnél játszanak fontos szerepet: Slope (lejtés) és Aspect (kitettség)

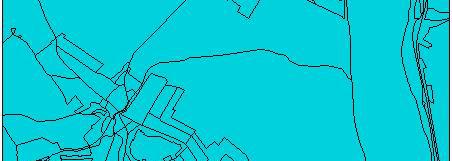

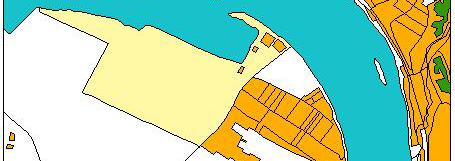

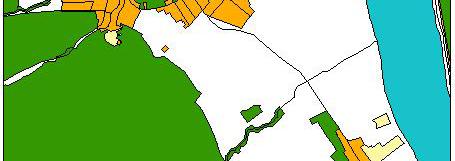

18 ALAPTÉRKÉP KÉSZÍTÉSE A szintén.dxf formátumban elmentett alaptérképet átalakítva shape-pé a következőt kapjuk:

19 ALAPTÉRKÉP KÉSZÍTÉSE A shape fájl adattáblájában hozzáadtunk egy Besorolás oszlopot, amiben minden poligonhoz egy jellegének megfelelő számot rendelünk (pl. erdő =4)

20 LELŐHELYEK FELVÉTELE A lelőhelyeket körökkel és ellipszisekkel ábrázoltuk, mindegyikhez hozzárendeltük a szükséges attribútumokat:

21 ADATOK ÖSSZEKAPCSOLÁSA

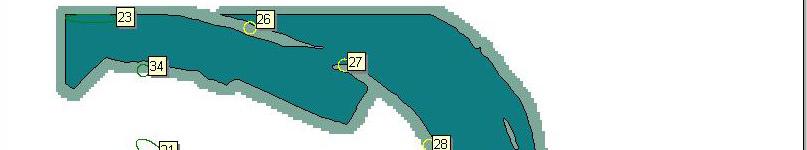

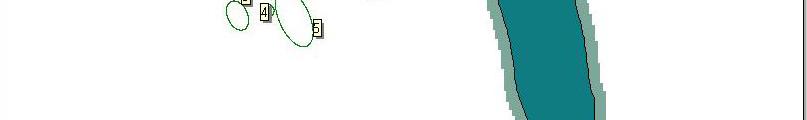

22 1. LEKÉRDEZÉS Őrtorony típusú lelőhelyeket keresünk, amelyek a Duna-parttól legfeljebb 100 m-re esnek A feladatot puffer-generálással oldottuk meg:

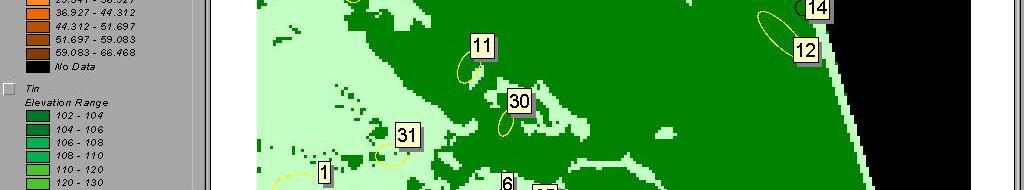

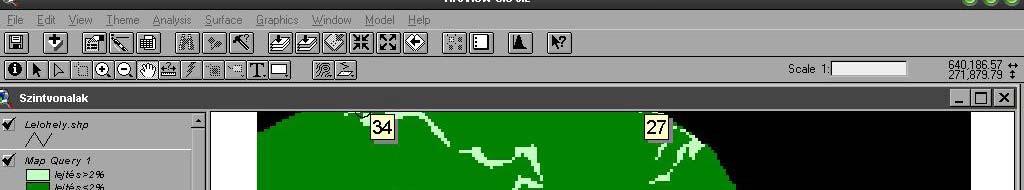

23 2. LEKÉRDEZÉS A falu típusú lelőhelyek milyen lejtésű területeken voltak találhatóak? Lekérdeztük azokat a területeket, ahol a lejtés kisebb, mint 2%:

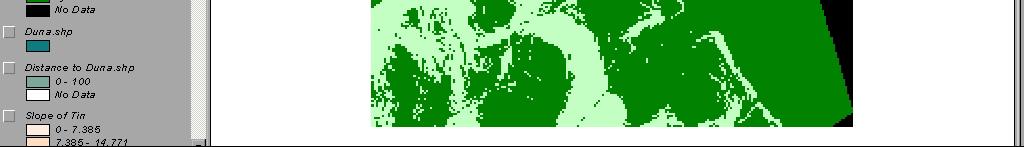

24 2. LEKÉRDEZÉS És azokat, ahol a lejtés kisebb, mint 10%:

25 2. LEKÉRDEZÉS Következtetés: A falvak a kis emelkedésű helyekre települtek: 14 faluból 7, vagyis 50% a 2%-nál kisebb lejtésű tájakon Mind a 14 falu típusú lelőhely 10%-nál kisebb lejtésű tájon volt található

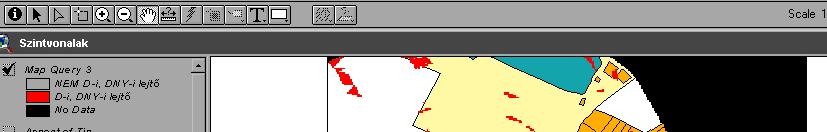

26 3. LEKÉRDEZÉS Termelés szempontjából kedvező területek egybeesnek-e a szelvény szerinti művelt területekkel (gyümölcsös, szőlő)? A kedvező területek: déli, délnyugati lejtők Az eredményből látható, hogy a Pilismarót melletti gyümölcsösök (meggyfák) ideális kitettségű helyen vannak. Az üdülőrész melletti szőlők pedig túlnyomórészt teljesen lapos Az üdülőrész melletti szőlők pedig túlnyomórészt teljesen lapos (kitettségértéke: -1) területre esnek.

27 3. LEKÉRDEZÉS Szőlő Gyümölcsös

28 STATISZTIKA A TIN-modell háromszögből áll 334 szintvonal került digitalizálásra A munkaterület legkisebb magassága 102,5 m, legnagyobb magassága 315 m A TIN-modell alapján kiszámítható a modell legalacsonyabb ode a apjá s á t ató a ode ega acso yabb szint (102,5 m) fölé eső térfogata: közelítőleg 613 millió m 3, azaz 0,613 km 3.

29 KÖSZÖNJÜK A FIGYELMET!
